山东理工大学机械原理试题

机械原理往年试题及答案一、选择题（每题2分，共20分）1. 机械效率是指（）。

A. 有用功与总功之比B. 有用功与额外功之比C. 总功与有用功之比D. 额外功与有用功之比答案：A2. 以下哪个选项不是机械的组成部分？（）A. 机架B. 连杆C. 齿轮D. 轴承答案：D3. 机械运动的基本原理是（）。

A. 能量守恒B. 动量守恒C. 力的合成D. 杠杆原理答案：A4. 以下哪种机构不是四杆机构？（）A. 双曲柄机构B. 双摇杆机构C. 曲柄摇杆机构D. 滑块机构答案：D5. 以下哪种传动方式不是齿轮传动？（）A. 直齿轮传动B. 斜齿轮传动C. 蜗轮蜗杆传动D. 链传动答案：D6. 以下哪种材料不是机械制造中常用的材料？（）A. 铸铁B. 钢C. 塑料D. 木材答案：C7. 以下哪种润滑方式不属于润滑剂润滑？（）A. 油润滑B. 脂润滑C. 固体润滑D. 干摩擦答案：D8. 以下哪种方法不是机械故障诊断的方法？（）A. 振动分析B. 声音分析C. 温度分析D. 视觉检查答案：D9. 以下哪种传动方式不是链传动？（）A. 滚子链传动B. 齿形链传动C. 皮带传动D. 板链传动答案：C10. 以下哪种机构不是平面机构？（）A. 平面四杆机构B. 平面五杆机构C. 空间四杆机构D. 平面六杆机构答案：C二、填空题（每题2分，共20分）1. 机械效率的计算公式为：__________。

答案：有用功/总功2. 机械运动的三要素包括：__________、__________和__________。

答案：速度、方向、加速度3. 机械设计中，__________是实现运动和力传递的关键部件。

答案：齿轮4. 机械制造中，__________是提高机械精度的重要手段。

答案：加工5. 机械故障诊断中，__________是检测机械振动状态的重要参数。

答案：频率6. 机械润滑中，__________是减少摩擦和磨损的有效方法。

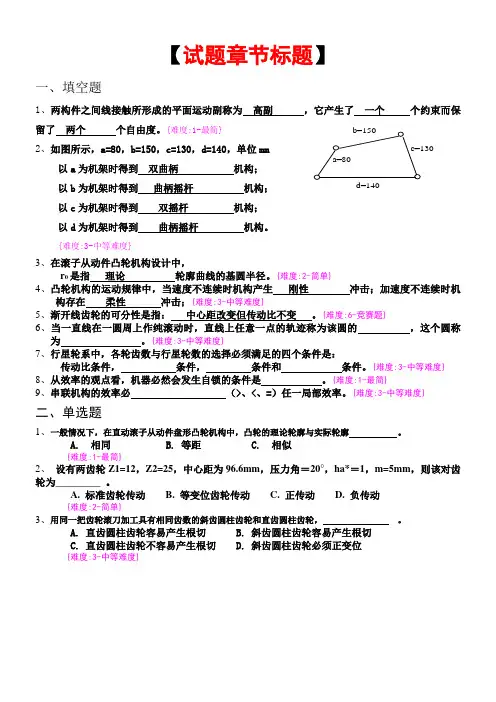

d=140【试题章节标题】一、填空题1、两构件之间线接触所形成的平面运动副称为 高副 ，它产生了 一个 个约束而保留了 两个 个自由度。

{难度:1-最简}2、如图所示，a=80，b=150，c=130，d=140，单位mm以a 为机架时得到 双曲柄 机构； 以b 为机架时得到 曲柄摇杆 机构； 以c 为机架时得到 双摇杆 机构； 以d 为机架时得到 曲柄摇杆 机构。

{难度:3-中等难度}3、在滚子从动件凸轮机构设计中，r 0是指 理论 轮廓曲线的基圆半径。

{难度:2-简单}4、凸轮机构的运动规律中，当速度不连续时机构产生 刚性 冲击；加速度不连续时机构存在 柔性 冲击；{难度:3-中等难度}5、渐开线齿轮的可分性是指： 中心距改变但传动比不变 。

{难度:6-竞赛题}6、当一直线在一圆周上作纯滚动时，直线上任意一点的轨迹称为该圆的 ，这个圆称为 。

{难度:3-中等难度}7、行星轮系中，各轮齿数与行星轮数的选择必须满足的四个条件是：传动比条件， 条件， 条件和 条件。

{难度:3-中等难度} 8、从效率的观点看，机器必然会发生自锁的条件是 。

{难度:1-最简}9、串联机构的效率必 （>、<、=）任一局部效率。

{难度:3-中等难度}二、单选题1、一般情况下，在直动滚子从动件盘形凸轮机构中，凸轮的理论轮廓与实际轮廓 。

A. 相同B. 等距C. 相似{难度:1-最简}2、 设有两齿轮Z1=12，Z2=25，中心距为96.6mm ，压力角＝20°，ha*＝1，m=5mm ，则该对齿轮为_________ 。

A. 标准齿轮传动B. 等变位齿轮传动C. 正传动D. 负传动{难度:2-简单}3、用同一把齿轮滚刀加工具有相同齿数的斜齿圆柱齿轮和直齿圆柱齿轮， 。

A. 直齿圆柱齿轮容易产生根切B. 斜齿圆柱齿轮容易产生根切C. 直齿圆柱齿轮不容易产生根切D. 斜齿圆柱齿轮必须正变位{难度:3-中等难度}4、经正变位的齿轮比标准齿轮的分度圆齿厚变，齿顶厚变，齿顶高变。

试题1一、选择题（每空2分，共10分）1、平面机构中,从动件的运动规律取决于 D .A、从动件的尺寸B、机构组成情况C、原动件运动规律D、原动件运动规律和机构的组成情况2、一铰链四杆机构各杆长度分别为30mm ，60mm,80mm，100mm，当以30mm的杆为机架时,则该机构为 A 机构。

A、双摇杆B、双曲柄C、曲柄摇杆D、不能构成四杆机构3、凸轮机构中，当推杆运动规律采用 C 时，既无柔性冲击也无刚性冲击.A、一次多项式运动规律B、二次多项式运动规律C、正弦加速运动规律D、余弦加速运动规律4、平面机构的平衡问题中，对“动不平衡"描述正确的是 B 。

A、只要在一个平衡面内增加或出去一个平衡质量即可获得平衡B、动不平衡只有在转子运转的情况下才能表现出来C、静不平衡针对轴尺寸较小的转子（转子轴向宽度b与其直径D之比b/D〈0。

2）D、使动不平衡转子的质心与回转轴心重合可实现平衡5、渐开线齿轮齿廓形状决定于 D 。

A、模数B、分度圆上压力角C、齿数D、前3项二、填空题（每空2分，共20分）1、两构件通过面接触而构成的运动副称为低副 .2、作相对运动的三个构件的三个瞬心必在同一条直线上。

3、转动副的自锁条件是驱动力臂≤摩擦圆半径 .4、斜齿轮传动与直齿轮传动比较的主要优点:啮合性能好,重合度大，结构紧凑。

5、在周转轮系中，根据其自由度的数目进行分类：若其自由度为2，则称为差动轮系 ,若其自由度为1,则称其为行星轮系。

6、装有行星轮的构件称为行星架（转臂或系杆） .7、棘轮机构的典型结构中的组成有：摇杆、棘爪、棘轮等。

三、简答题（15分)1、什么是构件？答：构件：机器中每一个独立的运动单元体称为一个构件;从运动角度讲是不可再分的单位体。

2、何谓四杆机构的“死点"？答：当机构运转时，若出现连杆与从动件共线时,此时γ=0，主动件通过连杆作用于从动件上的力将通过其回转中心，从而使驱动从动件的有效分力为零，从动件就不能运动，机构的这种传动角为零的位置称为死点。

机械原理试题库及答案以下是机械原理的试题及答案：1. 什么是机械原理？机械原理是研究机械运动的基本规律和原理的学科。

2. 什么是机械工作原理？机械工作原理是指机械在工作过程中所采用的运动方式和工作原理。

3. 机械传动有哪些基本方式？机械传动的基本方式包括齿轮传动、带传动和链传动等。

4. 齿轮传动的优点是什么？齿轮传动具有传递比稳定、传递效率高、承载能力大等优点。

5. 什么是连杆机构？连杆机构是由连杆和铰链连接构成的一种机械机构，常用于转换运动。

6. 什么是滑块副？滑块副是由滑动副和固定副组成的一种机械副，常用于直线运动的转换。

7. 转动副有哪些种类？转动副包括转动副、螺旋副、滚动副等。

8. 什么是机械摩擦？机械摩擦是指机械件在相互接触过程中产生的阻力。

9. 什么是机械磨损？机械磨损是指机械件在摩擦过程中表面的物质损失。

10. 如何减少机械摩擦和磨损？可以采取润滑措施、改变工作条件和加工精度等方式减少机械摩擦和磨损。

答案：1. 机械原理是研究机械运动的基本规律和原理的学科。

2. 机械工作原理是指机械在工作过程中所采用的运动方式和工作原理。

3. 机械传动的基本方式包括齿轮传动、带传动和链传动等。

4. 齿轮传动具有传递比稳定、传递效率高、承载能力大等优点。

5. 连杆机构是由连杆和铰链连接构成的一种机械机构，常用于转换运动。

6. 滑块副是由滑动副和固定副组成的一种机械副，常用于直线运动的转换。

7. 转动副包括转动副、螺旋副、滚动副等。

8. 机械摩擦是指机械件在相互接触过程中产生的阻力。

9. 机械磨损是指机械件在摩擦过程中表面的物质损失。

10. 可以采取润滑措施、改变工作条件和加工精度等方式减少机械摩擦和磨损。

1习题与参考答案一、单项选择题（从给出的A 、B 、C 、D 中选一个答案）1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能 。

A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹 。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的 。

A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用 。

A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹5 用于薄壁零件连接的螺纹，应采用 。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓 。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的 倍。

A. 1.1B. 1.3C. 1.25D. 0.38 采用普通螺栓连接的凸缘联轴器，在传递转矩时， 。

A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是 。

A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是 。

A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了 。

A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级，其数字6.8代表 。

机械原理试题库及答案一、选择题1. 机械运动的基本形式包括：A. 平移运动B. 旋转运动C. 平面运动D. 所有选项都是答案：D2. 机械效率是指：A. 机械输出功率与输入功率之比B. 机械输入功率与输出功率之比C. 机械输出功率与机械重量之比D. 机械重量与输入功率之比答案：A3. 以下哪个不是机械运动的约束条件：A. 几何约束B. 力的约束C. 速度约束D. 材料约束答案：D二、填空题4. 在机械原理中，_________是指机械系统中各部件之间相互联系和作用的规律。

答案：运动学5. 机械设计时，为了提高机械的_________，通常需要考虑减少摩擦力。

答案：效率6. 机构的运动分析通常包括_________分析和_________分析。

答案：运动学；动力学三、简答题7. 简述机械原理中平面四杆机构的基本类型及其特点。

答案：平面四杆机构的基本类型包括双曲柄机构、曲柄摇杆机构、双摇杆机构和曲柄滑块机构。

双曲柄机构具有两个曲柄，运动平稳，但结构复杂；曲柄摇杆机构有一个曲柄和一个摇杆，可以实现直线运动和圆周运动的转换；双摇杆机构没有曲柄，运动较为复杂，但结构简单；曲柄滑块机构可以实现曲柄的旋转运动转换为滑块的直线运动。

8. 机械原理中，如何通过齿轮传动实现减速？答案：通过齿轮传动实现减速，通常采用小齿轮与大齿轮的啮合。

小齿轮的转速高，大齿轮的转速低，通过这种方式，输入轴的高速旋转可以转换为输出轴的低速旋转，从而实现减速。

四、计算题9. 已知一机械系统，输入功率为10千瓦，输出功率为8千瓦，求该系统的机械效率。

答案：机械效率 = 输出功率 / 输入功率 = 8千瓦 / 10千瓦 =0.8，即80%。

10. 设计一个平面四杆机构，要求机构的最短行程为0.2米，最长行程为0.6米，求机构中最短杆的长度。

答案：假设最短杆的长度为L，最长杆的长度为2L（根据四杆机构的几何关系），则最短行程时，最短杆与最长杆的和等于最短杆与最长杆的差，即L + 2L = 0.2米 + 0.6米，解得L = 0.4米。

机械原理试题库及答案一、选择题1.机械工程中常使用的简化模型是（）A.刚体模型B.弹簧模型C.液压模型D.电子模型2.以下哪个是机械原理中的基本原理（）A.杠杆原理B.动量守恒C.能量守恒D.牛顿运动定律3.在运动学分析中，描述物体位置运动规律的基本量是（）A.速度B.加速度C.位移D.转动角度4.传动比是指（）A.驱动轮和从动轮半径的比值B.传递的力与驱动力之比C.驱动轮每转一圈，从动轮转的圈数D.机械传动效率与机械损失之比5.以下哪个是杠杆原理的应用（）A.手杖B.杠铃举重C.自行车D.电视机二、填空题1.双座椅夹角为60°的杠杆，杠杆长度比为1∶2∶3，负载力为100N，求力臂的长度为_________。

2.在机械设备传动中，直线轴承常用于承受_________；滚动轴承常用于承受_________。

3.当负载力大于助推力时，杠杆处于_________。

4.动能定理是机械原理中的一条重要规律，它表达了_________。

三、简答题1.请简要解释什么是机械原理。

2.杠杆是一种常见的机械原理，它有哪些常见的应用？请列举三个例子。

3.摩擦是常见的机械原理中的一种现象，请简要解释摩擦力的作用原理。

4.请简要解释动量守恒定律在机械原理中的应用。

四、计算题1.一台叉车负载重物时，其作用点与叉车轮轴之间的距离为2.5m，负载物的重力为20kN，求叉车轴处所需的支持力。

2.一滑轮组由两个滑轮构成，勾连在一根绳子两端，两个滑轮的半径分别为4cm和8cm。

如果拉动绳子的一端需要施加力F，求另一端所能提供的力。

答案：一、选择题1.A2.A3.C4.C5.B二、填空题1.50N2.轴向力径向力3.静止4.功的转化与守恒三、简答题1.机械原理是研究机械运动和力学关系的科学，通过分析物体的运动、力和能量转化等基本原理以及应用模型，来研究和解决机械工程中的问题。

2.杠杆的常见应用包括：撬棍、剪刀、梯子等。

3.摩擦力是物体表面接触时产生的一种力，它的作用原理是阻碍物体相对运动的发生或减小物体相对运动的速度。

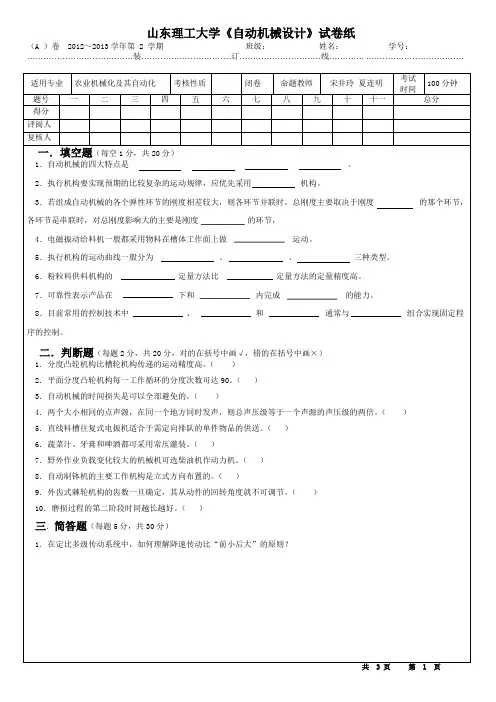

山东理工大学《自动机械设计》试卷纸
（A ）卷 2012～2013 学年第 2 学期 班级： 姓名： 学号： …………………………………装……………………………订…………………………线………….……………………………… 适用专业 题号 得分 评阅人 复核人 农业机械化及其自动化 一 二 三 四 考核性质 五 六 闭卷 七 命题教师 八 九 宋井玲 夏连明 十 十一 考试 时间 100 分钟 总分
4．两个大小相同的点声源，在同一个地方同时发声，则总声压级等于一个声源的声压级的两倍。 （ 5．直线料槽往复式电振机适合于需定向排队的单件物品的供送。 （ 6．蔬菜汁、牙膏和啤酒都可采用常压灌装。 （ ） ） ）
7．野外作业负载变化较大的机械机可选柴油机作动力机。 （ 8．自动制钵机的主要工作机构是立式方向布置的。 （ ）
9．外齿式棘轮机构的齿数一旦确定，其从动件的回转角度就不可调节。 （ 10．磨损过程的第二阶段时间越长越好。 （ ）
）
三．简答题（每题 5 分，共 30 分）
1. 在定比多级传动系统中，如何理解降速传动比“前小后大”的原则？
共 3 页
第
1 页
山东理工大学《自动机械设计》试卷纸
（A ）卷 2012～2013 学年第 2 学期 班级： 姓名： 学号： …………………………………装……………………………订…………………………线………….……………………………… 2． 滑阀式灌装机构如图所示,该机构的灌装方法采用的是什么定量方法？适合于什么类型液体的灌装并举 3 例？罐装阀的 开闭是采用直接式还是间接式？ 打开时间应满足什么条件？
定量方法的定量精度高。 内完成 和 的能力。 通常与 组合实现固定程
二．判断题（每题 2 分，共 20 分，对的在括号中画√，错的在括号中画×）

机械原理试题题库及答案一、单项选择题1. 机械运动是指物体的相对位置随时间的（）。

A. 变化B. 不变C. 随机D. 循环答案：A2. 在机械原理中，机构和机器的主要区别在于（）。

A. 复杂程度B. 动力来源C. 能否完成有用的工作D. 尺寸大小答案：C3. 机械效率是指（）。

A. 有用功与总功的比值B. 额外功与有用功的比值C. 总功与额外功的比值D. 有用功与额外功的比值答案：A二、填空题4. 一个完整的机械系统包括原动机、工作机、________和________。

答案：传动装置、控制装置5. 机械运动的三个基本形式是平动、转动和________。

答案：振动三、简答题6. 简述四杆机构的基本类型及其特点。

答案：四杆机构的基本类型包括曲柄滑块机构、双曲柄机构和双摇杆机构。

曲柄滑块机构的特点是存在一个固定铰链，能够将匀速转动转换为匀速直线运动；双曲柄机构的特点是两个铰链相对转动，能够将转动转换为转动；双摇杆机构的特点是不存在固定铰链，两个铰链相对摆动，运动形式较为复杂。

四、计算题7. 已知一平面连杆机构中，最短连杆长度为100mm，最长连杆长度为300mm，求该机构的极位失稳位置。

答案：根据格里布尔准则，当连杆长度大于或等于曲柄长度与连杆长度之和时，机构处于极位失稳状态。

设曲柄长度为l_c，连杆长度为l_a，最长连杆长度为l_max，则有l_a + l_c ≥ l_max。

由于最短连杆长度为l_c，所以l_c = 100mm，代入公式得l_a ≥ 200mm。

因此，当连杆长度为200mm时，机构处于极位失稳位置。

五、论述题8. 论述机械系统的设计与分析中，动力学分析的重要性及其应用。

答案：动力学分析在机械系统设计与分析中占据核心地位。

它涉及到机械系统中各部件在运动和受力情况下的性能表现。

通过动力学分析，可以预测和评估机械系统在实际工作条件下的动态响应，包括振动、冲击、疲劳寿命等。

这对于确保机械系统的可靠性、稳定性和安全性至关重要。

1习题与参考答案一、单项选择题（从给出的A 、B 、C 、D 中选一个答案）1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能 。

A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹 。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的 。

A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用 。

A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹5 用于薄壁零件连接的螺纹，应采用 。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓 。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的 倍。

A. 1.1B. 1.3C. 1.25D. 0.38 采用普通螺栓连接的凸缘联轴器，在传递转矩时， 。

A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是 。

A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是 。

A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了 。

A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级，其数字6.8代表 。

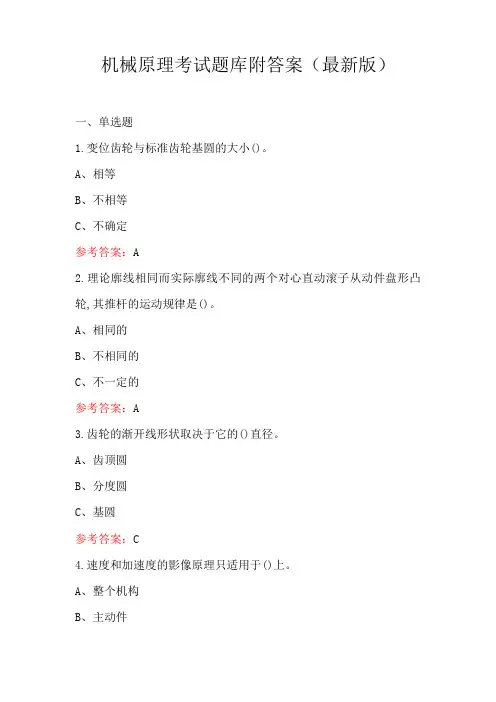

机械原理考试题库附答案（最新版）一、单选题1.变位齿轮与标准齿轮基圆的大小()。

A、相等B、不相等C、不确定参考答案：A2.理论廓线相同而实际廓线不同的两个对心直动滚子从动件盘形凸轮,其推杆的运动规律是()。

A、相同的B、不相同的C、不一定的参考答案：A3.齿轮的渐开线形状取决于它的()直径。

A、齿顶圆B、分度圆C、基圆参考答案：C4.速度和加速度的影像原理只适用于()上。

A、整个机构B、主动件C、相邻两个构件D、同一构件参考答案：D5.当对心曲柄滑块机构的曲柄为原动件时,机构有无急回特性和死点?()A、有急回特性、有死点B、有急回特性、无死点C、无急回特性、无死点D、无急回特性、有死点参考答案：C6.齿轮渐开线在()上的压力角和曲率半径最小。

A、齿根圆B、基圆C、分度圆D、齿顶圆参考答案：B7.为使机构具有急回运动,要求行程速比系数()。

A、K=1B、K>1C、K<1参考答案：B8.两构件组成运动副的必要条件是两构件()。

A、直接接触且具有相对运动B、直接接触但无相对运动C、虽然不接触但具有相对运动D、既不接触也无相对运动参考答案：A9.在移动滚子从动件盘形凸轮机构中,若凸轮实际廓线保持不变,而增大或减小滚子半径,从动件运动规律会()。

A、改变B、不变参考答案：B10.平面四杆机构中,是否存在死点,取决于()是否与连杆共线。

A、主动件B、从动件C、机架D、摇杆参考答案：B11.下述几种运动规律中,()既不会产生柔性冲击也不会产生刚性冲击,可用于高速场合。

A、等速运动规律B、摆线运动规律(正弦加速度运动规律)C、等加速等减速运动规律D、简谐运动规律(余弦加速度运动规律)12.一对渐开线圆柱齿轮标准安装时,其分度圆压力角()。

A、大于啮合角B、等于啮合角C、.小于啮合角。

参考答案：B13.要将一个曲柄摇杆机构转化成双摇杆机构,可以将原机构的机架松开,而将原机构的()作为机架。

A、曲柄;B、连杆C、摇杆参考答案：C14.重合度=6表示一对轮齿啮合的时间在齿轮转过一个基圆齿距的时间内占()。

机械原理考试题含答案一、单选题（共50题，每题1分，共50分）1、金属切削机床的主轴、拖板属于机器的（）部分。

A、传动B、动力C、执行正确答案：C2、直齿圆锥齿轮应用于两轴（）的传动。

A、相交B、相错C、平行正确答案：A3、导向平键主要采用（）键连接。

A、紧B、较松C、较紧正确答案：B4、定轴轮系传动比大小与轮系中惰轮的齿数（）。

A、无关B、有关，成正比C、有关，成反比正确答案：A5、渐开线齿轮的模数m和齿距p的关系为（）。

A、p=πmB、m=πpC、pm=π正确答案：A6、三星轮换向机构是利用（）来实现从动轴回转方向的改变。

A、首轮B、末轮C、惰轮正确答案：C7、８．V带安装后，要检查带的松紧程度是否合适，一般以拇指按下（）ｍｍ为宜。

A、20B、5C、15正确答案：C8、铰链四杆机构中，各构件之间均以（）相连接。

A、螺旋副B、转动副C、移动副正确答案：B9、采用（）普通平键时，轴上键槽的切制用指状铣刀加工。

A、A型B、B型C、A型和B型正确答案：A10、当曲柄摇杆机构出现死点位置时，可在从动曲柄上（）使其顺利通过死点位置。

A、加设飞轮B、减少阻力C、加大主动力正确答案：A11、铰链四机构中，最短杆件与最长杆件长度之和小于或等于其余两杆件的长度之和时，机构中一定有（）。

A、摇杆B、曲柄C、连杆正确答案：B12、卧式车床走刀系统采用的是（）换向机构。

A、离合器锥齿轮B、滑移齿轮C、三星轮正确答案：C13、蜗轮轮齿的常用材料是（）。

A、铸造锡青铜B、20Cr钢C、45钢正确答案：A14、齿条的齿廓是（）。

A、直线B、圆弧C、渐开线正确答案：A15、两被连接件上均为通孔且有足够装配空间的场合应采用（）。

A、螺栓连接B、螺钉连接C、螺柱连接正确答案：A16、在曲柄滑块机构应用中，往往用一个偏心轮代替（）。

A、机架B、滑块C、曲柄正确答案：C17、根据（）的不同，平键可分为A型、B型、C型三种。

A、截面形状B、尺寸大小C、端部形状正确答案：C18、台虎钳的夹紧机构是采用（）。

第三章平面连杆机构及其设计1、如图示的铰链四杆机构中，AD 为机架，AB=a = 35 mm CD = c = 50 mm, AD = d = 30mm 问BC=b 在什么范围内该机 构为双摇杆机构；该机构是否有可能成为双曲柄机构？2、试画出图示机构的传动角 和压力角：•，并判断哪些机构在图示位置正处于“死点”？(3)5、在图示铰链四杆机构中，已知各构件的长度 I AB =25mm ，I BC =55mm ，I CD =40mm ， I AD =50 mm(1) 问该机构是否有曲柄，如有，指明哪个构件是曲柄； (2) 该机构是否有摇杆，如有，用作图法求出摇杆的摆角范围； (3)以AB 杆为主动件时，该机构有无急回性？用作图法求出其极位夹角二，并计算行程速度变化系数 K ；(4) 以AB 杆为主动件，确定机构的:max 和min6、图示为开关的分合闸机构。

已知I AB =150 mm ，I BC =200 mm ，I CD =200 mm ， l AD =400 mm 。

试回答:(2)(4)(1)（1）该机构属于何种类型的机构；（2）AB为主动件时，标出机构在虚线位置时的压力角 :.和传动角；（3）分析机构在实线位置（合闸）时，在触头接合力Q作用下机构会不会打开，为什么?7、试设计一曲柄摇杆机构。

设摇杆两极限位置分别为亠=150 ,「2 =90 ; I CD=40mm，I AD =50 mm。

求I AB、I BC及行程速比系数K和最小传动角min。

（用图解法求解用图解法求解，简述作图步骤，并保留作图过程）8现需设计一铰链四杆机构，已知摇杆CD的长度l cD=150mm,摇杆的两极限位置与机架AD所成的角度\ = 30，\ = 90，机构的行程速比系数K=1，试确定曲柄AB和连杆BC的长度。

10、设计一偏置曲柄滑块机构，已知滑块的行程速度变化系数K=1.5，滑块的行程ldc^ 100mm，导路的偏距e=20mm（1）用作图法确定曲柄长度I AB和连杆长度I BC；（2）若滑块从点C1至C2为工作行程方向，试确定曲柄的合理转向；（3）用作图法确定滑块工作行程和空回行程时的最大压力角。

机械原理（完整全面的题库+答案）机械原理自测题库—单选题（共 63 题）1、铰链四杆机构的压力角是指在不计算摩擦情况下连杆作用于B 上的力与该力作用点速度所夹的锐角。

A．主动件B．从动件C．机架 D．连架杆2、平面四杆机构中，是否存在死点，取决于 B 是否与连杆共线。

A．主动件B．从动件C．机架 D．摇杆3、一个K大于1的铰链四杆机构与K=1的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数K A 。

A．大于1 B．小于1 C．等于1 D．等于24、在设计铰链四杆机构时，应使最小传动角γmin B 。

A．尽可能小一些B．尽可能大一些C．为0° D．45°5、与连杆机构相比，凸轮机构最大的缺点是 B 。

A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动6、与其他机构相比，凸轮机构最大的优点是 A 。

A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度 D．从动件的行程可较大7、 C 盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆 B．直动滚子推杆C．摆动平底推杆 D．摆动滚子推杆8、对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为 D 。

A．偏置比对心大 B．对心比偏置大C．一样大 D．不一定9、下述几种运动规律中， B 既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律 D．简谐运动规律（余弦加速度运动规律）10、对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用 A 措施来解决。

A．增大基圆半径 B．改用滚子推杆C．改变凸轮转向 D．改为偏置直动尖顶推杆11、渐开线上某点的压力角是指该点所受压力的方向与该点A 方向线之间所夹的锐角。

A.绝对速度B.相对速度C.滑动速度 D.牵连速度12、渐开线在基圆上的压力角为 B 。

机械原理试题及答案一、选择题1. 在机械原理中，以下哪个定理被称为动量定理？A. 力的合成定理B. 动能定理C. 力的平衡条件D. 力矩定理答案：B2. 一个物体在水平面上做直线运动，以下哪个物理量在运动过程中保持不变？A. 速度B. 加速度C. 动量D. 力答案：C3. 在水平轴承中，以下哪种摩擦最小？A. 滑动摩擦B. 滚动摩擦C. 静摩擦D. 黏滞摩擦答案：B4. 以下哪个定律用于计算杠杆的力矩平衡条件？A. 阿基米德定律B. 牛顿第一定律C. 牛顿第二定律D. 力的平衡条件答案：D5. 以下哪个定理被用于计算力的合成？A. 动量守恒定理B. 费马原理C. 动量定理D. 动力学定理答案：A二、填空题1. 在一个系统中，力的合力为零，则该系统处于__________状态。

答案：力的平衡2. 以下哪个公式用来计算加速度？答案：加速度 = 速度变化量 / 时间3. 以下哪种摩擦是运动过程中最常见的摩擦？答案：滑动摩擦4. 以下哪个物理量用来描述物体的转动惯量？答案：质量5. 力的单位是__________。

答案：牛顿三、简答题1. 请简要解释什么是动量定理，并列举一个应用实例。

答案：动量定理是指在物体做直线运动过程中，物体受到的合力等于物体的质量和加速度的乘积。

一个应用实例是在汽车碰撞实验中，通过测量碰撞前后汽车质量和速度的变化，可以根据动量定理计算出碰撞时所受的合力。

2. 请简要解释什么是力矩，并列举一个应用实例。

答案：力矩是指力对物体产生的旋转效果。

它等于力的大小与力臂（力作用在物体上的垂直距离）的乘积。

一个应用实例是在开启门把手时，我们通常在离铰链较远的一侧用较小的力来产生较大的力矩，这样可以更容易地开启门。

3. 请简要解释什么是滑动摩擦，并列举一个应用实例。

答案：滑动摩擦是指两个表面相对滑动时产生的摩擦力。

它是由于两个表面之间的不规则性而产生的。

一个应用实例是在刹车过程中，车轮与地面之间的滑动摩擦会减慢车辆的速度，并最终停止车辆。

山东理工大学机械设计习题(总13页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第6章：三、作业与练习1、图所示螺栓连接中采用2个M 20的螺栓，其许用拉应力为[σ]=160MPa ，被联接件结合面的摩擦系数μ=，若考虑摩擦传力的可靠系数f k =，试计算该连接允许传递的静载荷Q F 。

2、题2图所示，凸缘联轴器由HT 200制成，用8个受拉螺栓联接，螺栓中心圆直径D ＝220mm ，联轴器传递的转矩T ＝，摩擦系数μ=，可靠性系数f k =，试确定螺栓直径。

3、题3图所示两根钢梁，由两块钢盖板用8个M 16的受拉螺栓联接，作用在梁上的横向外力F R =1800N ，钢梁与盖板接合面之间的摩擦系数μs ＝，为使联接可靠，取摩擦力大于外载的20%，螺栓的许用应力[σ]＝160MPa ，问此联接方案是否可行题2图题1图4、题4图所示的气缸盖连接中，已知：气缸中的压力在0到间变化，气缸内径D =250mm ，螺栓分布圆直径0D =346mm ，凸缘与垫片厚度之和为50mm 。

为保证气密性要求，螺栓间距不得大于120mm 。

试选择螺栓材料，并确定螺栓数目和尺寸。

5、题5图所示有一支架用一组螺栓与机座联接如图示，所受外载为F =10000N ， 45=α。

结合面的摩擦系数为，摩擦传力可靠系数2.1=f K ，螺栓的许用应力[]400=σMPa 。

试求螺栓的计算直径。

第7章 三、作业与练习1、题1图所示为在直径d =80mm 的轴端安装一钢制直齿圆柱齿轮，轮毂长L =，工作时有轻微冲击。

试确定平键联接尺寸，并计算其能传递的最大转矩。

题5图第11章 带传动 三、作业与练习1、已知某单根普通V 带能传递的最大功率P ＝,主动轮直径D 1=100mm ，主动轮转速n 1＝1800r/min,小带轮包角α＝ 1350，带与带轮间的当量摩擦系数25.0=v μ。

求带的紧边拉力1F 、松边拉力及有效拉力F （忽略离心拉力）。
