变压器油色谱分析仪变压器油色谱分析仪，作为一种高科技仪器设备，广泛应用于电力行业中的变压器油质量监测与分析。

它通过对变压器油中的化学成分进行检测和定量分析，可以帮助用户了解变压器的运行状态和健康程度，为电力设备的维护和管理提供科学依据。

本文将从功能原理、应用优势以及未来发展方向等方面对变压器油色谱分析仪进行探讨。

一、功能原理变压器油色谱分析仪是通过检测变压器油中的化学成分来判断油质的好坏和变压器的运行状态。

它的工作原理主要包括样品采集、样品预处理、色谱分离和检测以及数据分析等步骤。

首先，需要从变压器中采集变压器油样品，并进行预处理。

这一步的目的是去除样品中的杂质和水分，以保证后续的色谱分离和检测过程的准确性。

然后，将预处理后的样品注入到色谱仪中。

色谱仪通过不同化学性质的物质在色谱柱中的分离，将样品中的化学成分分离开来。

最后，通过检测器检测油样中各个成分的含量，并根据事先建立的数据分析模型，结合相关标准和规范，对变压器油的质量进行评估和判断。

二、应用优势1. 高灵敏度：变压器油色谱分析仪的检测灵敏度非常高，可以检测到微量的化学成分，包括各种有机物质、气体和颗粒物等。

这使得它能够非常准确地评估变压器油的质量和变压器的运行状态。

2. 高精确度：色谱分离和检测技术的应用使得变压器油色谱分析仪的测试结果具有很高的精确度。

这种高精确度可以帮助用户更好地了解变压器的健康状况，及时采取相应的保养和维修措施，避免因油质问题而对设备造成不必要的损坏或故障。

3. 快速便捷：变压器油色谱分析仪具有快速便捷的特点。

它可以在短时间内完成对变压器油样品的检测和分析，并快速生成相应的报告。

这大大提高了工作效率，为用户提供了方便和快捷的服务。

4. 高自动化程度：变压器油色谱分析仪的使用非常简便，操作过程基本上是自动化的。

只需要按照仪器的操作流程进行操作，即可完成变压器油的检测和分析。

这大大降低了使用门槛，提高了仪器的易用性。

三、未来发展方向随着科学技术的不断进步，变压器油色谱分析仪在其功能和性能上还有很大的发展空间。

变压器油气相色谱分析一、基本原理正常情况下充油电气设备内的绝缘油及有机绝缘材料，在热和电的作用下，会逐渐老化和分解，产生少量的各种低分子烃类及二氧化碳、一氧化碳等。

这些气体大部分溶解在油中。

当存在潜伏性过热或放电故障时，就会加快这些气体的产生速度。

随着故障发展，分解出的气体形成的气泡在油里经对流、扩散，不断溶解在油中。

例如在变压器里，当产气量大于溶解量时，变有一部分气体进入气体继电器。

故障气体的组成和含量与故障的类型和故障的严重程度有密切关系。

因此，在设备运行过程中定期分析溶解与由衷的气体就能尽早发现设备内部存在的潜伏性故障并随时掌握故障的发展情况。

当变压器的气体继电器内出现气体时，分析其中的气体，同样有助于对设备的情况做出判断。

二、用气相色谱仪进行气体分析的对象氢（H2）、甲烷（CH4）、乙烷（C2H6）、乙烯（C2H4）、乙炔（C2H2）、一氧化碳（CO）、二氧化碳（CO2）、氧（O2）、氮（N2）九种气体作为分析对象。

三、试验结果的判断1、变压器等充油电气中绝缘材料主要是绝缘油和绝缘纸。

设备在故障下产生的气体主要也是来源于油和纸的热裂解。

2、变压器内产生的气体：变压器内的油纸绝缘材料会在电和热的作用下分解，产生各种气体。

其中对判断故障有价值的气体有甲烷、乙烷、乙烯、乙炔、氢、一氧化碳、二氧化碳。

在正常运行温度下油和固体绝缘正常老化过程中，产生的气体主要是一氧化碳和二氧化碳。

在油纸绝缘中存在局部放电时，油裂解产生的气体主要是氢和甲烷。

在故障温度高于正常运行温度不多时，油裂解的产物主要是甲烷。

随着故障温度的升高，乙烯和乙烷的产生逐渐成为主要特征。

在温度高于1000℃时，例如在电弧弧道温度（3000℃）的作用下，油分解产物中含有较多的乙炔。

如果故障涉及到固体绝缘材料时，会产生较多的一氧化碳和二氧化碳。

有时变压器内并不存在故障，而由于其它原因，在油中也会出现上述气体，要注意这些可能引起误判断的气体来源。

变压器油气相色谱分析一、基本原理正常情况下充油电气设备内的绝缘油及有机绝缘材料，在热和电的作用下，会逐渐老化和分解，产生少量的各种低分子烃类及二氧化碳、一氧化碳等。

这些气体大部分溶解在油中。

当存在潜伏性过热或放电故障时，就会加快这些气体的产生速度。

随着故障发展，分解出的气体形成的气泡在油里经对流、扩散，不断溶解在油中。

例如在变压器里，当产气量大于溶解量时，变有一部分气体进入气体继电器。

故障气体的组成和含量与故障的类型和故障的严重程度有密切关系。

因此，在设备运行过程中定期分析溶解与由衷的气体就能尽早发现设备内部存在的潜伏性故障并随时掌握故障的发展情况。

当变压器的气体继电器内出现气体时，分析其中的气体，同样有助于对设备的情况做出判断。

二、用气相色谱仪进行气体分析的对象氢（H2）、甲烷（CH4）、乙烷（C2H6）、乙烯（C2H4）、乙炔（C2H2）、一氧化碳（CO）、二氧化碳（CO2）、氧（O2）、氮（N2）九种气体作为分析对象。

三、试验结果的判断1、变压器等充油电气中绝缘材料主要是绝缘油和绝缘纸。

设备在故障下产生的气体主要也是来源于油和纸的热裂解。

2、变压器内产生的气体：变压器内的油纸绝缘材料会在电和热的作用下分解，产生各种气体。

其中对判断故障有价值的气体有甲烷、乙烷、乙烯、乙炔、氢、一氧化碳、二氧化碳。

在正常运行温度下油和固体绝缘正常老化过程中，产生的气体主要是一氧化碳和二氧化碳。

在油纸绝缘中存在局部放电时，油裂解产生的气体主要是氢和甲烷。

在故障温度高于正常运行温度不多时，油裂解的产物主要是甲烷。

随着故障温度的升高，乙烯和乙烷的产生逐渐成为主要特征。

在温度高于1000℃时，例如在电弧弧道温度（3000℃）的作用下，油分解产物中含有较多的乙炔。

如果故障涉及到固体绝缘材料时，会产生较多的一氧化碳和二氧化碳。

有时变压器内并不存在故障，而由于其它原因，在油中也会出现上述气体，要注意这些可能引起误判断的气体来源。

青海水力发电2/202043绝缘油是天然石油经过蒸馏、提炼、调和得到的一种矿物油，是各种不同分子的碳氢化合物所组成的混合物，其中碳、氢两元素占其全部质量的95%～99%，碳氢化合物主要有烷烃、环烷烃、芳香烃等，其他为氮、氧、硫及极少量的金属元素等。

绝缘油放在变压器里又叫变压器油，主要用于变压器、电抗器、互感器、套管、油断路器等输变电设备，起绝缘、冷却和灭弧的作用。

1　气相色谱分析过程及特征气体气相色谱分析是一种物理分离技术，分析程序是先将取样变压器油经真空泵脱气装置，将溶解在油中的气体分离出来，用注射器定量注入色谱分析仪，在载气的推动下流过色谱柱，混合气体经色谱柱分离后，通过鉴定器来检测。

被分离的各气体组分依一定次序逐一流过鉴定器将气体浓度变为电信号，再由记录仪记录下来，并依各组分的先后次序排列成一个个脉冲尖峰，形成了色谱图。

一个脉冲峰表示一种气体组分，峰的高度或面积则反应该气体的浓度。

色谱图对被分析的气体既定性又定量分析，再经过峰高换算出各气体的浓度。

体征气体：气相色谱分析的特征气体主要有氢气（H 2）、甲烷（CH 4）、乙烷（C 2H 6）、乙烯（C 2H 4）、乙炔（C 2H 2）、一氧化碳（CO）、二氧化碳（CO 2）。

总烃即甲烷、乙烷、乙烯、乙炔四种气体的总和。

2　气相色谱判断故障的常用方法2.1　特征气体法根据变压器油中气体的组分和含量可以判断故障的性质和严重程度，判断故障的方法，称特征气体法。

该诊断法对故障性质有较强的针对性，比较直观、方便，但不足是没有明确量化。

可以根据表1结合特征气体来判断故障。

（1）油过热：至少分两种情况，即中低温过热（低于700℃）和高温过热（高于700℃）以上过热。

如油温较低，烃类气体组分中CH 4、C 2H 6含量较多，C 2H 4较C 2H 6少甚至没有；随着温度增高，C 2H 4含量增加明显。

（2）油和纸过热：固体绝缘材料过热会产生大量的CO、CO 2，过热部位达到一定温度后，纤维素逐渐碳化，并使过热部位油温升高，才使CH 4、C 2H 6和收稿日期： 2020-4-10作者简介： 马　妮　女　（1979-）　助理工程师　黄河电力检修工程 有限公司变压器油的气相色谱分析马　妮（黄河电力检修工程有限公司甘肃项目部 甘肃兰州 730094 ）内容提要 早期预测充油电气设备故障对于安全发供电、防止设备出现故障和事故是极其重要的。

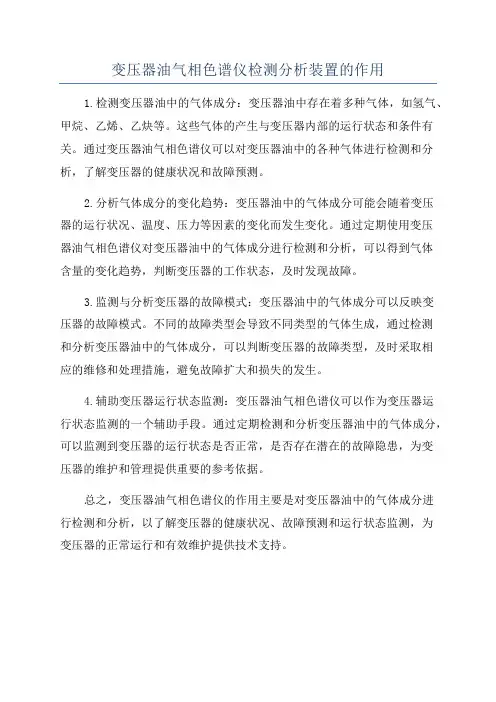

变压器油气相色谱仪检测分析装置的作用
1.检测变压器油中的气体成分：变压器油中存在着多种气体，如氢气、甲烷、乙烯、乙炔等。

这些气体的产生与变压器内部的运行状态和条件有关。

通过变压器油气相色谱仪可以对变压器油中的各种气体进行检测和分析，了解变压器的健康状况和故障预测。

2.分析气体成分的变化趋势：变压器油中的气体成分可能会随着变压
器的运行状况、温度、压力等因素的变化而发生变化。

通过定期使用变压
器油气相色谱仪对变压器油中的气体成分进行检测和分析，可以得到气体
含量的变化趋势，判断变压器的工作状态，及时发现故障。

3.监测与分析变压器的故障模式：变压器油中的气体成分可以反映变
压器的故障模式。

不同的故障类型会导致不同类型的气体生成，通过检测
和分析变压器油中的气体成分，可以判断变压器的故障类型，及时采取相
应的维修和处理措施，避免故障扩大和损失的发生。

4.辅助变压器运行状态监测：变压器油气相色谱仪可以作为变压器运
行状态监测的一个辅助手段。

通过定期检测和分析变压器油中的气体成分，可以监测到变压器的运行状态是否正常，是否存在潜在的故障隐患，为变
压器的维护和管理提供重要的参考依据。

总之，变压器油气相色谱仪的作用主要是对变压器油中的气体成分进
行检测和分析，以了解变压器的健康状况、故障预测和运行状态监测，为
变压器的正常运行和有效维护提供技术支持。

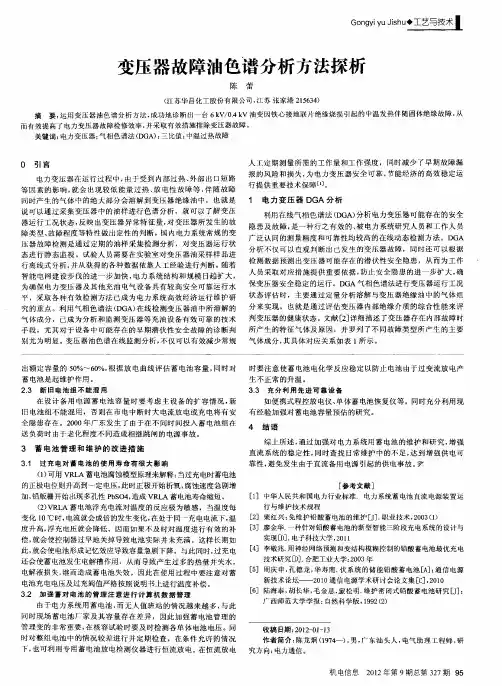

变压器油色谱分析及故障判断变压器油是变压器重要的绝缘介质和冷却介质，通过监测变压器油的色谱可以及时发现变压器的内部故障，确保变压器的安全运行。

本文将介绍变压器油色谱分析的原理、方法以及故障判断的相关知识。

一、变压器油色谱分析的原理变压器油色谱分析是通过检测变压器油中的有机物质和气体成分，对变压器的运行状态进行评估和监测。

其原理是利用油中有机物质和气体成分的种类、含量、比例等信息，来判断变压器的运行状态和可能存在的故障。

变压器油色谱分析的主要原理包括气相色谱（Gas Chromatography, GC）和液相色谱（High Performance Liquid Chromatography, HPLC）两种方法。

气相色谱主要用于检测变压器油中的气体成分，如甲烷、乙烷、乙烯、丙烷、丙烯等；液相色谱则主要用于检测变压器油中的有机物质成分，如苯、酚、醚、醇等。

1. 样品采集：首先需要采集变压器油样品，一般可以通过变压器油位计或油温计的取样孔进行采样。

在采样之前需要确保取样容器和工具的清洁，以避免外部杂质的污染。

2. 样品制备：将采集到的变压器油样品进行预处理，包括脱水、脱气等操作。

脱水可以通过加热和真空脱水的方式进行，脱气则可以通过超声波或真空抽滤的方式进行。

3. 色谱分析：将预处理后的变压器油样品进行气相色谱和液相色谱分析。

通过色谱仪器可以得到变压器油中的有机物质和气体成分的含量、种类、比例等信息。

1. 气体成分分析：变压器油中的气体成分主要包括甲烷、乙烷、乙烯、丙烷、丙烯等。

当油中的气体含量超过正常范围时，通常表明变压器内部存在故障，如油纸绝缘的老化、局部放电等。

气体的种类和比例也可以帮助判断故障的类型和位置。

2. 有机物质分析：变压器油中的有机物质主要包括苯、酚、醚、醇等。

这些有机物质的含量和种类也可以反映变压器的运行状态和可能存在的故障。

苯和酚的含量增加可能表明变压器中存在局部放电、绝缘老化等问题；醇的增加可能表明变压器内部存在绝缘油的氧化和老化等问题。

变压器油色谱分析摘要:当变压器内部发生过热、放电等故障时，势必导致故障附近的绝缘物分解。

分解产生的气体会不断地溶解在油中的，不同性质的故障所产生的气体成分也不同，即使同一性质的故障，由于故障的程度不同，产生的气体数量也不相等。

因此，对油中溶解气体的色谱分析，可以早期发现潜伏性故障的性质、程度和部位，以便及时处理故障，避免事故的发生。

关键词:变压器油；油色谱分析；故障判断1.气相色谱法的原理色谱法又叫层析法，它是一种物理分离技术。

它的分离原理是使混合物中各组分在两相间进行分配，其中一相是不动的，叫做固定相；另一相则是推动混合物流过此固定相的流体，叫做流动相。

气相色谱的分离原理是利用不同物质在两相间具有不同的分配系数，当两相作相对运动时，试样的各组分就在两相中经反复多次地分配，使得原来分配系数只有微小差别的各组分产生很大的分离效果，从而将各组分分离开来。

然后再进入检测器对各组分进行鉴定。

2、色谱分析的过程2.1取出一定量的变压器油利用变压器油的色谱来判断变压器出现的故障种类，要通过几个过程的操作来进行。

在对变压器油中溶解气体进行色谱分析时，至关重要的一步是取油样，所取油样要有足够代表性，如何取样才不致于使油中溶解气体散失？理想的取样应满足以下条件。

(1)所使用的玻璃注射器严密性要好。

(2)取样时能完全隔绝空气，取样后不要向外跑气或吸入空气。

(3)材质化学性稳定且不易破损，便于保存和运输。

(4)实际取油样时，一般选用容积为100ml全玻璃注射器。

(5)取样前将注射器清洗干净并烘干，注射器芯塞应能自由滑动，无卡涩。

(6) 应从设备底部的取样阀放油取样。

(7)取样阀中的残存油应尽量排除，阀体周围污物擦干净。

(8)取样连接方式可靠，连接系统无漏油或漏气缺陷。

(9)取样前应设法将取样容器和连接系统中的空气排尽。

(10)取样过程中，油样应平缓流入容器，不产生冲击、飞溅或起泡沫。

(11)取完油样后，先关闭放油阀门，取下注射器，并封闭端口，贴上标签，尽快进行色谱分析。

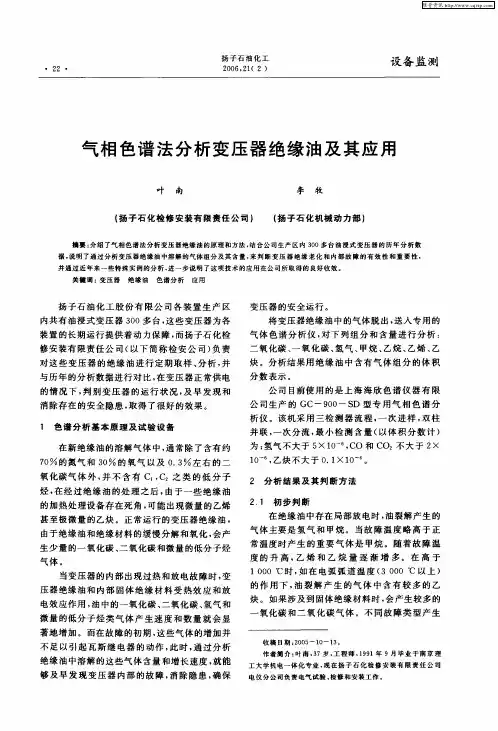

变压器油分析气相色谱法1.1变压器油分析意义气相色谱法在电力系统的应用意义在于：电力系统主要是采用气相色谱法检测充油电气设备油中溶解气体；正常情况下充电气设备内的绝缘油及有机绝缘材料，在热和电的作用下，会逐渐老化和分解，产生少量的各种低分子烃类及二氧化碳和一氧化碳等。

这些气体大部分溶于油中，当设备存在潜伏性过热或放电故障时，就会加快这些气体的产生速度。

随着故障发展，分解出的气体形成气泡在油里经对流、扩散，不断溶解在油中。

采用气相色谱法在设备运行过程中定期分析溶于油中的气体就能尽早发现设备内部存在的潜伏性故障并随时掌握故障的发展情况和采取必要的措施。

1.2电力绝缘油特点绝缘油放在变压器里又叫变压器油，他的作用是在把变压器的热量传给散热片，起到传导热量、散热的作用。

如果变压器油漏电了，不好直接拆开变压器去测，而是取变压器油来检测，如果漏电，油遇电会电解，产生气体，就是我们要检测的气体，如果气体含量超标，肯定变压器油就是漏电的了。

新的变压器油里面是纯的油，不含气体的。

绝缘油具有以下五个特性1.高介电强度。

．2.较低的粘度。

3.较高的闪点温度。

4.足够的低温特性。

5.良好的抗氧化性能。

变压器油分析气相色谱法简介（湖南创特科技分析仪器）1.3国家标准绝缘油中溶解气体组分含量的测定,对充油电气设备制造,运行部门是十分重要的检测项目之一,是充油电气设备出厂检验和运行监督过程中判断设备潜伏性故障的有效手段.随中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。

以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。

着在各行业应用的不断扩大和大容量,高电压充油设备的增多,为了保证测定结果准确可靠,亟需建立统一的绝缘油中溶解气体组分含量测定方法.下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文.本标准出版时,所示版本均为有效.所有标准都会被修订,使用本标准的各方应探计使用下列标准最新版全的可能性.变压器油分析气相色谱法简介（湖南创特科技分析仪器）GB/T6683-1997石油产品试验方法精密度数据确定法GB/T7252-1987变压器油中溶解气体分析与判断导则GB/T7597-1987电力用油(变压器油,汽轮机油)取样方法采用气相色谱方法分析绝缘油内气体的成分和含量,可以不停电就能发现设备内部是否存在潜伏性故障,特别对发现局部过热和局部放电比较灵敏,它已经成为充油电力设备预防性试验重要的一项。
