土木工程制图建筑制图问答题填空题复习资料大汇总 一

《土木工程制图》一、名词解释：（每题3分，共15分）1、多面正投影法：2、 正等轴测图：3、 剖视图：4、 平法：5、 建筑平面图：6、轴测投影法：7、直角投影法则：8、断面图：9、配筋图：10、直线的平率：二、填空题：（每空1分，共30分）1、工程图采用标准的幅面尺寸（B*L ）图纸，其中A0为 mm ，A1为 mm ，A2为 mm 。

2、两直线间的相对几何关系有 、 和 三种情形。

前两种为 ，后一种为 。

3、两立体相贯有两种情况，一种称为，一种称为；两平面立体的相贯线一般是一条或两条闭合的。

当两立体有表面共面且连在一起时，相贯线则会。

4、根据截平面与圆锥面的相对几何关系，截平面垂直于圆锥轴线，交线的形状为；截平面通过锥顶，交线的形状为；截平面与两条素线平行，交线的形状为；截平面倾斜于圆锥轴线且与所有素线相交，交线的形状为。

5、建筑施工图的定位轴线是施工中定位、的重要依据。

凡是、等主要承重构件都应画出轴线来确定其位置。

定位轴线采用线表示，并应编号，编号应注写在轴线端部的圆圈内。

圆圈用线绘制，直径为mm。

6、标高数字以为单位。

单体建筑工程中施工图中标高数字注写到小数点后，在总平面图中则注写到小数点后。

在总平面图中用涂黑的直角三角形表示，此时注的标高为绝对标高。

零点标高应写成。

7、在立面图中，外轮廓线用；地面线用表示；门、窗、台阶用画；门窗分格线用画。

8、工程图的内边框是图框线，用线绘制；位于图纸右下角的是。

9、标注尺寸要画出、、并填写，这四项称为尺寸的四个要素。

10、标高符号用线绘制，450等腰三角形的高度约；标高数字以为单位。

11、H投影放映实形的平面是，W投影积聚成一点的直线是，铅垂面的V、W投影均为相仿形。

12、与圆柱轴线垂直的平面，交圆柱面得；与圆柱轴线倾斜的平面，交圆柱得；与圆柱轴线平行的平面，若与柱面相交，则交线为。

13、施工图可分为、和。

14、在结构施工图中，是用构件代号来表示构件的名称的，楼梯板、构造柱、圈梁、雨蓬。

土木工程制图复习提纲考试题型及题量(参考)1、填空题：40空，40分2、简答题：4题，20分3、画剖（断）面图1题，10分4、识图绘图题，3题，共30分复习要点第一章制图基本规定一、图线的种类和用途二、尺寸的组成以及标注绘制要求三、尺寸数字的单位四、尺寸的简化标注五、标高符号的绘制和标注第二章剖面图和断面图一、剖面图和断面图的形成和区分二、剖切符号的组成和标注三、剖面图和断面图的绘制四、常用的剖切方法的选择第三章建筑施工图一、房屋施工图的组成、建筑施工图的组成二、建筑总平面图的常用比例和作用三、建筑总平面图中常用图例的识读四、等高线、风玫瑰、指北针的作用和绘制要求五、建筑平面图的形成和命名六、建筑平面图的常用比例和作用七、建筑平面图的图线要求和主要内容的识读八、建筑平面图中定位轴线的标注九、建筑平面图的平面尺寸标注要求和方法十、建筑立面图的用途和常用比例十一、建筑立面图的形成和命名十二、建筑立面图的线型和各部位的标高标注十三、建筑立面图的门窗图例十四、建筑剖面图的用途和常用比例十五、建筑剖面图的形成和剖切位置的选择十六、建筑剖面图的主要内容线型十七、建筑剖面图的尺寸标注内容十八、建筑详图的常用类型和比例十九、墙身剖面图的组成和构造识读二十、楼梯的组成和楼梯详图的组成二十一、楼梯平面图、剖面图的绘制和识读第四章结构施工图和结构图一、结构施工图的内容二、结构的概念和分类三、钢筋混凝土结构中钢筋和混凝土的作用四、钢筋的分类、级别和保护层五、钢筋布置图的组成、内容和绘制六、钢屋架结构图的组成七、基础图的组成和绘制八、楼层结构平面图的主要内容和有关符号的含义第五章室内给、排水施工图一、室内给、排水施工图的组成二、建筑给水和建筑排水系统的组成主要设施的作用三、给排水平面图的主要内容四、给排水系统图的标注内容建筑工程制图复习题一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。

《土木工程制图》复习题一一、单选题（共40题，每题2分）1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )1A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( )2A. ISOB. GBC. StandardD. ANSI3. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )1A. 1.5倍B. 3倍C. 2倍D. 1倍4. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( )2A. 594 841B. 210 297C. 420 594D. 297 4205. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )2A. 25mmB. 15mmC. 20mmD. 10mm6. 绘图比例是：( )2A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数7. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )3A. 100B. 1000C. 50D. 208. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )3A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线9. 中粗虚线的用途为：( )3A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线10. 粗线、中粗线和细线的宽度比率为：( )2A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:111. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( )3A. 1～2mmB. 2～4mmC. 4～6mmD. 6～8mm12. 右图中直径尺寸注法错在：( )1A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外13. 右图中长度尺寸注法错在：( )2A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线14. 工程上常用的图示方法中使用最广泛的是那一种？( )3A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法15. 多面正投影法的优点是：( )3A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好16. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质？( )4A. 同素性B. 从属性C. 积聚性D. 平行性17. 三面投影图在度量关系上有： ( )2A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐18. 三面投影图中正面投影反映形体的： ( )2A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系19. 基面法绘制圆柱体正等轴测图时，可先绘制其（），然后画椭圆的外公切线： ( )3A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系20. 如果A点在V投影面上，则：( )4A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为021. 如果A点在W投影面上，则：( )2A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为022. 右图中两直线的相对几何关系是： ( )3A. 相交B. 交错C. 平行D. 无法判断23. 右图中两直线的相对几何关系是： ( )4A. 相交B. 交错C. 相交垂直D. 交错垂直24. 右图中两直线的相对几何关系是： ( )2A. 相交B. 交错C. 平行D. 无法判断25. 右图中两直线的相对几何关系是： ( )3A. 相交B. 交错C. 平行D. 交错垂直26. 右图所示平面的类型是：( )4A. 水平面B. 正平面C. 侧垂面D. 任意倾斜平面27. 右图所示平面的类型是：( )2A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面28. 右图所示平面的类型是：( )3A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面29. 右图所示平面的类型是：( )4A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面30. 下图中三棱锥的侧面投影是：( )331. 在右图所示的三棱锥两面投影图中：( )2A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上32. 下图为截切后正四棱锥的投影，正确的水平投影是：( )233. 下图已知三棱锥与四棱柱相贯，正确的水平投影是：( )334. 轴测投影是根据什么原理投射得到的：( )4A. 平行投影B. 中心投影C. 正投影D. 斜投影35. 垂直于轴测投影面的直线，其斜二测投影长度应为其实长的：( )3A. 2倍B. 1.5倍C. 1倍D. 0.5倍36. 在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：( )437. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( )238. 徒手画图草图时: ( )2A.只是不需要固定图纸，其它与仪器图相同B.可以了草随意—些C.所有图线—样，没有粗中细线型的要求D.画线靠徒手，定位靠目测，必须保持线型明确，比例协调39. 右图所示圆柱被两平面所截切，切口的空间形状是：( )2A. 椭圆与椭圆的组合B. 椭圆与矩形的组合C. 椭圆与双曲线的组合D. 圆与矩形的组合40. 右图所示圆锥被正垂面P所截，其截交线的形状是：( )1A. 三角形B. 椭圆与直线C. 双曲线与直线D. 抛物线与直线二、填空题（共5题，每题2分）1、建筑剖面一般应标出剖切到部分的__________尺寸和____________。

土木工程制图试题及答案【篇一：土木工程制图试题】>一、单项选择题（每个题只有一个答案最符合题意）1、根据《房屋建筑制图统一标准》（gb/t50001-2001）工程字体采用（）。

a、宋体b、长仿宋体c、黑体d、楷体）。

2、土建工程图采用三种线宽：粗线、中粗线、细线，其线宽比例为（a、4：2：1b、3：2：1c、5：2：1d、1：1：13、采用1:50比例作图，图形上标注的尺寸为100mm，则物体的实际尺寸为（）。

a、100mmb、5000mmc、500mmd、50000mm4、工程图纸一般是采用___________原理绘制。

（a、中心投影法b、平行投影法）。

）。

c、前、后和上、下方位d、正投影法 c、斜投影法 5、在三面正投影图中，h面投影反映物体的（a、左、右和前、后方位 b、左、右和上、下方位6、正等测图的轴间角均为（）。

7、平面abc的水平投影abc反映实形,该平面为( )。

a、水平面b、正平面c、侧平面d、一般位置平面8、平面与正圆锥面截交,平面过锥顶时截交线为()。

a、抛物线b、直线c、椭圆d、双曲线9. 组合体的尺寸分为总尺寸、定位尺寸和（）。

a.长度尺寸b.角度尺寸c.间距尺寸d.细部尺寸10、汉字的高度应不小于（）。

a、2.5mmb、1.8mmc、3.5mmd、1.5mm11、物体在水平投影面上反映的方向是（）。

a、上下、左右b、前后、左右c、上下、前后d、上下、左右12、正面斜二测y轴的轴向变形系数为（）。

a、1b、0.5c、0.94d、0.82二、填空题1、同一个物体的三个投影图的间具有“三等”关系有：2、尺寸包括四个要素：3、投影的三要素：，根据投影线之间的关系，投影可分为，。

平行投影根据投影线和投影面之间的相对位置关系，可分为：，。

4、三面投影体系包括，，。

5、三面投影图的方位关系：v面投影反映，h面投影反映，w面投影反映。

6、按直线与三个投影面之间的相对位置，可分为：，。

土木工程制图1. 对于每幢建筑物来说通常以它的（）作为零标高的基准面基础底部基础顶部室外地面首层地面标准答案：首层地面2. 埋入地下的墙称为()承重墙隔墙填充墙基础墙标准答案：基础墙3. 假想用一水平的剖切平面，通过门、窗洞将整橦房子剖开,然后画出其整体的剖面图。

这种水平剖切的剖面图，在房屋建筑图中，称为（）。

剖面图断面图立面图平面图标准答案：平面图4. 相贯线常用的作图方法有表面取点法和()辅助平面法素线法形体分析法纬圆法标准答案：辅助平面法5. 利用截平面和回转体表面的（），按投影关系直接可求出截交线上点的投影积聚性相仿性定比性度量性标准答案：积聚性6. 对于块状地面材料，用()画出块材的分格线粗实线中粗实线中实线细实线标准答案：细实线7. 直接画在视图轮廓线内的断面图，称为()移出断面图重合断面断开断面缩影断面标准答案：重合断面8. 总平面图上标注的尺寸，一律以（）为单位毫米厘米米分米标准答案：米9. 曲面上比它两侧的纬圆都小的纬圆称为（）纬圆赤道圆颈圆同心圆标准答案：颈圆10. 对房屋的细部或构配件用较大的比例将其形状，大小，材料和做法，按照正投影图的画法，详细地表示出来的图样，称为（）平面图立面图剖面图建筑详图标准答案：建筑详图11. 机械制图国家标准规定汉字应该书写成（）草体长仿宋体篆体楷体长仿宋体标准答案：长仿宋体12. 在画建筑形体的视图时，形体上不可见的轮廓线在视图中只需用()画出。

虚线实线单点长划线折断线虚线标准答案：虚线13. 位于视图之外的断面图，称为（）移出断面图重合断面断开断面缩影断面断开断面标准答案：移出断面图14. 支撑节点造型骨架的受力层是（），中间层底层面层辅助层底层标准答案：底层15. 假想用一个或多个（）于外墙轴线的铅垂剖切面，将房屋剖开，所得的投影图，称为建筑剖面图平行相交垂直交叉垂直标准答案：垂直1. 若直线不平行于某投影面则其上两线段长度之比久不等于他们的投影长度之比错对对标准答案：错2. 球体的投影可能为椭圆错对对标准答案：错3. 为使曲面表示的清晰、明显，需患处外形轮廓线的投影，曲面边界的投影可以忽略错对错标准答案：错4. 剖面图和投影图之间，规定用形体的对称中心线（细点画线）为分界线。

《建筑制图》复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为 24mm ，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有 5 种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水按一定例配合，经搅拌、捣实、养护而成的一种人造石。

12、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,13、组合体的组合方式有：叠加式、切割式、混合式。

14、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。

15、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。

16、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。

(A) (B) (C) (D)2．建筑的耐火等级可分为( B )级。

A 、3B 、4C 、5D 、63、填充不得穿越尺寸数字，不可避免时。

应该是（ A ）A 、图线断开B 、二者重合C 、省略标注D 、前述均可 4、7-9层的住宅属于（ C ）A 、低层B 、多层C 、中高层D 、高层5、建筑平面图中的中心线、对称一般应用。

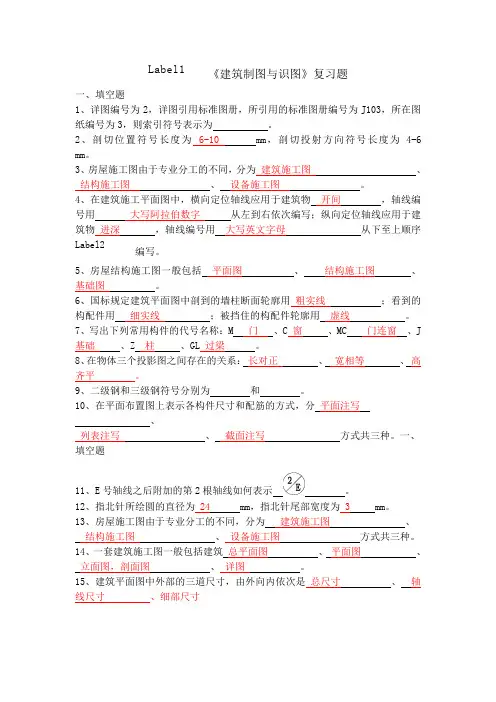

Label1《建筑制图与识图》复习题一、填空题1、详图编号为2，详图引用标准图册，所引用的标准图册编号为J103，所在图纸编号为3，则索引符号表示为。

2、剖切位置符号长度为 6-10 mm，剖切投射方向符号长度为4-6 mm。

3、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图、设备施工图。

4、在建筑施工平面图中，横向定位轴线应用于建筑物开间，轴线编号用大写阿拉伯数字从左到右依次编写；纵向定位轴线应用于建筑物进深，轴线编号用大写英文字母从下至上顺序Label2编写。

5、房屋结构施工图一般包括平面图、结构施工图、基础图。

6、国标规定建筑平面图中剖到的墙柱断面轮廓用粗实线；看到的构配件用细实线；被挡住的构配件轮廓用虚线。

7、写出下列常用构件的代号名称：M 门、C窗、MC 门连窗、J基础、Z 柱、GL过梁。

8、在物体三个投影图之间存在的关系：长对正、宽相等、高齐平。

9、二级钢和三级钢符号分别为和。

10、在平面布置图上表示各构件尺寸和配筋的方式，分平面注写、列表注写、截面注写方式共三种。

一、填空题11、E号轴线之后附加的第212、指北针所绘圆的直径为 24 mm，指北针尾部宽度为 3 mm。

13、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图、设备施工图方式共三种。

14、一套建筑施工图一般包括建筑总平面图、平面图、立面图，剖面图、详图。

15、建筑平面图中外部的三道尺寸，由外向内依次是总尺寸、轴线尺寸、细部尺寸16、房屋结构施工图的图样一般包括结构平面图和构件详图两种。

17、写出下列常用结构构件的代号名称：B板、L 梁、QL 圈梁、J基础、Z 柱、GL 过梁。

、18、在结构施工图上：4根直径为22的二级钢加密区间距为100，非加密区间距为200，直径为10的一级钢。

19、钢筋混凝土构件中的钢筋按其作用分为受力筋、架立筋、分布筋、箍筋。

20、柱的平法施工图系在柱平面布置图上采用列表注写或截面注写方式表达。

土木工程制图试题及答案【篇一：土木工程制图试题】>一、单项选择题（每个题只有一个答案最符合题意）1、根据《房屋建筑制图统一标准》（gb/t50001-2001）工程字体采用（）。

a、宋体b、长仿宋体c、黑体d、楷体）。

2、土建工程图采用三种线宽：粗线、中粗线、细线，其线宽比例为（a、4：2：1b、3：2：1c、5：2：1d、1：1：13、采用1:50比例作图，图形上标注的尺寸为100mm，则物体的实际尺寸为（）。

a、100mmb、5000mmc、500mmd、50000mm4、工程图纸一般是采用___________原理绘制。

（a、中心投影法b、平行投影法）。

）。

c、前、后和上、下方位d、正投影法 c、斜投影法 5、在三面正投影图中，h面投影反映物体的（a、左、右和前、后方位 b、左、右和上、下方位6、正等测图的轴间角均为（）。

7、平面abc的水平投影abc反映实形,该平面为( )。

a、水平面b、正平面c、侧平面d、一般位置平面8、平面与正圆锥面截交,平面过锥顶时截交线为()。

a、抛物线b、直线c、椭圆d、双曲线9. 组合体的尺寸分为总尺寸、定位尺寸和（）。

a.长度尺寸b.角度尺寸c.间距尺寸d.细部尺寸10、汉字的高度应不小于（）。

a、2.5mmb、1.8mmc、3.5mmd、1.5mm11、物体在水平投影面上反映的方向是（）。

a、上下、左右b、前后、左右c、上下、前后d、上下、左右12、正面斜二测y轴的轴向变形系数为（）。

a、1b、0.5c、0.94d、0.82二、填空题1、同一个物体的三个投影图的间具有“三等”关系有：2、尺寸包括四个要素：3、投影的三要素：，根据投影线之间的关系，投影可分为，。

平行投影根据投影线和投影面之间的相对位置关系，可分为：，。

4、三面投影体系包括，，。

5、三面投影图的方位关系：v面投影反映，h面投影反映，w面投影反映。

6、按直线与三个投影面之间的相对位置，可分为：，。

土木工程制图试题及答案土木工程制图是土木工程学科中的一门重要课程，它不仅要求学生掌握基础的绘图技能，还需要理解图纸中的专业术语和符号。

本文将提供一份典型的土木工程制图试题及答案，以供学习参考。

一、选择题1. 土木工程制图中，表示墙体的材料通常使用的线型是：A. 实线B. 虚线C. 点划线D. 粗实线答案：A2. 在土木工程图纸中，以下哪个符号代表混凝土？A. □B. ○C. △D. ▽答案：B3. 土木工程图纸中的尺寸标注，通常包括哪些要素？A. 尺寸线B. 尺寸数字C. 尺寸符号D. 所有以上答案：D4. 钢筋混凝土结构图中，钢筋的直径通常用哪种方式表示？A. 比例尺B. 数字标注C. 符号表示D. 颜色区分答案：B二、填空题1. 在土木工程制图中，______是用来表示建筑物高度的符号，通常位于图纸的左侧或右侧。

答案：层高标注2. 土木工程图纸中的索引图是一种特殊的图，它用来______，以便快速找到详细图纸的位置。

答案：指示其他图纸的具体位置和内容3. 当需要在图纸上表示材料的纹理或者表面处理时，通常会使用______。

答案：纹理图案4. 在土木工程图纸中，______是用来表示构件内部钢筋布置的图。

答案：钢筋详图三、判断题1. 土木工程图纸中的剖面图可以显示建筑物的内部结构和材料。

（正确）2. 所有的土木工程图纸都使用统一的比例尺。

（错误）3. 建筑平面图中，门窗的开启方式不需要表示。

（错误）4. 土木工程图纸中的轴线是用来控制建筑物整体布局的重要参考。

（正确）四、简答题1. 请简述土木工程制图中剖面图的作用。

答：剖面图主要用于显示建筑物内部的结构和材料，通过剖切建筑物的垂直切面，可以清晰地展示墙体、楼板、基础等构件的厚度、构造层次以及内部空间的布局等信息。

2. 说明土木工程图纸中尺寸标注的基本原则。

答：尺寸标注的基本原则包括：尺寸应清晰、准确，避免混淆；尺寸线应尽量平行或垂直于图纸的边缘；尺寸数字应放置在尺寸线的上方或外侧，并且避免与图纸上的其他标注重叠；对于重要的尺寸，应使用引线标注，并在图纸的适当位置提供详细的说明。

土木工程制图复习题一、填空（30分每空1分）。

1、国家规定，定位轴线用线表示。

2、图样上的尺寸标注包括：尺寸线、、、。

3、在建筑平面图中，横向定位轴线应用于建筑物号用大写阿拉伯数字从至依次编写。

竖向定位轴线应用于建筑物进深，轴线编码用大写英文字母从至顺序编写。

4、房屋建筑工程施工图包括总说明、总平面图、、、和、、、、等组成。

5、断面图一般有断面图、断面图、断面图。

6、投影法一般可分为和两类。

7、三面投影体系中点的投影规律的三等关系为：、、。

8、施工图绘制方法的一般规律为：、、、。

9、楼梯详图一般包括：、、。

二、判断题：10分每题1分1、园规画圆可以顺时针画圆也可以逆时针画圆。

（）2、图样轮廓线不可以用作尺寸界限。

（）3、图样上的尺寸数字为物体的实际大小、与采用的比例无关。

（）4、剖面图和断面图的表注方法相同。

（）5、曲面体是指全部由曲面围成的几何体。

（）6、任何图线均不得用作尺寸线。

（）7、建筑工程图上的尺寸单位，除标高及总平面图以米为单位外，均必须以毫米为单位。

（）8、标注半径时，应在数字前加半径符号"R"。

（）9、尺寸界线、尺寸线、尺寸起止符号都用细实线绘制。

（）10、画三视图时遵循的“高平齐，宽相等，长对正”的原则，简单地讲就是长宽高分别相等。

（）三、画图题1、求直线的第三投影，并判断是何种位置直线。

（10分）A－7-12、根据立体图作形体的三面正投影图。

（10分）四、识读下图，回答问题（40分，每题2分）1、剖面图1. 室内外高差为（）m；2. 各层层高为（）m；3. 窗台高度为（）mm；4. 窗高度为（）mm；5. 女儿墙高为（）mm；6. 涂黑部分建筑材料是（）；7. 房屋共（）层。

2、平面图1、该图是（）平面图，绘图比例是（）。

2、南面主卧室的开间是（）、进深是（）。

3、C1窗的宽度是（）、窗边与轴线的距离是（）。

4、首层地面标高是（）,厨房比室内地面低（），阳台比地面低（）。
