电缆名称符号

图纸常见电缆电线符号解释NH-YJV-0.6/1KV解释：耐火交联聚乙烯绝缘聚氯乙烯护套额定电压0.6/1KV电力电缆。

NH：表示耐火。

YJV：表示交联聚乙烯绝缘聚氯乙烯护套电力电缆。

0.6/1KV：表示电力电缆的额定电压。

NH-YJV-4*4+E4解释：耐火交联聚乙烯绝缘聚氯乙烯护套 5 根 4 平方的电力电缆。

NH：表示耐火YJV：表示交联聚乙烯绝缘聚氯乙烯护套电力电缆。

4*4：表示3 根4 平方的火线和一根4 平方的零线。

E4：表示1 根4 平方的地线。

YDF-YJV-(4*120 E70)/(4*25 E16)解释：预制分支电缆交联聚乙烯绝缘聚氯乙烯护套主电缆为 4 根120 的和 1 根70 的电缆，分支电缆为 4 根25的和 1 根16 的电缆。

YDF：表示预制分支电缆。

YJV：表示交联聚乙烯绝缘聚氯乙烯护套电力电缆。

4*120：表示3 根120 平方的火线和一根120 平方的零线。

E70：表示1 根70的地线。

4*25：表示3 根25 平方的火线和一根25 平方的零线。

E16：表示1 根70的地线。

(4*120 E70)/(4*25 E16)：表示前面的(4*120 E70)为主电缆，后面的(4*25 E16)为分支电缆。

NH-BV-0.45/0.75KV解释：耐火铜芯聚氯乙烯绝缘电线额定电压0.45/0.75KV电力电线NH：表示耐火。

BV：表示铜芯聚氯乙烯绝缘电线。

0.45/0.75KV：表示电力电线的额定电压。

ZR-BV解释：阻燃铜芯聚氯乙烯绝缘电线。

ZR：表示阻燃。

图纸上还常见三个字母：S R P解释：一般你要在电气图纸上看到这三个字母它们和电线在一起标注那它们代表的意思是：S：代表双绞线。

R：代表软电线。

P：代表屏蔽线。

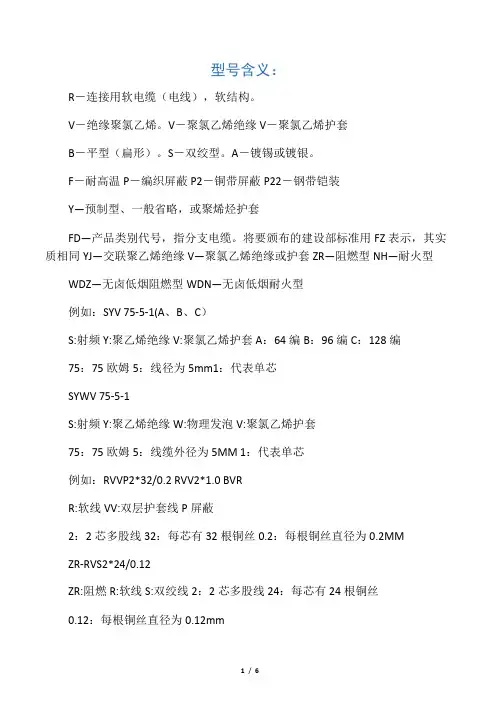

型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘 V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5mm 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝 0.12：每根铜丝直径为0.12mm 型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面）0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

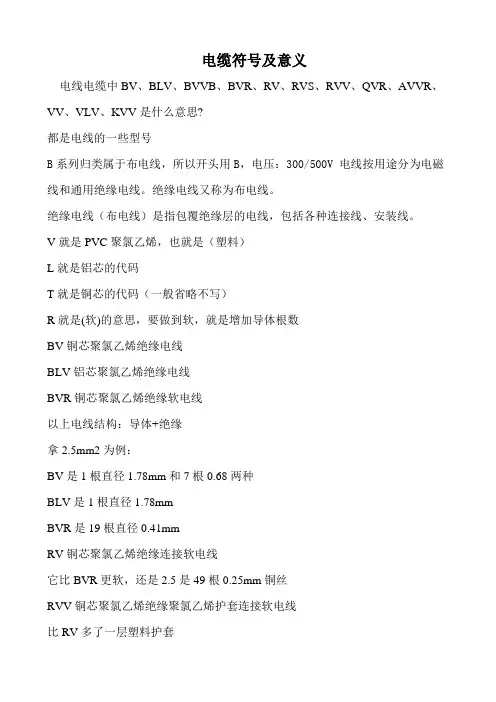

电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。

绝缘电线又称为布电线。

绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。

V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码T就是铜芯的代码（一般省略不写）R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线，带护套的较安全。

说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。

这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。

常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。

护套线的可分为硬护套线和软护套线两种。

根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。

YJV是什么电缆（YJV电缆含义）【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。

电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。

绝缘电线又称为布电线。

绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。

V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码T就是铜芯的代码（一般省略不写）R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线，带护套的较安全。

说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。

这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。

常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。

护套线的可分为硬护套线和软护套线两种。

根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。

YJV是什么电缆（YJV电缆含义）【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。

电线电缆符号大全电线电缆符号的含义电线电缆符号的含义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、A VVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套规格型号名称使用范围VV VLV 聚氯乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中，电缆不能承受机械外力作用。

VY VLY 聚乙烯护套电力电缆VV22 VLV22 VV23 VLV23 聚氯乙烯绝缘聚氯乙烯聚乙敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。

烯护套钢带铠装电力电缆VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43 聚氯乙烯绝缘聚氯乙烯敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。

聚乙烯护套钢丝铠装电力电缆YJV YJLV 交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中，电缆不能承受机械外力作用。

YJY YJLY 聚乙烯护套电力电缆YJV22 YJLV22 YJV23 YJLV23 交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。

聚乙烯护套钢带铠装电力电缆YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43 交联聚乙烯绝缘聚氯乙烯敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。

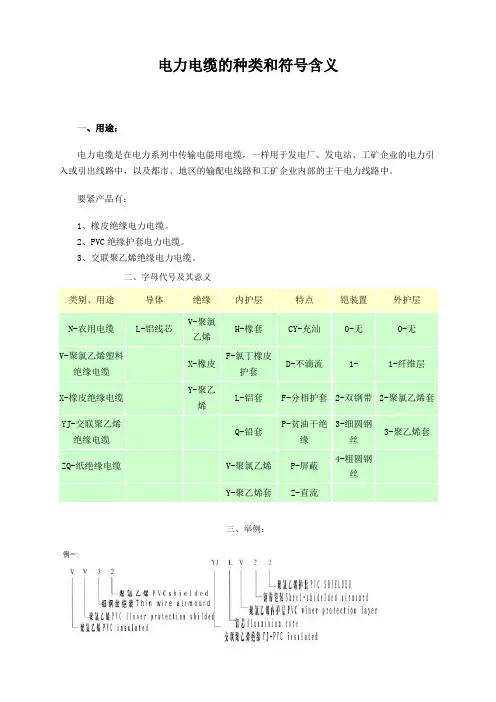

电力电缆的种类和符号含义
一、用途：
电力电缆是在电力系列中传输电能用电缆，一样用于发电厂、发电站、工矿企业的电力引入或引出线路中，以及都市、地区的输配电线路和工矿企业内部的主干电力线路中。

要紧产品有：
1、橡皮绝缘电力电缆。

2、PVC绝缘护套电力电缆。

3、交联聚乙烯绝缘电力电缆。

二、字母代号及其意义
类别、用途导体绝缘内护层特点铠装置外护层
N-农用电缆L-铝线芯V-聚氯
乙烯
H-橡套CY-充汕0-无0-无
V-聚氯乙烯塑料绝缘电缆X-橡皮
F-氯丁橡皮
护套
D-不滴流1- 1-纤维层
X-橡皮绝缘电缆Y-聚乙
烯
L-铝套F-分相护套2-双钢带2-聚氯乙烯套
YJ-交联聚乙烯绝缘电缆Q-铅套
P-贫油干绝
缘
3-细圆钢
丝
3-聚乙烯套
ZQ-纸绝缘电缆V-聚氯乙烯P-屏蔽4-粗圆钢
丝
Y-聚乙烯套Z-直流三、举例：
四、型号、名称和使用范畴：
型号
名称使用范畴铜芯铝芯
VV VLV 聚氯乙烯绝缘聚氯乙烯护套电力电
缆
敷设在室内、管道内、隧
道内
VV VLV 聚氯乙烯绝缘聚乙烯护套电力电缆敷设在室内、管道内、隧
道内
VV22 VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护
套电缆敷设在地下，能承担机械
外力作用
VV23 VLV23 聚氯乙烯绝缘钢带铠装聚乙烯护套电缆
五、电缆结构简图：
1、导体
2、绝缘
3、外护套
4、绕包带
5、内护层
6、钢带。

电缆符号及意义电线电缆符号及意义BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV都是电线的一些型号。

B系列电线属于布电线，因此以B开头。

电压为300/500V的电线根据用途分为电磁线和通用绝缘电线。

绝缘电线也称为布电线，指包覆绝缘层的电线，包括各种连接线和安装线。

其中V代表PVC聚氯乙烯即塑料，L代表铝芯，T代表铜芯（一般省略不写），R代表软，增加导体根数可以使电线更软。

例如，BV是铜芯聚氯乙烯绝缘电线，BLV是铝芯聚氯乙烯绝缘电线，BVR是铜芯聚氯乙烯绝缘软电线。

以上电线结构为导体+绝缘。

以2.5mm2为例，BV有1根直径为1.78mm和7根直径为0.68mm两种，BLV有1根直径为1.78mm，BVR有19根直径为0.41mm。

RV是铜芯聚氯乙烯绝缘连接软电线，比BVR更软，2.5mm2的RV有49根0.25mm铜丝。

RVV是铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，比RV多了一层塑料护套。

此外，我们最常用的“护套线”是BVVB，铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，即2根BV线加一层白色护套。

护套线是指带有护套层的单芯或多芯电线，带护套的电线更安全。

常用的护套线有RVV、BVV、RVVB、BVVB等型号。

护套线可分为硬护套线和软护套线两种，根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般为多芯，扁护套线一般为单芯。

YJV电缆含义YJV电缆全称为交联聚乙烯绝缘聚氯乙烯护套电力电缆，其中Y代表聚乙烯，J代表交联，V代表聚氯乙烯护套。

YJV电缆芯数可为单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等，规格从1.5平方到240平方不等，颜色为黑色。

铜质为国标无氧铜（紫铜），护套为聚氯乙烯PVC。

YJV电缆按GB《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时也可根据用户需要定做电缆。

YJV电缆适用于室内、电缆沟、管道、隧道等，也可埋在松散的土壤中，不能承受外力作用，一般用于电路传输的主干道，额定电压为电力线路输配电用（一般额定电压为U0/U）0.6/1---26/35kv。

型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5mm1：代表单芯SYWV 75-5-1S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR:软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR:阻燃R:软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12mm型号、名称RV铜芯氯乙烯绝缘连接电缆（电线）AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面）0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

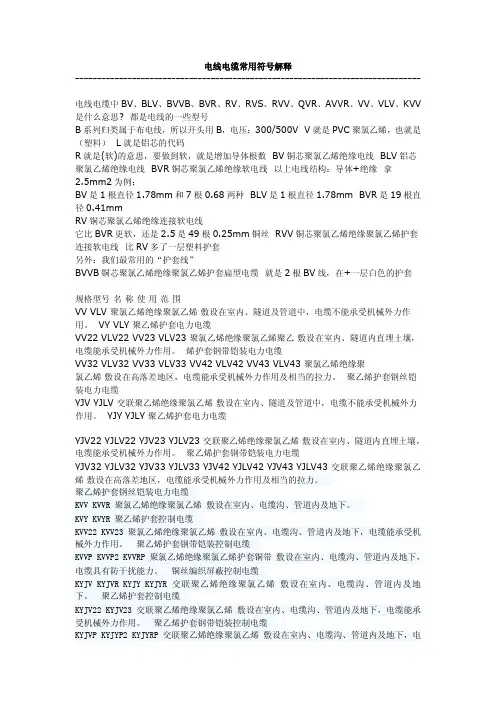

电线电缆常用符号解释-------------------------------------------------------------------------------电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV 是什么意思? 都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料） L就是铝芯的代码R就是(软)的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套规格型号名称使用范围VV VLV 聚氯乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中，电缆不能承受机械外力作用。

VY VLY 聚乙烯护套电力电缆VV22 VLV22 VV23 VLV23 聚氯乙烯绝缘聚氯乙烯聚乙敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。

烯护套钢带铠装电力电缆VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43 聚氯乙烯绝缘聚氯乙烯敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。

聚乙烯护套钢丝铠装电力电缆YJV YJLV 交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中，电缆不能承受机械外力作用。

YJY YJLY 聚乙烯护套电力电缆YJV22 YJLV22 YJV23 YJLV23 交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。

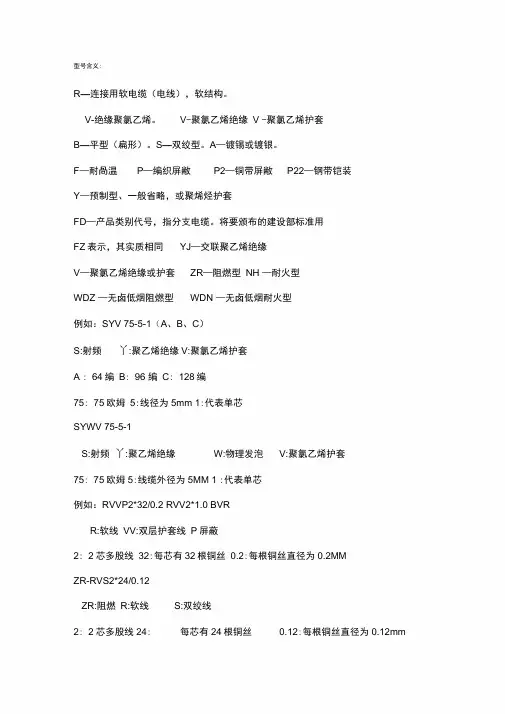

型号含义:R—连接用软电缆（电线），软结构。

V-绝缘聚氯乙烯。

V-聚氯乙烯绝缘V -聚氯乙烯护套B—平型（扁形）。

S—双绞型。

A—镀锡或镀银。

F—耐咼温P—编织屏敝P2—铜带屏敝P22—钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH —耐火型WDZ —无卤低烟阻燃型WDN —无卤低烟耐火型例如：SYV 75-5-1（A、B、C）S:射频丫:聚乙烯绝缘V:聚氯乙烯护套A : 64编B: 96 编C: 128编75: 75欧姆5:线径为5mm 1:代表单芯SYWV 75-5-1S:射频丫:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75: 75欧姆5:线缆外径为5MM 1 :代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR:软线VV:双层护套线P屏蔽2: 2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR:阻燃R:软线S:双绞线2: 2芯多股线24: 每芯有24根铜丝0.12:每根铜丝直径为0.12mm型号、名称RV铜芯氯乙烯绝缘连接电缆(电线)AVR镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV —105铜芯耐热105°C聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆Al 205AFS- 250AFP—250镀银聚氯乙氟塑料绝缘耐高温—60C ~250C连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数* (1*标称截面)0.6/1KV,如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面0.6/1KV ,如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数X标称截面-T,如：4X25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

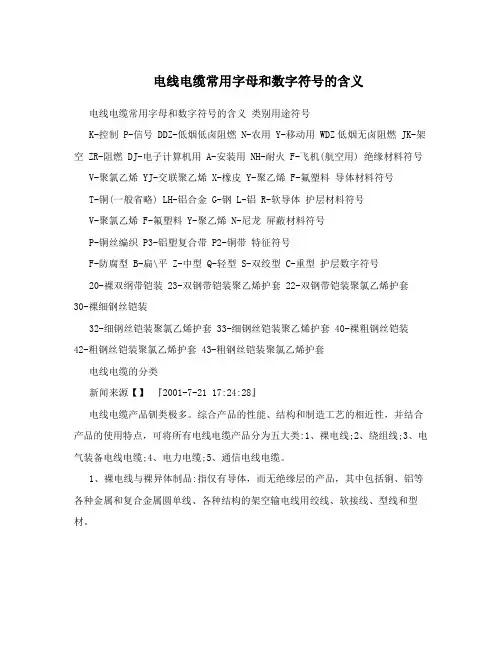

电线电缆常用字母和数字符号的含义电线电缆常用字母和数字符号的含义类别用途符号K-控制 P-信号 DDZ-低烟低卤阻燃 N-农用 Y-移动用 WDZ低烟无卤阻燃 JK-架空 ZR-阻燃 DJ-电子计算机用 A-安装用 NH-耐火 F-飞机(航空用) 绝缘材料符号V-聚氯乙烯 YJ-交联聚乙烯 X-橡皮 Y-聚乙烯 F-氟塑料导体材料符号T-铜(一般省略) LH-铝合金 G-钢 L-铝 R-软导体护层材料符号V-聚氯乙烯 F-氟塑料 Y-聚乙烯 N-尼龙屏蔽材料符号P-铜丝编织 P3-铝塑复合带 P2-铜带特征符号F-防腐型 B-扁\平 Z-中型 Q-轻型 S-双绞型 C-重型护层数字符号20-裸双纲带铠装 23-双钢带铠装聚乙烯护套 22-双钢带铠装聚氯乙烯护套30-裸细钢丝铠装32-细钢丝铠装聚氯乙烯护套 33-细钢丝铠装聚乙烯护套 40-裸粗钢丝铠装42-粗钢丝铠装聚氯乙烯护套 43-粗钢丝铠装聚氯乙烯护套电线电缆的分类新闻来源【】『2001-7-21 17:24:28』电线电缆产品钏类极多。

综合产品的性能、结构和制造工艺的相近性，并结合产品的使用特点，可将所有电线电缆产品分为五大类:1、裸电线;2、绕组线;3、电气装备电线电缆;4、电力电缆;5、通信电线电缆。

1、裸电线与裸异体制品:指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用绞线、软接线、型线和型材。

2、绕组线以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场所用的电线称为绕组线，其中包括具有各种特性的漆包线、纤维绕包线、无机绝缘线等。

3、电气装备用电线电缆:从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆，各种工农业装备中的电气安装线和控制信用电线电缆均属于这一类产品。

这类产品使用面最广，品种最多，而且大多要结合所用装备的特性的使用的环境条件来确定产品的结构、性能、因此，除大量的通用产品外，还有许多专用的特种产品。

电气符号大全SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下????矿用铠装控制电缆；MKVV22,MKVV32??2*,3*,4*4,------37*铠装控制电缆；KVV22,KVV32,KVVR22??2*,3*,4*4,------37*铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*,3*,4*4,------37*铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*,3*,4*4,------37*铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*,3*,4*4,------37*铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23?? 5对,10对------2400对,线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53?? 5对,10对------800对线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*??2*2*??3*2*?? ------30*2*铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6?型号含义：R－连接用软电缆（电线），软结构。

同轴电缆的符号
同轴电缆的符号主要有以下几种：
RG：物理发泡聚乙烯绝缘接入网电缆，用于同轴光纤混合网(HFC)中传输数据模拟信号。

SFT：半钢同轴电缆，高频率，衰减低，抗振动，冲击，应用于导航、雷达、卫星、移动通信。

SYWV (Y)、SYKV：有线电视、宽带网专用电缆结构，符号含义为(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘) + (锡丝+铝) +聚氯乙烯(聚乙烯)。

SDY：聚乙烯螺旋带绝缘视频电缆，主要作用广播电视和雷达系统等馈线，使用范围广、频带宽、传输功率大、损耗低等特点。

SYFY：发泡绝缘皱纹外导体射频同轴电缆，主要用于移动通信系统的基站和电子发射系统、具有使用频率高、衰减低、不受潮等特点。

LMR：地面移动无线通信主要用于移动通讯及无线电通讯天线馈线及地面基站用天线跳线。

D-FB：发泡聚乙烯绝缘射频同轴电缆，主要用于移动通讯及无线通讯天线馈线及地面基站用天线跳线，机房用馈线及天线连接线，军用数据信息传输等。

SYV：实心聚乙烯绝缘射频同轴电缆。

型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5mm 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12mm型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面）0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

电气符号大全SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

电缆通用符号电缆通用符号表示的含义电缆通用符号表示的含义标签：电线电缆电缆常识：电缆通常分为电力电缆和控制电缆两种。

1、电缆通用符号表示的含义：〔1〕[CZA、ZA+、ZA、ZB、ZC、ZD]－阻燃，[BTLY、NGA、YTTW、BTTZ、NHA、NHB]－耐火.A、B、C、D 代表等级。

〔2〕用途：电力电缆缺省表示，K－控制电缆，P－信号电缆，DJ－计算机电缆。

〔3〕绝缘层：V－聚氯乙烯，Y－聚乙烯，YJ－交联聚乙烯，X－橡皮，Z－纸。

〔4〕导体：T－铜芯缺省表示，L－铝芯。

〔5〕内护层(护套)：V－聚氯乙烯，Y－聚乙烯，Q－铅包，L－铝包，H－橡胶，HF－非燃性橡胶，LW－皱纹铝套，F－氯丁胶，N－丁晴橡皮护套。

〔6〕特征：统包型不用表示，F－分相铅包分相护套，D－不滴油，CY－充油，P－屏蔽，C－滤尘器用，Z－直流。

〔7〕铠装层：0－无，2-钢带，3－细圆钢丝，4－粗圆钢丝，6-非磁性金属带，7-非磁性金属丝。

〔8〕外被层：0－无，1－纤维层，2－聚氯乙烯护套，3－聚乙烯护套。

〔9〕额定电压。

以数字表示，kV。

2、常用电缆举例：VV 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。

VV22 铜芯聚氯乙烯绝缘聚氯乙烯铠装护套电力电缆。

YJV 铜芯交联聚乙烯绝缘，聚氯乙烯护套电力电缆，YJY铜芯交联聚乙烯绝缘，聚乙烯护套电力电缆，CZAYJY[ZA+YJY]铜芯交联聚乙烯绝缘，聚乙烯护套超A级阻燃电力电缆3、规格表示法的含义：规格采用芯数，标称截面MM2①单芯电缆规格表示法:同一回路电缆根数*(1*标称截面), 如:4*(1*185)+1*95②多芯绞合型电缆规格表示法:同一回路电缆根数*标称截面, 如:4*185+1*954、电压等级表示：如0.6/1KV，450/750V4、五芯电缆线径计算小常识：4根相、地线是1根保护地线的2倍。

如：4*185+1*95，185/2=92.5取95. 4*95+1*50，95/2=47.5取504*50+1*25，50/2=25取255、补充知识：单芯电缆线径规格6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、8006、电缆能够承受电流小口诀：（可以使用于电线，指的是铜芯电线缆）10下5 100上2 25/35四三界70/95两倍半含义：10平方以下每平方承受5倍的电流（如：10平方能够承受50安培的电流）100平方以上每平方承受2倍的电流25平方以下到10平方每平方承受4倍的电流.35平方以上到70平方每平方承受3倍的电流70平方和95平方每平方承受2.5倍的电流，电缆载流量不是固定的，不能单看截面。

型号含义：?R－连接用软电缆（电线），软结构。

?V－绝缘聚氯乙烯。

?V－聚氯乙烯绝缘 V－聚氯乙烯护套?B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

?F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套?FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘?V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型?例如：SYV?75-5-1(A、B、C）?S:?射频Y:聚乙烯绝缘V:聚氯乙烯护套?A：64编B：96编? C：128编75：75欧姆5：线径为5mm? 1：代表单芯?SYWV?75-5-1?? S:?射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套?75：75欧姆5：线缆外径为5MM?1：代表单芯?例如：RVVP2*32/0.2?RVV2*1.0?BVR?? R:?软线VV:双层护套线P屏蔽?2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM??ZR-RVS2*24/0.12?? ZR:?阻燃R:?软线? S:双绞线?2：2芯多股线24：每芯有24根铜丝?0.12：每根铜丝直径为0.12mm? ? 型号、名称?RV?铜芯氯乙烯绝缘连接电缆（电线）?AVR?镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）?RVB?铜芯聚氯乙烯平型连接电线?RVS?铜芯聚氯乙烯绞型连接电线?RVV?铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆?ARVV?镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆?RVVB?铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆?RV－105?铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆?AF－205AFS－250AFP－250?镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线?2、规格表示法的含义规格采用芯数、标称截面和电压等级表示?①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面）0.6/1KV，?如：4*(1*185)+1*95?0.6/1KV??②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面0.6/1KV，?如：4**185+1*95?0.6/1KV?? ③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T?3、完整的型号规格表示法?因为分支电缆包含主干电缆和支线电缆。
