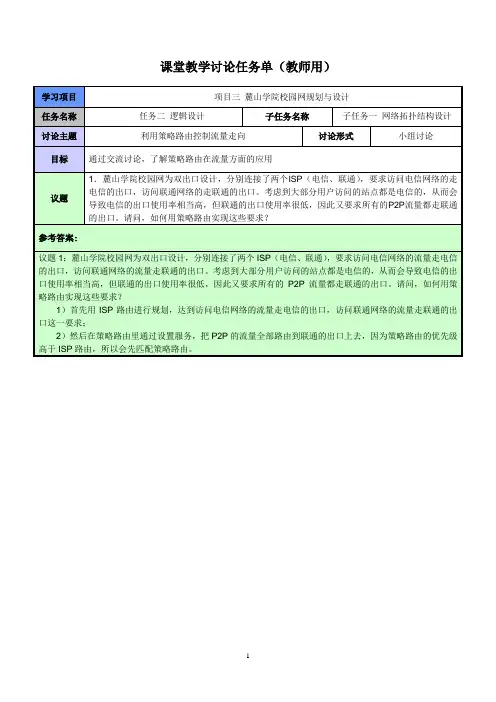

网络工程规划与设计案例教程项目三_任务二_课堂教学讨论任务单__IP地址规划的内容与要求__教师用

欧宇公司办公网建设方案书目录一、工程概况 (3)1、工程详述 (3)2、项目工期 (3)二、需求分析 (3)1、网络要求 (3)2、系统要求 (3)3、用户要求 (4)4、设备要求 (4)三、网络系统设计规划 (5)1、网络设计指导原则 (5)2、网络设计总体目标 (5)3、网络IP 地址规划 (6)4、网络技术方案设计 (6)5、网络应用系统选择 (7)6、网络安全系统设计 (8)7、网络管理维护设计 (10)四、网络布线系统设计 (12)1、布线系统总体结构设计 (12)2、工作区子系统设计 (12)3、水平子系统设计 (13)4、管理子系统设计 (13)5、设备间子系统设计 (13)一、工程概况1、工程详述欧宇公司是一家电子产品销售公司，拥有包括财务部、技术部、人事部、后勤部以及销售和售后服务部在内的5个部门，共150多名员工；租用一栋办公楼的1~6层作为公司办公和经营的场所，第一层作为公司的营业厅，其余各层作为公司的办公部门。

根据欧宇公司网络建设的现有需求，并考虑到未来的发展趋势，需要进行办公信息化建设，建立一个统一的办公信息网络，满足数据、语音、视频、图像、多媒体等信息的传输，实现企业用户管理、办公自动化、业务系统和Internet访问等，提高公司的办公效率，加强部门与部门之间、公司与合作伙伴之间的联系。

2、项目工期20112年5月28日-------2012年6月28日二、需求分析1、网络要求满足公司信息化的要求,为各类应用系统提供方便、快捷的信息通路；具有良好的性能，能够支持大容量和实时性的各类应用；能够可靠运行，具有较低的故障率和维护要求。

提供网络安全机制，满足公司信息安全的要求，具有较高的性价比，未来升级扩展容易，保护用户投资；用户使用简单、维护容易，为用户提供良好的售后服务。

主干网负责各个子网和应用服务的连接，为信息交换提供有效的高速通道。

系统主干采用千兆以太网10000M交换，下属子网采用千兆以太网，网络协议采用TCP/IP协议，整个网络应考虑语音、视频、数据等的综合应用。

课堂教学讨论任务单（教师用）学习项目项目一网络工程项目认知任务名称任务三网络工程规划与设计子任务名称子任务三网络技术选型讨论主题家庭上网接入方式讨论形式小组讨论目标通过交流讨论，了解当前接入互联网的方式、特点、所需设备及连接方式。

议题1、目前有哪些ISP可以提供用户接入互联网服务？2、居民家庭上网有哪些方式？3、每种接入方式的特点（接入速率、价格）。

4、如何解决家庭多用户上网？5、每种接入方式所需设备及连接方式。

参考答案:议题1：目前有哪些ISP可以提供用户接入互联网服务？主要有中国电信、中国移动、中国联通等议题2：居民家庭上网有哪些方式？1）56K MODEM上网已经淘汰（56K MODEM属不对称传输，56K猫的下传（网到用户）速度为56Kbps，而上传（用户到网）速度只有33.6Kbps），一般使用公用通用帐号和密码（如帐号16300；密码16300），不需要单独的申请。

2）ISDN上网已经淘汰，ISDN实现了端到端的数字连接；ISDN可实现双向对称通信，并且最高速度可达到64Kbps或128Kbps；ISDN可实现包括语音、数据、图像等综合性业务的传输。

3）XDSL上网（目前主流接入方式）目前已经比较成熟并且投入使用的数字用户线方案有ADSL、HDSL、SDSL和VDSL（ADSL的快速版本）等，这些方案都是通过一对调制解调器来实现，其中一个调制解调器放置在电信局，另一个调制解调器放置在用户一端。

在使用DSL浏览因特网时，不需要另外再缴纳电话费，因为通过ADSL上网并没有经过电话交换网接入Internet，只占用PSTN线路资源和宽带网络资源，所以只需要缴纳ADSL月租费。

国内目前主流宽带接入方式是ADSL（Asymmetric Digital Subscriber Line）非对称数字用户线（下行速率从512Kbit/s到8Mbit/s，而上行速率则从64Kbit/s到1Mbit/s。

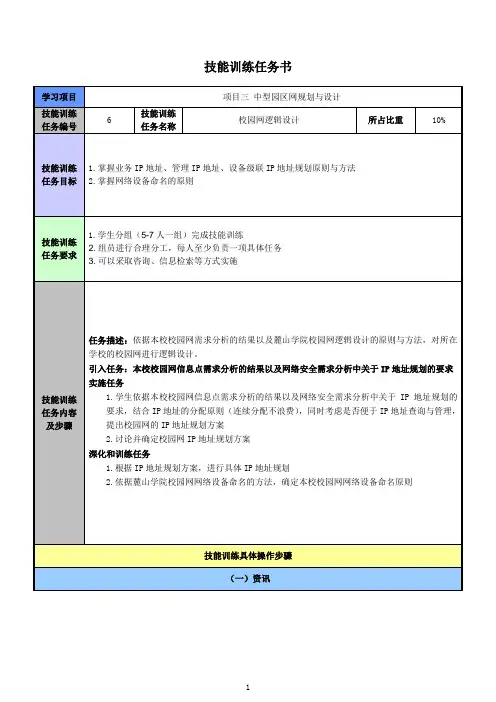

网络工程规划与设计案例教程项目三_任务二_校园网网络拓扑结构设计、网络技术选型技能训练任务书网络工程规划与设计案例教程项目三_任务二_校园网网络拓扑结构设计、网络技术选型技能训练任务书一、项目行业、技术标准网络工程在设计、建网、用网、管网过程中主要有以下5 项国家标准,实施项目中要求遵循如下规范:二、项目环境场地包括11-108, 11-308 等两个标准网络工程实验室。

环境依据需求和特点设计。

环境标准要求、照明和通风良好; 提供稳定的水、电, 并提供应急的备用电源; 提供一个灭火器和垃圾箱。

1．硬件设备2．软件环境3．材料清单二、项目说明1．注意事项:（1）请按照以下环境, 检查项目中使用硬件设备、网线和Console 线等设备、材料和软件是否齐全, 计算机设备是否能正常使用。

（2）操作过程中, 需要及时保存设备配置。

实训过程中, 不要关闭任何设备, 不要拆、动硬件连接。

（3）仔细阅读任务书, 分析网络需求, 按照任务书要求, 进行设备配置和调试, 若第二、三部分中提及的路径不存在, 须学生按要求创建。

（4）项目训练时间为1 周。

2．项目内容:1）综合布线及耗材--视频教学2）项目指标体系--知识与技能点三、网络功能描述图1 某公司网络拓扑结构图某企业的网络拓朴如图 1 所示, 总公司网络中使用了两台三层交换机Switch-A 和Switch-B 提供内部网络的互联, 使用一台二层交换机Switch-A作为服务器的接入, 网络边缘采用一台路由器Router-A用于连接到分公司,总公司网络运行的是动态路由协议OSPF; 总公司路由器与分公司路由器Router-B 点对点连接, 并且封装的是PPP 协议, 为了安全考虑两台路由器需要使用CHAP 验证机制。

所有设备之间连接拓扑如图1, 各设备连接接口及接口地址规划如表1 所示。

题目中未说明的密码均设置为123。

四、配置要求1．组网及网络设备配置基本要求:（1）正确制作10 根网线并按拓朴图要求将设备正确连接。

网络工程规划与设计案例教程项目三_任务二_校园网网络拓扑结构设计、网络技术选型技能训练任务书一、项目行业、技术标准网络工程在设计、建网、用网、管网过程中主要有以下5 项国家标准，实施项目中要求遵循如下规范：二、项目环境场地包括11-108，11-308 等两个标准网络工程实验室。

环境依据需求和特点设计。

环境标准要求、照明和通风良好；提供稳定的水、电，并提供应急的备用电源；提供一个灭火器和垃圾箱。

1．硬件设备2．软件环境3．材料清单二、项目说明1．注意事项：（1）请按照以下环境，检查项目中使用硬件设备、网线和Console 线等设备、材料和软件是否齐全，计算机设备是否能正常使用。

（2）操作过程中，需要及时保存设备配置。

实训过程中，不要关闭任何设备，不要拆、动硬件连接。

（3）仔细阅读任务书，分析网络需求，按照任务书要求，进行设备配置和调试，若第二、三部分中提及的路径不存在，须学生按要求创建。

（4）项目训练时间为1 周。

2．项目内容：1）综合布线及耗材--视频教学2）项目指标体系--知识与技能点三、网络功能描述图1 某公司网络拓扑结构图某企业的网络拓朴如图 1 所示，总公司网络中使用了两台三层交换机Switch-A 和Switch-B 提供内部网络的互联，使用一台二层交换机Switch-A作为服务器的接入，网络边缘采用一台路由器Router-A用于连接到分公司，总公司网络运行的是动态路由协议OSPF；总公司路由器与分公司路由器Router-B 点对点连接，并且封装的是PPP 协议，为了安全考虑两台路由器需要使用CHAP 验证机制。

所有设备之间连接拓扑如图1，各设备连接接口及接口地址规划如表1 所示。

题目中未说明的密码均设置为123。

四、配置要求1．组网及网络设备配置基本要求：（1）正确制作10 根网线并按拓朴图要求将设备正确连接。

（2）根据拓扑图命名交换机和路由器名称。

（3）按要求连接设备并正确配置路由器和交换机的接口IP。

信和学院校园网络解决方案1 方案背景早在1994年，我国的高等教育信息化建设便随着中国教育科研网示范工程的开展而启动，近年来更是得到了迅猛的发展。

而由于信息网络技术对传统教学的改革和推进，高校校园网的建设也已成为各高校基础建设的重要部分，一方面它为学校提供各种本地网络应用，另一方面它是沟通学校校园网内外部网络的桥梁。

也正因为校园网络的复杂性和重要性，高校校园网已逐渐成为黑客的聚集地。

一方面是由于网络病毒、黑客工具的泛滥，而另一方面，高校学生——这群精力充沛的年轻一族对新鲜事物有着强烈的好奇心，他们有着探索的高智商和冲劲，却缺乏全面思考的责任感。

据有关数字显示，目前校园网遭受的恶意攻击，90%来自高校网络内部，如何保障校园网络的安全成为高校校园网络建设时不得不考虑的问题。

高校校园网中网络应用人数很多，并且随着网络应用技术的不断丰富，高校校园网应用也愈发复杂，例如F TP文件传输等大数据量的访问，产生了巨大的网络流量。

如何高速进行网络传输，对网络设备提出了很高的要求。

随着远程教育、视频会议和VO D等越来越多的多媒体业务在高校校园网上的运行，尤其当业务量猛增时，会造成时延、抖动、丢包等现象，而这对于实时的、时延敏感的网络应用，如视频会议、I P电话，便会产生严重的影响。

因此保障特殊业务的正常使用，是高校的网络建设中必须要考虑的方面。

本方案以信和学院校园网为背景。

学院含一个校区，约500个信息点。

现已建成学生机房两个，已完成图书馆管理系统、电子阅览室的建设。

2需求分析信和学院网络必须具备教学、管理和通信三大功能。

主要包括以下建设需求：1.必须能够向网内外提供WW W、Em ai l服务，并且必须向网内提供Ft p、V od、DNS服务。

向图书馆及必要部门提供数据库服务。

2.网络中心必须能够对设备实现远程管理，网管软件应该具有完善的功能，并能够跟踪记录网管的操作和辩别网管信息。

3.必须能够记录用户上网日志，必须能够限制用户上网的带宽。
