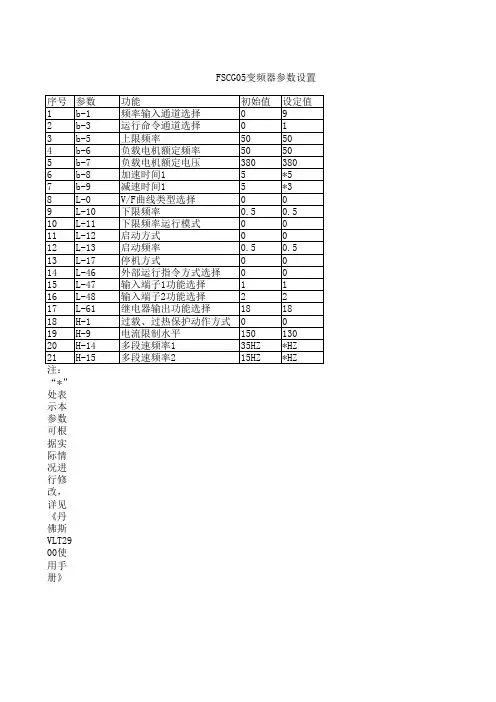

康沃FSCG05变频器参数

第四章功能参数一览表表中符号说明：
×——表示该参数在运行过程中不能更改；
* ——表示该参数与变频器的型号有关；
---- ——表示该参数为保留参数，显示“----”。

参数d- 13、d- 32显示符号与外部输入端子状态的对应关系如下：
编码地址是指通过RS485接口访问这些监控参数时所需要指定的地址。

X1X2X3X4REV FWD LED 亮：表示有效
LED 灭：表示无效
端子状态
端子状态 端子状态
端子状态
输出状态 输出状态
当前输入端子状态：
有效：X1、X4、X5、X6、X7、RST 、
FWD
无效：X2、X3、REV 无效 输出端口状态：
无效：OC2 有效：OC1
4.5保护功能及对策
4.6 故障记录查询
本系列变频器记录了最近6次发生的故障代码以及最后1次故障时的变频器输出参数，查询这些信息有助于查找故障原因。

故障信息与状态监控参数统一存贮，请参照键盘操作方法查询信息。

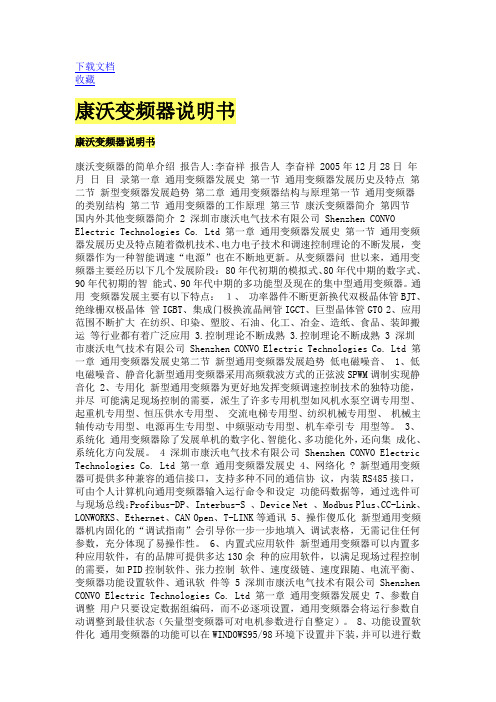

下载文档收藏康沃变频器说明书康沃变频器说明书康沃变频器的简单介绍报告人:李奋祥报告人李奋祥 2005年12月28日年月日目录第一章通用变频器发展史第一节通用变频器发展历史及特点第二节新型变频器发展趋势第二章通用变频器结构与原理第一节通用变频器的类别结构第二节通用变频器的工作原理第三节康沃变频器简介第四节国内外其他变频器简介 2 深圳市康沃电气技术有限公司 Shenzhen CONVO Electric Technologies Co. Ltd 第一章通用变频器发展史第一节通用变频器发展历史及特点随着微机技术、电力电子技术和调速控制理论的不断发展，变频器作为一种智能调速“电源”也在不断地更新。

从变频器问世以来，通用变频器主要经历以下几个发展阶段： 80年代初期的模拟式、80年代中期的数字式、90年代初期的智能式、90年代中期的多功能型及现在的集中型通用变频器。

通用变频器发展主要有以下特点：１、功率器件不断更新换代双极晶体管BJT、绝缘栅双极晶体管IGBT、集成门极换流晶闸管IGCT、巨型晶体管GTO 2、应用范围不断扩大在纺织、印染、塑胶、石油、化工、冶金、造纸、食品、装卸搬运等行业都有着广泛应用 3.控制理论不断成熟 3.控制理论不断成熟 3 深圳市康沃电气技术有限公司 Shenzhen CONVO Electric Technologies Co. Ltd 第一章通用变频器发展史第二节新型通用变频器发展趋势低电磁噪音、 1、低电磁噪音、静音化新型通用变频器采用高频载波方式的正弦波SPWM调制实现静音化 2、专用化新型通用变频器为更好地发挥变频调速控制技术的独特功能，并尽可能满足现场控制的需要，派生了许多专用机型如风机水泵空调专用型、起重机专用型、恒压供水专用型、交流电梯专用型、纺织机械专用型、机械主轴传动专用型、电源再生专用型、中频驱动专用型、机车牵引专用型等。

3、系统化通用变频器除了发展单机的数字化、智能化、多功能化外，还向集成化、系统化方向发展。

目 录前 言 (5)第一章 注意事项 (7)1.1安全标识定义 (7)1.2安装注意事项 (7)1.3使用注意事项 (10)1.4报废注意事项 (14)第二章 安装与配线 (15)2.1产品技术指标及规格 (15)2.2系列型号说明 (17)2.3安装环境要求 (17)2.4变频器的安装尺寸 (18)2.5操作面板尺寸 (20)2.6盖板的拆卸与安装 (21)2.7操作面板的拆卸与安装 (21)2.8安装方向与空间 (22)2.9变频器的配线 (23)2.10回路端子台的配线 (31)2.11JP跳线说明 (38)2.12接线说明 (39)2.13各功率保护功能表 (45)第三章 操作与运行 (46)3.1面板操作 (46)3.2名词术语说明 (47)3.3键盘参数拷贝 (49)3.4面板功能说明 (51)3.5键盘操作方法 (52)3.6变频器的运行 (56)第四章 功能参数一览表 (59)4.1基本运行参数（B参数） (59)4.2中级运行参数（L参数） (60)4.3高级运行参数（H参数） (63)4.4应用扩展参数（E参数） (66)4.5状态监控参数一览表 (67)4.6保护功能及对策 (69)4.7故障记录查询 (70)第五章 功能详细说明 (72)5.1基本运行参数( B参数) (72)5.2中级运行参数（L参数） (76)5.3高级运行参数（H参数） (99)5.4应用扩展参数（E参数） (113)第六章 RS485通讯协议 (120)6.1自定义协议： (120)6.1.1概述 (120)6.1.1.1 协议内容 (120)6.1.1.2 适用范围 (120)6.1.2总线结构及协议说明 (120)6.1.2.1 总线结构 (120)6.1.2.2 协议说明 (121)6.1.2.3 报文结构 (123)6.1.2.4 报文数据编码 (124)6.1.3．使用范例 (129)6.2M ODBUS通讯协议: (131)6.2.1协议内容 (131)6.2.2应用方式 (131)6.2.3总线结构 (131)6.2.4协议说明 (131)6.2.5通讯帧结构 (132)6.2.6命令码及通讯数据描述 (135)6.2.6.1命令码：03H（0000 0011），读取N个字（Word）(最多可以连续读取5个字) (135)6.2.6.2命令码：06H（0000 0110），写一个字(Word)1376.2.6.3通讯帧错误校验方式 (139)6.2.6.4通信数据地址的定义 (142)6.2.6.5 Modbus错误通讯时的响应 (145)第七章 使用范例 (147)7.1面板控制起、停，面板电位器设置频率 (147)7.2三线制控制模式 (148)7.3外部控制方式、外部电压设定频率 (149)7.4多段速运行、外部控制方式 (150)7.5可编程多段速控制 (151)7.6多台变频器的联动控制(群组控制) (152)7.7用变频器构成闭环控制系统 (156)7.8用上位机(PC)控制多台变频器 (157)第八章 选件 (158)8.1远控线缆和远控适配器 (158)8.2供水附件 (158)8.2.1．适用范围 (158)8.2.2．外形尺寸 (158)8.2.3．供水附件与变频器的连接 (159)8.2.4．系统配线图（4泵方式） (160)8.2.5．供水控制及模式 (161)8.2.6．参数设置 (161)8.3制动组件 (162)第九章 维护与保养 (164)9.1日常检查与保养 (164)9.2定期维护 (165)9.3易损部件的检查与更换 (166)9.3.1 滤波电容 (166)9.3.2 冷却风扇 (166)9.4存放及保修 (166)9.4.1 存放 (166)9.4.2 保修 (166)附录 G2/G3-G5功能码对应表 (168)前 言感谢您选用博世力士乐（西安）电子传动与控制有限公司的变频调速器（以下简称变频器）！FSCG05 (即G5/P5)系列变频器是公司自主开发、生产的高性能变频器，该产品采用高品质的元器件、优质材料，并融合高新微电脑控制技术制造而成。

康沃FSCG05P05变频器说明书康卡公司推出的FSCG05P05变频器是一款高性能、高可靠性的电器设备。

在工业自动化控制领域，变频器是一种常见的设备，主要用于对电机转速的调节和控制。

本篇文章将详细介绍FSCG05P05变频器的主要性能参数、特点及使用注意事项，以帮助读者更好地了解和使用该设备。

1、FSCG05P05变频器的主要性能参数FSCG05P05变频器的额定电压为380V，频率范围为50/60Hz，额定输出电流为5A。

该变频器具有多种运行模式，包括定速模式、调速模式、多点速度控制模式等。

同时，该设备还具有多种保护功能，如过流保护、过热保护、欠压保护等，可以有效保障设备的安全稳定运行。

2、FSCG05P05变频器的特点FSCG05P05变频器具有多种特点，其中比较突出的包括：(1)体积小、重量轻：相比传统的变频器设备，FSCG05P05变频器体积更小，重量更轻，便于安装和维护。

(2)运行稳定：FSCG05P05变频器采用先进的控制技术和高品质的电子元器件，能够保证设备的运行过程中稳定性和可靠性。

(3)易于操作：该设备采用数字化控制系统，用户可以通过简单的按钮设定和参数调整实现对设备的操作和控制。

(4)节能环保：FSCG05P05变频器具有节能环保的特点，通过实时控制电机的转速，可以避免过度能耗和资源浪费。

3、FSCG05P05变频器的使用注意事项在使用FSCG05P05变频器时，需要注意以下事项，以确保设备的安全、稳定运行：(1)设备的负载应在额定负载范围内，过载操作容易导致设备的损坏。

(2)安装时应避免电缆过长和过小，以免导致稳压性变差和操作不稳定。

(3)按照设备说明书进行接线和安装，确保电器设备的接地工作。

(4)设备需要定期维护和保养，检查设备运行状态、电缆连接和接线端子是否松动等情况。

(5)在更换设备配件时，应选择与原配件相同规格、型号和技术参数的产品，并严格按照说明书操作。

总之，FSCG05P05变频器具有高可靠性、稳定运行、易于操作等特点，是工业自动化控制领域的优秀设备。

Convo 变频器 2013u VFC 2600u FSCS01u FSCG05u FSCZ01/Z02博世力士乐 (西安)电子传动与控制有限公司2产品采用高性能功率模块，确保设备运行稳定可靠；高速微电脑芯片配以高效的专业控制软件，保证设备始终运行在最佳状态；壳体和配件由数控设备自动完成加工，美观坚固；引入ISO9001质量体系，最大化消除质量隐患，承诺提供给客户最优的产品。

Convo 在解决变频器各种应用问题方面是您强大的合作伙伴。

我公司高能效的变频器产品可以提供精准的程序及速度调控，为您实现可观的能源减耗。

作为博世力士乐品牌家族的成员，我们始终致力于为我们的客户呈递高品质的变频器产品。

3公司介绍博世力士乐 (西安) 电子传动与控制有限公司致力于在中国工控传动领域发展，这也是博世力士乐未来在中国工控传动领域成功的重要保证。

博世力士乐 (西安) 电子传动与控制有限公司是德国博世集团的全资子公司。

力士乐是独一无二的，因为在世界市场上，没有其他的品牌能向顾客提供所有的传动与控制技术。

专业化与一体化并举，正因如此，我们在驱动、控制及运动控制技术等领域成为了世界性的榜样。

所有这一切既给予我们鼓舞，也赋予我们责任。

博世力士乐，The Drive & Control Company，独一无二。

4节能目前Convo系列变频器在中国区域内应用于众多行业，如纺织、印染、冶金、电力、石油、化工、建筑楼宇、市政、建材、机床等，其应用节能率在风机、水泵行业尤其突出，另外在球磨机、空压机、注塑机、压铸机等专用设备上也非常明显，节能率最高可达到60 %。

5系列产品技术指标Convo6VFC 2600系列变频器玲珑实惠、简单可靠功能强大的迷你变频器单相220 V 0.4-2.2 kW三相380 V 0.4-4.0 kW产品特点玲珑n比以往产品小40 %n零距离无缝并排安装，节省安装空间实惠n高性价比，内置PID，内置制动单元n高过载能力，无需增档使用n高节能率，省电30 %n高利用率，面板可拆卸，切换使用简单n操作便捷，参数可复制n维护容易，风扇可自由拆卸，1.5 kW以下自冷散热n调试方便，结构化参数组n功能智能，自动限流，自/手动转矩提升，转速捕获可靠n卓越品质来自博世标准生产系统n系统的安规和可靠性测试n保护完善 (缺相、相间短路、对地短路、过流、过压、欠压、过载、过热、电机热保护)n电路板增强涂层，防尘、防腐蚀行业应用食品包装u覆膜机u包装机u制袋机暖通空调u风机u水泵机床行业u线切割u自动精研机u磨床u轴承加工纺织行业u绕纱机u卷验机陶瓷行业u打磨机u送粉机u釉线设备其他设备u传送带u跑步机7高性能VF C 2600采用进口核心器件，系统智能化防呆设计，低频性能明显提升，满足3 Hz/150 %的启动转矩，功能强劲且十分节能，能够满足150 %/1 min 过载需求的同时具备180 %/2s 的高过载能力。

FSCG05 系列变频器三相 380V 0.75-350kW行业应用u 暖通空调： 风机，水泵，压缩机u 电力石化: 搅拌机，离心机，注水泵u 机床行业： 磨床，车床，刨床u 纺织行业： 大圆机，定型机，卷验机功能强大n 功率范围宽广 (0.75-350kW)n 控制功能全面，内置 PID ，定时计数器，摆频，16段速运行，智能防呆n 7 路可编程数字输入，3 路专属数字输入 3 路模拟输入，2 路模拟输出n 恒压供水专用附件经济实惠n 性价比高n 节电率高 (25%-60%)n 回报率高 (风机水泵寿命延长 20%)使用简单n G/P 合一，选型灵活n LCD & LED 中文液晶及数码双重显示，面板参数复制n 瞬时停电再启动，掉电自记忆功能，无需重复参数设置n 风扇可拆除，便于维护清理稳定可靠n 十年市场鉴定n 卓越品质来自博世标准生产系统n 保护完善 (缺相，短路，过流，过压，欠压，过载，过热等)n 电路板增强涂层，防尘防腐蚀— 高性能通用变频器 —电气与机械参数博世力士乐 (西安) 电子传动与控制有限公司FSCG05 系列变频器三相 380V 0.75-350kW行业应用u 暖通空调： 风机，水泵，压缩机u 电力石化: 搅拌机，离心机，注水泵u 机床行业： 磨床，车床，刨床u 纺织行业： 大圆机，定型机，卷验机功能强大n 功率范围宽广 (0.75-350kW)n 控制功能全面，内置 PID ，定时计数器，摆频，16段速运行，智能防呆n 7 路可编程数字输入，3 路专属数字输入 3 路模拟输入，2 路模拟输出n 恒压供水专用附件经济实惠n 性价比高n 节电率高 (25%-60%)n 回报率高 (风机水泵寿命延长 20%)使用简单n G/P 合一，选型灵活n LCD & LED 中文液晶及数码双重显示，面板参数复制n 瞬时停电再启动，掉电自记忆功能，无需重复参数设置n 风扇可拆除，便于维护清理稳定可靠n 十年市场鉴定n 卓越品质来自博世标准生产系统n 保护完善 (缺相，短路，过流，过压，欠压，过载，过热等)n 电路板增强涂层，防尘防腐蚀— 高性能通用变频器 —电气与机械参数博世力士乐 (西安) 电子传动与控制有限公司。

下载文档收藏康沃变频器说明书康沃变频器说明书康沃变频器的简单介绍报告人:李奋祥报告人李奋祥 2005年12月28日年月日目录第一章通用变频器发展史第一节通用变频器发展历史及特点第二节新型变频器发展趋势第二章通用变频器结构与原理第一节通用变频器的类别结构第二节通用变频器的工作原理第三节康沃变频器简介第四节国内外其他变频器简介 2 深圳市康沃电气技术有限公司 Shenzhen CONVO Electric Technologies Co. Ltd 第一章通用变频器发展史第一节通用变频器发展历史及特点随着微机技术、电力电子技术和调速控制理论的不断发展，变频器作为一种智能调速“电源”也在不断地更新。

从变频器问世以来，通用变频器主要经历以下几个发展阶段： 80年代初期的模拟式、80年代中期的数字式、90年代初期的智能式、90年代中期的多功能型及现在的集中型通用变频器。

通用变频器发展主要有以下特点：１、功率器件不断更新换代双极晶体管BJT、绝缘栅双极晶体管IGBT、集成门极换流晶闸管IGCT、巨型晶体管GTO 2、应用范围不断扩大在纺织、印染、塑胶、石油、化工、冶金、造纸、食品、装卸搬运等行业都有着广泛应用 3.控制理论不断成熟 3.控制理论不断成熟 3 深圳市康沃电气技术有限公司 Shenzhen CONVO Electric Technologies Co. Ltd 第一章通用变频器发展史第二节新型通用变频器发展趋势低电磁噪音、 1、低电磁噪音、静音化新型通用变频器采用高频载波方式的正弦波SPWM调制实现静音化 2、专用化新型通用变频器为更好地发挥变频调速控制技术的独特功能，并尽可能满足现场控制的需要，派生了许多专用机型如风机水泵空调专用型、起重机专用型、恒压供水专用型、交流电梯专用型、纺织机械专用型、机械主轴传动专用型、电源再生专用型、中频驱动专用型、机车牵引专用型等。

3、系统化通用变频器除了发展单机的数字化、智能化、多功能化外，还向集成化、系统化方向发展。

变频器型号说明：秦岭水泥 许普国 ２０１２．０２力士乐－康沃变频器简明调试及应用2.9.4基本运行配线图基本运行配线图如图2-18所示：图2-18基本运行配线图） 或（2~10V ）三相电正转反转可程编输脉冲输（也可作一般输故障选）-10V~10V 0V~10V 率频0~20mA 率频以上）以下）2.10.2控制回路端子(1)0.75-11KW机型的控制回路端子图如图2-29所示。

图2-29 控制回路端子图(2)15KW以上机型的控制回路端子如图2-30所示图2-30 控制回路端子图（3）控制回路端子功能说明种类 端子符号 端子功能 备注V+向外提供+5V/10mA电源或+10V/10mA电源 由控制板上JP1选择(参照图2-31)V- 向外提供-10V/10mA电源VI1 频率设定电压信号输入端1 0～10VVI2 频率设定电压信号输入端2 －10～10VII 频率设定电流信号输入正端（电流输入端）0～20mA模 拟 输入GND 频率设定电压信号的公共端（V+、V-电源地），频率设定电流信号输入负端（电流流出端）X1 多功能输入端子1 X2 多功能输入端子2 X3 多功能输入端子3 多功能输入端子的具体功能由参数L-47 ～ L-53供水附件接口CON2TA TC X2X4 X5 FWD CM REV OC1 GND V- II AM AORS485通讯X4 多功能输入端子4X5 多功能输入端子5 X6 多功能输入端子6X7 多功能输入端子7，也可作外部脉冲信号的输入端子 FWD 正转控制命令端 REV 逆转控制命令端 RST 故障复位输入端 与CM 端闭合有效。

CM 控制端子的公共端+24向外提供的+24V/50mA 的电源 （CM 端子为该电源地）AM可编程电压信号输出端，外接电压表头（由参数L-54设定）。

最大允许电流1mA 输出电压0～10V频率输出：11KW 及以下：OC 输出，使用CM 地 15KW 及以上：推挽输出，使用AM-地 0～50kHzAO电压/电流输出（使用AM-地）0～10V 或0～20mAAM-AM、AO 端子的公共端内部与GND 端相连OC 输出 OC1 OC2 可编程开路集电极输出（相对于CM 地），由参数L-59及L-60设定 最大负载电流50mA，最高承受电压24V继电器 输出TA TB TCTA-TB：常闭 TA-TC：常开触点容量：AC250V 1A 阻性负载 RS485通讯 A B RS485通讯端子E接地端子2.11 JP跳线说明JP 跳线在PCB 中位置示意图如图2-31(a)、(b)所示。
