电力系统的短路电流计算方法在电力系统的运行过程中，短路事故是一种常见的故障形式。
短路电流的计算是电力系统设计和运行中重要的一部分，对于确保电力系统的稳定和安全运行至关重要。
本文将介绍电力系统的短路电流计算方法。
一、短路电流的概念和意义短路电流是指在系统中发生短路故障时产生的电流。
短路故障是指两个或多个系统元件之间的短接，导致电流异常增加。
短路电流的大小直接关系到系统设备的安全运行和保护装置的选择。
因此，准确计算短路电流对于系统的设计和运行至关重要。
二、对称短路电流的计算方法对称短路电流是指发生对称型短路故障（如三相短路故障）时的电流。
对称短路电流的计算方法主要有两种：解析法和数值法。
1. 解析法解析法是通过应用基本的电路理论和计算公式来计算短路电流。
首先需要确定短路电流的路线，然后根据系统参数和电路拓扑关系计算短路电流。
这种方法的优点是计算结果准确，但对于复杂的系统结构和参数较多的情况下，计算过程繁琐。
2. 数值法数值法是通过建立系统的模型，根据短路电流计算方程和计算程序进行计算。
数值法的优点是计算过程简单，适用于复杂系统结构和参数较多的情况。
常用的数值法有潮流法、有限差分法和外推法等。
这些方法在复杂系统中具有较大的优势，得到了广泛应用。
三、非对称短路电流的计算方法非对称短路电流是指发生非对称型短路故障时的电流。
由于非对称故障导致的电流不对称，计算方法相对复杂。
1. 正序、负序和零序分量法正序、负序和零序分量法是计算非对称短路电流的常用方法之一。
该方法将非对称电流分解为三个分量，即正序、负序和零序分量。
通过计算各个分量的电流值，再结合系统的参数和拓扑关系进行计算。
这种方法在非对称分析和保护装置选择中应用广泛。
2. 矩阵法矩阵法是一种基于复数计算的方法，通过建立节点矩阵和支路矩阵，求解节点电压和支路电流的未知量。
这种方法具有较强的适应性，能够计算各种复杂情况下的非对称短路电流。
四、短路电流计算中的注意事项在进行短路电流计算时，还需注意以下几个方面：1. 系统参数的准确性系统参数对于计算结果的准确性具有重要影响。
电力系统短路电流计算电力系统短路电流计算是电力系统设计和运行中非常重要的一项工作。
短路电流是指在系统发生故障时电流的最大值，通常由短路电流计算来确定。
短路电流的计算对于保护设备的选择、电路设计和系统运行状态的分析都具有重要意义。
短路电流计算主要分为对称分量法和非对称分量法两种方法。
下面将对这两种方法进行详细介绍。
1.对称分量法：对称分量法是一种传统的短路电流计算方法，它将三相电流分解为正序、负序和零序三个对称分量，然后再计算每个分量的短路电流。
对称分量法的计算步骤如下：a.首先需要确定系统的短路电流初始值。
可以通过测量系统的各个节点电压和电流来获得。
一般来说，短路电流初始值取系统额定电流的2-3倍。
b.将系统的正常运行条件下的三相电流表示为复数形式：iA,iB和iC。
c.计算三相电流的正序分量：I1=(iA+α^2*iB+α*iC)/3，其中α=e^(j2π/3)，j为虚数单位。
d.计算三相电流的负序分量：I2=(iA+α*iB+α^2*iC)/3e.计算三相电流的零序分量：I0=(iA+iB+iC)/3f.计算每个分量的短路电流。
可以使用短路电流公式和阻抗矩阵来计算。
例如，正序分量的短路电流I1'=Z1*I1，其中Z1为正序阻抗。
g.将三个分量的短路电流叠加得到总的短路电流。
2.非对称分量法：非对称分量法是一种更加准确的短路电流计算方法，它考虑了系统故障时的非对称特性，可以更好地反映系统的短路电流分布。
非对称分量法的计算步骤如下：a.获取系统正常运行条件下的三相电流。
b. 将三相电流转换为abc坐标系下的矢量形式。
c.计算叠加故障电流矢量。
d. 将叠加故障电流矢量转换为dq0坐标系的正序、负序和零序分量。
e.根据正、负、零序分量计算短路电流。
非对称分量法相比于对称分量法更加准确，但在计算过程中需要考虑更多的参数和细节，计算复杂度较高。
需要注意的是，短路电流计算是在假设系统中所有设备均采用理想的电气参数的情况下进行的。

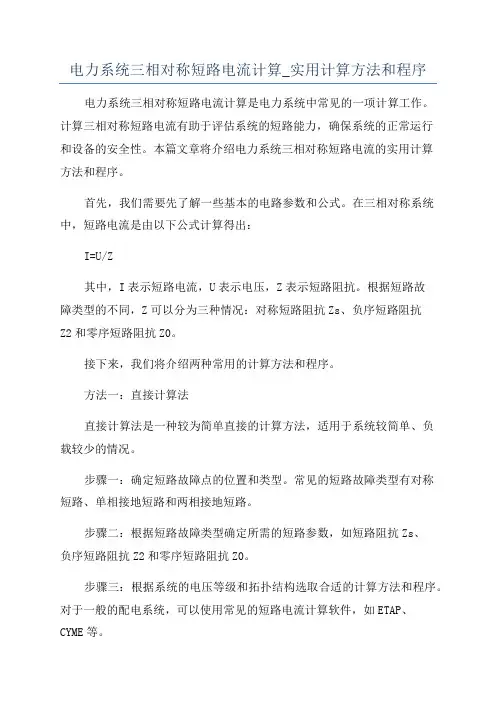

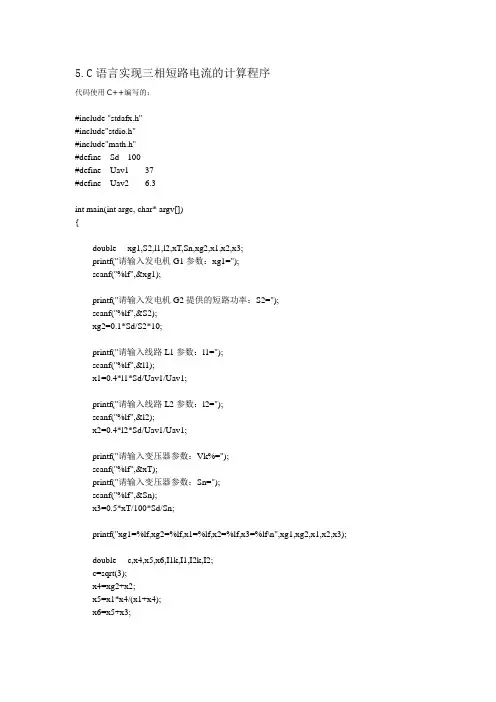

5.C语言实现三相短路电流的计算程序代码使用C++编写的：#include "stdafx.h"#include"stdio.h"#include"math.h"#define Sd 100#define Uav1 37#define Uav2 6.3int main(int argc, char* argv[]){double xg1,S2,l1,l2,xT,Sn,xg2,x1,x2,x3;printf("请输入发电机G1参数：xg1=");scanf("%lf",&xg1);printf("请输入发电机G2提供的短路功率：S2=");scanf("%lf",&S2);xg2=0.1*Sd/S2*10;printf("请输入线路L1参数：l1=");scanf("%lf",&l1);x1=0.4*l1*Sd/Uav1/Uav1;printf("请输入线路L2参数：l2=");scanf("%lf",&l2);x2=0.4*l2*Sd/Uav1/Uav1;printf("请输入变压器参数：Vk%=");scanf("%lf",&xT);printf("请输入变压器参数：Sn=");scanf("%lf",&Sn);x3=0.5*xT/100*Sd/Sn;printf("xg1=%lf,xg2=%lf,x1=%lf,x2=%lf,x3=%lf\n",xg1,xg2,x1,x2,x3);double c,x4,x5,x6,I1k,I1,I2k,I2;c=sqrt(3);x4=xg2+x2;x5=x1*x4/(x1+x4);x6=x5+x3;I1k=1/x5;I1=I1k*Sd/Uav1/c;printf("\n短路点在k1处时，短路电流标幺值I1k=%lf,有名值I1=%lf",I1k,I1);I2k=1/x6;I2=I2k*Sd/Uav2/c;printf("\n短路点在k2处时，短路电流标幺值I2k=%lf,有名值I2=%lf\n",I2k,I2);return 0;}。
短路电流的计算及步骤一、短路电流的计算步骤：1、首先绘出计算电路图2、接着，按所选择的短路计算点绘出等效电路图二、短路电流的计算方法：1、欧姆法2、标幺制法三、采用欧姆法进行三相短路电流的计算根据设计的供电系统图1-1所示。
电力系统出口断路器为SN10-10Ⅲ型。
可计算本饲料厂变电所高压10KV母线上k-1点短路和低压380V母线上k-2点短路的三相短路电流和短路容量。
图1-11.k-1点的三相短路电流和短路容量（U=10.5KV）(1)计算短路电流中各元件的电抗及总电抗1）电力系统的电抗：由附表8查得SN10-10Ⅲ型短路器的断流容量S=750MV·A,因此X===0.1472)架空线路的电抗：由表3-1得X=0.35/km,因此X=X l=0.35 (/km)5km=1.753)绘k-1点短路的等效电路图，如图1-2(a)所示，图上标出各元件的序号（分子）和电抗值（分母），并计算其总电抗为:X= X+ X=0.147+1.75=1.897图1-2 短路等效电路图（欧姆法）(2)计算三相短路电流和短路容量1）三相短路电流周期分量有效值===3.18 kA2)三相短路次暂态电流和稳态电流= = =3.18kA3)三相短路冲击电流及第一个周期短路全电流有效值=2.55=2.553.18kA=8.11kA=1.51=1.513.18kA=4.8kA4)三相短路容量==10.5KV3.18 kA=58.10MV·A2 K-2点的短路电流和短路容量（U=0.4KV）1）电力系统的电抗===2.132)架空线路的电抗==0.35(/km) 5km=2.543)电力变压器的电抗：由附录表5得%=5,因此X===84) 绘k-2点短路的等效电路图，如图5-2(b)所示，图上标出各元件的序号（分子）和电抗值（分母），并计算其总电抗为：= X+ X+ X//= X+ X+=6.753(2)计算三相短路电流和短路容量1）三相短路电流周期分量有效值===34.04kA2)三相短路次暂态电流和稳态电流= = =34.04kA3)三相短路冲击电流及第一个周期短路全电流有效值=1.84=1.8434.04kA=62.64kA=1.09=1.0934.04 kA=37.11Ka4)三相短路容量==0.4KV34.04 kA=23.69MV·A综上所述可列短路计算表，如下表1-1工厂变配电所的选择第一节工厂变配电所类型、所址的选择一、变配电所的任务便配电所担负着从电力系统受电，经过变压，然后配电的任务。
短路电流的计算及步骤一、短路电流的计算步骤：1、首先绘出计算电路图2、接着，按所选择的短路计算点绘出等效电路图二、短路电流的计算方法：1、欧姆法2、标幺制法三、采用欧姆法进行三相短路电流的计算根据设计的供电系统图1-1所示。
电力系统出口断路器为SN10-10Ⅲ型。
可计算本饲料厂变电所高压10KV母线上k-1点短路和低压380V母线上k-2点短路的三相短路电流和短路容量。
图1-11.k-1点的三相短路电流和短路容量（U=10.5KV）(1)计算短路电流中各元件的电抗及总电抗1）电力系统的电抗：由附表8查得SN10-10Ⅲ型短路器的断流容量S=750MV·A,因此X===0.1472)架空线路的电抗：由表3-1得X=0.35/km,因此X=X l=0.35 (/km)5km=1.753)绘k-1点短路的等效电路图，如图1-2(a)所示，图上标出各元件的序号（分子）和电抗值（分母），并计算其总电抗为:X= X+ X=0.147+1.75=1.897图1-2 短路等效电路图（欧姆法）(2)计算三相短路电流和短路容量1）三相短路电流周期分量有效值===3.18 kA2)三相短路次暂态电流和稳态电流= = =3.18kA3)三相短路冲击电流及第一个周期短路全电流有效值=2.55=2.553.18kA=8.11kA=1.51=1.513.18kA=4.8kA4)三相短路容量==10.5KV3.18 kA=58.10MV·A2 K-2点的短路电流和短路容量（U=0.4KV）1）电力系统的电抗===2.132)架空线路的电抗==0.35(/km) 5km=2.543)电力变压器的电抗：由附录表5得%=5,因此X===84) 绘k-2点短路的等效电路图，如图5-2(b)所示，图上标出各元件的序号（分子）和电抗值（分母），并计算其总电抗为：= X+ X+ X//= X+ X+=6.753(2)计算三相短路电流和短路容量1）三相短路电流周期分量有效值===34.04kA2)三相短路次暂态电流和稳态电流= = =34.04kA3)三相短路冲击电流及第一个周期短路全电流有效值=1.84=1.8434.04kA=62.64kA=1.09=1.0934.04 kA=37.11Ka4)三相短路容量==0.4KV34.04 kA=23.69MV·A综上所述可列短路计算表，如下表1-1工厂变配电所的选择第一节工厂变配电所类型、所址的选择一、变配电所的任务便配电所担负着从电力系统受电，经过变压，然后配电的任务。
电力系统的短路计算方法电力系统的短路计算是电力工程中的一项重要工作，它用于确定电力系统中可能出现的短路故障情况，并计算短路电流的大小。
短路电流是指在电力系统中由于设备故障或其他原因造成的电流突增现象，可能对设备和系统造成损坏甚至引发火灾等严重后果。
因此，进行短路计算是确保电力系统安全运行的必要步骤。
短路计算方法主要包括两种：潮流法和阻抗法。
潮流法是一种基于电力系统潮流计算的短路计算方法。
它通过建立电力系统的节点潮流方程，求解节点电压和功率的未知量，进而确定短路电流。
潮流法的基本原理是根据电力系统中的节点电压和功率之间的关系，通过迭代计算得到系统的潮流分布。
在短路计算中，我们需要假设短路点处的电压为零，然后通过潮流法计算其他节点的电压值，并根据电压值的变化来确定短路电流。
阻抗法是一种基于电力系统阻抗参数的短路计算方法。
它通过计算电力系统中各个设备的阻抗参数，并将其连接为等值电路，然后根据等值电路的阻抗来计算短路电流。
阻抗法的基本原理是利用电力系统中各个设备的阻抗参数，根据电路分析的方法计算短路电流。
在短路计算中，我们需要考虑电力系统中各个设备的阻抗值和连接方式，以及电源的类型和参数，然后根据电路的等效原理来计算短路电流。
在实际的短路计算中，我们首先需要收集电力系统的基本数据，包括各个设备的参数和连接方式，以及电源的类型和参数等。
然后，根据所采用的计算方法，建立电力系统的模型，并进行计算。
在计算过程中，我们需要注意选择合适的计算工具和算法，以及正确的计算参数和边界条件。
短路计算还需要考虑不同类型的短路故障，包括对称短路和非对称短路。
对称短路是指电力系统中出现的对称故障，即短路电流的各相之间相等。
非对称短路是指电力系统中出现的非对称故障，即短路电流的各相之间不相等。
在短路计算中，我们需要根据故障类型的不同，选择合适的计算方法和参数，以确保计算结果的准确性和可靠性。
电力系统的短路计算是电力工程中的重要内容，它用于确定电力系统中可能出现的短路故障情况，并计算短路电流的大小。
电力系统稳态分析中的短路电流计算方法电力系统的稳态分析是确保电力系统稳定运行的重要任务之一。
其中，短路电流计算是电力系统稳态分析的核心内容之一。
短路电流是指在电力系统中出现故障时，电流途径变得有限，导致电流异常增大的现象。
1. 短路电流的定义和影响因素短路电流是指在电力系统中发生故障时，通过短路路径的电流。
它的计算对电力系统的设备选择、保护装置的设置和设备的运行具有重要意义。
短路电流的大小受到以下几个主要因素的影响：- 系统电压：电压越高，短路电流越大。
- 故障点位置：故障点越靠近电源侧，短路电流越大。
- 系统阻抗：系统的电抗和阻抗越小，短路电流越大。
- 发电机容量：发电机容量越大，短路电流越大。
2. 短路电流计算方法短路电流的计算方法主要包括以下两种常用方法：对称分量法和潮流法。
(1) 对称分量法：对称分量法基于对称分量的概念，将三相电流分解为正序、负序和零序三个对称分量。
其中，正序分量代表正常运行的三相电流，负序分量代表系统的不平衡现象，而零序分量代表系统的故障短路电流。
通过计算零序分量即可得到短路电流。
对于对称分量法的计算过程，需要先求得正序电压和正序电流，再根据正序电流和负序电流的关系，求得负序电流。
最后，通过负序电流和零序电流的关系，计算得到零序电流，即故障短路电流。
(2) 潮流法：潮流法是基于电力系统的潮流计算理论，通过建立系统的节点支路矩阵和节点电流潮流方程组，求解得到短路电流。
潮流法相对复杂，但更为准确，适用于复杂的电力系统。
潮流法计算短路电流的步骤包括：a. 建立节点支路矩阵，确定节点间的电压关系；b. 建立节点电流潮流方程组，包括潮流平衡方程和支路电流方程；c. 求解潮流方程组得到节点电压和支路电流；d. 根据支路电流计算短路电流。
3. 短路电流计算的应用和意义短路电流的计算结果对电力系统的设备选型、保护装置的设置和运行具有重要意义。
以下是短路电流计算结果的一些应用和意义：- 设备选型：短路电流计算可以确定设备在故障短路电流下的能力，从而指导设备选型。
电力系统中的短路电流分析与计算在电力系统中，短路电流是一种非常常见的现象。
当电气设备发生故障时，短路电流会通过设备，从而导致设备烧坏或者影响系统的正常运行。
因此，短路电流分析和计算对于电力系统的安全和稳定运转至关重要。
一、短路电流的概念短路电流是指在电力系统中，当电流在设备中流动时，由于外界原因或者内部故障造成的电路截面发生变化，从而导致电阻变小，电流猛增的现象。
短路电流的大小决定了电力系统的额定断路容量，也是电气设备选型和保护装置选用的重要依据。
二、短路电流的分析方法1. 支路法分析支路法分析是在电力系统中较为常见的一种短路电流计算方法。
首先，需要将电力系统根据支路逐一分析，计算出每一段电路的电阻、电抗和电容等参数，再根据短路故障点位置，确定故障点所在的电路并通过支路公式分别计算出每条支路的短路电流，最后将所有分路电流相加得出故障点的短路电流。
2. 进行暂态仿真暂态仿真是一种在计算机上进行模拟的短路电流计算方式。
通过模拟故障前和故障后电力系统的状态，根据系统的动态特性预测故障点的短路电流。
这种方法具有计算精度高、适用范围广等特点，但同时也需要耗费大量的计算资源。
3. 等效电路法分析等效电路法分析是将电力系统简化为等效电路的方式进行短路电流计算。
通过将电力系统转化为电子电路的形式，并将系统各部分抽象为电路元件，最终得出等效电路及各元件的参数，从而计算短路电流。
这种方法计算简单，适用范围广，但考虑的因素较为简单，精度相对较低。
三、短路电流计算的影响因素1. 系统电压系统电压对计算的短路电流具有重要影响，随着电压的降低，短路电流也不断降低。
因此在进行短路电流计算时，我们需要考虑电力系统的额定电压和初始电压等因素。
2. 故障位置电力系统中，故障位置对短路电流计算至关重要。
根据故障点所在的输电线路、变电站、变压器等等因素，来确定故障位置所在的支路，并通过支路法或等效电路法等进行计算。
3. 电气设备参数在短路电流计算中，电气设备的参数包括电阻、电容和电感等，都会对计算结果产生影响。
电力系统的短路电流计算电力系统的短路电流计算是电力工程中一个非常重要的环节，它可以帮助工程师确保电力系统的运行安全和稳定。
短路电流计算通常涉及到电力系统的拓扑结构、电气设备的参数以及电源的特性等多个方面，本文将详细介绍短路电流计算的方法和步骤。
一、短路电流计算的目的短路电流计算的主要目的是确定电力系统中的各个节点、支路以及设备上出现短路时所产生的电流大小，从而判断设备和电气系统是否能够承受这些电流并确保系统的正常运行。
通过短路电流计算，我们可以评估电力系统的稳定性、选择合适的保护设备以及确定设备参数和系统结构等重要工作。
二、短路电流计算的方法1. 传统短路电流计算法传统的短路电流计算法主要通过手工计算实现，通常包括以下几个步骤：首先，需要确定电力系统的拓扑结构，包括各个节点的连线关系和支路连接情况；其次，需要收集系统中各个设备的参数，如电流互感器、变压器、发电机等的额定值以及阻抗等参数；然后，根据短路电流计算公式，对各个节点进行计算，并确定电流的大小和方向；最后，通过对计算结果的分析，判断系统的稳定性和是否需要采取相应的措施进行改进。
2. 计算软件辅助短路电流计算法随着计算机技术的不断发展，短路电流计算方法也得到了很大的改进。
现在，我们可以利用专业的电力系统计算软件来辅助进行短路电流的计算。
这些软件可以根据用户输入的电力系统拓扑结构和设备参数，自动进行计算并输出结果。
相比传统的手工计算方法，计算软件的优势在于可以大大提高计算效率和准确性，并且可以处理更加复杂的电力系统结构和参数。
三、短路电流计算的步骤无论是传统的手工计算方法还是计算软件辅助计算方法，短路电流计算的步骤大体上是相似的，下面是一个典型的短路电流计算的步骤：1. 收集系统参数：包括电力系统的拓扑结构、设备参数以及电源特性等信息。
2. 建立短路电流模型：根据系统参数，建立电力系统的等值电路模型，主要包括发电机、线路、变压器、负荷等元件。
班级：姓名：学号：作业要求编写程序计算图1所示算例系统的潮流及三相短路电流。
潮流计算：方法不限，计算系统的节点电压和相角。
短路电流：4号母线发生金属性三相短路时（z f=0），分别按照精确算法和近似算法计算短路电流、系统中各节点电压以及网络中各支路的电流分布，并对两种情况下的计算结果进行比较。
电路图及参数图1 3机9节点系统表1 9节点系统支路参数计算步骤进行系统正常运行状态的潮流计算，求得(0)i U &形成不含发电机和负荷的节点导纳矩阵Y N ；将发电机表示为电流源iI &(/i di E jx ''=&)和导纳i y (1/di jx '=)的并联组合；节点负荷用恒阻抗的接地支路表示；形成包括所有发电机支路和负荷支路的节点导纳矩阵Y ，即在Y N 中的发电机节点和负荷节点的自导纳上分别增加发电机导纳i y 和负荷导纳,LD iy （*,,22LD i LDi LDiLD ii i S P jQ y V V -==）； 利用1Z Y-=，计算节点阻抗矩阵，从而得到阻抗矩阵中的第f 列；利用公式(6-7)或(6-10)计算短路电流；利用公式(6-8)或(6-11)计算系统中各节点电压；利用公式(6-9)计算变压器支路的电流；对输电线路利用П型等值电路计算支路电流。
计算结果节点导纳矩阵Yn ： Columns 1 through 50 0 0 0 + 00 0 0 0 00 0 0 0 00 + 0 0 +0 0 0 +0 0 0 + 00 0 + 0 0 +0 0 0 0 00 0 0 + 0 0 Columns 6 through 90 0 0 00 0 + 0 00 0 0 0 ++ 0 0 00 + 0 00 0 +0 + 00 + ++ 0 +电压幅值：电压相角：节点有功：节点无功：修正后的节点导纳矩阵Y：Columns 1 through 50 0 0 0 + 00 0 0 0 00 0 0 0 00 + 0 0 +0 0 0 +0 0 0 + 00 0 + 0 0 +0 0 0 0 00 0 0 + 0 0 Columns 6 through 90 0 0 00 0 + 0 00 0 0 0 ++ 0 0 00 + 0 00 0 +0 + 00 + ++ 0 +节点阻抗矩阵Z的第4列：+++++++++精确计算结果：短路电流：模值：相角：节点电压模值：支路电流：i j Iij1 4 7 9 5 +4 6 +5 7 +6 9 +7 8 +8 9 +近似计算结果：短路电流：模值：相角：节点电压模值：五、程序流程图六、程序及输入文件文件：文件：l=9;%支路数n=9;%节点数m=6;%PQ节点数Yn=zeros(n);%初始化节点导纳矩阵Y DATA1=xlsread('',1);%计算节点导纳矩阵Yfor k=1:li=DATA1(k,1);j=DATA1(k,2);R=DATA1(k,3);X=DATA1(k,4);B2=DATA1(k,5);Yn(i,i)=Yn(i,i)+1i*B2+1/(R+1i*X);Yn(j,j)=Yn(j,j)+1i*B2+1/(R+1i*X);Yn(i,j)=Yn(i,j)-1/(R+1i*X);Yn(j,i)=Yn(j,i)-1/(R+1i*X);enddisp('节点导纳矩阵Yn：');disp(Yn);G=real(Yn);B=imag(Yn);DATA2=xlsread('',2);P=zeros(1,n);Q=zeros(1,n);U=ones(1,n);P(2:n)=DATA2(2:n,3);Q(4:n)=DATA2(4:n,4);U(1:3)=DATA2(1:3,5);%设置节点电压初值e(1)=DATA2(1,5);e(2:n)=;f(1:n)=;%设置迭代次数t=0;tmax=10;while t<=tmax%计算f(x)a(1:n)=;c(1:n)=;for i=2:nfor j=1:na(i)=a(i)+G(i,j)*e(j)-B(i,j)*f(j);c(i)=c(i)+G(i,j)*f(j)+B(i,j)*e(j);endendfor i=2:ndeltaP(i)=P(i)-e(i)*a(i)-f(i)*c(i);endfor j=4:ndeltaQ(j)=Q(j)-f(j)*a(j)+e(j)*c(j);endfor k=2:3deltaU2(k)=U(k)*U(k)-e(k)*e(k)-f(k)*f(k);endfx=[deltaP(2:n) deltaQ(4:n) deltaU2(2:3)]';%计算雅克比矩阵Jfor i=2:nfor j=2:nif i~=jH(i,j)=-(G(i,j)*e(i)+B(i,j)*f(i));N(i,j)=B(i,j)*e(i)-G(i,j)*f(i);elseH(i,j)=-a(i)-(G(i,i)*e(i)+B(i,i)*f(i));N(i,j)=-c(i)+(B(i,i)*e(i)-G(i,i)*f(i));endendendfor i=4:nfor j=2:nif i~=jM(i,j)=B(i,j)*e(i)-G(i,j)*f(i);L(i,j)=G(i,j)*e(i)+B(i,j)*f(i);elseM(i,j)=c(i)+(B(i,i)*e(i)-G(i,i)*f(i));L(i,j)=-a(i)+(G(i,i)*e(i)+B(i,i)*f(i));endendendfor i=2:3for j=2:nif i~=jR(i,j)=0;S(i,j)=0;elseR(i,j)=-2*e(i);S(i,j)=-2*f(i);endendendJ=[H(2:n,2:n) N(2:n,2:n);M(4:n,2:n) L(4:n,2:n);R(2:3,2:n) S(2:3,2:n)];if max(abs(fx))<%输出结果break;else%求解修正方程获得dxdx=-J^(-1)*fx;dx=dx';e(2:n)=e(2:n)+dx(1:n-1);f(2:n)=f(2:n)+dx(n:2*(n-1));t=t+1;endendif t>tmaxstr='潮流计算不收敛';disp(str);elsea(1:n)=;c(1:n)=;for i=1:nfor j=1:na(i)=a(i)+G(i,j)*e(j)-B(i,j)*f(j);c(i)=c(i)+G(i,j)*f(j)+B(i,j)*e(j);endendfor i=1:nU(i)=e(i)+1i*f(i);amp(i)=abs(U(i));arg(i)=angle(U(i));P(i)=e(i)*a(i)+f(i)*c(i);Q(i)=f(i)*a(i)-e(i)*c(i);enddisp('电压幅值：');disp(amp);disp('电压相角：');disp(arg);disp('节点有功：');disp(P);disp('节点无功：');disp(Q);end%计算短路电流f=4;zf=;%修正节点导纳矩阵Xd=DATA2(1:3,6);E=DATA2(1:3,7);for i=1:3Ii(i)=E(i)/(1i*Xd(i));endY=Yn;for i=1:3Y(i,i)=Y(i,i)+1/(1i*Xd(i));endfor j=4:nY(j,j)=Y(j,j)+(-P(j)+1i*Q(j))/(U(j)*U(j)); enddisp('修正后的节点导纳矩阵Y：');disp(Y);disp('节点阻抗矩阵Z的第4列：');disp(Z(:,4));%精确计算disp('精确计算结果：');U0=U;If=U0(f)/(Z(f,f)+zf);amp=abs(If);arg=atand(imag(If)/real(If));disp('短路电流：');disp('模值：');disp(amp);disp('相角：');disp(arg);for i=1:nU(i)=U0(i)-Z(i,f)*If;amp=abs(U);enddisp('节点电压模值：');disp(amp);disp('支路电流：');str=['i ''j '' Iij'];disp(str);for k=1:li=DATA1(k,1);j=DATA1(k,2);r=DATA1(k,3);x=DATA1(k,4);z=r+1i*x;I=(U(i)-U(j))/z;str=[num2str(i) ' ' num2str(j) ' ' num2str(I)];disp(str);end%近似计算disp('近似计算结果：');U0(1:n)=;If=U0(f)/(Z(f,f)+zf);amp=abs(If);arg=atand(imag(If)/real(If));disp('短路电流：');disp('模值：');disp(amp);disp('相角：');disp(arg);U(i)=U0(i)-Z(i,f)*If;amp=abs(U);enddisp('节点电压模值：'); disp(amp);。
