CASIO fx—5800计算器 工程测量与公路测量程序

卡西欧fx-5800p计算器测量程序（作者：水江华）1.坐标反算程序"ZBFS QH1-4"◢Deg：Fix 3←┘"X+YiS(m）="?A←┘Lb1 0:"X+YiE(m)，0=>END="?B←┘Abs（B）=0=>Goto E←┘Arg（B-A)→JJ<0=>J+360→J"DIST(m）="：Abs（B-A)◢"α（DMS)=":J▶DMS◢Goto 0←┘Lb1 E:"ZBFS QH1-4=>END"2.坐标正算程序"ZBZS QH1-3"◢Deg：Fix 3←┘"XS(m)= "？A:"YS(m)= "？B←┘Lb1 1:"DIST(m)= "？L←┘If L≤0:Then Goto 2:IfEnd←┘"α（Deg)="？R←┘A+Lcos（R）→C←┘B+Lsin（R）→D←┘Fix 3："XE(m)= ":C◢"YE(m)= ":D◢Goto 1←┘Lb1 2:"ZBZS QH1-3=>END"3.单一闭、附合导线近似平差程序"BFHDXPC QH1-8"◢Deg:Norm 1:FreqOn←┘n→N←┘If List Y[N]=0:Then N-1→DimZ:Goto 0←┘Else N→DimZ:Goto 1: IfEnd←┘Lb1 0: "CLOSE Or CONECT TRA VE"◢"ANGLE NUM=":N◢"SIDE NUM=":N-1◢"UNKNOWN P NUM=":N-2◢"CLOSE(0)，CONNECT(≠0)="?→Z←┘Fix 3："XA(m)，≤0=>αA→B(Deg)="？A←┘If A>0：Then "YA(m)= "？B：Else "αA→B(Deg)="？R：IfEnd←┘"XB(m)= "？C:"YB(m)= "？D←┘C+Di→U：U→V←┘If A>0：Then Pol（C-A，D-B）：Cls←┘J<0=>J+360→J：J→R←┘"DIST A→B(m)="：I◢"αA→B(DMS)="：R▶DMS◢IfEnd←┘If Z≠0：Then "XC(m)= "？E:"YC(m)= "？F←┘E+Fi→V←┘"XD(m)，≤0=>αC→D(Deg)="？G←┘If G>0：Then "YD(m)= "？H←┘Pol（G-E，H-F）：Cls←┘J<0=>J+360→J：J→S←┘"DIST C→D(m)="：I◢"αC→D(DMS)="：S▶DMS◢Else "αC→D(Deg)="？S：IfEnd←┘Else If R>180：Then R-180→S：Else R+180→S：IfEnd←┘IfEnd←┘∑y→M←┘For 1→I To N←┘If I=1：Then R+List X[I]→L：Else L+List X[I]→L：IfEnd←┘If L>180：Then L-180→L：Else L+180→L：IfEnd←┘Nent←┘3600(L-S)→T←┘"α CLOSE ERROR(S)="：T◢40→W←┘Abs(T)>W=>"α CLOSE ERROR OVRE!"←┘-T÷N÷3600→P：0→O←┘For 1→I To N←┘If I=1：Then R+List X[I]+P→L←┘Else L+List X[I] +P→L：IfEnd←┘If L>180：Then L-180→L：Else L+180→L：IfEnd←┘If I<N：Then List Y[I]<L→Z[I] ：Z[I]+O→O：IfEnd←┘Nent←┘3600(L-S)→T←┘"CHECK α CLOSE ERROR(S)="：T◢U+O-V→O←┘Int(M÷Abs(O))→K←┘"DELTA X(m)= "：ReP(O)◢"DELTA Y(m)= "：ImP(O)◢"RELAT CLOSE ERROR=1÷"：K◢K<4000=>"RELAT CLOSE ERROR OVER! "←┘For 1→I To N-1←┘Z[I]-OList Y[I]÷M→X←┘If I=1：Then U+X→Y：Else Y+X→Y：IfEnd←┘Norm 1："POINT n="：I◢Fix 3："X(m)= "：ReP(Y)◢"Y(m)= "：ImP(Y)◢Nent←┘Y-V→Q←┘"CHECK X (m)= "：ReP(Q)◢"CHECK Y (m)= "：ImP(Q)◢Goto E←┘Lb1 1："NO DIRECT TRA VE"◢"ANGLE NUM="：N-1◢"SIDE NUM="：N◢"UNKNOWN P NUM="：N-1◢"XA(m)= "？A:"YA(m)= "？B←┘"XB(m)= "？C:"YB(m)= "？D←┘A+Bi→U:C+Di→V←┘0→H:U+List Y[1]<H→Z[1]←┘For 1→I To N-1←┘H+List X[1]→H←┘If H>180：Then H-180→H：Else H+180→L：IfEnd←┘以下未完程序由读者完成。

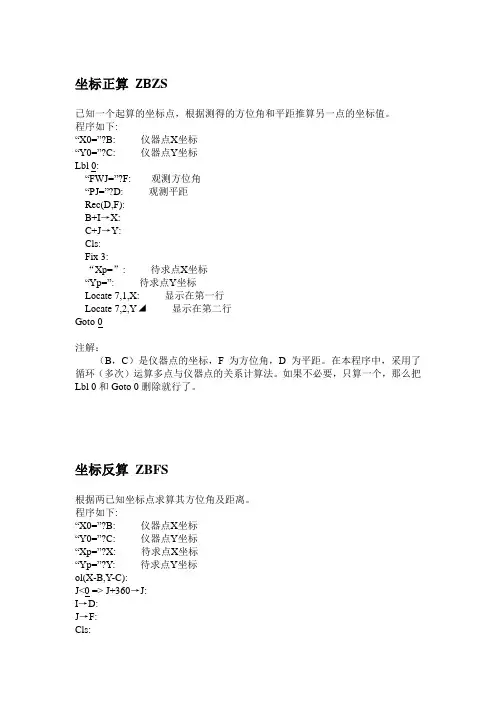

坐标正算ZB ZS已知一个起算的坐标点，根据测得的方位角和平距推算另一点的坐标值。

程序如下:“X0=”?B: 仪器点X坐标“Y0=”?C: 仪器点Y坐标Lbl 0:“FWJ=”?F: 观测方位角“PJ=”?D: 观测平距Rec(D,F):B+I→X:C+J→Y:Cls:Fix 3:“Xp=”: 待求点X坐标“Yp=”: 待求点Y坐标Locate 7,1,X: 显示在第一行Locate 7,2,Y◢显示在第二行Goto 0注解：（B，C）是仪器点的坐标，F为方位角，D为平距。

在本程序中，采用了循环（多次）运算多点与仪器点的关系计算法。

如果不必要，只算一个，那么把Lbl 0和Goto 0删除就行了。

坐标反算ZBFS根据两已知坐标点求算其方位角及距离。

程序如下:“X0=”?B: 仪器点X坐标“Y0=”?C: 仪器点Y坐标“Xp=”?X: 待求点X坐标“Yp=”?Y: 待求点Y坐标ol(X-B,Y-C):J<0 => J+360→J:I→D:J→F:Cls:“FWJ=”: 计算的方位角F►DMS◢按度分秒显示“PJ=”: 计算的平距Locate 10,3,D◢平距显示在第三行注解:执行程序计算时,首先询问四变量两个点的坐标（B，C）、（X，Y）。

为了明了显示结果具体是何意思，特地使用字符串“PJ=”表示平距，字符串“FWJ=”表示方位角，但要注意是字符串而非变量名。

直线段坐标计算ZXZBJS单一直线段任意里程位各点的坐标计算。

程序如下:直线起点里程→Q:直线起点X坐标→E:直线起点Y坐标→F:直线起点前进方位角→T:Lbl 0:2→DimZ:“KM=”?L: 待求点里程“L-1,R+1”?K: 待求点位于前进方向左侧为-1,右侧为+1“PJ=”?S: 待求点到线路设计中心的平距Rec(Abs(Q-L),T):E+I→Z[1]:F+J→Z[2]:If K=1:Then Rec(S,T+90):Else Rec(S,T+270):IfEnd:Z[1]+I→X:Z[2]+J→Y:Cls:Fix 3:“Xp=”: 计算的X坐标“Yp=”: 计算的Y坐标Locate 7,1,X: X坐标显示在第一行Locate 7,2,Y◢Y坐标显示在第二行Goto 0如果本程序不需要反复计算其它里程位的坐标值,可以将Lbl 0和Goto 0删除掉。

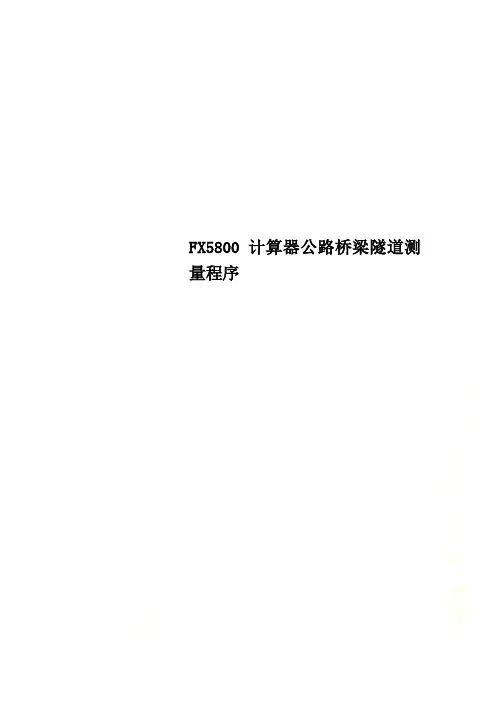

FX5800计算器公路桥梁隧道测量程序FX5800卡西欧计算器公路测量常用程序一、程序功能主要功能：采用交点法方式计算多条线路坐标正反算，可算任意复杂线型及立交匝道，包括C型，S型、卵型、回头曲线等；极坐标放样，全线路基边坡开挖口及坡脚放样计算、路基任意点设计高程、横坡、设计半幅宽度.隧道欠超挖放样计算。

新版本优化：1、优化程序语句、2、取消原线元法计算，化线元法为交点法。

3、高程计算修改,4、附计算坐标及高程参数设计要素输入实例二、源程序（绿色为程序名；蓝色为输入计算器内容）红色为网友调试后修改笔误。

0.总主程序（1、坐标计算放样程序2、坐标反算程序；3、高程计算查阅程序；4、路基半幅标准宽度查阅程序；5、路基边坡及开挖口放样程序；6、路基标准距离放样；7、桥梁锥坡计算放样程序；8、极坐标计算程序；9、隧道超欠挖计算程序）运行后按1~9数子约半秒，则选择1至9的程序，返回时，在桩号输入-1,返回选择计算类型。

输入-2,返回选择线路。

程序名：0（数子0）ClrMat:ClrVar:12→DimZ：Norm 2:Do:＂(XY=1，ZD=2 ，GC=3，GD=4， BP=5，FM=6，ZP=7，JS=8，SD=9)===>QING AN 1-9＂：Getkey→Z[3]:While Z[3]=35:Prog＂1XY”:WhileEnd:While Z[3]=36:Prog＂2ZD＂：WhileEnd: While Z[3]=37:Prog＂4.主程序:任意桩号位置的标准路基宽度计算程序名:4GDProg＂QX＂: Do: ＂KM＂?Z:Z=-1=>Stop:Z=-2=>Break:-1→D: Prog＂C＂:L→P：1→D: Prog＂C＂:Fix 3: ＂ LGD=＂: Loc ate 6,4,P：＂ RGD=＂:Locate 6,4,L：LpWhile Z≠-15、主程序:路基开挖边线及填方坡脚线放样程序程序名：5BPProg ＂DX＂:Prog＂QX＂:0.5→B: ＂TH-GD＂?B: B→Z[7]: D o:＂KM＂?Z:Z=-1=>Stop:Z=-2=>Break: Prog＂K＂: “X0＂? X:＂Y0＂?Y:Z[8]→M：＂M0＂?M:M→Z[8]: Porg＂B＂:D→P :P rog＂C＂:If D<0:Then 0.75-L→D:Else L-0.75→D: IfEnd: Prog“H”:H-0.03-Z[8] →G: Prog “W1”:If G>0:Then Goto T: IfEnd:-G→H:If H>E+F:Then L+M+N+U+C(H-E-F)+BF+AE→S:Goto 0: IfEnd:If H>E:Then L+M+N+ B(H-E)+AE→S:Goto 0:IfEnd:If H<E:Then L+M+HA→S:Goto 0:IfEnd:LbI T:If G>W：Then L+Z[7]+V+J(G-W)+IW→S:Else L+Z[7]+GI →S:IfEnd:LbI 0: Fix 2: P→D ：Abs（D）-S→T: ＂ LX=＂: Locate 6,4,T：Prog＂ZD＂:＂ TW=＂: Locate 6,4,G◢LpWhi le Z≠-16、主程序：定值放样路基桩计算填挖值程序名：6FMProg ＂DX＂:Prog＂QX＂: Do:＂KM＂?Z:Z=-1=>Stop:Z=-2=>B reak: Prog＂K＂: ?D: Porg＂A＂:Z[2]+90→A :I+Dcos(A→X: J+Dsin(A→Y:Prog＂XY＂:Prog＂JS＂:Z[8]→M:”M0”?M:M→Z [8]:Prog “H”:” TW=”:Locate 6,4,H-Z[8]: LpWhile Z≠-17、主程序：桥梁锥坡计算放样程序名：7ZPProg＂DX＂:Prog＂QX＂:＂Z0＂?Z:＂LD:Z-,Y+＂? D:Abs(D) →R: ＂LR＂?R: D→Z[7]:R→Z[10]:Z→Z[9]:Prog”C”:L→Z[1 0]:Prog”K”:Do:Z[10]→Y:＂L0:SZ+,DZ-＂?Y: Y=-1=>Stop:Y =-2=>Break: √(Z[7]2（1-Y2/Z[10]2）)→X：Z[9]+Y→Z: Prog”C”: If D>0:Then L+X→D:Else –L-X→D:IfEnd:Prog”A”: Z[2]+90→A :I+Dcos(A→X:J+Dsin(A→Y:Prog＂XY＂:Prog＂J S＂: LpWhile Y≠-18、主程序：由坐标计算方位角及距离程序名：8JSProg ＂DX＂:Do:?X: X=-1=>Stop:X=-2=>Break:?Y:Prog”JS”: LpWhile X≠-19、主程序：隧道超欠挖放样计算程序名：9SDProg＂DX＂:0.65→A:”CQHD”?A:A→Z[7]:Do:＂KM＂?Z:Z=-1=> Stop:Z=-2=>Break: Prog＂K＂: “X0＂?X:＂Y0＂?Y:Z[8]→M：＂M0＂?M:M→Z[8]: Porg＂B＂:D→Z[9]:0→D:Prog”H”:P rog”SD1”:Z[9] →D:Z[8]→M:Z[7]→X:Rcos(P→C:H+A→A:H+ B→B:C+A→E:If M<E:Then R-V→S:S=0=>Goto 1:√(S2-(B-A)2) S÷Abs(S→T:Abs(D-Q)-T→T:√(T2+(M-B)2)-V-X→L:Goto 0:If End:LbI 1:√((D-Q)2+(M-A)2)-R-X→L:LbI 0:Fix 2: ” L X=”: Locate 6,4,L:Prog”ZD”:“ H0=”: Locate 6,4,M-H◢L pWhile Z≠-110. 交点法正算子程序(Ａ)程序名：AP÷Abs(P→W:O-T+ΠR×Abs(P)÷180+H÷2-N÷2→Q:H→C:0→M:If Z≤O-T:Then Z-O→S:G→Z[2]:Goto 1: IfEnd:If Z≤O-T+H:Then Z-O+T→S:Prog “HX”:G+WK→Z[2]:A-T→A: G→E:Goto 2:IfEnd:If Z≤Q: Then 180(Z-O+T-0.5H)÷R÷Π→S : Prog”AB”:A+ R(1-Cos(S→E：B+Rsin(S→A:E→B:R→M:G+WS→Z[2]:A-T→A:G→E:Goto 2: IfEnd:If Z≤Q+N:Then Q+N-Z→S:N→H:Prog “HX”:G+P→E:E-WK→Z [2]:F-A→A:C→H:Goto 2:IfEnd:Z-Q-N+F→S:G+P→Z[2]: LbI 1:U+Scos(Z[2]→I:V+Ssin(Z[2]→J:Return:LbI 2:U+Acos(E)-WBsin(E→I:V+Asin(E)+WBcos (E→J11. 交点法反算子程序(Ｂ)程序名：B0→D:Do:Z+D→Z:Prog”A”:Pol(X-I,Y-J+×10-9:J-Z[2]→J:Is in(J→S:Icos(J→D:If M≠0:Then Pol(M-WS,D:JMΠ÷180→D: IfEnd: LpWhile Abs(D)>.001:Z+D→Z:S→D12.缓和曲线段直角坐标计算子程序(ＡB)程序名：ABH2÷R÷24-H∧(4)÷2688÷R∧(3)+H∧(6)÷506880÷R∧(5)- H∧(8)÷154828800÷R∧(7)→A:H÷2-H∧(3)÷240÷R2+ H∧(5)÷34 560÷R∧(4)- H∧(7)÷8386560÷R∧(6)+ H∧(9)÷3158507520÷R∧(8)→B13. 计算缓和曲线段坐标增量及偏角子程序(HX)程序名：HXS-S∧(5)÷40÷R2÷H2+S∧(9)÷3456÷R∧(4)÷H∧(4)-S∧(13)÷59 9040÷R∧(6)÷H∧(6)+S∧(17)÷175472640÷R∧(8)÷H∧(8)→A:S ∧(3)÷6÷R÷H-S∧(7)÷336÷R∧(3)÷H∧(3)+S∧(11)÷42240÷R ∧(5)÷H∧(5)-S∧(15)÷9676800÷R∧(7)÷H∧(7)+S∧(19)÷35300 97000÷R∧(9)÷H∧(9)→B:90S2÷Π÷R÷H→K:If S=0:Then 0→M:Else RH÷S→M:IfEnd14．高程计算子程序（H）程序名：HP rog “S1”:N-I→A:A÷Abs(A→W:R×Abs(A÷2→T:If Z<C-T: Then G+I(Z-C→H:Goto 0:IfEnd:If Z<C+T:Then G-TI+(I+(Z-C+T)W÷2÷R)×(Z-C+T→H:Goto 0: IfEnd:N→I: G+I(Z-C→H: LbI 0:If D=0:Then H→H:Return:Else Prog “I”:H+I(Abs(D) -K→H:IfEnd15.高程超高计算横坡子程序（I）程序名：IProg “I1”：If S=0:Then M→I: Return:Else If W=1:Then ((N-M)×(Z-C)÷S+M→I:Return:Else (((3((Z-C)÷S)2-2((Z-C)÷S)∧(3))×(N-M))+M→I:IfEnd:16．路基宽度子程序程序名：C1→S: Prog “G1”:Z-C→E:(B-A)E÷S+A→L17：极坐放样计算程序(计算放样点至置仪点方位角及距离) 程序名：JSZ[5]→K：Z[6]→L:Pol(X-K, Y-L:IF J<0:Then J+360→J:IFEn d:Int(J)+0.01Int(60Frac(J))+0.006Frac(60Frac(J→J: Fix 4:” FWJ=”: Locate 6,4,J：F ix 3:” S=”:Locate 6,4, I◢18．导线点子程序（DX）程序名：DXZ[5]→K:Z[6]→L:“X Z”?K:”YZ”?L:K→Z[5]:L→Z[6]19．线路选择子程序(线路选择输0时。

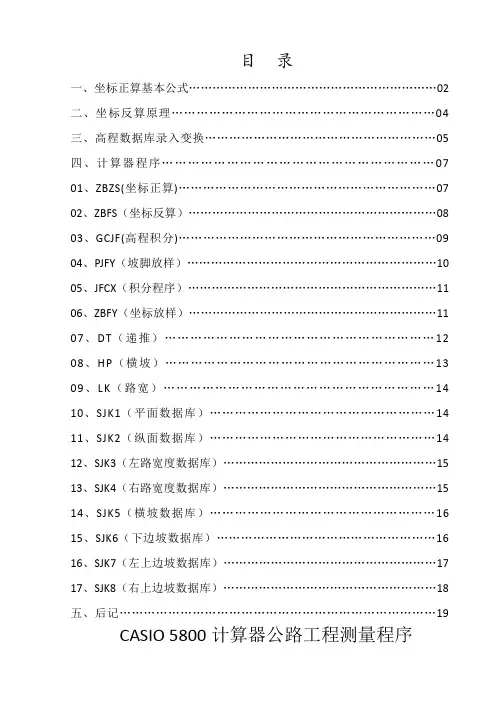

目录一、坐标正算基本公式 (02)二、坐标反算原理 (04)三、高程数据库录入变换 (05)四、计算器程序 (07)01、ZBZS(坐标正算) (07)02、ZBFS（坐标反算） (08)03、GCJF(高程积分) (09)04、PJFY（坡脚放样） (10)05、JFCX（积分程序） (11)06、ZBFY（坐标放样） (11)07、DT（递推） (12)08、HP（横坡） (13)09、LK（路宽） (14)10、SJK1（平面数据库） (14)11、SJK2（纵面数据库） (14)12、SJK3（左路宽度数据库） (15)13、SJK4（右路宽度数据库） (15)14、SJK5（横坡数据库） (16)15、SJK6（下边坡数据库） (16)16、SJK7（左上边坡数据库） (17)17、SJK8（右上边坡数据库） (18)五、后记 (19)CASIO 5800计算器公路工程测量程序一、正算所涉及的计算公式 X R i d XαβBd Y d l d βI图表 1在图1中，A 点为回旋曲线起点，B 点为回旋曲线止点，I 点为所求坐标点。

设：A 点的X 坐标为X A ，Y 坐标为Y A ，A 点的切线方位角为α，A 点的曲率为ρA ,A 点的里程为L A ,B 点的曲率为ρB ,B 点的里程为L B ,I 点的曲率为ρI ,I 点的里程为L I 。

I 点的切线角为β。

由于回旋线上各点曲率半径R i 和该点至曲线起点的距离L 成反比。

故此任意点的曲率为;CL R i i ==1ρ (c 为常数) （1） 由式(1)可知，回旋曲线任意点的曲率按线性变化，由此回旋曲线上里程为L i 点的曲率为;AB A i A B A i L L L L --⨯-+=)(ρρρρ （2） 当曲线右偏时ρB 、ρA 取正值，反之取负值。

设：A B AB L L M --=ρρ ------ 曲率变化率 （3）A i L L L -= ------ I 点至起点A 的距离 （4）则有：ML A i +=ρρ （5）在I 点处取一微段，则有:l i il d R d d ρβ== (单位为弧度) （6） 对上式进行积分并代入式（3）（4），则有;⎰⎰⎰⎰+=+=+==l l l lA l l A l A l i i ML L Ld M d d ML d 000022)(ρρρρβ （7） 因已知回旋曲线起点A 的切线方位角α，则里程为L i 点的切线方位角为：i i βαα+= （8）将式（7）代入式（8）得：22ML L A i ++=ραα（单位为弧度） （9） 对于式（9），当ρA =0，M=0时，则αi =α，式（9）变成计算直线段上任意点切线方位角的计算公式；当ρA =c （c 为常数），M=0时，则αi =α+ρA L ，式（9）变成计算圆曲线上任意点切线方位角的计算公式。

F x5800计算器公路测量程序设计FX5800计算器测量程序集2.4 版一、程序功能主要功能：采用交点法方式计算多条线路坐标正反算，可算任意复杂线型及立交匝道，包括C型，S型、卵型、回头曲线等；极坐标放样，全线路基边坡开挖口及坡脚放样计算、路基任意点设计高程、横坡、设计半幅宽度.隧道欠超挖放样计算。

新版本优化：1、优化程序语句、2、以复数形式输入变量及做数据库，取消原矩阵数据库;3、修改隧道超欠挖程序为通用形，不受圆心个数限制、4、新增测量资料表计算二、源程序（绿色为程序名；蓝色为输入计算器内容）紫色为新版改动处（可以根据自己标段情况用相关主程序及子程序，再在0程序中汇总）0.汇总程序（1、坐标计算放样程序(1XY、A、AB、HX、JS、DX、QX、F、XY、X1)；2、坐标反算程序（2ZD、A、B、AB、HX、QX、F、ZD、X1)；3、高程计算查阅程序（3GC、H、I、QX、S1、I1）；4、路基半幅标准宽度查阅程序（4GD、C、QX、G1）；5、路基边坡及开挖口放样程序（5BP、A、B、AB、HX、H、I、C、JS、DX、QX、F、ZD、X1、S1、I1、G1、W1）；6、路基标准距离放样（6FM、A、AB、HX、H、I、JS、DX、QX、F、XY、X1、S1、I1)；7、桥梁锥坡计算放样程序（7ZP、A、AB、HX、C、JS、DX、QX、F、XY、X1、G1)；8、极坐标计算程序（8JS、JS、DS）；9、隧道超欠挖计算程序（A、B、AB、HX、H、I、QX、S、SD、F、ZD、X1、S1、I1、SD1）运行后按1~9数子约半秒，则选择1至9的程序，返回时，在桩号输入-1,返回选择计算类型。

输入-2,返回选择线路。

程序名：0（数子0）ClrMat:ClrVar:12→DimZ：Norm 2:Do:＂(XY=1，ZD=2 ，GC=3，GD=4， BP=5，FM=6，ZP=7，JS=8，SD=9)===>QING AN 1-9＂：Getkey →Z[3]:While Z[3]=35:Prog＂1XY＂:WhileEnd:WhileZ[3]=36:Prog＂2ZD＂：WhileEnd: While Z[3]=37:Prog＂3GC＂：WhileEnd: While Z[3]=21:Prog＂4GD＂：WhileEnd: WhileZ[3]=22:Prog＂5BP＂：WhileEnd: While Z[3]=23:Prog＂6FM＂：WhileEnd: While Z[3]=31:Prog＂7ZP＂：WhileEnd: WhileZ[3]=32:Prog＂8JS＂：WhileEnd: While Z[3]=33:Prog＂9SD＂：WhileEnd:LpWhile Z[3]≠25:”XIE XIE SHI YONG”:计算内程序排例：0、01（测量资料专用）、1SC（水准测量用）、1X Y、2XY-S（由坐标计算面积）、2ZD、3GC、4GD、5BP、6FM、7ZP、8J S、9SD、A、AB、B、B6（测量表格检表6）、B7（检表7）、B8（检表8）、B9（检表9）、C、DX、DX0、F、G1、H、HX、I、I1、JS、M（度分秒转十进制）、QX、S、S1、SD0、SD1、T、W1、X1、XY、XYH（五点通线元法计算坐标）、ZD程序内容无电子版。

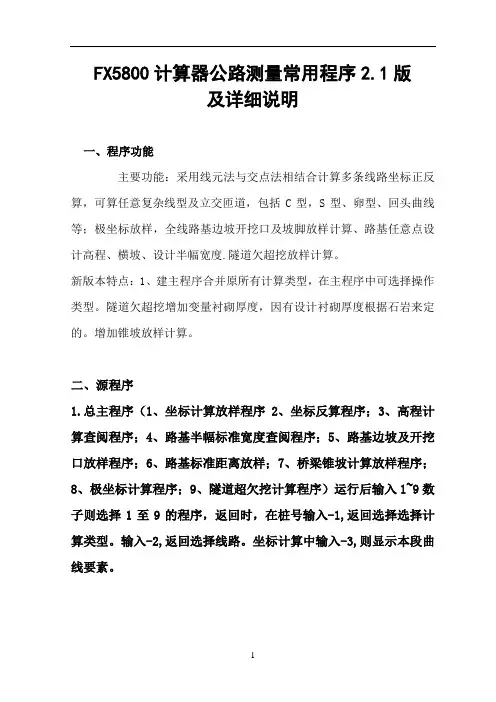

FX5800计算器公路测量常用程序2.1版及详细说明一、程序功能主要功能：采用线元法与交点法相结合计算多条线路坐标正反算，可算任意复杂线型及立交匝道，包括C型，S型、卵型、回头曲线等；极坐标放样，全线路基边坡开挖口及坡脚放样计算、路基任意点设计高程、横坡、设计半幅宽度.隧道欠超挖放样计算。

新版本特点：1、建主程序合并原所有计算类型，在主程序中可选择操作类型。

隧道欠超挖增加变量衬砌厚度，因有设计衬砌厚度根据石岩来定的。

增加锥坡放样计算。

二、源程序1.总主程序（1、坐标计算放样程序2、坐标反算程序；3、高程计算查阅程序；4、路基半幅标准宽度查阅程序；5、路基边坡及开挖口放样程序；6、路基标准距离放样；7、桥梁锥坡计算放样程序；8、极坐标计算程序；9、隧道超欠挖计算程序）运行后输入1~9数子则选择1至9的程序，返回时，在桩号输入-1,返回选择选择计算类型。

输入-2,返回选择线路。

坐标计算中输入-3,则显示本段曲线要素。

程序名：0ZCXLbI Q: 15→DimZ：Norm 2:1→A：＂A:XY=1， ZD=2 ，GC=3， GD=4，BP=5， FM=6， ZP=7， JS=8， SD=9＂?A:A=1=>Goto 1:A=2=>Goto 2:A=3=>Goto 3:A=4=>Goto 4:A=5=>Goto 5:A=6=>Goto 6:A=7=>Goto 7:A=8=>Goto 8:A=9=>Goto 9LbI 1:Prog ＂DX＂:LbI A:Prog＂QX＂:90→B: ＂PJ1＂?B:B→C: ＂PJ2＂?C:B→Z[1]:C→Z[8]:LbI B:1→F: ＂KM＂?Z:Z= -1=>Goto 0:Z=-2=>Goto A:Z=-3=>Goto X:Prog＂KM＂:?D:Porg＂THB＂:O→L: ＂L0＂?L:Z[2]+Z[1]-Z[8] →E:X+L cos(E) →X:Y+Lsin(E) →Y:Prog＂XY＂:Prog＂JS＂:Goto BLbI 2:2→F:90→Z[1]:Prog＂QX＂:LbI C: ＂KM＂?Z:Z=-1=>Goto 0:Z=-2=>Goto 2:Z=-3=>Goto X:Prog＂KM＂: ＂XO＂? X: ＂Y0＂?Y:Prog＂THB＂:Porg＂ZD＂:Goto C:LbI 3:Prog＂QX＂:0→B: ＂H-B＂?B:B→Z[9]:LbI D: ＂KM＂?Z: Z=-1=>Goto 0:Z=-2=>Goto 3:?D:Porg＂H＂:Fix 3: ＂ H=＂:Lc oate 6,4,H-Z[9] ◢＂ I=＂:Locate 6,4,I◢ Goto DLbI 4:Prog＂QX＂:LbI E: ＂KM＂?Z:Z=-1=>Goto 0:Z=-2=>Goto 4:?D:Prog＂GD＂:Fix 3: ＂ SJGD=＂:Locate7,4,L◢ Goto ELbI 5:Prog＂QX＂:0.5→B:＂TH-GD＂?B:B→Z[15]:LbI F:2→F:90→Z[1]:＂KM＂?Z:Z=-1 =>Goto 0:Z=-2 =>Goto 5:Prog＂KM＂: ＂X0＂?X: ＂Y0＂?Y:0→M:”M0”?M: M→Z[4]:Prog＂3FBZ＂Fix 2:Z[3] →D:Abs（D）-S→O: ＂ L0=＂:Locate 6,4,O◢Prog＂ZD＂: Z[5]→T:＂ TW=＂:Lcoate 6,4,T◢ Goto F:LbI 6:Prog＂DX＂:LbI G:Prog＂QX＂:LbI H:1→F:90→Z[1]: ＂KM＂?Z:Z=-1=>Goto 0:Z=-2=>Goto G:Prog＂KM＂:?D:Prog＂THB＂:Prog＂XY＂:Prog＂JS＂:Prog＂H＂:0→M: ＂M0＂?M:Fix 2:H-M→T: ＂ TW=＂:Locate 6,4,T◢ Goto H:LbI 7:Prog＂DX＂:LbI I:Prog＂QX＂:0→D: ＂LD:Z-,Y+＂? D:Abs(D) →R: ＂LR＂?R: ＂Z0＂?Z: D→Z[6]:R→Z[7]:Z→Z[8]:LbIJ:0→Y: ＂L0:SZ+,DZ-＂?Y:Y=-1=>Goto 0:Y=-2=>Goto I:Prog＂ZP＂:Goto J:LbI 8:Prog＂DX＂:LbI K:?X:X=-1=>Goto 0:X=-2=>Goto 8:?Y:Prog＂JS＂:Goto K:LbI 9:Porg＂DX＂:LbI L:Prog”QX”:LbI M:2→F:90→Z[1]: ＂KM＂?Z:Z=-1=>Goto 0:Z=-2=>Goto L:Z=-3=>Goto X: Prog＂SD1＂:0.5→A:“CQHD＂?A:“X0＂?X:＂Y0＂?Y:0→M=＂M0＂?M:M→Z[8]:A→Z[15]:Prog＂5SD＂： Goto M:LbI X:Mat F◢ Goto 02、次程序:路基开挖边线及填方坡脚线放样程序（输入填方放宽值、大概桩号及测量坐标、地面标高计算出偏移距离、桩号、距中距离、填挖高度）程序名：3FBXProg”THB”:D→P:Prog”GD”:If D<0:Then 0.75-L→D:Goto H:E lse L-0.75→D:Goto H:IfEndLbI H:Prog“H”:H-0.03-Z[4] →Z[4]: Prog “W1”:If Z[4]<0: Then –Z[4] →G:Goto W:Else Z[4] →G:Goto T:LbI W:Z[8]+Z[9] →A: If G>A:Then Goto 1:Else If G>Z[8]:The n Goto 2:Else Goto 3:IfEnd:LbI 1:L+Z[10]+Z[11]+Z[12]+(G-A)×Z[7]+Z[9]×Z[6]+Z[8]×Z[5]→S:Goto Z:LbI 2:L+Z[10]+Z[11]+(G-Z[8])×Z[6]+Z[8]×Z[5] →S:Goto Z: LbI 3:L+Z[10]+G×Z[5] →S:Goto Z:LbI T:L+Z[17]→T:If G>Z[15]:Then (T+Z[16]+(G-Z[15])×Z[14] +Z[15]×Z[13])→S:Goto Z:Else (T+G×Z[13])→S:Goto Z:LbI Z3.次程序3.隧道超欠挖值计算放样程序（输入隧道线路，大概桩号、输入衬砌厚度、测量三维坐标，计算准确桩号及位置、计算欠超挖值）程序名：5SDProg”KM”:Prog“THB”: D→Z[13]:0→D:Prog“H”:Cos(Z[10]) ×Z[4] →E: H+Z[5] →Z[5]: H+Z[7] →Z[7]: E+Z[5] →Z[10]:I f Z[8]>Z[10]:Then Goto R:Else Goto S:IfEnd:LbI R:√((Z[13]-Z[9]) 2+(Z[8]-Z[5]) 2 )- Z[4]-Z[15] →L:Goto L:LbI S:Z[4]-Z[6] →S:√(S 2-(Z[7]-Z[5]) 2 ) ×S÷Abs(S)→T:Abs(Z[13]-Z[9])-T→T:√(T 2+(Z[8]-Z[7]) 2 )- Z[6]-Z[15] →L:Goto L:LbI L: Fix 2:” L0=”: Locate 6,4,L◢Prog”ZD”:“ H0=”: Locate 6,4,Z[8]-H◢4：极坐放样计算程序(计算放样点至置仪点方位角及距离)程序名：JSX：Y：Z[11]→K：Z[12]→L：Pol(X-K, Y-L):IF J<0:Then J+360→J:IFEnd:Int(J)+0.01Int(60Frac(J))+0.006Frac(60Frac(J)) →J: Fix 4:” FWJ=”: Locate 6,4,J◢F ix 3:” S=”:Locate 6,4,I◢5．路基宽度子程序6：路基标准半幅宽度计算程序(对于设计有加宽渐变的有用，如路基宽度无变化，则把此程序直接输入半幅宽度值至L)程序名： GD1→S: Prog “G1”:Z-C→E:(B-A)*E/S+A→L:6．坐标计算次程序（ＴＨＢ）程序名：THBIf Q=2:Then Goto J: Else 1÷P→Ｃ：(P-R)÷(2HPR)→Ｓ：180÷Π→E：If F=1:Then Abs(Ｚ－0) →W：Prog "Ａ"：Ｇoto 2:El se Ｘ→I：Ｙ→J：Prog ＂Ｂ＂：Ｏ＋Ｗ→Z：Ｄ→Ｄ：Ｇoto 2: IfEnd:LbI J: If F=1:Then Prog "Z"：Ｇoto 1:Else Prog ＂ZX＂：Ｇo to 2: IfEnd:LbI 1:I+D×COS(Z[2]+Z[1]) →X: J+D×Sin(Z[2]+Z[1]) →Y: Lb I 27. 线元法正算子程序(Ａ)程序名：A0.1184634425→A： 0.2393143352→B：0.2844444444→N：0.0469 10077→K： 0.2307653449→L：0.5→M： U+W(Acos(G+QEKW(C+KW Ｓ))+Bcos(G+QELW(C+LWＳ))+Ncos(G+QEMW(C+MWＳ))+Bcos(G+QE(1 -L)W(C+(1-L)WS))+Acos(G+QE(1-K)W(C+(1-K)WS))) →X：V+W(Asin(G+QEKW(C+KWＳ))+Bsin(G+QELW(C+LWＳ))+Nsin(G+QEMW (C+MWS))+Bsin(G+QE(1-L)W(C+(1-L)WS))+Asin(G+QE(1-K)W(C+(1-K)WＳ))) →Y：G+QEW(C+WＳ)→Ｚ［２］：X+Ｄcos（Ｚ［２］+ Z[1]）→Ｘ： Y+Ｄsin（Ｚ［２］+ Z[1]）→Ｙ8. 线元法反算子程序(Ｂ)程序名：BG-90→Ｔ： Abs((Y-V)cos(T)-(X-U)sin(T)) →Ｗ： 0→Ｄ：Lbl 0：Prog "Ａ"： T+QEW(C+WＳ) →Ｌ： (J-Y)cos(L)-(I-X)sin(L)→Ｄ：IF Abs(Ｄ)<0.01:Then Goto 1：Else W+Ｄ→W:Goto 0: If End:←┘Lbl 1:0→D：Prog "Ａ"：(J-Y)÷sin(Ｚ［２］+90) →D9. 交点法正算子程序(Z)程序名：ZH2÷R÷24-H∧(4) ÷2688÷R∧(3)→A:H÷2-H∧(3) ÷240÷R2→B:(R+A)tan(Abs(P) ÷2)+B→T:O-T→C:C+H→L:L+ΠR×Abs(P) ÷180→N:N-H→E:P÷Abs(P) →W:0→M:If Z<C:Then Z-O→S:G→Z[2]:Goto 2: IfEnd: If Z≥N:Then Z-N+T→S:G+P→Z[2]:Goto 2: IfEnd: If Z≥E:Then N-Z→S:Prog“HX”:G+P→S:S-WK→Z[2]:U+(T-A)Cos(S)-WBSin(S)→I:V+(T-A)Sin(S)+WBcos(S)→J:Goto 3: IfEnd:If Z>L:Then 180(Z-L+0.5H) ÷R÷Π→S :H÷2-H∧(3) ÷240÷R2+Rsin(S)→A:H2÷R÷24-H∧(4) ÷2688÷R∧(3)+R(1-Cos(S))→B:R→M:G+WS→Z[2]:Goto 4: IfEnd:Z-C→S:Prog “HX”:G+WK→Z[2]:LbI 4:U+(A-T)cos(G)-WBsin(G)→I:V+(A-T)Sin(G)+WBcos(G) →J:Goto 3:LbI 2:U+Scos(Z[2])→I:V+Ssin(Z[2]) →J: LbI 310. 交点法缓和段转化子程序(HX)程序名：HXS-S∧(5) ÷40÷R2÷H2+S∧(9) ÷3456÷R∧(4) ÷H∧(4)→A:S∧(3) ÷6÷R÷H-S∧(7) ÷336÷R∧(3) ÷H∧(3)+S∧(11) ÷42240÷R∧(5)÷H∧(5)→B:90S2÷Π÷R÷H→K:RH÷S→M11. 交点法反算子程序(ZX)程序名：ZXZ:0→D:LbI 0:Prog “Z”:Pol(X-I,Y-J):J-Z[2] →J:Isin(J) →S: Icos(J) →I:If Abs(I)<0.1:Then Z+I→Z:S→D:Goto 2:Else Got o 1: LbI 1:If M=0:Then Z+I→Z:Goto 0:Eles Pol(M-WS,I):(JM Π)/180→I:Z+I→Z:Goto 0:IfEndLbI 212．高程计算子程序（H）程序名：HP rog “S1”:C-T→F:Z-F→S:C+T→E:G-TI→Q:If T=O:Then Q+SI →H:Goto 0:Else If Z<F:Then Q+SI→H:Goto 0:Else If Z≤E:Th en Q+SI+S2÷2÷R→H:Goto 0:LbI 0:H:If D=0:Then Goto I:Else Prog “I”:H+V→H:Goto I:L bI I13.高程超高计算程序（I）程序名：IIf Z[3]=1:Then Prog “I1”:Goto 1:Else Prog “I2”:Goto1:IfEnd:LbI 1: If W=1:Then:Goto Z:Else:Goto X: IfEndLbI Z:If S=0:Then Abs(D)×M→V:Goto 2:Else Abs(D)×((N-M)×(Z-C)÷S+M)→V:Goto 2:IfEnd:LbI X:If S=0:Then Abs(D)×M→V:Goto 2:Else Abs(D)×(((3((Z-C)÷S)2-2((Z-C)÷S)∧(3))×(N-M))+M)→V:Goto 2:IfEnd:LbI 2:Abs(D)→E:V÷E→I:I(E-K)→V14．导线点子程序（DX）程序名：DXZ[11] →K:Z[12] →L:“X Z”?K:”YZ”?L:K→Z[11]:L→Z[12]15．线路选择子程序(线路选择输0时。

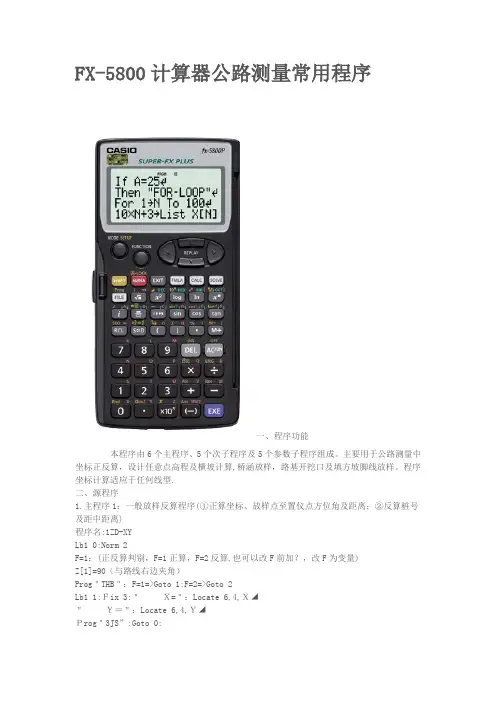

FX-5800计算器公路测量常用程序一、程序功能本程序由6个主程序、5个次子程序及5个参数子程序组成。

主要用于公路测量中坐标正反算，设计任意点高程及横坡计算,桥涵放样，路基开挖口及填方坡脚线放样。

程序坐标计算适应于任何线型.二、源程序1.主程序1：一般放样反算程序(①正算坐标、放样点至置仪点方位角及距离；②反算桩号及距中距离)程序名:1ZD-XYLb1 0:Norm 2F=1：(正反算判别，F=1正算，F=2反算,也可以改F前加？，改F为变量)Z[1]=90（与路线右边夹角）Prog＂THB＂：F=1=>Goto 1:F=2=>Goto 2Lb1 1:Ｆix 3:＂Ｘ=＂：Locate 6,4,Ｘ◢＂Ｙ＝＂：Locate 6,4,Ｙ◢Ｐrog＂3JS”:Goto 0:Lb1 2:Fix 3:＂ＫＭ＝＂：Locate 6,4,Ｚ◢＂Ｄ＝＂：Locate 6,4,Ｄ◢Ｇoto 0２．主程序２：高程序横坡程序(设计任意点高程及横坡)程序名：2GCLbI 0:Norm 2“KM”?Z:?D:Prog”H”:Fix 3:”H=”:Locate 6,4,H◢“I=”: Locate 6,4,I◢Goto 03.主程序3：极坐放样计算程序(计算放样点至置仪点方位角及距离)程序名：3JSX：Y：1268．123→K(置仪点X坐标)2243．545→L（置仪点Y坐标，都是手工输入,也可以建导线点数据库子程序,个人认为太麻烦）Y-L→E：X-K→F：Pol(F,E):IF J<0:ThenJ+360→J:Int(J)+0.01Int(60Frac(J))+0.006Frac(60Frac(J)) →J:(不习惯小数点后四位为角度显示的，也可以用命令J◢DMS◢来直接显示) Fix 4:” FWJ=”: Locate 6,4,J◢(不习惯小数点后四位为角度显示的，也可以用命令J◢DMS◢来直接显示)Fix 3:”S=”:Locate 6,4,I◢4．主程序4：涵洞放样程序（由涵中心桩号计算出各涵角坐标、在主程序3中输入置仪点坐标后计算放样点至置仪点方位角及距离)程序名：4JH-XYLbI 0:Norm 290→Z[1](涵洞中心桩与右边夹角，手工输入，也可以修改成前面加？后变为变量)1→F:Prog”THB”:?L:Z[2]-Z[1] →E:X+Lcos(E) →X:Y+Lsin(E) →Y:Fix 3: ＂Ｘ=＂：Locate 6,4,Ｘ◢＂Ｙ＝＂：Locate 6,4,Ｙ◢Ｐrog＂3JS”:Goto 0:5．主程序5:路基开挖边线及填方坡脚线放样程序（输入大概桩号及测量坐标、地面标高计算出偏移距离、桩号、距中距离、填挖高度）程序名：5FBXLbI 0:Norm 2: 18→DimZ:2→F:90→Z[1]:Prog“THB”:Z:D:”M0”?M:M→Z[4]:D→Z[3]:Prog”6GD”:L→Z[6]:If D<0:Then0.75-L→D:Goto H:Else L-0.75→D:Goto H:IfEndLbI H:Prog”H”:H-0.03-Z[4] →Z[5]:Z[6] →L:If Z[5]<0:Then –z[5] →G:Goto W:Else Z[5] →G:Goto T:LbI W:Prog “W0”:Z[10]+Z[11]→A: If G>A:Then Goto 1:Else If G>Z[10]:Then Goto 2:Else Goto 3:IfEnd:LbI 1:L+Z[12]+Z[13]+Z[14]+(G-A)×Z[9]+Z[11]×Z[8]+Z[10]×Z[7]:Goto Z:LbI 2:L+Z[12]+Z[13]+(G-Z[10])×Z[8]+Z[10]×Z[7]:Goto Z:LbI 3:L+Z[12]+G×Z[7]:Goto z:LbI T:L+0.5→N:If G>Z[17]:Then (N+Z[18]+(G-Z[17])×Z[16]+Z[17]×Z[15])→S:GotoZ:Else (N+G×Z[15])→S:Goto z:LbI Z:Z[3]→D:Fix 2:Abs(D)-S→T:”L0=”:L Locate 6,4,T◢＂ＫＭ＝＂：Locate 6,4,Ｚ◢＂Ｄ＝＂：Locate 6,4,Ｄ◢“TW=”: Locate 6,4,Z[5]◢Goto 06．主程序6：路基标准半幅宽度计算程序(对于设计有加宽渐变的有用，如路基宽度无变化，则把此程序直接输入半幅宽度值至L)程序名：6GDProg “G0”Z-C→E:(B-A)×E/S+A→L:L:7．坐标计算次程序（ＴＨＢ）程序名：THB18→DimZ：＂ＫＭ＂?Z：Prog ＂Ｘ０＂1÷P→Ｃ： (P-R)÷(2HPR) →Ｓ：180÷π→Ｅ：Ｆ=1=>Goto 1：Ｆ=2=>Goto 2←┘Lbl 1：?Ｄ： Abs(Ｚ－O) →W：Prog "Ａ"：X：Ｙ：Ｇoto 3LbI 2:Ｘ：Ｙ：Ｘ→I：Ｙ→J：Prog ＂Ｂ＂：Ｏ＋Ｗ→Z：Ｄ→Ｄ：Ｇoto 3LbI 3:IF Ｆ＝１Then Ｘ：Ｙ：Else Ｚ：Ｄ8. 正算子程序(Ａ)程序名：A0.1184634425→A：0.2393143352→B：0.2844444444→N 0.046910077→K：0.2307653449→L：0.5→M： U+W(Acos(G+QEKW(C+KWＳ))+Bcos(G+QELW(C+LWＳ))+Ncos(G+QEMW(C+MWＳ))+Bcos(G+QE(1-L)W(C+(1-L)WS))+Acos(G+QE(1-K)W(C+(1-K)WS))) →X：V+W(Asin(G+QEKW(C+KWＳ))+Bsin(G+QELW(C+LWＳ))+Nsin(G+QEMW(C+MWS))+Bsin(G+QE(1-L)W(C+(1-L)WS))+Asin(G+QE(1-K)W(C+(1-K)W Ｓ))) →Y：G+QEW(C+WＳ)+Ｚ［１］→Ｚ［２］：X+Ｄcos（Ｚ［２］）→Ｘ： Y+Ｄsin（Ｚ［２］）→Ｙ9. 反算子程序(Ｂ)程序名：BG-90→Ｔ： Abs((Y-V)cos(T)-(X-U)sin(T)) →Ｗ：0→Ｄ：Lbl 0：Prog "Ａ"： T+QEW(C+W Ｓ) →Ｌ： (J-Y)cos(L)-(I-X)sin(L)→Ｄ：IF Abs(Ｄ)<0.01:Then Goto1：Else W+Ｄ→W:Goto 0←┘Lbl 1:0→D：Prog "Ａ"：(J-Y)÷sin(Ｚ［２］) →D:10．高程计算子程序（H）程序名：HProg “S0”:R:T:C:G:I:C-T→F:Z-F→L:C+T→E:G-TI→Q:If T=O:Then Q+LI→H:Goto0:Else If Z<F:Then Q+LI→H:Goto 0:Else If Z≤E:Then Q+LI+L2÷2÷R→H:Goto 0:LbI 0:H:If D=0:Then Goto I:Else Prog “I”:H+V→H:Goto I:LbI I:H:I:11.高程超高计算程序（I）程序名：IProg”I0”:W=1=> Goto 0:W=2=>Goto 1:LbI 0:If L=0:Then Abs(D)×M→V:Goto 2:Else Abs(D)×((N-M)×(Z-C)÷L+M)→V:Goto2:IfEnd:LbI 1:If L=0:Then Abs(D)×M→V:Goto 2:El seAbs(D)×(((3((Z-C)÷L)2-2((Z-C)÷L)∧(3))×(N-M))+M)→V:Goto 2:IfEnd:LbI 2:Abs(D)→E:V÷E→I:I(E-K)→V:12．数据子程序(附后示例)①程序名：X0（坐标计算要素程序）If Z≥25900 And Z≤26615.555:Then 25900→O:11587.421→U:1847.983→V:101。

FX5800计算器测量程序集2.4 版一、程序功能主要功能：采用交点法方式计算多条线路坐标正反算，可算任意复杂线型及立交匝道，包括C型，S型、卵型、回头曲线等；极坐标放样，全线路基边坡开挖口及坡脚放样计算、路基任意点设计高程、横坡、设计半幅宽度.隧道欠超挖放样计算。

新版本优化：1、优化程序语句、2、以复数形式输入变量及做数据库，取消原矩阵数据库;3、修改隧道超欠挖程序为通用形，不受圆心个数限制、4、新增测量资料表计算二、源程序（绿色为程序名；蓝色为输入计算器内容）紫色为新版改动处（可以根据自己标段情况用相关主程序及子程序，再在0程序中汇总）0.汇总程序（1、坐标计算放样程序(1XY、A、AB、HX、JS、DX、QX、F、XY、X1)；2、坐标反算程序（2ZD、A、B、AB、HX、QX、F、ZD、X1)；3、高程计算查阅程序（3GC、H、I、QX、S1、I1）；4、路基半幅标准宽度查阅程序（4GD、C、QX、G1）；5、路基边坡及开挖口放样程序（5BP、A、B、AB、HX、H、I、C、JS、DX、QX、F、ZD、X1、S1、I1、G1、W1）；6、路基标准距离放样（6FM、A、AB、HX、H、I、JS、DX、QX、F、XY、X1、S1、I1)；7、桥梁锥坡计算放样程序（7ZP、A、AB、HX、C、JS、DX、QX、F、XY、X1、G1)；8、极坐标计算程序（8JS、JS、DS）；9、隧道超欠挖计算程序（A、B、AB、HX、H、I、QX、S、SD、F、ZD、X1、S1、I1、SD1）运行后按1~9数子约半秒，则选择1至9的程序，返回时，在桩号输入-1,返回选择计算类型。

输入-2,返回选择线路。

程序名：0（数子0）ClrMat:ClrVar:12→DimZ：Norm 2:Do:＂(XY=1，ZD=2 ，GC=3，GD=4，BP=5，FM=6，ZP=7，JS=8，SD=9)===>QING AN 1-9＂：Getkey→Z[3]:While Z[3]=35:Prog＂1XY＂:WhileEnd:While Z[3]=36:Prog＂2ZD＂：WhileEnd: While Z[3]=37:Prog＂3GC＂：WhileEnd: While Z[3]=21:Prog＂4GD＂：WhileEnd: While Z[3]=22:Prog＂5BP＂：WhileEnd: While Z[3]=23:Prog＂6FM＂：WhileEnd: While Z[3]=31:Prog＂7ZP＂：WhileEnd: While Z[3]=32:Prog＂8JS＂：WhileEnd: While Z[3]=33:Prog＂9SD＂：WhileEnd:LpWhile Z[3]≠25:”XIE XIE SHI YONG”:计算内程序排例：0、01（测量资料专用）、1SC（水准测量用）、1XY、2XY-S（由坐标计算面积）、2ZD、3GC、4GD、5BP、6FM、7ZP、8JS、9S D、A、AB、B、B6（测量表格检表6）、B7（检表7）、B8（检表8）、B 9（检表9）、C、DX、DX0、F、G1、H、HX、I、I1、JS、M（度分秒转十进制）、QX、S、S1、SD0、SD1、T、W1、X1、XY、XYH（五点通线元法计算坐标）、ZD程序内容无电子版。

卡西欧5800道路坐标测量程序（通俗易懂版）主程序（自己给取个名吧）2→Dimz“1.SZ＝﹥XY2.XY＝﹥SZ”◢“N=”?NIf N=1:Then Goto 1:Else Goto 2:IfEndLbl 1“S=”?S“Z=”?Z“J=”?TIf S﹤0:Then Prog “SYL”:Else Prog “SYR”:IfEnd(可拿掉)1÷P→C:(P-R) ÷(2HPR)→D:180÷∏→E:Abs(Abs(S)-O)→W:Prog “SUB1”“QJ=”:Z[1]◣DMS◢“X=”:X◢“Y=”:Y◢Goto 1Lbl 2“S=”?SIf S<0:Then Prog “SYL”:Else Prog “SYR”:IfEnd(可拿掉) 90→T1÷P→C:(P-R) ÷(2HPR)→D:180÷∏→E“X=”?X“Y=”?YX→I:Y→JProg “SUB2”O+W→S（红色加粗加下画线为字母，常规为零）“S=”:S◢Z→Z“Z=”:Z◢Goto 2子程序（SUB1）0.1739274226→A：0.3260725774→B:0.0694318442→K:0.3300094782→L:1-L→F:1-K→M:U+W(Acos(G+QEKW(C+KWD))+Bcos(G+QELW(C+LWD))+Bcos(G+QEFW(C +FWD))+Acos(G+QEMW(C+MWD)))→XV+W(Asin(G+QEKW(C+KWD))+Bsin(G+QELW(C+LWD))+Bsin(G+QEFW(C+F WD))+Asin(G+QEMW(C+MWD))) →YG+QEW(C+WD)→Z[1]Z[1]+T→FX+Zcos(F)→XY+Zsin(F)→YReturn子程序(SUB2)G-90→Z[2]:Abs((Y-V)cos(Z[2])-(X-U)sin(L)→W:0→ZLbl 0Prog “SUB1”Z[2]+QEW(C+WD)→L(J-Y)cos(L)-(I-X)sin(L)→ZIf Abs(Z)<10(-6):Then Goto 1:EIse W+Z→W:Goto 0:IfEndLb1 10→Z:Prog “SUB1”(J-Y)÷sin(F)→ZReturn数据库（SYR）If S>29599.031(本段线元计算范围起点里程) And S≤29759.031(本段线元计算范围终点里程):Then 3311072.206(本段线元起点X坐标)→U:502909.1014(本段线元起点Y坐标)→V: 29599.031(本段线元起点里程)→O:256-25-59.11(本段线元起点方位角)→G:160(本段线元长度)→H:1400(本段线元起点半径)→P:10(45)(本段线元终点半径)(直线段为10的45次方)→R:-1(线元转向标识)(左偏为-1,右偏为1,直线为0)→Q:IfEnd输入说明正算 1 输入 N:输入1进入计算坐标模式S:里程桩号Z:偏距J:与线路角度2 显示 QJ:切线方位角X:X坐标Y:Y坐标反算 1 输入 N:输入2进入坐标反算里程偏距模式S:输入相近里程X:输入X坐标Y:输入Y坐标2 显示 S:反算出的里程桩号Z:反算出的偏距。

一．使用说明：1.规定：（1）以道路中线的前进方向区分线路的左右偏转方向，线路左偏Q=-1，线路右偏Q=1，直线Q=0。

（2）当所求点位于线路中线时，Z=0；当位于左侧时，Z取负值；当位于右侧时，Z取正值。

（3）当线元为直线时，其起终点的曲率半径为无穷大，取10的45次方代替。

（4）当线元为圆曲线时，起终点曲率半径为圆曲线半径。

（5）当线元为缓和曲线时，起终点曲率半径与直线相接取10的45次方代替，与圆曲线相接取圆曲线半径。

2.输入与显示说明：（1）输入部分：N？：选择计算方式，输入1表示由里程边距计算坐标，输入2表示由坐标计算里程边距。

X0？线元起点X坐标。

Y0？线元起点Y坐标。

S0？线元起点里程。

F0？线元起点切线方位角。

LS？线元长度。

R0？线元起点曲率半径。

RN?线元终点曲率半径。

Q？线元左右偏标志（左偏=-1，右偏=1，直线=0）S?正算时所求点里程。

Z？正算时所求点距中线边距。

位于线路左侧输入负值，在右侧输入正值。

AR?斜交角度。

（为线路右角，在0-180度之间）X?反算时所求点X坐标。

Y？反算时所求点Y坐标。

（2）显示部分：XS=计算结果，所求点X坐标。

YS=计算结果，所求点Y坐标。

FS=计算结果，所求点切线方位角。

S=计算结果，反算时所求点里程Z=计算结果，反算时所求点边距。

二．程序清单1（用于任意曲线元的坐标计算）1.主程序(TYQXJS)″1.SZ=>XY″:″2.XY=>SZ″:?N:″X0″?U:″Y0″?V:″S0″?O: ″F0″?G:″LS″?H:″R0″?P:″RN″?R:?Q:1÷P→C:(P-R) ÷(2HPR) →D:180÷π→E:If N=1: THEN Goto 1:Else Goto 2:IfEnd:Lbl 1:?S:”D(Z-，Y+)=”?Z:90→T:”O=”?T:Abs(S-O) →W:Prog ″SUB1″:″XS″:X◢″YS″:Y◢″FS″:F◢Goto 1:Lbl 2:?X:?Y:I→X:J→Y:Prog ″SUB2″:″S″:O+W→S:◢″Z″:Z◢Goto 22.正算子程序(SUB1)0.1739274226→A:0.3260725774→B:0.0694318442→K:0.3300094782→L:1-L→F:1-K→M:U+W(Acos(G+QEKW(C+KWD))+Bcos(G+QELW(C+LWD))+Bcos(G+QEFW(C+FWD))+Acos(G+QEMW(C+MWD))) →X:V+W(Asin(G+QEKW(C+KWD))+Bsin(G+QELW(C+LWD))+Bsin(G+QEFW(C+FWD))+Asin(G+QEMW(C+MWD))) →Y:G+QEW(C+WD) →F:X+Zcos(F+T) →X:Y+Zsin(F+T) →Y3.反算子程序(SUB2)G-90→T:Abs((Y-V)cos(T)-(X-U)sin(T)) →W:0→Z:Lbl 0:Prog ″SUB1″:T+QEW(C+WD) →L:(J-Y)cos(L)-(I-X)sin(L)→Z:IF Abs(Z)<1E-6 :Then Goto 1:Else W+Z→W:Goto 0 : IfEnd:Lbl 1:0→Z:Prog ″SUB1″:(J-Y)÷sin(F)→Z 三．用于提前将曲线元要素输入子程序，计算时只输入里程桩号与边距。

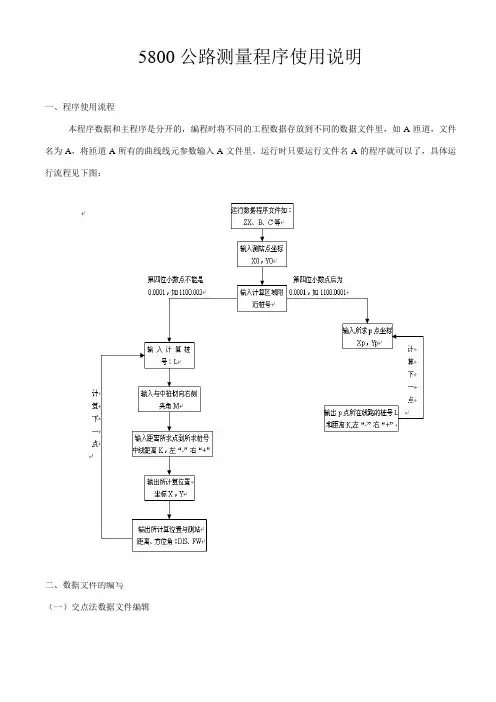

5800公路测量程序使用说明一、程序使用流程本程序数据和主程序是分开的，编程时将不同的工程数据存放到不同的数据文件里，如A匝道，文件名为A，将匝道A所有的曲线线元参数输入A文件里。

运行时只要运行文件名A的程序就可以了，具体运行流程见下图：二、数据文件的编写（一）交点法数据文件编辑交点法编写数据文件必须是对称型的，即直线段→缓和曲线段→圆曲线段→缓和曲线段→直线段，（如果任意一端没有直线段，则把直线段长度看做是0），另外圆曲线两侧缓和曲线的旋转常数必须相等，并且和直线段连接处的半径必须是无穷大。

交点法数据文件编写一般是根据设计图纸提供的平面曲线参数一览表提供的参数来编写，每个弯道包括：弯道起点方位角（C），交点X坐标（D），交点Y坐标（E），缓和曲线长度（F，当没有设缓和曲线时，F=0），交点转交（G，向左转弯，G为负值，向右转弯，G取正值），交点桩号（H），弯道圆曲线半径（R）。

下图是一段市政道路设计参数数据。

根据上图提供的数据，可以编辑成如下的数据文件：文件名:CHLNR3→DimZ “X0”?A:”Y0”?B:“Ln”?L:Abs(L)-Int(Abs(1000L))/1000→Z[3]:Lbl 0:If Z[3]≠0.0001: Then ?L: Els e “Xp”?X:”Yp”?Y:X→Z[1]：Y→Z[2]：IfEnd:Lbl 1:If L>0 :Then 98°39°35.12°→C：4474.384→D：2415 .861→E：140→F：31°17°23°→G：410.007→H:600→R:IfEnd: If L>1060 Then 129°56°58.19°→C:4206.421→D：3093.946→E：70→F：-33°50°48°→G：1285.437→H:600→R:IfEnd:Prog”XLJS”:If Z[3]≠0. 0001:Then Goto 0:Else (Z[1]－X)cos(Ｏ)＋(Z[2]－Y)sin(Ｏ)→N:L＋N→L:－(Z[1]－X)sin(O)+(Z[2]－Y)cos（O）→K：If Abs（N）≥0.001：Then Goto 1：Else “L=“:L◢“K=”:K◢IfEnd:Goto 0: IfEnd在面程式中，有两个条件转移语句即If L>0：Then 98°39°35.12°→C:4774.384→D: 2415.861→E:140→F:31°17°23°→G:410.007→H:600→R:IfEndIf L>1060：Then 129°56°58.19°→C:4206.421→D: 3093.946→E:70→F:-33°50°48°→G:1285.437→H:600→R:IfEnd……如果还有其他弯道，可以继续完后加。

CASIO fx—5800计算器工程测量与公路测量程序1、坐标正算”X0=〃X:”Y0=〃Y:”I=〃I:”J=〃JX+ICos(J)→U:Y+ISin(J)→V”X=〃:U （待求点的X坐标）”Y=〃:V （待求点的Y坐标）说明：X0 Y0：已知点坐标I：两点的距离J：方位角2、坐标反算Lbl 0”X1=〃X:”Y1=〃Y:”X2=〃U:”Y2=〃VPol(U-X,V-Y):J<0 J+360→J”I=〃:I”J=〃:J DMSGOTO 0说明：X1Y1：第一点的坐标，X2Y2第二点的坐标，I：两点的距离，J：方位角3、圆曲线”X0=〃X: ”Y0=〃Y:”FWJ=〃D:”QDHAO=〃G: ”ZDHAO=〃C: ”R=〃RLbl 1”DQHAO=〃LL<G Or L＞C GOTO 2”PY=〃K180(L-G)÷(πR) →E2RSin →FReC(Abs(F),D+：Cls”X=〃:X+I+KCos(D+E+90) →A”Y=〃:Y+J+KSin(D+E+90) →BD+E→o:o<0 360+o→0o”FWJ=〃:o DMSGoto 1Lbl 2”END〃说明：X0Y0：起始点的坐标，FWJ：起始点的方位角，QDHAO：起点里程，ZDHAO 终点里程，R：半径，DQHAO：待求点里程，PY：偏移量4、竖曲线”QZHAO =〃J: ”H+B〃=B:”I1=〃C:”I2=〃D:”R=〃R:”T=〃T:((D-C)÷100) ÷Abs((D-C) ÷100)→A:Abs(D-C) ÷100)→S”T〃:SJ-T→XJ＋T→YLbl 0”DQ=〃LIf L<X:Then Goto 1:Else If L＞Y:Then Goto 1:If End:If End”GC=〃:B+C(L-J) ÷100+A(L-J+T) ÷(2R) →HLbl 1”END〃说明：QZHAO：曲中点里程，H+B：曲中点高程，I1：第一坡度，I2：第二坡度，R：半径，T：切线长，DQ：待求点里程。

日志[转]FX-5800计算器公路测量常用程序2012-3-1 18:25阅读(6)转载自℡承诺ヾ下一篇：工程造价大全；一... |返回日志列表•赞(2)•转载(163)•分享(18)•评论•复制地址•编辑一、程序功能本程序由6个主程序、5个次子程序及5个参数子程序组成。

主要用于公路测量中坐标正反算，设计任意点高程及横坡计算,桥涵放样，路基开挖口及填方坡脚线放样。

程序坐标计算适应于任何线型.二、源程序1.主程序1：一般放样反算程序(①正算坐标、放样点至置仪点方位角及距离；②反算桩号及距中距离)程序名:1ZD-XYLb1 0:Norm 2F=1：(正反算判别，F=1正算，F=2反算,也可以改F前加？，改F为变量)Z[1]=90（与路线右边夹角）Prog＂THB＂：F=1=>Goto 1:F=2=>Goto 2Lb1 1:Ｆix 3:＂Ｘ=＂：Locate 6,4,Ｘ◢＂Ｙ＝＂：Locate 6,4,Ｙ◢Ｐrog＂3JS”:Goto 0:Lb1 2:Fix 3:＂ＫＭ＝＂：Locate 6,4,Ｚ◢＂Ｄ＝＂：Locate 6,4,Ｄ◢Ｇoto 0２．主程序２：高程序横坡程序(设计任意点高程及横坡)程序名：2GCLbI 0:Norm 2“KM”?Z:?D:Prog”H”:Fix 3:” H=”:Locate 6,4,H◢“ I=”: Locate 6,4,I◢Goto 03.主程序3：极坐放样计算程序(计算放样点至置仪点方位角及距离)程序名：3JSX：Y：1268．123→K(置仪点X坐标)2243．545→L（置仪点Y坐标，都是手工输入,也可以建导线点数据库子程序,个人认为太麻烦）Y-L→E：X-K→F：Pol(F,E):IF J<0:ThenJ+360→J:Int(J)+0.01Int(60Frac(J))+0.006Frac(60Frac(J)) →J:(不习惯小数点后四位为角度显示的，也可以用命令J◢DMS◢来直接显示) Fix 4:”FW J=”: Locate 6,4,J◢(不习惯小数点后四位为角度显示的，也可以用命令J◢DMS◢来直接显示)Fix 3:” S=”:Locate 6,4,I◢4．主程序4：涵洞放样程序（由涵中心桩号计算出各涵角坐标、在主程序3中输入置仪点坐标后计算放样点至置仪点方位角及距离)程序名：4JH-XYLbI 0:Norm 290→Z[1](涵洞中心桩与右边夹角，手工输入，也可以修改成前面加？后变为变量)1→F:Prog”THB”:?L:Z[2]-Z[1] →E:X+Lcos(E) →X:Y+Lsin(E) →Y:Fix 3: ＂Ｘ=＂：Locate 6,4,Ｘ◢＂Ｙ＝＂：Locate 6,4,Ｙ◢Ｐrog＂3JS”:Goto 0:5．主程序5:路基开挖边线及填方坡脚线放样程序（输入大概桩号及测量坐标、地面标高计算出偏移距离、桩号、距中距离、填挖高度）程序名：5FBXLbI 0:Norm 2: 18→DimZ:2→F:90→Z[1]:Prog“THB”:Z:D:”M0”?M:M→Z[4]:D→Z[3]:Prog”6GD”:L→Z[6]:If D<0:Then 0.75-L→D:Goto H:Else L-0.75→D:Goto H:IfEndLbI H:Prog”H”:H-0.03-Z[4] →Z[5]:Z[6] →L:If Z[5]<0:Then –z[5]→G:Goto W:Else Z[5] →G:Goto T:LbI W:Prog “W0”:Z[10]+Z[11] →A: If G>A:Then Goto 1:Else IfG>Z[10]:Then Goto 2:Else Goto 3:IfEnd:LbI 1:L+Z[12]+Z[13]+Z[14]+(G-A)×Z[9]+Z[11]×Z[8]+Z[10]×Z[7]:Goto Z: LbI 2:L+Z[12]+Z[13]+(G-Z[10])×Z[8]+Z[10]×Z[7]:Goto Z:LbI 3:L+Z[12]+G×Z[7]:Goto z:LbI T:L+0.5→N:If G>Z[17]:Then(N+Z[18]+(G-Z[17])×Z[16]+Z[17]×Z[15])→S:Goto Z:Else(N+G×Z[15])→S:Goto z:LbI Z:Z[3]→D:Fix 2:Abs(D)-S→T:” L0=”:L Locate 6,4,T◢＂ＫＭ＝＂：Locate 6,4,Ｚ◢＂Ｄ＝＂：Locate 6,4,Ｄ◢“ TW=”: Locate 6,4,Z[5]◢Goto 06．主程序6：路基标准半幅宽度计算程序(对于设计有加宽渐变的有用，如路基宽度无变化，则把此程序直接输入半幅宽度值至L)程序名：6GDProg “G0”Z-C→E:(B-A)×E/S+A→L:L:7．坐标计算次程序（ＴＨＢ）程序名：THB18→DimZ：＂ＫＭ＂?Z：Prog ＂Ｘ０＂1÷P→Ｃ： (P-R)÷(2HPR) →Ｓ：180÷π→Ｅ：Ｆ=1=>Goto 1：Ｆ=2=>Goto 2←┘Lbl 1：?Ｄ： Abs(Ｚ－O) →W：Prog "Ａ"：X：Ｙ：Ｇoto 3LbI 2:Ｘ：Ｙ：Ｘ→I：Ｙ→J：Prog ＂Ｂ＂：Ｏ＋Ｗ→Z：Ｄ→Ｄ：Ｇoto 3 LbI 3:IF Ｆ＝１Then Ｘ：Ｙ：Else Ｚ：Ｄ8. 正算子程序(Ａ)程序名：A0.→A：0.→B：0.→N 0.→K：0.→L：0.5→M： U+W(Acos(G+QEKW(C+KW Ｓ))+Bcos(G+QELW(C+LWＳ))+Ncos(G+QEMW(C+MWＳ))+Bcos(G+QE(1-L)W(C+(1-L)WS))+Acos(G+QE(1-K)W(C+(1-K)WS))) →X：V+W(Asin(G+QEKW(C+KWＳ))+Bsin(G+QELW(C+LWＳ))+Nsin(G+QEMW(C+MWS))+Bsin(G+QE(1-L)W(C+(1-L)WS))+Asin(G+QE(1-K)W( C+(1-K)WＳ))) →Y：G+QEW(C+WＳ)+Ｚ［１］→Ｚ［２］：X+Ｄcos（Ｚ［２］）→Ｘ： Y+Ｄsin（Ｚ［２］）→Ｙ9. 反算子程序(Ｂ)程序名：BG-90→Ｔ： Abs((Y-V)cos(T)-(X-U)sin(T)) →Ｗ：0→Ｄ：Lbl 0：Prog "Ａ"：T+QEW(C+WＳ) →Ｌ： (J-Y)cos(L)-(I-X)sin(L)→Ｄ：IF Abs(Ｄ)<0.01:Then Goto1：Else W+Ｄ→W:Goto 0←┘Lbl 1:0→D：Prog "Ａ"：(J-Y)÷sin(Ｚ［２］) →D:10．高程计算子程序（H）程序名：HProg “S0”:R:T:C:G:I:C-T→F:Z-F→L:C+T→E:G-TI→Q:If T=O:ThenQ+LI→H:Goto 0:Else If Z<F:Then Q+LI→H:Goto 0:Else If Z≤E:ThenQ+LI+L2÷2÷R→H:Goto 0:LbI 0:H:If D=0:Then Goto I:Else Prog “I”:H+V→H:Goto I:LbI I:H:I: 11.高程超高计算程序（I）程序名：IProg”I0”:W=1=> Goto 0:W=2=>Goto 1:LbI 0:If L=0:Then Abs(D)×M→V:Goto 2:ElseAbs(D)×((N-M)×(Z-C)÷L+M)→V:Goto 2:IfEnd:LbI 1:If L=0:Then Abs(D)×M→V:Goto 2:ElseAbs(D)×(((3((Z-C)÷L)2-2((Z-C)÷L)∧(3))×(N-M))+M)→V:Goto 2:IfEnd: LbI 2:Abs(D)→E:V÷E→I:I(E-K)→V:12．数据子程序(附后示例)①程序名：X0（坐标计算要素程序）If Z≥25900 And Z≤26615.555:Then25900→O:11587.421→U:1847.983→V:101。

CASIO fx—5800计算器工程测量与公路测量程序1、坐标正算＂X0=″?X:＂Y0=″?Y:＂I=″?I:＂J=″?JX+ICos(J)→U:Y+ISin(J)→V＂X=″:U （待求点的X坐标）＂Y=″:V （待求点的Y坐标）说明：X0 Y0：已知点坐标I：两点的距离J：方位角2、坐标反算Lbl 0＂X1=″?X:＂Y1=″?Y:＂X2=″?U:＂Y2=″?VPol(U-X,V-Y):J<0 J+360→J＂I=″:I＂J=″:J DMSGOTO 0说明：X1Y1：第一点的坐标，X2Y2第二点的坐标，I：两点的距离，J：方位角3、圆曲线＂X0=″?X: ＂Y0=″?Y:＂FWJ=″?D:＂QDHAO=″?G: ＂ZDHAO=″?C: ＂R=″?R Lbl 1＂DQHAO=″?LL<G Or L＞C GOTO 2＂PY=″?K180(L-G)÷(πR) →E2RSin(0.5E) →FReC(Abs(F),D+0.5E)：Cls＂X=″:X+I+KCos(D+E+90) →A＂Y=″:Y+J+KSin(D+E+90) →BD+E→o:o<0 360+o→0o＂FWJ=″:o DMSGoto 1Lbl 2＂END″说明：X0Y0：起始点的坐标，FWJ：起始点的方位角，QDHAO：起点里程，ZDHAO终点里程，R：半径，DQHAO：待求点里程，PY：偏移量4、竖曲线＂QZHAO =″?J: ＂H+B″=?B:＂I1=″?C:＂I2=″?D:＂R=″?R:＂T=″?T:((D-C)÷100) ÷Abs((D-C) ÷100)→A:Abs(0.5R(D-C) ÷100)→S＂T″:SJ-T→XJ＋T→YLbl 0＂DQ=″?LIf L<X:Then Goto 1:Else If L＞Y:Then Goto 1:If End:If End＂GC=″:B+C(L-J) ÷100+A(L-J+T) ÷(2R) →HGoto 0Lbl 1＂END″说明：QZHAO：曲中点里程，H+B：曲中点高程，I1：第一坡度，I2：第二坡度，R：半径，T：切线长，DQ：待求点里程。
