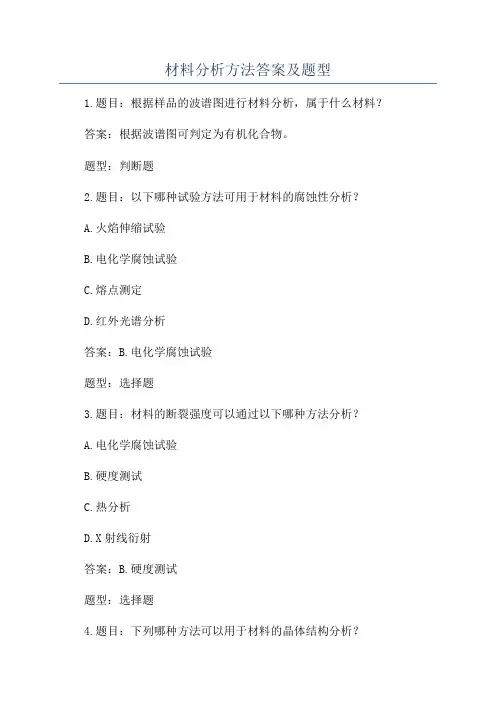

材料分析方法答案及题型1.题目：根据样品的波谱图进行材料分析，属于什么材料？答案：根据波谱图可判定为有机化合物。

题型：判断题2.题目：以下哪种试验方法可用于材料的腐蚀性分析？A.火焰伸缩试验B.电化学腐蚀试验C.熔点测定D.红外光谱分析答案：B.电化学腐蚀试验题型：选择题3.题目：材料的断裂强度可以通过以下哪种方法分析？A.电化学腐蚀试验B.硬度测试C.热分析D.X射线衍射答案：B.硬度测试题型：选择题4.题目：下列哪种方法可以用于材料的晶体结构分析？A.红外光谱分析B.熔点测定C.X射线衍射D.电化学腐蚀试验答案：C.X射线衍射题型：选择题5.题目：根据样品的密度测定结果，可以初步判断材料的？A.晶体结构B.机械性能C.导电性D.成分答案：D.成分题型：选择题6.题目：以下哪种方法可用于材料的表面形貌及粗糙度分析？A.红外光谱分析B.扫描电子显微镜分析C.热分析D.硬度测试答案：B.扫描电子显微镜分析题型：选择题7.题目：材料的热稳定性可以通过以下哪种方法进行分析？A.电化学腐蚀试验B.熔点测定C.X射线衍射D.红外光谱分析答案：B.熔点测定题型：选择题8.题目：根据样品的断口形貌观察结果，可以初步判断材料的？A.密度B.成分C.机械性能D.晶体结构答案：C.机械性能题型：选择题9.题目：以下哪种方法可用于材料的热分解性分析？A.等离子体质谱法B.红外光谱分析C.热重分析D.电化学腐蚀试验答案：C.热重分析题型：选择题10.题目：材料的导电性质可以通过以下哪种方法分析？A.热分析B.X射线衍射C.红外光谱分析D.电导率测试答案：D.电导率测试。

智慧树知到《材料分析方法》章节测试答案绪论1、材料研究方法分为（）A:组织形貌分析B:物相分析C:成分价键分析D:分子结构分析正确答案：组织形貌分析,物相分析,成分价键分析,分子结构分析2、材料科学的主要研究内容包括（）A:材料的成分结构B:材料的制备与加工C:材料的性能D:材料应用正确答案：材料的成分结构,材料的制备与加工,材料的性能3、下列哪些内容不属于材料表面与界面分析（）A:晶界组成、厚度B:晶粒大小、形态C:气体的吸附D:表面结构正确答案：晶粒大小、形态4、下列哪些内容属于材料微区分析（）A:晶格畸变B:位错C:晶粒取向D:裂纹大小正确答案：晶格畸变,位错,晶粒取向,裂纹大小5、下列哪些内容不属于材料成分结构分析（）A:物相组成B:晶界组成、厚度C:杂质含量D:晶粒大小、形态正确答案：晶界组成、厚度,晶粒大小、形态第一章1、扫描电子显微镜的分辨率已经达到了（）A:0.1 nmB:1.0 nmC:10 nmD:100 nm正确答案： 1.0 nm2、利用量子隧穿效应进行分析的仪器是A:原子力显微镜B:扫描隧道显微镜C:扫描探针显微镜D:扫描电子显微镜正确答案：扫描隧道显微镜3、能够对样品形貌和物相结构进行分析的是透射电子显微镜。

A:对B:错正确答案：对4、扫描隧道显微镜的分辨率可以到达原子尺度级别。

A:对B:错正确答案：对5、图像的衬度是（）A:任意两点存在的明暗程度差异B:任意两点探测到的光强差异C:任意两点探测到的信号强度差异D:任意两点探测到的电子信号强度差异正确答案：任意两点存在的明暗程度差异,任意两点探测到的信号强度差异6、对材料进行组织形貌分析包含哪些内容（）A:材料的外观形貌B:晶粒的大小C:材料的表面、界面结构信息D:位错、点缺陷正确答案：材料的外观形貌,晶粒的大小,材料的表面、界面结构信息,位错、点缺陷7、光学显微镜的最高分辨率为（）A:1 μmB:0.5 μmC:0.2 μmD:0.1 μm正确答案： 0.2 μm8、下列说法错误的是（）A:可见光波长为450~750 nm，比可见光波长短的光源有紫外线、X射线和γ射线B:可供照明的紫外线波长为200~250 nm，可以作为显微镜的照明源C:X射线波长为0.05~10 nm，可以作为显微镜的照明源D:X射线不能直接被聚焦，不可以作为显微镜的照明源正确答案： X射线波长为0.05~10 nm，可以作为显微镜的照明源9、 1924年，（）提出运动的电子、质子、中子等实物粒子都具有波动性质A:布施B:狄拉克C:薛定谔D:德布罗意正确答案：德布罗意10、电子束入射到样品表面后，会产生下列哪些信号（）A:二次电子B:背散射电子C:特征X射线D:俄歇电子正确答案：二次电子,背散射电子,特征X射线,俄歇电子第二章1、第一台光学显微镜是由哪位科学家发明的（）A:胡克B:詹森父子C:伽利略D:惠更斯正确答案：詹森父子2、德国科学家恩斯特·阿贝有哪些贡献（）A:阐明了光学显微镜的成像原理B:解释了数值孔径等问题C:阐明了放大理论D:发明了油浸物镜正确答案：阐明了光学显微镜的成像原理,解释了数值孔径等问题,阐明了放大理论,发明了油浸物镜3、光学显微镜包括（）A:目镜B:物镜C:反光镜D:聚光镜正确答案：目镜,物镜,反光镜,聚光镜4、下列关于光波的衍射，错误的描述是（）A:光是电磁波，具有波动性质B:遇到尺寸与光波波长相比或更小的障碍物时，光线将沿直线传播C:障碍物线度越小，衍射现象越明显D:遇到尺寸与光波波长相比或更小的障碍物时，光线将偏离直线传播正确答案：遇到尺寸与光波波长相比或更小的障碍物时，光线将沿直线传播5、下列说法正确的是（）A:衍射现象可以用子波相干叠加的原理解释B:由于衍射效应，样品上每个物点通过透镜成像后会形成一个埃利斑C:两个埃利斑靠得越近，越容易被分辨D:埃利斑半径与光源波长成反比，与透镜数值孔径成正比正确答案：衍射现象可以用子波相干叠加的原理解释,由于衍射效应，样品上每个物点通过透镜成像后会形成一个埃利斑6、在狭缝衍射实验中，下列说法错误的是（）A:狭缝中间每一点可以看成一个点光源，发射子波B:子波之间相互干涉，在屏幕上形成衍射花样C:整个狭缝内发出的光波在中间点的波程差半波长，形成中央亮斑D:在第一级衍射极大值处，狭缝上下边缘发出的光波波程差为1波长正确答案：整个狭缝内发出的光波在中间点的波程差半波长，形成中央亮斑7、下列关于阿贝成像原理的描述，正确的是（）A:不同物点的同级衍射波在后焦面的干涉，形成衍射谱B:同一物点的各级衍射波在像面的干涉，形成物像C:物像由透射光和衍射光互相干涉而形成D:参与成像的衍射斑点越多，物像与物体的相似性越好。

8. 什么是弱束暗场像？与中心暗场像有何不同？试用Ewald图解说明。

答：弱束暗场像是通过入射束倾斜，使偏离布拉格条件较远的一个衍射束通过物镜光阑，透射束和其他衍射束都被挡掉，利用透过物镜光阑的强度较弱的衍射束成像。

与中心暗场像不同的是，中心暗场像是在双光束的条件下用的成像条件成像，即除直射束外只有一个强的衍射束，而弱束暗场像是在双光阑条件下的g/3g的成像条件成像，采用很大的偏离参量s。

中心暗场像的成像衍射束严格满足布拉格条件，衍射强度较强，而弱束暗场像利用偏离布拉格条件较远的衍射束成像，衍射束强度很弱。

采用弱束暗场像，完整区域的衍射束强度极弱，而在缺陷附近的极小区域内发生较强的反射，形成高分辨率的缺陷图像。

图：PPT透射电子显微技术1页10. 透射电子显微成像中，层错、反相畴界、畴界、孪晶界、晶界等衍衬像有何异同？用什么办法及根据什么特征才能将它们区分开来？答：由于层错区域衍射波振幅一般与无层错区域衍射波振幅不同，则层错区和与相邻区域形成了不同的衬度，相应地出现均匀的亮线和暗线，由于层错两侧的区域晶体结构和位相相同，故所有亮线和暗线的衬度分别相同。

层错衍衬像表现为平行于层错面迹线的明暗相间的等间距条纹。

孪晶界和晶界两侧的晶体由于位向不同，或者还由于点阵类型不同，一边的晶体处于双光束条件时，另一边的衍射条件不可能是完全相同的，也可能是处于无强衍射的情况，就相当于出现等厚条纹，所以他们的衍衬像都是间距不等的明暗相间的条纹，不同的是孪晶界是一条直线，而晶界不是直线。

反相畴界的衍衬像是曲折的带状条纹将晶粒分隔成许多形状不规则的小区域。

层错条纹平行线直线间距相等反相畴界非平行线非直线间距不等孪晶界条纹平行线直线间距不等晶界条纹平行线非直线间距不等11.什么是透射电子显微像中的质厚衬度、衍射衬度和相位衬度。

形成衍射衬度像和相位衬度像时，物镜在聚焦方面有何不同？为什么？答：质厚衬度：入射电子透过非晶样品时，由于样品不同微区间存在原子序数或厚度的差异，导致透过不同区域落在像平面上的电子数不同，对应各个区域的图像的明暗不同，形成的衬度。

1、埃利斑由于光的波动性，光通过小孔发生衍射,明暗相间的条纹衍射的图样，条纹间距随小孔尺寸的变大，衍射的图样的中心有最大的亮斑，称为埃利斑。

2、差热分析是在程序的控制条件下，测量在升温、降温或恒温过程中样品和参比物之间的温差。

3、差示扫描量热法（DSC）是在程序控制条件下，直接测量样品在升温、降温或恒温过程中所吸收的或放出的热量。

4、倒易点阵是由晶体点阵按照一定的对应关系建立的空间点阵,此对应关系可称为倒易变换。

5、干涉指数在（hkl）晶面组（其晶面间距记为dhkl）同一空间方位，设若有晶面间距为dhkl/n(n 为任意整数)的晶面组(nh，nk，nl）即（H,K，L)记为干涉指数.6、干涉面简化布拉格方程所引入的反射面（不需加工且要参与计算的面）。

7、景深当像平面固定时（像距不变）能在像清晰地范围内，允许物体平面沿透镜轴移动的最大距离。

8、焦长固定样品的条件下，像平面沿透镜主轴移动时能保持物象清晰的距离范围.9、晶带晶体中，与某一晶向【uvw】平行的所有(HKL）晶面属于同一晶带，称为晶带射线若K层产生空位,其外层电子向K层跃迁产生的X射线统称为K系特征辐射，其中有L 10、α层电子跃迁产生的K系特征辐射称为Ka。

11、数值孔径子午光线能进入或离开纤芯（光学系统或挂光学器件）的最大圆锥的半顶角之余弦，乘以圆锥顶所在介质的折射率。

12、透镜分辨率用物理学方法(如光学仪器）能分清两个密切相邻物体的程度13 衍射衬度由样品各处衍射束强度的差异形成的衬度成为衍射衬度。

射线若K层产生空位，其外层电子向K层跃迁产生的X射线统称为K系特征辐射，其中有L 14α层电子跃迁产生的K系特征辐射称为Ka。

15质厚衬度由于样品不同区间存在原子序数或厚度的差异而形成的非晶体样品投射电子显微图像衬度，即质量衬度，简称质厚衬度。

16 质谱是离子数量（强度）对质荷比的分布，以质谱图或质谱表的形式的表达。

一、判断题1)、埃利斑半径与照明光源波长成反比，与透镜数值孔径成正比。

材料结构分析试题1（参考答案）一，基本概念题（共8 题，每题7 分）1．X 射线的本质是什么？是谁第一发觉了X射线，谁揭示了X射线的本质？答：X 射线的本质是一种横电磁波？伦琴第一发觉了X 射线，劳厄揭示了X 射线的本质？2．以下哪些晶面属于[ 1 11]晶带？（111），（231），（231），（211），（101），（101），（133），（110），（112），（132），（011），（212），为什么？答：（110）（231），（211），（112），（101），（011）晶面属于[ 1 11]晶带，由于它们符合晶带定律：hu+kv+lw=0 ；3．多重性因子的物理意义是什么？某立方晶系晶体，其{100} 的多重性因子是多少？如该晶体转变为四方晶系，这个晶面族的多重性因子会发生什么变化？为什么？答：多重性因子的物理意义是等同晶面个数对衍射强度的影响因数叫作多重性因子；某立方晶系晶体，其{100} 的多重性因子是6？如该晶体转变为四方晶系多重性因子是4；这个晶面族的多重性因子会随对称性不同而转变；4．在一块冷轧钢板中可能存在哪几种内应力？它们的衍射谱有什么特点？答：在一块冷轧钢板中可能存在三种内应力，它们是：第一类内应力是在物体较大范畴内或很多晶粒范畴内存在并保持平稳的应力；称之为宏观应力；它能使衍射线产生位移；其次类应力是在一个或少数晶粒范畴内存在并保持平稳的内应力；它一般能使衍射峰宽化；第三类应力是在如干原子范畴存在并保持平稳的内应力；它能使衍射线减弱；5．透射电镜主要由几大系统构成. 各系统之间关系如何.答：四大系统: 电子光学系统, 真空系统, 供电掌握系统, 附加仪器系统；其中电子光学系统是其核心；其他系统为帮助系统；. 分别安装在什么位置. 其作用如何.6．透射电镜中有哪些主要光阑答：主要有三种光阑：①聚光镜光阑；在双聚光镜系统中, 该光阑装在其次聚光镜下方；作用: 限制照明孔径角；②物镜光阑；安装在物镜后焦面；作用 像差；进行暗场成像；: 提高像衬度；减小孔径角，从而减小 ③选区光阑 : 放在物镜的像平面位置；作用 : 对样品进行微区衍射分析；7．什么是消光距离 . 影响晶体消光距离的主要物性参数和外界条件是什么 . 答：消光距离 : 由于透射波和衍射波剧烈的动力学相互作用结果，使 在晶体深度方向上发生周期性的振荡，此振荡的深度周期叫消光距离；）定义一影正响因点素 :阵晶胞；体如积 ,由结构另因子 ,Bragg 角, 电子波长；I 0 和 Ig 2, 3 8．倒易点阵与正点阵之间关系如何 . 画出 fcc 和 bcc 晶体的倒易点阵， 并标，2， 3）定出义基本的矢点量 阵a * , 满b ,足* *答：倒易点阵与正点阵互为倒易；（ 1）二，综合及分析题（共 4 题，每题 11 分）(a 1 a 2 ) 1．打算 X 射线强度的关系式是23 2 e VV c的点阵的倒易点阵； 2 2M ，I I P F ( ) A ( )e 0 2 2 32 R mc 试说明式中各参数的物理意义 .答： I 0 为入射 X 射线的强度；λ 为入射 X 射线的波长R 为试样到观测点之间的距离；V 为被照耀晶体的体积V c 为单位晶胞体积P 为多重性因子，表示等晶面个数对衍射强度的影响因子；F 为结构因子，反映晶体结构中原子位置，种类和个数对晶面的影响因子；φ(θ) 为角因子，反映样品中参加衍射的晶粒大小，晶粒数目和衍射线位置 对衍射强度的影响；A( θ) 为吸取因子，圆筒状试样的吸取因子与布拉格角，试样的线吸取系数 12μl 和试样圆柱体的半径有关；平板状试样吸取因子与μ有关， A( ) 而与θ角无关；2M 表示温度因子；e 有热振动影响时的衍射 无热振动抱负情形下的 强度衍射强度2 M e 2．比较物相定量分析的外标法，内标法， 的优缺点？K 值法，直接比较法和全谱拟合法 答： 外标法 就是待测物相的纯物质作为标样以不同的质量比例另外进行标定， 并作曲线图； 外标法适合于特定两相混合物的定量分析， 特殊是同质多相 （同素 异构体）混合物的定量分析；内标法 是在待测试样中掺入肯定量试样中没有的纯物质作为标准进行定量 分析，其目的是为了排除基体效应； 内标法最大的特点是通过加入内标来排除基 体效应的影响，它的原理简洁，简洁懂得；但它也是要作标准曲线，在实践起来 有肯定的困难；K 值法 是内标法延长； K 值法同样要在样品中加入标准物质作为内标， 人们 常常也称之为清洗剂； K 值法不作标准曲线，而是选用刚玉 Al 2O 3 作为标准物 质，并在 JCPDS 卡片中，进行参比强度比较， K 值法是一种较常用的定量分析 方法；直接比较法 通过将待测相与试样中存在的另一个相的衍射峰进行对比， 求得 其含量的； 直接法好处在于它不要纯物质作标准曲线， 也不要标准物质， 它适合 于金属样品的定量测量；以上四种方法都可能存在因择优取向造成强度问题；Rietveld 全谱拟合定量分析方法 ；通过运算机对试样图谱每个衍射峰的外形 和宽度，进行函数模拟；全谱拟合定量分析方法，可防止择优取向，获得高辨论高精确的数字粉末衍射图谱， 是目前 X 射线衍射定量分析精度最高的方法； 不足 之处是：必需配有相应软件的衍射仪；3．请导出电子衍射的基本公式，说明其物理意义，并阐述倒易点阵与电子衍与电子衍射图的关系射图之间有何对应关系 . 说明为何对称入射 (B//[uvw]) 时，即只有倒易点阵原点 与电子衍射基本公式在推爱导瓦尔德球面上，也能得到除中心斑点以外的一系列衍射斑点 答：（1）由以下的电子衍射图可见子衍射基子衍射装. ，底版（hkl ）面满意衍射，透射束分别交于 0’和的中心斑， 斑；P ’R L tg 2∵ ∴ 2 θ很小，一般为 1~2 sin 2 cos 2 2 s in cos（ tg 2 tg 2 2 s in ）cos 2 由 2d sin 代入上式ld， L 为相机裘度R L 2 sin 即 Rd L 这就是电子衍射的基本公式；令 l k 肯定义为电子衍射相机常数kgk d R * （2），在 0 邻近的低指数倒易阵点邻近范畴，反射球面特别接近一个平面， 0 且衍射角度特别小 <1 ，这样反射球与倒易阵点相截是一个二维倒易平面；这些 低指数倒易阵点落在反射球面上， 倒易截面在平面上的投影；产生相应的衍射束； 因此， 电子衍射图是二维 （3）这是由于实际的样品晶体都有确定的外形和有限的尺寸，因而，它的倒 易点不是一个几何意义上的点，而是沿着晶体尺寸较小的方向发生扩展，扩展 量为该方向实际尺寸的倒数的 2 倍；4．单晶电子衍射花样的标定有哪几种方法？图 1 是某低碳钢基体铁素体相的电子衍射花样，请以与步骤；尝试—校核法为例，说明进行该电子衍射花样标定的过程图 1 某低碳钢基体铁素体相的电子衍射花样答：一般，主要有以下几种方法：1）当已知晶体结构时，有依据面间距和面夹角的尝试校核法；依据衍射斑2点的矢径比值或N值序列的R 比值法2）未知晶体结构时，可依据系列衍射斑点运算的面间距来查卡片的方法；3）标准花样对比法4）依据衍射斑点特点平行四边形的查表方法过程与步骤：JCPD（S PD F）(1) 图）测量靠近中心斑点的几个衍射斑点至中心斑点距离R1，R2，R3，R4....（见(2) 依据衍射基本公式1dR L求出相应的晶面间距d1，d2，d3 ，d4 ....(3) 由于晶体结构是已知的，某一d 值即为该晶体某一晶面族的晶面间距，故可依据d 值定出相应的晶面族指数依次类推；{hkl} ，即由d1查出{h1k1l1} ，由d2查出{h2k2l2} ，一，已知晶体结构衍射花样的标定尝试 - 核算（校核）法测量靠近中心斑点的几个衍射1. 1) 斑点至中心斑点距离 R 1， R 2，R 3， R 4 ...（. 见图）依据衍射基本公式2) 1R L (4) 测d 定各衍射斑点之间的夹(5) 打算离开中心斑点最近衍射斑点的指数；如 R 1 最短，就相应斑点的指数应求出相应的晶面间距 d 1， d 2， d 3，d 4为{h 1k 1l 1} 面族中的一个； .... 对于 h ，k ，l 三个指数中有两个相等的晶面族（例如 {112} ），就有 24 种标由于晶体结构法是；已知的，某一 d 值即为该晶体某一晶面族 3) 的晶面间距，故可根两据个指数d 值相定等，出另相一应指的数晶为面族0 指的晶数面族（例{110} ）有 12 种标法； ，即由 d 1查出三个{h 指1k 数1l 相1等} ，的由晶面d 2族查（出如{h {21k 121l }2}），有依8次种类标法；两个指数为 0 的晶面族有 6 种标法，因此，第一个指数可以是等价晶面中的{hkl} 推； 任意一个；(6) 打算其次个斑点的指数；其次个斑点的指数不能任选， 由于它和第 1 个斑点之间的夹角必需符合夹角 公式；对立方晶系而言，夹角公式为h 1 h 2 k 1 k 1k 2 l 1l 2cos 2 2 2 22 2h 1 l 1 h 2 k 2 l 27) 打算了两个斑点后，其它斑点可以依据矢量运算求得打算了两个斑点后，其它斑点可以依据矢量运算求得 R 3 R 1 R R 3 R 1 R 2即h 3 = h 1 + h 2 k3 = k 1 + k 2 L 3 = L 1 + L 2即 h = h 1 + h k = k + k L = L 1 + L 3 2 3 1 2 3 2依据晶带8)定律求零层倒易截面的法线方向，即晶带轴的指数 依据晶带定律求零层倒易截面的法线方向，即晶带轴的指数. [uvw] g g [ uvw] g h g 1k1h l 1k l 2 2 h k l h 2k 2 l 21 1 1 u v wh 1 k 1 l 1 h 1 k 1 l 1h 2 k 2 l 2 h 2 k 2 l 2材料结构分析试题2（参考答案）一，基本概念题（共8 题，每题7 分）1．试验中挑选X射线管以及滤波片的原就是什么？已知一个以Fe为主要成分的样品，试挑选合适的X 射线管和合适的滤波片？答：试验中挑选X 射线管的原就是为防止或削减产生荧光辐射，应当防止使用比样品中主元素的原子序数大2~6（特殊是2）的材料作靶材的X 射线管；挑选滤波片的原就是X 射线分析中，在X 射线管与样品之间一个滤波片，以滤掉Kβ线；滤波片的材料依靶的材料而定，一般采纳比靶材的原子序数小1或2 的材料；分析以铁为主的样品，应当选用Co或Fe 靶的X射线管，它们的分别相应选择Fe 和Mn为滤波片；2．下面是某立方晶系物质的几个晶面，试将它们的面间距从大到小按次序重新排列：（123），（100），（200），（311），（121），（111），（210），（220），（130），（030），（221），（110）；答：它们的面间距从大到小按次序是：（100），（110），（111），（200），（210），（121），（220），（221），（030），（130），（311），（123）；3．衍射线在空间的方位取决于什么？而衍射线的强度又取决于什么？答：衍射线在空间的方位主要取决于晶体的面网间距，或者晶胞的大小；衍射线的强度主要取决于晶体中原子的种类和它们在晶胞中的相对位置；4．罗伦兹因数是表示什么对衍射强度的影响？其表达式是综合了哪几方面考虑而得出的？答：罗仑兹因数是三种几何因子对衍射强度的影响，第一种几何因子表示衍射的晶粒大小对衍射强度的影响，罗仑兹其次种几何因子表示晶粒数目对衍射强度的影响，罗仑兹第三种几何因子表示衍射线位置对衍射强度的影响；5．磁透镜的像差是怎样产生的答：像差分为球差, 像散, 色差.. 如何来排除和削减像差.球差是磁透镜中心区和边沿区对电子的折射才能不同引起的. 增大透镜的激磁电流可减小球差.像散是由于电磁透镜的周向磁场不非旋转对称引起的. 可以通过引入一强度和方位都可以调剂的矫正磁场来进行补偿.色差是电子波的波长或能量发生肯定幅度的转变而造成的. 稳固加速电压和透镜电流可减小色差.6．别从原理，衍射特点及应用方面比较射在材料结构分析中的异同点；X 射线衍射和透射电镜中的电子衍答：原理: X 射线照耀晶体，电子受迫振动产生相干散射；同一原子内各电子散射波相互干涉形成原子散射波；晶体内原子呈周期排列，因而各原子散射波间也存在固定的位相关系而产生干涉作用，形成衍射；在某些方向上发生相长干涉，即特点: 1 ）电子波的波长比X 射线短得多2）电子衍射产生斑点大致分布在一个二维倒易截面内3）电子衍射中略偏离布拉格条件的电子束也能发生衍射4）电子衍射束的强度较大，拍照衍射花样时间短；应用：硬X射线适用于金属部件的无损探伤及金属物相分析，于非金属的分析；透射电镜主要用于形貌分析和电子衍射分析体结构或晶体学性质）软X 射线可用（确定微区的晶7．子束入射固体样品表面会激发哪些信号. 它们有哪些特点和用途答：主要有六种：.1) 背散射电子: 能量高；来自样品表面几百nm深度范畴；其产额随原子序数增大而增多. 用作形貌分析，成分分析以及结构分析；2) 二次电子: 能量较低；来自表层感；5—10nm深度范畴；对样品表面化状态特别敏不能进行成分分析. 主要用于分析样品表面形貌；3) 吸取电子: 其衬度恰好和SE或BE信号调制图像衬度相反互补；; 与背散射电子的衬度吸取电子能产生原子序数衬度，即可用来进行定性的微区成分分析4) 透射电子：透射电子信号由微区的厚度，成分和晶体结构打算分分析；.. 可进行微区成5) 特点X 射线: 用特点值进行成分分析，来自样品较深的区域6) 俄歇电子: 各元素的俄歇电子能量值很低；适合做表面分析；来自样品表面1—2nm范畴；它8．为波谱仪和能谱仪？说明其工作的三种基本方式，并比较波谱仪和能谱仪的优缺点；答：波谱仪：用来检测X 射线的特点波长的仪器能谱仪：用来检测X 射线的特点能量的仪器优点:1 ）能谱仪探测X 射线的效率高；2）在同一时间对分析点内全部元素X 射线光子的能量进行测定和计数，在几分钟内可得到定性分析结果，而波谱仪只能逐个测量每种元素特点波长；3）结构简洁，稳固性和重现性都很好4）不必聚焦，对样品表面无特殊要求，适于粗糙表面分析；缺点：1）辨论率低.2）能谱仪只能分析原子序数大于到92 间的全部元素；11 的元素；而波谱仪可测定原子序数从43）能谱仪的Si(Li) 二，综合分析题（共探头必需保持在低温态，因此必需时时用液氮冷却；4 题，每题11 分）1．试比较衍射仪法与德拜法的优缺点？答：与照相法相比，衍射仪法在一些方面具有明显不同的特点，优缺点；也正好是它的（1）简便快速：衍射仪法都采纳自动记录，不需底片安装，冲洗，晾干等手续；可在强度分布曲线图上直接测量2θ和I 值，比在底片上测量便利得多；衍射仪法扫描所需的时间短于照相曝光时间；一个物相分析样品只需约15 分钟即可扫描完毕；此外，衍射仪仍可以依据需要有挑选地扫描某个小范畴，可大大缩短扫描时间；（2）辨论才能强：由于测角仪圆半径一般为185mm 远大于德拜相机的半径（m），因而衍射法的辨论才能比照相法强得多；如当用CuKa 辐射时，从2θ30o 左右开头，Kα双重线即能分开；而在德拜照相中2θ小于90°时K双重线不能分开；（3）直接获得强度数据：不仅可以得出相对强度，仍可测定确定强度；由照相底片上直接得到的是黑度，需要换算后才得出强度，而且不行能获得确定强度值；（4）低角度区的2θ测量范畴大：测角仪在接近2θ= 0°邻近的禁区范畴要比照相机的盲区小；一般测角仪的禁区范畴约为2θ＜3°（假如使用小角散射测角仪就更可小到2θ＝0.5～0.6°），而直径57．3mm 的德拜相机的盲区，一般为2θ＞8°；这相当于使用CuKα辐射时，衍射仪可以测得面网间距d 最大达3nmA 的反射（用小角散射测角仪可达1000nm），而一般德拜相机只能记录d值在1nm 以内的反射；（5）样品用量大：衍射仪法所需的样品数量比常用的德拜照相法要多得多；后者一般有5～10mg 样品就足够了，最少甚至可以少到不足lmg；在衍射仪法中，假如要求能够产生最大的衍射强度，一般约需有以上的样品；即使采纳薄层样品，样品需要量也在100mg 左右；（6）设备较复杂，成本高；明显，与照相法相比，衍射仪有较多的优点，突出的是简便快速和精确度高，而且随着电子运算机协作衍射仪自动处理结果的技术日益普及，这方面的优点将更为突出；所以衍射仪技术目前已为国内外所广泛使用；但是它并不能完全取代照相法；特殊是它所需样品的数量很少，这是一般的衍射仪法远不能及的；2．试述X 射线衍射单物相定性基本原理及其分析步骤？答：X 射线物相分析的基本原理是每一种结晶物质都有自己特殊的晶体结构，即特定点阵类型，晶胞大小，原子的数目和原子在晶胞中的排列等；因此，从布拉格公式和强度公式知道，当X 射线通过晶体时，每一种结晶物质都有自己特殊的衍射花样，衍射花样的特点可以用各个反射晶面的晶面间距值 d 和反射线的强度I 来表征；其中晶面网间距值 d 与晶胞的外形和大小有关，相对强度I 就与质点的种类及其在晶胞中的位置有关；通过与物相衍射分析标准数据比较鉴定物相；单相物质定性分析的基本步骤是：（1）运算或查找出衍射图谱上每根峰的（2）利用I 值最大的三根强线的对应d 值与I 值；d 值查找索引，找出基本符合的物相名称及卡片号；（3）将实测的d，I 值与卡片上的数据一一对比，如基本符合，就可定为该物相；3．扫描电镜的辨论率受哪些因素影响. 用不同的信号成像时，其辨论率有何不同. 所谓扫描电镜的辨论率是指用何种信号成像时的辨论率.答：影响因素: 电子束束斑大小, 检测信号类型, 检测部位原子序数.SE和HE信号的辨论率最高,扫描电镜的辨论率是指用BE其次,X 射线的最低. SE和HE信号成像时的辨论率.4．举例说明电子探针的三种工作方式(点，线，面)在显微成分分析中的应用；答：(1). 定点分析：将电子束固定在要分析的微区上用波谱仪分析时，转变分光晶体和探测器的位置，即可得到分析点的X 射线谱线；用能谱仪分析时，几分钟内即可直接从荧光屏元素的谱线；（或运算机）上得到微区内全部(2). 线分析：将谱仪（波，能）固定在所要测量的某一元素特点的位置把电子束沿着指定的方向作直线轨迹扫描，度分布情形；转变位置可得到另一元素的浓度分布情形；(3). 面分析：X 射线信号（波长或能量）便可得到这一元素沿直线的浓电子束在样品表面作光栅扫描，将谱仪（波，能）固定在所要测量的某一元素特点X 射线信号（波长或能量）的位置，此时，在荧光屏上得到该元素的面分布图像；转变位置可得到另一元素的浓度分布情形；法；也是用X射线调制图像的方材料结构分析试题3（参考答案）一，基本概念题（共8 题，每题7 分）2dsin θ=λ中的d，θ，λ分别表示什么？布拉格方程式有何1．布拉格方程用途？答：d HKLθ角表示拂过角或布拉格角，即入射表示HKL 晶面的面网间距，X射线或衍射线与面网间的夹角，λ表示入射X 射线的波长；该公式有二个方面用途：（1）已知晶体的 d 值；通过测量θ，求特点X 射线的λ，并通过λ判定产生特征X 射线的元素；这主要应用于X 射线荧光光谱仪和电子探针中；（2）已知入射X 射线的波长，通过测量θ，求晶面间距；并通过晶面间距，测定晶体结构或进行物相分析；2．什么叫干涉面？当波长为λ的X射线在晶体上发生衍射时，相邻两个（hkl ）晶面衍射线的波程差是多少？相邻两个HKL干涉面的波程差又是多少？答：晶面间距为d’/n，干涉指数为nh，n k，nl 的假想晶面称为干涉面；当波长为λ的X 射线照耀到晶体上发生衍射，相邻两个（hkl）晶面的波程差是nλ，相邻两个（HKL ）晶面的波程差是λ；0 3．测角仪在采集衍射图时，假如试样表面转到与入射线成 30 角，就计数管 与入射线所成角度为多少？能产生衍射的晶面， 与试样的自由表面是何种几何关 系？答：当试样表面与入射 X 射线束成 30°角时，计数管与入射 X 射线束的夹角 是 600；能产生衍射的晶面与试样的自由表面平行；4．宏观应力对 X 射线衍射花样的影响是什么？衍射仪法测定宏观应力的方法 有哪些？答：宏观应力对 X 射线衍射花样的影响是造成衍射线位移； 衍射仪法测定宏 0° -45 °法；另一种是 sin 2ψ法； 观应力的方法有两种，一种是 5．薄膜样品的基本要求是什么 . 详细工艺过程如何 . 双喷减薄与离子减薄 各适用于制备什么样品 .答：样品的基本要求：1）薄膜样品的组织结构必需和大块样品相同，在制备过程中，组织结构不变 化；2）样品相对于电子束必需有足够的透亮度3）薄膜样品应有肯定强度和刚度，在制备，夹持和操作过程中不会引起变形 和损坏；4）在样品制备过程中不答应表面产生氧化和腐蚀；样品制备的工艺过程1) 2) 3) 切薄片样品预减薄终减薄离子减薄：1）不导电的陶瓷样品2）要求质量高的金属样品3）不宜双喷电解的金属与合金样品双喷电解减薄：1）不易于腐蚀的裂纹端试样2）非粉末冶金试样3）组织中各相电解性能相差不大的材料4）不易于脆断，不能清洗的试样6．图说明衍衬成像原理，并说明什么是明场像，暗场像和中心暗场像；答：设薄膜有 A ，B 两晶粒示；B 内的某 (hkl) 晶面严格满意 Bragg 条件，或 B 晶粒内满意“双光束条件” ，就通 过(hkl)衍射使入射强度 I0 分解为 I hkl 和 IO-I hkl 两部分A 晶粒内全部晶面与 Bragg 角相差较大，不能产生衍射；在物镜背焦面上的物镜光阑， 将衍射束挡掉， 只让透射束通过光阑孔进行成 像（明场），此时，像平面上 A 和 B 晶粒的光强度或亮度不同，分别为I A I B I 0I 0 - I hklB 晶粒相对 A 晶粒的像衬度为I I A I I hklI 0B ( ) B I I A 明场成像： 只让中心透射束穿过物镜光栏形成的衍衬像称为明场镜；暗场成像：只让某一衍射束通过物镜光栏形成的衍衬像称为暗场像；中心暗场像： 入射电子束相对衍射晶面倾斜角， 此时衍射斑将移到透镜的中 心位置，该衍射束通过物镜光栏形成的衍衬像称为中心暗场成像；7．说明透射电子显微镜成像系统的主要构成，安装位置，特点及其作用； 答：主要由物镜，物镜光栏，选区光栏，中间镜和投影镜组成 .1）物镜：强励磁短焦透镜（ f=1-3mm ）,放大倍数 100—300 倍；作用：形成第一幅放大像2）物镜光栏：装在物镜背焦面，直径 20—120um ，无磁金属制成；作用： a.提高像衬度， b.减小孔经角，从而减小像差； C.进行暗场成像3）选区光栏：装在物镜像平面上，直径 作用：对样品进行微区衍射分析；20-400um ，4）中间镜：弱压短透镜，长焦，放大倍数可调剂 0— 20 倍作用 a.掌握电镜总放大倍数； B.成像 /衍射模式挑选；5）投影镜：短焦，强磁透镜，进一步放大中间镜的像；投影镜内孔径较小，使电子束进入投影镜孔径角很小；小孔径角有两个特点：a. 景深大，转变中间镜放大倍数，使总倍数变化大，也不影响图象清楚度；焦深长，放宽对荧光屏和底片平面严格位置要求；. 说明同一晶带中各晶面及其倒易矢量与8．何为晶带定理和零层倒易截面晶带轴之间的关系；答：晶体中，与某一晶向[uvw] 平行的全部晶面（HKL ）属于同一晶带，称为[uvw] 晶带，该晶向[uvw] 称为此晶带的晶带轴，它们之间存在这样的关系：H i u K i v L i w 0取某点O* 为倒易原点，就该晶带全部晶面对应的倒易矢（倒易点）将处于同一倒易平面中，这个倒易平面与Z 垂直；由正，倒空间的对应关系，与Z 垂直的倒易面为（uvw）*, 即[uvw] ⊥(uvw)* ，因此，由同晶带的晶面构成的倒易面就可以用（uvw）* 表示，且由于过原点O*，就称为0 层倒易截面（uvw）* ；二，综合及分析题（共 4 题，每题11 分）1．请说明多相混合物物相定性分析的原理与方法？答：多相分析原理是：晶体对X 射线的衍射效应是取决于它的晶体结构的，不同种类的晶体将给出不同的衍射花样；假如一个样品内包含了几种不同的物相，就各个物相仍旧保持各自特点的衍射花样不变；而整个样品的衍射花样就相当于它们的迭合，不会产生干扰；这就为我们鉴别这些混合物样品中和各个物相供应了可能；关键是如何将这几套衍射线分开；这也是多相分析的难点所在；多相定性分析方法（1）多相分析中如混合物是已知的，无非是通过X 射线衍射分析方法进行验证；在实际工作中也能常常遇到这种情形；3 条强线考虑，采纳（2）如多相混合物是未知且含量相近；就可从每个物相的单物相鉴定方法；1）从样品的衍射花样中挑选 5 相对强度最大的线来，明显，在这五条线中至少有三条是确定属于同一个物相的；因此，如在此五条线中取三条进行组合，就共可得出十组不同的组合；其中至少有一组，其三条线都是属于同一个物相的；当逐组地将每一组数据与哈氏索引中前 3 条线的数据进行对比，其中必可有一组数据与索引中的某一组数据基本相符；初步确定物相A；2）找到物相A 的相应衍射数据表，假如鉴定无误，就表中所列的数据必定可为试验数据所包含；至此，便已经鉴定出了一个物相；3）将这部分能核对上的数据，也就是属于第一个物相的数据，从整个试验数据中扣除；4）对所剩下的数。

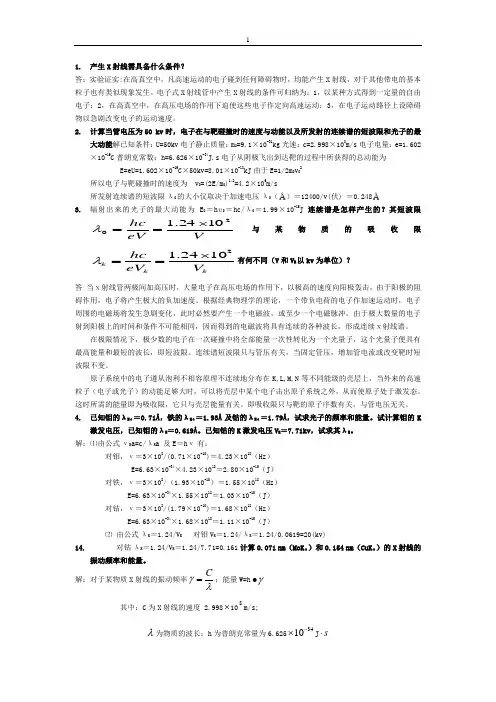

1. 产生X 射线需具备什么条件？答：实验证实:在高真空中，凡高速运动的电子碰到任何障碍物时，均能产生X 射线，对于其他带电的基本粒子也有类似现象发生。

电子式X 射线管中产生X 射线的条件可归纳为：1，以某种方式得到一定量的自由电子；2，在高真空中，在高压电场的作用下迫使这些电子作定向高速运动；3，在电子运动路径上设障碍物以急剧改变电子的运动速度。

2. 计算当管电压为50 kv 时，电子在与靶碰撞时的速度与动能以及所发射的连续谱的短波限和光子的最大动能解已知条件：U=50kv 电子静止质量：m 0=9.1×10-31kg 光速：c=2.998×108m/s 电子电量：e=1.602×10-19C 普朗克常数：h=6.626×10-34J.s 电子从阴极飞出到达靶的过程中所获得的总动能为 E=eU=1.602×10-19C ×50kv=8.01×10-18kJ 由于E=1/2m 0v 02所以电子与靶碰撞时的速度为 v 0=(2E/m 0)1/2=4.2×106m/s所发射连续谱的短波限λ0的大小仅取决于加速电压λ0（Å）＝12400/v(伏) ＝0.248Å3. 辐射出来的光子的最大动能为 E 0＝h ʋ0＝hc/λ0＝1.99×10-15J 连续谱是怎样产生的？其短波限VeV hc 21024.1⨯==λ与某物质的吸收限kk kV eV hc 21024.1⨯==λ有何不同（V 和V K 以kv 为单位）？答 当ⅹ射线管两极间加高压时，大量电子在高压电场的作用下，以极高的速度向阳极轰击，由于阳极的阻碍作用，电子将产生极大的负加速度。

根据经典物理学的理论，一个带负电荷的电子作加速运动时，电子周围的电磁场将发生急剧变化，此时必然要产生一个电磁波，或至少一个电磁脉冲。

由于极大数量的电子射到阳极上的时间和条件不可能相同，因而得到的电磁波将具有连续的各种波长，形成连续ⅹ射线谱。

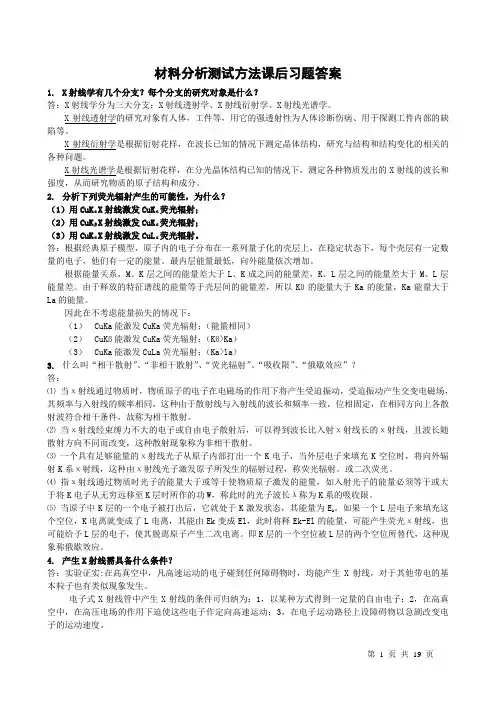

材料分析测试方法课后习题答案1.X射线学有几个分支？每个分支的研究对象是什么？答：X射线学分为三大分支：X射线透射学、X射线衍射学、X射线光谱学。

X射线透射学的研究对象有人体，工件等，用它的强透射性为人体诊断伤病、用于探测工件内部的缺陷等。

X射线衍射学是根据衍射花样，在波长已知的情况下测定晶体结构，研究与结构和结构变化的相关的各种问题。

X射线光谱学是根据衍射花样，在分光晶体结构已知的情况下，测定各种物质发出的X射线的波长和强度，从而研究物质的原子结构和成分。

2.分析下列荧光辐射产生的可能性，为什么？（1）用CuKαX射线激发CuKα荧光辐射；（2）用CuKβX射线激发CuKα荧光辐射；（3）用CuKαX射线激发CuLα荧光辐射。

答：根据经典原子模型，原子内的电子分布在一系列量子化的壳层上，在稳定状态下，每个壳层有一定数量的电子，他们有一定的能量。

最内层能量最低，向外能量依次增加。

根据能量关系，M、K层之间的能量差大于L、K成之间的能量差，K、L层之间的能量差大于M、L层能量差。

由于释放的特征谱线的能量等于壳层间的能量差，所以Kß的能量大于Ka的能量，Ka能量大于La的能量。

因此在不考虑能量损失的情况下：（1）CuKa能激发CuKa荧光辐射；（能量相同）（2）CuKß能激发CuKa荧光辐射；（Kß>Ka）（3）CuKa能激发CuLa荧光辐射；（Ka>la）3.什么叫“相干散射”、“非相干散射”、“荧光辐射”、“吸收限”、“俄歇效应”？答：⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。

⑵当χ射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ射线长的χ射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。

材料分析测试方法复习题第一部分简答题：1. X射线产生的基本条件答：①产生自由电子；②使电子做定向高速运动；③在电子运动的路径上设置使其突然减速的障碍物。

2. 连续X射线产生实质答：假设管电流为10mA，则每秒到达阳极靶上的电子数可达6.25x10（16）个，如此之多的电子到达靶上的时间和条件不会相同，并且绝大多数达到靶上的电子要经过多次碰撞，逐步把能量释放到零，同时产生一系列能量为hv（i）的光子序列，这样就形成了连续X射线。

3. 特征X射线产生的物理机制答：原子系统中的电子遵从刨利不相容原理不连续的分布在K、L、M、N等不同能级的壳层上，而且按能量最低原理从里到外逐层填充。

当外来的高速度的粒子动能足够大时，可以将壳层中某个电子击出去，于是在原来的位置出现空位，原子系统的能量升高，处于激发态，这时原子系统就要向低能态转化，即向低能级上的空位跃迁，在跃迁时会有一能量产生，这一能量以光子的形式辐射出来，即特征X射线。

4. 短波限、吸收限答：短波限：X射线管不同管电压下的连续谱存在的一个最短波长值。

吸收限：把一特定壳层的电子击出所需要的入射光最长波长。

5. X射线相干散射与非相干散射现象答： 相干散射：当X射线与原子中束缚较紧的内层电子相撞时，电子振动时向四周发射电磁波的散射过程。

非相干散射：当X射线光子与束缚不大的外层电子或价电子或金属晶体中的自由电子相撞时的散射过程。

6. 光电子、荧光X射线以及俄歇电子的含义答：光电子：光电效应中由光子激发所产生的电子（或入射光量子与物质原子中电子相互碰撞时被激发的电子）。

荧光X射线：由X射线激发所产生的特征X射线。

俄歇电子：原子外层电子跃迁填补内层空位后释放能量并产生新的空位，这些能量被包括空位层在内的临近原子或较外层电子吸收，受激发逸出原子的电子叫做俄歇电子。

7. X射线吸收规律、线吸收系数答：X射线吸收规律：强度为I的特征X射线在均匀物质内部通过时，强度的衰减与在物质内通过的距离x成比例，即-dI/I=μdx 。

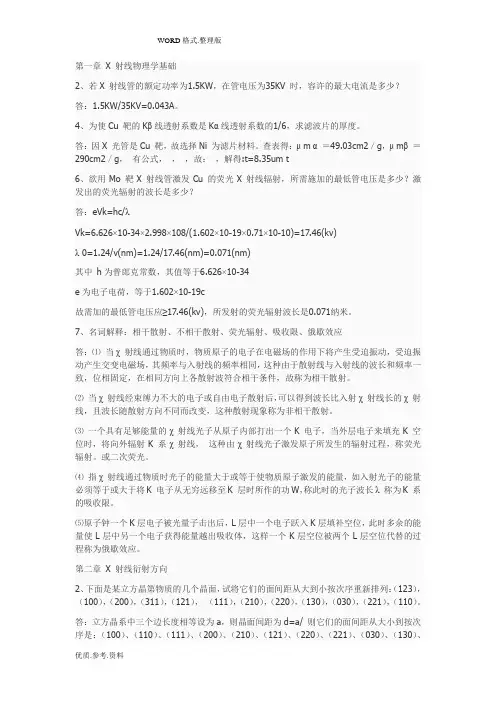

第一章X 射线物理学基础2、若X 射线管的额定功率为1.5KW，在管电压为35KV 时，容许的最大电流是多少？答：1.5KW/35KV=0.043A。

4、为使Cu 靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。

答：因X 光管是Cu 靶，故选择Ni 为滤片材料。

查表得：μ m α＝49.03cm2／g，μ mβ＝290cm2／g，有公式，，，故：，解得:t=8.35um t6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？答：eVk=hc/λVk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv)λ 0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm)其中h为普郎克常数，其值等于6.626×10-34e为电子电荷，等于1.602×10-19c故需加的最低管电压应≥17.46(kv)，所发射的荧光辐射波长是0.071纳米。

7、名词解释：相干散射、不相干散射、荧光辐射、吸收限、俄歇效应答：⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。

⑵当χ射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ射线长的χ射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。

⑶一个具有足够能量的χ射线光子从原子内部打出一个K 电子，当外层电子来填充K 空位时，将向外辐射K 系χ射线，这种由χ射线光子激发原子所发生的辐射过程，称荧光辐射。

或二次荧光。

⑷指χ射线通过物质时光子的能量大于或等于使物质原子激发的能量，如入射光子的能量必须等于或大于将K 电子从无穷远移至K 层时所作的功W，称此时的光子波长λ称为K 系的吸收限。

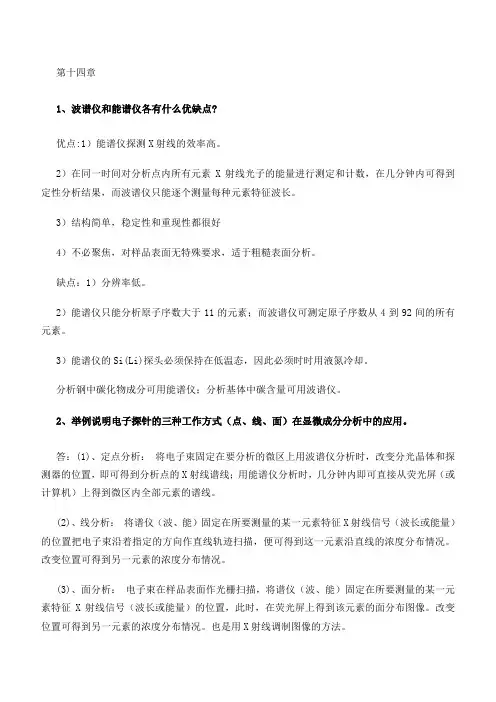

第十四章1、波谱仪和能谱仪各有什么优缺点?优点:1）能谱仪探测X射线的效率高。

2）在同一时间对分析点内所有元素X射线光子的能量进行测定和计数，在几分钟内可得到定性分析结果，而波谱仪只能逐个测量每种元素特征波长。

3）结构简单，稳定性和重现性都很好4）不必聚焦，对样品表面无特殊要求，适于粗糙表面分析。

缺点：1）分辨率低。

2）能谱仪只能分析原子序数大于11的元素；而波谱仪可测定原子序数从4到92间的所有元素。

3）能谱仪的Si(Li)探头必须保持在低温态，因此必须时时用液氮冷却。

分析钢中碳化物成分可用能谱仪；分析基体中碳含量可用波谱仪。

2、举例说明电子探针的三种工作方式（点、线、面）在显微成分分析中的应用。

答：(1)、定点分析：将电子束固定在要分析的微区上用波谱仪分析时，改变分光晶体和探测器的位置，即可得到分析点的X射线谱线；用能谱仪分析时，几分钟内即可直接从荧光屏（或计算机）上得到微区内全部元素的谱线。

(2)、线分析：将谱仪（波、能）固定在所要测量的某一元素特征X射线信号（波长或能量）的位置把电子束沿着指定的方向作直线轨迹扫描，便可得到这一元素沿直线的浓度分布情况。

改变位置可得到另一元素的浓度分布情况。

(3)、面分析：电子束在样品表面作光栅扫描，将谱仪（波、能）固定在所要测量的某一元素特征X射线信号（波长或能量）的位置，此时，在荧光屏上得到该元素的面分布图像。

改变位置可得到另一元素的浓度分布情况。

也是用X射线调制图像的方法。

3、要在观察断口形貌的同时，分析断口上粒状夹杂物的化学成分，选用什么仪器？用怎样的操作方式进行具体分析？答：（1）若观察断口形貌，用扫描电子显微镜来观察：而要分析夹杂物的化学成分，得选用能谱仪来分析其化学成分。

(2)A 、用扫描电镜的断口分析观察其断口形貌：a 、沿晶断口分析：靠近二次电子检测器的断裂面亮度大，背面则暗，故短裤呈冰糖块状或呈石块状。

沿晶断口属于脆性断裂，断口上午塑性变形迹象。

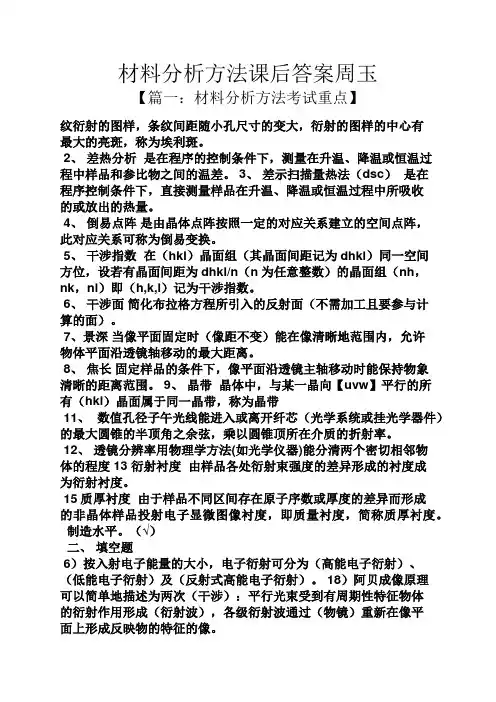

材料分析方法课后答案周玉【篇一：材料分析方法考试重点】纹衍射的图样，条纹间距随小孔尺寸的变大，衍射的图样的中心有最大的亮斑，称为埃利斑。

2、差热分析是在程序的控制条件下，测量在升温、降温或恒温过程中样品和参比物之间的温差。

3、差示扫描量热法（dsc）是在程序控制条件下，直接测量样品在升温、降温或恒温过程中所吸收的或放出的热量。

4、倒易点阵是由晶体点阵按照一定的对应关系建立的空间点阵，此对应关系可称为倒易变换。

5、干涉指数在（hkl）晶面组（其晶面间距记为dhkl）同一空间方位，设若有晶面间距为dhkl/n（n为任意整数）的晶面组（nh，nk，nl）即（h,k,l）记为干涉指数。

6、干涉面简化布拉格方程所引入的反射面（不需加工且要参与计算的面）。

7、景深当像平面固定时（像距不变）能在像清晰地范围内，允许物体平面沿透镜轴移动的最大距离。

8、焦长固定样品的条件下，像平面沿透镜主轴移动时能保持物象清晰的距离范围。

9、晶带晶体中，与某一晶向【uvw】平行的所有（hkl）晶面属于同一晶带，称为晶带11、数值孔径子午光线能进入或离开纤芯（光学系统或挂光学器件）的最大圆锥的半顶角之余弦，乘以圆锥顶所在介质的折射率。

12、透镜分辨率用物理学方法(如光学仪器)能分清两个密切相邻物体的程度 13 衍射衬度由样品各处衍射束强度的差异形成的衬度成为衍射衬度。

15质厚衬度由于样品不同区间存在原子序数或厚度的差异而形成的非晶体样品投射电子显微图像衬度，即质量衬度，简称质厚衬度。

制造水平。

（√）二、填空题6）按入射电子能量的大小，电子衍射可分为（高能电子衍射）、（低能电子衍射）及（反射式高能电子衍射）。

18）阿贝成像原理可以简单地描述为两次（干涉）：平行光束受到有周期性特征物体的衍射作用形成（衍射波），各级衍射波通过（物镜）重新在像平面上形成反映物的特征的像。

12）按照出射信号的不同，成分分析手段可以分为两类：x光谱和电子能谱），出射信号分别是（x射线，电子）。

材料分析方法第二版课后练习题含答案第一章：材料的物理化学性质分析1. 硬度测试根据维氏硬度测试的原理，硬度的数值与什么有关？答案：硬度的数值与材料的抵抗力有关。

2. 热膨胀系数测试热膨胀系数的测试方法包括哪些？答案：常用的测试方法包括极差法、压力计法、光栅测量法等。

第二章：材料的成分分析1. 光谱分析常用的光谱分析方法有哪些？答案：常用的光谱分析方法包括紫外吸收光谱、可见光吸收光谱、红外光谱、拉曼光谱、荧光光谱、原子发射光谱、质谱等。

2. 微量元素分析微量元素分析常用的方法有哪些？答案：常用的微量元素分析方法有火焰原子吸收光谱法、电感耦合等离子体发射光谱法、电感耦合等离子体质谱法等。

第三章：材料的表面形貌分析1.原子力显微镜测试原子力显微镜常用于什么领域？答案：原子力显微镜常用于材料表面形貌分析、生物医学领域等。

2.扫描电子显微镜测试扫描电子显微镜常用于哪些领域？答案：扫描电子显微镜常用于材料表面形貌分析、生物医学领域、纳米材料研究等。

第四章：材料的力学性能分析1.拉伸测试拉伸测试包括哪些参数？答案：拉伸测试包括屈服强度、抗拉强度、延伸率等参数。

2.压缩测试压缩测试的测试条件有哪些？答案：压缩测试的测试条件包括样品的几何形状和尺寸、加载速率、温度等。

第五章：材料的热力学性能分析1.热重分析热重分析的测试原理是什么？答案：热重分析利用样品在升温过程中的质量变化来研究材料的热稳定性、热降解等热力学性能。

2.热膨胀系数测试热膨胀系数的测试方法有哪些？答案：常用的测试方法包括极差法、压力计法、光栅测量法等。

总结本文主要介绍了材料分析方法第二版的课后练习题和答案。

通过练习题的学习，我们可以更好地掌握各种分析方法的原理和测试步骤，同时也能够提高自己的分析能力和实验操作技能。

我们希望读者能够认真学习、勤于实践，不断提高自己在材料分析领域的能力和水平。

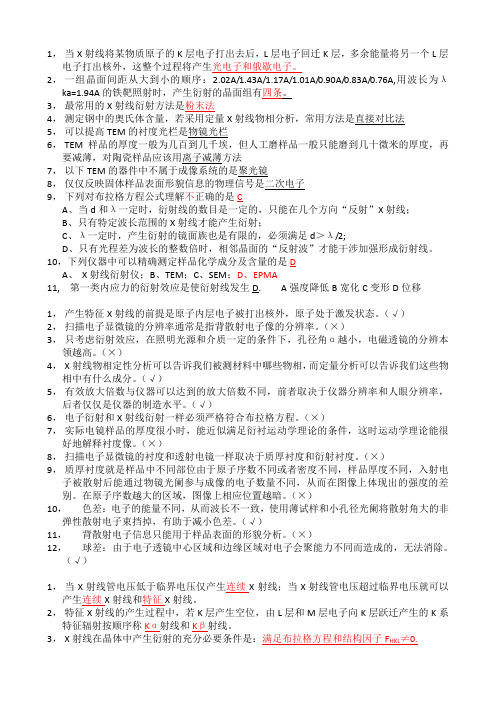

1，当X射线将某物质原子的K层电子打出去后，L层电子回迁K层，多余能量将另一个L层电子打出核外，这整个过程将产生光电子和俄歇电子。

2，一组晶面间距从大到小的顺序：2.02A/1.43A/1.17A/1.01A/0.90A/0.83A/0.76A,用波长为λka=1.94A的铁靶照射时，产生衍射的晶面组有四条。

3，最常用的X射线衍射方法是粉末法4，测定钢中的奥氏体含量，若采用定量X射线物相分析，常用方法是直接对比法5，可以提高TEM的衬度光栏是物镜光栏6，TEM样品的厚度一般为几百到几千埃，但人工磨样品一般只能磨到几十微米的厚度，再要减薄，对陶瓷样品应该用离子减薄方法7，以下TEM的器件中不属于成像系统的是聚光镜8，仅仅反映固体样品表面形貌信息的物理信号是二次电子9，下列对布拉格方程公式理解不正确的是CA、当d和λ一定时，衍射线的数目是一定的，只能在几个方向“反射”X射线；B、只有特定波长范围的X射线才能产生衍射；C、λ一定时，产生衍射的镜面族也是有限的，必须满足d＞λ/2;D、只有光程差为波长的整数倍时，相邻晶面的“反射波”才能干涉加强形成衍射线。

10，下列仪器中可以精确测定样品化学成分及含量的是DA、X射线衍射仪；B、TEM；C、SEM；D、EPMA11, 第一类内应力的衍射效应是使衍射线发生D. A强度降低B宽化C变形D位移1，产生特征X射线的前提是原子内层电子被打出核外，原子处于激发状态。

（√）2，扫描电子显微镜的分辨率通常是指背散射电子像的分辨率。

（×）3，只考虑衍射效应，在照明光源和介质一定的条件下，孔径角α越小，电磁透镜的分辨本领越高。

（×）4，X射线物相定性分析可以告诉我们被测材料中哪些物相，而定量分析可以告诉我们这些物相中有什么成分。

（√）5，有效放大倍数与仪器可以达到的放大倍数不同，前者取决于仪器分辨率和人眼分辨率，后者仅仅是仪器的制造水平。

（√）6，电子衍射和X射线衍射一样必须严格符合布拉格方程。

第一章电磁辐射与材料结构一、名词、术语、概念波数，分子振动，伸缩振动，变形振动（或弯曲振动、变角振动），干涉指数，晶带，原子轨道磁矩，电子自旋磁矩，原子核磁矩。

二、填空1、电磁波谱可分为3个部分：①长波部分，包括( )与( )，有时习惯上称此部分为( )。

②中间部分，包括( )、( )和( )，统称为( )。

③短波部分，包括( )和( )（以及宇宙射线），此部分可称( )。

答案：无线电波（射频波），微波，波谱，红外线，可见光，紫外线，光学光谱，X射线，射线，射线谱。

2、原子中电子受激向高能级跃迁或由高能级向低能级跃迁均称为( )跃迁或( )跃迁。

答案：电子，能级。

3、电子由高能级向低能级的跃迁可分为两种方式：跃迁过程中多余的能量即跃迁前后能量差以电磁辐射的方式放出，称之为( )跃迁；若多余的能量转化为热能等形式，则称之为( )跃迁。

答案：辐射，无辐射。

4、分子的运动很复杂，一般可近似认为分子总能量（E）由分子中各( )，( )及( )组成。

答案：电子能量，振动能量，转动能量。

5、分子振动可分为( )振动与( )振动两类。

答案：伸缩，变形（或叫弯曲，变角）。

6、分子的伸缩振动可分为( )和( )。

答案：对称伸缩振动，不对称伸缩振动（或叫反对称伸缩振动）。

7、平面多原子（三原子及以上）分子的弯曲振动一般可分为( )和( )。

答案：面内弯曲振动，面外弯曲振动。

8、干涉指数是对晶面( )与晶面( )的标识，而晶面指数只标识晶面的（）。

答案：空间方位，间距，空间方位。

9、晶面间距分别为d110／2，d110/3的晶面，其干涉指数分别为( )和( )。

答案：220，330。

10、倒易矢量r*HKL的基本性质：r*HKL垂直于正点阵中相应的（HKL）晶面，其长度r*HKL等于(HKL)之晶面间距d HKL的( )。

答案：倒数（或1/d HKL）。

11、萤石（CaF2）的（220）面的晶面间距d220=0.193nm，其倒易矢量r*220（）于正点阵中的（220）面，长度r*220=（）。

材料分析方法第三版课后答案【篇一：材料现代分析方法试题3(参考答案)】ss=txt>一、基本概念题（共10题，每题5分）1．试述获取衍射花样的三种基本方法及其用途？答：获取衍射花样的三种基本方法是劳埃法、旋转晶体法和粉末法。

劳埃法主要用于分析晶体的对称性和进行晶体定向；旋转晶体法主要用于研究晶体结构；粉末法主要用于物相分析。

3．试述罗伦兹三种几何因子各表示什么？答：洛伦兹因数第一种几何因子是表示样品中参与衍射的晶粒大小对衍射强度的影响。

，第二种几何因子是表示样品中参与衍射的晶粒的数目对衍射强度的影响，第三种几何因子是表示样品中衍射线位置对衍射强度的影响。

4．在一块冷轧钢板中可能存在哪几种内应力？它们的衍射谱有什么特点？答：在一块冷轧钢板中可能存在三种内应力，它们是：第一类内应力是在物体较大范围内或许多晶粒范围内存在并保持平衡的应力。

称之为宏观应力。

它能使衍射线产生位移。

第二类应力是在一个或少数晶粒范围内存在并保持平衡的内应力。

它一般能使衍射峰宽化。

第三类应力是在若干原子范围存在并保持平衡的内应力。

它能使衍射线减弱。

5．设[uvw]是(hkl)的法线，用正、倒空间的变换矩阵写出它们之间的指数互换关系。

＊＊＊答：[uvw]?＝〔〕[uv13wa11gaa?]12??*?0?i?jg?aaa其中 2223?，ai?aj21??1i?j??6．给出简单立方、面心立方、体心立方以及密排六方晶体结构电子衍射发?a31a32a33??生消光的晶面指数规律。

答：常见晶体的结构消光规律简单立方对指数没有限制（不会产生结构消光）f. c. ch. k. l. 奇偶混合b. c. ch+k+l=奇数h. c. ph+2k=3n, 同时l=奇数体心四方h+k+l=奇数7．假定需要衍射分析的区域属于未知相，但根据样品的条件可以分析其为可能的几种结构之一，试根据你的理解给出衍射图标定的一般步骤。

答：（1）测定低指数斑点的r值。

第一章 X 射线物理学基础1、在原子序24（Cr）到74（W）之间选择7 种元素，根据它们的特征谱波长（Kα），用图解法验证莫塞莱定律。

（答案略）2、若X 射线管的额定功率为1.5KW，在管电压为35KV 时，容许的最大电流是多少？答：1.5KW/35KV=0.043A。

4、为使Cu 靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。

答：因X 光管是Cu 靶，故选择Ni 为滤片材料。

查表得：μ m α ＝49.03cm2／g，μ mβ ＝290cm2／g，有公式，，，故：，解得:t=8.35um t6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？答：eVk=hc/λVk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv)λ 0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm)其中 h为普郎克常数，其值等于6.626×10-34e为电子电荷，等于1.602×10-19c故需加的最低管电压应≥17.46(kv)，所发射的荧光辐射波长是0.071纳米。

7、名词解释：相干散射、非相干散射、荧光辐射、吸收限、俄歇效应答：⑴ 当χ 射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。

⑵ 当χ 射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ 射线长的χ 射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。

⑶ 一个具有足够能量的χ 射线光子从原子内部打出一个K 电子，当外层电子来填充K 空位时，将向外辐射K 系χ 射线，这种由χ 射线光子激发原子所发生的辐射过程，称荧光辐射。

材料分析方法试题及答案一、选择题1. 以下哪种材料分析方法可以提供材料的化学成分信息？A. 显微镜分析B. X射线衍射分析C. 扫描电子显微镜（SEM）D. 质谱分析2. 扫描电子显微镜（SEM）的主要优势是什么？A. 高分辨率成像B. 能够提供化学成分分析C. 能够观察材料的微观结构D. 所有选项都正确二、填空题3. 透射电子显微镜（TEM）可以观察到材料的________结构，通常用于研究材料的________。

4. X射线荧光光谱分析（XRF）是一种________分析方法，常用于快速无损地检测材料的________。

三、简答题5. 简述原子力显微镜（AFM）的工作原理及其在材料分析中的应用。

四、计算题6. 假设你有一个材料样品，其质量为100克，通过X射线衍射分析得知，样品中含有10%的铁（Fe），5%的铝（Al）和85%的硅（Si）。

请计算样品中铁、铝和硅的质量分别是多少克？五、论述题7. 论述不同材料分析方法的优缺点，并给出一个实际应用场景，说明如何选择适合的分析方法。

参考答案：一、选择题1. D. 质谱分析2. A. 高分辨率成像二、填空题3. 微观；晶体缺陷4. 元素；元素成分三、简答题5. 原子力显微镜（AFM）的工作原理是通过一个非常尖锐的探针扫描样品表面，探针与样品表面之间的相互作用力（通常是范德华力）会导致探针的微小位移。

这些位移通过激光反射测量，从而获得样品表面的三维形貌图。

AFM在材料分析中的应用包括但不限于表面粗糙度测量、纳米尺度的表面形貌分析以及材料的机械性质研究。

四、计算题6. 铁的质量：100克× 10% = 10克铝的质量：100克× 5% = 5克硅的质量：100克× 85% = 85克五、论述题7. 不同材料分析方法的优缺点如下：- 显微镜分析：优点是操作简单，能够直观观察材料的宏观结构；缺点是分辨率有限，无法提供化学成分信息。

材料分析测试方法试题及答案第一章电磁辐射与材料结构一、名词、术语、概念波数，分子振动，伸缩振动，变形振动（或弯曲振动、变角振动），干涉指数，晶带，原子轨道磁矩，电子自旋磁矩，原子核磁矩。

二、填空1、电磁波谱可分为3个部分：①长波部分，包括()与()，有时习惯上称此部分为()。

②中间部分，包括()、()和()，统称为()。

③短波部分，包括()和()（以及宇宙射线），此部分可称()。

答案：无线电波（射频波），微波，波谱，红外线，可见光，紫外线，光学光谱，某射线，射线，射线谱。

2、原子中电子受激向高能级跃迁或由高能级向低能级跃迁均称为()跃迁或()跃迁。

答案：电子，能级。

3、电子由高能级向低能级的跃迁可分为两种方式：跃迁过程中多余的能量即跃迁前后能量差以电磁辐射的方式放出，称之为()跃迁；若多余的能量转化为热能等形式，则称之为()跃迁。

答案：辐射，无辐射。

4、分子的运动很复杂，一般可近似认为分子总能量（E）由分子中各()，()及()组成。

答案：电子能量，振动能量，转动能量。

5、分子振动可分为()振动与()振动两类。

答案：伸缩，变形（或叫弯曲，变角）。

6、分子的伸缩振动可分为()和()。

答案：对称伸缩振动，不对称伸缩振动（或叫反对称伸缩振动）。

7、平面多原子（三原子及以上）分子的弯曲振动一般可分为()和()。

答案：面内弯曲振动，面外弯曲振动。

8、干涉指数是对晶面()与晶面()的标识，而晶面指数只标识晶面的（）。

答案：空间方位，间距，空间方位。

9、晶面间距分别为d110／2，d110/3的晶面，其干涉指数分别为()和()。

答案：220，330。

10、倒易矢量r某HKL的基本性质：r某HKL垂直于正点阵中相应的（HKL）晶面，其长度r某HKL等于(HKL)之晶面间距dHKL的()。

答案：倒数（或1/dHKL）。

11、萤石（CaF2）的（220）面的晶面间距d220=0.193nm，其倒易矢量r某220（）于正点阵中的（220）面，长度r某220=（）。

第一章X 射线物理学基础2、若X 射线管的额定功率为1.5KW，在管电压为35KV 时，容许的最大电流是多少？答：1.5KW/35KV=0.043A。

4、为使Cu 靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。

答：因X 光管是Cu 靶，故选择Ni 为滤片材料。

查表得：μ m α＝49.03cm2／g，μ mβ＝290cm2／g，有公式，，，故：，解得:t=8.35um t6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？答：eVk=hc/λVk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv)λ 0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm)其中h为普郎克常数，其值等于6.626×10-34e为电子电荷，等于1.602×10-19c故需加的最低管电压应≥17.46(kv)，所发射的荧光辐射波长是0.071纳米。

7、名词解释：相干散射、不相干散射、荧光辐射、吸收限、俄歇效应答：⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。

⑵当χ射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ射线长的χ射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。

⑶一个具有足够能量的χ射线光子从原子内部打出一个K 电子，当外层电子来填充K 空位时，将向外辐射K 系χ射线，这种由χ射线光子激发原子所发生的辐射过程，称荧光辐射。

或二次荧光。

⑷指χ射线通过物质时光子的能量大于或等于使物质原子激发的能量，如入射光子的能量必须等于或大于将K 电子从无穷远移至K 层时所作的功W，称此时的光子波长λ称为K 系的吸收限。
