大二层网络技术

⼤⼆层⽹络----Vxlan技术1. ⼆层转发的概念 ⼆层转发即交换机依据mac地址进⾏转发，交换机维护⼀张mac表，接受到报⽂后识别报⽂的⽬的mac地址，然后将数据包转发到mac 表对应的端⼝上。

VxLAN技术⾸先会抽象⼀个overlay平⾯，这个overlay平⾯就等同于⼀个⼆层交换机，其次会定义若⼲VTEP节点，VTEP 节点就相当于⼆层交换机的端⼝，同时维护⼀个vtep节点的mac表，数据报⽂到达vtep节点后，解析⽬的vtep的mac地址，然后将数据包转发到mac 表对应的vtep节点上，与⼆层交换极其类似，因此VxLAN这种在物理平⾯上抽象出的逻辑平⾯⼜被称为⼤⼆层平⾯。

这种技术主要⽤在数据中⼼⾥⾯。

2. 现今数据中⼼⾯临的挑战a、虚拟机规模受⽹络设备表项规格的限制在传统⼆层⽹络环境下，数据报⽂是通过查询MAC地址表进⾏⼆层转发。

服务器虚拟化后，VM的数量⽐原有的物理机发⽣了数量级的增长，伴随⽽来的便是VM⽹卡MAC地址数量的空前增加。

⽽接⼊侧⼆层设备的MAC地址表规格较⼩，⽆法满⾜快速增长的VM数量。

b、⽹络隔离能⼒有限VLAN作为当前主流的⽹络隔离技术，在标准定义中只有12⽐特，因此可⽤的VLAN数量仅4096个。

对于公有云或其它⼤型虚拟化云计算服务这种动辄上万甚⾄更多租户的场景⽽⾔，VLAN的隔离能⼒⽆法满⾜。

c、虚拟机迁移范围受限由于服务器资源等问题(如CPU过⾼，内存不够等)，虚拟机迁移已经成为了⼀个常态性业务。

虚拟机迁移是指将虚拟机从⼀个物理机迁移到另⼀个物理机。

为了保证虚拟机迁移过程中业务不中断，则需要保证虚拟机的IP地址、MAC地址等参数保持不变，这就要求虚拟机迁移必须发⽣在⼀个⼆层⽹络中。

⽽传统的⼆层⽹络，将虚拟机迁移限制在了⼀个较⼩的局部范围内。

为了应对传统数据中⼼⽹络对服务器虚拟化技术的限制，VXLAN技术应运⽽⽣，其能够很好的解决上述问题。

3. Vxlan格式及封装格式Vxlan通过将逻辑⽹络中通信的数据帧封装在物理⽹络中进⾏传输，封装和解封装的过程由VTEP节点完成。

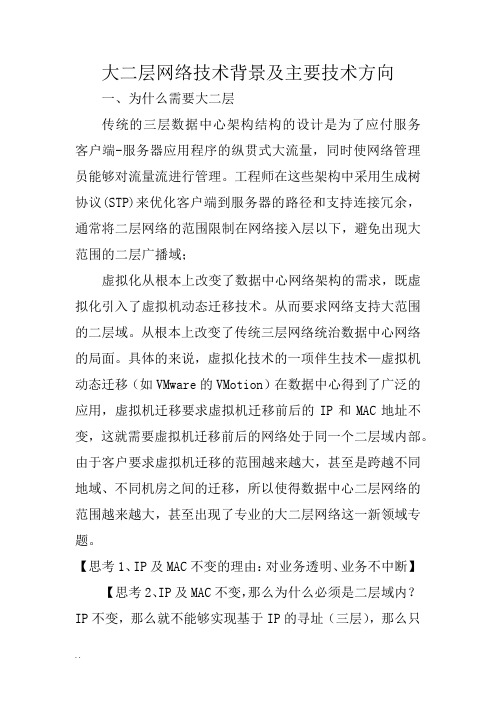

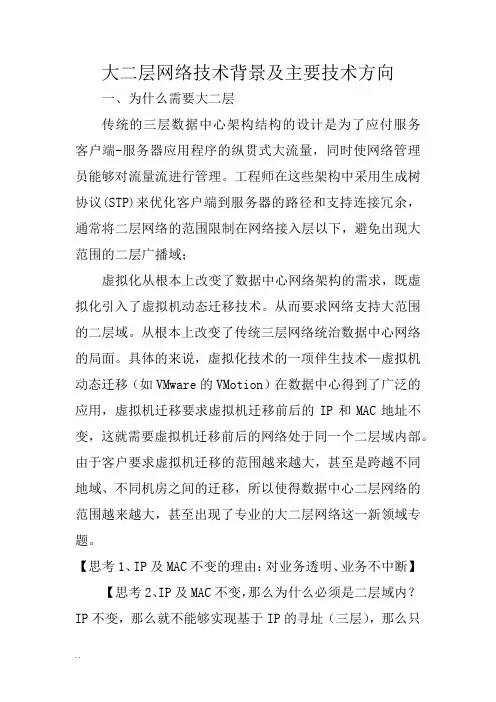

大二层网络技术背景及主要技术方向一、为什么需要大二层传统的三层数据中心架构结构的设计是为了应付服务客户端-服务器应用程序的纵贯式大流量，同时使网络管理员能够对流量流进行管理。

工程师在这些架构中采用生成树协议(STP)来优化客户端到服务器的路径和支持连接冗余，通常将二层网络的范围限制在网络接入层以下，避免出现大范围的二层广播域；虚拟化从根本上改变了数据中心网络架构的需求，既虚拟化引入了虚拟机动态迁移技术。

从而要求网络支持大范围的二层域。

从根本上改变了传统三层网络统治数据中心网络的局面。

具体的来说，虚拟化技术的一项伴生技术—虚拟机动态迁移（如VMware的VMotion）在数据中心得到了广泛的应用，虚拟机迁移要求虚拟机迁移前后的IP和MAC地址不变，这就需要虚拟机迁移前后的网络处于同一个二层域内部。

由于客户要求虚拟机迁移的范围越来越大，甚至是跨越不同地域、不同机房之间的迁移，所以使得数据中心二层网络的范围越来越大，甚至出现了专业的大二层网络这一新领域专题。

【思考1、IP及MAC不变的理由：对业务透明、业务不中断】【思考2、IP及MAC不变，那么为什么必须是二层域内？IP不变，那么就不能够实现基于IP的寻址（三层），那么只能实现基于MAC的寻址，既二层寻址，大二层，顾名思义，此是二层网络，根据MAC地址进行寻址】传统网络的二层为什么大不起来在数据中心网络中，“区域”对应VLAN的划分。

相同VLAN 内的终端属于同一广播域，具有一致的VLAN-ID，二层连通；不同VLAN内的终端需要通过网关互相访问，二层隔离，三层连通。

传统的数据中心设计，区域和VLAN的划分粒度是比较细的，这主要取决于“需求”和“网络规模”。

传统的数据中心主要是依据功能进行区域划分，例如WEB、APP、DB，办公区、业务区、内联区、外联区等等。

不同区域之间通过网关和安全设备互访，保证不同区域的可靠性、安全性。

同时，不同区域由于具有不同的功能，因此需要相互访问数据时，只要终端之间能够通信即可，并不一定要求通信双方处于同一VLAN或二层网络。

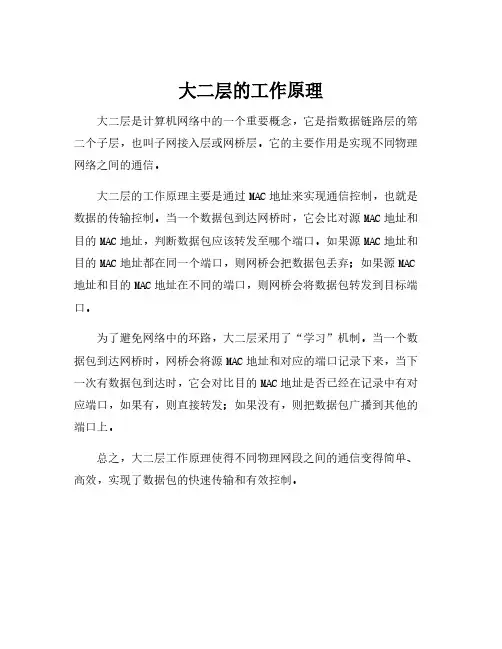

大二层的工作原理
大二层是计算机网络中的一个重要概念，它是指数据链路层的第二个子层，也叫子网接入层或网桥层。

它的主要作用是实现不同物理网络之间的通信。

大二层的工作原理主要是通过MAC地址来实现通信控制，也就是数据的传输控制。

当一个数据包到达网桥时，它会比对源MAC地址和目的MAC地址，判断数据包应该转发至哪个端口。

如果源MAC地址和目的MAC地址都在同一个端口，则网桥会把数据包丢弃；如果源MAC 地址和目的MAC地址在不同的端口，则网桥会将数据包转发到目标端口。

为了避免网络中的环路，大二层采用了“学习”机制。

当一个数据包到达网桥时，网桥会将源MAC地址和对应的端口记录下来，当下一次有数据包到达时，它会对比目的MAC地址是否已经在记录中有对应端口，如果有，则直接转发；如果没有，则把数据包广播到其他的端口上。

总之，大二层工作原理使得不同物理网段之间的通信变得简单、高效，实现了数据包的快速传输和有效控制。

在云计算时代下，数据中心内部一般采用分布式架构处理海量数据存储、挖掘、查询、搜索等相关业务，服务器和服务器之间需要进行大量的协同工作，在服务器之间产生了大量的东西向流量。

其次，数据中心普遍采用虚拟化技术，虚拟化的直接后果是使单位计算密度极大提升，物理服务器吞吐量将比虚拟化之前成数倍提升。

还有为了更大幅度地增大数据中心内业务可靠性、降低IT成本、提高业务部署灵活性、降低运维成本高，需要虚拟机能够在整个数据中心范围内进行动态迁移。

上面这些是云计算时代下的数据中心业务需求，这些需求促进了数据中心网络架构的演进，催生了大二层网络架构的诞生，TRILL便是一种构建数据中心大二层组网的技术。

本文旨在分析云计算时代下数据中心对网络架构的需求，并提出华为基于TRILL的解决方案，帮助用户在建设数据中心网络时，能选择合适的网络解决方案以更好满足云计算业务需求。

云计算时代下数据中心对网络架构要求• 虚拟机任意迁移作为云计算的核心技术之一，服务器虚拟化已经得到越来越广泛的应用。

为了更大幅度地增大数据中心内业务可靠性、降低IT成本、提高业务部署灵活性、降低运维成本高，需要虚拟机能够在整个数据中心范围内进行动态迁移，而不是局限在一个汇聚或接入交换机范围内进行迁移。

传统数据中心一般采用二层+三层组网架构，POD内采用二层组网，POD间通过三层网络进行互联。

VM只能在一个POD内进行迁移，如果需要跨二层区域迁移，需要更改VM 的IP地址，如果没有负载均衡器LoadBalance屏蔽等手段，应用会中断。

在云计算时代，为提升大量闲置服务器的资源利用率，计算虚拟化技术已经逐步在IDC 进行应用。

IDC运营商为了更充分的利用数据中心资源，VM需要更大的迁移范围，可以通过TRILL构建的大二层网络来实现。

• 无阻塞、低延迟数据转发云计算时代下的数据中心流量模型和传统运营商流量模型不同，数据中心中主要是服务器和服务器之间的东西向流量，数据中心网络相当于是服务器之间的总线。

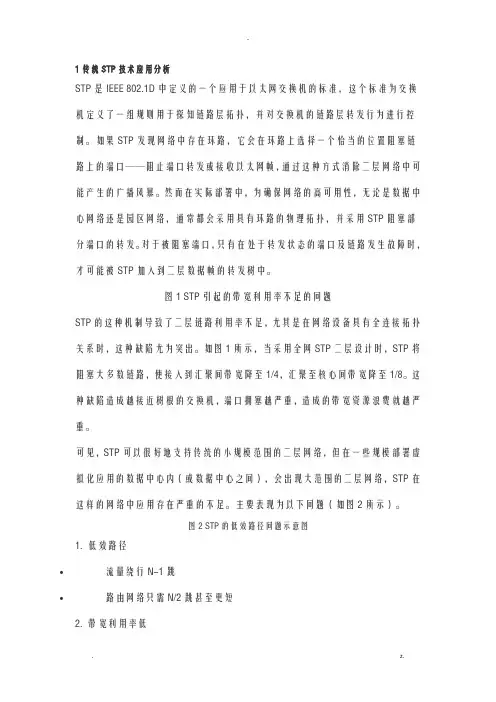

1传统STP技术应用分析STP是IEEE 802.1D中定义的一个应用于以太网交换机的标准，这个标准为交换机定义了一组规则用于探知链路层拓扑，并对交换机的链路层转发行为进行控制。

如果STP发现网络中存在环路，它会在环路上选择一个恰当的位置阻塞链路上的端口——阻止端口转发或接收以太网帧，通过这种方式消除二层网络中可能产生的广播风暴。

然而在实际部署中，为确保网络的高可用性，无论是数据中心网络还是园区网络，通常都会采用具有环路的物理拓扑，并采用STP阻塞部分端口的转发。

对于被阻塞端口，只有在处于转发状态的端口及链路发生故障时，才可能被STP加入到二层数据帧的转发树中。

图1 STP引起的带宽利用率不足的问题STP的这种机制导致了二层链路利用率不足，尤其是在网络设备具有全连接拓扑关系时，这种缺陷尤为突出。

如图1所示，当采用全网STP二层设计时，STP将阻塞大多数链路，使接入到汇聚间带宽降至1/4，汇聚至核心间带宽降至1/8。

这种缺陷造成越接近树根的交换机，端口拥塞越严重，造成的带宽资源浪费就越严重。

可见，STP可以很好地支持传统的小规模范围的二层网络，但在一些规模部署虚拟化应用的数据中心内（或数据中心之间），会出现大范围的二层网络，STP在这样的网络中应用存在严重的不足。

主要表现为以下问题（如图2所示）。

图2 STP的低效路径问题示意图1. 低效路径•流量绕行N-1跳•路由网络只需N/2跳甚至更短2. 带宽利用率低•阻断环路，中断链路•大量带宽闲置•流量容易拥塞3. 可靠性低•秒级故障切换•对设备的消耗较大4. 维护难度大•链路引起拓扑变化复杂•容易引发广播风暴•配置、管理难度随着规模增加剧增由于STP存在以上种种不足，其难以胜任大规模二层网络的管理控制。

2 IRF技术应用分析H3C IRF（Intelligent Resilient Framework）是N:1网络虚拟化技术。

IRF可将多台网络设备（成员设备）虚拟化为一台网络设备（虚拟设备），并将这些设备作为单一设备管理和使用。
