电工基础的计算题汇编

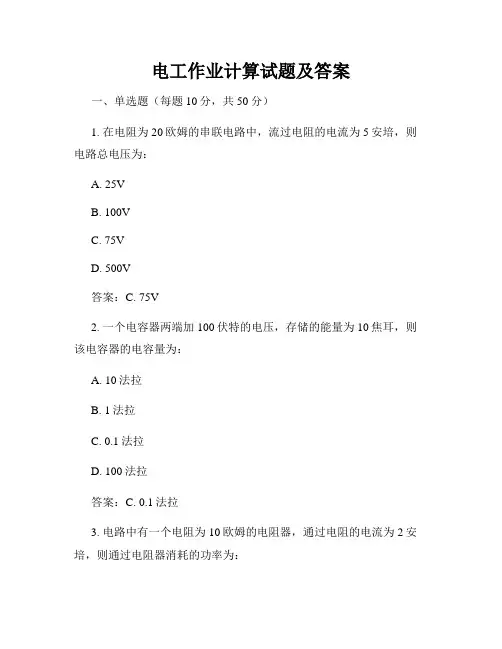

电工作业计算试题及答案一、单选题（每题10分，共50分）1. 在电阻为20欧姆的串联电路中，流过电阻的电流为5安培，则电路总电压为：A. 25VB. 100VC. 75VD. 500V答案：C. 75V2. 一个电容器两端加100伏特的电压，存储的能量为10焦耳，则该电容器的电容量为：A. 10法拉B. 1法拉C. 0.1法拉D. 100法拉答案：C. 0.1法拉3. 电路中有一个电阻为10欧姆的电阻器，通过电阻的电流为2安培，则通过电阻器消耗的功率为：A. 2瓦特B. 4瓦特C. 10瓦特D. 20瓦特答案：B. 4瓦特4. 电压为220V的电源驱动一个电阻为40欧姆的负载，求通过该负载的电流大小：A. 5.5安培B. 0.0055安培C. 0.55安培D. 550安培答案：C. 0.55安培5. 一个电动机的输入功率为2000瓦特，输出功率为1800瓦特，求该电动机的效率：A. 90%B. 80%C. 100%D. 10%答案：B. 80%二、计算题（每题20分，共80分）1. 电路中有两个串联电阻，电阻1为30欧姆，电阻2为40欧姆，流过电路的电流为2安培，求电路总电压。

解答：根据欧姆定律，电压和电阻、电流之间的关系是U = I * R。

在串联电路中，电流不变，所以总电压为各个电阻的电压之和。

电阻1的电压为：U1 = I * R1 = 2 * 30 = 60V电阻2的电压为：U2 = I * R2 = 2 * 40 = 80V所以，电路总电压为：60V + 80V = 140V答案：140V2. 一个电容器的电容量为60微法，两端加的电压为12伏特，求该电容器所存储的能量。

解答：电容器存储的能量可以通过公式E = 0.5 * C * U^2计算，其中E为能量，C为电容量，U为电压。

将题目给出的数据代入公式，可得：E = 0.5 * 60 * 10^-6 * (12)^2 = 0.432焦耳答案：0.432焦耳3. 一个电路中有一个电感为0.05亨利的电感器，通过电感的电流变化率为200A/s，求电感两端的感应电动势。

练习题一一、 填空题1、欧姆定律适用于 电阻元件。

2、电阻均为9Ω的Y 形电阻网络，若等效为Δ形网络，各电阻的阻值应为 Ω。

3、叠加原理适用于计算 电路中的电压和电流。

4、电阻均为12Ω的Δ形电阻网络，若等效为Y 形网络，各电阻的阻值应为 Ω。

5、对于具有n 个结点b 个支路的电路，可列出 个独立的KCL 方程，可列出 个独立的KVL 方程。

6、已知i = 14.14cos(ωt+30°)A ，其电流有效值为 安培，初相位为 。

7、我们把三个 相等、角频率相同，在相位上互差 度的正弦交流电称为对称三相交流电。

8、已知o 14.14sin(60)i t ω=+A ，该电流有效值为 A ，初相位为 。

9、换路定律指出：一阶电路发生的换路时，状态变量不能发生跳变。

该定律用公式可表示为 和 。

二、选择题1、叠加原理用于计算 。

（ ）A 、线性电路中的电压、电流和功率B 、线性电路中的电压、电流C 、非线性电路中的电压、电流和功率D 、非线性电路中的电压、电流2、实验室中的交流电压表和电流表，其读数是交流电的 。

（ ）A 、最大值B 、有效值C 、瞬时值D 、无法确定3、直流稳态时，电感元件上 。

（ ）A 、有电流，有电压B 、有电流，无电压C 、无电流，有电压D 、无电流，无电压4、在电路的暂态过程中，电路的时间常数愈大，则电流和电压的增长或衰减就 。

（ ）A 、愈快B 、愈慢C 、无影响D 、无法确定5、直流稳态时，电容元件上 。

（ ）A 、有电流，有电压B 、有电流，无电压C 、无电流，有电压D 、无电流，无电压6、在电路的暂态过程中，电路的时间常数愈小，则电流和电压的增长或衰减就 。

（ ）A 、愈快B 、愈慢C 、无影响D 、无法确定7、如果一个电容元件中的电流为零，其储能 为零。

（ ）A 、一定B 、不一定C 、不能确定D 、以上答案都不对8、已知空间有a 、b 两点，电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为（ ）A 、6VB 、－6VC 、14V9、叠加定理只适用于（ ）A 、交流电路B 、直流电路C 、线性电路10、实验室中的交流电压表和电流表，其读值是交流电的（ ）。

电工基础试题库及答案解析第一题：电工是一门基础性的职业，掌握电工基础理论知识对于电工工作的顺利进行至关重要。

下面是一套电工基础试题库及答案解析，供广大电工从业人员学习和参考。

试题一：简答题1. 什么是电流？答案解析：电流是电荷在单位时间内通过导线的物理量。

单位是安培(A)。

试题二：选择题1. 下面哪个选项中的材料具有良好的导电性能？A. 木材B. 金属C. 塑料D. 纸张答案解析：B. 金属是一种良好的导电材料，可以有效传输电流。

试题三：计算题1. 如果电路中的电压为12伏特，电阻为4欧姆，那么通过电路的电流是多少？答案解析：根据欧姆定律，电流可以通过电压和电阻的关系来计算。

电流(I) = 电压(U) / 电阻(R) = 12伏特 / 4欧姆 = 3安培。

试题四：判断题1. 串联电路和并联电路的总电阻分别计算方法相同。

答案解析：错误。

串联电路的总电阻可以通过电阻相加来计算，而并联电路的总电阻需要使用倒数计算。

试题五：应用题1. 某个电器的功率为200瓦特，工作电压为220伏特，求该电器的电流大小。

答案解析：根据功率定律，功率可以通过电流和电压的关系来计算。

功率(P) = 电流(I) * 电压(U)。

所以，电流(I) = 功率(P) / 电压(U) = 200瓦特 / 220伏特≈ 0.91安培。

以上是电工基础试题库及答案解析的一部分，希望对广大电工从业人员的学习和实践有所帮助。

电工基础知识是电工工作的基石，只有牢固掌握了基础知识，才能在实际工作中熟练应用。

祝大家在电工职业道路上取得更大的成功！。

一.计算题1．图示电路，求图中所示电压、电流未知量，然后求图中各元件吸收或发出的功率，并验证功率平衡。

2图示电路，试求：（1）当开关K 打开时，开关两端的电压U ab ； （2当开关K 闭合时, 流过开关的电流ab3．如右图示电路，用支路电流法求各支路电流。

4、写出电路的节点电压法方程组。

仅要求列写方程组，不需求解。

5． 列出图示电路用节点电压法求解的方程组。

（只列方程，不求解） 6．用戴维南定理求解题5图中4?电阻上流过的电流。

（设定电流的参考方向自左向右）。

7．应用有源二端网络定理，求解图示电路的电流I 。

8、将图示二端网络化成等效为电压源模型。

9、如图电路，已知电阻支路电流表读数A I 41=， 电感支路电流表读数A I 92=，总电流表读数I=5A ，求电容支路中电流表的读数。

（10分）10、如图所示电路，已知总电压表读数为5V ，第一个电压表读数为4V ，第二个电压表读数为9V ，试用相量图分析并计算第三个电压表的读数为多少？ （10分）1题图11、把某线圈接在电压为20V 的直流电源上，测得流过线圈的电流为1A ；当把它改接到频率为50H Z ，电压有效值为120V 的正弦交流电源时，测得流过线圈的电流为0.3A 。

求线圈的直流电阻R 和电感量L 各等于多少？（10分）12、某R －L 串联电路接在100V 、50H Z 的正弦交流电源中，实测得电流I ＝2A ，有功功率P ＝120W ，求电路的电阻R 和电感量L 各为多少？（10分）13、某三相对称感性负载连成Y 形，接到线电压为380V 的三相对称电源上，电路的有功功率为P ＝5.28KW ，功率因数cos ?＝0.8，试求负载的相电流及电路的线电流。

若将负载改接成?形,电源线电压仍为380V ，试求此时的相电流、线电流和有功功率。

（10分）2? 2? ＋ 12V －＋ 4V －6? 10? 4? 2? 8? ＋ 20V－ 1A＋16V －ab c O I I I2? 4? 2? 2? 2? ＋ 10V － 5A ＋18 V －6?3?Ka题5?＋5V － 1A＋15V －题一图10? 5? 5? 5? 6? 2A 2A＋ 10V － ＋ 35V－ I 题1图10? 3? 6? 34? 4A ＋ 30V－ a b14、对称线电压为380V 的三相四相制电路中，对称星形联接负载，每相阻抗Ω+=8060j Z 。

电力电工基础习题（附参考答案）一、单选题（共50题，每题1分，共50分）1、在纯电感电路中，（）等于电压有效值与电流有效值乘积。

A、瞬时功率B、无功功率C、有功功率D、视在功率正确答案：B2、白炽灯的额定工作电压为220V，它允许承受的最大电压为（）。

A、440VB、220VC、380VD、311V正确答案：D3、三相对称的额定工作电压为380V，有我国供电系统供电，该三相负载应接成（）。

A、两种接法都不行B、星形接法C、两种接法都行D、三角形接法正确答案：B4、把一定长度的导线的直径减少1倍，其电阻值将变为原来的（）倍。

A、1B、4C、2D、3正确答案：B5、阻值不随外加电压或电流的大小而改变的电阻叫（）。

A、非线性电阻B、线性电阻C、可变电阻D、固定电阻正确答案：B6、三相对称负载作三角形联接时，相电流是10A，线电流最接近的值是A、14AB、17AC、7AD、20A正确答案：B7、单相正弦交流电的电压表示为100V，则其峰值为（）。

A、100VB、141VC、173VD、220V正确答案：B8、电阻元件是（）元件。

A、储存磁场能量B、储存热能C、储存电场能量D、耗能正确答案：D9、电动机铭牌上标注的额定功率是指电动机的（）。

A、视在功率B、无功功率C、有功功率D、总功率正确答案：C10、在选择量程时，若事先不知道被测量的大小，应先选用（）试测，再逐步换用适当的量程。

A、次大量程B、最大量程C、最小量程D、次小量程正确答案：B11、在单位时间内电流所做的功称为（）。

A、电功率B、电功D、电能正确答案：A12、三相电源星型联接时，相电压是220V，线电压最接近的值是（）。

A、110VB、220VC、380VD、440V正确答案：C13、交流机电产品铭牌上的额定值是指交流电的（）。

A、瞬时值B、有效值C、最大值D、平均值正确答案：B14、导电性能介于导体和绝缘体之间的物体叫做（）。

A、二极管B、绝缘体C、导体D、半导体正确答案：D15、当外加电阻R上的电压为U时，其消耗的功率为1W，其电压增大一倍，其消耗的功率为（）。

1. 一个电阻的阻值为100Ω，通过它的电流为0.2A。

根据欧姆定律，该电阻两端的电压是多少？- A. 10V- B. 20V- C. 50V- D. 200V2. 在串联电路中，如果其中一个电阻的阻值是200Ω，流过的电流是0.1A，那么该电阻消耗的功率是多少？- A. 10W- B. 20W- C. 30W- D. 40W3. 一个电容器上标有“470uF 16V”，这个电容器的容量是多少法拉？- A. 470F- B. 0.47F- C. 470uF- D. 0.00047F4. 在一个并联电路中，有两个电阻分别是10Ω和20Ω，那么该并联电路的总电阻是多少？ - A. 5Ω- B. 10Ω- C. 15Ω- D. 30Ω5. 一个电感器上标有“100mH”，这个电感器的电感量是多少亨利？- A. 100H- B. 10H- C. 1H- D. 0.1H6. 如果一个交流电源的频率是50Hz，那么它的周期是多少秒？- A. 0.01s- B. 0.02s- C. 0.05s- D. 0.2s7. 一个灯泡上标有“220V 40W”，这个灯泡的额定电流是多少？- A. 0.18A- B. 0.36A- C. 0.73A8. 根据基尔霍夫电流定律，在电路中任何一个节点上，流入节点的电流之和等于什么？ - A. 流出节点的电流之和- B. 节点上的电压- C. 节点的电阻- D. 节点的电功率9. 一个变压器的原边电压是220V，副边电压是110V，那么这个变压器的变压比是多少？ - A. 0.5- B. 1- C. 2- D. 410. 在三相交流电路中，如果线电压是380V，那么相电压是多少？- A. 110V- B. 220V- C. 380V- D. 760V。

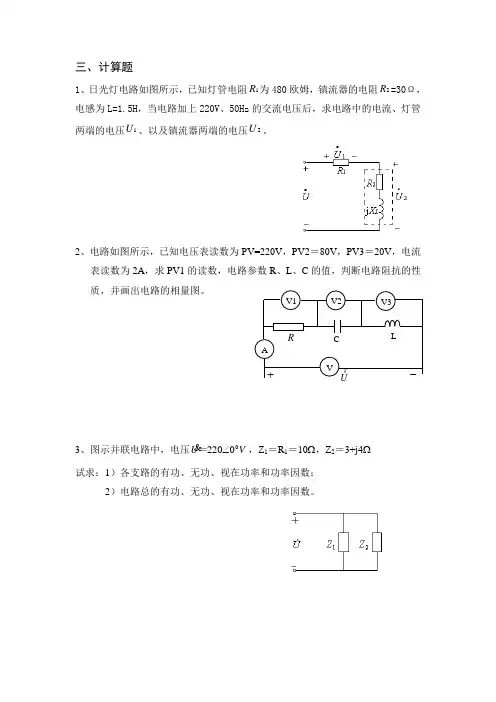

三、计算题1、日光灯电路如图所示，已知灯管电阻1R 为480欧姆，镇流器的电阻2R =30Ω，电感为L=1.5H ，当电路加上220V 、50Hz 的交流电压后，求电路中的电流、灯管两端的电压1U 、以及镇流器两端的电压2U 。

2、电路如图所示，已知电压表读数为PV=220V ，PV2＝80V ，PV3＝20V ，电流表读数为2A ，求PV1的读数，电路参数R 、L 、C 的值，判断电路阻抗的性质，并画出电路的相量图。

3、图示并联电路中，电压V U00220∠＝ ，Z 1＝R 1＝10Ω，Z 2＝3+j4Ω 试求：1）各支路的有功、无功、视在功率和功率因数；2）电路总的有功、无功、视在功率和功率因数。

4、有一次某楼电灯发生故障，第二层和第三层楼的所有电灯突然都暗淡下来，而第一层楼的电灯亮度未变，试问这是什么原因？同时又发现第三层楼的电灯比第二层楼的还要暗，这又是什么原因，画出电路图。

5、Y-Y 连接的对称三相三线制电路，电源线电压为380V 。

若A 相开路（即B 、C 两相运行），试分析A 相断开处的电压及 B 、C 两相的电压。

6、对称三相电路中，电源线电压V U l 380＝，负载阻抗Ω+=3040j Z 。

求 1）星型联接负载时的线电流及吸收的总有功功率；2）三角形联接负载时的相电流、线电流及吸收的总有功功率； 3）比较1）与2）的结果能得到什么结论？7图示并联电路中，电压V U 220＝ ，Z 1＝R 1＝10Ω，Z 2＝3－j4Ω，Z 3＝8＋j6Ω，试求：1) 各支路的有功、无功、视在功率和功率因数； 2) 电路总的有功、无功、视在功率和功率因数。

8.某三层办公楼由三相电源供电，根据各楼层的不同用途，一层有“220V 、40W ”的白炽灯20只，二层有“220V 、40W ”的日光灯40只，三层为“220V 、 40W ”10只与“220V 、40W ”的日光灯30只的混合照明。

试分析，该办 公楼应最好采用什么接线方式，为什么？若突然发生故障，一层电灯全部 熄灭，二层和三层照明亮度不变，分析故障原因。

电工基础考试题库电工基础考试题库包含了多个章节的知识点，以下是一些常见的考试题目类型和样例题目，供参考和练习。

一、选择题1. 电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）正确答案：B2. 在直流电路中，电压与电流的关系遵循：A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律正确答案：A二、填空题1. 电阻的单位是_____，用符号_____表示。

答案：欧姆，Ω2. 电容器的充放电过程遵循_____定律。

答案：RC三、判断题1. 交流电的电压和电流随时间变化的规律是正弦波形。

（）答案：正确2. 三相电的相位差是120度。

（）答案：正确四、简答题1. 简述欧姆定律的内容及其应用。

答案：欧姆定律指出，在一个电路中，电流的大小与两端电压成正比，与电路的电阻成反比。

公式为 V = IR，其中V是电压，I是电流，R是电阻。

欧姆定律是分析和计算电路中电流、电压和电阻关系的基础。

2. 解释什么是三相电，并简述其特点。

答案：三相电是由三个交流电相组成的电力系统，每个相的电压和电流波形相互错开120度。

三相电的主要特点包括功率输出稳定、效率高、设备体积小等。

五、计算题1. 已知电阻R=100Ω，电压V=220V，求通过电阻的电流I。

答案：根据欧姆定律，I = V / R = 220V / 100Ω = 2.2A2. 一个电容器的电容C=10μF，与一个电阻R=1kΩ串联，求RC时间常数。

答案：RC时间常数τ = R * C = 1000Ω * 10 * 10^-6 F = 0.01秒六、案例分析题1. 某工厂的电动机需要一个启动电流为10A的启动器，已知启动器的电阻为2Ω，请计算启动器的电压。

答案：根据欧姆定律，V = I * R = 10A * 2Ω = 20V2. 一个家庭电路中，已知电能表的额定功率为2000W，计算该电路允许的最大电流。

答案：假设家庭电路的电压为220V，根据功率公式P = VI，可得I = P / V = 2000W / 220V ≈ 9.09A这些题目涵盖了电工基础的多个方面，包括电路的基本定律、元件的特性、电路的计算方法等，是电工基础考试中常见的题型。

电工计算试题及答案一、选择题（每题2分，共10分）1. 电流的单位是（）。

A. 瓦特B. 伏特C. 安培D. 欧姆答案：C2. 电阻的单位是（）。

A. 欧姆B. 伏特C. 安培D. 瓦特答案：A3. 电功率的单位是（）。

A. 瓦特B. 伏特C. 安培D. 欧姆答案：A4. 电容器的单位是（）。

A. 法拉B. 欧姆C. 安培D. 伏特答案：A5. 电感的单位是（）。

A. 亨利B. 欧姆C. 安培D. 伏特答案：A二、填空题（每题3分，共15分）1. 欧姆定律的公式是 V = IR 。

2. 电能的公式是 W = Pt 。

3. 电功率的公式是 P = VI 。

4. 电容器的充电公式是 Q = CV 。

5. 电感器的储能公式是 E = 0.5LI^2 。

三、简答题（每题5分，共20分）1. 什么是基尔霍夫电流定律？答案：基尔霍夫电流定律指出，在任何电路的节点上，进入节点的电流之和等于离开节点的电流之和。

2. 什么是基尔霍夫电压定律？答案：基尔霍夫电压定律指出，在任何闭合回路中，沿着回路所有元件上的电压降之和等于电源的电动势之和。

3. 什么是三相交流电？答案：三相交流电是一种由三个相位差120度的正弦波电压组成的交流电系统。

4. 什么是谐振频率？答案：谐振频率是指电路的电抗最小，电流达到最大的频率。

四、计算题（每题10分，共30分）1. 已知电阻R=100欧姆，电压V=220伏特，求电流I。

答案：I = V / R = 220 / 100 = 2.2安培2. 已知电容器C=1法拉，电压V=50伏特，求电容器存储的电荷Q。

答案：Q = CV = 1 * 50 = 50库仑3. 已知电感L=0.5亨利，电流I=2安培，求电感器存储的能量E。

答案：E = 0.5 * L * I^2 = 0.5 * 0.5 * 2^2 = 1焦耳五、综合分析题（每题15分，共30分）1. 一个电路由一个电阻R=200欧姆，一个电容器C=0.01法拉和一个电感L=0.05亨利组成。

初级电工计算考试题及答案1. 单项选择题1) 电路中的负载是指：A. 发电机B. 电线C. 抵抗器D. 开关答案：C. 抵抗器2) 电流的单位是：A. 欧姆B. 瓦特C. 安培D. 伏特答案：C. 安培3) 下列哪个公式正确地表示了电压、电流和电阻之间的关系：A. U = R × IB. R = I ÷ UC. I = U ÷ RD. U = I ÷ R答案：A. U = R × I4) 连续三个电阻分别为2Ω、3Ω和4Ω，它们并联后总电阻为：A. 0.5ΩB. 2ΩC. 3ΩD. 9Ω答案：A. 0.5Ω5) 在电路中，电阻的功率由下列哪个公式计算得出：A. P = U × IB. P = I ÷ UC. P = U ÷ ID. P = I × R答案：D. P = I × R2. 计算题1) 一台电动机的额定电压为220V，额定功率为2kW，电阻为10Ω，求额定电流。

解答：P = U × I2kW = 220V × II = 2kW ÷ 220VI ≈ 9.09A2) 一个电路中并联有三个电阻，分别为10Ω、20Ω和30Ω，求总电阻。

解答：总电阻= 1 ÷ (1÷10Ω + 1÷20Ω + 1÷30Ω)= 1 ÷ (0.1 + 0.05 + 0.033)≈ 3.33Ω3) 一个电路中串联有三个电阻，分别为5Ω、10Ω和15Ω，求总电阻。

解答：总电阻= 5Ω + 10Ω + 15Ω= 30Ω4) 一辆电动车的电压为48V，电阻为4Ω，求通过电动车的电流及功率。

解答：I = U ÷ R= 48V ÷ 4Ω= 12AP = U × I= 48V × 12A= 576W5) 一台灯泡的额定功率为60W，额定电压为240V，求额定电流。

电工基础知识试题计算题含答案电工基础知识试题计算题2015（含答案）1、今有电感两个串联在交流电路上，电源频率f=50周/秒。

L1=1/314Z亨，L2=3/314Z亨等效电抗值XL=?解:∵电抗XL=ωL=2πx50L=314L∴串联等效电抗值XL=X1+X2=ωL1+ωL2=ω(L1+L2)=314(1/314 +3/314)=4(欧)2、有两个灯泡串接在220伏电源上，一个220V，25W，另一个220V，40W问哪个灯亮?解:∵灯泡功率 P=U2/R∴灯泡R1=U2/P1=2202/25=1936(Ω)灯泡R2=U2/P2=2202/40=1210(Ω)两灯串联后通过电流:I=U/R1+R2=200/1936+1210=0.07(A)对25W灯实际消耗功率P25=I2R1=0.072×1936=9.5(w)对40W灯实际消耗功率P40=0.072×1210=6(W)可见，两灯串联实际上是功率小的亮(25W亮，40w暗)3、今有两个灯泡分别接在110伏电源上，问情况如何(哪个灯亮)?一个220V，40W，另一个110V，25W。

解:∵ P=V2/R∴ 对同一个灯220V、40W若接在110伏电源上实际消耗功率与接在220伏电源上之比：P110/P22=1102/R XR/2202=1/4∴ 接在110 伏上 P110=1/4 P220=1/4 X40=10(W)而灯110V、25W接在110伏上，则消耗功率为25W可见110V、25W接在110伏电源上亮，而220V、40W接在110伏电源上，反而不亮。

4、一个直流电源E=101伏，内阻r=1欧，负载电阻R=100欧，求负载上电压降多大?解:在串联电路中，通过负载的电流为：I=E/r+R=101/1+100=1(A) 通过负载电流，在负载上产生的电压降为：V=IR=1X100=100(V)5、三相输电线路，每相导线电阻1欧，通过电流平均100安，一年工作5000小时，求导线平均功率损耗?年耗电量多少?解:每相导线平均功率为：P1=I2R=1002X1=10000(W)=10(kW)∴ 三相导线功率为P=3P1=3X10(kW)=30(kW)年耗电量A=PXt=30x5000=150000(千瓦小时)6、今有两灯串接在220伏电源上，一个为220V，25W，另一个灯为220V，40W，求各灯上电压降多少?解:∵ P=U2/R ∴灯1 R1=U2/P1=2202/25=1936(Ω)灯2 R2=U2/P2=2202/40=1210(Ω)两灯串接在220V伏电源上，通过电流I=U/R1+R2=220/1936+1210=0.07(A)在灯1上电压降为：V1=IR1=0.07X1936=135.5(V)在灯2上电压降为：V2=IR2=0.07X1210=84.5(V)7、一台三相变压器线电压10kV，线电流23A，当COS. φ=0.8时，求它的有功功率，无功功率，视在功率。

电⼯基础题库发电⼚141班、⾃动化13001班《电⼯基础》复习2014－2015学年第⼆学期⼀、填空题1. 电路是由电⽓设备和电路元器件按⼀定⽅式连接起来的，为电流的流通提供闭合路径的集合体。

2. 电阻原件是电路中对电流有阻碍作⽤，并且消耗电能的电路元件。

3. 当电阻元件处于关联⽅向时其欧姆定律为u iR =，处于⾮关联⽅向时其欧姆定律为u iR =-。

4. 基尔霍夫电流定律（KCL ）：任意时刻，流⼊电路中任⼀节点的电流之和恒等于流出该节点的电流之和。

5. 基尔霍夫电压定律（KVL ）：任意时刻，任意回路的各段（或各元件）电压降的代数和恒为零。

6. 电阻、电容、电感三元件的定义式分别为：u R i =，q C u =，L i =ψ。

7. 电阻的串联：把两个或两个以上电阻元件⾸尾相连中间没有分⽀，在电源的作⽤下，通过各电阻的电流都相等。

8. 电阻串联时，各电阻消耗的功率与电阻⼤⼩成正⽐，即123123::::P P P R R R = 。

9. 电阻的并联：各关联电导（G ）所消耗的功率与该电导的⼤⼩成正⽐，即123123::::P P P G G G =，与电阻成反⽐123123111::P P P R R R ===。

10. 电阻元件的三⾓形连接（△）：三个电阻元件⾸尾相连，形成⼀个封闭的三⾓形，三个连接点接到外部电路的三个节点。

11. 电阻元件的星形连接（Y ）：三个电阻元件尾端相连，⾸端分别接到外部电路的三个节点。

12. 在△形电路中Y R =三⾓形中相邻电阻之积三⾓形中各电阻之和。

在Y 形电路中R D ＝星形中各两电阻乘积之和星形中不相连的⼀个电阻。

13. ⽀路电流法：以⽀路电流为变量，分别对节点和⽹孔列KCL ⽅程和KVL ⽅程在进⾏求解的⽅法。

14. ⽹孔电流法：以假象的⽹孔电流作为变量，利⽤基尔霍夫电压定律列写⽹孔电压⽅程，进⽽求解⽹孔电流。

15. 回路电流法：利⽤电路中任⼀回路假设⼀回路电流，根据电流以KVL 定律列出回路电流⽅程。

电工基础习题及参考答案一、判断题（共100题，每题1分，共100分）1.电阻R1,R2,R3,并联时的等效电阻为R1R2R3/(R1+R2+R3)A、正确B、错误正确答案：B2.非正弦周期波各次谐波的存在与否与波形的对称性无关。

()A、正确B、错误正确答案：B3.在理想导体中能存在静电场，但不可以存在恒定磁场。

A、正确B、错误正确答案：B4.磁感应强度B穿过任意闭曲面的通量为零A、正确B、错误正确答案：A5.电路分析中一个电流得负值，说明它小于零。

A、正确B、错误正确答案：B6.采用分布参数分析传输电路的条件是：λ≥100/。

A、正确B、错误正确答案：B7.基尔霍夫定律只适应于线性电路。

A、正确B、错误正确答案：B8.从物理意义上来说，KCL应对电流的实际方向说才是正确的，但对电流的参考方向来说也必然是对的A、正确B、错误正确答案：A9.单位阶跃函数除了在t=0处不连续,其余都是连续的A、正确B、错误正确答案：A10.非正弦周期波各次谐波的存在与否与波形的对称性无关。

A、正确B、错误正确答案：B11.若P>0,说明该元件消耗（或吸收)功率，该元件为负载。

()A、正确B、错误正确答案：A12.两个电路等效，是指其对端口以外的部分作用效果相同。

()A、正确B、错误正确答案：A13.单位阶跃函数除了在t=0处不连续，其余都是连续的。

A、正确B、错误正确答案：A14.凸极同步电机中直轴电枢反应电抗小于交轴电枢反应电抗A、正确B、错误正确答案：B15.并联电路时，各电阻上的电压与电阻值成正比。

()A、正确B、错误正确答案：B16.电动势的大小与端电压相等()A、正确B、错误正确答案：B17.电路等效，即它们无论其内部还是外部都相同A、正确B、错误正确答案：B18.RL电路的时间常数r。

=L/RA、正确B、错误正确答案：A19.RC一阶电路的零状态响应，u按指数规律上升，i按指数规律衰减A、正确B、错误正确答案：A20.电感电容相串联，UL=120V，UC=80V，则总电压等于200VA、正确B、错误正确答案：B21.RC电路的时间常数r。

一、电工基础部分3.有一三角形连接的三相对称负载,每相具有电阻R=6Ω,感抗X L =6Ω,接在线电压为380V 的电源上,则该三相负载的有功功率为W 、无功功率为Var 、视在功率为VA 。

【P=36100.0Q=36100.0S=51053.】解： )(2666Z 2222Ω=+=+=L X R答：则该三相负载的有功功率为36100.0W 、无功功率为36100.0Var 、视在功率为51053.1096VA 。

7.某电容器的电容为C=31.9 μF,接在频率为f=50HZ 的电源上, 求电容器的容抗Ω【XC=99.332847】 解：)(8342751.999.315014.3210109.315014.3212166Ω=⨯⨯⨯=⨯⨯⨯⨯==-fC X C π 答：电容器的容抗为99.8342751Ω9.频率f=100Hz 的工频交流电,则它的周期等于s 。

【T=0.01】 解：)(01.010011s f T ===， （同理Tf 1=） 答：它的周期等于0.01s11.三相负载接成星型,已知线电压有效值为380V,每相负载的阻抗为Z=22Ω。

求：（1）相电压的有效值为多少V ；（2）相电流的有效值为多少A ；（3）线电流的有效值为多少A 。

【Ug=219.20578Ig=9.7556162In=9.7556162】 解：）（线相V 393.21933803===U U答：（1）相电压的有效值为219.393V ；（2）相电流的有效值为9.973A ；（3）线电流的有效值为9.973A 。

13.已知一个电阻R ＝20Ω,当加上U ＝6.3V 电压时,电阻上的电流几A 。

【I=0.315】 解：)(315.0203.6A R U I === 答：电阻上的电流0.315A14.已知一电感线圈的电感L=0.551H,电阻R=300Ω,当将它作为负载接到频率为f=50Hz,U=220V 的电源上时,通过线圈的电流I ＝;负载的功率因数cosф=和负载消耗的有功功率P=。

电工基础练习题（附答案）一、单选题（共60题，每题1分，共60分）1、标有额定值为“220V、100W”和“220V、25W”白炽灯两盏，将其串联后接入220V工频交流电源上，其亮度情况是()A、100W的灯泡较亮B、25W的灯泡较亮C、两只灯泡一样亮正确答案：B2、非正弦周期量的有效值等于它各次谐波（ )平方和的开方A、平均值B、有效值C、最大值正确答案：B3、磁场强度的表达式HB适用于()情况A、在各种磁媒质中均适用B、真空中C、只在均匀、线性、各向同性的磁媒质中D、只在非线性磁媒质中正确答案：C4、既有外激励、又有元件原始能量的作用所引起的电路响应叫做一阶电路的()。

A、全响应B、零输入响应C、零状态响应D、冲激响应正确答案：A5、只适应于线性电路求解的方法是A、叠加定理B、戴维南定理C、弥尔曼定理正确答案：A6、在直流电机中，公式E=C_ΦnΦ和T=C,ΦI中的Φ指的是（ )A、每极合成磁通B、所有磁极的总磁通C、主磁通每极磁通D、以上都不是正确答案：A7、适当增加三相绕线式感应电动机转子电阻R,时，电动机的（ )A、I,增加，T增加，T不变，s增加B、I减少，T增加，T增大，S增加C、I,减少，T增加，T不变，s增加D、I增加，T减少，T不变，增加正确答案：C8、直流电动机的电刷逆转向移动一个小角度，电枢反应性质为（ )。

A、增磁与交磁B、去磁与交磁C、纯去磁D、纯增磁正确答案：B9、不同变比的变压器并联运行，会产生()A、很小的换流B、没有换流C、不确定D、很大的环流正确答案：A10、两个电阻串联， R 1 ： R 2 =1 ： 2 ，总电压为 60V ，则 U 1 的大小为A、10VB、20VC、30V正确答案：B11、下列哪个场为有散涡旋场()A、恒定磁场B、时变电磁场C、恒定电场D、静电场正确答案：B12、星形核法的对称三相负按至相序为4，丑、C的对称三相电源上，已知相电压A、10、√3sin(ot-30)B、10、√3sin(ot+30)C、10/√3sin(ot-30)D、10/√3sin(ot+30)正确答案：B13、己知某三相电路的相电压UA=220177，UB=220∠-103'，UC=220437，当=19s时，三个线电压之和为()A、OVB、220VC、22√2VD、380V正确答案：A14、一电阻R上私、参考方向不一致，令=-10Y,消耗功率为0.5酬，则电阻R为()A、200ΩB、-200ΩC、±200Ω正确答案：A15、反射阻抗的性质与次级回路总阻抗性质相反的变压器是A、理想变压器B、空芯变压器C、全耦合变压器正确答案：B16、与非正弦周期波频率相同的正弦波称为非正弦周期波的（)，是构成非正弦周期波的基本成分A、五次谐波B、三次谐波C、基波D、高次谐波正确答案：C17、静电场的无旋性通过()理论可以A、能量守恒定律B、高斯定律C、静电场环路定理D、安培环路定律正确答案：C18、某方波信号的周期T=5μs,则此方波的三次谐波频率为（ )A、10°HzB、2×10°HzC、6×10°HzD、3×10°Hz正确答案：C19、两个电阻串联，R1:R2=1:2,总电压为60V,则U1的大小为()A、30VB、10VC、20V正确答案：C20、戴维南定理指出：一个含独立电源、线性电阻和受控源的一端口，对外电路来说可以用（）的串联组合等效置换A、电感、电阻B、电流源、电阻C、电压源、电阻D、电容、电阻正确答案：C21、314 μ F 电容元件用在 100Hz 的正弦交流电路中，所呈现的容抗值为A、31.8 ΩB、5.1 ΩC、0.197 Ω正确答案：B22、每根电枢导体而经电刷引出的电势为（)A、交流电势B、励磁电势C、换向电势D、直流电势正确答案：D23、符合无损耗、K=1和自感量、互感量均为无穷大条件的变压器是A、理想变压器B、空芯变压器C、全耦合变压器正确答案：A24、做变压器空载实验所测的数值，可用于计算()A、原边漏抗B、励磁阻抗C、副边电阻D、副边漏抗正确答案：B25、一导体回路位于与磁力线垂直的平面内，欲使回路中产生感应电动势,应使（)A、回路运动B、磁场随时间变化C、磁场分布不均匀D、必须同时满足A和B正确答案：B26、体电流密度的单位是()A、A/m3B、A/m2C、A/mD、A7正确答案：B27、恒定电场的边界条件中，()通过分界面时连续A、J的切向分量B、E的法向分量C、D的法向分量D、E的切向分量正确答案：D28、一阶电路的零输入响应中，当RC电路()时，电路进入新的稳态A、t>4tB、t≤5xC、t≤2rD、t≤4x正确答案：A29、矢量A=e+2e,-3e,,矢量B=2e:-e,则AB=（)A、-3B、1C、2D、0正确答案：D30、电感、电容相串联的正弦交流电路,消耗的有功功率为()A、0B、I2XC、UI正确答案：A31、已知空间有a、b两点，电压Uab=10V,a点电位为Ua=4V,则b点电位Ub为()A、14VB、-6VC、6V正确答案：B32、某三相四线制供电电路中，相电压为220V,则火线与火线之间的电压为()A、380VB、220VC、311V正确答案：A33、符合全耦合、参数无穷大、无损耗3个条件的变压器称为（ )A、理想变压器B、理论变压器C、空芯变压器D、实际变压器正确答案：A34、导体在静电平衡的状态下，内部电场强度()A、无法判断B、不为零C、为零D、为常数正确答案：C35、凸极同步电机负载运行时，电枢绕组产生的气隙电动势是由产生的。

电工基础考计算试题及答案--------------------------一、单选题（每题2分，共30分）1. 已知电阻为10Ω的电流为5A，求通过该电阻的电压是多少？A) 5VB) 10VC) 15VD) 50V答案：B2. 两个电阻分别为3Ω和6Ω串联，通过它们的总电流为3A，求总电压是多少？A) 3VB) 6VC) 9VD) 18V答案：C3. 一台电动机的运行电压为220V，功率为2kW，求运行电流是多少？A) 9.09AB) 10AC) 15AD) 20A答案：A4. 若两个电阻分别为4Ω和6Ω并联，通过它们的总电流为5A，求总电阻是多少？A) 0.8ΩB) 1.4ΩC) 2ΩD) 10Ω答案：B5. 电路中有一个电阻为8Ω，经过该电阻的电流为4A，求通过该电阻的电压是多少？A) 8VB) 16VC) 24VD) 32V答案：B6. 三个电阻分别为2Ω、4Ω、6Ω，串联后通过它们的总电流为3A，求总电阻是多少？A) 2.67ΩB) 4ΩC) 6ΩD) 12Ω答案：D7. 若两个电阻分别为5Ω和10Ω并联，通过它们的总电流为2A，求总电阻是多少？A) 2.5ΩB) 7ΩC) 12ΩD) 15Ω答案：A8. 电路中有一个电阻为6Ω，经过该电阻的电流为3A，求通过该电阻的电压是多少？A) 6VB) 12VC) 18V答案：C9. 两个电阻分别为10Ω和15Ω串联，通过它们的总电流为2A，求总电压是多少？A) 5VB) 25VC) 30VD) 50V答案：B10. 一台电动机的运行电压为110V，功率为1.5kW，求运行电流是多少？A) 5AB) 10AC) 15AD) 20A答案：C11. 电路中有一个电阻为12Ω，经过该电阻的电流为2A，求通过该电阻的电压是多少？A) 4VC) 12VD) 24V答案：D12. 三个电阻分别为3Ω、6Ω、9Ω，并联后通过它们的总电流为4A，求总电阻是多少？A) 0.75ΩB) 2ΩC) 4ΩD) 6Ω答案：A13. 若两个电阻分别为8Ω和12Ω串联，通过它们的总电流为2A，求总电阻是多少？A) 4ΩB) 10ΩC) 16ΩD) 20Ω答案：C14. 电路中有一个电阻为10Ω，经过该电阻的电流为2A，求通过该电阻的电压是多少？A) 10VB) 20VC) 30VD) 40V答案：B15. 两个电阻分别为6Ω和9Ω串联，通过它们的总电流为3A，求总电压是多少？A) 3VB) 15VC) 18VD) 45V答案：C--------------------------二、计算题（共70分）1. 一个电阻器的电阻为80Ω，电流为5A，求通过该电阻器的电压是多少？解答：根据欧姆定律，V = I × R，其中V为电压，I为电流，R为电阻。

第一部分单元练习电工基础单元练习选择题:1.右手螺旋定律是用来判断（）A、电流产生的磁场方向B、发电机感应电动势方向C、电动机转动方向D、发电机转动方向2.交流铁心线圈电路消耗功率为（）。

A、铁损B、铜损C、铁损加铜损D、铜损减铁损3.交流铁心线圈的电压及频率保持不变，当线圈的匝数N减少时，励磁电流（）。

A、减小B、增加C、不变D、无法确定4.三相变压器的额定电压是分数形式，分子是指（）。

A、原边的额定相电压B、低压边的额定相电压C、高压边的额定线电压D、低压边的额定线电压5.当交流铁心线圈的匝数增加一倍而其他条件均不变时，则磁路的磁通 （）。

A、将增大B、不变C、将减小D、无法确定6.在二阶电路的过渡过程中，电路的振荡必定衰减的原因是（）。

A、电阻消耗能量B、储能元件不具有初始储能C、电路Q值过小D、电阻不消耗能量7.若将含有贮能元件的电路与交流接通，则电路将（）。

A、不产生过渡过程B、产生过渡过程C、永远处于过渡过程D、无法确定8.叠加原理运用于（）。

A、任意电路B、非线性电路C、线性电路D、只能发生在直流电路9.基尔霍夫电压定律（KVL）是说明（）之间关系的定律。

A、电路中所在元件端电压B、闭合回路中各元件电压C、接于同一节点的元件电压D、不同回路中的电压10.有内阻的电源，当负载电阻变大时，其端电压为（）。

A 、升高B 、降低C 、不变D 、无法确定11. 线性二端网络中，开路电压为4v ，内阻为4Ω时，负载获得最大功率1W ，则消耗在内阻上的功率为（ ）。

A 、1WB 、5WC 、6WD 、7W12. 通常所说的交流电压220V 或380V ，是指它的（ ）。

A 、平均值B 、有效值C 、 最大值D 、 瞬时值13. 如图所示交流电路中，电压不变，电源频率升高，各灯泡亮度的变化是（ ）。

A 、A 变亮B 、B 变亮C 、C 变亮D 、所有的灯都变亮L14. 在交流电路中，下列式子中的正确表达式是（ ）。

电工计算题基础试题及答案一、求解电路中的电流和电压1. 电路中的电流计算已知电路总电压为E，电路总电阻为R，请计算电路中的电流I。

答案：根据欧姆定律，电流I等于电压E与电阻R的比值，即I = E / R。

2. 计算电路中的电压已知电路中的电流I，电路总电阻R，请计算电路中的电压V。

答案：同样根据欧姆定律，电压V等于电流I乘以电阻R，即V = I * R。

二、串联电路的计算3. 串联电路总电阻的计算已知串联电路中有n个电阻R1，R2，...，Rn，请计算串联电路的总电阻Rt。

答案：串联电路中的电阻直接相加，即Rt = R1 + R2 + ... + Rn。

4. 串联电路中每个电阻的电压已知串联电路中总电压V，各电阻R1，R2，...，Rn及其对应的电压V1，V2，...，Vn，请计算每个电阻的电压。

答案：根据串联电路中电压的分压规律，每个电阻的电压与其电阻大小的比例相等。

即V1 = V * (R1 / Rt)，V2 = V * (R2 / Rt)，...，Vn = V * (Rn / Rt)。

其中，Rt为串联电路的总电阻。

三、并联电路的计算5. 并联电路总电阻的计算已知并联电路中有n个电阻R1，R2，...，Rn，请计算并联电路的总电阻Rt。

答案：并联电路的总电阻等于各个电阻的倒数之和的倒数，即1/Rt = 1/R1 + 1/R2 + ... + 1/Rn。

6. 并联电路中每个电阻的电流已知并联电路中总电流I，各电阻R1，R2，...，Rn及其对应的电流I1，I2，...，In，请计算每个电阻的电流。

答案：根据并联电路中电流的分支规律，每个电阻的电流与其电阻大小的倒数成反比。

即I1 = I * (Rt / R1)，I2 = I * (Rt / R2)，...，In = I * (Rt / Rn)。

其中，Rt为并联电路的总电阻。

四、功率计算7. 计算电路中的功率已知电路中的电流I和电压V，请计算电路的功率P。
