施工段划分施工顺序和流向(3)

通信工程施工方案一、工程概况：1、电信管线（14Φ114+16Φ60PVC管，施工详图见深圳市市政设计院通用图DT-ST22）：2134m本标段的通信工程位于K0+000~K0+600右辅线的非机动车道下方、绿色大道K0+185~K0+559.10左侧人行道下方、匝道LSb、LSd非机动车道下方和K0+960~K1+460左辅线的非机动车道下方。

2、过路管线（6Φ114砼包封PVC管，施工详图见深圳市市政设计院通用图DT-ST22）：609 m本标段的过路管共有8处，分别位于K0+187、K0+387、K0+587、K0+957、K1+153、K1+353及匝道Lsd0+200、Lsb0+044；3、人孔井（施工详图见深圳市市政设计院通用图DT-ST20）：36个，其中中直通人孔井11个，中三通人孔井10个，小三通人孔井12个，中斜通人孔井3个。

4、计划工期：从二00四年一月一日至二00四年三月三十一日，共101天。

5、施工管理及工、料、机安排：本工程由项目经理总负责，分项负责人为梁广生，质量检查员为孙晓华，具体人员和机械安排见表1、2，材料采购于东莞的经销商处，提前5~10天进场，运至工地仓库，待检测合格后才能运至现场施工。

三、施工流向顺序、方法：1、施工段划分及施工流向顺序：施工段按照实际的施工力量按三段划分，其中第一段为K0+000~K0+600段，第二段为匝道Lsb、Lsd及绿色大道，第三段为K0+960~K1+460段。

先施工第一段，然后同时施工第二、三段。

2、施工方法：工艺流程见图1、2。

（1）纵向管群a、基槽开挖：根据设计图纸放出基槽开挖边线，挖机进场就位开挖，每开挖10m测量技术人员复测基底开挖标高，严格控制开挖深度，不超挖。

b、基坑修整铺砂：对不均匀基槽要适当处理后再铺砂、整平，平板振动器振动均匀。

c、铺管：基底铺砂整平及经过监理工程师验收合格后，下道工序铺管。

第一层铺管保证位置准确，间隙净距2cm，铺完第一层之后，检查接头处是否严密，管群是否平顺。

第6章单位工程施工组织设计试题及答案问答题：1．单位工程施工组织设计在选择施工方案时，如何确定施工顺序?（1）与施工工艺相一致；（2）与施工方法相一致；（3）考虑施工组织的要求；（4）考虑工程质量要求；（5）考虑施工安全要求；（6）考虑自然条件的影响。

2．单位工程施工进度计划的编制程序是什么？（1）收集编制依据；（2）划分施工项目；（3）计算工程量；（4）套用施共定额；（5）计算劳动量或机械台班量；（6）确定各施工项目的施工持续时间；（7）编制施工进度计划初始方案；（8）检查进度计划初始方案（是否工期符合要求、劳动力与机械是否均衡、材料是否超过供应限止）；（9）编制正式计划进度计划。

3．简述单位工程的施工程序施工程序是指单位工程中各分部工程或施工阶段的先后顺序及其制约关系，主要是解决时间上搭接的问题。

考虑时应注意以下几点：（1）遵守“先地下后地上、先土建后设备、先主体后围护、先结构后装修”的原则先地下后地上是指地上工程开始之前，尽量先把管线、线路等地下设施、土方工程和基础工程完成或基本完成，以免对地上部分施工产生干扰，既给施工带来不便，又会造成浪费，影响工程质量和进度。

先土建后设备是指土建施工一般应先于水、电、暖、通讯等建筑设备的安装。

它们之间更多是穿插配合的关系，一般在土建施工的同时要配合进行有关建筑设备安装的预埋工作。

尤其在装修阶段，要从保质量、讲成本的角度，处理好相互之间的关系。

先主体后围护是指框架结构房屋的主体结构与围护结构要有合理的搭接。

一般来说，多层建筑以少搭接为宜，而高层建筑则应尽量搭接施工，以有效缩短工期。

先结构后装修是先完成主体结构的施工，再进行装饰工程的施工。

这是指一般情况而言，有时为了压缩工期，也可以部分搭接施工。

上述程序是对一般情况而言。

在特殊情况下，上述程序不能一成不变。

如在冬期施工之前，应尽可能完成主体和围护结构，以利于施工中的防寒和室内作业的开展。

（2）做好土建施工与设备安装施工的程序安排工业性建设项目除了土建施工及水、电、暖、通讯等建筑设备外，还有工业管道和工艺设备及生产设备的安装，此时应十分重视合理安排土建施工与设备安装之间的施工程序。

水厂施工方案施工方案施工流向及流水段划分为了进行分部分项施工，土方开挖、钢筋及砼工程均按照北向南的方向进行。

同时，根据①、②、③、④、⑥及反冲洗泵房流向进行各自的施工。

在流水段划分方面，总体上按照①、②和③及④、⑥与反冲洗房进行大流水施工。

配水井①从中穿插，②号③号及④号按断开部分划分小流水，分段流水施工。

施工顺序施工顺序如下：定位放线→土方开挖→换填地基→砼垫层→测量放线→底板砖模→砂浆找平→扎底板筋（预埋导管）→扎侧壁及中隔墙筋（一次到顶、予留导管及铁件）→浇底板砼及墙体施工缝下墙体砼→搭满堂架→安施工缝止水条→支墙模及支撑→处理施工逢→浇墙砼→支板模、扎筋→浇顶板砼→拆模（按规范及设计要求时间）→做外墙防水→保护层→做满水试验→回填土。

反应池及网格絮凝池间墙在第一次墙体扎筋时预留插筋，用钢板网封堵，后浇。

施工测量放线及沉降观测定位放线时，根据建设单位提供的红线图资料定出工程范围，考虑放坡及工作面，用灰线画出基坑开挖线。

垫层施工完毕后，强度达到规范规定后开始放线，用经纬仪将水池的池壁及进出水口的轴线投至垫层上（弹墨线），据此将底板的外缘线以及进出水口的基础线等逐一放出。

按照各部位主轴线施放钢筋位置线（弹墨线），池壁放外皮控制线。

为检查垫层砼的表面高程，对垫层表面（每㎡）进行水准仪实测并标注实际误差值，以便对模板及钢筋的安装高程作调整。

为控制池壁竖向筋的上顶高度，在池壁根部侧面上，测量高程控制线，标明到池顶上皮的高度，据此绑扎竖筋。

为保证构筑物安全，按专项措施，根据国家水准点设置永久基准点，顶板施工完后，在-【筑龙建业】m处设观测针，待稳固后进行第一次观测，作好记录，以此作为该工程沉降观测原始数据。

观测次数按规范进行，观测时应作好记录，并随同做好气象资料记录及沉降变化曲线等资料。

根据设计要求在四角设水位观测井，随时观测地下水位情况，施工期间如地下水位高于设计要求的水位，则需采取措施进行降水处理。

《施工组织设计》指导书-课程设计《单位工程施工组织设计》指导书一．设计内容以指导教师给定的一个单位工程为对象，编制对单位工程的施工过程起指导和制约作用的单位工程施工组织设计。

其具体内容包括：1．工程概况编写工程概况，应对拟建工程的工程主要情况、各专业设计特点和工程施工条件等做一个简要的、突出重点的文字介绍。

2．施工部署施工部署是对单位工程的实施过程做出的统筹规划和全面安排，其内容包括单位工程施工的主要目标、施工顺序及空间组织、施工组织安排等。

3.主要施工方案施工方案是是以分部（分项）工程为主要对象编制的施工技术与组织方案，用以具体指导其施工过程。

4.单位工程施工进度计划编制单位工程施工进度计划应在既定施工部署的基础上，根据规定的工期和资源供应条件，用横道图或网络图，对该单位工程的各项施工过程的施工顺序、起止时间和相互衔接关系做出统筹规划和安排。

5.施工平面图施工平面图是在施工用地范围内，对各生产、生活设施及其他辅助设施等进行规划和布置。

施工平面图设计应根据工程规模、特点和施工条件，正确地确定在主体工程施工阶段所需各种生产、生活设施与拟建工程之间的合理位置关系。

6.主要施工管理计划施工管理计划应包括进度管理计划、质量管理计划、安全管理计划、环境管理计划、成本管理计划、及其他管理计划等。

各项管理计划的制定，应根据项目的特点有所侧重。

二．设计方法及要求第0章编制依据依据建筑施工组织设计规范（GB/T50502-2009）施工组织设计应以下列内容为编制依据：1.与工程建设有关的法律、法规和文件。

2.现行国家和地方标准、有关技术规定和技术经济指标。

3.工程所在地区行政主管部门的批准文件，建设单位或施工单位主管部门对施工的要求。

4.工程施工合同或招投标文件。

6.工程设计文件。

7.工程施工范围内的现场条件，工程地质及水文地质、气象等自然条件。

8.与工程有关的资源供应情况。

9.施工企业的生产能力、机具设备状况、技术水平等。

施工顺序及施工流向安排
5.1.1 施工过程基本划分
1、基础施工阶段
包括土方降水、土方开挖、地下室底板、墙板、顶板施工及自然地面以下土方回填。

2、主体施工阶段
包括主体剪力墙柱、梁板施工、安装配合施工。

3、装饰施工阶段
包括内、外装饰、楼地面、门窗施工。

4、屋面防水施工阶段
包括屋面找平层、保温层、防水层施工。

5、安装施工阶段
包括电气、管道、通风空调设施的安装施工。

施工原则：先地下后地上，先主体后装修，先土建后设备安装的原则。

5.1.2 主体工程主导施工顺序
1、基础阶段施工顺序：
定位放线→降水施工→土方开挖→引测控制轴线→砂石垫层→砼垫层→筏板基础砖侧膜砌筑→底板防水找平层施工→底板防水层施工→防水保护层施工→底板钢筋绑扎、墙、柱插筋→模板施工→验收→浇筑筏板混凝土→养护→墙体及柱子钢筋绑扎→验收→墙体及柱子模板施工→顶梁板模板施工→顶梁板钢筋绑扎→安装预埋→验收→地下室墙、柱及顶梁板混凝土浇筑。

2、主体阶段施工顺序：
引测控制轴线→弹位置线→水平标高的引测→柱、墙钢筋绑扎→水电埋暗管→保护层钢筋限位→阶段验收→柱、墙模板施工→梁底模板安装→梁钢筋绑扎→梁侧模板的安装→板模板安装→板钢筋绑扎→水电预埋预留→验收→楼层柱、墙、梁、板混凝土浇筑→养护。

3、外墙装饰待主体结顶后自上而下施工。

4、室内施工顺序：
砌体工程施工→圈梁、过梁施工→墙体粗装饰施工→顶棚粗装饰施工→楼地面施工→门窗安装→局部内墙、地面精装饰施工。

三栋楼主体施工阶段按三个流水施工段组织等节拍流水施工，统一调配资源，保证工程均衡、有序的进行。

施工程序、施工顺序及施工起点流向一、施工程序建筑施工程序是指从接受施工任务直到交工验收所包括的主要阶段的先后次序。

是工程项目在整个施工阶段必须遵循的顺序，它是经过多年的施工实践而发展的客观规律。

通常可分为五个阶段：确定施工任务阶段、施工规划阶段、施工准备阶段、组织施工阶段和竣工验收阶段。

其先后顺序和内容如下：（一）落实施工任务，签定施工合同根据《经济合同法》、《建筑安装工程承包合同条例》以及有关规定，一旦我方中标，及时与甲方签订施工合同。

（二）统筹安排、做好施工规划签订施工合同后，我单位在调查分析资料的基础上，拟订施工规划，编制施工组织总设计，部署施工力量，安排施工总进度，确定主要工程施工方案，规划整个施工现场，统筹安排，做好全面施工规划，经批准后，便组织施工先遣人员进入现场，与建设单位密切配合，做好施工规划中确定的各项全局性施工准备工作，为建设项目全面正式开工创造条件。

（三）做好施工准备工作，提出开工报告施工准备工作是建筑施工顺利进行的根本保障。

施工准备工作主要有：技术准备、物资准备、劳动组织准备、施工现场准备和施工场外准备。

当一个施工项目进行了图纸会审，编制和批准了单位工程施工组织设计、施工图预算和施工预算，组织好材料、半成品和构配件的生产和加工运输，组织施工机具进场，搭设了临时建筑物，建立了现场管理机构。

调遣施工队伍，拆迁原有建筑物，搞好“三通一平”，进行了场区测量和建筑物定位放线等准备工作。

最后向主管部门提出开工报告。

（四）组织全面施工我单位在开工报告批准后，组织全面施工。

将把设计者的意图，建设单位的期望变成确实的建筑产品；将严格按着设计图纸的要求，采用施工组织规定的方法和措施，完成全部的分部分项工程施工任务。

我单位对施工工期、产品的质量和成本等负责。

因此，在施工中跟踪检查，进行进度、质量、成本和安全控制、保证达到预期的目的。

施工过程中，有多单位、多专业进行共同协作，要加强现场指挥、调度、进行多方面的平衡和协调工作。

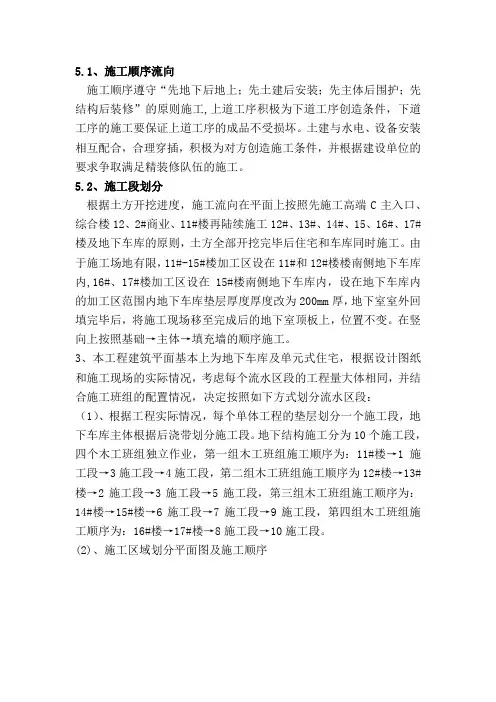

5.1、施工顺序流向施工顺序遵守“先地下后地上；先土建后安装；先主体后围护；先结构后装修”的原则施工,上道工序积极为下道工序创造条件，下道工序的施工要保证上道工序的成品不受损坏。

土建与水电、设备安装相互配合，合理穿插，积极为对方创造施工条件，并根据建设单位的要求争取满足精装修队伍的施工。

5.2、施工段划分根据土方开挖进度，施工流向在平面上按照先施工高端C主入口、综合楼12、2#商业、11#楼再陆续施工12#、13#、14#、15、16#、17#楼及地下车库的原则，土方全部开挖完毕后住宅和车库同时施工。

由于施工场地有限，11#-15#楼加工区设在11#和12#楼楼南侧地下车库内,16#、17#楼加工区设在15#楼南侧地下车库内，设在地下车库内的加工区范围内地下车库垫层厚度厚度改为200mm厚，地下室室外回填完毕后，将施工现场移至完成后的地下室顶板上，位置不变。

在竖向上按照基础→主体→填充墙的顺序施工。

3、本工程建筑平面基本上为地下车库及单元式住宅，根据设计图纸和施工现场的实际情况，考虑每个流水区段的工程量大体相同，并结合施工班组的配置情况，决定按照如下方式划分流水区段：（1）、根据工程实际情况，每个单体工程的垫层划分一个施工段，地下车库主体根据后浇带划分施工段。

地下结构施工分为10个施工段，四个木工班组独立作业，第一组木工班组施工顺序为：11#楼→1施工段→3施工段→4施工段，第二组木工班组施工顺序为12#楼→13#楼→2施工段→3施工段→5施工段，第三组木工班组施工顺序为：14#楼→15#楼→6施工段→7施工段→9施工段，第四组木工班组施工顺序为：16#楼→17#楼→8施工段→10施工段。

(2)、施工区域划分平面图及施工顺序4、各单体工程以每层划分一个施工段。

5、填充墙砌体工程：以每层为一个施工段。

6、每个单体工程屋面工程各为一个施工段。

7、车库根据后浇带划分施工段。

8、从工期方面划分为四个控制段，即基础及地下室工程、主体工程、装修及安装工程、屋面工程。

土木工程施工组织课程设计姓名:班级：一、工程概况1、建筑物概况本工程为某石油化工局的办公楼（兼单身职工宿舍），位于某市雁塔路，该建筑物为五层，局部六层，高，平面形式为L型，附楼带地下室，建筑总面积为6121㎡。

承重结构除门厅部分为现浇钢筋混凝土框架结构外，其余皆采用砖混结构。

实心砖墙承重，预制钢筋混凝土空心板，大梁、楼梯均为现浇，为了满足抗震要求，每个楼层设置圈梁一道在外墙内每隔十米左右设置一钢筋混凝土构造柱。

室内地面皆采用水泥砂浆地面，室内抹灰为石灰砂浆打底，室外装修均采用干粘石面层屋面采用炉渣保温层、SBS防水层，散水为素混凝土一次抹平。

设备安装及水、暖、电工程配合土建施工。

2、地质及环境条件根据勘测报告：土壤为Ⅰ级大孔性黄土，天然地基承载力为150t/m2，地下水位在地表下6～7m。

地表耕土层厚。

建筑场地南侧及北侧为已建成建筑物西侧为菜地，东侧为雁塔路，距道沿3 m内的人行道不得占用，沿街树木不得损伤。

人行道一侧上方有高压输电线及电话线通过。

3、气象条件施工期间主导风向偏东，雨季为9、 10月，施工期间不遇冬季。

4、施工工期本工程基础部分已完工，定于4月1日开工， 11月30日竣工。

限定总工期8个月，日历工期为244天。

5、施工技术经济条件施工任务由市某建筑公司承担，该公司各分派一个项目负责人。

该队瓦工20人，木工16人，钢筋工12人混凝土工30人、抹灰工30人以及其他辅助工人共计150人。

根据需要可有部分民工协助工作，但不超过50人。

施工中需要的电、水均从城市供电供水网中引入。

建筑材料及预制品件可用汽车运入工地，空心楼板等由市建筑总公司预制场制作（运距10公里）。

木门窗由市木材加工厂制作（运距7公里）。

大型临建工程除搅拌棚需要设置外办公及其它生活用房均可利用已建成的家属公寓楼，工人宿舍无需设置，但工地食堂及锅炉房仍应设置。

可供施工选用的起重机有QT1-6型塔吊，QT1-2型塔吊。

汽车除解放牌（5吨）外，尚有黄河牌（8吨）可以使用。

地下工程施工起点及流向随着我国城市化进程的不断推进，地下空间资源的开发和利用变得越来越重要。

地下工程作为城市基础设施的重要组成部分，不仅关系到城市功能的完善和市民的生活质量，还直接影响到城市的可持续发展。

本文将以地下隧道工程为例，详细介绍地下工程施工起点及流向。

一、地下工程施工起点1. 工程准备阶段在地下工程正式开工之前，首先要进行充分的准备工作。

这一阶段主要包括：（1）项目立项：根据城市规划和设计要求，完成地下工程项目的立项手续。

（2）地质勘查：对工程区域进行详细的地质勘查，了解地质状况，为工程设计提供依据。

（3）设计阶段：根据地质勘查结果和工程需求，进行地下工程的设计，包括工程结构、施工方案、施工工艺等。

（4）招投标：公开招标，选择具有资质的施工单位进行施工。

2. 施工准备阶段在施工准备阶段，施工单位需要做好以下工作：（1）施工现场布置：根据工程特点和施工需求，布置施工现场，包括临时设施、施工设备、材料堆放等。

（2）施工方案细化：根据设计图纸和施工条件，细化施工方案，制定施工进度计划和质量安全措施。

（3）施工队伍组织：组织具备相应资质的施工队伍，进行技术培训和安全教育。

（4）施工现场调查：了解施工现场的周边环境、交通状况、地下管线等，为施工提供依据。

二、地下工程施工流向1. 施工顺序地下工程通常采用明挖法、暗挖法、盖挖法等施工方法。

施工顺序一般为：（1）前期准备：包括征地拆迁、管线迁改、交通导改等。

（2）开挖施工：根据施工方案，进行土方开挖、支撑体系施工等。

（3）主体结构施工：进行隧道结构、桥梁结构、地下建筑主体结构等施工。

（4）附属结构施工：包括排水系统、通风系统、供电系统等附属设施的施工。

（5）装饰装修：进行隧道内外的装饰装修工作，包括路面、墙面、顶板的装修。

2. 施工流程以隧道工程为例，施工流程主要包括：（1）洞口施工：包括洞口土方开挖、洞口建筑物施工等。

（2）洞身开挖：采用钻爆法、机械开挖等方法进行洞身开挖。
