模具制造工艺学期末考试复习题

01（2）班《模具制造工艺学》期末试卷学号______姓名_________一、填空：26分1、修整成形砂轮的方法有________________、__________________。

２、划分工序的依据是_________、__________是否变动以及加工是否________。

３、刀具从被加工表面上每切下一层金属即称为______。

４、根据基准的作用不同，可分为________和_________ 。

５、用已经加工过的表面作定位基准称为_________。

６、在生产中，工件、刀具之间的相对位置常用________或_____来保证。

７、成形磨削可以用来对________、_______电火花加工用______等的成形表面进行精加工。

８、在坐标磨床上进行磨削加工的基本方法有________、_______、________、_________和铡磨。

９、常见的型腔形状，大致可分成________和__________两种。

１０、机床、_______、________和________构成一个工艺系统。

１１、工艺系统抵抗________的能力称为系统的刚度。

１２、手工抛光的操作，可用________抛光和用_______抛光。

二、判断题：18分１、在钻床上将一批工件都钻完后再进行逐个铰孔，钻、铰加工可以划分为一道工序。

（）２、当材料要求具有良好的塑性时，应采用铸件作毛坯。

（）３、几乎所有的凸模或凹模都可用成形磨削加工。

（）４、作为基准的几何要素只能是工件的面。

（）５、一般情况下，粗基准应尽量使用。

（）６、如果零件上有几个不加工表面，则应以其中与加工表面相互位置精度不高的不加工表面作粗基准。

７、对于应该限制的自由度，没有布置适当的支承点加以限制时称为不完全定位。

（）８、用夹具装夹工件，一般用于成批和大量生产中。

（）９、对于加工质量要求高的有色金属零件，一般采用精细车、精细铣等，应避免采用磨削加工。

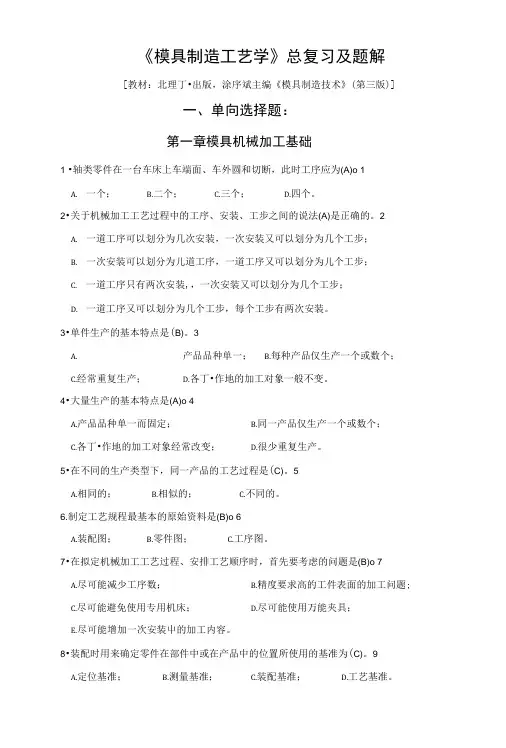

《模具制造工艺学》总复习及题解[教材：北理丁•出版，涂序斌主编《模具制造技术》(第三版)]一、单向选择题：第一章模具机械加工基础1 •轴类零件在一台车床上车端面、车外圆和切断，此时工序应为(A)o 1A.一个；B.二个；C.三个；D.四个。

2•关于机械加工工艺过程中的工序、安装、工步之间的说法(A)是正确的。

2A.一道工序可以划分为几次安装，一次安装又可以划分为几个工步；B.一次安装可以划分为儿道工序，一道工序又可以划分为儿个工步；C.一道工序只有两次安装,，一次安装又可以划分为几个工步；D.一道工序又可以划分为几个工步，每个工步有两次安装。

3•单件生产的基本特点是(B)。

3A.产品品种单一；B.每种产品仅生产一个或数个；C.经常重复生产；D.各丁•作地的加工对象一般不变。

4•大量生产的基本特点是(A)o 4A.产品品种单一而固定；B.同一产品仅生产一个或数个；C.各丁•作地的加工对象经常改变；D.很少重复生产。

5•在不同的生产类型下，同一产品的工艺过程是(C)。

5A.相同的；B.相似的；C.不同的。

6.制定工艺规程最基本的原始资料是(B)o 6A.装配图；B.零件图；C.工序图。

7•在拟定机械加工工艺过程、安排工艺顺序时，首先要考虑的问题是(B)o 7A.尽可能减少工序数；B.精度要求高的工件表面的加工问题;C.尽可能避免使用专用机床；D.尽可能使用万能夹具；E.尽可能增加一次安装屮的加工内容。

8•装配时用来确定零件在部件中或在产品中的位置所使用的基准为(C)。

9A.定位基准；B.测量基准；C.装配基准；D.工艺基准。

量零件已加工表面的尺寸和位置所使用的基准为(B)。

10A.定位基准；B.测量基准；C.装配基准；D.H艺基准。

10.加工中，用来确定工件在机床上或夹具中的正确位置时所使用的基准为(A)o 11A.定位基准；B.测量基准;C.装配基准;D.工艺基准。

11 •选择定位基准时，粗基准可以使用(A)o 12A. 一次；B.二次；C.三次。

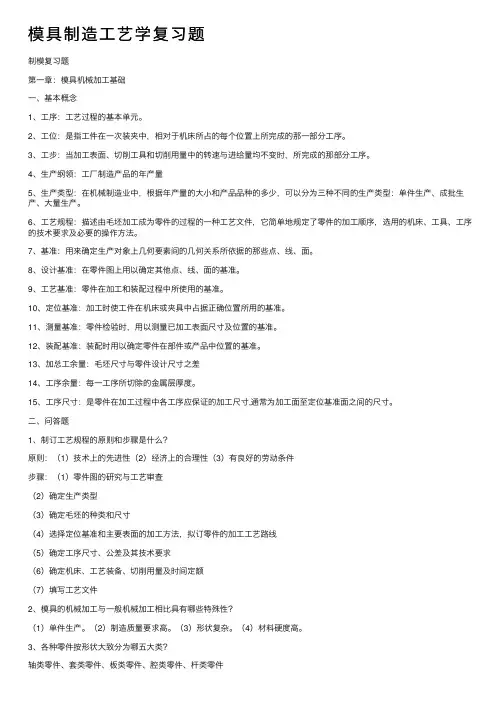

模具制造⼯艺学复习题制模复习题第⼀章：模具机械加⼯基础⼀、基本概念1、⼯序：⼯艺过程的基本单元。

2、⼯位：是指⼯件在⼀次装夹中，相对于机床所占的每个位置上所完成的那⼀部分⼯序。

3、⼯步：当加⼯表⾯、切削⼯具和切削⽤量中的转速与进给量均不变时，所完成的那部分⼯序。

4、⽣产纲领：⼯⼚制造产品的年产量5、⽣产类型：在机械制造业中，根据年产量的⼤⼩和产品品种的多少，可以分为三种不同的⽣产类型：单件⽣产、成批⽣产、⼤量⽣产。

6、⼯艺规程：描述由⽑坯加⼯成为零件的过程的⼀种⼯艺⽂件，它简单地规定了零件的加⼯顺序，选⽤的机床、⼯具、⼯序的技术要求及必要的操作⽅法。

7、基准：⽤来确定⽣产对象上⼏何要素间的⼏何关系所依据的那些点、线、⾯。

8、设计基准：在零件图上⽤以确定其他点、线、⾯的基准。

9、⼯艺基准：零件在加⼯和装配过程中所使⽤的基准。

10、定位基准：加⼯时使⼯件在机床或夹具中占据正确位置所⽤的基准。

11、测量基准：零件检验时，⽤以测量已加⼯表⾯尺⼨及位置的基准。

12、装配基准：装配时⽤以确定零件在部件或产品中位置的基准。

13、加总⼯余量：⽑坯尺⼨与零件设计尺⼨之差14、⼯序余量：每⼀⼯序所切除的⾦属层厚度。

15、⼯序尺⼨：是零件在加⼯过程中各⼯序应保证的加⼯尺⼨,通常为加⼯⾯⾄定位基准⾯之间的尺⼨。

⼆、问答题1、制订⼯艺规程的原则和步骤是什么？原则：（1）技术上的先进性（2）经济上的合理性（3）有良好的劳动条件步骤：（1）零件图的研究与⼯艺审查（2）确定⽣产类型（3）确定⽑坯的种类和尺⼨（4）选择定位基准和主要表⾯的加⼯⽅法，拟订零件的加⼯⼯艺路线（5）确定⼯序尺⼨、公差及其技术要求（6）确定机床、⼯艺装备、切削⽤量及时间定额（7）填写⼯艺⽂件2、模具的机械加⼯与⼀般机械加⼯相⽐具有哪些特殊性？（1）单件⽣产。

（2）制造质量要求⾼。

（3）形状复杂。

（4）材料硬度⾼。

3、各种零件按形状⼤致分为哪五⼤类？轴类零件、套类零件、板类零件、腔类零件、杆类零件4、模具成型零件制造时，⽑坯打锻件的⽬的是什么？打碎共晶⽹状碳化物，使碳化物分布均匀，晶粒组织细化，充分发挥材料的⼒学性能提⾼模具零件的加⼯⼯艺性和使⽤寿命。

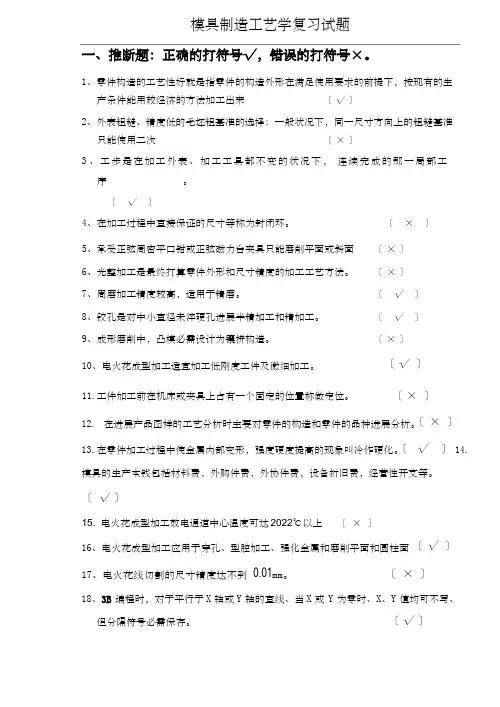

模具制造工艺学复习试题一、推断题：正确的打符号√，错误的打符号×。

1、零件构造的工艺性好就是指零件的构造外形在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来〔√〕2、外表粗糙、精度低的毛坯粗基准的选择：一般状况下，同一尺寸方向上的粗糙基准只能使用二次〔×〕3 、工步是在加工外表、加工工具都不变的状况下，连续完成的那一局部工序。

〔√〕4、在加工过程中直接保证的尺寸等称为封闭环。

〔×〕5、承受正弦周密平口钳或正弦磁力台夹具只能磨削平面或斜面〔×〕6、光整加工是最终打算零件外形和尺寸精度的加工工艺方法。

〔×〕7、周磨加工精度较高，适用于精磨。

〔√〕8、铰孔是对中小直径未淬硬孔进展半精加工和精加工。

〔√〕9、成形磨削中，凸模必需设计为镶拼构造。

〔×〕10、电火花成型加工适宜加工低刚度工件及微细加工。

〔√〕11.工件加工前在机床或夹具上占有一个固定的位置称做定位。

〔×〕12. 在进展产品图样的工艺分析时主要对零件的构造和零件的品种进展分析。

〔×〕13.在零件加工过程中使金属内部变形，强度硬度提高的现象叫冷作硬化。

〔√ 〕14.模具的生产本钱包括材料费，外购件费，外协件费，设备折旧费，经营性开支等。

〔√〕15. 电火花成型加工放电通道中心温度可达2022℃以上〔×〕16、电火花成型加工应用于穿孔、型腔加工、强化金属和磨削平面和圆柱面〔√ 〕17、电火花线切割的尺寸精度达不到0.01mm。

〔×〕18、3B 编程时，对于平行于X 轴或Y 轴的直线、当X 或Y 为零时、X、Y 值均可不写、但分隔符号必需保存。

〔√〕19、模具常用的装配方法有完全互换法、修配法和调整法〔√〕20、绿色产品的特征是小型化、多功能、使用安全和便利、可回收利用〔√ 〕二、选择题：1、在不同的生产类型下，同一产品的工艺过程是〔C 〕A、一样的；B、相像的；C、不同的。

《模 具 制 造 工 艺 学》 闭卷一 、填空题（每空1分，共28分）1、注射模的结构零件按其外形分为 板类 、 轴类 和 套类 。

2、生产过程中为改变生产对象的 形状 、 尺寸 、 相对 位置和 性质 等，使其成为成品或半成品的过程称为工艺过程。

3、凸模刃口形状为平面结构型，采用的加工方法有 工件斜置式 、 刀具斜制 和将刀具做成与工件形状一致。

4、冷冲模模架是由 上模座 、 下模座 ， 导柱、 导套组成5、电解修磨抛光是将工件作为 阳极 ，抛光工具作为 阴极 ，在电解液中发生 阳极溶解 作用，从而对工件进行抛光的一种工艺。

6、生产类型是指企业（或车间、工段、班组、工作地）生产专业化程度的分类称为生产类型，包括 单件生产 、 批量生产 、 大量生产 三种类型7、成形磨削的方法有 成型砂轮磨削 、 用挤轮成型砂轮磨削 、成形夹具法、仿形磨法 。

8、手工抛光采用的方法有 砂纸抛光 、 油石抛光 和 研磨 。

二、判断题（每题2分，共20分；在题后（）中对的打“√”、错的“╳”。

）1、工步是在加工表面不变，加工工具可变的情况下，所完成的那一部分工序。

（ x ）2、零件结构的工艺性好是指零件的结构形状只要能满足使用要求，不管采用什么方法只要能加工出来就是好工艺。

（ x ）3、在加工过程中直接保证的尺寸等称为封闭环。

（ x ）4、量具的选择主要是根据被检零件的形状和尺寸精度来决定。

（ y ）5、数控设备中五轴同时控制，可对被加工表面凹入部分进行加工。

（ y ）6、若被磨削工件是凹圆弧，则修整凸圆弧砂轮的半径比工件圆弧半径小0.01～0.02mm.。

( y )7、仿形销的形状与靠模的形状相适应，因此其形状、尺寸与铣刀完全相同。

（ x ） 8、TD 法是将工件浸入添加的Fe-V 、Fe-Nb 、 Fe-Cr 等铁合金粉末的高温硼砂盐熔炉中，保持0.5~10h ，在工件表面上形成1~10μm 或更厚些的碳化物涂覆层，然后进行水冷、油冷或空冷。

1.在机械加工中直接改变工件的形状，尺寸和表面性能使之变成所需零件的过程称为（D）。

A 生产过程B 工艺过程C 工艺规程D 机械加工工艺过程。

2.编制零件机械加工工艺规程，编制生产计划和进行成本核算最基本的单元是（C）。

A 工步B工位C工序D安装３．自为基准是以加工面本身为精基准，多用于精加工或光整加工工序，这是由于（C）A 符合基准重合原则B 符合基准统一原则C 保证加工面的余量小而均匀D 保证加工面的形状和位置精度４. 加工导柱时，按照轴类零件加工工艺，以双顶尖为基准，加工加工所有外圆表面及端面，这是遵循【D 】A 自为基准原则B 互为基准原则C 互换基准原则D 基准统一原则５.轴类零件在一台车床上连续完成车端面、外圆和切断。

此时工序为（ A ）。

A 一个B 两个C 三个D 四个６．为完成一定的工序部分，一次装夹工件后，工件与夹具或设备的可动部分所占据的每一位置称为（ C ）。

A 工步B 工序C 工位D 装夹７．简要说明零件加工所经过的工艺路线的卡片是（ A ）。

A 机械加工工艺过程卡B 机械加工工艺卡C 机械加工工序卡８．制订工艺规程的最基本的原始材料是（B ）。

A 装配图B 零件图C 工序图９．单件生产的基本特点是（ B ）。

A 产品品种单一B 每种产品仅生产一个或数个别C 经常重复生产１０．大量生产的基本特点是（A）。

A 产品品种单一B 每种产品仅生产一个或数个别C 很少重复生产１１．在不同的生产下类型下，同一产品的工艺过程是（C ）。

A 相同的B 相似的C 不同的１２模具零件采用锻件锻造的目的可能是：（A）。

A 充分发挥材料的力学性能，提高模具零件的加工工艺性和使用寿命B 合理使用加工设备C 保证模具零件的加工精度１３．下列不属于平面加工方法的是（ D ）。

A刨削 B磨削 C铣削 D铰削１４．测量零件已加工表面的尺寸和位置所使用的基准为（ B ）基准。

A定位 B测量 C装配 D工艺１５．选择精基准的原则中讲到的“基准重合”是指（ A ）。

模具制造工艺学期末试卷及答案一.选择题（10分）二.填空题（15分）1.表面层力学物理性能：（2.P55）①表面层加工硬化（又称冷作硬化）；②表面层金相组织的变化；③表面层残余应力。

2.工艺基准的分类：（2.P19）工艺基准零件在加工和装配过程中所使用的基准，称为工艺基准。

a.定位基准加工时，工件在机床上占据正确位置所依据的基准。

b.测量基准检验时，测量已加工表面尺寸及位置所依据的基准。

c.装配基准装配时，零件在部件或产品中占据正确位置所依据的基准。

3.万能夹具的结构：(3.P31)万能夹具是成型磨床的主要部件，也可在平面磨床或万能工具磨床上使用。

它由十字滑板、回转部分、分度装置和工件的装夹部分组成。

能磨削刃口由直线和凸、凹圆弧组成的形状复杂的凹模。

4.模具制造的主要技术经济指标：（1.P12）(1)制造精度高(2)使用寿命长(3)制造周期短(4)模具成本低5.工艺阶段划分的主要原因：（2.P30）a.保证加工质量b.有利于合理使用设备c.便于安排热处理工序d.便于及时发现毛坯缺陷e.精加工和光整加工过的表面少受磕碰损坏6.成形磨削分类（加工原理）：（3.P18）成形磨削加工示意图a)成形砂轮磨削法b)夹具磨削法成形磨削按加工原理可分为成形砂轮磨削法与夹具成形磨削法两大类。

7.模具装配的工艺方法：模具装配的工艺方法有互换法、修配法和调整法。

目前模具装配以修配法及调整法为主，互换法应用较少三.简答题1.机床坐标系与工件坐标系的联系和区别（定义）？答：机床坐标系是为了确定工件在机床的位置、机床运动部件的特殊位置以及运动范围等而建立的几何坐标系，是机床上固有的坐标系。

编辑时选工件图纸上的某一固定点为原点建立的坐标系，称为工件坐标系，该固定的点即为工件原点。

工件坐标系与机床坐标系的坐标轴平行、同向，但原点不同。

2.为什么模具工作零件多采用锻件毛坯？答：给原型材下料，再通过锻造获得合理的几何形状和尺寸的模具零件坯料，叫锻件毛坯。

模具设计与制造期末复习题一、选择题1.模具设计是指（）。

–[ ] A. 模具的具体形状和尺寸–[ ] B. 模具的构造和结构–[ ] C. 模具的生产工艺–[ ] D. 模具的材料选择2.模具的种类主要分为（）。

–[ ] A. 金属模具和非金属模具–[ ] B. 冷模具和热模具–[ ] C. 单腔模具和多腔模具–[ ] D. 塑料模具和橡胶模具3.模具的结构主要包括（）。

–[ ] A. 上模、下模和侧模–[ ] B. 凸模、凹模和分模–[ ] C. 压模、拉模和冲模–[ ] D. 顶出器、导柱和导套4.模具的设计应考虑的因素包括（）。

–[ ] A. 零件形状和尺寸–[ ] B. 材料特性和工艺要求–[ ] C. 加工难度和成本控制–[ ] D. 所有上述选项5.模具的加工方式主要包括（）。

–[ ] A. 铣削、车削和钳工–[ ] B. 加工中心和数控机床–[ ] C. 线切割、电火花和磨削–[ ] D. 压铸、注塑和挤出二、填空题1.模具设计中的设计要点主要包括材料的选择、结构的设计和（）。

2.在模具设计中，一般采用三维设计软件进行设计和模拟，常用的软件有（）。

3.模具的制造工艺通常包括（）和组装。

4.模具的种类较多，常见的有冲压模具、注塑模具和（）模具。

5.模具加工中常用的方法有（）和数控机床加工。

三、简答题1.简述模具设计中的几种常见结构形式。

答：常见的模具结构形式包括上模和下模、凸模和凹模、分模和合模。

上模和下模是模具常见的主要构件，在模具封闭状态下，两者之间形成了零件的腔室。

凸模和凹模是模具中常见的一对模具部件，通过凸模和凹模的配合来实现零件的形状。

分模和合模是指模具的分开和合拢操作，用于取出成型零件或放入工件。

2.模具设计中的材料选择有哪些考虑因素？答：模具的材料选择需要考虑多个因素，包括零件的材料特性、工艺要求、加工难度和成本控制。

零件的材料特性包括硬度、耐磨性、导热性等，需要选择与之匹配的模具材料。

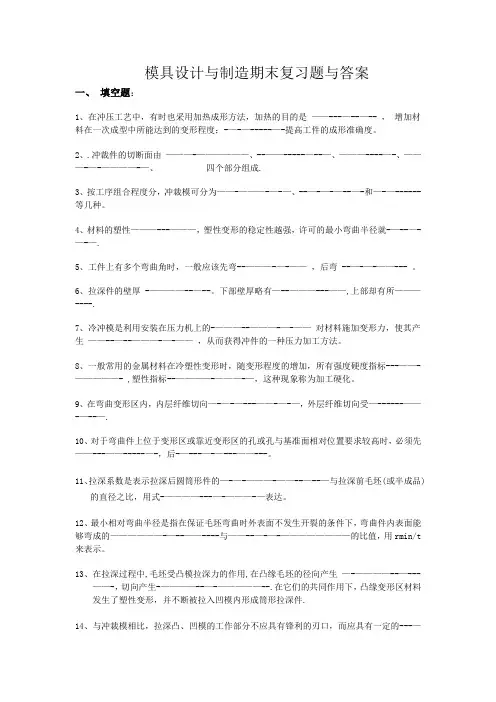

模具设计与制造期末复习题与答案一、填空题：1、在冲压工艺中，有时也采用加热成形方法，加热的目的是——---—--—-- ，增加材料在一次成型中所能达到的变形程度；-—-—-----—-提高工件的成形准确度。

2、.冲裁件的切断面由———-——————、--——-----—--—、———----—-、———-—-————-—、四个部分组成.3、按工序组合程度分，冲裁模可分为——-———-—-—、--—-—-—--—-和—-—------等几种。

4、材料的塑性———---———，塑性变形的稳定性越强，许可的最小弯曲半径就-—--—-—-—.5、工件上有多个弯曲角时，一般应该先弯--———-—-——，后弯 --—-—-——--- 。

6、拉深件的壁厚 -————--—--。

下部壁厚略有—--———---——,上部却有所———----.7、冷冲模是利用安装在压力机上的-———--———-—-——对材料施加变形力，使其产生——--—--———-—-——，从而获得冲件的一种压力加工方法。

8、一般常用的金属材料在冷塑性变形时，随变形程度的增加，所有强度硬度指标---——-—————- ,塑性指标--————-———-—，这种现象称为加工硬化。

9、在弯曲变形区内，内层纤维切向—-—-—---——-—-—，外层纤维切向受—------——-—--—.10、对于弯曲件上位于变形区或靠近变形区的孔或孔与基准面相对位置要求较高时，必须先——---——-----—-，后-—---—-—---——---。

11、拉深系数是表示拉深后圆筒形件的—-—-———-——--—--—与拉深前毛坯(或半成品)的直径之比，用式-————---—-———-—表达。

12、最小相对弯曲半径是指在保证毛坯弯曲时外表面不发生开裂的条件下，弯曲件内表面能够弯成的——————-—--——----与——--—-—-————————的比值，用rmin/t 来表示。

模具制作期末试题及答案1. 试题1.1. 单选题1. 将模具设计中的“减肉”指的是：A. 背面误差的补偿B. 沟槽和凸台的设计C. 材料磨损后的修复D. 模具外形尺寸的缩小2. 模具制作中，最常用的材料是：A. 铜B. 铝C. 钢D. 铁3. 以下哪个不属于模具制作的主要工艺步骤？A. 设计B. 铣削加工C. 淬火处理D. 装配4. 下列哪个部位是模具中的活动构件？A. 顶针B. 模板C. 固定板D. 基板5. 通常用于金属模具的表面处理是：A. 硬化B. 镀铬C. 碳化D. 喷漆1.2. 多选题1. 模具制作过程中的CAD软件主要用于：A. 模具设计B. 材料选择C. 工艺分析D. 数字化加工E. 零件装配2. 下列哪些因素会影响模具寿命？A. 材料质量B. 使用环境C. 模具结构设计D. 维护保养E. 加工精度要求3. 下列哪些是注塑模具的主要组成部分？A. 模板B. 滑块C. 顶针D. 固定板E. 凸台1.3. 简答题1. 工艺性设计是模具设计中的重要内容，请简要说明工艺性设计的意义及其不同方面的考虑点。

2. 请简述模具制作中的重要工艺步骤，并说明各个步骤的作用。

3. 论述模具结构设计中的注意事项，包括模具零件的布置原则和配合尺寸的选择。

2. 答案1.1. 单选题1. D. 模具外形尺寸的缩小2. C. 钢3. C. 淬火处理4. A. 顶针5. B. 镀铬1.2. 多选题1. A. 模具设计C. 工艺分析D. 数字化加工2. A. 材料质量B. 使用环境C. 模具结构设计D. 维护保养3. A. 模板D. 固定板1.3. 简答题1. 工艺性设计是指在模具设计中考虑到模具的制造工艺、使用工艺和维护保养工艺等因素，以确保模具的生产效率和质量。

在工艺性设计中，需要考虑材料的可加工性、模具结构的可实现性、工装夹具的便捷性等因素。

2. 模具制作的重要工艺步骤包括：模具设计、材料选用、模具加工、热处理和表面处理、模具装配和调试等。

模具制造工艺学考试题型第一大题填空题（本部分总分20分，每空1分）第二大题选择题(本部分总分20分，每小题1分)第三大题判断题(本部分总分10分，每小题1分)第四大题名词解释(本部分总分20分，每小题4分)第五大题综合题(本部分总分30分，共3题)第二章机械加工基本理论一、填空题1．在制订零件的机械加工工艺规程时，必须保证证质量、生产率、经济性三个方面的基本要求。

2．工艺过程是指改变生产对象的形状，尺寸、相对位置和性质等，使之成为成品、半成品的生产过程。

3．划分工序的依据是工作地（设备）、加工对象是否变动、加工是否连续完成。

4．工艺过程包括毛坯制造机械加工，零件装配调试和热处理，产品涂装、包装等。

5．机械加工工艺过程是在各种机床上用切削加工方法加工零件的工艺过程。

6．工序是指一个(或一组)工人在固定机床(或钳台工作地点)上对一个(或同时对几个)工件所连续完成的那一部分工艺过程。

7．工序是机械加工工艺过程的基本组成部分。

8．安装是工件在机床上正确地定位和夹紧。

9．工位是工件在一次装夹后，在机床上相对于刀具或设备的固定部分所占据的。

10．复合工步是采用复合刀具或多刀对工件进行加工的工步。

11．用文件形式固定下来的合理的工艺过程称工艺规程。

13．单件小批量生产时，应尽量选用通用夹具、通用量具以及通用刀具。

14．模具零件中常用的毛坯主要有锻件、铸件、半成品件、焊接件、各种型材及板料等。

15．定位是使工件的加工表面在机床上或夹具中处于正确加工位置。

17．工艺基准包括工序基准、定位基准、测量基准和装配基准。

18．定位基准应从与加工表面有相对位置精度要求的表面中选择。

19．在零件图上所使用的基准为设计基准。

20．在工艺过程中所采用的基准为工艺基准。

121．基准重合即选设计基准为定位基准，这是选择精基准的原则。

22．工件在机床上的装夹方法有找正法、夹具法。

123．机械加工的最初工序只能用工件毛坯上未经加工的表面作定位基准，这种定位基准称粗基准，用已经加工过的表面作定位基准称精基准。

模具制造工艺学试卷及答案公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-模具制造工艺学复习试题一、判断题：正确的打符号√，错误的打符号×。

1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来（√）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次（×）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。

（√）4、在加工过程中直接保证的尺寸等称为封闭环。

（×）5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（×）6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。

（×）7、周磨加工精度较高，适用于精磨。

（√）8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。

（√）9、成形磨削中，凸模必须设计为镶拼结构。

（×）10、电火花成型加工适宜加工低刚度工件及微细加工。

（√）11.工件加工前在机床或夹具上占有一个固定的位置称做定位。

（×）12. 在进行产品图样的工艺分析时主要对零件的结构和零件的品种进行分析。

（×）13.在零件加工过程中使金属内部变形，强度硬度提高的现象叫冷作硬化。

（√）14.模具的生产成本包括材料费，外购件费，外协件费，设备折旧费，经营性开支等。

（√）15. 电火花成型加工放电通道中心温度可达2000℃以上（×）16、电火花成型加工应用于穿孔、型腔加工、强化金属和磨削平面和圆柱面（√）17、电火花线切割的尺寸精度达不到01mm。

（×）.018、3B编程时，对于平行于X轴或Y轴的直线、当X或Y为零时、X、Y值均可不写、但分隔符号必须保留。

（√）19、模具常用的装配方法有完全互换法、修配法和调整法（√）20、绿色产品的特征是小型化、多功能、使用安全和方便、可回收利用（√）二、选择题：1、在不同的生产类型下，同一产品的工艺过程是（ C ）A、相同的；B、相似的；C、不同的。

模具设计与制作期末考试试题及答案一、单项选择题（第1题~第30题。

选择一个正确答案，将相应的字母填入题内的括号中。

每题2分，满分60分）1.下列孔加工方法中，属于定尺寸刀具法的是 O oA.钻孔（正确答案）B.车孔C.■孔D.磨孔2.调质的主要作用是改善工件材料的力学物理性质，故一般安排在（）进行。

A.粗加工之前8.粗加工之后和精加工之前（正确答案）C.精加工之后D.任意时间3.车床出厂检验标准中规定导轨只允许中凸，主要是考虑（）oA.导轨工作时的受力变形B.导轨工作时的热变形C.导轨磨损（正确答案）D.机床安装误差4.刀具磨损过程一般不包括（）阶段。

A.初期磨损B.正常磨损C.非正常磨损（正确答案）D.迅速磨损5.有色金属外圆精加工适合采用（）A.磨削B.车削（正确答案）C.铳削D.像削6.毛坯误差复映所引起的加工误差属于（）oA.变值系统误差B.常值系统误差C.随机误差（正确答案）D.形位误差7.车刀刀尖高于工件旋转中心时，刀具的工作角度（）A.前角增大,后角减小（正确答案）B.前角减小、后角增大C.前角、后角都增大D.前角、后角都减小8.在主剖面（正交平面）内标注的角度有（）A.前角和后角（正确答案）B.主偏角和副偏角C.刃倾角D.工作角度9.定位基准是指（）oA.机床上的某些点、线、面B.夹具上的某些点、线、面C.工件上的某些点、线、面（正确答案）D.刀具上的某些点、线、面10.采用键模法加工箱体孔系,其加工精度主要取决于（）A.机床主轴回转精度B.机床导轨的直线度C.键模的精度（正确答案）D.机床导轨的平面度11.普通车床的传动系统中,属于内联系传动链的是A.主运动传动链B.机动进给传动链C.车螺纹传动链（正确答案）D.快速进给传动链12.车床在加工螺纹时,要求严格保证（）A.主轴每转一周，刀架纵向移动一个螺距B.主轴每转一周，刀架纵向移动一个导程（正确答案）C.主轴每转一周，刀架纵向移动一个进给量D.主轴每转一周，刀架横向移动一个进给量13.一般情况下双联齿轮只能在（）上加工。

XX技师学院________学年第二学期《模具制造工艺》课程期末考试试卷专业模具年级 __ 考试形式：闭卷，所需时间 90 分钟2分）1、工艺过程是指改变生产对象的形状，尺寸、相对位置和性质等，使之成为成品、半成品的生产过程。

2、修整成型砂轮的方法有两种：用挤压轮修整成形砂轮、用金刚石修整成型砂轮。

3、修整成形砂轮的夹具有修整砂轮角度的夹具和修整砂轮圆弧的夹具。

4、正弦分中夹具适用于磨削同一中心的凸圆弧，对于凹圆弧磨削，则需要用成形砂轮配合进行。

5、线切割加工中常用的电极丝有钼丝、铜丝、钨丝。

其中钼丝应用最广泛。

6、生产中常用的装配方法有互换法、分组法、修配法、调整法。

7、在冷冲模装配过程中，导柱、导套与模座，凸模与凸模固定板等零件的连结可采用压入法固定、低熔点合金固定、环氧树脂粘结和无机粘结剂粘结等技术。

8、塑料模导柱、导套装配后，应保证动模板在启模和合模时都能灵活滑动，无阻滞现象，长导柱装配，应在定模板上的导套装配完成后，以导套导向将导柱压入动模板内。

9、凸模常用的固定方法是压入法。

它包括铆接和台肩固定两种形式。

10、塑料模导柱、导套分别安装在塑料模的动模和定模部分上，是模具合模和启模的导向装置。

2 分）将答案填在试题前面的括号内轴类零件在一台车床上车端面、车外圆和切断，此时工序应为 A 。

A．一个B．二个 C.三个 D.四个（）2、关于机械加工工艺过程中的工步、工序、安装之间关系说法 A 是正确的。

A．一道工序可以划分为几次安装，一次安装又可划分为几个工步B．一次安装可以划分为几道工序，一道工序又可划分为几个工步C一道工序只有两次安装，一次安装可以划分为几个工步D．一道工序可以划分为几个工步，每个工步有两次安装（）3、测量零件已加工表面的尺寸和位置所使用的基准为 B 。

A．定位基准B．测量基准C．装配基准D．工艺基准（）4、在机械加工工艺过程中，首先要加工精基准面，这是为了B 。

A．消除工件中的残余变形应力，减少工件变形误差B．使以后各道工序加工有精确的定位基准C．避免主要的加工表面产生加工硬化D．有利于减小以后各工序加工表面的表面租糙度E．有利于精基准面本身的表面精度的提高（）5、某导柱材料为40钢，外圆面要达IT6级精度，Ra达0.8μm，则加工方案可选 A 。

模具制造工艺学考试题型第一大题填空题（本部分总分20分，每空1分）第二大题选择题(本部分总分20分，每小题1分)第三大题判断题(本部分总分10分，每小题1分)第四大题名词解释(本部分总分20分，每小题4分)第五大题综合题(本部分总分30分，共3题)第二章机械加工基本理论一、填空题1．在制订零件的机械加工工艺规程时，必须保证证质量、生产率、经济性三个方面的基本要求。

2．工艺过程是指改变生产对象的形状，尺寸、相对位置和性质等，使之成为成品、半成品的生产过程。

3．划分工序的依据是工作地（设备）、加工对象是否变动、加工是否连续完成。

4．工艺过程包括毛坯制造机械加工，零件装配调试和热处理，产品涂装、包装等。

5．机械加工工艺过程是在各种机床上用切削加工方法加工零件的工艺过程。

6．工序是指一个(或一组)工人在固定机床(或钳台工作地点)上对一个(或同时对几个)工件所连续完成的那一部分工艺过程。

7．工序是机械加工工艺过程的基本组成部分。

8．安装是工件在机床上正确地定位和夹紧。

9．工位是工件在一次装夹后，在机床上相对于刀具或设备的固定部分所占据的。

10．复合工步是采用复合刀具或多刀对工件进行加工的工步。

11．用文件形式固定下来的合理的工艺过程称工艺规程。

13．单件小批量生产时，应尽量选用通用夹具、通用量具以及通用刀具。

14．模具零件中常用的毛坯主要有锻件、铸件、半成品件、焊接件、各种型材及板料等。

15．定位是使工件的加工表面在机床上或夹具中处于正确加工位置。

17．工艺基准包括工序基准、定位基准、测量基准和装配基准。

18．定位基准应从与加工表面有相对位置精度要求的表面中选择。

19．在零件图上所使用的基准为设计基准。

20．在工艺过程中所采用的基准为工艺基准。

121．基准重合即选设计基准为定位基准，这是选择精基准的原则。

22．工件在机床上的装夹方法有找正法、夹具法。

123．机械加工的最初工序只能用工件毛坯上未经加工的表面作定位基准，这种定位基准称粗基准，用已经加工过的表面作定位基准称精基准。

一、填空题：1、生产过程中为改变生产对象的（形状）、（尺寸）、（相对位置）和（性质）等，使其成为成品或半成品的过程称为工艺过程。

2、模具制造业的生产类型主要可分为（单件生产）、（成批生产）两种。

3、工艺基准按用途不同可分为（定位基准）、（测量基准）、（装配基准）等。

4、在加工时，为了保证工件相对于（机床）和（刀具）之间的正确位置所使用的基准称为定位基准。

5、在导柱的加工过程中，外圆柱面的车削和磨削都是两端中心孔定位，这样可使外圆柱面的（设计）基准与（工艺）基准重合。

6、夹具成形磨削法常使用的夹具有（正弦精密平口钳）、（正弦磁力夹具）、（正弦分中夹具）、（万能夹具）。

7、超声波抛光是利用（超声振动）的能量，通过机械装置对型腔表面进行抛光加工的一种工艺方法。

8、电化学抛光是将工件作为（阳极），抛光工具作为（阴极），在电解液中发生（阳极溶解）作用，从而对工件进行抛光的一种工艺。

9、成形磨削的方法有（成形砂轮磨削法）和（夹具成形磨削法）等。

11、模座按技术要求，在加工过程应保证模座上下平面的（平行度）、上下模座的导柱、导套的（孔间距离）一致，以及孔的轴心线与模板模座上下平面的（垂直度）。

12、坐标磨床的运动有（砂轮自转）、（砂轮的行星运动）和（砂轮直线往复）运动。

13、电火花在型腔加工中的常用方法有：（单电极平动法）、（多电极更换法）、（分解电极法）。

14、线切割加工中工件的装夹方法有（悬臂式装夹）、（两端支撑装夹）、（桥式支撑装夹）、（板式支撑装夹）。

15、电规准分为（粗）、（中）、（精）三种，从一个规准调整到另一个规准称为电规准的转换。

16、模具常用的表面加工方法有（电镀）、（热扩渗技术）、（气相沉积技术）和（表面纹饰技术）。

17、在研磨过程中，正是由于研具和磨料对被加工表面产生了（微切削作用）、（挤压塑性变形）、（化学作用）等三个主要作用，才能对被加工表面进行微量加工。

18、型腔电解加工常用的方法有两种，即（非混气电解加工）和（混气电解加工）。

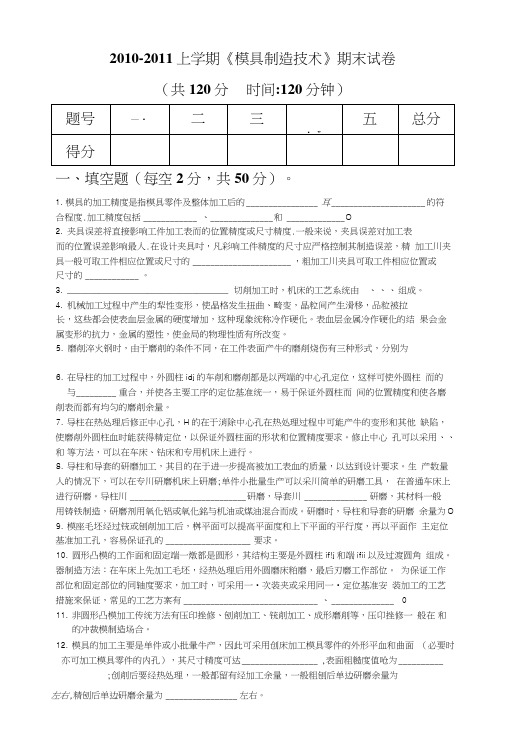

2010-2011上学期《模具制造技术》期末试卷（共120分时间:120分钟）一、填空题（每空2分，共50分）。

1.模具的加工精度是指模具零件及整体加工后的________________ 耳_____________________ 的符合程度.加工精度包括____________ 、______________ 和 _____________ O2.夹具误差将直接影响工件加工表而的位置精度或尺寸精度.一般来说，夹具误差对加工表而的位置误差影响最人.在设计夹具吋，凡彩响工件精度的尺寸应严格控制其制造误差，精加工川夹具一般可取工件相应位置或尺寸的______________________ ，粗加工川夹具可取工件相应位置或尺寸的____________ 。

3.____________________________________ 切削加工时，机床的工艺系统由、、、组成。

4.机械加工过程中产生的犁性变形，使晶格发生扭曲、畸变，晶粒间产生滑移，品粒被拉长，这些都会使表血层金属的硬度增加，这种现象统称冷作硬化。

表血层金属冷作硬化的结果会金属变形的抗力，金属的塑性，使金局的物理性质有所改变。

5.磨削淬火钢时，由于磨削的条件不同，在工件表面产牛的磨削烧伤有三种形式，分别为6.在导柱的加工过程中，外圆柱idj的车削和磨削都是以两端的中心孔定位，这样可使外圆柱而的与_________ 重合，并使各主要工序的定位基准统一，易于保证外圆柱而间的位置精度和使各磨削表而都有均匀的磨削余量。

7.导柱在热处理后修正中心孔，H的在于消除中心孔在热处理过程中可能产牛的变形和其他缺陷，使磨削外圆柱血时能获得精定位，以保证外圆柱面的形状和位置精度要求。

修止中心孔可以采用、、和等方法，可以在车床、钻床和专用机床上进行。

8.导柱和导套的研磨加工，其目的在于进一步提高被加工表血的质量，以达到设计要求。

生产数量人的情况下，可以在专川研磨机床上研磨;单件小批量生产可以采川简单的研磨工具，在普通车床上进行研磨。

模具期末考试试题及答案一、选择题（每题2分，共20分）1. 模具设计中的“三要素”是指（）。

A. 材料、工艺、设备B. 材料、结构、尺寸C. 工艺、结构、精度D. 精度、材料、工艺2. 模具的寿命主要取决于（）。

A. 模具材料B. 模具结构C. 模具制造精度D. 模具使用次数3. 以下哪个不是塑料模具的分类（）。

A. 注塑模具B. 吹塑模具C. 压铸模具D. 冲压模具4. 模具制造过程中，常用的加工方法不包括（）。

A. 车削B. 铣削C. 铸造D. 焊接5. 模具的冷却系统设计的主要目的是（）。

A. 提高模具的强度B. 减少模具的重量C. 缩短产品的成型周期D. 增加产品的尺寸精度二、填空题（每空2分，共20分）6. 模具的制造成本中，材料费用通常占________%。

7. 模具的热处理工艺可以提高模具的________和________。

8. 模具设计时，应考虑产品的________和________。

9. 模具的维护保养包括定期________和________。

10. 模具的类型根据成型材料的不同可分为金属模具和________模具。

三、简答题（每题10分，共30分）11. 简述模具设计的基本流程。

12. 说明模具制造过程中的精度控制要点。

13. 描述模具的维护保养的重要性及其基本方法。

四、计算题（每题15分，共30分）14. 假设有一套模具的制造成本为10万元，其中材料费占30%，人工费占40%，其他费用占30%，请计算各部分的具体费用。

15. 某模具的使用寿命为5万次，每次成型周期为30秒，若每天工作8小时，计算该模具一年内能成型多少件产品。

答案一、选择题1. C2. A3. D4. C5. C二、填空题6. 30-407. 硬度，韧性8. 形状，尺寸9. 清洁，润滑10. 塑料三、简答题11. 模具设计的基本流程包括：需求分析、概念设计、详细设计、制造工艺规划、模具制造、试模及优化。
