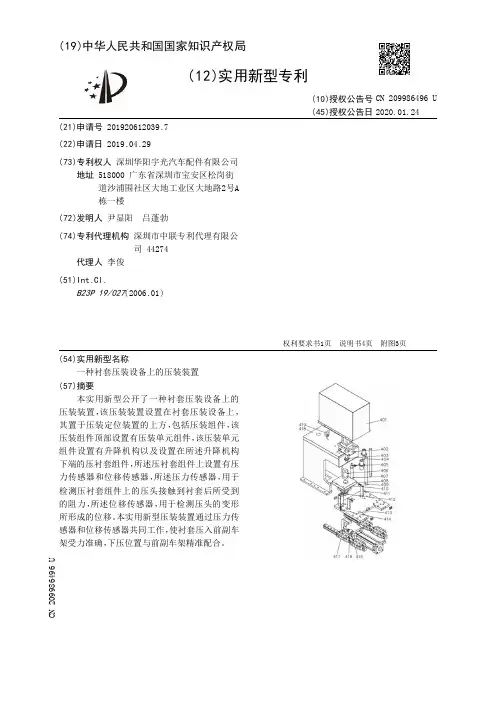

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920612039.7(22)申请日 2019.04.29(73)专利权人 深圳华阳宇光汽车配件有限公司地址 518000 广东省深圳市宝安区松岗街道沙浦围社区大地工业区大地路2号A栋一楼(72)发明人 尹显阳 吕蓬勃 (74)专利代理机构 深圳市中联专利代理有限公司 44274代理人 李俊(51)Int.Cl.B23P 19/027(2006.01)(54)实用新型名称一种衬套压装设备上的压装装置(57)摘要本实用新型公开了一种衬套压装设备上的压装装置，该压装装置设置在衬套压装设备上，其置于压装定位装置的上方，包括压装组件，该压装组件顶部设置有压装单元组件，该压装单元组件设置有升降机构以及设置在所述升降机构下端的压衬套组件，所述压衬套组件上设置有压力传感器和位移传感器，所述压力传感器，用于检测压衬套组件上的压头接触到衬套后所受到的阻力，所述位移传感器，用于检测压头的变形所形成的位移。
本实用新型压装装置通过压力传感器和位移传感器共同工作，使衬套压入前副车架受力准确，下压位置与前副车架精准配合。
权利要求书1页 说明书4页 附图3页CN 209986496 U 2020.01.24C N 209986496U权 利 要 求 书1/1页CN 209986496 U1.一种衬套压装设备上的压装装置，该压装装置设置在衬套压装设备上，其置于压装定位装置的上方，其特征在于：包括压装组件，该压装组件顶部设置有压装单元组件，该压装单元组件设置有升降机构以及设置在所述升降机构下端的压衬套组件，所述压衬套组件上设置有压力传感器和位移传感器；所述压力传感器，用于检测压衬套组件上的压头接触到衬套后所受到的阻力；所述位移传感器，用于检测压头的变形所形成的位移。
2.根据权利要求1所述的一种衬套压装设备上的压装装置，其特征在于：所述压装组件包括滑轨组件、压装单元组件安装架、压装单元组件，所述滑轨组件固定在平台(92)上，所述压装单元组件安装架固定在滑轨组件上，所述压装单元组件安装在所述压装单元组件安装架上；所述滑轨组件，设置有2组并行的两个滑轨(416)、一滑轨固定板(413)，滑轨(416)上设置有滑块，两个滑块上端固定有滑轨固定板(413)，在两个滑轨(416)之间设置有驱动气缸，所述驱动气缸(415)固定在平台(92)上，其驱动杆水平移动并连接一安装架连接块(417)，所述安装架连接块(417)上端连接所述压装单元组件安装架；所述压装单元组件安装架，包括底架(418)、油缸保护罩(401)，所述底架(418)固定在所述滑轨固定板(413)上，其上部向一侧延伸形成L型架体，在该L型架体的延伸部设置有压装单元组件；所述压装单元组件，包括升降机构以及设置在所述升降机构下端的压衬套组件，所述升降机构为一油压气缸，其通过油缸垫块(402)固定在所述底架(418)上端延伸部，其驱动端朝下并连接有升降杆(403)，所述升降杆(403)下端连接有油缸连接轴(406)，所述油缸连接轴(406)下端连接压衬套组件；所述压衬套组件包括压头固定板(408)、气缸限位块(410)、仿形压头(412)，所述压头固定板(408)呈方形，其中部开圆孔，所述油缸连接轴(406)下端连接在所述压头固定板(408)的圆孔处，所述压头固定板(408)下端连接所述气缸限位块(410)，所述气缸限位块(410)下端连接所述仿形压头(412)；所述压头固定板(408)的上端延伸部、且置于油压气缸的左右侧，分别固定有导向轴套(404)，两个导向轴套(404)内套有油缸导向轴(409)，两根油缸导向轴(409)下端连接在所述压头固定板(408)上。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920364445.6(22)申请日 2019.03.21(73)专利权人 永捷电子(始兴)有限公司地址 512500 广东省韶关市始兴工业园西区(江口片区)(72)发明人 柏磊 (74)专利代理机构 惠州市超越知识产权代理事务所(普通合伙) 44349代理人 陈文福(51)Int.Cl.H05K 3/00(2006.01)(54)实用新型名称一种线路板定位装置(57)摘要本实用新型公开了一种线路板定位装置，包括U型架，所述U型架顶部安装有支杆，所述支杆顶部安装有操作台，所述操作台右侧安装有轴承，所述轴承内安装有转动杆，所述转动杆顶部左侧安装有套杆，所述套杆内插接有内杆，所述内杆左端安装有定位腔，所述定位腔内安装有弹簧，所述定位腔内靠近弹簧的下端置有推动板。
本实用新型通过安装有定位杆，拧松限位阀，并向上拉动拉环的定位杆，将线路板置于操作台的置物槽内，选择线路板合适定位位置，通过转动杆的转动和内杆的伸缩，将定位块置于线路板上方，定位杆受弹簧挤压推动板的作用力将线路板定位，可根据线路板的电气元件陈列位置将线路板定位，提高线路板的加工效率，适合广泛推广与使用。
权利要求书1页 说明书3页 附图2页CN 209949575 U 2020.01.14C N 209949575U权 利 要 求 书1/1页CN 209949575 U1.一种线路板定位装置，包括U型架(1)，其特征在于：所述U型架(1)顶部安装有支杆(6)，所述支杆(6)顶部安装有操作台(7)，所述操作台(7)内顶部开设有置物槽(8)，所述操作台(7)右侧安装有轴承(20)，所述轴承(20)内安装有转动杆(15)，所述转动杆(15)顶部左侧安装有套杆(14)，所述套杆(14)内插接有内杆(12)，所述套杆(14)与内杆(12)插接处顶部安装有限位阀(13)，所述内杆(12)左端安装有定位腔(11)，所述定位腔(11)内安装有弹簧(23)，所述定位腔(11)内靠近弹簧(23)的下端置有推动板(21)，所述推动板(21)底部安装有定位杆(10)且定位杆(10)贯穿定位腔(11)底壁中部，所述定位杆(10)底端安装有定位块(9)，所述定位杆(10)左侧中部安装有拉环(22)。

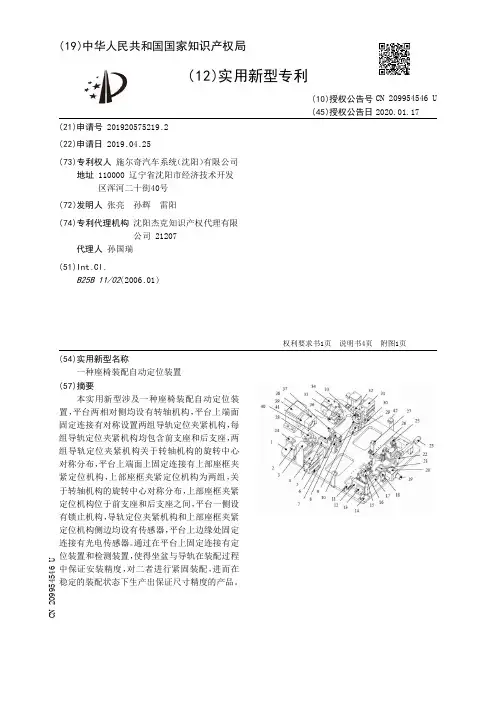

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920575219.2(22)申请日 2019.04.25(73)专利权人 施尔奇汽车系统（沈阳）有限公司地址 110000 辽宁省沈阳市经济技术开发区浑河二十街40号(72)发明人 张亮 孙辉 雷阳 (74)专利代理机构 沈阳杰克知识产权代理有限公司 21207代理人 孙国瑞(51)Int.Cl.B25B 11/02(2006.01)(54)实用新型名称一种座椅装配自动定位装置(57)摘要本实用新型涉及一种座椅装配自动定位装置，平台两相对侧均设有转轴机构，平台上端面固定连接有对称设置两组导轨定位夹紧机构，每组导轨定位夹紧机构均包含前支座和后支座，两组导轨定位夹紧机构关于转轴机构的旋转中心对称分布，平台上端面上固定连接有上部座框夹紧定位机构，上部座框夹紧定位机构为两组，关于转轴机构的旋转中心对称分布，上部座框夹紧定位机构位于前支座和后支座之间，平台一侧设有锁止机构，导轨定位夹紧机构和上部座框夹紧定位机构侧边均设有传感器，平台上边缘处固定连接有光电传感器。
通过在平台上固定连接有定位装置和检测装置，使得坐盆与导轨在装配过程中保证安装精度，对二者进行紧固装配，进而在稳定的装配状态下生产出保证尺寸精度的产品。
权利要求书1页 说明书4页 附图1页CN 209954546 U 2020.01.17C N 209954546U权 利 要 求 书1/1页CN 209954546 U1.一种座椅装配自动定位装置，其特征在于：平台（1）两相对侧均设有转轴机构，平台（1）上端面固定连接有对称设置两组导轨定位夹紧机构，每组导轨定位夹紧机构均包含前支座（15）和后支座（36），两组导轨定位夹紧机构关于转轴机构的旋转中心对称分布，平台（1）上端面上固定连接有上部座框夹紧定位机构，上部座框夹紧定位机构为两组，关于转轴机构的旋转中心对称分布，上部座框夹紧定位机构位于前支座（15）和后支座（36）之间，平台（1）一侧设有锁止机构（24），导轨定位夹紧机构和上部座框夹紧定位机构侧边均设有传感器，平台（1）上边缘处固定连接有光电传感器I（3）和光电传感器II（42）。

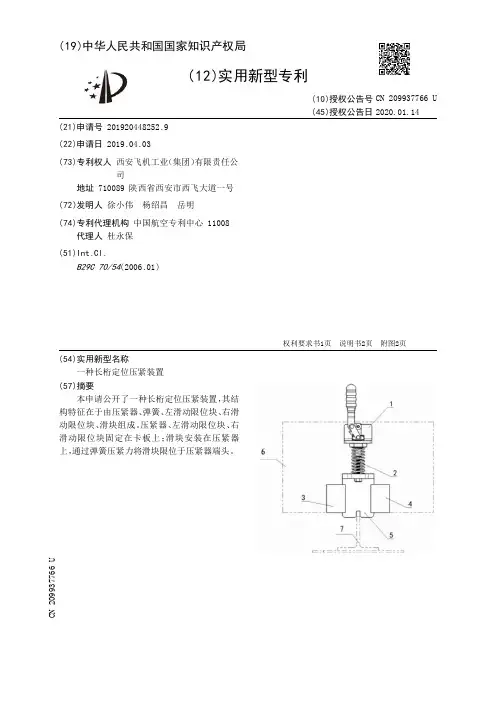

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920448252.9(22)申请日 2019.04.03(73)专利权人 西安飞机工业（集团）有限责任公司地址 710089 陕西省西安市西飞大道一号
(72)发明人 徐小伟 杨绍昌 岳明 (74)专利代理机构 中国航空专利中心 11008代理人 杜永保
(51)Int.Cl.B29C 70/54(2006.01)
(54)实用新型名称一种长桁定位压紧装置(57)摘要本申请公开了一种长桁定位压紧装置，其结构特征在于由压紧器、弹簧、左滑动限位块、右滑动限位块、滑块组成。压紧器、左滑动限位块、右滑动限位块固定在卡板上；滑块安装在压紧器上，通过弹簧压紧力将滑块限位于压紧器端头。
权利要求书1页 说明书2页 附图2页
CN 209937766 U2020.01.14
CN 209937766 U1.一种长桁定位压紧装置，其特征在于包括压紧器、弹簧、左滑动限位块、右滑动限位块、滑块，左滑动限位块、右滑动限位块固定在卡板上，压紧器固定在卡板上左滑动限位块、右滑动限位块上方对称中心线上；弹簧套装在压紧器下方的螺杆上，滑块通过弹簧固定在压紧器端头，并可沿卡板在左滑动限位块、右滑动限位块中间滑动，滑块为L型角板，下底面为定位面，定位面上开有定位压紧长桁的槽口。
权 利 要 求 书1/1页
2CN 209937766 U
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920512024.3
(22)申请日 2019.04.16
(73)专利权人 科力远混合动力技术有限公司
地址 528000 广东省佛山市禅城区季华西
路131号1#楼A座自编601-604室
(72)发明人 余健 钟发平 崔涛 李国锋
王建 彭坤平
(51)Int.Cl.
B23P 19/027(2006.01)
(54)实用新型名称定位销压装机构(57)摘要本实用新型提供了一种定位销压装机构，导向轴套穿套在固定板的穿孔内，顶柱配套套在导向轴套内且顶柱可在导向轴套内上下移动，顶柱的顶部设置有撞块，顶柱固定在压头上固定块上，压头上固定块固定在压头下固定块上，压头下端外侧周边设置有凸起台阶，压头底部开设有定位销安装孔，压头配套安装在压头上固定块的压头上安装孔、压头下固定块的压头下安装孔内且压头下端部分外露，压头的凸起台阶卡在压头下固定块的压头下安装孔的台阶上，压头可在压头上安装孔、压头下安装孔内转动。
本实用新型的定位销压装机构，结构简单，使用方便，压装稳定性好，
压装合格率高。
权利要求书1页 说明书3页 附图3页CN 209954153 U 2020.01.17
C N 209954153
U
权 利 要 求 书1/1页CN 209954153 U
1.一种定位销压装机构，其特征在于：包括固定板、顶柱、导向轴套、压头、压头上固定块和压头下固定块，所述固定板上开设了穿孔，所述导向轴套侧视呈T形，所述导向轴套穿套在固定板的穿孔内，所述顶柱侧视呈倒T形，所述顶柱配套套在导向轴套内且顶柱可在导向轴套内上下移动，所述顶柱的顶部设置有撞块，所述顶柱固定在压头上固定块上，所述压头上固定块固定在压头下固定块上，所述压头上固定块上开设有压头上安装孔，所述压头下固定块上开设有压头下安装孔，所述压头上安装孔、压头下安装孔均为上端尺寸大、下端尺寸小结构且压头上安装孔、压头下安装孔的下端尺寸与压头尺寸相配套，所述压头上安装孔与压头下安装孔相正对连通，所述压头下端外侧周边设置有凸起台阶，所述压头底部开设有定位销安装孔，所述压头配套安装在压头上固定块的压头上安装孔、压头下固定块的压头下安装孔内且压头下端部分外露，所述压头的凸起台阶卡在压头下固定块的压头下安装孔的台阶上，所述压头可在压头上安装孔、压头下安装孔内转动。
2.如权利要求1所述的定位销压装机构，其特征在于：所述压头与压头上固定块的压头上安装孔的上端内壁之间、所述压头与压头下固定块的压头下安装孔的上端内壁之间分别设置有平面轴承。
3.如权利要求2所述的定位销压装机构，其特征在于：所述压头与压头上固定块的压头上安装孔的下端内壁之间设置有密封圈。
4.如权利要求1所述的定位销压装机构，其特征在于：所述顶柱上端套装有回位弹簧，所述回位弹簧的顶端通过撞块限位，所述回位弹簧的底端通过弹簧底座限位，所述弹簧底座固定在导向轴套上。
5.如权利要求1所述的定位销压装机构，其特征在于：所述压头外侧靠近底部的位置上开设有通气孔，所述通气孔与定位销安装孔相连通。
6.如权利要求5所述的定位销压装机构，其特征在于：所述压头的通气孔的朝外端口设置有气管接头。
7.如权利要求1～6任一所述的定位销压装机构，其特征在于：所述压头的顶部设置有垫片。
2。
