电动汽车BMS(电池管理系统)EMC测试标准(试行版)

bms测试方案1. 简介电池管理系统（Battery Management System，简称BMS）是用于监控和管理电池状态的关键系统。

本文将介绍BMS测试方案，旨在确保BMS的功能和性能符合预期要求。

2. 测试目标BMS测试的主要目标是验证系统在各种情况下的功能和性能。

以下是我们需要重点关注的几个方面：2.1 电池数据采集与监控：验证BMS是否能准确地采集电池的电流、电压、温度等数据，并监控电池的状态。

2.2 充电与放电控制：测试BMS在控制充电和放电过程中的准确性和稳定性，确保电池工作在安全的电压和电流范围内。

2.3 温度管理：验证BMS能及时监测电池温度并采取相应措施来控制温度，防止过热或过冷。

2.4 故障诊断与保护：测试BMS在发生故障或异常情况时能否准确地诊断问题，并采取相应措施来保护电池系统。

3. 测试环境为了保证测试的准确性和一致性，需要搭建一个逼真的测试环境来模拟实际应用场景。

测试环境应包括以下内容：3.1 电池组：选择合适的电池组作为测试样本，确保其具有典型的特性和参数。

3.2 电池充放电系统：使用专业的充放电系统来模拟实际使用情况，包括充电、放电和循环充放电等。

3.3 温控系统：为了测试温度管理功能，需要使用温度控制装置来模拟不同温度环境。

3.4 数据采集设备：选择适合的数据采集设备，确保能够准确地获取电池的关键参数。

4. 测试内容根据测试目标，我们可以制定以下测试内容：4.1 数据采集测试：- 验证BMS是否能准确地采集电流、电压、温度等数据。

- 检查采集数据的准确性和稳定性。

4.2 充电与放电控制测试：- 验证BMS在充电和放电过程中是否能准确地控制电流和电压。

- 检查BMS是否能在允许的范围内控制电池的SOC（State of Charge）。

4.3 温度管理测试：- 在不同温度条件下测试BMS对电池温度的监测和控制能力。

- 检查BMS在过热或过冷情况下是否能及时采取保护措施。

bms系统测试标准BMS系统测试标准。

一、引言。

BMS（Battery Management System）系统是指电池管理系统，是一种专门用于管理电池的系统。

BMS系统的测试标准对于保证电池的安全性、稳定性和性能至关重要。

本文将详细介绍BMS系统测试标准的相关内容。

二、测试范围。

1. 功能测试，包括电池状态监测、充放电控制、温度监测、短路保护等功能的测试。

2. 性能测试，包括电池的充放电性能、循环寿命、自放电率等性能指标的测试。

3. 安全性测试，包括过充、过放、过温等异常状态下的安全保护功能测试。

4. 兼容性测试，包括BMS系统与电池组、电动车控制系统等其他相关系统的兼容性测试。

三、测试方法。

1. 功能测试，通过模拟实际工作场景，对BMS系统的各项功能进行测试，包括正常工作状态和异常状态下的功能测试。

2. 性能测试，通过充放电循环测试、温度循环测试等方法，对BMS系统的性能进行评估。

3. 安全性测试，通过模拟过充、过放、过温等异常情况，验证BMS系统的安全保护功能。

4. 兼容性测试，通过与电池组、电动车控制系统等其他系统的联合测试，评估BMS系统的兼容性。

四、测试标准。

1. 功能测试标准，BMS系统应能准确监测电池的电压、电流、温度等参数，并能实现充放电控制、短路保护等功能。

2. 性能测试标准，BMS系统应能确保电池的充放电性能稳定，循环寿命符合要求，自放电率低于规定标准。

3. 安全性测试标准，BMS系统应能在过充、过放、过温等异常情况下及时启动保护措施，确保电池安全。

4. 兼容性测试标准，BMS系统应能与电池组、电动车控制系统等其他系统良好兼容，确保整个系统的正常运行。

五、测试报告。

1. 测试环境，记录测试时的环境条件，包括温度、湿度、气压等信息。

2. 测试内容，详细记录测试的具体内容，包括测试方法、测试数据等。

3. 测试结果，对测试结果进行分析和总结，评估BMS系统的性能和安全性。

4. 测试结论，根据测试结果，给出BMS系统的测试结论和建议。

电池管理系统标准电池管理系统（BMS）是一种用于监控和管理电池状态的设备，它可以确保电池的安全性、稳定性和长寿命。

在今天的社会中，电池管理系统已经被广泛应用于电动汽车、储能系统、无人机和其他领域。

为了确保电池管理系统的可靠性和安全性，制定了一系列的标准，以规范电池管理系统的设计、制造和使用。

本文将介绍电池管理系统标准的相关内容。

首先，电池管理系统的标准主要包括以下几个方面，电池管理系统的基本要求、设计和制造标准、测试和验证标准、安全和环保标准。

在电池管理系统的基本要求中，需要规定电池管理系统的功能和性能指标，以及其在不同工作环境下的适用范围。

在设计和制造标准中，需要规定电池管理系统的结构、材料、工艺和制造过程，以确保其质量和可靠性。

在测试和验证标准中，需要规定电池管理系统的测试方法和验证标准，以确保其符合设计要求。

在安全和环保标准中，需要规定电池管理系统的安全性能和环保要求，以确保其在使用过程中不会对人体和环境造成危害。

其次，电池管理系统的标准制定应当遵循以下原则，科学性原则、先进性原则、可操作性原则、适用性原则和规范性原则。

科学性原则是指电池管理系统的标准应当基于科学的理论和技术，确保其科学性和合理性。

先进性原则是指电池管理系统的标准应当具有前瞻性和创新性，以适应技术的发展和市场的需求。

可操作性原则是指电池管理系统的标准应当具有可操作性和实用性，以便于制造和使用。

适用性原则是指电池管理系统的标准应当具有适用性和灵活性，以适应不同类型和规模的电池管理系统。

规范性原则是指电池管理系统的标准应当具有规范性和约束性，以确保其执行和监督。

最后，电池管理系统的标准制定应当注重国际标准的参考和借鉴，以促进国际标准的统一和协调。

同时，应当注重标准的宣传和推广，以提高电池管理系统标准的认知度和适用性。

此外，应当注重标准的监督和管理，以确保电池管理系统标准的执行和质量。

总之，电池管理系统标准的制定是一个复杂而重要的工作，需要各方共同努力，以确保电池管理系统的安全性、稳定性和长寿命。

汽车电子emc测试标准汽车电子EMC测试标准。

汽车电子产品的电磁兼容性（EMC）测试是确保汽车电子系统在复杂的电磁环境中能够正常工作的重要环节。

汽车电子产品在运行过程中会受到来自发动机、点火系统、充电系统、无线电设备等多种电磁干扰源的影响，因此需要进行EMC测试来验证其抗干扰能力。

本文将介绍汽车电子EMC测试的相关标准和要点，以便为汽车电子产品的设计和测试提供参考。

首先，汽车电子EMC测试需要符合的标准主要包括ISO 11452系列标准和ISO 7637系列标准。

ISO 11452系列标准主要用于评估汽车电子产品在车辆内部电磁环境下的抗干扰能力，包括对传导干扰和辐射干扰的测试要求。

而ISO 7637系列标准则主要用于评估汽车电子产品在车辆电源系统中的抗干扰能力，包括对瞬态干扰和持续干扰的测试要求。

这些标准为汽车电子EMC测试提供了详细的测试方法和要求，对于确保汽车电子产品的正常工作具有重要意义。

其次，汽车电子EMC测试的要点包括传导干扰测试、辐射干扰测试、瞬态干扰测试和持续干扰测试。

传导干扰测试主要包括对汽车电子产品的导线和电缆进行注入电流测试，以评估其对外部传导干扰的抗干扰能力。

辐射干扰测试主要包括对汽车电子产品的天线进行辐射测试，以评估其对外部辐射干扰的抗干扰能力。

瞬态干扰测试主要包括对汽车电子产品的电源系统进行瞬态脉冲测试，以评估其对电源系统瞬态干扰的抗干扰能力。

持续干扰测试主要包括对汽车电子产品的电源系统进行持续干扰测试，以评估其对电源系统持续干扰的抗干扰能力。

这些测试要点对于全面评估汽车电子产品的抗干扰能力非常重要。

最后，汽车电子EMC测试需要注意的问题包括测试环境的搭建、测试设备的选择和测试过程的控制。

测试环境的搭建需要符合ISO 11452和ISO 7637标准的要求，包括对地面反射、天线校准和场强控制等方面的要求。

测试设备的选择需要根据汽车电子产品的特性和测试要求进行合理选择，包括注入电流发生器、天线、示波器和谱仪等设备的选择。

锂动⼒电池管理系统（BMS）的电磁兼容（EMC）
锂动⼒电池管理系统（BMS)的电磁兼容（EMC）
根据法拉第电磁感应定律：电磁互⽣，弱电⽣弱磁，强电⽣强磁。

众说周知，电动汽车⼯作在强电⾼压状态，除了⾼压安全问题，电磁辐射问题也极为重要，如何保证电磁兼容的安全，驱动器、充电机、BMS等核⼼电⽓零部件设备的EMC等级对于电动汽车⽤户的意义更⼤。

EMC简介
EMC（ElectromagneTIc CompaTIbility）是衡量设备或系统在其电磁环境中能正常⼯作且不对该环境中的任何设备的任何事物构成不能承受的电磁骚扰的能⼒，它包括EMI（电磁⼲扰）和EMS（电磁抗⼲骚扰）。

EMC=EMI+EMS;EMI：电磁⼲扰（污染⼒），EMS：电磁抗⼲扰性（免疫⼒）
EMI（ElectromagneTIc Interference）为电磁⼲扰，是指产品的对外电磁⼲扰，可分为传导ConducTIon及辐射Radiation两部分，EMI包括传导、辐射、电流谐波、电压闪烁等等。

电磁⼲扰是由⼲扰源、藕合通道和接收器。

汽车emc测试标准汽车EMC测试标准。

汽车电磁兼容性（EMC）测试是评估汽车电子设备在电磁环境下的性能和稳定性的重要手段。

在现代汽车中，电子设备的数量和复杂性不断增加，因此对其EMC性能的要求也越来越高。

为了确保汽车电子设备在各种电磁环境下能够正常工作且不会相互干扰，制定了一系列的汽车EMC测试标准。

首先，汽车EMC测试标准主要包括对辐射电磁场和传导电磁干扰的测试。

辐射电磁场测试主要是针对汽车电子设备在外部电磁场辐射下的抗干扰能力进行评估，包括对天线、发射器和其他无线电设备的辐射电磁场干扰测试。

而传导电磁干扰测试则是评估汽车电子设备在传导电磁干扰下的抗干扰能力，包括对电源线、信号线和接地系统的传导电磁干扰测试。

其次，汽车EMC测试标准还包括对不同频率范围和不同工作状态下的测试要求。

由于汽车电子设备在不同频率范围下会受到不同类型的电磁干扰，因此需要对其在不同频率范围下的抗干扰能力进行测试。

同时，汽车电子设备在不同工作状态下也会表现出不同的电磁干扰特性，因此需要对其在正常工作、启动、关机等不同工作状态下的抗干扰能力进行测试。

此外，汽车EMC测试标准还对测试设备和测试环境提出了一系列要求。

测试设备需要具备一定的测试精度和可靠性，以确保测试结果的准确性和可重复性。

测试环境需要具备一定的电磁环境特性，以模拟汽车在实际电磁环境下的工作状态，从而对汽车电子设备的EMC性能进行评估。

最后，汽车EMC测试标准还对测试结果的评定和报告提出了一系列要求。

测试结果的评定需要根据相关的标准和规范进行，以确定汽车电子设备是否符合EMC测试标准的要求。

测试报告需要详细记录测试过程、测试结果和评定结论，以便对测试结果进行复核和追溯。

总之，汽车EMC测试标准是评估汽车电子设备在电磁环境下性能和稳定性的重要依据，其制定和执行对于确保汽车电子设备的正常工作和相互兼容具有重要意义。

因此，汽车制造商和相关行业标准化组织需要密切关注汽车EMC测试标准的制定和更新，以确保其与汽车电子设备的发展保持同步，并为汽车电子设备的EMC性能提供可靠的技术支持。

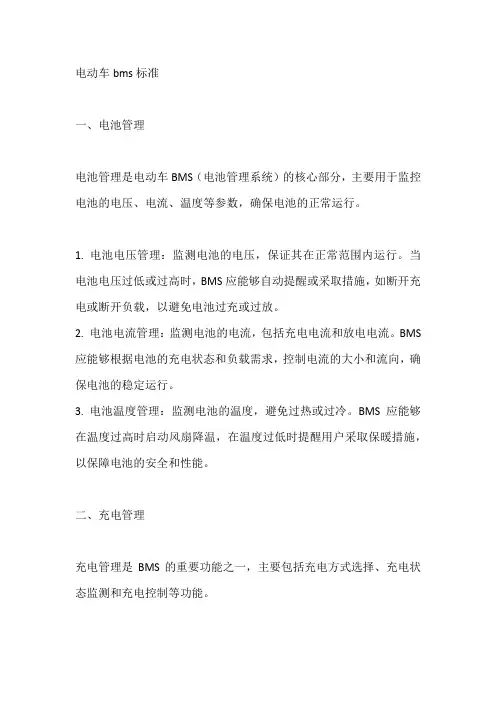

电动车bms标准一、电池管理电池管理是电动车BMS（电池管理系统）的核心部分，主要用于监控电池的电压、电流、温度等参数，确保电池的正常运行。

1. 电池电压管理：监测电池的电压，保证其在正常范围内运行。

当电池电压过低或过高时，BMS应能够自动提醒或采取措施，如断开充电或断开负载，以避免电池过充或过放。

2. 电池电流管理：监测电池的电流，包括充电电流和放电电流。

BMS 应能够根据电池的充电状态和负载需求，控制电流的大小和流向，确保电池的稳定运行。

3. 电池温度管理：监测电池的温度，避免过热或过冷。

BMS应能够在温度过高时启动风扇降温，在温度过低时提醒用户采取保暖措施，以保障电池的安全和性能。

二、充电管理充电管理是BMS的重要功能之一，主要包括充电方式选择、充电状态监测和充电控制等功能。

1. 充电方式选择：BMS应支持多种充电方式，如快充、慢充、无线充电等，以满足不同用户的需求。

2. 充电状态监测：在充电过程中，BMS应实时监测电池的充电状态，包括充电电流、电压、温度等参数，以确保充电的安全和稳定。

3. 充电控制：根据电池的充电状态和用户需求，BMS应能够控制充电的开始、停止和电流大小，避免电池过充或过放。

三、安全保护安全保护是BMS的首要任务之一，主要包括过充保护、过放保护、短路保护等。

1. 过充保护：当电池电压过高时，BMS应自动断开充电或降低充电电流，以避免电池过充。

2. 过放保护：当电池电压过低时，BMS应自动断开负载或降低放电电流，以避免电池过放。

3. 短路保护：当电池发生短路时，BMS应立即断开电流，以避免电池短路引起的损坏或事故。

4. 温度保护：当电池温度过高或过低时，BMS应自动采取措施，如断开负载或启动风扇降温等，以保障电池的安全和性能。

四、通讯功能通讯功能是BMS与外部设备进行数据交互的关键部分，主要包括数据采集和远程监控等功能。

1. 数据采集：BMS应能够采集电池的电压、电流、温度等参数，并通过CAN总线等方式传输给车辆控制系统或云平台。

比亚迪emc实验标准1、电磁辐射干扰测试，对车辆及零部件所制定的试验及辐射干扰限制值进行检测，以保护周遭环境内使用之广播设备，而不被影响。

2、电源线传导瞬时干扰测试，对安装于车辆上的12V/24V设备系统在开关瞬间产生噪声，而进行传导瞬时干扰测试，依所制定限制值进行检测，以保护车辆性能及安全性。

3、电源线传导瞬时耐受测试，对安装于车辆上的12V/24V设备系统，进行传导瞬时耐受测试，依所制定限制值进行检测，以确保该设备系统在车辆使用上的性能及安全性。

4、电磁辐射耐受测试，确保车辆上及零组件于使用状态下，各项操控装置对辐射电磁波所造成性能劣化的免疫力(immunity)，以提高车辆的性能及安全性。

5、静电放电测试，对整车及安装于车辆上的12V/24V设备系统对静电放电的免疫力(immunity)，进行检测，以确保使用上的安全。

常见EMC测试标准汇总中国汽车EMC标准标准号标准名称GB14023-2000车辆、机动船和由火花点火发动机驱动的装置的无线电骚扰特性的限值和测量方法GB18655-2002车载无线电骚扰特性的限值和测量方法GB/T17619-1998机动车电子电器组件的电磁辐射抗扰性限值和测量方法GB/T18387-2001电动车辆电磁场镇射强度的限值和测量方法宽带频率9kHz~30MHzGB/T14024-2001内燃机电站无线电干扰特性的测量方法及允许值传导干扰GB/T15152-9脉冲噪声干扰引起移动通信降级的评定方法国际汽车EMC标准标准号标准名称ISO 11451道路车辆——窄带辐射电磁能量所产生的电气干扰——整车测试法ISO 11452道路车辆——窄带辐射电磁能量所产生的电气干扰——零部件测试法ISO 7637道路车辆——由传导和耦合产生的电气干扰ISO TR 1O6O道路车辆——静电放电产生的电气干扰CISPR 12车辆、机动船和内燃发动机驱动装置的无线电骚扰特性的限值和测量方法CISPR 25用于保护用在车辆、机动船和装置上车载接受机的无线电骚扰特性的限值和测量方法欧洲汽车EMC标准标准号标准名称95／54／EC对于车内点火发动机产生的无线电干扰的抑制95／56／EC车辆保安系统97／24／EC2／3轮式车辆2000/2/EC森林和农用拖拉机ECE R10有关车辆电磁兼容方面的统一条款美国汽车工程学会（SAE）EMC标准标准号标准名称SAEJ551-1为车辆的装置的电磁兼容的限值和测试方法总则（60Hz～18GHz）SAEJ551-2为车辆，机动船和点火发动机驱动装置的无线电骚扰特性的限值及方法（30MHz～1GHz）SAEJ551-3窄带测量SAEJ551-4车辆和装置的宽窄带测量方法和限值（150kHz～IO00MHz）SAEJ551-5电动车宽带磁场和电场强度的限值和测量方法（9kHz～30MHz）SAEJ551-11来自车外干扰源的整车电磁抗扰度（100kHz～18GHz）SAEJ551-12来自车载发射机干扰源的整车抗扰度测量（1．8MHz一1．3GHz）SAEJ551-13大电流注入（1～400MHz）SAEJ551-14混响室SAEJ551-15为静电放电SAEJ551-16抗瞬态电磁干扰SAEJ551-17抗电源线磁场干扰（60Hz～30kHz）SAEJ1113-1汽车零部件的电磁敏感性的测量过程及限值总则（60Hz～18GHz）SAEJ1113-2传导抗扰度测量～导线法（30Hz～250kHz）SAEJ1113-3传导抗扰度测量～射频（RF）功率直接注入法（250kHz～500kHz）SAEJ1113-4辐射电磁场抗扰度测量——BCI法SAEJ1113-11针对电源线的瞬态传导抗扰度SAEJ1113-12通过传导和耦合产生的电气干扰～耦合钳法SAEJ1113-13静电放电SAEJ1113-21用于电磁抗扰度测量的暗室（10kHz～18GHz）SAEJ1113-22由电源线产生辐射磁场的抗扰度测量（60Hz～30kHz）SAEJ1113-23辐射电磁场抗扰度测量——带状线法SAEJ1113-24为辐射电磁场抗扰度测量——TEM小室法（10kHz～200MHz）SAEJ1113-25辐射电磁场抗扰度测量——三层板法（10kHz～500MHz）SAEJ1113-26交流功率电场抗扰度测量（60Hz～30kHz）SAEJ1113-27辐射电磁场抗扰度测量——混响室法SAEJ1113-41用于保护车载接受机的车内零部件与组件的无线电干扰特性测量方法及限值国际电工委员会EMC标准标准号标准名称IEC 1000-4-3辐射（射频）电磁场抗扰度试验美国EMC标准标准号标准名称ANSI 63.4低压电子电器设备无线电噪声发射测量方法。

如何仿真电池特性进行电池管理系统（BMS）的测试？——之一不间断电源 (UPS)、混合动力电动汽车 (HEV)、绿色能源系统（太阳能、风能等）以及各种大功率电池供电系统，都离不开可再生的电能储蓄和释放单元，也就是我们通常说的可充电电池。

以锂电池为例，电池必须配合相应的充放电管理系统（BMS）才能保证正常的工作特性和安全，如何仿真电池的特性以进行BMS性能的评估，往往变得非常的困难和复杂。

特别是这些系统的功率往往在上百瓦甚至上千瓦，在进行研发和生产过程中的测试时，就需要有更大功率的电源和负载，为BMS提供功率输入，并且吸收它们释放出来的能量。

对于测试工程师来说，这是一项极其艰巨的挑战。

最常用的方法，是使用单独的电源供电，再使用负载吸收被测件释放的能量。

但是这种方法存在很大的缺陷。

主要问题是，这种方法无法实现电源和负载功能的连续转换，与系统实际工作条件大相径庭 ; 而且，必须在系统中使用大功率的开关、继电器等，系统非常复杂，可靠性和可重复性往往无法达到要求。

因此，只有将电源输出和功率吸收的功能完全集成到单一仪器或系统中，而且可以实现源与负载功能的无缝转换，才能克服这些缺陷。

接下来我给大家分析和比较三种电池管理系统BMS测试电池仿真的方案！方案一、使用直流电源和电子负的方法，电源或负载单独工作工程师往往使用单独的直流电源提供所需的功率，配合电子负载吸收被测件的输出功率，用于其双向再生能源系统和器件的测试。

单独而言，直流电源可连续地输出功率，而电子负载可以连续地吸收，并且都有出色的直流精度、稳定性和快速的动态响应，无论被测件是什么。

在测试过程中，这种性能是必需，因为被测件是有源和动态的，根据其状态和工作条件，在输出功率和吸收功率之间转换。

图 1 所示的一套电池仿真器系统(BSS)，就是将直流电源和电子负载组合起来，进行供电和吸收。

图 1 常用直流电源和电子负载测试方案，集成电池仿真器系统(BSS)直流电源处于输出状态，被测件吸收功率：V 被测件= (V 直流电源– V 二极管)被测件处于输出状态，电子负载吸收电流：V 被测件= V 负载电池仿真系统是典型的电压系统；直流电源和电子负载都工作在恒压(CV) 模式下。

纯电动车电池包项目电池管理系统标定规范目录1、电池管理标定系统的定义、参数及类型 (3)1.1定义 (3)1.2、标定的参数 (3)1.3、电池管理标定系统的类型 (3)2、电池管理标定系统 (3)2.1、电池管理系统组成 (3)2.2、电池管理标定系统的功能 (3)2.3、电池管理标定系统的总体结构设计 (4)2.4、电池管理标定系统的软件设计 (4)3、参数配置与标定方案 (4)3.1、系统参数配置 (4)3.1.1、参数配置内容 (4)3.1.2、参数配置方式 (5)3.1.3、参数配置系统拓扑图 (5)3.2、系统参数标定 (5)3.2.1、参数标定内容 (5)3.2.2、参数标定方式 (5)3.2.3、参数标定系统拓扑图 (6)3.3、系统测试 (6)3.3.1、系统测试内容 (6)3.3.2、系统测试方式 (7)3.3.3、系统测试拓扑图 (8)1、电池管理标定系统的定义、参数及类型1.1定义电池管理系统是一个很复杂的控制系统，为了使电池管理系统在最优条件下工作并且能与汽车上其他系统协调工作，并达到最佳的综合性能，必须对电池控制器的控制参数进行相应的修改和优化，使电池控制系统按照最优的控制参数运行，这个过程称为标定。

1.2、标定的参数电池管理系统最主要的功能是有效控制电池的充电和放电，防止电池过度充电或过度放电，所以需要标定的参数有电压、电流、充放电功率、温度和各种故障阈值等。

1.3、电池管理标定系统的类型（1）离线标定由于编程过程中电池充放电控制模块无法获得实时的参数，必须在充电或者放电停止后才能进行更改数据的操作，该标定方式为离线标定。

（2）在线标定在线标定变量可同时以数值或图形等多种形式显示，实时监测的变量以曲线形式显示，标定平台修改的标定参数可通过CAN协议在标定系统通信模块中实时传递至任一ECU中，通过ECU的控制程序控制执行器，执行结果可通过监测曲线实时反应。

2、电池管理标定系统2.1、电池管理系统组成电池管理标定系统主要包括以下几个部分：（1）动力电池；（2）电池管理系统；（3）电池管理系统标定系统的硬件：其组成结构主要包括标定用的PC机、USBCAN通信；（4）电池管理系统标定系统的软件：包括CCP协议的驱动程序，电池管理系统支持CCP 协议的应用程序及支持CCP协议应用的标定平台软件；2.2、电池管理标定系统的功能标定系统需要具备以下的基本功能：（1）数据的采集，能够完成电池管理系统测试和控制的信号的实时采集，从而完成动力电池的工作状态的监控。
