Solid_Edge_ST4图文安装教程及学习教程

安装步骤：1.鼠标右击【Solid Edge2020】压缩包选择【解压到Solid Edge2020】。

2.双击打开解压后的【Solid Edge2020】文件夹。

3.双击打开【crack】文件夹。

4.双击打开【_SolidSQUAD_】文件夹。

5.双击打开【Server】文件夹。

6.鼠标右击【SolidSQUAD_License_Servers】文件夹选择【复制】。

7.双击打开【此电脑】或【计算机】。

8.双击打开【本地磁盘C】。

9.鼠标右击空白处选择【粘贴】。

10.双击打开粘贴后的【SolidSQUAD_License_Servers】文件夹。

11.鼠标右击【install_or_update】选择【以管理员身份运行】。

12.当显示【All done!Enjoy!】时说明程序运行结束，然后按键盘上的【Enter】键结束程序。

13.双击打开安装包解压后的【Solid Edge2020】文件夹里面的【setup】文件夹。

14.鼠标右击【setup】选择【以管理员身份运行】。

15.勾选【我接受许可协议中的条款】，然后点击【浏览】更改安装路径，建议安装在除C盘之外的其它磁盘内，可在E盘或其它磁盘内的【Program Files】文件夹中新建一个【Siemens】文件夹，然后在新建的【Siemens】文件夹中再次新建一个【Solid Edge2020】文件夹，然后点击【安装】。

16.正在安装中。

17.点击【完成】。

18.双击打开安装包解压后的【Solid Edge2020】文件夹里面的【crack】文件夹。

19.双击打开【_SolidSQUAD_】文件夹。

20.双击打开【Client】文件夹。

21．全选【Client】文件夹中的所有内容，然后鼠标右击选择【复制】。

22.鼠标右击【Solid Edge2020】软件图标选择【打开文件所在的位置】。

23.点击任务栏中的【Siemens】。

24.鼠标右击空白处选择【粘贴】。

全面的SolidEdge培训教程引言SolidEdge是西门子PLM软件公司推出的一款强大的三维计算机辅助设计（CAD）软件，广泛应用于机械设计、工业设计、建筑设计和制造等领域。

为了帮助用户更好地掌握SolidEdge的使用技巧，提高设计效率，本文将详细介绍SolidEdge的主要功能、操作流程和实用技巧，帮助您快速上手并精通SolidEdge。

一、SolidEdge概述1.1软件简介SolidEdge是一款基于Windows操作系统的三维CAD软件，采用直观的图形用户界面和强大的功能模块，为用户提供从概念设计到详细设计、工程图绘制、装配体设计等全方位的设计解决方案。

1.2主要功能模块（1）零件设计：用于创建和编辑三维零件模型，支持多种几何建模和编辑工具。

（2）装配体设计：用于将多个零件组合成装配体，并对其进行管理和编辑。

（3）工程图绘制：用于和编辑二维工程图，支持多种绘图和标注工具。

（4）钣金设计：专门用于设计钣金零件，提供丰富的钣金展开和成形工具。

（5）焊接设计：用于设计焊接接头和焊接工艺，支持多种焊接类型和标准。

（6）模具设计：专门用于设计塑料模具，提供丰富的模具设计和分析工具。

二、SolidEdge操作流程2.1软件启动与界面布局启动SolidEdge后，进入的是欢迎界面。

在欢迎界面中，用户可以选择新建项目、打开现有项目或查看教程等。

新建项目后，进入SolidEdge的主界面。

主界面包括菜单栏、工具栏、绘图区、属性管理器和命令提示区等部分。

2.2零件设计操作流程（1）新建零件文件：在菜单栏中选择“文件”→“新建”→“零件”，创建一个新的零件文件。

（2）绘制草图：在绘图区中绘制二维草图，设置约束条件。

（3）创建三维特征：根据草图，创建拉伸、旋转、扫描等三维特征。

（4）编辑三维特征：通过编辑特征参数、添加或删除特征等操作，修改三维模型。

（5）保存和导出零件文件：完成零件设计后，保存为.sldprt 文件，并可根据需要导出为其他格式。

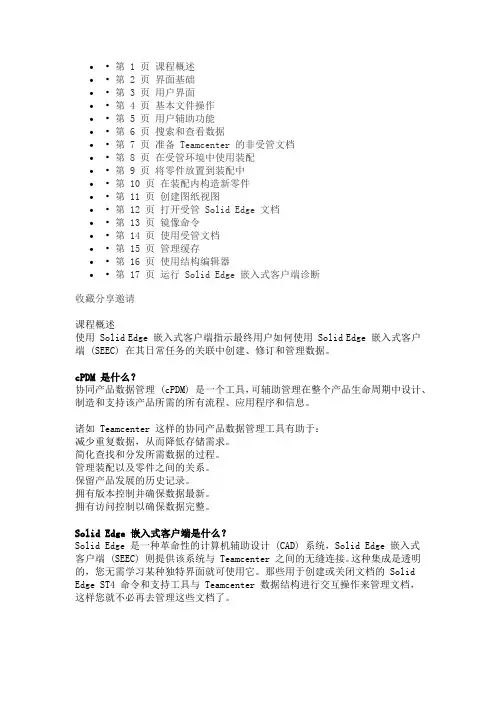

•• 第 1 页课程概述•• 第 2 页界面基础•• 第 3 页用户界面•• 第 4 页基本文件操作•• 第 5 页用户辅助功能•• 第 6 页搜索和查看数据•• 第 7 页准备 Teamcenter 的非受管文档•• 第 8 页在受管环境中使用装配•• 第 9 页将零件放置到装配中•• 第 10 页在装配内构造新零件•• 第 11 页创建图纸视图•• 第 12 页打开受管 Solid Edge 文档•• 第 13 页镜像命令•• 第 14 页使用受管文档•• 第 15 页管理缓存•• 第 16 页使用结构编辑器•• 第 17 页运行 Solid Edge 嵌入式客户端诊断收藏分享邀请课程概述使用 Solid Edge 嵌入式客户端指示最终用户如何使用 Solid Edge 嵌入式客户端 (SEEC) 在其日常任务的关联中创建、修订和管理数据。

cPDM 是什么？协同产品数据管理 (cPDM) 是一个工具，可辅助管理在整个产品生命周期中设计、制造和支持该产品所需的所有流程、应用程序和信息。

诸如 Teamcenter 这样的协同产品数据管理工具有助于：减少重复数据，从而降低存储需求。

简化查找和分发所需数据的过程。

管理装配以及零件之间的关系。

保留产品发展的历史记录。

拥有版本控制并确保数据最新。

拥有访问控制以确保数据完整。

Solid Edge 嵌入式客户端是什么？Solid Edge 是一种革命性的计算机辅助设计 (CAD) 系统，Solid Edge 嵌入式客户端 (SEEC) 则提供该系统与 Teamcenter 之间的无缝连接。

这种集成是透明的，您无需学习某种独特界面就可使用它。

那些用于创建或关闭文档的 Solid Edge ST4 命令和支持工具与 Teamcenter 数据结构进行交互操作来管理文档，这样您就不必再去管理这些文档了。

如果您已经熟悉 Solid Edge 用户界面，则将在处理 Teamcenter 管理的文档时找到用于构造零件、构建装配和制作图纸的相同环境。

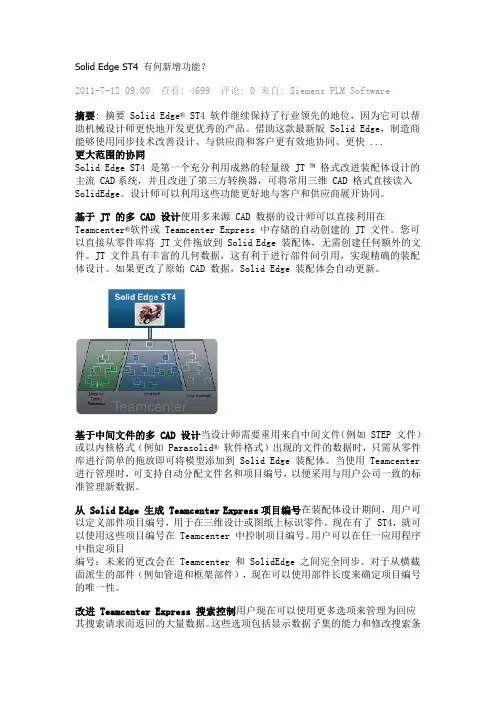

Solid Edge ST4 有何新增功能？2011-7-12 09:00|查看: 4699|评论: 0|来自: Siemens PLM Software摘要: 摘要Solid Edge® ST4 软件继续保持了行业领先的地位，因为它可以帮助机械设计师更快地开发更优秀的产品。

借助这款最新版 Solid Edge，制造商能够使用同步技术改善设计、与供应商和客户更有效地协同、更快 ...更大范围的协同Solid Edge ST4 是第一个充分利用成熟的轻量级JT ™ 格式改进装配体设计的主流 CAD系统，并且改进了第三方转换器，可将常用三维 CAD 格式直接读入SolidEdge。

设计师可以利用这些功能更好地与客户和供应商展开协同。

基于 JT 的多 CAD 设计使用多来源 CAD 数据的设计师可以直接利用在Teamcenter®软件或 Teamcenter Express 中存储的自动创建的 JT 文件。

您可以直接从零件库将 JT文件拖放到 Solid Edge 装配体，无需创建任何额外的文件。

JT 文件具有丰富的几何数据，这有利于进行部件间引用，实现精确的装配体设计。

如果更改了原始 CAD 数据，Solid Edge 装配体会自动更新。

基于中间文件的多 CAD 设计当设计师需要重用来自中间文件（例如 STEP 文件）或以内核格式（例如Parasolid® 软件格式）出现的文件的数据时，只需从零件库进行简单的拖放即可将模型添加到 Solid Edge 装配体。

当使用 Teamcenter 进行管理时，可支持自动分配文件名和项目编号，以便采用与用户公司一致的标准管理新数据。

从 Solid Edge 生成 Teamcenter Express项目编号在装配体设计期间，用户可以定义部件项目编号，用于在三维设计或图纸上标识零件。

现在有了 ST4，就可以使用这些项目编号在 Teamcenter 中控制项目编号。

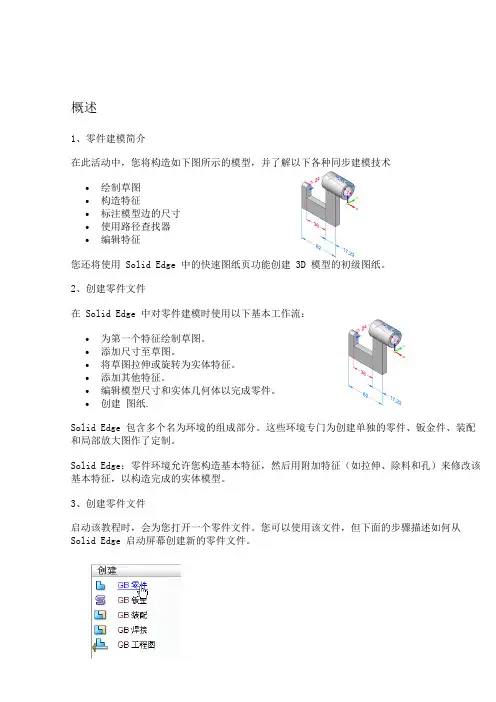

概述1、零件建模简介在此活动中，您将构造如下图所示的模型，并了解以下各种同步建模技术∙绘制草图∙构造特征∙标注模型边的尺寸∙使用路径查找器∙编辑特征您还将使用 Solid Edge 中的快速图纸页功能创建 3D 模型的初级图纸。

2、创建零件文件在 Solid Edge 中对零件建模时使用以下基本工作流：∙为第一个特征绘制草图。

∙添加尺寸至草图。

∙将草图拉伸或旋转为实体特征。

∙添加其他特征。

∙编辑模型尺寸和实体几何体以完成零件。

∙创建图纸.Solid Edge 包含多个名为环境的组成部分。

这些环境专门为创建单独的零件、钣金件、装配和局部放大图作了定制。

Solid Edge：零件环境允许您构造基本特征，然后用附加特征（如拉伸、除料和孔）来修改该基本特征，以构造完成的实体模型。

3、创建零件文件启动该教程时，会为您打开一个零件文件。

您可以使用该文件，但下面的步骤描述如何从 Solid Edge 启动屏幕创建新的零件文件。

启动屏幕包含基于常用模板创建新文件的快捷方式，这些快捷方式位于左侧标有“创建”的部分。

选择“ISO 零件”快捷方式以创建新的同步零件文件。

一、对基本特征建模在接下来几步中，您将绘制草图矩形，然后构造模型的基本特征，如右所示。

您将在XZ 主平面上绘制草图，由基本坐标系标出。

绘制任何新零件的第一步是绘制基本特征的草图。

第一个草图将定义基本的零件形状。

您将在基本坐标系的其中一个主平面上绘制草图，然后将草图拉伸为实体。

1、基本坐标系代表什么？基本坐标系位于模型文件的原点处，如下所示。

它定义 X、Y 和 Z 主平面，并可用于绘制任何基于草图的特征。

根据计算机的配置，图形窗口中可能还会显示一个视图定位三重轴。

如果是这样，基本坐标系就是下图中高亮显示的元素。

不能选中的视图定位三重轴仅用于视图定位目的。

对于本教程的其余部分，视图定位三重轴将不显示。

2、启动“矩形”命令您将在由基本坐标系表示的 XZ 主平面上绘制矩形。

目录•SolidEdge基础操作•草图绘制与编辑•三维建模与装配设计•工程图生成与标注•钣金设计与模具开发应用•渲染、动画与仿真分析功能介绍SolidEdge基础操作安装步骤01下载SolidEdge安装包。

02运行安装包，按照提示进行安装。

03选择安装目录和组件。

启动方法完成安装后，重启计算机。

通过开始菜单找到SolidEdge程序组，点击启动。

在桌面或任务栏创建快捷方式，双击启动。

01菜单栏包含文件、编辑、视图等基本操作。

02工具栏提供常用命令的快捷按钮。

设计窗口显示三维模型或二维图纸。

属性管理器显示和编辑对象的属性。

零件设计创建和编辑三维零件。

装配设计将零件组装成完整的产品。

工程图设计生成零件的二维工程图纸。

钣金设计针对钣金件进行专业设计。

010203使用鼠标单击选择单个对象。

使用鼠标拖动选择多个对象。

选择对象01使用快捷键进行快速选择。

02视图操作02使用鼠标滚轮进行缩放。

按住鼠标中键进行平移。

使用快捷键进行旋转和定向视图。

编辑技巧01使用“撤销”和“重做”功能纠正错误操作。

02使用快捷键提高操作效率。

03利用属性管理器批量修改对象属性。

01 02 03文件管理使用“保存”和“另存为”功能保存设计成果。

设置自动保存以避免意外丢失数据。

定期备份重要文件以防止数据损坏。

版本控制利用SolidEdge的版本管理功能，记录设计历史。

在团队中共享文件时，确保使用统一的版本控制策略。

定期检查和清理旧版本文件，以节省存储空间。

草图绘制与编辑在SolidEdge 中，首先需要选择一个合适的草图平面，可以是已有的平面、基准面或工作平面。

选择草图平面根据需要，为图形添加几何约束（如平行、垂直、相等等），以确保图形的稳定性和正确性。

添加约束在选定的草图平面上，点击“创建草图”按钮，进入草图绘制模式。

创建草图使用各种绘图工具（如直线、圆、弧等）在草图平面上绘制所需的图形。

绘制图形使用尺寸标注工具对图形进行尺寸标注，确保图形的准确性和可制造性。

2012012012012012012011/10/182/01/032/02/252/07/262/08/032/10/152/10/16如何在Soli 如何在已有如何减小螺自动搜寻多同步建模在多体发布与Solid Edge标d Edge 中处有SQL 计算机螺纹标注里面的多个浮动许可服在ST5新的特与Top-Down 标准件使用的处理非图形零机上安装ST4的间隙 ........服务器 ........特点 ..............的结合操作的另外一种方零件................4标准件库 .....................................................................................方式：网络获..............................................................................................................................获取.......................................................................................................................................................... ...... 1 ...... 2 ...... 6 ...... 7 ...... 9 .... 10 . (12)201方便合创在图个文到在11/10/18 工程师在电便而直接，因创建3D 模型，图纸的BOM 操作很简单文件属性里面SE_ASSEM SE_ASSEM 同时在装配在BOM 中产生如何在电脑前，只要因此大家都很，比如油漆、中呢？如下图单，只需要为面，添加两个MBLY_QUA MBLY_QUA 配环境下，定生统计数字。

定制Solid Edge工程图模板文件方法的探索Solid Edge有四个模板文件：零件、装配、钣金和工程图。

在生成新文件时应采用相应的模板文件。

模板可以用户化，用户可根据需要定制自己的模板文件。

Solid Edge初始的模板文件不便于生成符合我国机械制图国家标准的工程图样。

本文将介绍适合于我国用户使用的工程图模板文件的定制方法和内容。

1．边框标题栏的绘制（1）启动Solid Edge进入工程图模块，选取下拉菜单“视图”中的背景页，可看到已存在四种背景页：A4-Sheet、A3-Sheet、A2-Sheet、A1-Sheet，分别设定了A4、A3、A2、A1四种图幅的幅面大小。

显然，我们应增加适合于A0幅面的背景页，方法为：选取下拉菜单“文件”中的“图页设定”选项后，在随之出现的对话框中的“大小”栏中选择A0幅面、在“名称”栏中键入背景页名称：A0-Sheet。

（2）点取绘图区域右下角的背景页名称如A3-Sheet，进入某一幅面的背景页环境，在该环境下绘制所选边框标题栏格式中的图线，并将其中的文字写入。

在制作完毕一种图幅的边框标题栏后，再进入其它图幅的背景页环境，利用粘贴板生成各图幅的边框标题栏。

2．投影角度及螺纹显示方式的设定Solid Edge支持第一角画法和第三角画法，有两种螺纹显示方式：ANSI和ISO。

设置方法为：点取下拉菜单“工具”中的“选项…”菜单选项后，出现“选项”对话框，选择“第一角”和“ISO”。

3．尺寸标注式样的设置Solid Edge允许用户修改或建立自己的尺寸风格，以符合国家标准及用户习惯。

设置方法为：点取下拉菜单“格式”中的“风格…”菜单选项后，将弹出一个对话框，在其“风格”类型组框中选择“尺寸”，然后单击“新建”按钮，出现“新尺寸风格”对话框，以进行新尺寸式样的设置。

在该对话框中需设置各选项的如下内容：1）“名称”选项：“名称”栏：键入“GB1”“基于”栏：选择“ANSI（毫米）”项2）“单位”选项：“线性单位”栏：选择“毫米”项其余取默认值。
