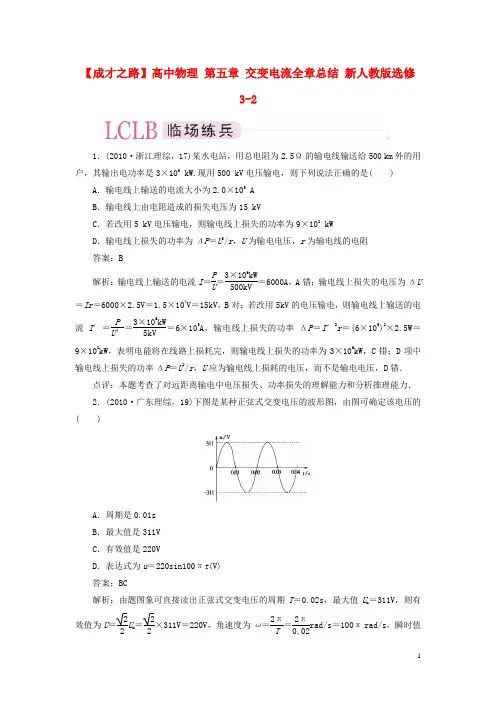

【成才之路】高中物理 第五章 交变电流全章总结 新人教版选修3-21．(2010·浙江理综，17)某水电站，用总电阻为2.5Ω的输电线输送给500 km 外的用户，其输出电功率是3×106kW.现用500 kV 电压输电，则下列说法正确的是( )A ．输电线上输送的电流大小为2.0×105A B ．输电线上由电阻造成的损失电压为15 kVC ．若改用5 kV 电压输电，则输电线上损失的功率为9×108kW D ．输电线上损失的功率为ΔP ＝U 2/r ，U 为输电电压，r 为输电线的电阻 答案：B解析：输电线上输送的电流I ＝P U ＝3×106kW 500kV＝6000A ，A 错；输电线上损失的电压为ΔU＝Ir ＝6000×2.5V＝1.5×104V ＝15kV ，B 对；若改用5kV 的电压输电，则输电线上输送的电流I ′＝P U ′＝3×106kW 5kV＝6×105A ，输电线上损失的功率ΔP ＝I ′2r ＝(6×105)2×2.5W＝9×108kW ，表明电能将在线路上损耗完，则输电线上损失的功率为3×106kW ，C 错；D 项中输电线上损失的功率ΔP ＝U 2/r ，U 应为输电线上损耗的电压，而不是输电电压，D 错．点评：本题考查了对远距离输电中电压损失、功率损失的理解能力和分析推理能力． 2．(2010·广东理综，19)下图是某种正弦式交变电压的波形图，由图可确定该电压的( )A ．周期是0.01sB ．最大值是311VC ．有效值是220VD ．表达式为u ＝220sin100πt (V) 答案：BC解析：由题图象可直接读出正弦式交变电压的周期T ＝0.02s ，最大值U m ＝311V ，则有效值为U ＝22U m ＝22×311V＝220V ，角速度为ω＝2πT ＝2π0.02rad/s ＝100π rad/s，瞬时值表达式为u＝311sin100πt(V)，故只有选项B、C正确．点评：本题考查了正弦式交变电压的图象、有效值与最大值的关系及瞬时值表达式，考查学生对图象的分析理解能力．3．(2010·江苏物理，7)在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变．随着发电厂输出功率的增大，下列说法中正确的有()A．升压变压器的输出电压增大B．降压变压器的输出电压增大C．输电线上损耗的功率增大D．输电线上损耗的功率占总功率的比例增大答案：CD解析：对升压(或降压)变压器而言，由变压器电压比U 1U2＝n 1n2知，输入电压不变，匝数不变，输出电压不变，故A选项不正确；由P＝UI知，U不变，P增大，故I增大，使得输电线上的电压损耗ΔU＝I2R线增大，功率损耗ΔP＝I22R线增大，所以降压变压器上的输入电压减小，输出电压减小，所以B不正确，C正确；因为输电线上损耗的功率占总功率的比例为ΔP P1＝I22R线P1＝P1U1·n1n22R线P1＝P1n21R线U21n21∝P1，所以随发电厂输出功率变大，该值变大，D 正确．点评：本题考查了理想变压器的变压原理及远距离输电中的功率损失，主要考查学生的理解能力和推理能力．4．(2010·全国Ⅱ卷，19)图中为某一理想变压器，其原线圈与电压有效值不变的交流电源相连，P为滑动头．现令P从均匀密绕的副线圈最底端开始，沿副线圈匀速上滑，直至白炽灯泡L两端的电压等于其额定电压为止，用I1表示流过原线圈的电流，I2表示流过灯泡的电流，U2表示灯泡两端的电压，N2表示灯泡消耗的电功率(这里的电流、电压均指有效值：电功率指平均值)．下列4个图中，能够正确反映相应物理量的变化趋势的是( )答案：BC解析：滑动头向上匀速滑动，副线圈匝数均匀增加与时间t 成正比，由U 1U 2＝n 1n 2，得U 2＝n 2U 1n 1，则U 2与t 也成正比，选项C 正确；随着白炽灯变亮，其本身电阻也逐渐增大，灯泡的I －t 图线斜率逐渐减小，B 项正确；由于副线圈输出功率增大，原线圈的输入功率也增大，由P ＝UI知，输入电流也要增大，故A 错；灯泡消耗的功率N 2＝U 22R，所以N 2与U 2不成正比，即N－t 图象不满足正比例函数关系，故D 错．点评：本题考查变压器原理和对小灯泡伏安特性曲线的理解，对考生推理、分析综合能力进行考查，属中等难度题．。

选修3-2知识点第五章 交变电流5.1交变电流一、交变电流1、交变电流：大小和方向都随时间做周期性变化2、直流电流：①大小变化，方向不变化的叫直流 ②大小和方向都不随时间变化的叫恒定电流 二、交变电流的产生中性面：线圈平面与磁感线垂直的位置(甲）。

①此位置AB 、CD 边的速度方向与磁感线平行，各边都不切割磁感线，故呈电中性所以叫中性面。

②线圈经过中性面时，Φ最大（B ⊥S ），但线圈中E=0，电流I=0。

因为线圏平面转到中性面瞬间，穿过线圈的磁通量虽然最大，但是，曲线的斜率为0，即，磁通量的变化率 t ∆∆Φ＝0，感应电动势为0;t E ∆∆Φ=垂直中性面（乙图）：①此位置AB 、CD 边的速度方向与磁感线垂直，即两边都切割磁感线。

②此时Φ最小（B//S)，但线圈中的电动势E 达到最大。

I 也最大。

感应电流方向B 到A 。

因为线圈平面转到跟中性面垂直时,穿过线圈的磁通量重为0，但是曲线的斜率最大，即磁通量的变化率t ∆∆Φ最大，感应电动势最大。

推论：线圈经过中性面时，电流将改变方向，线圈转动一周，两次经过中性面，电流方向改变两次。

三、交变电流的变化规律1、感应电动势的峰值和瞬时值为：e=E m sinωt (从中性面开始计时) ①e 叫做感应电动势的瞬时值。

②W 是发电机线圈转动的角速度。

③E m 表示感应电动势可能达到的最大值, 叫做电动势的峰值，大小为NBSwE m =。

2、感应电流和电压的峰值和瞬时值 感应电流的瞬时值为i=I m sinωt 。

感应电流的峰值为:rR E I m m +=电压的瞬时值为u=U m sinωt电压的峰值U m =I m R 3、交变电流的图像 4、交变电流的种类(1)正弦交流电，(2)示波器中的锯齿波扫描电压 (3)电子计算机中的矩形脉冲，(4)激光通信中的尖脉冲 5、交流发电机（1）发电机的基本组成：①用来产生感应电动势的线圈（叫电枢） ②用来产生磁场的磁极 （2）发电机的基本种类：①旋转电枢式发电机（电枢动磁极不动） ②旋转磁极式发电机（磁极动电枢不动无论哪种发电机，转动的部分叫转子，不动的部分叫定子。

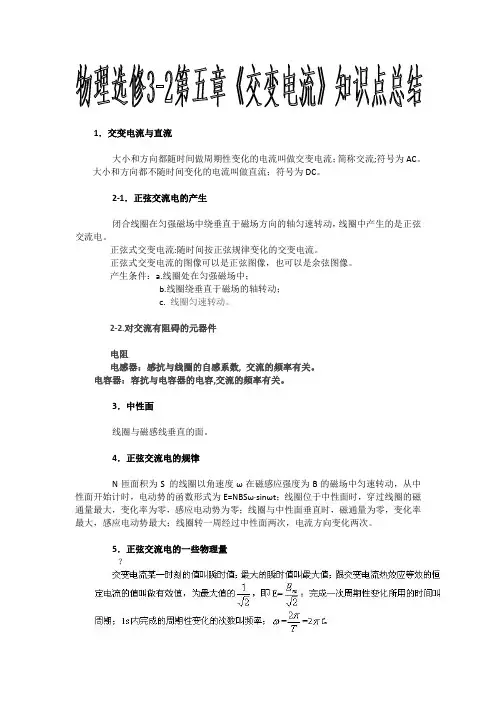

1．交变电流与直流大小和方向都随时间做周期性变化的电流叫做交变电流；简称交流;符号为AC。

大小和方向都不随时间变化的电流叫做直流；符号为DC。

2-1．正弦交流电的产生闭合线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，线圈中产生的是正弦交流电。

正弦式交变电流:随时间按正弦规律变化的交变电流。

正弦式交变电流的图像可以是正弦图像，也可以是余弦图像。

产生条件：a.线圈处在匀强磁场中；b.线圈绕垂直于磁场的轴转动；c.线圈匀速转动。

2-2.对交流有阻碍的元器件电阻电感器：感抗与线圈的自感系数, 交流的频率有关。

电容器：容抗与电容器的电容,交流的频率有关。

3．中性面线圈与磁感线垂直的面。

4．正弦交流电的规律N匝面积为S 的线圈以角速度ω在磁感应强度为B的磁场中匀速转动，从中性面开始计时，电动势的函数形式为E=NBSω·sinωt；线圈位于中性面时，穿过线圈的磁通量最大，变化率为零，感应电动势为零；线圈与中性面垂直时，磁通量为零，变化率最大，感应电动势最大；线圈转一周经过中性面两次，电流方向变化两次。

5．正弦交流电的一些物理量？？6．感抗电感对交流电阻碍作用的大小；与线圈的自感系数和交流电的频率成正比；电感通直流、阻交流、通低频、阻高频。

7．容抗电容对交流电阻碍作用的大小；与电容器的电容、交流电的频率成反比；隔直流、通交流、阻低频、通高频。

8．变压器由原线圈、副线圈和闭合铁芯组成；通过电磁感应原理改变交流电压。

9．理想变压器原理：互感现象。

不计热量损失，输入功率和输出功率相等的变压器；高中阶段主要研究理想变压器；U1/n1=U2/n2。

10．常用变压器自耦变压器；电压互感器；电流互感器。

11．高压输电减少电能损失；损失功率P=I2r=P2r/U2。

第五章交变电流5.1 交变电流一、直流电(DC) 电流方向不随时间而改变交变电流(AC)大小和方向都随时间做周期性变化的电流交流发电机模型的原理简图二、交变电流的产生中性面线圈平面与磁感线垂直的位置叫做中性面（1）线圈经过中性面时，穿过线圈的磁通量最大，但磁通量的变化率为零，线圈中的电动势为零（2）线圈经过中性面时，电流将改变方向，线圈转动一周，两次经过中性面，电流方向改变两次三、交变电流的变化规律以线圈经过中性面开始计时，在时刻t线圈中的感应电动势（ab和cd边切割磁感线）e为电动势在时刻t的瞬时值，Em为电动势的最大值（峰值）．四、交流电的图像五、交变电流的种类课堂练习5.2《描述交变电流的物理量》复习回顾(一)交变电流：大小和方向随时间做周期性变化的电流;简称交流。

其中按正弦规律变化的交流电叫正弦交流电。

(二)正弦交流电的产生及变化规律1、产生：线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，产生正弦交流电。

2、中性面：跟磁场方向垂直的平面叫做中性面。

这一位置穿过线圈的磁通量最大，磁通量变化率为零，线圈中无感应电动势。

3、规律：瞬时值表达式：从中性面开始计时一、周期和频率物理意义：表示交流电变化的快慢1、周期：交变电流完成一次周期性变化所需的时间。

2、频率：交变电流一秒内完成周期性变化的次数。

角频率：线圈在磁场中转动的角速度二、峰值和有效值3.有效值定义：E、U、I根据电流的热效应来规定，让交流与直流分别通过相同的电阻，如果在交流的一个周期内它们产生的热量相等，就把这个直流的数值叫做这个交流的有效值。

4.正弦交流电的有效值与最大值的关系：说明：A 、以上关系式只适用于正弦或余弦交流电；B 、交流用电器的额定电压和额定电流指的是有效值；C 、交流电流表和交流电压表的读数是有效值D 、对于交流电若没有特殊说明的均指有效值 注意：峰值（最大值）、有效值、 平均值在应用上的区别。

1、在求交流电的功、功率或电热时必须用交流电的有效值。

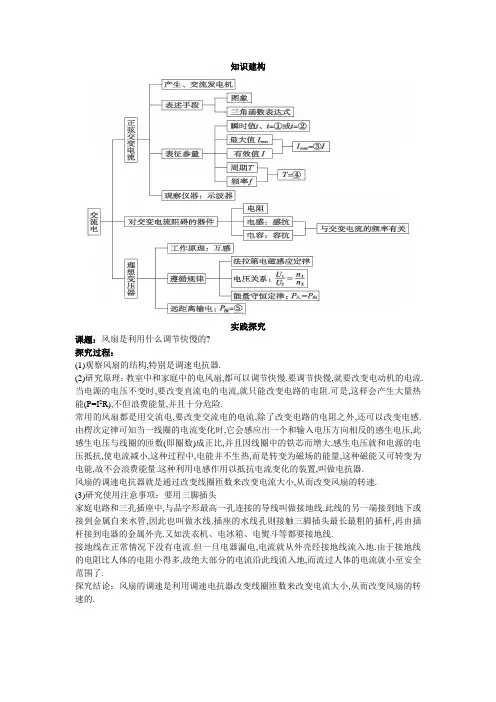

知识建构
实践探究
课题：风扇是利用什么调节快慢的?
探究过程：
(1)观察风扇的结构,特别是调速电抗器.
(2)研究原理：教室中和家庭中的电风扇,都可以调节快慢.要调节快慢,就要改变电动机的电流.当电源的电压不变时,要改变直流电的电流,就只能改变电路的电阻.可是,这样会产生大量热能(P=I2R),不但浪费能量,并且十分危险.
常用的风扇都是用交流电,要改变交流电的电流,除了改变电路的电阻之外,还可以改变电感.由楞次定律可知当一线圈的电流变化时,它会感应出一个和输入电压方向相反的感生电压,此感生电压与线圈的匝数(即圈数)成正比,并且因线圈中的铁芯而增大.感生电压就和电源的电压抵抗,使电流减小,这种过程中,电能并不生热,而是转变为磁场的能量,这种磁能又可转变为电能,故不会浪费能量.这种利用电感作用以抵抗电流变化的装置,叫做电抗器.
风扇的调速电抗器就是通过改变线圈匝数来改变电流大小,从而改变风扇的转速.
(3)研究使用注意事项：要用三脚插头
家庭电路和三孔插座中,与品字形最高一孔连接的导线叫做接地线.此线的另一端接到地下或接到金属自来水管,因此也叫做水线.插座的水线孔则接触三脚插头最长最粗的插杆,再由插杆接到电器的金属外壳.又如洗衣机、电冰箱、电熨斗等都要接地线.
接地线在正常情况下没有电流.但一旦电器漏电,电流就从外壳经接地线流入地.由于接地线的电阻比人体的电阻小得多,故绝大部分的电流沿此线流入地,而流过人体的电流就小至安全范围了.
探究结论：风扇的调速是利用调速电抗器改变线圈匝数来改变电流大小,从而改变风扇的转速的.。

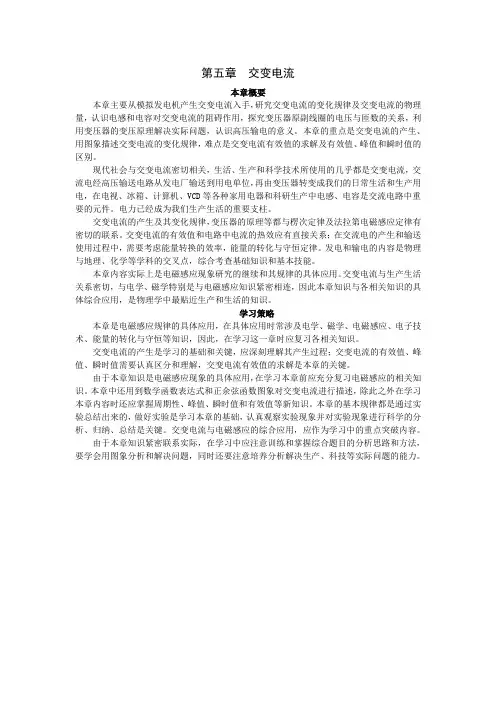

第五章交变电流本章概要本章主要从模拟发电机产生交变电流入手，研究交变电流的变化规律及交变电流的物理量，认识电感和电容对交变电流的阻碍作用，探究变压器原副线圈的电压与匝数的关系，利用变压器的变压原理解决实际问题，认识高压输电的意义。

本章的重点是交变电流的产生、用图象描述交变电流的变化规律，难点是交变电流有效值的求解及有效值、峰值和瞬时值的区别。

现代社会与交变电流密切相关，生活、生产和科学技术所使用的几乎都是交变电流，交流电经高压输送电路从发电厂输送到用电单位，再由变压器转变成我们的日常生活和生产用电，在电视、冰箱、计算机、VCD等各种家用电器和科研生产中电感、电容是交流电路中重要的元件。

电力已经成为我们生产生活的重要支柱。

交变电流的产生及其变化规律，变压器的原理等都与楞次定律及法拉第电磁感应定律有密切的联系。

交变电流的有效值和电路中电流的热效应有直接关系；在交流电的产生和输送使用过程中，需要考虑能量转换的效率，能量的转化与守恒定律。

发电和输电的内容是物理与地理、化学等学科的交叉点，综合考查基础知识和基本技能。

本章内容实际上是电磁感应现象研究的继续和其规律的具体应用。

交变电流与生产生活关系密切，与电学、磁学特别是与电磁感应知识紧密相连，因此本章知识与各相关知识的具体综合应用，是物理学中最贴近生产和生活的知识。

学习策略本章是电磁感应规律的具体应用，在具体应用时常涉及电学、磁学、电磁感应、电子技术、能量的转化与守恒等知识，因此，在学习这一章时应复习各相关知识。

交变电流的产生是学习的基础和关键，应深刻理解其产生过程；交变电流的有效值、峰值、瞬时值需要认真区分和理解，交变电流有效值的求解是本章的关键。

由于本章知识是电磁感应现象的具体应用，在学习本章前应充分复习电磁感应的相关知识。

本章中还用到数学函数表达式和正余弦函数图象对交变电流进行描述，除此之外在学习本章内容时还应掌握周期性、峰值、瞬时值和有效值等新知识。

高中物理选修3-2第10讲交变电流题型1（交变电流的概念）交变电流（1）定义大小和方向都随时间做周期性变化的电流（2）图像：如图(a)、(b)、(c)、(d)所示都属于交变电流。

其中按正弦规律变化的交变电流叫正弦交流电，如图(a)所示。

1、下列四个电流的图像中，不属于交变电流的是（D）2、下列图像中，属于交流电的有（BCD）3、对于如图所示的电流i随时间t作周期性变化的图像，下列说法中正确的是（B）A. 电流大小、方向都变化，是交流电B. 电流大小变化，方向不变，是直流电C. 电流大小变化，方向不变，是交流电能D. 电流最大值为0.2A，周期为0.02s4、关于交变电流和直流电的说法中，正确的是（D）A. 如果电流大小随时间做周期性变化，则一定是交变电流B. 直流电的大小和方向一定不变C. 交变电流一定是按正弦规律变化的D. 交变电流的最大特征就是电流的方向随时间做周期性的变化5、我国照明用的正弦式交流电的频率为Hz，电压为220V，电压的峰值为V。

答案：50；220√26、对于如图所示的电流I随时间t作周期性变化的图像，下列说法中正确的是（A）A. 电流大小变化，方向不变，是直流电B. 电流大小、方向都变化，是交流电C. 电流最大值为0.2A，周期为0.01sD. 电流大小变化，方向不变，不是直流电，是交流电7、下列说法正确的是（B）A. 欣赏NBA篮球运动员科比带球过人的技术动作时，可以把科比作为质点处理B. 从匀速水平飞行的飞机上自由落下一个物体。

坐在飞机上的人，看到物体是竖直下落的。

他选择的参考系是飞机C. 中国电网中的交流电频率是50Hz，日本电网中的交流电频率是60Hz。

打点计时器使用电网交流电。

中国对日本出口的打点计时器，对中国国内不适用D. 加速度越大，物体位置变化越快题型2（交变电流的产生）1、正弦交变电流的产生当闭合矩形线圈在匀强磁场中，绕垂直于磁感线的轴线做匀速转动时，闭合线圈中就有交流电产生。

高二物理选修32_第五章交变电流知识点总结第五章交变电流5.1 交变电流一、直流电(DC) 电流方向不随时间而改变交变电流(AC) 大小和方向都随时间做周期性变化的电流交流发电机模型的原理简图二、交变电流的产生中性面线圈平面与磁感线垂直的位置叫做中性面(1)线圈经过中性面时，穿过线圈的磁通量最大，但磁通量的变化率为零，线圈中的电动势为零(2)线圈经过中性面时，电流将改变方向，线圈转动一周，两次经过中性面，电流方向改变两次三、交变电流的变化规律以线圈经过中性面开始计时，在时刻t线圈中的感应电动势(ab和cd边切割磁感线)e为电动势在时刻t的瞬时值，Em为电动势的最大值(峰值)(四、交流电的图像1五、交变电流的种类课堂练习25.2《描述交变电流的物理量》复习回顾(一)交变电流:大小和方向随时间做周期性变化的电流;简称交流。

其中按正弦规律变化的交流电叫正弦交流电。

(二)正弦交流电的产生及变化规律1、产生:线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，产生正弦交流电。

2、中性面:跟磁场方向垂直的平面叫做中性面。

这一位置穿过线圈的磁通量最大，磁通量变化率为零，线圈中无感应电动势。

3、规律:瞬时值表达式:从中性面开始计时一、周期和频率物理意义:表示交流电变化的快慢1、周期:交变电流完成一次周期性变化所需的时间。

2、频率:交变电流一秒内完成周期性变化的次数。

角频率:线圈在磁场中转动的角速度二、峰值和有效值3.有效值定义:E、U、I根据电流的热效应来规定，让交流与直流分别通过相同的电阻，如果在交流的一个周期内3它们产生的热量相等，就把这个直流的数值叫做这个交流的有效值。

4.正弦交流电的有效值与最大值的关系:IE mmI,E, 22说明:A、以上关系式只适用于正弦或余弦交流电;B、交流用电器的额定电压和额定电流指的是有效值;C、交流电流表和交流电压表的读数是有效值D、对于交流电若没有特殊说明的均指有效值注意:峰值(最大值)、有效值、平均值在应用上的区别。

物理选修3-2第五章交变电流第一节交变电流肥城市第六高级中学汪顺安●教学目标一、知识目标1.使学生理解交变电流的产生原理，知道什么是中性面.2.掌握交变电流的变化规律及表示方法.3.理解交变电流的瞬时值和最大值及中性面的准确含义.二、技能目标1.掌握描述物理量的三种基本方法（文字法、公式法、图象法）.2.培养学生观察能力，空间想象能力以及将立体图转化为平面图形的能力.3.培养学生运用数学知识解决物理问题的能力.三、情感态度目标培养学生理论联系实际的思想.●教学重点交变电流产生的物理过程的分析.●教学难点交变电流的变化规律及应用.●教学方法演示法、分析法、归纳法.●教学用具手摇单相发电机、小灯泡、示波器、多媒体教学课件、示教用大的电流表.●课时安排1课时●教学过程一、引入新课［师］出示单相交流发电机，引导学生首先观察它的主要构造.［演示］将手摇发电机模型与小灯泡组成闭合电路.当线框快速转动时，观察到什么现象?［生］小灯泡一闪一闪的.［师］再将手摇发电机模型与示教电流表组成闭合电路,当线框缓慢转动(或快速摆动)时,观察到什么?［生］电流表指针左右摆动.［师］线圈里产生的是什么样的电流？请同学们阅读教材后回答.［生］转动的线圈里产生了大小和方向都随时间做周期性变化的交变电流.［师］现代生产和生活中大都使用交流电.交流电有许多优点，今天我们学习交流电的产生和变化规律.二、新课教学1.交变电流的产生［师］为什么矩形线圈在匀强磁场中匀速转动时线圈里能产生交变电流？［生］对这个问题有浓厚的兴趣,讨论热烈.［师］多媒体课件打出下图.当abcd线圈在磁场中绕OO′轴转动时,哪些边切割磁感线?［生］ab与cd.［师］当ab边向右、cd边向左运动时,线圈中感应电流的方向如何?［生］感应电流是沿着a→b→c→d→a方向流动的.［师］当ab边向左、cd边向右运动时,线圈中感应电流的方向如何?［生］感应电流是沿着d→c→b→a→d方向流动的.［师］正是这两种情况交替出现,在线圈中产生了交变电流.当线圈转到什么位置时,产生的感应电动势最大?［生］线圈平面与磁感线平行时,ab边与cd边线速度方向都跟磁感线方向垂直,即两边都垂直切割磁感线,此时产生感应电动势最大.［师］线圈转到什么位置时,产生的感应电动势最小?［生］当线圈平面跟磁感线垂直时,ab边和cd边线速度方向都跟磁感线平行,即不切割磁感线,此时感应电动势为零.［师］利用多媒体课件,屏幕上打出中性面概念:(1)中性面——线框平面与磁感线垂直位置.(2)线圈处于中性面位置时,穿过线圈Φ最大,但=0.(3)线圈越过中性面,线圈中I感方向要改变.线圈转一周,感应电流方向改变两次.2.交变电流的变化规律设线圈平面从中性面开始转动,角速度是ω.经过时间t,线圈转过的角度是ωt,ab边的线速度v的方向跟磁感线方向间的夹角也等于ωt,如右图所示.设ab边长为L1,bc边长L2,磁感应强度为B,这时ab边产生的感应电动势多大?［生］e ab=BL1vsinωt=BL1·ωsinωt=BL1L2sinωt［师］cd边中产生的感应电动势跟ab边中产生的感应电动势大小相同,又是串联在一起,此时整个线框中感应电动势多大?［生］e=e ab+e cd=BL1L2ωsinωt［师］若线圈有N匝时,相当于N个完全相同的电源串联,e=NBL1L2ωsinωt,令E m=NBL1L2ω,叫做感应电动势的最大值,e叫做感应电动势的瞬时值.请同学们阅读教材,了解感应电流的最大值和瞬时值.［生］根据闭合电路欧姆定律,感应电流的最大值I m=,感应电流的瞬时值i=I m s i nωt.［师］电路的某一段上电压的瞬时值与最大值等于什么?［生］根据部分电路欧姆定律,电压的最大值U m=I m R,电压的瞬时值U=U m sinωt.［师］电动势、电流与电压的瞬时值与时间的关系可以用正弦曲线来表示,如下图所示:3.几种常见的交变电波形三、小结本节课主要学习了以下几个问题：1.矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生正弦式交变电流.2.从中性面开始计时，感应电动势瞬时值的表达式为e=NBSωs i nω t,感应电动势的最大值为E m=NBSω.3.中性面的特点：磁通量最大为Φm，但e=0.六、本节优化训练设计1.一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势E随时间t的变化如图所示，则下列说法中正确的是A.t1时刻通过线圈的磁通量为零B.t2时刻通过线圈的磁通量的绝对值最大C.t3时刻通过线圈的磁通量变化率的绝对值最大D.每当电动势E变换方向时，通过线圈的磁通量的绝对值都为最大2.一台发电机产生的按正弦规律变化的感应电动势的最大值为311 V，线圈在磁场中转动的角速度是100π rad/s.（1）写出感应电动势的瞬时值表达式.（2）若该发电机只与含电阻的负载组成闭合电路，电路中的总电阻为100 Ω，试写出通过负载的电流强度的瞬时表达式.在t= s时电流强度的瞬时值为多少？3.一个矩形线圈在匀强磁场中转动产生交流电压为u=220s i n100πt V，则A.它的频率是50 HzB.当t=0时，线圈平面与中性面重合C.电压的平均值是220 VD.当t= s时，电压达到最大值4.交流发电机工作时的电动势的变化规律为e=E m s i nωt，如果转子的转速n提高1倍，其他条件不变，则电动势的变化规律将变化为A.e=E m s in2ωtB.e=2E m s in2ωtC.e=2E m s in4ωtD.e=2E m s inωt参考答案：1.D2.解析：因为电动势的最大值E m=311 V，角速度ω=100 π rad/s，所以电动势的瞬时值表达式是e=311s in100πt V.根据欧姆定律，电路中电流强度的最大值为I m= A=3.11 A，所以通过负载的电流强度的瞬时值表达式是i=3.11s in100πt A.当t= s时，电流的瞬时值为i=3.11s in(100π·)=3.11×A=1.55 A.3.ABD4.B四、作业问题与练习第3、4题五、板书设计●教后记注重与电磁感应的联系，重视交变电流产生的原理，多与现实生活和生产联系，并注重知识的灵活应用。

第五章 交变电流 学生用一、知识梳理1．交变电流的产生：线圈在匀强磁场中绕_______于磁场的轴匀速转动，产生按_______规律变化的电流。

线圈转至中性面时，穿过线圈的磁通量______，而感应电动势________。

2．表征交变电流的物理量：周期T ，频率f ，关系_________；峰值：E m 、I m 、U m ；有效值：E 、I 、U3．正弦交变电流的变化规律：瞬时值表达：e=______________，i=______________，u=____________ 峰值：E m =__________；正弦交变电流有效值与峰值的关系：E=__________，I=____________，U=_____________4．电感电容对交变电流的影响：电感作用：________________________；电容作用：________________________5．理想变压器：原理：______________；原副线圈输入输出功率的关系：__________；电压与匝数的关系：_________；电流与匝数的关系：只有一个副线圈时，___________；有多个副线圈时，________________6．远距离输电：导线上的功率损失=∆P _________________；导线上的电压损失=∆U ______________二、专题讲练专题一 交变电流的四值交变电流的四值是指：瞬时值、峰值、有效值、平均值1、瞬时值：反映不同时刻交变电流的大小和方向，正弦交流瞬时值表达式为：t E e m ωsin =，t I i m ωsin =。

应当注意必须从中性面开始。

生活中用的市电电压为220V ，其峰值为______V ，频率为____H Z ，所以其电压瞬时值的表达式为u =__________V 。

针对练习1、有一正弦交流电源，电压有效值U=120V ，频率为f=50Hz 向一霓虹灯供电，若霓虹灯的激发电压和熄灭电压均为U 0=602V ，试估算在一个小时内，霓虹灯发光时间有多长？针对练习2、交流发电机的线圈从平行磁场的位置开始匀速转动，与它并联的电压表的示数为14.1V ，那么当线圈转过30°时交流电压的瞬时值为_________V 。
