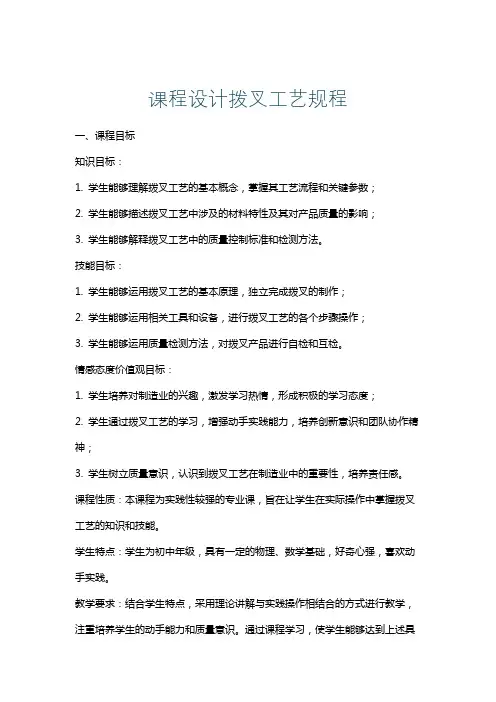

课程设计拨叉工艺规程一、课程目标知识目标：1. 学生能够理解拨叉工艺的基本概念，掌握其工艺流程和关键参数；2. 学生能够描述拨叉工艺中涉及的材料特性及其对产品质量的影响；3. 学生能够解释拨叉工艺中的质量控制标准和检测方法。

技能目标：1. 学生能够运用拨叉工艺的基本原理，独立完成拨叉的制作；2. 学生能够运用相关工具和设备，进行拨叉工艺的各个步骤操作；3. 学生能够运用质量检测方法，对拨叉产品进行自检和互检。

情感态度价值观目标：1. 学生培养对制造业的兴趣，激发学习热情，形成积极的学习态度；2. 学生通过拨叉工艺的学习，增强动手实践能力，培养创新意识和团队协作精神；3. 学生树立质量意识，认识到拨叉工艺在制造业中的重要性，培养责任感。

课程性质：本课程为实践性较强的专业课，旨在让学生在实际操作中掌握拨叉工艺的知识和技能。

学生特点：学生为初中年级，具有一定的物理、数学基础，好奇心强，喜欢动手实践。

教学要求：结合学生特点，采用理论讲解与实践操作相结合的方式进行教学，注重培养学生的动手能力和质量意识。

通过课程学习，使学生能够达到上述具体的学习成果。

二、教学内容1. 拨叉工艺基本概念：介绍拨叉的定义、分类及用途，让学生理解拨叉在机械传动系统中的作用。

教材章节：第一章第一节2. 拨叉工艺流程：详细讲解拨叉的制作过程，包括材料选择、下料、加工、热处理、装配等环节。

教材章节：第一章第二节3. 拨叉工艺关键参数：阐述拨叉工艺中的关键参数，如材料硬度、拨叉长度、拨叉角度等，分析这些参数对产品质量的影响。

教材章节：第一章第三节4. 拨叉材料特性：介绍拨叉常用材料的性能特点，如碳钢、合金钢等，让学生了解不同材料对拨叉性能的影响。

教材章节：第二章第一节5. 质量控制与检测：讲解拨叉工艺中的质量控制标准和检测方法，如尺寸检测、硬度检测等。

教材章节：第二章第二节6. 实践操作：安排学生进行拨叉制作的实际操作，让学生在动手实践中掌握工艺流程和操作技巧。

湖南工业大学机械制造工艺学课程设计课题名称：拨叉零件制造工艺规程院系：机械工程学院专业：机械工程及自动化班级：姓名：学号：指导老师：课程设计任务书拨叉零件的机械加工工艺规程内容及任务一、设计的主要技术参数：拨叉材料HT200；铸造圆角R2～3；拨叉头高50mm，外圆φ40mm，内孔φ27mm；拨叉脚内表面R25，外表面R35；凸台高25mm；凸台半径10，凸台孔径φ8，孔深15mm中心距93.75mm。

二、设计基本内容：（一）对零件（中等复杂程度）进行工艺分析，画零件图。

（二）选择毛坯的制造方式。

（三）制订零件的机械加工工艺规程1．选择加工方案，制订工艺路线；2．选择定位基准；3．选择各工序所用的机床设备和工艺装备（刀具、夹具、量具等）；4．确定加工余量及工序间尺寸和公差；5．确定切削用量（四）填写工艺文件1．填写机械加工工艺卡片；2．填写机械加工工序卡片。

（五）编写设计说明书。

三、每个学生应在教师指导下，独立完成以下任务：（1）机械加工工艺卡片一张；（2）机械加工工序卡片一套；（3）设计说明书一份。

目录第一章序论-----------------------------------------5 第二章零件的分析-----------------------------------61、零件的工艺分析-----------------------------------62、毛坯的确定--------------------------------------7①、毛坯种类的确定------------------------------7②、铸件加工余量及形状的确定---------------------7③、铸件毛坯图的绘制-----------------------------8第三章工艺规程的设计---------------------------------91、定位基准的选择---------------------------9①、精基准的选择-------------------------------9②、粗基准的选择-------------------------------92、工艺路线的制定-------------------------- --------9①、确定工序的原则-------------------------------10②、工序的特点----------------------------------10③、加工精度的划分------------------------------10④、工艺方案确定---------------------------------10⑤、工艺设备工装的确定--------------------------113、机械加工余量及工序尺寸与公差的确定------ -------12①、加工余量、工序尺寸和公差的确定---------------12②、确定切削用量--------------------------------16第四章工艺卡片的制定---------------------------------23第五章工序卡片的制定---------------------------------23第六章小结------------------------------------------23第七章附录（重要参考文献）---------------------------23第一章序论21世纪现在是我国全面建设小康社会，实现国民经济增长模式根本转变，走新型工业化道路的关键时期。

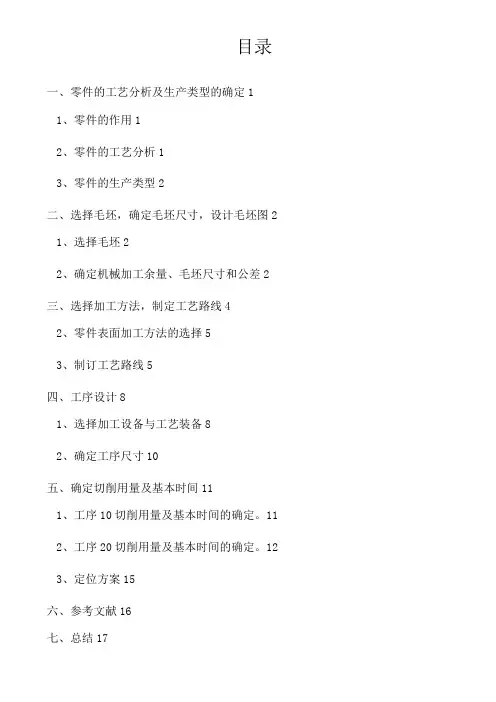

目录一、零件的工艺分析及生产类型的确定11、零件的作用12、零件的工艺分析13、零件的生产类型2二、选择毛坯，确定毛坯尺寸，设计毛坯图21、选择毛坯22、确定机械加工余量、毛坯尺寸和公差2三、选择加工方法，制定工艺路线42、零件表面加工方法的选择53、制订工艺路线5四、工序设计81、选择加工设备与工艺装备82、确定工序尺寸10五、确定切削用量及基本时间111、工序10切削用量及基本时间的确定。

112、工序20切削用量及基本时间的确定。

123、定位方案15六、参考文献16七、总结17入零件的工艺分析及生产类型的确定1、零件的作用题目所给的零件是CA6140车床的拨叉。

它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。

零件上方的①22+0.021孔与0操纵机构相连，下方的①55+0.5半孔则是用于与控制齿轮所在的轴接触。

通过上方的力拨动0下方的齿轮变速。

两件零件铸为一体，加工时分开。

图1零件图2、零件的工艺分析拨叉（CA6140车床）共有三处加工表面，其间有一定位置要求。

分述如下：1）以①22+0,021为中心的加工表面这一组加工表面包括：①22+0.021孔的内表面，以及其上端面，上端面与孔有位置要求，孔壁0上有一个装配时钻铰的锥销孔，一个M8的螺纹孔。

这两个都没有高的位置度要求。

2）、以①55产为中心的加工表面这一组加工表面包括：①55+0.5孔的内表面，以及其上下两个台阶面。

这两组表面有一定的位置度要求，即①55+0.5的孔上下两个端面与①22+0.021的孔有垂直度要00求。

由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。

3、零件的生产类型依设计题目知：Q=12000件/年N=Qn（1+a%）（1+b%）零件是CA6140车床的拨叉，质量为1kg，查表2-1（生产类型与生产纲领的关系）可知其属轻型零件，生产类型为大批生产。

一、零件的分析零件的作用：题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。

获得所需要的速度和扭矩，宽度为40mm的面寸精度要求很高，因为在拨叉拨动滑移齿轮时如果槽的尺寸精度不够或间隙很大时，滑移齿轮得不到高的位置精度，所以宽度为40mm的面槽和滑移齿轮的配合精度要求很高。

零件的工艺分析：分析零件图可知，该拨叉形状、结构比较简单，通过铸造毛坯可得到基本形状，减少了工序加工，又节约了材料。

除了拨叉上表面外，其余加工表面精度低，不需要高度机床加工，可通过铣削、钻床等车床的粗加工就可以达到要求；而拨叉上表面加工精度虽然较高，但也可以在正常的生产条件下，采用经济的方法保质保量的加工出来。

由此可见，该零件工艺性较好。

CA6140拨叉共有三组加工表面（1）零件两端面，可以后端面加工精度高，可以先以后端面为粗基准加工右端面，再以前端面为精基准加工左端面；(2）以花键中心线为基准的加工面：这一组面包括25H7的六齿方花键孔、22H12的花键底孔、两端的2X150倒角和距花键中心线为22mm的上顶面；（3)以工件右端面为基准的18H11mm的槽、上顶面的2-M8通孔和5锥孔。

经上述分析可知，对于后两组加工表面，可先加工其中一组表面，然后借助于专用夹具加工另一组表面。

二、工艺规程设计确定毛坯制造方法，初步确定毛坯形状:零件材料为HT200，灰铸铁生产工艺简单，铸造性能良好，考虑到零件加工表面少，精度要求不高，有强肋，且工作条件不差，既没有变载荷，又属间歇性工作，故选用金属型铸件，以满足不加工表面的粗糙度要求及生产要求。

零件的形状简单，因此毛坯形状需要与零件形状尽量接近，又因内花键较小，因此不可直接铸出。

基准的选择基准选择是工艺规程设计中的重要工作之一。

基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。

否则，加工工艺过程中会问题百出，更有甚着，还会造成零件大批报废，使生产无法正常进行。

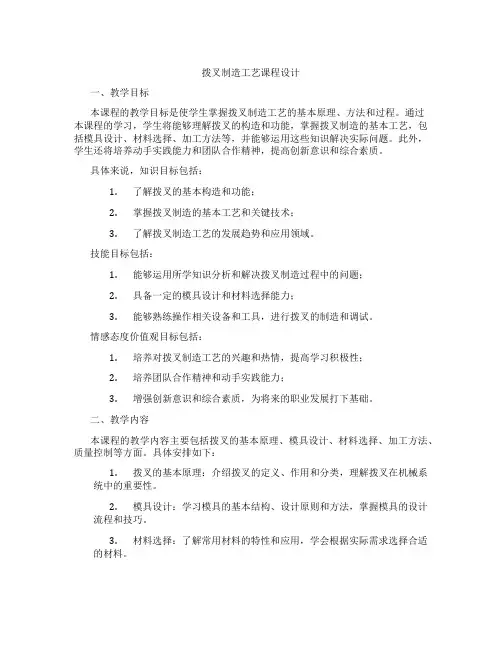

拨叉制造工艺课程设计一、教学目标本课程的教学目标是使学生掌握拨叉制造工艺的基本原理、方法和过程。

通过本课程的学习，学生将能够理解拨叉的构造和功能，掌握拨叉制造的基本工艺，包括模具设计、材料选择、加工方法等，并能够运用这些知识解决实际问题。

此外，学生还将培养动手实践能力和团队合作精神，提高创新意识和综合素质。

具体来说，知识目标包括：1.了解拨叉的基本构造和功能；2.掌握拨叉制造的基本工艺和关键技术；3.了解拨叉制造工艺的发展趋势和应用领域。

技能目标包括：1.能够运用所学知识分析和解决拨叉制造过程中的问题；2.具备一定的模具设计和材料选择能力；3.能够熟练操作相关设备和工具，进行拨叉的制造和调试。

情感态度价值观目标包括：1.培养对拨叉制造工艺的兴趣和热情，提高学习积极性；2.培养团队合作精神和动手实践能力；3.增强创新意识和综合素质，为将来的职业发展打下基础。

二、教学内容本课程的教学内容主要包括拨叉的基本原理、模具设计、材料选择、加工方法、质量控制等方面。

具体安排如下：1.拨叉的基本原理：介绍拨叉的定义、作用和分类，理解拨叉在机械系统中的重要性。

2.模具设计：学习模具的基本结构、设计原则和方法，掌握模具的设计流程和技巧。

3.材料选择：了解常用材料的特性和应用，学会根据实际需求选择合适的材料。

4.加工方法：学习拨叉的加工工艺，包括铸造、锻造、切削、热处理等，掌握各种加工方法的特点和适用范围。

5.质量控制：掌握产品质量的检验方法和手段，了解质量控制体系的相关知识。

6.拨叉制造工艺的发展趋势和应用领域：了解拨叉制造工艺的最新发展动态，掌握其在不同行业中的应用情况。

三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学。

具体包括：1.讲授法：通过教师的讲解，使学生掌握拨叉制造工艺的基本原理和知识点。

2.讨论法：学生进行小组讨论，培养学生的思考能力和团队合作精神。

3.案例分析法：通过分析实际案例，使学生学会运用所学知识解决实际问题。

机械制造工艺学课程设计说明书题目：设计CA6140拨叉（831005）零件的加工工艺规程及备工艺装（年产量为4000件）班级：姓名：指导教师：完成日期：目录一、零件工艺性分析 (1)1.1、零件的作用 (1)1.2、零件的工艺分析 (1)二、机械加工工艺规程设计 (2)2.1、确定毛坯的制造形成 (2)2.2、基准的选择 (2)2.2.1粗基准的选择 (2)2.2.2精基准的选择 (2)2.3、制定工艺路线 (2)2.3.1工艺路线方案一 (3)2.3.2工艺路线方案二 (3)三、机械加工余量、工序尺寸及毛皮尺寸的确定 (4)3.1、毛坯余量及尺寸的确定 (4)3.2、确定工序 (4)四、夹具的设计 (12)4.1、提出问题 (12)4.2、设计思想 (13)4.3、夹具设计 (13)4.3.1定位分析 (14)4.3.2切削力、夹紧力、切屑用量和切屑速度的计算 (14)4.3.3夹具操作说明 (15)五.体会 (15)六．参考文献 (16)一、零件工艺性分析1.1、零件的作用题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。

宽度为18+0.012mm的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。

所以，宽度为18+0.012mm的槽和滑移齿轮的配合精度要求很高。

1.2、零件的工艺分析二、机械加工工艺规程设计2.1、确定毛坯的制造形成零件材料HT200、考虑到此零件的工作过程中并有变载荷和冲击性载荷，因此选用锻件，以使金属纤维尽量不被切断，保证零件的工作可靠。

由于生产纲领为中批生产而且零件的尺寸并不很大，故可采取模锻成型。

经查《金属机械加工工艺人员手册》表5-5取等级为2级精度底面及侧面浇注确定待加工表面的加工余量为3±0.8mm。

2.2基准的选择2.2.1 粗基准的选择因为要保证花键的中心线垂直于右端面，所以以Φ40的外圆表面的粗基准。

拨叉工艺设计课程设计一、课程目标知识目标：1. 学生能理解拨叉工艺的基本概念，掌握其设计原理和流程。

2. 学生能掌握拨叉工艺中涉及的材料特性及其应用。

3. 学生能了解拨叉工艺在现实生活中的应用，并理解其重要性。

技能目标：1. 学生能运用所学知识，设计简单的拨叉工艺品，提高动手实践能力。

2. 学生能通过团队协作，完成拨叉工艺品的制作，培养沟通与协作能力。

3. 学生能运用评价标准，对拨叉工艺品进行自评和互评，提高审美鉴赏能力。

情感态度价值观目标：1. 学生通过拨叉工艺设计课程，培养对我国传统工艺的热爱和传承意识。

2. 学生在创作过程中，体验工匠精神，培养耐心、细致、专注的品质。

3. 学生通过合作学习，学会尊重他人意见，形成积极向上的学习态度。

课程性质：本课程为实践性较强的手工制作课程，旨在让学生在动手实践中掌握拨叉工艺的设计与制作技巧，培养学生的创新意识和审美情趣。

学生特点：学生处于好奇心强、动手能力逐步提高的阶段，对新鲜事物充满兴趣，但注意力容易分散，需要引导。

教学要求：教师应以学生为主体，注重启发式教学，引导学生主动探究，关注个体差异，鼓励学生发挥创意，提高实践能力。

同时，注重培养学生的团队协作能力和审美鉴赏能力。

通过分解课程目标为具体的学习成果，为后续的教学设计和评估提供依据。

二、教学内容本课程依据课程目标，结合教材相关章节，组织以下教学内容：1. 拨叉工艺基础知识：- 拨叉的定义、分类及用途。

- 拨叉工艺的起源与发展。

2. 拨叉工艺设计原理：- 设计原则与方法。

- 拨叉工艺品的结构分析。

3. 拨叉工艺材料：- 常用材料的种类及特性。

- 材料选择与应用。

4. 拨叉工艺制作流程：- 设计草图与制作图。

- 制作工具与设备的使用。

- 制作步骤及技巧。

5. 拨叉工艺品的评价与展示：- 评价标准与方法。

- 展示策划与实施。

教学大纲安排如下：第一课时：拨叉工艺基础知识及起源发展。

第二课时：拨叉工艺设计原理与结构分析。

拨叉锻造课程设计一、课程目标知识目标：1. 学生能够理解拨叉锻造的基本概念，掌握锻造工艺的原理及其在制造业中的应用。

2. 学生能够掌握拨叉的结构组成，了解不同材料的锻造性能及其对拨叉质量的影响。

3. 学生能够描述并解释锻造过程中金属流动规律及锻造缺陷的产生原因。

技能目标：1. 学生能够运用基本的锻造技术，独立完成拨叉的锻造操作，并达到规定的尺寸精度和表面质量要求。

2. 学生能够正确使用锻造工具和设备，保证操作安全，提高工作效率。

3. 学生能够通过实际操作，培养解决锻造过程中出现问题的能力。

情感态度价值观目标：1. 学生能够培养对锻造工艺的兴趣，增强对机械制造专业的热爱和责任感。

2. 学生能够通过团队合作完成锻造任务，培养团队协作精神和沟通能力。

3. 学生能够认识到锻造工艺在国民经济发展中的重要作用，增强对工匠精神的尊重和传承意识。

本课程针对初中年级学生，结合课程性质、学生特点和教学要求，旨在帮助学生掌握锻造基本知识和技能，培养实际操作能力，同时激发学生对机械制造领域的兴趣，提高综合素质。

通过具体的学习成果分解，教师可针对性地开展教学设计和评估，确保课程目标的实现。

二、教学内容1. 锻造基本知识：介绍锻造的定义、分类及应用，使学生了解锻造工艺的广泛用途，对应教材第一章。

- 锻造原理与工艺流程- 锻造与其他加工方法的区别与联系2. 拨叉结构与材料：分析拨叉的组成结构、材料选择及其锻造性能，为学生锻造拨叉奠定基础，对应教材第二章。

- 拨叉的结构特点及设计要求- 常用锻造材料及其性能3. 锻造设备与工具：讲解锻造设备、工具的类型及使用方法，提高学生实际操作能力，对应教材第三章。

- 锻造设备的功能与操作要点- 锻造工具的选择与维护4. 锻造操作技巧：通过实际操作，让学生掌握锻造过程中的技巧，提高拨叉锻造质量，对应教材第四章。

- 锻造过程中的金属流动规律- 锻造缺陷的产生原因及防止方法5. 安全与质量控制：强调锻造过程中的安全注意事项，培养学生安全意识，同时关注锻造质量，对应教材第五章。

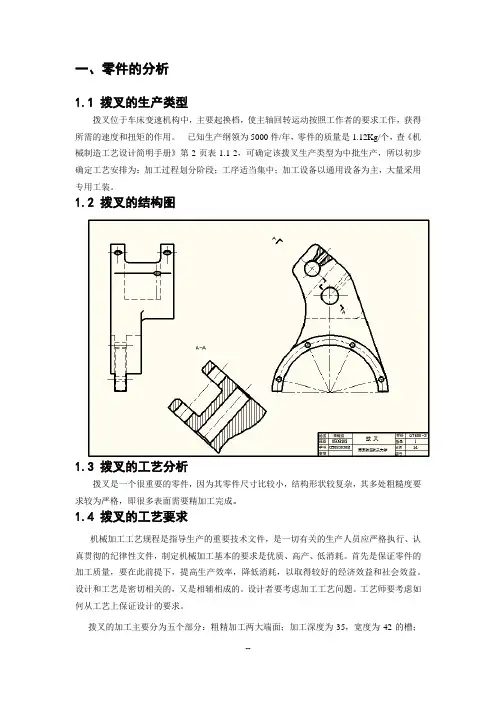

一、零件的分析1.1 拨叉的生产类型拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
