混凝土重力坝毕业设计计算书

第一部分重力坝毕业设计第一章基本资料设计洪水位（P = 5 %）上游：510.15m下游：480.12m校核洪水位（P = 1 %）上游：510.64m下游：481.10m正常蓄水位上游：509m死水位：488m可利用河底高程478.5m混凝土容重：24 KN/m3坝前淤沙高程：486m泥沙浮容重 10 KN/m3，内摩擦角为20°混凝土与基岩间抗剪断参数值：f `= 0.6c `= 0.3Mpa坝基基岩承载力：［f］=1000Kpa坝基垫层混凝土：C15坝体混凝土：C15= 22m/s50年一遇最大风速为：v`= 16m/s多年平均最大风速为：v吹程 D =1000m第二章重力坝的断面选取与荷载计算第一节流量-水位关系曲线计算流量-水位关系曲线计算表注：流量-水位关系曲线河谷断面图第二节重力坝坝体断面1.坝顶高程的确定①. 正常水位时gD/v2=9.81×1000/222=20.279.81h/222=0.0076×22-1/12×(9.81×1000/222)1/3h=0.79m当gD/v2=20~250时，h为累计频率h5%的波高∴h1%=h=1.24h5%=0.98m9.81Lm/222=0.331×22-1/2.15×(9.81×1000/222)1/3.75Lm=8.65mh z =π×0.982/8.65×cth(2πH/ Lm)hz=0.35m△h=h1%+h z+h c=0.98+0.35+0.4=1.73m根据公式Q=δsεmB(2g)1/2H3/2 得H={Q/[δsεmB(2g)1/2]}2/3＝{66.18/[1×1×0.502×24×(2×9.81) 1/2]}2/3 =1.15m设计洪水位=509+1.15=510.15m坝顶高程=509+1.73=510.73m②校核洪水位时gD/v2=9.81×1000/162=38.329.81h/162=0.0076×16-1/12×(9.81×1000/162)1/3h=0.53m当gD/v2=20~250时,h为累计频率h5%的波高∴h1%=h=1.24h5%=0.66m9.81Lm/162=0.331×16-1/2.15×(9.81×1000/162)1/3.75Lm=6.29mh z =π×0.662/6.29×cth(2πH/ Lm)hz=0.22m△h=h1%+hz+hc=0.66+0.22+0.3=1.18m根据公式Q=δsεmB(2g)1/2H3/2 得H={Q/[δεmB(2g)1/2]}2/3＝{112.56/[1×1×0.502×24×(2×9.81) 1/2]}2/3s=1.64m校核洪水位=509+1.64=510.64m坝顶高程=510.64+1.18=511.82m,故取坝顶高程为512m而该坝的开挖深度为1.5m ∴坝高=512-478.5=33.5m2.坝顶宽度的确定坝顶宽度取坝高的9%，则坝顶宽度=33.5×9%=3.015m,故坝顶宽度取3.5m3.坝面坡度的确定下游面的坡度采用1：0.84.坝基防渗与排水设施的拟订距距坝踵5m处设一个帷幕灌浆断面图如下：第三节荷载计算摩檫系数f ＇Γk 、粘聚力C ＇ΓK 的材料性能分项系数分别为1.3、3.0， 则相应的设计值：摩檫系数f ＇Γ=0.6/1.3=0.46 粘聚力C ＇Γ=300/3=100 Kpa选用砼为C15，抗压强度性能分项系数为1.5，则设计值 fc=15000/1.5=10000 Kpa 扬压力系数α为0.2（查表得出） 1.设计洪水位W 1W 2W 3⑴.浪压力P 1=1/2γHL m /2=1/2×9.81×（0.98+0.35+8.65/2）×8.65/2=119.97 KNP 2=1/2γL m 2/4=1/2×9.81×8.652/4=91.75 KNP n = P 1+P 2 =119.97-91.75=28.22 KN P=1.2×P n =1.2×28.22=33.86 KNM 1n =-P 1×[1/3×(h 1%+h z +L m /2)+H 1-L m ]=-119.97×[1/3×（0.98+0.35+8.65/2）+31.65-8.65/2]=-3504.32 KN ·NM1=1.2M1n=1.2×(-3504.32)=-4205.18 KN·NM2n =P2×(1/3×Lm/2+H1-Lm/2)=91.75×(1/3×8.65/2+31.65-8.65/2)=2639.34 KNM2=1.2M2n=1.2×2639.34=3167.21 KN·N⑵.泥沙压力Psk =1/2γsbhs2tan2(45°-φs/2)=1/2×10×7.52×tan2(45°-20°/2)=137.89 KNPn =1.2Psk=1.2×137.89=165.47 KNM=-PnL=-165.47×1/3×7.5=-413.68 KN·N⑶.自重W1=γV1=24×3.5×33.5=2814 KNW2=γV2=24×23.3×29.1×1/2=8136.36 KNW3=γV3=9.81×1/2×1.62×1.62×0.8=10.30 KNW=W1+W2+W3=10960.66 KNM1=W1L1=2814×(26.8/2-3.5/2)=32783.1 KN·NM2=W2L2=8136.36×(26.8/2-3.5-23.3/2)=17357.57 KN·NM3=-W3L3=-10.30×(26.8/2-1/3×1.62×0.8)=-133.57 KN·N⑷.水压力上游：P1=1/2γH12=1/2×9.81×31.652=4913.45 KNM1=-P1L1=-4913.45×1/3×31.65=-51836.90 KN·N下游：P2=1/2γH22=1/2×9.81×1.622=12.87 KNM2=P2L2=12.87×1/3×1.62=6.95 KN·N⑸.浮托力P浮=γH2LB=9.81×1.62×26.8=425.91 KNM=0 KN·N⑹.渗透压力W1=γA1=9.81×1/2×5×[31.65-1.62-0.2×（31.65-1.62）=589.19 KNW2=γA2=9.81×5×0.2×（31.65-1.62）=294.59 KNW3=γA3=9.81×1/2×（26.8-5）×0.2×（31.65-1.62）=642.22 KNWK =W1+W2+W3=1526 KNW=1.2×1526=1831.2 KNM 1K =-W 1L 1=-589.19×(26.8/2-5/3)=-6913.17 KN ·N M 1=1.2 M 1K =8160.35 KN ·NM 2K =-W 2L 2=-1.2×294.59×(26.8/2-5/2)=-3211.03 KN ·N M 2=1.2 M 2K =-3853.24 KN ·NM 3K =-W 3L 3=-1.2×642.22×[26.8/2-5-(26.8-5)/3] =-727.85 KN M 3=1.2 M 3K =-873.42 KN ∑P=5099.91 KN ∑W=8284.51 KN∑M=-16296.96 KN ·N 2.校核洪水位W 1W 2W 3⑴.浪压力P 1=1/2γHL m /2=1/2×9.81×（0.66+0.22+6.29/2）×6.29/2=62.09 KN P 2=1/2γL m 2/4=1/2×9.81×6.292/4=48.52 KNP n = P 1+P 2 =62.09-48.52=13.57 KN P=1.2×P n =1.2×13.57=48.52 KNM1n =-P1×[1/3×(h1%+hz+Lm/2)+H1-Lm]=-62.09×[1/3×（0.66+0.22+6.29/2）+32.14-6.29/2]=-1883.60 KN·NM1=1.2M1n=1.2×(-1883.60)=-2260.32 KN·NM2n =P2×(1/3×Lm/2+H1-Lm/2)=48.52×(1/3×6.29/2+32.14-6.29/2)=1457.70KNM2=1.2M2n=1.2×1457.70=1749.24 KN·N⑵.泥沙压力Psk =1/2γsbhs2tan2(45°-φs/2)=1/2×10×7.52×tan2(45°-20°/2)=137.89 KNPn =1.2Psk=1.2×137.89=165.47 KNM=-PnL=-165.47×1/3×7.5=-413.68 KN·N⑶.自重W1=γV1=24×3.5×33.5=2814 KNW2=γV2=24×23.3×29.1×1/2=8136.36 KNW3=γV3=9.81×1/2×2.6×2.6×0.8=26.53 KNW=W1+W2+W3=10976.89 KNM1=W1L1=2814×(26.8/2-3.5/2)=32783.1 KN·NM2=W2L2=8555.4×(26.8/2-3.5-23.3/3)=17357.57 KN·NM3=-W3L3=-26.53×(26.8/2-1/3×2.6×0.8)=-337.11 KN·N⑷.水压力上游：P1=1/2γH12=1/2×9.81×32.142=5066.76 KNM1=-P1L1=-5066.76×1/3×32.14=-54281.89 KN·N下游：P2=1/2γH22=1/2×9.81×2.62=33.16 KNM2=P2L2=33.16×1/3×2.6=28.74 KN·N⑸.浮托力P浮=γH2LB=9.81×2.6×26.8=683.56 KNM=0 KN·N⑹.渗透压力W1=γA1=9.81×1/2×5×[32.14-2.6-0.2×（32.14-2.6）=579.57 KNW2=γA2=9.81×5×0.2×（32.14-2.6）=289.79 KNW3=γA3=9.81×1/2×（26.5-5）×0.2×（32.14-2.6）=631.74 KNWK =W1+W2+W3=1501.1 KNW=1.2×1501.1=1801.32 KNM1=-1.2W1L1=-1.2×579.57×(26.8/2-5/3)=-8160.35 KN·NM2=-1.2W2L2=-1.2×289.79×(26.8/2-5/2)=-3790.45 KN·NM3=-1.2W3L3=-1.2×631.74×[26.8-5-(26.8-5)/3] =-859.17 KN∑P=5215.35 KN∑W=8072.97 KN∑M=-18184.32 KN·N3. 抗滑稳定极限状态⑴基本组合时，取持久状况对应的设计状况系数ψ=1.0，结构系数γd=1.2γ0ψs(·)= γψ∑P=1.0×1.0×5099.91 =5099.91 KN1/γd R(·)= 1/γd（f＇Γ∑W+ C＇ΓA）=1/1.2（0.46×8284.51+100×26.8） =5409.06 KN∴γ0ψs(·)＜1/γdR(·)即基本组合时满足设计要求⑵偶然组合时，取偶然状况对应的设计状况系数ψ=0.85，结构系数γd=1.2γ0ψs(·)= γψ∑P=1.0×0.85×5215.35 =4433.05 KN1/γd R(·)= 1/γd（f＇Γ∑W+ C＇ΓA）=1/1.2（0.46×8911.05+100×26.8） =6837.38 KN∴γ0ψs(·)＜1/γdR(·)即偶然组合时满足设计要求4. 坝址抗压强度极限状态⑴基本组合时，设计状况系数ψ=1.0，结构系数γd=1.8γ0ψs(·)= γψ（∑W/T-6∑M/T2）×（1+m2）=1.0×1.0×[8284.51/26.8-6×(-16296.96)/26.82] ×（1+0.82） =730.23 Kpa≈0.73 Mpa1/γdR(·)=1/1.8×10000=5555.56 Kpa≈5.56 Mpa∴γ0ψs(·)＜1/γdR(·)即基本组合时满足设计要求⑵偶然组合时，设计状况系数ψ=0.85，结构系数γd=1.8γ0ψs(·)= γψ（∑W/T-6∑M/T2）×（1+m2）=1.0×0.85×[8072.97/26.8-6×(-18184.32)/26.82] ×（1+0.82） =631.68 Kpa≈0.63 Mpa1/γdR(·)=1/1.8×10000=5555.56 Kpa≈5.56 Mpa∴γ0ψs(·)＜1/γdR(·)即偶然组合时满足设计要求5.上游坝踵不出现拉应力极限状态因上游坝踵不出现拉应力极限状态属正常使用极限状态，故设计状况系数，作用分项系数和材料性能分项系数均采用1.0，扬压力系数直接用0.2代入计算，此处，结构功能的极限值C=0。

混凝土重力坝毕业设计任务书混凝土重力坝枢纽毕业设计任务书及指导书华北水利水电学院二??七年一月混凝土重力坝枢纽毕业设计任务书一、枢纽概况及工程目的:潘家口水库位于河北省唐山承德两地区交界处坝址位于迁西县洒河桥上游十公里扬查子村的滦河干流上。

控制流域面积33700平方公里～总库容为25.5亿立米。

水库枢纽由主坝、电站及泄水底孔等组成～水库主要任务是调节水量～供天津市和唐山地区工农业用水城市人民生活用水～结合引水发电。

并兼顾防洪要求～尽可能使其工程提前受益～尽早建成。

根据水库的工程规模及其在国民经济中的作用～枢纽定为一等工程～主坝为?级建筑物～其它均按?级建筑物考虑。

二、设计基本资料(参见附录一):设计任务和基本要求:(一)设计任务:1、根据地质、地形条件和枢纽建筑物的作用进行坝型的选择～枢纽布臵方案比较通过初步分析确定。

绘制枢纽下游立视图。

2、进行非溢流坝,挡水坝,的剖面设计～内容包括:拟定挡水坝剖面～稳定、应力分析等～并绘制设计图。

3、进行细部构造设计包括:混凝土标号分区、分缝、止水、廓道、排水。

4、设计绘图要求结构合理、工艺性好、表达完整清晰～符合GB规定～体现CAD绘图能力。

(二)基本要求:1、设计者必须发挥独立思考能力～创造性的完成设计任务～在设计中应遵循技术规范～尽量采用国内外的先进技术与经验。

2、设计者对待设计计算绘图等工作～应具有严肃认真一丝不苟的工作作风～以使设计成果达到较高水平。

3、设计者必须充分重视和熟悉原始资料～明确设计任务～在规定的时间内圆满完成要求的设计内容～成果包括:设计说明计算书一份、设计图纸2，3张,1#,。

1附录一潘家口水库混凝土重力坝毕业设计基本资料一、水文分析:1、年径流:滦河水量较充沛潘家口站多年平均年径流量为24.5亿立方米占全流域的53%～年内分配很不均匀～主要集中汛期七、八，—40%～而且年际变月份。

丰水年时占全年50，60%～枯水年占30化也很大。

2、洪水:多发生在七月下旬至八月上旬有峰高量大涨落迅速的特点～据调查近一百年来有六次大水。

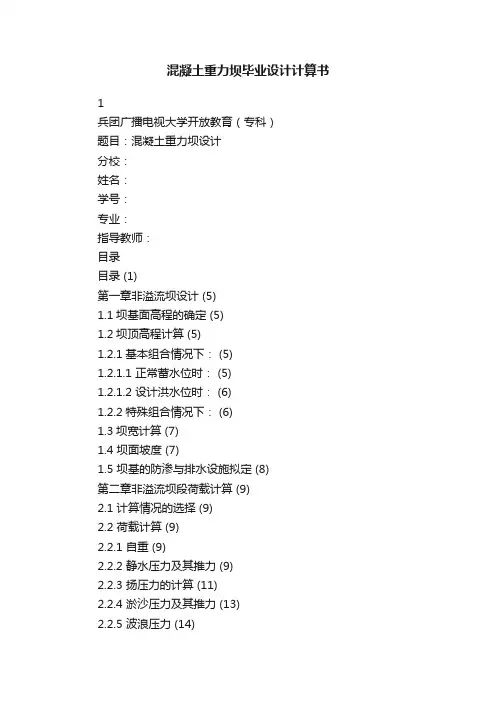

混凝土重力坝毕业设计计算书1兵团广播电视大学开放教育（专科）题目：混凝土重力坝设计分校：姓名：学号：专业：指导教师：目录目录 (1)第一章非溢流坝设计 (5)1.1坝基面高程的确定 (5)1.2坝顶高程计算 (5)1.2.1基本组合情况下： (5)1.2.1.1 正常蓄水位时： (5)1.2.1.2 设计洪水位时： (6)1.2.2特殊组合情况下： (6)1.3坝宽计算 (7)1.4 坝面坡度 (7)1.5 坝基的防渗与排水设施拟定 (8)第二章非溢流坝段荷载计算 (9)2.1 计算情况的选择 (9)2.2 荷载计算 (9)2.2.1 自重 (9)2.2.2 静水压力及其推力 (9)2.2.3 扬压力的计算 (11)2.2.4 淤沙压力及其推力 (13)2.2.5 波浪压力 (14)2.2.6 土压力 (15)第三章坝体抗滑稳定性分析 (17)3.1 总则 (17)3.2 抗滑稳定计算 (18)3.3 抗剪断强度计算 (19)第四章应力分析 (21)4.1 总则 (21)4.1.1大坝垂直应力分析 (21)4.1.2大坝垂直应力满足要求 (22)4.2计算截面为建基面的情况 (22)34.2.1 荷载计算 (23)4.2.2运用期（计入扬压力的情况） (24) 4.2.3运用期（不计入扬压力的情况） (24) 4.2.4 施工期 (24)第五章溢流坝段设计 (26)5.1 泄流方式选择 (26)5.2 洪水标准的确定 (26)5.3 流量的确定 (26)5.4 单宽流量的选择 (27)5.5 孔口净宽的拟定 (27)5.6 溢流坝段总长度的确定 (27)5.7 堰顶高程的确定 (28)5.8 闸门高度的确定 (29)5.9 定型水头的确定 (29)5.10 泄流能力的校核 (29)5.11.1 溢流坝段剖面图 (30)5.11.2 溢流坝段稳定性分析 (30)（1）正常蓄水情况 (30)（2）设计洪水情况 (31)（3）校核洪水情况 (31)第六章消能防冲设计 (32)6.1洪水标准和相关参数的选定 (32)6.2 反弧半径的确定 (32)6.3 坎顶水深的确定 (33)6.4 水舌抛距计算 (34)6.5 最大冲坑水垫厚度及最大冲坑厚度 (35)第七章泄水孔的设计 (37)7.1有压泄水孔的设计 (37)7.2孔径D的拟定 (37)7.3 进水口体形设计 (37)7.4 闸门与门槽 (38)7.5渐宽段 (38)7.6 出水口 (38)7.7 通气孔和平压管 (39)参考文献 (40)5 第一章非溢流坝设计1.1坝基面高程的确定由《混凝土重力坝设计规范》可知，坝高100~50米时，重力坝可建在微风化至弱风化中部基岩上，本工程坝高为50~100m ，由于本坝址岩层分布主要为石英砂岩，故可确定坝基面高程为832.0 m 。

长江工程职业技术学院大专学生毕业设计（论文）题目混凝土重力坝设计姓名学号系部水利工程系专业水利水电建筑工程指导教师2008年12 月25 日毕业设计任务书设计题目：混凝土重力坝设计（二）适用专业：水利水电工程指导老师：学生姓名：长江工程职业技术学院目录第一部分总则一、设计目的及要求 (2)二、设计方法 (2)第二部分设计资料和任务一、设计内容 (3)二、基本资料 (3)三、设计指导 (4)四、设计内容和时间安排 (6)五、设计成果要求 (6)六、参考文献 (7)第一部分总则一、设计目的及要求1、巩固、充实、加深、扩大学生的基本理论和专业知识通过实际工程的设计，使学生掌握混凝土重力坝的结构选型、尺寸拟定、工作条件、作用荷载及设计依据、内容、方法、步骤等。

从而达到较全面、系统地巩固、充实、提高所学的基础理论和专业知识，使之系统化。

2、培养学生独立工作、解决实际问题的能力学生在全面了解设计任务和熟悉给定资料的基础上，学会查找规范、手册、技术文献等参考资料及前人经验。

结合工程实际，在教师的指导下，独立进行工程设计。

3、训练学生的基本技能培养学生初步掌握工程设计工作的流程和方法，在设计、计算、绘图、编写设计文件等方面得到较全面的锻炼和提高。

4、培养学生形成正确的设计思想，树立严肃认真、实事求是和刻苦钻研的工作作风。

二、设计方法1、由于设计时间短、任务紧，应尽量避免重作或返工。

但必须认识到，设计工作是逐步深入的，因此某些重作是正常的，甚至是必要的。

2、每个阶段设计中，趁进入角色之机，应及时收集资料，草写阶段设计说明并备全草图，这样既可及时校对，发现错误，又为最后的文字成果整理提供素材。

3、在学生与教师研讨问题时，学生应在充分钻研的基础上，先提出自己的看法和意见，不能请老师代作和决断。

老师只向学生提出启发性的意见、解决问题的途径和工作方向、建议等。

在采纳教师建议时，也必须自我消化、理解，但不强求一定纳用。

在设计过程中，提倡开拓精神，鼓励提出新的方案或见解，同时也要遵循严肃认真的科学态度。

目　录目　录 (1)第1章非溢流坝设计 (2)1.1坝基面高程的确定 (2)1.2坝顶高程计算 (2)1.2.1基本组合情况下： (2)1.2.2特殊组合情况下： (3)1.3坝宽计算 (4)1.4 坝面坡度 (4)1.5 坝基的防渗与排水设施拟定 (5)第二章非溢流坝段荷载计算 (5)2.1 计算情况的选择 (5)2.2 荷载计算 (5)2.2.1 自重 (6)2.2.2 静水压力及其推力 (6)2.2.3 扬压力的计算 (7)2.2.4 淤沙压力及其推力 (10)2.2.5 波浪压力 (11)2.2.6 土压力 (12)第3章坝体抗滑稳定性分析 (13)3.2 抗滑稳定计算 (15)3.3 抗剪断强度计算 (16)第4章应力分析 (17)4.1 总则 (17)4.1.1大坝垂直应力分析 (17)4.1.2大坝垂直应力满足要求 (18)4.2计算截面为建基面的情况 (19)4.2.1 荷载计算 (19)4.2.2运用期（计入扬压力的情况） (20)4.2.3运用期（不计入扬压力的情况） (21)毕业设计（论文）任务书W M --∑∑计算截面上全部垂直力之和；计算截面上全部垂直力及水平力对于计算截面形心的力矩之和。

4.1.2大坝垂直应力满足要求由《混凝土重力坝设计规范》SL319—2005可知：重力坝坝基面：运用期：要求上游面垂直正应力不小于0，下游面垂直正应力应小于坝基容许压应力4.0Mpa=4000Kpa。

；施工期：坝趾垂直应力可允许由小于0.1Mpa（100Kpa）的拉应力；重力坝坝体截面：运用期：坝体上游面不出现拉应力（计扬压力），下游面垂直正应力应不大于混凝土压应力值，采用C15混凝土，故混凝土压应力值为15/4=3.75Mpa=3750Kpa。

施工期：坝体任何截面上的主压应力应不大于混凝土的允许压应力，下游面可允许有不大于0.2Mpa（200Kpa）的主拉应力。

4.2计算截面为建基面的情况第五章溢流坝段设计5.1 泄流方式选择为了使水库具有较大的超泄能力，采用开敞式孔口，WES实用堰。
