场效应管三种组态放大电路特点
场效应管有三种组态放大电路，分别是共源放大电路、共漏放大电路和共栅放大电路。
它们的特点如下：
1. 共源放大电路：
- 输入电压是输入信号的电压变化，输出电压是负载电阻上的电压变化。
- 具有电压放大和电流放大的作用，电压增益较大。
- 输入电阻高，输出电阻低。
- 可以实现单端放大，但需要外部耦合电容。
2. 共漏放大电路：
- 输入电压是输入信号的电压变化，输出电压是源极电压的变化。
- 具有电压放大和电流放大的作用，电压增益较大。
- 输入电阻低，输出电阻高。
- 适用于低频信号放大，对高频信号响应较差。
3. 共栅放大电路：
- 输入电压是栅极电压的变化，输出电压是负载电阻上的电压变化。
- 具有电压放大和电流放大的作用，电压增益较小。
- 输入电阻低，输出电阻高。
- 适用于高频信号放大，对低频信号响应较差。
这三种组态放大电路根据不同的应用需求选择，能够满足不同频率
范围、电压增益和输入输出特性的要求。

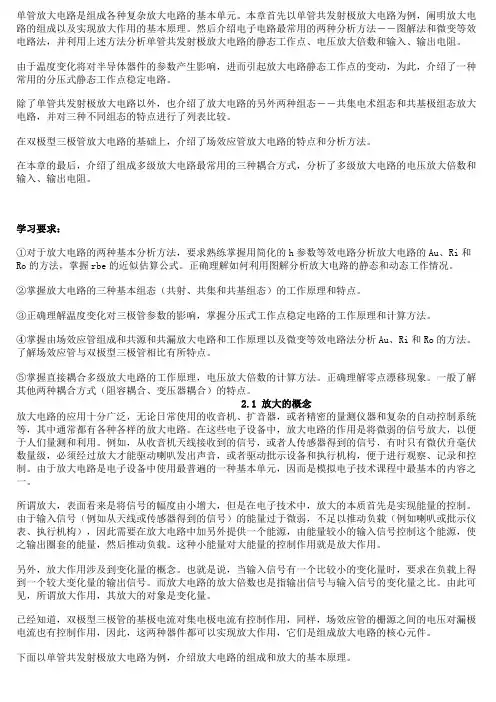

单管放大电路是组成各种复杂放大电路的基本单元。
本章首先以单管共发射极放大电路为例，阐明放大电路的组成以及实现放大作用的基本原理。
然后介绍电子电路最常用的两种分析方法――图解法和微变等效电路法，并利用上述方法分析单管共发射极放大电路的静态工作点、电压放大倍数和输入、输出电阻。
由于温度变化将对半导体器件的参数产生影响，进而引起放大电路静态工作点的变动，为此，介绍了一种常用的分压式静态工作点稳定电路。
除了单管共发射极放大电路以外，也介绍了放大电路的另外两种组态――共集电术组态和共基极组态放大电路，并对三种不同组态的特点进行了列表比较。
在双极型三极管放大电路的基础上，介绍了场效应管放大电路的特点和分析方法。
在本章的最后，介绍了组成多级放大电路最常用的三种耦合方式，分析了多级放大电路的电压放大倍数和输入、输出电阻。
学习要求：①对于放大电路的两种基本分析方法，要求熟练掌握用简化的h参数等效电路分析放大电路的Au、Ri和Ro的方法，掌握rbe的近似估算公式。
正确理解如何利用图解分析放大电路的静态和动态工作情况。
②掌握放大电路的三种基本组态（共射、共集和共基组态）的工作原理和特点。
③正确理解温度变化对三极管参数的影响，掌握分压式工作点稳定电路的工作原理和计算方法。
④掌握由场效应管组成和共源和共漏放大电路和工作原理以及微变等效电路法分析Au、Ri和Ro的方法。
了解场效应管与双极型三极管相比有所特点。
⑤掌握直接耦合多级放大电路的工作原理，电压放大倍数的计算方法。
正确理解零点漂移现象。
一般了解其他两种耦合方式（阻容耦合、变压器耦合）的特点。
2.1 放大的概念放大电路的应用十分广泛，无论日常使用的收音机、扩音器，或者精密的量测仪器和复杂的自动控制系统等，其中通常都有各种各样的放大电路。
在这些电子设备中，放大电路的作用是将微弱的信号放大，以便于人们量测和利用。
例如，从收音机天线接收到的信号，或者人传感器得到的信号，有时只有微伏升毫伏数量级，必须经过放大才能驱动喇叭发出声音，或者驱动批示设备和执行机构，便于进行观察、记录和控制。
