【物理】人教版物理初三年级上册期末精选试卷测试卷附答案

人教版九年级物理上册期末测试卷及答案【完整版】(时间：60分钟分数：100分)班级：姓名：分数：一、选择题（每题2分，共30分）1、如图所示的物态变化实例中，由于液化形成的是（）A．立春时节冰化成的水B．白露时节草叶上的露珠C．大雪时节落在地上的雪D．冬至时节房檐上的冰挂2、匀速地向某容器内注满水，容器底所受水的压强与注水时间的关系如图所示，这个容器可能是（）A．锥形瓶B．烧杯C．量杯D．量筒3、下列物体重力约为1N的是（）A．一枚大头针 B．两个鸡蛋 C．一头奶牛D．一个篮球4、如图所示，弹簧秤和细线的重力及一切摩擦不计，物重G＝1N，则弹簧秤A 和B的示数分别为（）A．1N，0 B．0，1N C．2N，1N D．1N，1N5、冰在熔化的过程中，下列判断正确的是（）A．比热容改变，内能增加，温度不变B．比热容改变，内能和温度都不变C．比热容改变，内能增加，温度升高D．比热容不变，内能和温度都不变6、小军做凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35cm刻度线处，如图所示．移动光屏，直到在光屏上呈现烛焰清晰的像．下列说法中正确的是（）A．光屏上呈现的是烛焰的虚像 B．光屏上呈现的是烛焰正立的像C．光屏上呈现的是烛焰放大的像 D．该实验现象能说明照相机的成像特点7、如图是足球运动员踢足球时的情景，下列说法正确的是（）A．球被脚踢出去，说明只有球才受到力的作B．脚踢球使球飞出去，说明力是物体运动的原因C．足球在空中飞行过程中，运动状态一定发生改变D．空中飞行的足球，若它所受的力全部消失，它一定沿水平方向做匀速直线运动8、在公共场所交谈要轻声，是指要控制声音的（）A．音色B．响度C．音调D．频率9、在水平桌面，上放有质量和底面积均相同的容器甲和乙，在容器中分别盛入质量相同的两种液体，两容器中的液面相平，如图所示。

下列说法正确的是（）A．两容器对桌面压强大小相等B．两容器底部受到液体压力大小相等C．两液体密度大小相等D．两容器底部受到液体压强大小相等10、辽宁号航母的舰载机歼﹣15着舰时在拦阻索作用下停下来，这个过程中（）A．拦阻索对战机的作用力使拦阻索发生形变B．拦阻索对战机的作用力使战机运动状态改变C．战机对拦阻索作用力与拦阻索对战机作用力的受力物体相同D．战机对拦阻索作用力与拦阻索对战机作用力的作用效果相同11、右图是电阻甲和乙的图像，小明对图像信息做出的判断，正确的是（）A．当甲两端电压为0.5V时，通过它的电流为0.3AB．当乙两端电压为2.5V时，其电阻值为10ΩC．将甲和乙串联，若电流为0.3A，则它们两端的电压为2VD．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A12、关于惯性，以下说法正确的是（）A．百米赛跑运动员到达终点不能马上停下来，是由于运动员具有惯性B．汽车驾驶员和乘客需要系上安全带，是为了减小汽车行驶中人的惯性C．行驶中的公交车紧急刹车时，乘客会向前倾，是由于惯性力的作用D．高速公路严禁超速，是因为速度越大惯性越大13、图甲中用力F1水平拉着重为G的物体在水平路面上匀速移动s的距离。

一、选择题（每题1分，共5分）1. 在物理学中，下列哪一项是描述物体运动状态的基本物理量？A. 时间B. 速度C. 质量D. 力2. 一个物体在水平地面上静止，受到重力和支持力的作用，这两个力的关系是什么？A. 重力大于支持力B. 支持力大于重力C. 重力等于支持力D. 重力与支持力无关3. 下列哪种现象可以用牛顿第一定律解释？A. 一个静止的物体突然开始运动B. 一个物体在运动过程中速度逐渐减小C. 一个物体在水平地面上静止D. 一个物体在斜面上静止4. 在电路中，电流的大小与电压和电阻的关系可以用下列哪个公式表示？A. I = V/RB. I = R/VC. V = IRD. V = R/I5. 下列哪种现象可以用光的折射现象解释？A. 水中的物体看起来比实际位置浅B. 物体在平面镜中的成像C. 光在空气中的传播D. 光在真空中的传播二、判断题（每题1分，共5分）1. 力是改变物体运动状态的原因，但不是维持物体运动状态的原因。

（）2. 牛顿第一定律适用于所有物体，包括静止的物体和运动的物体。

（）3. 在电路中，电流的大小与电压成正比，与电阻成反比。

（）4. 光在空气中的传播速度比在真空中的传播速度快。

（）5. 物体的惯性大小与其质量有关，质量越大，惯性越大。

（）三、填空题（每题1分，共5分）1. 在物理学中，描述物体运动状态的基本物理量是______。

2. 一个物体在水平地面上静止，受到重力和支持力的作用，这两个力的大小______。

3. 在电路中，电流的大小与电压成正比，与电阻成反比，这个关系可以用公式______表示。

4. 下列现象可以用光的折射现象解释：水中的物体看起来比实际位置______。

5. 物体的惯性大小与其质量有关，质量越大，惯性______。

四、简答题（每题2分，共10分）1. 简述牛顿第一定律的内容及其适用条件。

2. 简述电流的形成及其影响因素。

3. 简述光的折射现象及其应用。

人教版九年级第一学期期末考试物理试卷-附带参考答案(全卷五个大题，共23个小题，共8页；满分90分，考试用时90分钟)注意事项：1.本卷为试题卷，考生必须在答题卡上解题作答，答案书写在答题卡相应位置上，在试题卷、草稿纸上作答无效。

2. 考试结束后，请将试题卷和答题卡一并交回。

=4.2×103J/(kg⋅∘C)3.c水一、选择题(本大题共 10 小题，每小题3分，共30分。

每小题给出的四个选项中，第1~7题只有一项符合题目要求；第8~10 题有多项符合题目要求，全部选对的得3分，选对但不全的得1分，有选错的得0分)1.下列物理量没有采用比值定义法来定义的是 ( )A. 速度B. 热值C. 电功D. 比热容2.国家大力发展校园足球，让踢足球成为广大青少年喜爱的运动，下列与踢球有关的说法正确的是( )A.踢球时，脚对球施加了力，球对脚没有力的作用B.只要脚对球施加的力大小相同，其作用效果一定相同C. 踢出去的球在空中能够继续飞行，是因为受到惯性力的作用D.守门员使球停下来的过程中，力改变了球的运动状态3.若将一个物体放在凸透镜前30cm处，可在凸透镜的另一侧距透镜15cm的光屏上得到这个物体清晰的像，若把物体放置在距凸透镜15cm处，则成( )A. 倒立、缩小的实像B. 倒立、放大的实像C. 正立、放大的虚像D. 正立、缩小的实像4.“池塘一夜秋分冷，吹散芰荷红玉影；蓼花菱叶不胜愁，重露繁霜压纤梗”，该诗出自《红楼梦》，诗中“重露”、“繁霜”的形成过程( )A. 都是液化B. 都是凝华C. 都要吸热D. 都要放热5. 下列说法正确的是( )A.原子是由带正电的原子核和带负电的电子构成B. 温度用于描述物体所含热量的多少C.物体吸收热量，温度一定升高D.空气开关跳闸，一定是家庭电路出现短路导致的6.小明同学在“探究串联电路电压规律”的实验中，按如图1所示的电路图连接实物。

闭合开关，发现灯L₁和 L₂．都不亮，小明用电压表逐一与元件并联，以查找故障，测量得出U ab=6V U bc=0VU ad=0V U ad=6V;若电路只有一处故障，则故障可能为( )A. L₁断路B. 开关S接触不良C. L₂断路D. 电池接触不良7.在如图2所示电路中，电源电压不变，R₁为定值电阻，R₂为滑动变阻器。

人教版物理九年级上学期期末测试卷学校________ 班级________ 姓名________ 成绩________一、填空题1.水的比热容是4.2×103J/（kg·℃）,其物理意义为________________________________．2.如图所示,在空气压缩引火仪玻璃筒的底部放一小撮干燥的硝化棉,用力将活塞用力向下压,可观察到棉花迅速燃烧,说明在用力下压过程中,_______能转化为______能,图____中（选填“乙”或“丙”）汽油机的工作过程与这一实验过程中能量的转化情况是一致的。

3.在城市的某条街道上共有200盏路灯,它们总是同时亮、同时灭,这些路灯之间是_____联的。

在家庭电路中,灯泡与控制它的开关是______联的。

4.灯泡L1和L2分别标有“4V 4W”和“5V 5W”字样,将他们并联连接起来使用,如图所示,电源的最大电压为____V,干路中的最大电流为_____A,此时灯泡L2消耗的电功率为______W,电路总电阻为______Ω（假设灯泡电阻不受温度的影响,若除不尽,保留一位小数）。

5.如图所示,电源电压为6V,电阻R1=10Ω,R2=5Ω,当闭合开关S后,两电表均有示数且保持稳定,则甲电表的示数为_______,乙电表的示数为______,电路的总功率为_______W。

6.在家庭电路中,为了用电安全,必须把控制用电器的开关接在____上；用电器的金属外壳必须________；而在新建楼房里,还会在控制插座的总开关上安装________________来防止触电。

7.如图,是动圈式话筒的结构图,人发声带动膜片振动,与膜片相连的线圈也随之振动……,它的原理是__________现象；如果在图中线圈左端的两个引出端输入方向和大小不断变化的音频电流,膜片_______振动发声（选填“能”或“不能”）。

8.如图所示是一种汽车装饰品--小盆景,花盆表面有一个太阳能电池板,塑料小花在阳光下能不断摇摆,请你猜测花盆里还有一个重要的装置是______(选填“发电机”或“电动机”),这种装置的工作原理是______。

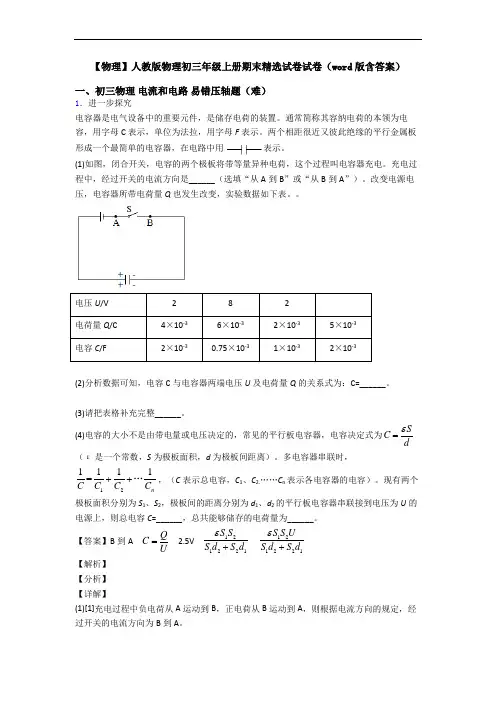

【物理】人教版物理初三年级上册期末精选试卷试卷（word 版含答案）一、初三物理 电流和电路 易错压轴题（难） 1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。

改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。

电压U /V 2 8 2电荷量Q /C 4×10-3 6×10-3 2×10-3 5×10-3 电容C /F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SC dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。

多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。

现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。

【答案】B 到A QC U= 2.5V121221S S S d S d ε+ 121221S S d d U S S ε+ 【解析】 【分析】 【详解】(1)[1]充电过程中负电荷从A 运动到B ，正电荷从B 运动到A ，则根据电流方向的规定，经过开关的电流方向为B 到A 。

人教版九年级物理(上册)期末试题及答案（完美版）(时间：60分钟分数：100分)班级：姓名：分数：一、选择题（每题2分，共30分）1、生活中的下列做法合理的是（）A．医院里用紫外线灯灭菌 B．用湿布擦拭正在发光的台灯C．经常用钢丝球擦洗铝锅 D．发霉的大米多淘洗几次食用2、忽略空气阻力，抛出后的小球在空中运动轨迹如图所示，抛出后的小球由于（）A．不受力，运动状态发生改变 B．不受力，运动状态不发生改变C．受到重力作用，运动状态发生改变 D．受到推力作用，运动状态发生改变3、小明身高为1.5m．站立在平面镜前2m处，他以0.1m/s的速度远离平面镜，2秒后，他的像到他的距离和像的大小变化描述正确的是（）A．1.5m，像变大B．2m，像变小C．3.6m，像不变D．4.4m，像不变4、如图所示，一根弹簧一端固定在竖直墙上，在弹性限度内用手水平向右拉伸弹簧的另一端，下列有关“弹簧形变产生的力”描述正确的是（）A．手对弹簧的拉力 B．弹簧对手的拉力C．墙对弹簧的拉力 D．以上说法都不正确5、如图所示电路，电源电压不变，闭合开关，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表的示数变小B．电压表的示数变小C．小灯泡的亮度变暗D．电压表的示数不变6、如图所示，水平桌面上有两个完全相同的鱼缸甲和乙，盛有适量的水，把一个橡皮泥做的小船放入乙后，小船处于漂浮状态，此时两鱼缸内的水面刚好相平；然后把它们分别放在台秤上，则台秤的示数（）A．甲放上时大 B．乙放上时大C．甲或乙放上一样大 D．无法判断7、晓燕在学校春季运动会百米赛跑中以16s的成绩获得冠军．测得她在50m处的速度是 6m/s，到终点时的速度为7.5m／s，则全程内的平均速度是（）A．6m/s B．6.25m/s C．6.75m/s D．7.5m/s8、如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高．下列说法正确的是（）A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法B．右侧电阻丝的阻值比左侧小C．通过右侧电阻丝的电流比左侧小D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系9、如图所示，手握着瓶子处于竖直静止状态，下列叙述正确的是（）A．瓶子处于静止状态，不具有惯性B．手的握力越大，瓶子所受的摩擦力就越大C．瓶子受到竖直向上的摩擦力D．瓶子受到手的握力和重力是一对平衡力10、甲、乙两辆汽车行驶在平直的公路上，甲车上的乘客看乙车在向北运动．乙车上的乘客看到甲车和树木都向南运动则以下说法中正确的是（）A．甲乙车可能都向南运动B．甲乙两车可能都向北运动C．甲车向北运动乙车向南运动D．甲车一定在向南运动，乙车向北运动11、下列物体重力约为1N的是（）A．一枚大头针 B．两个鸡蛋 C．一头奶牛D．一个篮球12、用力推课桌的下部，课桌会沿地面滑动，而推课桌的上部，则课桌可能会翻倒，这说明力的作用效果（）A．与力的大小有关 B．与力的方向有关C．与力的作用点有关 D．与受力面积有关13、如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障原因可能是（）A．1L短路B．1L断路C．2L短路D．2L断路14、如图所示，一个塑料小球堵在一个水池的出口处，水无法排出，则该小球（）A．不受水的浮力，也不受水对它的压力B．不受水的浮力，但受水对它的压力C．仍受水的浮力D．无法判断15、如图所示，同一木块在同一粗糙水平面上，先后以不同的速度被匀速拉动．甲图中速度为v1，乙图中速度为v2，丙图中木块上叠放一重物，共同速度为v3，且v1<v2<v3，匀速拉动该木块所需的水平拉力分别为F甲、F乙和F 丙．下列关系正确的是（）A．F甲<F乙<F丙B．F甲>F乙>F丙C．F甲=F乙<F丙D．F甲<F乙=F丙二、填空题（每题2分，共10分）1、小明五一期间跟爸爸乘火车去张家界游玩，火车在路上行驶时，以路边的房屋为参照物，火车是________的；以车窗为参照物，火车上的座椅是________的．2、小欣打开冰箱门，发现冷冻室的侧壁上有很多霜，这是水蒸气______（填物态变化的名称）形成的，这个过程中水蒸气______（填“吸收”或“放出”）热量．当他拿起湿抹布去擦时，抹布却粘在了侧壁上，这是因为发生了______（填物态变化的名称）现象．3、某品牌手机充电宝，上面标有电压为5V，容量为12000mA•h，它充满电后，可以储存的电能是_____________J，在充电过程中，将电能转化为____________能储存．4、音调、响度、音色是声音的三个主要特征．演奏二胡时，手指上下移动按压琴弦的不同位置，可改变二胡发声的____特征；其下方有一个共鸣箱，可用来增大二胡发声的__________特征．5、小明在平静的湖边看到“云在水中飘，鱼在云上游”的现象．“云在水中飘”是小明以_________为参照物看到“云”在水中运动的现象．“鱼在云上游”是鱼通过水面的_________形成的虚像和云在水面的__________形成的虚像同时出现的现象．三、作图题（每题5分，共10分）1、请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整．要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小．2、如图所示，利用羊角锤撬起钉子，请你在羊角锤A点处画出所能施加最小动力F1，并画出阻力F2的阻力臂l2。

2024年最新人教版九年级物理(上册)期末试卷一、选择题（每题2分，共30分）1. 下列关于速度的说法，正确的是（）A. 速度是物体在单位时间内通过的路程B. 速度是物体在单位时间内移动的距离C. 速度是物体在单位时间内移动的位移D. 速度是物体在单位时间内移动的位移与时间的比值2. 下列关于加速度的说法，正确的是（）A. 加速度是物体速度的变化率B. 加速度是物体速度的变化量C. 加速度是物体速度的变化率与时间的比值D. 加速度是物体速度的变化量与时间的比值3. 下列关于牛顿第一定律的说法，正确的是（）A. 物体在没有受到外力作用时，将保持静止或匀速直线运动状态B. 物体在没有受到外力作用时，将保持静止或加速直线运动状态C. 物体在没有受到外力作用时，将保持静止或减速直线运动状态D. 物体在没有受到外力作用时，将保持静止或匀速圆周运动状态4. 下列关于牛顿第二定律的说法，正确的是（）A. 物体的加速度与作用在物体上的力成正比，与物体的质量成反比B. 物体的加速度与作用在物体上的力成正比，与物体的质量成正比C. 物体的加速度与作用在物体上的力成反比，与物体的质量成正比D. 物体的加速度与作用在物体上的力成反比，与物体的质量成反比5. 下列关于牛顿第三定律的说法，正确的是（）A. 作用力和反作用力作用在同一物体上B. 作用力和反作用力作用在不同的物体上C. 作用力和反作用力大小相等，方向相反D. 作用力和反作用力大小相等，方向相同6. 下列关于功的说法，正确的是（）A. 功是力对物体做功的大小B. 功是力对物体做功的速率C. 功是力对物体做功的位移D. 功是力对物体做功的位移与力的乘积7. 下列关于功率的说法，正确的是（）A. 功率是单位时间内做功的大小B. 功率是单位时间内做功的速率C. 功率是单位时间内做功的位移D. 功率是单位时间内做功的位移与力的乘积8. 下列关于热量的说法，正确的是（）A. 热量是物体吸收或放出的能量B. 热量是物体吸收或放出的热量C. 热量是物体吸收或放出的温度D. 热量是物体吸收或放出的温度变化9. 下列关于内能的说法，正确的是（）A. 内能是物体分子运动的能量B. 内能是物体分子间相互作用的能量C. 内能是物体分子运动的能量和分子间相互作用的能量之和D. 内能是物体分子运动的能量和分子间相互作用的能量之差10. 下列关于比热容的说法，正确的是（）A. 比热容是物体吸收或放出的热量与物体质量的比值B. 比热容是物体吸收或放出的热量与物体温度的比值C. 比热容是物体吸收或放出的热量与物体体积的比值D. 比热容是物体吸收或放出的热量与物体密度的比值11. 下列关于热传导的说法，正确的是（）A. 热传导是热量在物体内部传递的过程B. 热传导是热量在物体表面传递的过程C. 热传导是热量在物体外部传递的过程D. 热传导是热量在物体之间传递的过程12. 下列关于热对流的说法，正确的是（）A. 热对流是热量在物体内部传递的过程B. 热对流是热量在物体表面传递的过程C. 热对流是热量在物体外部传递的过程D. 热对流是热量在物体之间传递的过程13. 下列关于热辐射的说法，正确的是（）A. 热辐射是热量在物体内部传递的过程B. 热辐射是热量在物体表面传递的过程C. 热辐射是热量在物体外部传递的过程D. 热辐射是热量在物体之间传递的过程14. 下列关于热机效率的说法，正确的是（）A. 热机效率是热机做功的功率与热机吸收的热量之比B. 热机效率是热机做功的功率与热机放出的热量之比C. 热机效率是热机做功的功率与热机吸收的热量与放出的热量之和之比D. 热机效率是热机做功的功率与热机吸收的热量与放出的热量之差之比15. 下列关于光的说法，正确的是（）A. 光是电磁波的一种B. 光是声波的一种C. 光是机械波的一种D. 光是水波的一种16. 下列关于光的传播速度的说法，正确的是（）A. 光在真空中的传播速度是最快的B. 光在空气中的传播速度是最快的C. 光在水中的传播速度是最快的D. 光在玻璃中的传播速度是最快的17. 下列关于光的折射的说法，正确的是（）A. 光从一种介质进入另一种介质时，传播方向会发生改变B. 光从一种介质进入另一种介质时，传播方向不会发生改变C. 光从一种介质进入另一种介质时，传播速度会发生改变D. 光从一种介质进入另一种介质时，传播速度不会发生改变18. 下列关于光的反射的说法，正确的是（）A. 光线入射到光滑表面时，会发生反射B. 光线入射到粗糙表面时，会发生反射C. 光线入射到透明表面时，会发生反射D. 光线入射到不透明表面时，会发生反射19. 下列关于光的衍射的说法，正确的是（）A. 光线通过狭缝时，会发生衍射现象B. 光线通过小孔时，会发生衍射现象C. 光线通过凸透镜时，会发生衍射现象D. 光线通过凹透镜时，会发生衍射现象20. 下列关于光的干涉的说法，正确的是（）A. 光线相遇时，会发生干涉现象B. 光线相离时，会发生干涉现象C. 光线相交时，会发生干涉现象D. 光线相切时，会发生干涉现象二、填空题（每空1分，共20分）21. 物体在单位时间内通过的路程与时间的比值称为_________。

人教版九年级物理上册期末试卷及答案【完整】(时间：60分钟分数：100分)班级：姓名：分数：一、选择题（每题2分，共30分）1、如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P问左移动时，灯泡变亮．则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接CC．M接A，N接B D．M接C，N接D2、在如图所示的电路中，正确的说法是（）A．闭合S1，断开S2，L1发光，L2不发光 B．闭合S1，S2，L1，L2都发光C．S1，S2都断开，L1，L2都不发光 D．闭合S2，断开S1，L1，L2都发光3、对下列图示中光现象的描述正确的是（）A．图甲中，漫反射的光线杂乱无章不遵循光的反射定律；B．图乙中，人佩戴的凹透镜可以矫正远视眼C．图丙中，光的色散现象说明白光是由各种色光混合而成的D．图丁中，平面镜成像时进入眼睛的光线是由像发出的4、三个质量相同，底面积相同，但形状不同的容器放在水平桌面上，其内分别装有甲、乙、丙三种液体，它们的液面在同一水平面上，如图所示，若容器对桌面的压强相等，则三种液体对容器底的压强（）A．甲最大 B．乙最大 C．丙最大 D．一样大5、如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，在这个过程中，力F的大小将（）A．不变B．变小C．变大D．先变大后变小6、如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（）A． B．C． D．7、小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是（）A．小灯泡并联，电压表测电源电压 B．小灯泡串联，电压表测L2的电压C．若灯L1短路，则电压表示数为零 D．若灯L2短路，则电压表示数为3V8、如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（）A．滑片向右滑动，电流表示数变小，电压表示数变大B．电流表的示数允许变化范围是0.1～0.25AC．滑动变阻器的阻值允许调节的范围是24～50ΩD．电路的最大电功率是2.5W9、如图所示,把眼镜片放在烛焰与凸透镜之间,调节光屏得到烛焰清晰的像,撤去眼镜片,像变得模糊,调节光屏适当远离凸透镜,光屏上重新得到清晰的像.该眼镜片（）A．是凹透镜,属近视眼镜B．是凹透镜,属远视眼镜C．是凸透镜,属近视眼镜D．是凸透镜、属远视眼镜10、如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“﹣”，“0.6”，“3”），闭合开关后，调节滑片P．使两电流表指针所指位置相同．下列说法正确的是（）A．电流表A1与A2的示数之比为1：4 B．通过R与R1的电流之比为4：1C．R0与R1两端的电压之比为1：4 D．R与R1的阻值之比为4：111、两支内径不同、玻璃泡内水银等量的温度计，同时插入一杯热水中，过一会将看到（）A．两支温度计水银柱上升的高度相同，示数相同B．内径细的温度计水银柱升得较高，示数较大C．内径粗的温度计水银柱升得较高，示数较大D．内径粗的温度计水银柱升得较低，两支温度计示数相同12、关于热机的效率，下列说法正确的是（）A．一般情况下柴油机的效率比汽油机的高B．热机的效率越高，在做功同样多的情况下消耗的能量越多C．热机的效率越高说明做功越快D．热机损失的能量中，废气带走的能量较少，主要是由于机械摩擦损失的13、下列关于图中所示光学现象的描述或解释正确的是（）A．图甲中，小孔成的是倒立的虚像B．图乙中，人配戴的凹透镜可以矫正近视眼C．图丙中，白光通过三棱镜要分解成红、橙、黄、绿、蓝、灰、紫七色光D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律14、有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光斑O，如图所示，下列操作使光斑向左移动的是：（）A．保持水面高度不变使激光笔向右平移B．保持激光射入角度不变使水面上升C．保持激光射入角度不变使水面下降D．保持水面高度和入射点不变使激光入射角增大15、小明用煤气灶烧水时，进行了如下思考，正确的是（）A．煤气燃烧越充分，其热值越大B．加热过程中水的比热容变大C．壶内水温度升高的过程中内能增大D．水沸腾过程中吸收热量，温度不断升高二、填空题（每题2分，共10分）1、小芳在距平面镜1m处照镜子．她从平面镜中看到自己的__（实/虚）像，如果小芳向平面镜靠近0.3m，她的像到平面镜的距离为__m，像的大小__（变大/变小/不变）．2、拉弓射箭的过程中，弓被拉弯，说明力可以改变物体的________；松手后箭飞出，说明力可以改变物体的________．3、小强行走时被石块绊了一下，身体向前倾倒．对此情景合理的解释是：小强原来相对于地面是________的，当他的________（选填“脚”或“上身”）的运动状态突然改变时，他的________（选填“脚”或“上身”）由于惯性仍保持原来的运动状态．4、如图所示，在水平拉力F1=10N作用下，木板甲在水平地面上匀速向右运动，同时物块乙相对于地面静止，已知此时墙壁对物块乙的拉力F2=4N．则木板甲与地面间的摩擦力是_____N．5、某品牌手机充电宝，上面标有电压为5V，容量为12000mA•h，它充满电后，可以储存的电能是_____________J，在充电过程中，将电能转化为____________能储存．三、作图题（每题5分，共10分）1、请根据图甲电路图，连接好图乙实物电路．2、空杯底部有一枚硬币A.由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图(画出1条入射光线及其折射光线即可)．四、实验探究题（每题15分，共30分）1、图甲是“探究水沸腾时温度变化的特点”的实验装置(1)图甲实验装置的组装顺序应为_____（选填“自上而下“或“自下而上“）．(2)实验中某次温度计的示数如图乙，为_____℃．根据实验数据绘制的水的温度随加热时间变化的图象如图丙，由图可知本实验中水的沸点为_____℃．(3)实验中发现温度计上部出现许多小水珠，这些小水珠是_____形成的．(4)撒去酒精灯后，水仍能继续沸腾一小段时间，其原因是_____．2、在“连接串联电路”实验中，实验电路如图所示（1）在连接电路时，开关应该处于_________状态（2）连接好电路后闭合开关S，小慧发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是_________ （选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）（3）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间，观察到同样的现象这样操作的目的是探究_________________________.五、计算题（每题10分，共20分）1、下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．求：（1）电烤箱在高温档时正常工作5 min所产生的电热是多少？（2）开关S1、S2均闭合时，电烤箱处什么档位？电路中R1的阻值是多少？（3）电烤箱在低温档正常工作时，R1的功率是多少？2、如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I；（2）电源两端的电压U．参考答案一、选择题（每题2分，共30分）1、A2、D3、C4、A5、C6、B7、B8、B9、D10、D11、D12、A13、B14、B15、C二、填空题（每题2分，共10分）1、虚 0.7 不变2、形状运动状态3、运动脚上身4、65、2.16×105化学三、作图题（每题5分，共10分）1、2、四、实验探究题（每题15分，共30分）1、自下而上 92 89 水蒸气液化石棉网的温度高于水的沸点，水还会继续吸热与灯座接触不良串联电路中开关的作用2、断开 L2五、计算题（每题10分，共20分）1、3.3×105 J 44 Ω 176 W2、（1）0.5A（2）12V。

人教版物理九年级上学期期末测试卷学校________ 班级________ 姓名________ 成绩________一、选择题1．小明学习科学后,对抽烟的爸爸说：“吸烟有害健康.我和妈妈都在被动吸烟”.小明这样说的科学依据是A．分子很小B．分子之间有间隙C．分子在不断运动D．分子之间有作用力2．关于温度、内能、热量,下列说法正确的是A．物体温度越高,含有的热量越多B．物体运动越快,内能越大C．热传递能改变物体的内能D．0 ℃的冰块,其内能为零3．小莉根据下列表中的数据,得出以下四个结论,其中正确的是A．用来熔化铜的器皿可以用锡制作B．质量相等的纯水和煤油,煤油的体积较小C．体积相等的铜块和铝块,放出相等热量,铝块温度降低得较多D．质量相等的干泥土和水,吸收相等热量,干泥土温度升高得较少4．如图所示,为四冲程汽油机的一个冲程的剖面图,下列说法正确的是A．这是个压缩冲程B．汽油机顶部是个喷油嘴C．这个冲程中,机械能转化为内能D．这个冲程中,内能转化为机械能5．热机的效率是热机性能的一个重要指标,下面说法中正确的是A．热机的效率越高,热机的功率就越大B．热机的效率越高,在单位时间内消耗的燃料越少C．热机的效率越高,在同样的时间内转化的机械能多D．热机的效率越高,燃料释放的内能转化为机械能的百分比越大6．小明对所学的电学知识归纳如下,其中不正确的有A．玻璃棒与丝绸摩擦时,玻璃棒会失去电子B．摩擦起电的实质是电子的转移C．导体中只要有电荷的移动,就能形成电流D．绝缘体不容易导电,但容易带电7．如图所示的家用电器中,利用电流热效应工作的是A．B．C．D．8．楼道里,夜间只是偶尔有人经过,电灯总是亮着会浪费电能.科研人员利用光敏材料制成“光控开关”,天黑时自动闭合；天亮时自动断开.利用声敏材料制成“声控开关”,当有人走动发出声音时,自动闭合；无人走动时,自动断开.若将这两个开关配合使用,就可以使楼道灯变得“智能化”,这种“智能”电路正确的是A．B．C．D．9．在“探究通过导体的电流与电压的关系”实验中,用定值电阻进行实验,得到I﹣U图象如下图所示,则正确的是A．B．C．D．10．如图所示,电源电压保持不变,开关S闭合后,灯L1,L2都能正常工作,甲、乙两个电表的示数之比是2:3,此时灯L l,L2的电阻之比是A．2:1 B．1:2 C．3:2 D．2:3 11．如图所示,电源两端电压保持不变,闭合开关S后,电路正常工作,过了一会儿,突然一个灯泡不亮,两表示数都变大,则电路出现的故障可能是A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路12．如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是A．电压表V的示数可能为6 VB．电压表V的示数一定等于12 VC．电流表A的示数可能为0.4 AD．电流表A的示数一定等于0.2 A13．如图所示的电路中,电阻阻值R1>R2.开关S闭合后,电阻R1、R2两端的电压分别为U1、U2,通过两个电阻的电流分别为I1、I2.下列判断正确的是A．U1<U2B．U1>U2C．I1<I2D．I1>I2 14．如图所示,甲、乙、丙三个密闭容器中密封着等量的空气,U形管中液面高度的变化反映密闭空气温度的变化.三个容器中的电阻丝串联起来接到电源两端,其中在丙容器的外部,将一个电阻和这个容器内的电阻并联.通电一段时间后,U形管中两侧的液面高度差最大的是A．甲B．乙C．丙D．三个相同15．小明用自制的电路板错将两只额定电压相同的甲、乙两只白炽灯,串联后接入家庭电路,结果两只灯都不能正常发光,但甲灯比乙灯亮.则下列说法中正确的是A．甲灯的额定功率和实际功率都比乙灯大B．甲灯的额定功率大,实际功率小C．甲灯的额定功率和实际功率都比乙灯小D．甲灯的额定功率小,实际功率大16．如图所示是油量自动测定装置的示意图,O为杠杆支点,R0为定值电阻,R x是滑动变阻器,当闭合开关S后A．滑动变阻器R x连入电路的阻值随油量的增加而增大B．电流表的读数随油量的增加而减小C．电压表的读数随油量的增加而增大D．电压表改装成油量表刻度均匀17．关于家庭电路,下列说法中正确的是A．在家庭电路中,同时工作的用电器越多,总电阻越大B．家庭电路中总电流过大,是由于电路中用电器的实际功率过大引起C．家庭电路中不安装保险丝,那么发生短路时,会因为通过用电器的电流过大而烧毁用电器D．电炉工作时,电炉丝热的发红,而连接电炉的导线并不太热,是因为导线的电阻比电炉丝的电阻小18．如图所示的实例中,符合安全用电要求的是A．远离高压带电体B．用湿布擦带电的插座C．通电导线接触高温物体D．高压线下钓鱼二、填空题19．栲栳栳是山西高寒地区用莜面精工细作的一种面食小吃.将面团趁热搓条、揪块,放在光净的石板上,用手掌推出形如人舌又薄又匀的长片儿,接着用手指往起一挑搭即成圆筒形,一个挨一个整齐地排立在蒸笼上蒸熟.如图甲所示,在蒸笼上蒸熟过程是通过_________(选填“做功”或“热传递”)改变了栲栳栳的内能.将调配好的调料浇在栲栳栳上,如图甲乙所示,远远都能闻到诱人的香味,这是_____现象.20．课外阅读,陈明同学摘录一条信息：通常人体的温度高于周围环境的温度,人体以红外线的方式不断向外辐射热量.每小时人体释放的热量,能使相当于自身质量的水的温度升高2 ℃.陈明同学的质量是50 kg,每小时向外释放的热量等于_____J；相当于完全燃烧_____g酒精放出的热量.[c水=4.2×103 J/(kg·℃),q酒精=3.0×107 J/kg]21．如图所示是电扇中的一个自我保护装置：当电扇不慎被碰发生倾斜或倾倒时,小球就会滚向一侧使电路断开,起到保护作用.装置中的小球应该选用____________材料制作(选填“导体”“半导体”或“绝缘体”).当电扇不慎被碰发生倾斜或倾倒时,以小球为参照物,固定杆是____________(选填“运动”或“静止”)的.22．小明将电水壶插头连接在如图的三孔插座上,电水壶正常工作,同时电水壶外壳与____________相连,此时将台灯连接到图中两孔插座上,闭合开关后灯不亮,原因是_________________.之后,小明成功的排除了故障.23．当某导体两端的电压是6 V时,通过它的电流是0.3 A,则该导体的电阻是________Ω；当它两端电压为2 V时,通过它的电流变为________ A.24．如图甲所示,当开关S由接点1转到接点2时,电压表示数变化如图乙所示,则灯泡L2两端的电压是________V,电源电压是________V.25．电子式电能表表盘上标有“3 000 imp/(kW·h)”字样,将某用电器单独接在该表上工作20 min,电能表指示灯闪烁了300次.该用电器在上述时间内消耗的电能为______kW·h,它的电功率是__________W.三、作图和实验题26．请将下面的家庭电路连接完整,要求电路符合家庭安全用电,且电灯能正常工作,插座能正常供电.27．如左图所示,用加热器给初温均为20 ℃的甲、乙液体加热(m甲<m乙),两种液体每秒吸收的热量相同.这两种液体的温度—加热时间的图线如右图.(1)某时刻温度计示数如左图所示,此时乙的温度为__________℃.(2)甲液体第30 s的内能_________第35 s的内能(选填“大于”、“等于”、“小于”).(3)小明根据右图中0至30 s图线及题目所给信息得出：甲液体的比热容比乙液体的大.你认为小明的说法是否正确?__________你的判断依据是什么?___________________________________________________________28．如图甲所示,实验桌上的实验器材有：电压为3 V的电源、开关、符合实验要求的滑动变阻器、已调零的电流表和电压表、待测电阻各一个,导线若干.用实验桌上的实验器材,测量电阻待测R的阻值.请按要求完成下列实验内容：(1)用笔画线代替导线,将图甲的实物电路连接完整.(2)连接电路时,闭合开关前,变阻器的滑片P应置于最________端.(选填“左”或“右”)(3)闭合开关,将滑动变阻器的滑片P移到某处,电压表及电流表的示数分别如图乙、丙所示,则电压表的示数为________V,电流表的示数为________A.(4)计算得出电阻R的阻值为________Ω.29．如图甲是测定小灯泡电功率的实验电路图,电源由两节干电池组成,电压表有0～3 V和0～15 V两个量程,小灯泡额定电压为2.5 V.(1)实验中电压表应选用________V的量程,闭合开关前,滑片P应放在滑动变阻器的________端.(填“左”或“右”)(2)闭合开关后发现灯不亮,电流表没有示数,电压表示数约等于 3 V,则故障可能是____________________________.(3)排除故障后,根据实验测得的数据,画出了小灯泡的电流随电压变化的图象,如图所示,分析图象：小灯泡的额定功率是_______W,当小灯泡两端的电压为 1 V时,小灯泡的电阻为______Ω.(4)小灯泡的电流随电压变化的图象不是一条直线,这是因为______________________.四、计算题30．如图所示,电源电压恒定,R1=20 Ω,闭合开关S,断开开关S1,电流表示数是0.3 A；若再闭合S1,发现电流表示数变化了0.2 A.求(1)电源电压是多大?(2)电阻R2的阻值是多少?31．如图所示,一灯泡L标有“12V 6 W”字样,接入电路中,电源电压保持不变,灯泡灯丝电阻不随温度而改变,闭合开关S,当滑动变阻器滑片P移到b端时,电压表示数为5 V,当滑动变阻器滑片P移到ab的中点时,电压表示数为3 V,求：(1)灯丝电阻值是多少?(2)灯泡L正常发光时,在10 min内消耗的电能是多少千瓦时?(3)电源电压是多少?(4)滑动变阻器的最大阻值是多少?32．如图为电热水器的简化电路,它有加热和保温功能.R1和R2是两根电热丝,S为温控开关,1、2为开关的两个触点,当水温低于某个下限温度或高于某个上限温度时,S在两个触点间自动切换,使水温维持在设定的范围.已知热水器的加热功率为400 W,保温功率为100 W,忽略温度对电阻的影响.(1)开关与触点1连通时,热水器处于_______状态；与触点2连通时,处于______状态.(填“加热”或“保温”)(2)R1=______Ω,R2=_______Ω.(3)在使用过程中,若热水器10 min消耗电能1.2×105 J,请通过计算具体说明：在这段时间内热水器处于何种工作状态,并求出相应状态下的工作时间.参考答案1．C[解析]由于烟分子在空气中进行扩散,做无规则运动,所以小明也可以吸到空气中的烟,故选C.2．C[解析]A 、热量是一个过程量,不能说含有多少热量,故A 错误；B 、内能大小与物体的运动速度无关,故B 错误；C 、做功和热传递都能改变内能,故C 正确；D 、一切物体在任何温度下都有内能,故D 错误；故选C.3．C[解析]由表中数据知道铜的熔点是1 083 ℃,锡的熔点是232 ℃,熔化铜不能用锡做的器皿,故A 错误；由表中数据知道纯水和煤油的密度(ρ水>ρ煤油),因为m V ρ=,m 水 =m 煤油,所以V 水<m 煤油,故B 错误；根据Q 放=cm Δt ,放出热量相等,c 1m 1Δt 1=c 2m 2Δt 2,因为m =ρV ,体积相同,所以c 1ρ1Δt 1=c 2ρ2Δt 2,111222Δ0.681Δt c t c ρρ=≈<,所以铜块温度降低的少、铝块温度降低的多,故C 正确；由表中数据知道水和干泥土的比热容(c 水>c 土),因为Q 吸=cm Δt ,质量相同的水和干泥土,吸收相等热量,水温度的升高值小,干泥土温度升高得较多,故D 错误. 4．D[解析]汽油机顶部是个火花塞,故B 错误；图中两气门都关闭,火花塞点火,活塞下行,汽缸容积变大,是做功冲程；高温高压燃气推动活塞做功,将内能转化为机械能,故AC 错误,故选D.5．D[解析]A 、热机效率是有效利用的能量与燃料完全燃烧放出的总能量之比,功率是功与时间的比值,二者没有关系,故A 错误；BCD 、热机的效率越高是指燃料释放的内能转化为机械能的百分比越大,故D 正确,BC 错误.故选：D.6．C[解析]A 、用丝绸摩擦过的玻璃棒因失去电子而带正电；故A 的说法正确；B 、摩擦起电的实质是电荷的转移,即电子的转移；故B 的说法正确；C 、电荷的定向移动形成电流；故当导体中的自由电荷发生定向移动时,才能形成电流；故C 的说法不正确；D 、不容易导电的物体叫绝缘体；绝缘体容易带电.故D 的说法正确；故选：C.7．C[解析]电视机主要是把电能转化为声能和光能,不是利用电流热效应工作的,故A 错误；电风扇主要是把电能转化为机械能,不是利用电流热效应工作的,故B 错误；电饭锅工作时是把电能转化为内能,是利用电流热效应工作的,故C 正确；洗衣机主要是把电能转化为机械能,不是利用电流热效应工作的,故D 错误；故应选C.8．B[解析]光控开关、声控开关和电灯是串联的,光控开关、声控开关同时闭合时电路形成通路,电灯发光.故选：B.9．B[解析]在电阻不变时,电流与电压成正比,电流随电压的变化关系为一过原点的直线,只有B正确.故选B.10．B[解析]由题知,开关S闭合后,灯L1、L2都能正常工作,如果甲、乙两个电表任何一个为电流表,将会形成短路,因此甲、乙两个电表都为电压表,此时灯L1、L2串联,电压表甲测量L2两端电压,电压表乙测量电源电压；因为串联电路两端电压等于各部分电压之和,并且甲、乙两个电表的示数之比是2:3,所以灯L1、L2两端电压之比：U1:U2=(3–2):2=1:2；又因为串联电路电流相等,由I=U/R可得两灯的电阻之比：R1:R2=U1:U2=1:2.故选：B.11．D[解析]如果灯L1断路,电流表示数变为零,A不符合题意；如果灯L2断路,电流表示数变为零,B不符合题意；如果灯L1短路,电压表示数变为零,C不符合题意；如果灯L2短路,电压表测量电源电压,示数变大；电路总电阻减小,电路电流增大,电流表示数增大,D符合题意,故选D.12．D[解析]由电路图知,两个灯泡串联,A、A1都测电路中电流,V1测L1两端电压,V测电源电压,因为串联电路中电流处处相等,所以A1、A的示数相等,都为0.2 A,故C错误,D正确；串联电路中总电压等于各部分两端电压之和,即U=U1+U2,所以,V1的示数为6 V,则V的示数一定大于6 V,但不一定等于12 V(两灯的规格可能不同),故AB错误.故选：D.13．B[解析]由图可知,电阻R1、R2串联在电路中,串联电路中各处都相等,故CD错误；两电阻两端电流相等,R1>R2．由I=U/R可知U1>U2,故A错误,B正确.故选B.14．B[解析]由电路图可知,丙中电阻并联后与甲、乙中的电阻串联,它们的通电时间相等,因串联电路中各处的电流相等,并联电路中干路电流等于各支路电流之和,所以,I甲=I乙>I丙,由图可知,乙的电阻大于甲的电阻,通过甲的电流等于乙的电流,由Q=I2Rt可知,甲产生的热量小于乙产生的热量,甲产生的热量大于丙产生的热量,则乙中电阻产生的热量最多,空气吸收的热量最多,U形管中两侧的液面高度差最大.15．D[解析]由题,甲、乙两灯泡串联后接入家庭电路,因为串联电路各处的电流相等,所以通过两灯泡的电流相等.又因为灯泡的亮暗取决于实际功率的大小,且甲灯比乙灯亮,所以甲灯泡的实际功率比乙大；根据P=I2R可知,甲灯泡的电阻比乙大.已知两灯泡的额定电压相等,根据P=U2/R可知,甲灯泡的额定功率比乙小；故选D.16．C[解析]由电路图可知,定值电阻R0与滑动变阻器R x串联,电流表串联在电路中,电压表测R0两端的电压；当油量增加时,浮标上移,在杠杆的作用下滑片下移,变阻器R x接入电路的电阻减小,电路中的总电阻减小,故A错误；由I=U/R可知,电路中的电流增大,即电流表的示数增大,故B 错误；由U =IR 可知,R 0两端的电压增大,即电压表的示数增大,故C 正确；因串联电路中总电阻等于各分电阻之和,所以,电路中的电流：I =0xU R R +,电压表的示数U 0=IR 0=0xU R R +R 0,因U 0与R x 不成正比,所以,电压表改装成油量表时,刻度不均匀,故D 错误；故应选C.17．D[解析]A 、家庭电路中同时工作的用电器越多,相当于增大了横截面积,故总电阻越小.故A 错；B 、在家庭电路中,因电流过大原因有：电路中发生短路故障；电路中用电器的总功率过大,造成干路电流过大,所以B 错.C 、家庭电路中不安装保险丝,那么发生短路时,电流不通过用电器,用电器不会烧坏,故C 错；D 、电炉在使用时,电炉丝和导线串联,I 电炉丝=I 导线,通电时间t 相同,因为Q =I 2Rt ,R 电炉丝＞R 导线,所以电流产生的热量Q 电炉丝＞Q 导线,从而出现电炉丝放出大量的热,而输电导线几乎不发热的现象；故D 正确.故选D. 18．A[解析]A ．安全用电的基本原则是不接触低压带电体,不靠近高压带电体,所以A 选项是正确的；B ．水是导体,因此用湿布擦带电的插座是很危险的,故B 错误；C ．通电导线接触高温物体,导线的绝缘层很容易被烤化,失去绝缘性能,故C 错误；D ．在高压线下钓鱼,是很危险的,鱼线很容易缠绕在高压线上导致人触电,故D 错误.19．热传递 扩散[解析]如图甲所示,在蒸笼上蒸熟过程,栲栳栳吸收水蒸气的热量,所以是通过热传递的方式改变了栲栳栳的内能.将调配好的调料浇在栲栳栳上,如图乙所示,远远都能闻到诱人的香味,这是扩散现象,由分子不停运动而形成的.20．4.2×105 14[解析]50 kg 水温度升高 2 ℃吸收的热量：354.210J/kg 50kg 41J 2.20Q cm t =∆=⨯⋅⨯⨯=⨯吸（℃）℃；∵Q Q mq ==吸放∴需要酒精的质量：574.210J 0.014kg 14g 3.010J /kgQ m q ⨯'====⨯放. 21．导体 运动[解析]小球就会滚向一侧使电路断开,起到保护作用,小球起到断开或闭合电路的作用,应该选用导体材料制作；当电扇不慎被碰发生倾斜或倾倒时,以球为参照物,固定杆和小球的相对位置发生变化,此时固定杆是运动的.22．保护接地线 台灯所在支路开路[解析]电热水壶接入电路时需用三孔插座,电水壶正常工作,同时电水壶外壳与保护接地线相连,防止发生漏电事故；此时将台灯连接到两孔插座上,电热水壶与台灯并联,闭合开关后灯不亮,说明台灯所在支路开路.23．20 0.1[解析]由I =U R可得,导体的电阻：R =6V 0.3A U I ==20 Ω；因电阻是导体本身的一种性质,与导体两端的电压和通过的电流无关,所以,当它两端电压为2 V 时,导体的电阻仍为20 Ω不变,此时通过的电流：I ′=2V 20ΩU R '==0.1A. 24．4 6[解析]由电路图可知,当S 接1时,电路为L 1的简单电路,电压表测电源的电压,由图乙可知,电源的电压U =6 V,当S 接2时,两灯泡串联,电压表测L 1两端的电压,电流表测串联电路的电流；由图乙可知,U 1=2 V,故灯泡L 2两端的电压是：U 2=6 V ﹣2 V=4 V.25．0.1 300[解析]由“3 000 imp/(kW·h)”知道,电路中每消耗1 kW·h 的电能,指示灯闪烁3 000次.所以当指示灯闪烁300次时,消耗的电能是：W =0.1 kW·h,由于工作时间是：t =20 min=1 200 s,所以,它的电功率是：P=W/t =0.1 kW·h/20 min=3.6×105 J/1 200 s=300 W. 26．27．(1)58 (2)小于 (3)正确 由题意可知0~30 s 甲、乙所吸收的热量Q 吸相同,由图可知温度变化Δt 也相同,由Q cm t =∆吸可知,因为m 甲<m 乙,所以c 甲>c 乙.[解析](1)由图可知,温度计的分度值是1 ℃,所以此时乙的温度为58 ℃；(2)因为甲液体一直在吸收热量,所以第30 s 的内能小于第35 s 的内能；(3)小明的说法正确,由题意可知0~30 s 甲、乙所吸收的热量Q 吸相同,由图可知温度变化Δt 也相同,由Q cm t ∆吸＝可知,因为m 甲<m 乙,所以c 甲>c 乙.28．(1)如下图所示.(2)左(3)2.5 0.5 (4)5[解析](1)电源电压为3 V,电压表选用小量程与电阻并联,如下图所示.(2)连接电路时,闭合开关前,变阻器的滑片P应置于阻值最大处,即最左端；(3)闭合开关,将滑动变阻器的滑片P移到某处,电压表及电流表的示数分别如图乙、丙所示,电压表选用小量程,分度值为0.1 V,则电压表的示数为 2.5 V,电流表选用小量程,分度值为0.02 A,电流表的示数为0.5 A.(4)由欧姆定律,R的阻值为：R=2.5V0.5AUI=5 Ω.29．(1)0~3 右(2)灯泡断路(3)0.75 5 (4)灯丝电阻随温度的升高而增大[解析](1)由电路图知道,电压表与灯泡并联,又因为小灯泡的额定电压为2.5 V,所以电压表选择0~3 V的量程；为了保护电路中各元件,闭合开关前,应将滑动变阻器的滑片移至阻值最大处,即最右端.(2)因为小灯泡熄灭,且电流表无示数,所以电路中某处可能出现了断路；又因为电压表的示数是3 V,所以小灯泡处发生断路.(3)当小灯泡两端电压为2.5 V时,从乙图中读出此时电流为I=0.3 A；故小灯泡的额定功率为P=UI=2.5 V×0.3 A=0.75 W；当小灯泡两端电压为1 V时,从乙图中读出此时电流为I′=0.2 A,所以小灯泡此时的电阻为R=U′/I′＝1 V/0.2 A＝5 Ω；(4)由乙图知道灯丝电流随电压的升高而增大,但小灯泡的电流随电压变化的图象不是一条直线,说明小灯泡的电阻不是定值,即灯丝的电阻随温度的变化而变化.30．(1)闭合S,断开S1时,电路为R1的简单电路,由UIR=可知,电源的电压U=U1=I1R1=0.3 A×20 Ω=6 V；(2)若再闭合S1时,两电阻并联,则U2=U=6 V,电流表示数的变化量即为R2支路的电流,则I2=0.2A；由UIR=可知,226V300.2AURI===Ω.31．(1)因为灯泡L标有“12 V 6 W”字样,所以,由P=U2/R知道,灯丝电阻值：R L=2212V24Ω6WUP==；(2)根据题意知道,灯泡的额定功率：P=6 W=0.006 kW,灯泡正常发光的时间：t=10 min=1/6 h,在10 min内灯泡消耗的电能：W=P额t=0.006 kW×1/6 h=0.001 kW·h；(3)由图知道,灯泡和滑动变阻器串联,电压表测量滑动变阻器两端的电压,设电源电压为U,滑动变阻器的最大阻值为R,则当P在b点时,滑动变阻器接入电路的电阻最大,且此时电压表示数是5 V,电路在的电流：I=(U−5 V)/R L=5 V/R当P在中点时,滑动变阻器有一半电阻接入电路,且电压表示数是3 V,同理可得：U−3 V/R L=3 V/(R/2)故解得电源电压：U=15 V；(4)将U=15 V代入(U−5 V)/R L=5 V/R解得,滑动变阻器的最大阻值：R=12 Ω.32．(1)加热保温(2)121 363 (3)加热200 s,保温400 s[解析](1)如图电路,开关与触点1连通时,只有R1接入电路工作,电阻较小,根据2UPR=知,此时功率较大,热水器处于加热状态；与触点2连通时,两电阻串联,电阻较大,功率较小,处于保温状态.(2)加热功率为400 W,根据2UPR=得,R1的阻值为：()221220V=121Ω400WURP==加热；保温功率为100 W,根据2UPR=得,总电阻为：()22220V=484Ω100WURP==保温则R2的阻值为：21484Ω121Ω=363ΩR R R=-=-.(3)热水器10 min即600 s消耗电能1.2×105 J,根据W Pt=得：()5600s 1.210J W P t P t=+-=⨯加热保温,解得：200st=,则保温时间为：t'=-；即加热时间为200 s,保温时间为400 s.600s200s=400s。
