计算书CALCULATION DOCUMENT项目编号：18-AA-002项目名称：学校项目设计阶段：施工图子项编号：01 02 03 04子项名称：设计专业：给排水计算内容：给排水系统、消防系统一、工程概述本项目设计两块规划用地，北侧为XH0205-08地块，南侧为XH0205-10地块。

南地块布置学习中心，北地块南侧设置中小学校，北侧设置校区宿舍。

中小学校总地上建筑面积76,050平米，5层，最高点建筑檐口高度24.45m校区宿舍总地上建筑面积10,157平米，7层，最高点建筑檐口高度24.45m学习中心总地上建筑面积9,724平米，2层，最高点建筑檐口高度11.35m二、生活给水系统1．水压：基地内水压按0.20Mpa考虑。

2．生活用水量3．给水系统分区（1）二层及以下楼层生活用水采用市政压力直接供水。

市政自来水水压暂按0.25Mpa设计。

（2）三层及以上生活用水采用“水箱-变频恒压系统”供水。

（3）在中小学校地下一层设置生活泵房，泵房内设置1只有效容积为20立方米的生活水箱；一套变频恒Q=18m3/h H=50m N=4.0KW 两用一备。

4．生活泵房（1）水箱水箱容积为变频供水楼层用水量的25%，V=（51+54.6+16）*0.6*0.25=18.24m3。

（2）变频恒压给水系统计算公式qg=0.2ɑ×sqrt(N)+1.2两用一备）。

三、热水系统：1．热水供应范围及方式：泳池淋浴: 采用”太阳能+燃气热水器辅助加热”系统。

宿舍淋浴：采用”太阳能+燃气热水器辅助加热”系统。

食堂热水：采用容积式燃气热水器供应系统。

2．热水用水量及耗热量：北地块：最高日热水用量22.9 m3/d；设计小时耗热量680.7KW。

4．导流型容积式水加热器总传热面积F(m2)=20.52m2 5． 热水系统北地块:厨房设置3台商用容积式燃气热水炉（单台参数：输入负荷99kw/储水容积322L/效率>88%/），直接供应厨房生活热水。

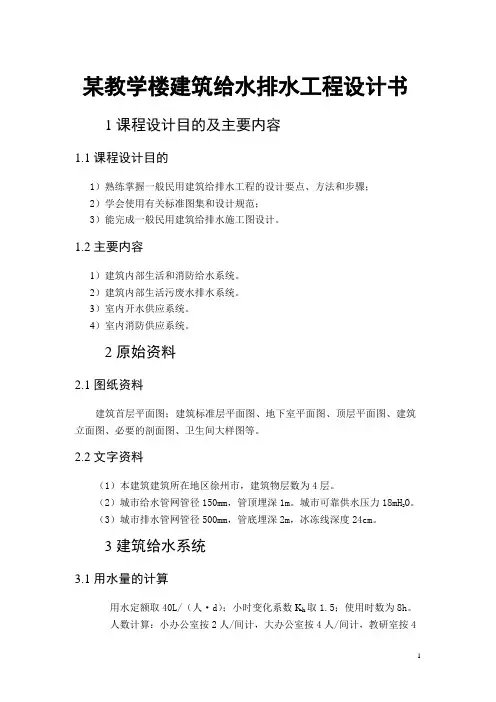

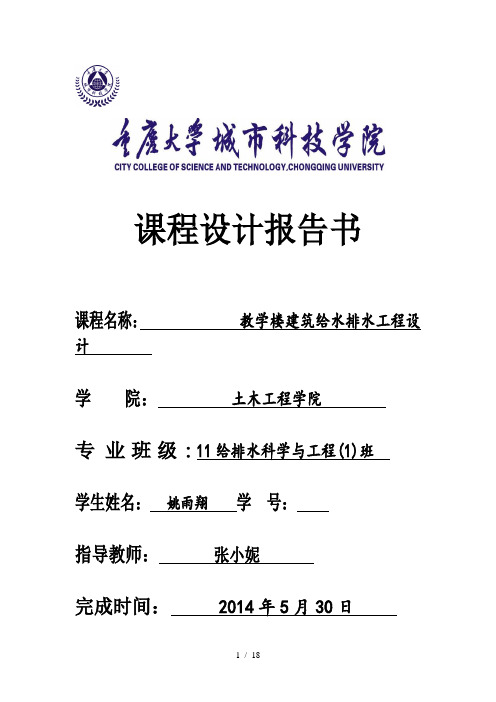

课程设计报告书课程名称：教学楼建筑给水排水工程设计学院：土木工程学院专业班级:11给排水科学与工程(1)班学生姓名：姚雨翔学号：指导教师：张小妮完成时间：2014年5月30日课程设计任务书设计（论文）中文题目：重庆某高校教学楼建筑给水排水工程设计某教学楼给水排水工程设计计算书一．设计说明1.工程概况本工程为重庆大学城市科技学院主教学楼本工程建筑等级Ⅱ级，耐火等级：Ⅱ级，本工程抗震按７度设防2.设计内容生活给水、生活排水。

3.设计依据１．《建筑给水排水设计规范》ＧＢＪ１５－８８。

２．《建筑给水排水设计手册》３．《给水排水制图标准》ＧＢ／Ｔ５０１０６－２００１４．《建筑排水硬聚氯乙烯管道工程技术规程》ＣＪＪ／Ｔ２９－９８５．《建筑设备专业设计技术措施》６．《05s1系列建筑标准设计图集》ＤＢＪＴ０２－２２－９８７．建筑学专业提供的平面、立面和剖面图4.系统划分１．给水系统：生活给水利用外网压力直接供水。

２．排水系统5.管材１．生活冷水管道采用ＰＰ－Ｒ管，热熔连接。

２．排水管采用Ｕ－ＰＶＣ管（防酸），6.防腐及保温１．吊顶内的给排水管道采用聚苯乙烯泡沫塑料制品保温，保温厚度：２０ｍｍ，7.设计参数１．单位用水定额：４５Ｌ／人ｄ，最高日生活用水量：１１．２５吨／日最高小时生活用水量：３．２吨／小时，小时变化系数２．３，8.其它说明1．本设计标高以米计，其余以毫米计。

2．排水立管与排水出户管连接处采用两个４５度弯头相连接，以利排水。

3．给水系统试验压力0.6ＭＰａ，详见《建筑给水排水及采暖工程施工质量验收规范》（ＧＢ５０２４２－２００２）的规定。

4．隐藏或埋地的排水管应做闭水试验，其灌水高度不低于底层地面高度，满水１５分钟液面下降后，再灌满延续５分钟，液面不下降为合格。

5．所有三通均采用９０度顺水斜三通。

6．排水管凡遇９０°弯均采用２×４５°自带清扫口的弯头连接。

7．排水支管大于２米增设伸缩节。

建筑工程学院2019届本科毕业论文（设计）工作任务下达书专业土木工程学号姓名现将毕业设计任务下达书发给你，主要内容如下：一、毕业论文（设计）题目辅助教学楼二、基本要求设计内容包括两部分：1、建筑设计部分2、结构设计部分通过该设计应初步掌握建筑设计、结构设计的一般原则，步骤和方法；能综合运用已学过的知识，培养综合分析问题、解决问题的能力，以及相应的设计技巧；同时还应培养设计工作中实事求是，严格准确的科学态度和作风。

在通过调查及收集有关资料的基础上，正确选择设计方案，独立完成任务书要求的该楼的施工图设计，并提交出规定的技术文件。

要求采用钢筋砼全框架结构，所有题目均应按规范要求进行设计。

（一）、设计依据1．工程概况：建筑面积为：4716m2左右，层数5层，主导风向为南风。

本工程耐火等级为二级，建筑使用年限为：50年。

结构形式为钢筋混凝土框架结构。

2．工程地质条件：（1）场地在勘察期间静止地下水位线在-6米处，地下水对混凝土不具侵蚀性。

（2）土工试验成果简表：土层土分类名称土层状态土层厚度（m）承载力特征值f ak（kPa）重度(kN/m3)压缩模量E s（MPa）1 杂填土杂填土和耕土0.5 162 粉砂黄褐-褐灰色 2 100 18 12.03 粉土褐黄色，湿，稍密 3 120 18.7 12.84 粉质粘土褐灰色，饱和 3 120 19 12.9 （3）场地抗震设防烈度为7度，设计基本地震加速度值为0.1g。

场地类别为II 类建筑场地。

（4）拟建场地标准冻结深度为0.8米。

3．设计荷载：（1）基本风压0.40kN/m2。

（2）基本雪压0.35kN/m2。

（3）楼面、屋面荷载及常用材料和构件重量见《建筑结构荷载规范》（GB50009-2001）。

三）设计要求建筑设计部分：合理的功能分区、人流组织。

符合现行防火规范、安全的人流疏散组织。

具有特色的引导方式，各区各自独立。

在用地范围内合理布置室外环境。

建筑体形统一、比例恰当、造型现代。

5层办公楼建筑给排水设计说明书一、设计目标和原则：1.确保建筑物内外的给水和排水系统安全、可靠、高效运行。

2.满足建筑物内部的各类用水需求，并保证用水量合理、节约。

3.保证排水系统的畅通，避免堵塞和漏水现象。

4.符合国家相关法律法规和标准要求。

二、建筑物的给水系统设计：1.给水管道布置：(1)根据建筑物的功能和各楼层的用水需求，合理布置给水管道，确保各个用水点的供水压力和流量。

(2)尽量采用垂直立管和分支管的布置方式，减小管道的长度和压力损失。

(3)采用合适的管径和材料，保证管道系统的强度和耐久性。

(4)将给水管道与其他管道（如电缆管道）进行合理隔离，避免相互干扰。

2.给水设备选型：(1)根据建筑物的用水需求和供水压力要求，选用合适的水泵、水箱和水箱控制系统。

(2)水泵的选型应考虑到建筑物的总用水量、峰值用水量和压力要求。

(3)水箱的容积应根据建筑物的储水需求确定，并采取合适的防止水质污染的措施。

三、建筑物的排水系统设计：1.排水管道布置：(1)根据建筑物的功能和各楼层的排水需求，合理布置排水管道，确保各个排水点的排水能力。

(2)采用合适的管径和坡度，保证排水管道的流速和自洁能力。

(3)将排水管道与其他管道（如电缆管道）进行合理隔离，避免相互干扰。

(4)设立合理的检查井和排气阀，方便排水系统的检修和排气。

2.排水设备选型：(1)根据建筑物的排水需求和流量要求，选用合适的污水泵、隔油池和排水阀。

(2)污水泵的选型应考虑到建筑物的总排水量、峰值排水量和扬程要求。

(3)隔油池的容积应根据建筑物的油水分离需求确定，并采取合适的防止污染的措施。

四、消防给排水系统设计：1.根据建筑物的消防需求，设计合适的消防给水系统和消防排水系统。

2.消防给水系统应满足建筑物内部各个消防栓和喷淋系统的供水压力和流量要求。

3.消防排水系统应保证消防栓和喷淋系统的排水能力，以及排水管道的防冻措施。

五、施工和验收要求：1.施工过程中应按照相关设计要求和标准进行施工，保证给排水系统的质量和安全。

工程计算书给排水专业工程名称工程项目工号分号计算人校正人审核人日期一、生活给水系统计算：市政给水水压为0.20Mpa；1、生活用水水压计算：（1）最不利卫生洁具所需水压估算：本工程为三层办公楼，三层卫生间淋浴器为最不利卫生洁具，三层地面标高为：H1=7.8m，管道埋深H2=1.20m，卫生洁具安装高度H3=1.8m，洁具出流最小水头H4=0.05Mpa=5m，管道沿程阻力H5=3m，则给水管道入户口处所需水压H=H1+H2+H3+H4+H5=7.8+1.20+1.8+5+3≈19m；（2）给水系统：本工程室内给水由室外市政管网直接供水。

2、生活用水秒流量计算：计算公式：设计秒流量：aqN)L(/2.0sggq g--------计算管段的设计秒流量（L/s）；N g-------计算管段的卫生器具给水当量总数；a---------根据建筑物用途而定的系数，a=1.5。

3、设计参数：4、给水管设计秒流量及管径：二、中水给水系统： 1、计算公式： 同给水计算公式 2、设计参数：3、中水管设计秒流量及管径：三、排水系统： 1、计算公式： 设计秒流量：maxp N 12.0q q p+=αq p ---------计算管段的排水设计秒流量（L/s ）; α---------根据建筑物用途而定的系数，α=2.0； N p ---------计算管段的卫生器排水当量总数；q max -------计算管段上最大一个卫生器具的排水流量（L/s ）； 2、设计参数：3、排水管设计秒流量及管径：四、室内灭火器计算：本工程是综合楼，属于中危险级A 类火灾。

保护面积为332.91平方米，根据《建筑灭火器配置设计规范》GB50140-2005规定，本工程单位灭火级别最大保护面积为U=75m 2/A ，灭火器配置设计计算如下：A U S KQ 57591.3320.1≈⨯==，按中危险级最低配置基准选用干粉磷酸铵盐手提式灭火器，型号为MF/ABC3，共4具，实际配置级别为8A,灭火距离小于20米，符合规范要求。

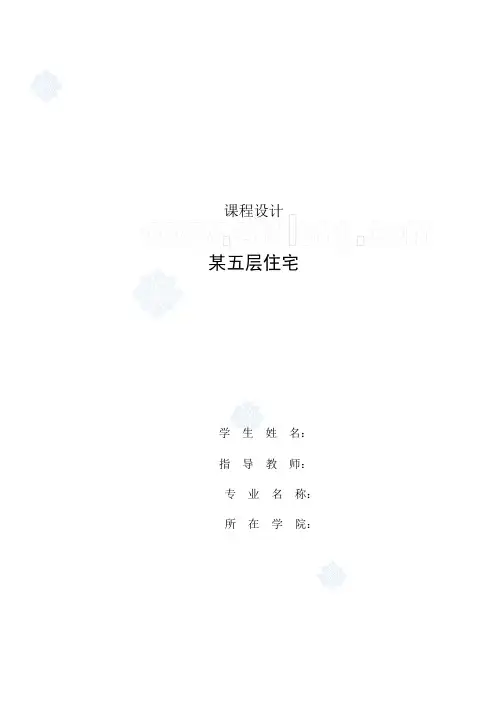

课程设计某五层住宅学生姓名：指导教师：专业名称：所在学院：目录目录 (I)第一章概论 .................................................................................................................... - 1 -1.1工程概况 ............................................................................................................. - 1 -1.2设计依据和范围 ................................................................................................. - 1 -1.2.1课程设计的范围 ....................................................................................... - 1 -1.2.2课程设计内容与要求 ............................................................................... - 1 -1.3引用规范和标准 ................................................................................................. - 1 - 第二章水量计算 ............................................................................................................ - 2 -2.1生活用水量 ......................................................................................................... - 2 -2.1.1用水量定额及时变化系数 ..................................................................... - 2 -2.1.2用水单位数 ............................................................................................... - 2 -2.1.3最高日用水量 ........................................................................................... - 2 -2.1.4最高日平均时用水量 ............................................................................... - 2 -2.1.5最高日最大时用水量 ............................................................................... - 2 -2.2污水排水量 ......................................................................................................... - 2 - 第三章系统论证 ............................................................................................................ - 3 -3.1 系统概述 ............................................................................................................ - 3 -3.1.1 生活给水系统 .......................................................................................... - 3 -3.1.2 污水排水系统 .......................................................................................... - 3 -3.2 系统方案论证 .................................................................................................... - 3 -3.2.1 生活给水系统 .......................................................................................... - 3 -3.2.2污水排水系统 ........................................................................................... - 3 - 第四章器材、设备的选择............................................................................................ - 4 -4.1给水系统管材及管件的选择 ............................................................................. - 4 -4.1.1给水管材及管件 ....................................................................................... - 4 -4.1.2安装标准 ................................................................................................... - 4 -4.1.3施工要求 ................................................................................................... - 4 -4.2排水系统管材及管件的选择 ............................................................................. - 4 -4.2.1排水管材及管件 ....................................................................................... - 4 -4.2.2施工要求 ................................................................................................... - 4 - 第五章水力计算 ............................................................................................................ - 6 -5.1给水系统 ............................................................................................................. - 6 -5.1.1设计秒流量 ............................................................................................... - 6 -5.1.2分户水表的安装 ....................................................................................... - 8 -5.1.3总水表的安装 ........................................................................................... - 9 -5.1.4系统所需压力的计算 ............................................................................... - 9 -5.2排水系统 ............................................................................................................ - 9 -5.2.1公式及参数的选用 ................................................................................... - 9 -5.2.2横支管水力计算 ..................................................................................... - 10 -5.2.3立管水力计算 ......................................................................................... - 13 -5.2.4立管底部和排出管计算 ......................................................................... - 14 - 第六章工程验收标准.................................................................................................. - 15 -5.1给水系统 ........................................................................................................... - 15 -5.2排水系统 ........................................................................................................... - 15 - 参考文献 ........................................................................................................................ - 16 -第一章概论1.1工程概况该工程位于辽宁省北部，冬季采暖温度为-13；最大积雪厚度为:500mm；最大动土深度为：1000mm；地下水位为：-5.5米；自来水干管DN300mm位于本楼北侧约20米，水压为：0.32MPa，埋深为：-1.4米；市政排水管DN500mm, 位于本楼北侧约25米；一层楼高3.6m，标准层楼高2.8m，顶层楼高2.9m，室内外高差1.1m；1.2设计依据和范围1.2.1课程设计的范围某五层单元式住宅的建筑给排水工程设计；包括：1)建筑给水工程（给水至外墙皮2米）；2)建筑排水工程（排水至出户第一个检查井）。

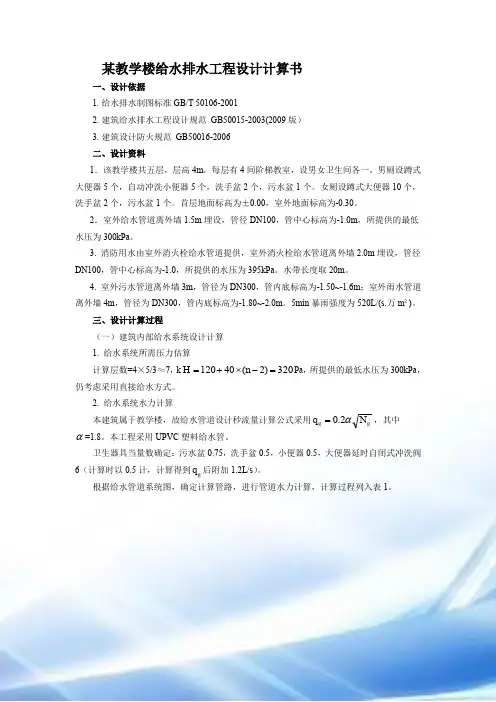

某教学楼给水排水工程设计计算书一、设计依据1. 给水排水制图标准GB/T 50106-20012. 建筑给水排水工程设计规范 GB50015-2003(2009版）3. 建筑设计防火规范 GB50016-2006 二、设计资料1．该教学楼共五层，层高4m ，每层有4间阶梯教室，设男女卫生间各一。

男厕设蹲式大便器5个，自动冲洗小便器5个，洗手盆2个，污水盆1个。

女厕设蹲式大便器10个，洗手盆2个，污水盆1个。

首层地面标高为±0.00，室外地面标高为-0.30。

2．室外给水管道离外墙1.5m 埋设，管径DN100，管中心标高为-1.0m ，所提供的最低水压为300kPa 。

3. 消防用水由室外消火栓给水管道提供，室外消火栓给水管道离外墙2.0m 埋设，管径DN100，管中心标高为-1.0，所提供的水压为395kPa 。

水带长度取20m 。

4. 室外污水管道离外墙3m ，管径为DN300，管内底标高为-1.50~-1.6m ；室外雨水管道离外墙4m ，管径为DN300，管内底标高为-1.80~-2.0m 。

5min 暴雨强度为520L/(s.万m ²)。

三、设计计算过程（一）建筑内部给水系统设计计算 1. 给水系统所需压力估算计算层数=4×5/3≈7，k 320)2(40120=-⨯+=n H Pa ，所提供的最低水压为300kPa ，仍考虑采用直接给水方式。

2. 给水系统水力计算本建筑属于教学楼，故给水管道设计秒流量计算公式采用g g N q α2.0=，其中α=1.8。

本工程采用UPVC 塑料给水管。

卫生器具当量数确定：污水盆0.75，洗手盆0.5，小便器0.5，大便器延时自闭式冲洗阀6（计算时以0.5计，计算得到g q 后附加1.2L/s ）。

根据给水管道系统图，确定计算管路，进行管道水力计算，计算过程列入表1。

表1教学楼给水管道水力计算表（计算管路）计算管段编号当量总数g N设计秒流量g q调整后设计秒流量g q管径DN流速v每米管长沿程水头损失i管段长度L管段沿程水头损失i h0-1 0.5 0.1 0.1 15 0.5 0.275 0.8 0.22 1-2 1.0 0.2 0.2 20 0.99 0.940 1.5 1.41 2-3 1.5 0.3 1.5 32 1.47 0.698 1 0.698 3-4 2 0.4 1.6 32 1.57 0.98 1 0.98 4-5 2.5 0.5 1.7 32 1.67 1.03 1 1.03 5-6 3 0.6 1.8 32 1.77 1.08 1 1.08 6-7 3.5 0.67 1.87 32 1.85 1.13 4.2 4.746 7-8 10 1.14 2.34 40 1.4 0.46 2.8 1.288 8-9 13.5 1.32 2.52 40 1.5 0.536 4 2.144 9-10 27 1.87 3.07 40 1.81 0.741 4 2.964 10-11 40.5 2.29 3.49 50 1.33 0.322 4 1.288 11-12 54 2.65 3.85 50 1.44 0.375 4 1.5 12-13 67.5 2.96 4.16 50 1.55 0.428 23 9.844 合计26.454计算局部水头损失：⨯=∑=∑3.0%30i j h h 26.454=7.936kPa 计算管路的水头损失：=+∑=)(2j i h h H 26.454+7.936=34.39kPa引入管设计秒流量=4.16L/s=14.97m ³/h ，选择水表型号LXS-50N ，过载流量为30m ³/h ，常用流量为15m ³/h ，水表水头损失给水系统所需压力为：5049.239.3410)117(4321+++⨯+=+++=H H H H H =266.88kPa ＜300kPa计算结果满足要求。

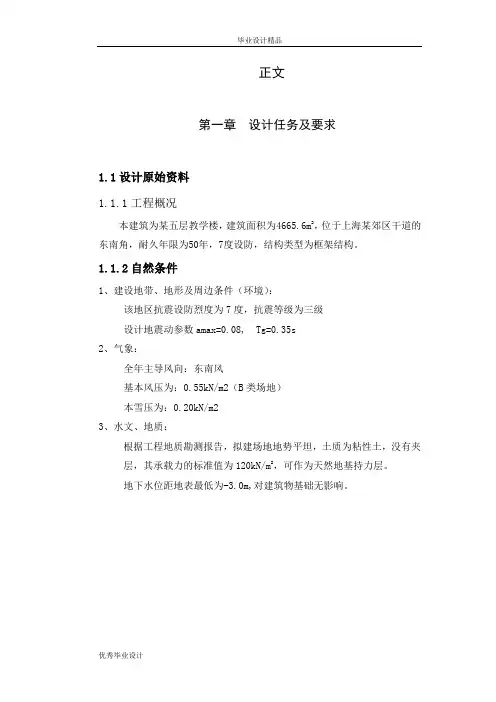

正文第一章设计任务及要求1.1设计原始资料1.1.1工程概况本建筑为某五层教学楼，建筑面积为4665.6m2，位于上海某郊区干道的东南角，耐久年限为50年，7度设防，结构类型为框架结构。
