尺寸公差等级

孔公差等级对照表

孔公差等级对照表是用于规定孔的尺寸公差的标准。以下是一种常见的孔公差等级对照表：

等级 公差范围（mm）

H7 +0.000 / -0.025

H8 +0.000 / -0.035

H9 +0.000 / -0.050

H10 +0.000 / -0.070

H11 +0.000 / -0.100

H12 +0.000 / -0.150

其中，H7是最常见的孔公差等级，适用于一般要求较高的场合。H8、H9、H10等级逐渐放宽了公差，适用于要求相对较低的场合。H11和H12等级适用于特殊要求的场合。

需要注意的是，孔公差等级对照表可能存在多种标准，具体使用时需要根据实际情况选择相应的标准。

角度公差等级对照表

角度公差是机械制造工艺中非常重要的一项指标，用于描述部件中不同部位之间的夹角误差。由于机械零件制造过程中难免会产生一定的误差，因此，要根据角度公差等级的要求，来选择相应的加工制造工艺和工具，以满足设计要求。

下面是角度公差等级对照表：

一、M等级角度公差：M等级角度公差是一种较高的等级要求，主要适用于高精度的零件制造。其精度要求为每百毫米不超过1秒。这种等级的角度公差需要采用较为精细的加工工艺和设备，以保证角度的精度和稳定性。

二、N等级角度公差：N等级角度公差适用于机械制造中较为普遍的角度公差要求。其精度要求为每百毫米不超过5秒。相比于M等级，这种等级的角度公差的要求较为宽松，因此适用范围更广。

三、P等级角度公差：P等级角度公差适用于精度要求相对较低的零件，其精度要求为每百毫米不超过15秒。这种等级的角度公差适用于一些普通的机械零件制造，要求不高，但还是需要保证角度的准确性。

四、Q等级角度公差：Q等级角度公差是一种相对较低的等级，适用于一些结构性体量较大的零部件，其精度要求为每百毫米不超过30秒。这种等级的角度公差一般不会对整个零件的功能造成影响，主要是为了保证其加工的准确性。

在实际的角度公差制造过程中，应根据角度公差等级要求，选择相应的加工工艺和设备，采用适当的加工方法，如铣削、钻孔等，以保证角度公差的精度和稳定性，确保制造出符合设计要求的零部件。

公差等级=1，2

用于精密量具，测量仪器和精度要求极高的精密机械零件，如高精度量规、样板平尺、工具显微镜等精密测量仪器的导轨面，喷油嘴针阀体端面，油泵柱塞套端面等高精度零件。

公差等级=3

用于0级及1级宽平尺的工作面，1级样板平尺的工作面，测量仪器圆弧导轨，测量仪器测杆等。

公差等级=4

用于量具、测量仪器和高精度机床的导轨，如0级平板，测量仪器的V型导轨，高精度平面磨床的微型滚动导轨，轴承磨床床身导轨，液压阀心等。

公差等级=5

用于1级平板，2级宽平尺，平面磨床的宽导轨、垂直导轨、立柱导轨及工作台，液压龙门刨床和六角车床床身的导轨，柴油机进、排气门导杆。

公差等级=6

用于普通机床导轨面，如普通车床、龙门刨床、滚齿机、自动车床等的床身导轨、立柱导轨、滚齿机、卧式镗床、铣床的工作台及机床主轴箱导轨、柴油机体结合面等。

公差等级=7

用于2级平板，0.02游标卡尺尺身，机床床头箱体，摇臂钻床底座工作台，镗床工作台，液压泵盖等。

公差等级=8

用于机床传动箱体，挂轮箱体，车床溜板箱体，主轴箱体，柴油机汽缸体，连杆分离面，缸盖结合面，汽车发动机缸盖，曲轴箱体等及减速箱壳体的结合面。

公差等级=9

用于3级平板、床溜板箱、立钻工作台、螺纹磨床的挂轮架，金相显微镜的载物台，柴油机汽缸体，连杆的分离面，缸盖的结合面，阀片的平面度，空气压缩机的汽缸体，液压管件和法兰的连接面等。

公差等级=10

用于3级平板，自动车床床身底面的平面度，车床挂轮架的平面度，柴油机汽缸体，摩托车的曲轴箱体、汽车变速箱的壳体、汽车发电机缸盖结合面、阀片的平面度，以及辅助机构及手动机械的支承面。

公差等级=11，12

用于易变形的薄片、薄壳零件，如离合器的摩擦片、汽车发电机缸盖的结合面、手动机械支架、机床法兰等。

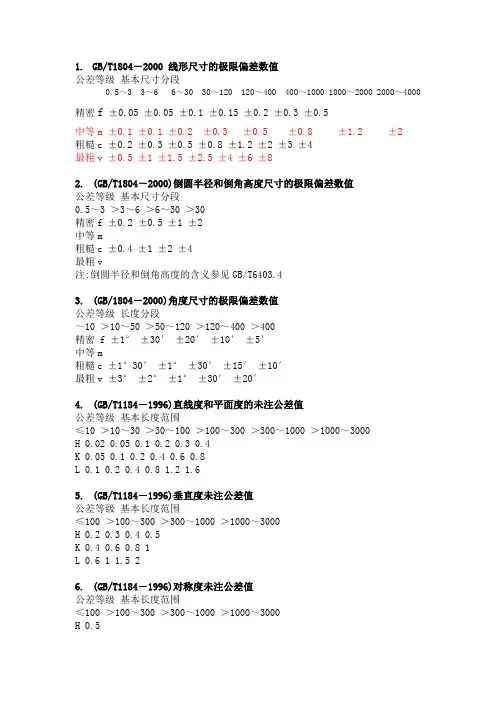

1. GB/T1804－2000 线形尺寸的极限偏差数值

公差等级 基本尺寸分段

0.5～3 3～6 6～30 30～120 120～400 400～1000 1000～2000 2000～4000

精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5

中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2

粗糙c ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4

最粗v ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8

2. (GB/T1804－2000)倒圆半径和倒角高度尺寸的极限偏差数值

公差等级 基本尺寸分段

0.5～3 ＞3～6 ＞6～30 ＞30

精密f ±0.2 ±0.5 ±1 ±2

中等m

粗糙c ±0.4 ±1 ±2 ±4

最粗v

注:倒圆半径和倒角高度的含义参见GB/T6403.4

3. (GB/1804－2000)角度尺寸的极限偏差数值

公差等级 长度分段

～10 ＞10～50 ＞50～120 ＞120～400 ＞400

精密 f ±1° ±30′ ±20′ ±10′ ±5′

中等m

粗糙c ±1°30′ ±1° ±30′ ±15′ ±10′

最粗v ±3° ±2° ±1° ±30′ ±20′

4. (GB/T1184－1996)直线度和平面度的未注公差值

公差等级 基本长度范围

≤10 ＞10～30 ＞30～100 ＞100～300 ＞300～1000 ＞1000～3000

H 0.02 0.05 0.1 0.2 0.3 0.4

K 0.05 0.1 0.2 0.4 0.6 0.8

L 0.1 0.2 0.4 0.8 1.2 1.6

5. (GB/T1184－1996)垂直度未注公差值

公差等级 基本长度范围

≤100 ＞100～300 ＞300～1000 ＞1000～3000

H 0.2 0.3 0.4 0.5
