ICT測試作業標準流程

(Quick Start)

ICT 編程技術指導書

(Technical Reference)

PART I ICT測試作業標準流程

(ICT操作密笈V6.10C)

I. 針床製作準備及注意事項 ........................................................................................................ 5

A. 治具(針床) ......................................................................................................................... 5

i. 治具製作須提供給治具廠商之資料 ........................................................................ 5

ii. 治具製作需注意事項 ................................................................................................ 5

B. 測試程式製作 .................................................................................................................... 7

II. 針床的安裝及程式匯入 ............................................................................................................ 8

A. 安裝針床 ............................................................................................................................ 8

B. 連接針床與開關卡排線 .................................................................................................. 11

C. 讀入測試檔案 .................................................................................................................. 12

i. 開啟ICT舊檔： ..................................................................................................... 12

ii. 匯入他廠程式： ...................................................................................................... 13

III. 參數的設定及注意事項 .......................................................................................................... 14

A. 測試參數的設定 .............................................................................................................. 14

i. 待測板參數 .............................................................................................................. 15

ii. O/S參數的設定 ...................................................................................................... 16

iii. TAJ設定參數 .......................................................................................................... 17

iv. 測試參數設定 .......................................................................................................... 18

B. 系統參數的設定 .............................................................................................................. 19

i. 壓床參數的設定 ...................................................................................................... 19

ii. 周邊參數設定 .......................................................................................................... 19

IV. 程式學習及偵錯 ...................................................................................................................... 20

A. 開短路學習(O/S Learning)及偵錯(Debug) .................................................................... 21

i. 測試項目設定 .......................................................................................................... 21

ii. O/S學習及偵錯 ...................................................................................................... 21

iii. 壓台上下測試 .......................................................................................................... 22

iv. 多片良品板交換進行測試 ...................................................................................... 23

B. 元件的學習及除錯 .......................................................................................................... 24

i. 參數的設定 .............................................................................................................. 24

ii. 元件自動學習、測試及除錯 .................................................................................. 24

iii. 壓台上下測試 .......................................................................................................... 25

iv. 多片良品板交換進行測試 ...................................................................................... 25

C. IC學習(IC Leaning)及偵錯(Debug) ............................................................................... 26

i. 參數設定 .................................................................................................................. 26

ii. IC自動學習及測試 ................................................................................................. 29

iii. 壓台上下測試 .......................................................................................................... 31

iv. 多片良品板交換進行測試 ...................................................................................... 31

合集下载

ICT操作要领

ICT操作要领

ICT測試作業標準流程

(Quick Start)

ICT 編程技術指導書

(Technical Reference)

PART I ICT測試作業標準流程

(ICT操作密笈V6.10C)

I. 針床製作準備及注意事項 ........................................................................................................ 5

A. 治具(針床) ......................................................................................................................... 5

i. 治具製作須提供給治具廠商之資料 ........................................................................ 5

ii. 治具製作需注意事項 ................................................................................................ 5

B. 測試程式製作 .................................................................................................................... 7

II. 針床的安裝及程式匯入 ............................................................................................................ 8

ICT在线测试仪操作指导书

ICT在线测试仪操作指导书

XX有限公司

ICT在线测试仪操作指导书

设备名称：ICT在线测试仪 机型：

项次 操作步骤 操作说明 操作条件及注意事项

1

2

3

开启机器

操作方法

关机 1-1顺时针旋转钥匙90度，使其不在“OFF”位置，将“自动/手动”按钮切换到手动位置（MANUAL），按下“CPU”和“ATE”两个开关，应见到指示灯亮，等1分钟左右，显示器出现初始画面，至此，开机成功。

2-1 针床安装：把所需测试机种的针床放置于针床座上，并将排线插入对应的插座，用针床框架固定好针床，放置被测板在针床上，然后在插上胶手指。

2-2 测试: 首先，打开测试程式，进入元件测试画面，将“自动/手动” 按钮切换到自动位置（AUTO）；然后，把被测板放在针床上，只需同时按下红色和绿色两个按钮，机器就会

自动完成所有的工作并报告结果；最后，取出被测板。至此，一块板测试完毕。

2-3 再放一块被测板，重复上一测试步骤。

3-1 退出测试程式，从开始功能表处关闭Windows系统，此时CPU开关会自动关掉，再按“ATE”按钮关机，反时针旋转钥匙90度，使其处在“OFF”位置，将“自动/手动” 按钮切换到手动位置。 1. 测试板应正确放在针床上，以免损坏针床。

2. 测试板时，同时按下红色和绿色两个按钮前一定要确保手或身体其他部分及其它物体不在压头板活动范围之内，以免造成伤害或损坏。

3. 测试时，遇有紧急情况，请马上按下红色按钮，压头板自动升起，再通知技术人员处理。

4. 测试人员应佩戴好防静电环。

备注：

编制： 审核： 核准： 版本：

ICT测试仪操作指导书

ICT测试仪操作指导书

深圳XXXX电子有限公司

SHENZHEN XXXX ELECTRONIC CO.,LTD

操 作 作 业 指 导 书

WORK INSTRUCTION SHEET 操 作 图 示

设备名称 ICT测试仪 设备型号 PTI816/JET-300NT

文件编号 XX/XX-016-002-05 版本号 A0

受控号 02 页次 1/1

一. 操作前准备

1. 找出被测产品的有关技术文件资料或承认书,明确被测产品的测试项目,技术要求和测试条件

2. 检查配套治具是否良好,检查仪器内部各部件是否连接良好.

二. 操作步骤:

1. 将仪器电源插头插入电源插座上,再将气管连接好.

2. 先后打开仪器电源和电脑电源,并按下显示器”POWER”钮.

3. 取配套治具,将其置于操作台槽位中定位,同时按下左右两个”DOWN”键,压头下降,将压头左右螺丝孔位与治具孔对齐,并将两个旋钮扭紧,然后再将底座治具四个螺丝锁紧固定于操作台槽位中.

4. 按”RESET”键,压头和下压治具上升,与底座治具分离.

5. 将数据排线按1-5(37系列)或1-7(46系列)顺序插入底座治具中.(如图示)

6. 双击显示器桌面上的ICT测试程序JET300W或PCB TEST,进入操作窗口,用鼠标单击”OPEN”钮,选择相应机型的程序打开.

7. 按各机型作业指导书开始测试.

三. 注意事项

1. 仪器压头在下压测试过程中,头、手严禁伸入其中,以免发生压伤。

2. 仪器出现故障时,按下紧急停止红色旋钮并通知相关技术人员处理.

3. 定时擦拭仪器显示器和治具上的灰尘,清洁时,仪器必须处于关机状态。

4. 作业过程中,必须戴防静电手环作业.

制作 XXXX 校对 核准 日期 20XX-X-XX 日期 日期

电脑电源钮 连接数据排线 仪器电源开关 PTI816适用

仪器电源开关 JET-300NT适用

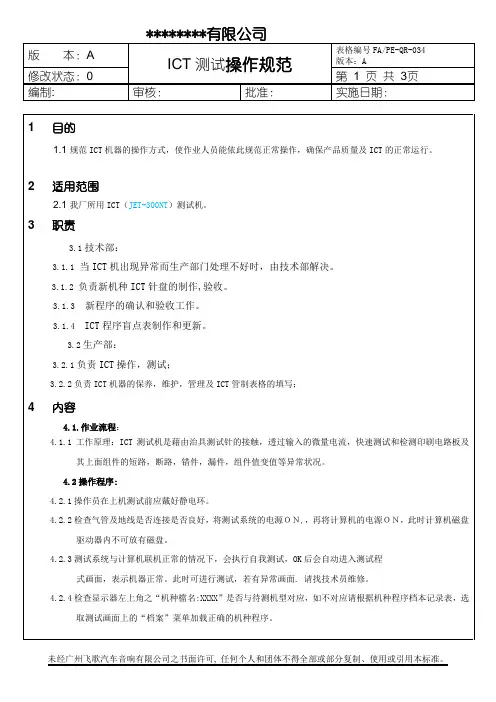

ICT测试操作规范

ICT测试操作规范

********有限公司

版 本：A

ICT测试操作规范 表格编号FA/PE-QR-034

版本：A

修改状态：0 第 1 页 共 3页

编制: 审核： 批准： 实施日期：

未经广州飞歌汽车音响有限公司之书面许可, 任何个人和团体不得全部或部分复制、使用或引用本标准。

1 目的

1.1规范ICT机器的操作方式，使作业人员能依此规范正常操作，确保产品质量及ICT的正常运行。

2 适用范围

2.1我厂所用ICT（JET-300NT）测试机。

3 职责

3.1技术部：

3.1.1 当ICT机出现异常而生产部门处理不好时，由技术部解决。

3.1.2 负责新机种ICT针盘的制作,验收。

3.1.3 新程序的确认和验收工作。

3.1.4 ICT程序盲点表制作和更新。

3.2生产部：

3.2.1负责ICT操作，测试；

3.2.2负责ICT机器的保养，维护，管理及ICT管制表格的填写；

4 内容

4.1.作业流程：

4.1.1工作原理：ICT测试机是藉由治具测试针的接触，透过输入的微量电流，快速测试和检测印刷电路板及其上面组件的短路，断路，错件，漏件，组件值变值等异常状况。

4.2操作程序:

4.2.1操作员在上机测试前应戴好静电环。

4.2.2检查气管及地线是否连接是否良好，将测试系统的电源ＯＮ,，再将计算机的电源ＯＮ，此时计算机磁盘驱动器内不可放有磁盘。

4.2.3测试系统与计算机联机正常的情况下，会执行自我测试，OK后会自动进入测试程

式画面，表示机器正常。此时可进行测试，若有异常画面. 请找技术员维修。

4.2.4检查显示器左上角之“机种檔名:XXXX”是否与待测机型对应，如不对应请根据机种程序档本记录表，选取测试画面上的“档案”菜单加载正确的机种程序。 .
