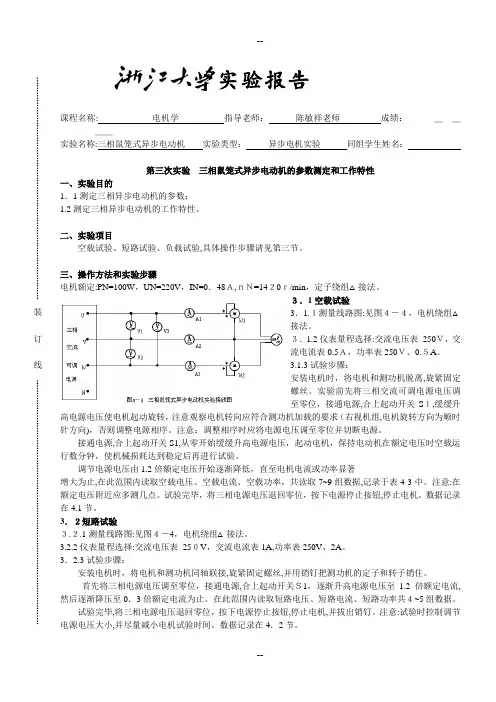

a三相鼠笼异步电动机的工作特性实验报告

实验报告课程名称: 电机学 指导老师： 陈敏祥老师 成绩：______＿__＿________＿＿_实验名称:三相鼠笼式异步电动机 实验类型： 异步电机实验 同组学生姓名：第三次实验 三相鼠笼式异步电动机的参数测定和工作特性一、实验目的1．1测定三相异步电动机的参数； 1.2测定三相异步电动机的工作特性。

二、实验项目空载试验、短路试验、负载试验,具体操作步骤请见第三节。

三、操作方法和实验步骤电机额定:PN=100W ，UN=220V ，IN=0．48Ａ,ｎＮ=14２0ｒ/min ，定子绕组△接法。

３．1空载试验3．1.１测量线路图:见图４－４，电机绕组△接法。

３．1.2仪表量程选择:交流电压表 250Ｖ，交流电流表0.5Ａ，功率表250Ｖ、0.５A 。

3.1.3试验步骤：安装电机时，将电机和测功机脱离,旋紧固定螺丝。

实验前先将三相交流可调电源电压调至零位，接通电源,合上起动开关S １,缓缓升高电源电压使电机起动旋转，注意观察电机转向应符合测功机加载的要求（右视机组,电机旋转方向为顺时针方向)，否则调整电源相序。

注意：调整相序时应将电源电压调至零位并切断电源。

接通电源,合上起动开关S1,从零开始缓缓升高电源电压，起动电机，保持电动机在额定电压时空载运行数分钟，使机械损耗达到稳定后再进行试验。

调节电源电压由1.2倍额定电压开始逐渐降低，直至电机电流或功率显著增大为止,在此范围内读取空载电压、空载电流、空载功率，共读取7~9组数据,记录于表4-3中。

注意:在额定电压附近应多测几点。

试验完毕，将三相电源电压退回零位，按下电源停止按钮,停止电机。

数据记录在4.1节。

3．２短路试验３.２.1测量线路图:见图４－4，电机绕组△接法。

3.2.2仪表量程选择:交流电压表 25０V ，交流电流表1A,功率表250V 、2A 。

3．2.3试验步骤：安装电机时，将电机和测功机同轴联接,旋紧固定螺丝,并用销钉把测功机的定子和转子销住。

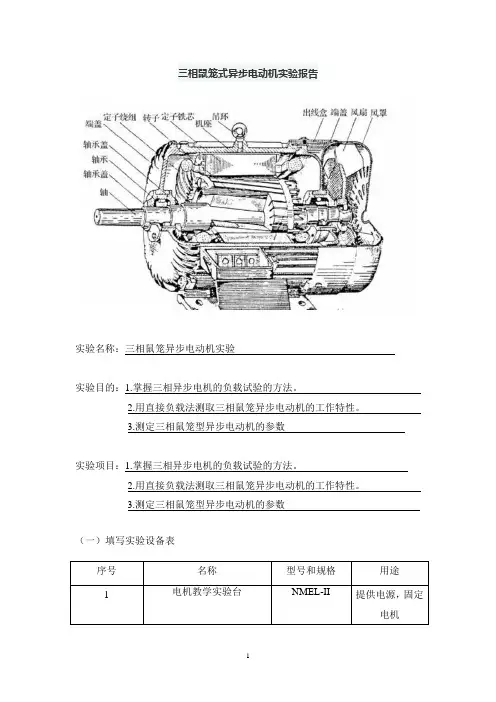

三相鼠笼式异步电动机实验报告
实验名称：三相鼠笼异步电动机实验
实验目的：1.掌握三相异步电机的负载试验的方法。

2.用直接负载法测取三相鼠笼异步电动机的工作特性。

3.测定三相鼠笼型异步电动机的参数
实验项目：1.掌握三相异步电机的负载试验的方法。

2.用直接负载法测取三相鼠笼异步电动机的工作特性。

3.测定三相鼠笼型异步电动机的参数
（一）填写实验设备表
序号名称型号和规格用途
1 电机教学实验台NMEL-II 提供电源，固定
电机
（二）测量定子绕组的冷态直流电阻填写实验数据表格
（三）测取三相异步电动机的运行特性填写实验数据表格
（四）问题讨论
1.如何判断出定子三相绕组的首末端？
答：通电试验法：先用万用表的欧姆档将六个引线头分成三组，然后将任意两组串联接在交流电源上，第三组上串联一个灯泡（15或25W，大功率不亮）。

通电后，如果灯泡发亮，表示串联的两组为首尾相接；如果灯泡不亮，表示尾尾相连或首首相连，以此类推。

2. 三相笼型异步电动机的起动方法有几种？
答：Y－△启动、三相电阻降压启动、自耦变压器降压启动、软启动器降压
3. 三相异步电动机的运行特性是指哪些特性？
4. 实验的体会和建议
答：通过本次实验，让我知道了三相异步电动机的工作原理和工作特性，以及通
过改变接线方法，来改变启动方式等。

在将来的实际应用中有了坚实的理论基础。

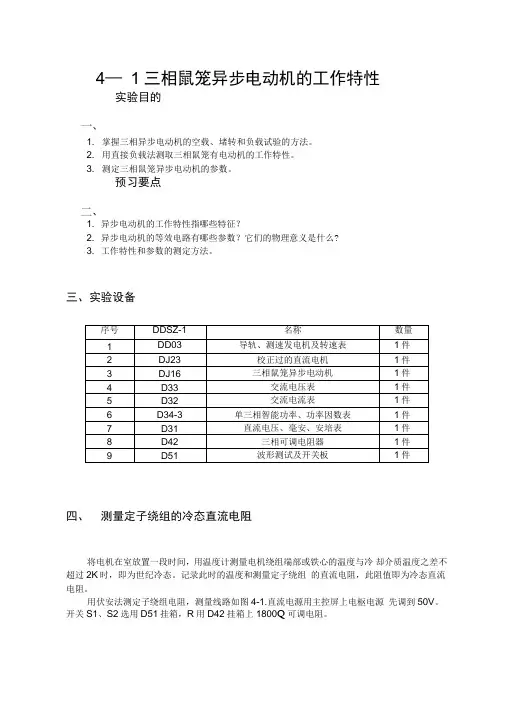

4—1三相鼠笼异步电动机的工作特性实验目的1. 掌握三相异步电动机的空载、堵转和负载试验的方法。

2. 用直接负载法测取三相鼠笼有电动机的工作特性。

3. 测定三相鼠笼异步电动机的参数。

预习要点1. 异步电动机的工作特性指哪些特征？2. 异步电动机的等效电路有哪些参数？它们的物理意义是什么?3. 工作特性和参数的测定方法。

三、实验设备序号DDSZ-1 名称数量1 DD03 导轨、测速发电机及转速表1件2 DJ23 校正过的直流电机1件3 DJ16 三相鼠笼异步电动机1件4 D33 交流电压表1件5 D32 交流电流表1件6 D34-3 单三相智能功率、功率因数表1件7 D31 直流电压、毫安、安培表1件8 D42 三相可调电阻器1件9 D51 波形测试及开关板1件四、测量定子绕组的冷态直流电阻将电机在室放置一段时间，用温度计测量电机绕组端部或铁心的温度与冷却介质温度之差不超过2K时，即为世纪冷态。

记录此时的温度和测量定子绕组的直流电阻，此阻值即为冷态直流电阻。

用伏安法测定子绕组电阻，测量线路如图4-1.直流电源用主控屏上电枢电源先调到50V。

开关S1、S2选用D51挂箱，R用D42挂箱上1800Q可调电阻。

图4-1三相交流绕组电阻测定量程的选择：测量时通过的测量电流应小于额定电流的20%,约为50mA ,因而直流电流表的量程用200mA档。

三相鼠笼式异步电动机定子一相绕组的电阻约为50Q,因而当流过的电流为50mA时二端电压约为2.5V,所以直流电压表量程用20V档。

按图4-1接线。

把R调至最大位置，合上开关S1,调节直流电源及R阻值使试验电流不超过电机额定电流的20%,以防因试验电流过大而引起绕组的温度上升，读取电流值，再接通开关S2读取电压值。

读完后，先打开开关S2,再打开开关S1。

调节R使A表分别为50mA, 40mA,30mA测取三次，取其平均值，测量定子三相绕组的电阻值，采集数据：表4-1五、负载情况（一）针对DDSZ-1电机教学实验台1. 空载实验（1）按图4-2接线。

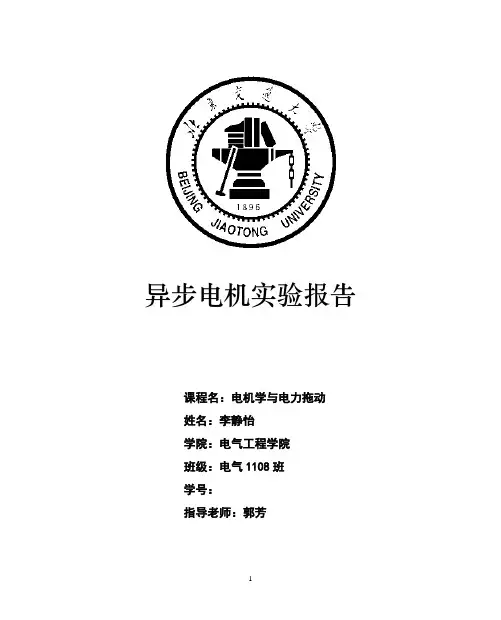

异步电机实验报告课程名：电机学与电力拖动姓名：李静怡学院：电气工程学院班级：电气1108班学号：指导老师：郭芳2、屏上挂件排列顺序D34-2、D513、空载实验（1）按图4-3接线。

电机绕组为Δ接法(UN=220V)，直接与测速发电机同轴联接，不联接校正直流测功机DJ23。

(2) 把交流调压器调至电压最小位置，接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。

并使电机旋转方向为正转(如转向不符合要求需调整相序时，必须切断电源)。

(3) 保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。

图4-3 三相鼠笼式异步电动机试验接线图(4) 调节电压由倍额定电压开始逐渐降低电压，直至电流或功率显著增大为止。

在这范围内读取空载电压、空载电流、空载功率。

(5) 在测取空载实验数据时，在额定电压附近多测几点，共取数据7～9 组记录于表4-4中。

表4-4序号UOC（V）IOL（A）PO（W）cos UABUBCUCAUOLIAIBICIOLPIPIIPO 1264265265251459146801479五、实验报告1.作空载特性曲线：I0、P、cos0=f(U0)2.作短路特性曲线：IK 、PK=f(UK)3.由空载、短路试验的数据求异步电机等效电路的参数。

(1)由短路试验数据求短路参数KIU=23KIP=22KKrZ-=KI=空载阻抗 ooo I U Z = 空载电阻 23oo o I P r =空载电抗 22o o o r Z X -=式中 U 0、I 0、P 0 —— 相应于U 0为额定电压时的相电压、相电流、三相空载功率。

由图中可以看出ooo I U Z =，为曲线斜率的倒数，所以Z 0=1/=（Ω）由图中可以看出23oo o I P r =，为曲线的斜率，即R K =（Ω）所以，22o o o r Z X -==（Ω）激磁电抗 σ1X X X O m -= 激磁电阻 23oI P r Fem ==（Ω）式中 PFe为额定电压时的铁耗，由图3-4确定。

三相鼠笼异步电动机的工作特性实验报告实验报告：三相鼠笼异步电动机的工作特性一、实验目的：1.了解三相鼠笼异步电动机的基本结构和工作原理；2.掌握三相鼠笼异步电动机的转速、效率和功率因数等工作特性的测量方法；3.分析和讨论转速、效率和功率因数等参数与负载之间的关系。

二、实验原理：1.三相鼠笼异步电动机的工作原理：三相鼠笼异步电动机是利用三相交流电网的频率和电压，通过三相绕组之间的电磁感应作用，产生旋转磁场，从而驱动电机运转。

2.转速的测量方法：使用转速表测量电机的转速，将转速读数与电压、频率等参数进行记录。

3.效率的测量方法：通过测量电机的输入功率和输出功率，并将两者之比即可得到电机的效率。

4.功率因数的测量方法：通过测量电机的有功功率和视在功率，并将两者之比即可得到电机的功率因数。

三、实验器材和药品：1.三相鼠笼异步电动机2.变压器和电压表3.电流表和电流互感器4.转速表5.功率计6.多功能电力测量仪四、实验步骤：1.在实验台上连接三相鼠笼异步电动机，并接通电源。

2.调整电压表、电流表和转速表的位置和量程。

3.调整电压和频率，测量电机的输入电压、输入电流、输出转速，并记录数据。

4.使用功率计测量电机的输入功率，使用多功能电力测量仪测量电机的输出功率，并计算电机的效率和功率因数。

5.调整不同的负载，重复步骤3和4，并记录不同负载下的电机参数。

五、实验结果和分析：1.根据实验数据绘制转速-负载、效率-负载和功率因数-负载的曲线图，并分析其特点和规律。

2.随着负载的增加，电机的转速呈下降趋势，效率和功率因数也随之降低。

3.当负载过大时，电机可能发生过载现象，导致电机过热甚至损坏。

因此，在实际应用中需合理选择负载大小。

六、实验总结：1.通过本次实验，了解了三相鼠笼异步电动机的基本工作原理和工作特性。

2.掌握了测量三相鼠笼异步电动机转速、效率和功率因数等参数的方法。

3.认识到电机的负载与转速、效率和功率因数之间的关系，以及过大负载可能引起的问题。

异步电机实验报告课程名：电机学与电力拖动姓名：李静怡学院：电气工程学院班级：电气1108班学号：11291240指导老师：郭芳2、屏上挂件排列顺序D34-2、D513、空载实验（1）按图4-3接线。

电机绕组为Δ接法(UN=220V)，直接与测速发电机同轴联接，不联接校正直流测功机DJ23。

(2) 把交流调压器调至电压最小位置，接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。

并使电机旋转方向为正转(如转向不符合要求需调整相序时，必须切断电源)。

(3) 保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。

图4-3 三相鼠笼式异步电动机试验接线图(4) 调节电压由1.2倍额定电压开始逐渐降低电压，直至电流或功率显著增大为止。

在这范围内读取空载电压、空载电流、空载功率。

(5) 在测取空载实验数据时，在额定电压附近多测几点，共取数据7～9 组记录于表4-4中。

表4-4序号UOC（V）IOL（A）PO（W）cos UABUBCUCAUOLIAIBICIOLPIPIIPO1 264 265 265 264.67 0.279 0.278 0.279 0.2787 -22.9 47.9 25 0.1962 240 242 240 240.67 0.251 0.253 0.25 0.2513 -17.5 40.3 22.8 0.2183 230 230 228 229.33 0.239 0.237 0.239 0.2383 -15.5 37.1 21.6 0.2284 220 221 220 220.33 0.228 0.229 0.23 0.2290 -13.1 34.3 21.2 0.243(4) 合上开关S，调节负载电阻RL（注：先调节R5上的1800Ω电阻，调至零值后用导线短接再调节R上的650Ω电阻），使异步电动机的定子电流逐渐上升，直至电流上升到1.25倍额定电流。

(5) 从这负载开始，逐渐减小负载直至空载（即断开开关S），在这范围内读取异步电动机的定子电流、输入功率、转速、校正直流测功机的负载电流IF等数据。

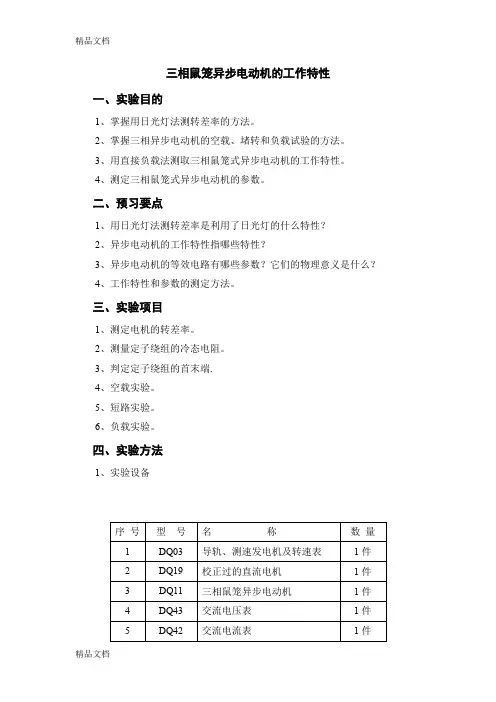

三相鼠笼异步电动机的工作特性一、实验目的1、掌握用日光灯法测转差率的方法。

2、掌握三相异步电动机的空载、堵转和负载试验的方法。

3、用直接负载法测取三相鼠笼式异步电动机的工作特性。

4、测定三相鼠笼式异步电动机的参数。

二、预习要点1、用日光灯法测转差率是利用了日光灯的什么特性？2、异步电动机的工作特性指哪些特性？3、异步电动机的等效电路有哪些参数？它们的物理意义是什么？4、工作特性和参数的测定方法。

三、实验项目1、测定电机的转差率。

2、测量定子绕组的冷态电阻。

3、判定定子绕组的首末端.4、空载实验。

5、短路实验。

6、负载实验。

四、实验方法1、实验设备2、屏上挂件排列顺序DQ43、DQ42、DQ25-3、DQ22、DQ27、DQ31 三相鼠笼式异步电机的组件编号为DQ11。

3、用日光灯法测定转差率日光灯是一种闪光灯，当接到50H z 电源上时，灯光每秒闪亮100次，人的视觉暂留时间约为十分之一秒左右，故用肉眼观察时日光灯是一直发亮的,我们就利用日光灯这一特性来测量电机的转差率。

（1）异步电机选用编号为DQ11的三相鼠笼异步电动机（U N =220V ，Δ接法）极数2P=4。

直接与测速发电机同轴联接，在DQ11和测速发电机联轴器上用黑胶布包一圈，再用四张白纸条（宽度约为3毫米），均匀地贴在黑胶布上。

（2）由于电机的同步转速为 ，而日光灯闪亮为100次/秒，即日光灯闪亮一次，电机转动四分之一圈。

由于电机轴上均匀贴有四张白纸条，故电机以同步转速转动时，肉眼观察图案是静止不动的（这个可以用直流电动机DQ09、DQ19和三相同步电机DQ14来验证）。

（3）开启电源，打开控制屏上日光灯开关，调节调压器升高电动机电压，观察电动机转向，如转向不对应停机调整相序。

转向正确后，升压至220V ，使电机起动运转，记录此时电机转速。

（4）因三相异步电机转速总是低于同步转速，故灯光每闪亮一次图案逆电机旋转方向落后一个角度，用肉眼观察图案逆电机旋转方向缓慢移动。

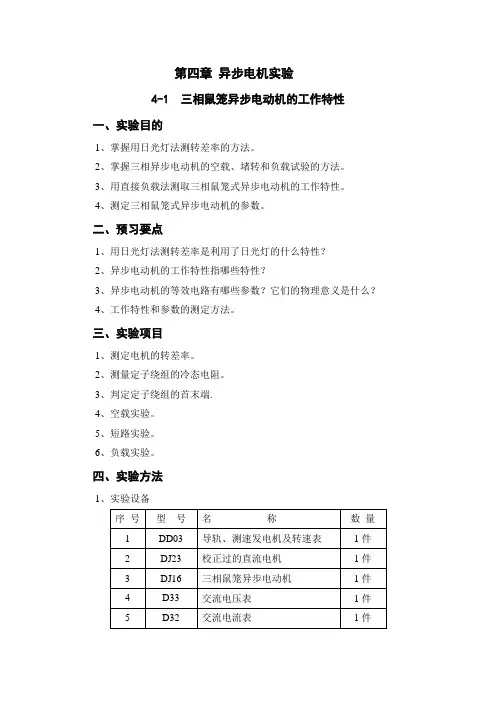

第四章异步电机实验4-1 三相鼠笼异步电动机的工作特性一、实验目的1、掌握用日光灯法测转差率的方法。

2、掌握三相异步电动机的空载、堵转和负载试验的方法。

3、用直接负载法测取三相鼠笼式异步电动机的工作特性。

4、测定三相鼠笼式异步电动机的参数。

二、预习要点1、用日光灯法测转差率是利用了日光灯的什么特性？2、异步电动机的工作特性指哪些特性？3、异步电动机的等效电路有哪些参数？它们的物理意义是什么？4、工作特性和参数的测定方法。

三、实验项目1、测定电机的转差率。

2、测量定子绕组的冷态电阻。

3、判定定子绕组的首末端.4、空载实验。

5、短路实验。

6、负载实验。

四、实验方法1、实验设备2、屏上挂件排列顺序D33、D32、D34-3、D31、D42、D51 三相鼠笼式异步电机的组件编号为DJ16。

3、用日光灯法测定转差率日光灯是一种闪光灯，当接到50H z 电源上时，灯光每秒闪亮100次，人的视觉暂留时间约为十分之一秒左右，故用肉眼观察时日光灯是一直发亮的,我们就利用日光灯这一特性来测量电机的转差率。

（1）异步电机选用编号为DJ16的三相鼠笼异步电动机（U N =220V ，Δ接法）极数2P=4。

直接与测速发电机同轴联接，在DJ16和测速发电机联轴器上用黑胶布包一圈，再用四张白纸条（宽度约为3毫米），均匀地贴在黑胶布上。

（2）由于电机的同步转速为 ，而日光灯闪亮为100次/秒，即日光灯闪亮一次，电机转动四分之一圈。

由于电机轴上均匀贴有四张白纸条，故电机以同步转速转动时，肉眼观察图案是静止不动的（这个可以用直流电动机DJ15、DJ23和三相同步电机DJ18来验证）。

（3）开启电源，打开控制屏上日光灯开关，调节调压器升高电动机电压，观察电动机转向，如转向不对应停机调整相序。

转向正确后，升压至220V ，使电机起动运转，记录此时电机转速。

（4）因三相异步电机转速总是低于同步转速，故灯光每闪亮一次图案逆电机旋转方向落后一个角度，用肉眼观察图案逆电机旋转方向缓慢移动。

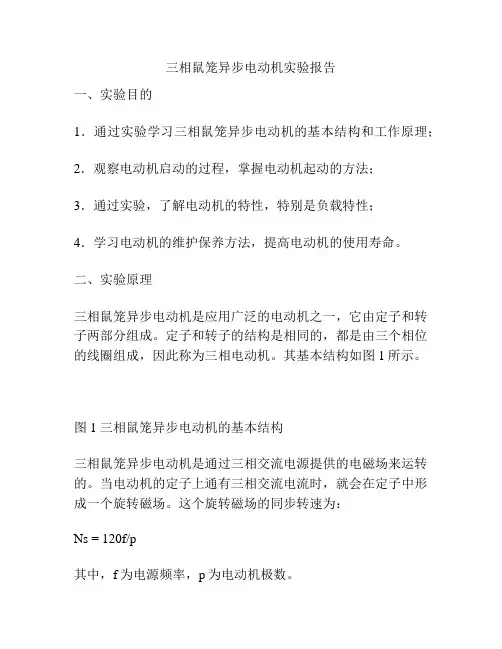

三相鼠笼异步电动机实验报告一、实验目的1．通过实验学习三相鼠笼异步电动机的基本结构和工作原理；2．观察电动机启动的过程，掌握电动机起动的方法；3．通过实验，了解电动机的特性，特别是负载特性；4．学习电动机的维护保养方法，提高电动机的使用寿命。

二、实验原理三相鼠笼异步电动机是应用广泛的电动机之一，它由定子和转子两部分组成。

定子和转子的结构是相同的，都是由三个相位的线圈组成，因此称为三相电动机。

其基本结构如图1所示。

图1 三相鼠笼异步电动机的基本结构三相鼠笼异步电动机是通过三相交流电源提供的电磁场来运转的。

当电动机的定子上通有三相交流电流时，就会在定子中形成一个旋转磁场。

这个旋转磁场的同步转速为：Ns = 120f/p其中，f为电源频率，p为电动机极数。

在定子磁场的作用下，转子线圈中感应出一个交变电动势，从而在转子中产生一个电流，该电流在转子绕组中产生了一个磁场，与定子磁场相互作用，使转子产生一个旋转力矩，从而使电动机运转起来。

三相鼠笼异步电动机的启动方法通常有直接起动、星三角起动、自耦变压器起动和变频起动等。

在实际应用中，要根据电动机的功率和负载的特点选择合适的起动方式。

同时，在负载运转的过程中，电动机的转速可能会受到负载的影响，从而产生转速波动。

因此，了解电动机的特性，特别是负载特性是非常重要的。

三、实验内容本实验使用的是三相鼠笼异步电动机，实验内容包括：1．电动机的组装和连接；2．电动机直接起动实验；3．电动机负载特性实验；4．电动机保养和维护。

四、实验步骤1．将三相鼠笼异步电动机的零部件全部取出来，包括定子、转子和末端盖等，然后根据说明书将定子和转子组装好，并安装到电动机底座上。

2．将电动机的电源线连接好，然后将电动机转子旋转几圈，检查电动机的运转是否灵活，是否有卡滞和松动现象。

3．将电动机启动电源接入到三相电源上，然后将电动机的开关打开，观察电动机的起动过程。

在启动的过程中，要注意观察电动机各部件的运转情况，以及是否出现异常声音和震动等现象。

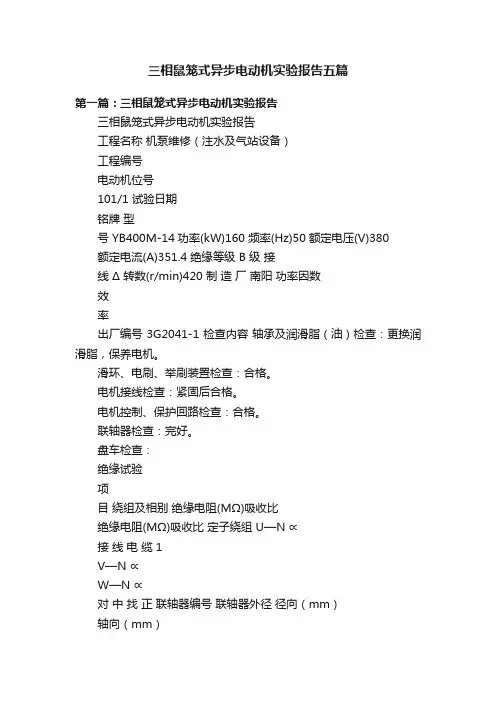

三相鼠笼式异步电动机实验报告五篇第一篇：三相鼠笼式异步电动机实验报告三相鼠笼式异步电动机实验报告工程名称机泵维修（注水及气站设备）工程编号电动机位号101/1 试验日期铭牌型号 YB400M-14功率(kW)160 频率(Hz)50 额定电压(V)380额定电流(A)351.4 绝缘等级 B 级接线Δ 转数(r/min)420 制造厂南阳功率因数效率出厂编号 3G2041-1 检查内容轴承及润滑脂（油）检查：更换润滑脂，保养电机。

滑环、电刷、举刷装置检查：合格。

电机接线检查：紧固后合格。

电机控制、保护回路检查：合格。

联轴器检查：完好。

盘车检查：绝缘试验项目绕组及相别绝缘电阻(MΩ)吸收比绝缘电阻(MΩ)吸收比定子绕组 U—N ∝接线电缆 1V—N ∝W—N ∝对中找正联轴器编号联轴器外径径向（mm）轴向（mm）端面间隙（mm）允许值实测值允许值实测值允许值实测值 a 1 a 2 a 3 a 4 b 1 B2 B3 b 40.08 0 0.03 0.05 0.04 0.062~6 4.5 结论技术负责人:班（组）长:试验人:****年**月**日年月日****年**月**日第二篇：鼠笼式三相交流异步电动机维护与保养新疆化工技师培训学院技师论文用纸鼠笼式三相交流异步电动机电动机维护保养及维修摘要：鼠笼式三相交流异步电动机在现代化建设中发挥着举足轻重的作用，无论是工厂码头，无处不在它们的影子。

因此本文对鼠笼式三相交流异步电动机的日常维护和保养中的一些注意事项进行了分析。

关键词：电动机日常维护定期保养注意事项引言在现代工业生产中，电动机的应用非常广泛，尤其是象我们叶城天山水泥有限责任公司，每台设备的运转都离不开电机的拖动。

我们公司大小电机总和有五百多台，但是在生产当中电动机因维护不及时而造成烧毁的事故在生产中占有很大的比例，怎样减少这些问题的出现全面提高电动机的使用效率，是一个值得认真思考的问题。

我根据自己在水泥建材行业多年的工作实际和有关资料，现提出预防电动机因维护和保养不到位的措施，仅供参考，不足之处，请提出宝贵意见。

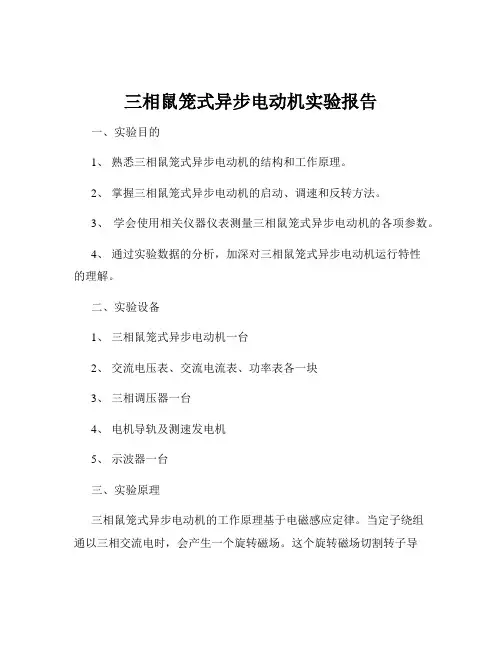

三相鼠笼式异步电动机实验报告一、实验目的1、熟悉三相鼠笼式异步电动机的结构和工作原理。

2、掌握三相鼠笼式异步电动机的启动、调速和反转方法。

3、学会使用相关仪器仪表测量三相鼠笼式异步电动机的各项参数。

4、通过实验数据的分析，加深对三相鼠笼式异步电动机运行特性的理解。

二、实验设备1、三相鼠笼式异步电动机一台2、交流电压表、交流电流表、功率表各一块3、三相调压器一台4、电机导轨及测速发电机5、示波器一台三、实验原理三相鼠笼式异步电动机的工作原理基于电磁感应定律。

当定子绕组通以三相交流电时，会产生一个旋转磁场。

这个旋转磁场切割转子导体，在转子导体中产生感应电动势和感应电流。

由于转子电流与旋转磁场相互作用，从而产生电磁转矩，使转子转动起来。

异步电动机的转速与旋转磁场的转速（同步转速）存在差异，其转差率 s 表示为：＼s ＝＼frac{n_0 n}｛n_0}＼其中，＼（n_0\）为同步转速，＼（n\）为电动机的转速。

四、实验内容及步骤1、测量定子绕组的直流电阻用万用表测量电动机定子绕组的电阻，每相测量三次，取平均值。

2、空载实验按图连接好电路，将调压器输出电压调至零位。

合上电源开关，逐渐升高电压，使电动机空载运行，观察电动机的运转情况。

当电动机转速稳定后，记录此时的电压、电流和功率。

逐步降低电压，直至电动机停止运转，记录相关数据。

3、短路实验将电动机转子堵住，不使其转动。

合上电源，逐渐升高电压，使定子电流达到额定值附近，记录此时的电压、电流和功率。

4、负载实验在电动机轴上安装带轮，通过皮带与测功机相连。

调节调压器，使电动机在额定电压下运行，逐渐增加负载，记录不同负载下的电压、电流、功率和转速。

5、调速实验改变电源电压，观察电动机转速的变化。

接入串电阻调速电路，观察转速的变化。

6、反转实验调换三相电源的任意两相，观察电动机的转向变化。

五、实验数据记录与处理1、定子绕组直流电阻定子绕组 A 相电阻：＿____Ω定子绕组 B 相电阻：＿____Ω定子绕组 C 相电阻：＿____Ω2、空载实验电压（V）：＿____、＿____、＿____ 电流（A）：＿____、＿____、＿____ 功率（W）：＿____、＿____、＿____3、短路实验电压（V）：＿____ 电流（A）：＿____ 功率（W）：＿____4、负载实验负载（N·m）：＿____、＿____、＿____ 电压（V）：＿____、＿____、＿____ 电流（A）：＿____、＿____、＿____ 功率（W）：＿____、＿____、＿____ 转速（r/min）：＿____、＿____、＿____5、调速实验电源电压降低时，转速（r/min）：＿____、＿____、＿____接入串电阻调速时，转速（r/min）：＿____、＿____、＿____6、反转实验调换电源相序前，电动机转向：＿____调换电源相序后，电动机转向：＿____根据实验数据，绘制相关曲线，如空载特性曲线、短路特性曲线、负载特性曲线等，以便更直观地分析电动机的性能。

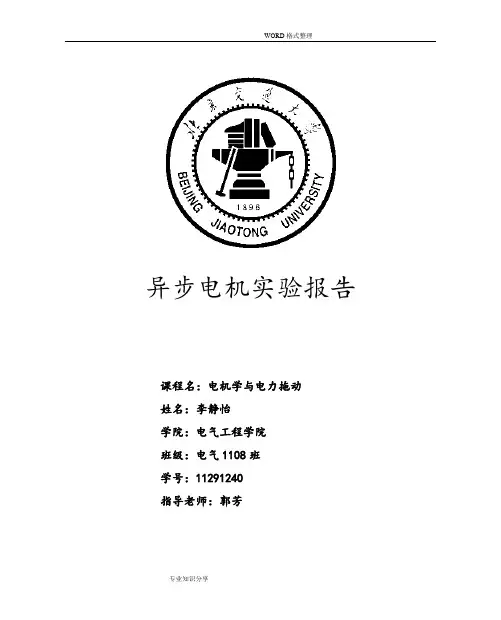

异步电机实验报告
课程名：电机学与电力拖动
姓名：李静怡
学院：电气工程学院
班级：电气1108班
学号：11291240
指导老师：郭芳
作短路特性曲线：I
K 、P
K
=f(U
K
)
由空载、短路试验的数据求异步电机等效电路的参数。

(1)由短路试验数据求短路参数
短路阻抗 K
K K I U Z = 短路电阻 23K
K
K I P r =
短路电抗 2
2K
K K r Z X -= 由图中可以看出K
K
K I U Z =
，为曲线斜率的倒数，所以Z K =1/0.0847=11.806
由途中可以看出23K
K
K I P r =
，为曲线的斜率，即R K =6.3857（Ω）
所以，2
2K
K K r Z X -==9.93（Ω） 转子电阻的折合值 1'2r r r K -≈
定、转子漏抗 2
'2'1K
X X X ≈
≈σσ =9.93/2=4.965（Ω） (2)由空载试验数据求激磁回路参数 由图中可以看出o
o o I U Z =
，为曲线斜率的倒数，所以Z 0=1/0.0154=64.935（Ω）
由图中可以看出2
3o
o o I P r =
，为曲线的斜率，即R K =1.9515（Ω）
所以，22
o o o r Z X -==64.9057（Ω）
激磁电抗 σ1X X X O m -= 激磁电阻 P r Fe
=
=57.0（Ω）
5.由损耗分析法求额定负载时的效率
电动机的损耗有：
铁耗P Fe
机械损耗P mec。

三相鼠笼异步电动机实验报告
三相鼠笼异步电动机是一种常见的工业用电机，广泛应用于各种机械设备中。

本实验旨在通过对三相鼠笼异步电动机的测试和观察，了解其特性和工作原理。

实验首先进行了对电动机的外部结构和标识的观察，包括电动机的型号、额定功率、额定转速等信息。

接着进行了对电动机的空载测试，即在电动机未连接负载的情况下，给电动机通电，观察其运行情况和运行参数。

通过观察电动机的转动方向、转速、电流等参数，可以初步了解电动机的运行状态。

接下来进行了对电动机的负载测试，即给电动机连接负载，观察其运行状态和性能表现。

在负载测试中，我们可以通过观察电动机的电流、功率因数、效率等参数，来评估电动机在负载情况下的运行情况。

同时，还可以通过改变负载大小，来观察电动机的响应和性能变化。

在实验过程中，我们还可以通过测量电动机的温升情况，来评估电动机的散热性能。

电动机在长时间运行后，会产生一定的热量，如果散热不良，可能会导致电动机过热，影响其正常运行。

因此，及时监测电动机的温升情况，对于保证电动机的安全稳定运行至关重要。

通过本次实验，我们对三相鼠笼异步电动机有了更深入的了解，了
解了其基本结构和工作原理，以及在不同工况下的性能表现。

同时，也通过实际操作和观察，加深了对电动机运行过程中各种参数的认识和理解，为今后在工程实践中更好地应用和维护电动机奠定了基础。

总的来说，本次实验对于我们学习和掌握电动机的基本知识和技能具有重要意义，帮助我们更好地理解电动机的工作原理和性能特点，为我们今后的工程实践奠定了坚实的基础。

希望通过不断的实验和学习，我们能够更加熟练地运用电动机，并在工程领域取得更大的成就。

三相鼠笼异步电动机实验报告一、实验目的。

本实验旨在通过对三相鼠笼异步电动机的实验研究，掌握其结构和工作原理，以及探究其性能特点和调速性能。

二、实验原理。

三相鼠笼异步电动机是一种常用的交流电动机，其结构简单、可靠性高，广泛应用于各种工业领域。

其工作原理是利用三相交流电源产生的旋转磁场，感应导体内产生感应电动势，从而驱动转子转动。

三、实验内容。

1. 实验仪器和设备，三相鼠笼异步电动机、电动机控制器、电源、测功仪、转速测量仪等。

2. 实验步骤：a. 连接电源和控制器，启动电动机；b. 测量电动机的空载电流、空载功率因数和空载功率；c. 通过调节控制器，改变电动机的负载，测量不同负载下的电流、功率因数和功率；d. 测量电动机在不同负载下的转速，并绘制转速-负载特性曲线。

四、实验结果与分析。

1. 实验结果：a. 在空载状态下，电动机的电流为3A，功率因数为0.85，功率为1kW；b. 随着负载的增加，电动机的电流和功率呈线性增加，功率因数略有下降；c. 转速-负载特性曲线呈现出负载增加时转速下降的趋势。

2. 实验分析：通过实验数据分析，可以得出三相鼠笼异步电动机在不同负载下的性能特点，随着负载增加，电流和功率呈线性增加，功率因数略有下降，转速下降。

这说明电动机在不同负载下的工作状态具有一定的稳定性和可调节性。

五、实验结论。

本实验通过对三相鼠笼异步电动机的实验研究，掌握了其结构和工作原理，以及探究了其性能特点和调速性能。

实验结果表明，电动机在不同负载下的工作状态具有一定的稳定性和可调节性，具有较好的工程应用价值。

六、实验总结。

通过本次实验，我们对三相鼠笼异步电动机有了更深入的了解，掌握了其基本原理和性能特点。

同时，也进一步加强了对电动机调速性能的认识，为今后的工程实践提供了重要的参考依据。

七、参考文献。

[1] 《电机与拖动》（第3版），刘文彬，机械工业出版社，2009年。

[2] 《电气传动控制基础》，王大明，清华大学出版社，2012年。

一、实验目的1.测取三相鼠笼式异步电动机的参数2.测取三相鼠笼式异步电动机的工作特性二、实验内容和原理1.实验项目A.空载实验B.短路实验C.负载实验2.实验原理三相异步电机是通过从定子端通入交变的三相电流通过电磁感应原理产生磁场，转动的磁场切割转子的绕组，使转子中产生感应电动势，由于转子是闭合的，所以转子中会有交变的感应电流，转子中的电流和定子中的电流共同建立了气隙磁场。

而定子端和转子端分别可以看作是变压器的原副边，而通过之前的变压器的等效电路及其简化电路可以得到其空载、负载、短路的特性及其参数。

电动机不加载就是相当于空载，电动机使得电机不转动，这就是相当于短路状态，当正常加载时就是可以得到其工作特性曲线。

三、实验设备1、DT01/DT01 交流电压\电流表2、DT01 单\三相功率表3、三相鼠笼式异步电动机四、实验步骤及接线图装订线1.空载实验将三相交流电压调到输出为“0”伏，并选择交流电表量程。

缓慢起动电机并观察电动机的旋转方向是否符合要求，否则应切断电源，调整三相电源相序。

测取三相鼠笼式异步电动机空载特性。

U=1.2UN ——> U=0.3UN。

测取电动机的空载电压、空载电流、空载功率，共测取7~8 组数据。

注意：其中额定电压U=UN 点必测。

2.短路实验将电机与测功机同轴联接，旋紧低脚固定螺钉，并用销钉（黄铜棒）把测功机的定子和电机转子销住。

此时电机的旋转方向应正确。

选择交流电表量程。

测取三相鼠笼式异步电动机短路特性。

I=1.2IN ——> I=0.3IN。

测取电动机的短路电压、短路电流、短路功率共4~5 组数据。

注意：其中短路电流等于额定电流I=IN 的点为必测点。

注意：短路实验动作要迅速，以免定子绕组可能过热。

3.负载实验拆除安装在测功机上的销钉。

选择交流电表量程。

测取三相鼠笼式异步电动机工作特性。

接通电源，起动电机，注意电机的旋转方向；调测功机加载，从I=1.5IN 至空载，测取异步电动机的定子电流、输入功率、转速、输出转矩共5~6 组数据。

三相鼠笼式异步电动机实验报告三相鼠笼式异步电动机实验报告引言：电动机是现代工业中不可或缺的设备之一，而异步电动机作为最常见的一种电动机类型，广泛应用于各个领域。

本次实验旨在通过对三相鼠笼式异步电动机的实验研究，深入了解其原理和性能特点。

一、实验目的本次实验的主要目的有三个方面：1.了解三相鼠笼式异步电动机的基本原理和结构；2.掌握电动机的运行特性和性能参数的测量方法；3.通过实验验证电动机的运行特性与理论分析的一致性。

二、实验原理1.三相鼠笼式异步电动机的结构和工作原理三相鼠笼式异步电动机是由定子和转子两部分组成。

定子上的三相绕组通过外接三相交流电源形成旋转磁场，转子上的鼠笼导体受到磁场的作用而感应出电动势，从而产生转矩，使电动机转动。

2.电动机的运行特性和性能参数电动机的运行特性主要包括转速-负载特性、转矩-负载特性和效率-负载特性。

性能参数包括额定功率、额定转速、额定电压、额定电流、功率因数和效率等。

三、实验步骤1.准备工作将三相鼠笼式异步电动机与电源连接，确保电源电压和频率与电动机额定电压和频率一致。

2.测量电动机的空载特性将电动机启动，使其处于空载状态，通过电流表和电压表测量电动机的电流和电压，计算出功率因数。

3.测量电动机的负载特性逐步增加负载，测量电动机在不同负载下的电流、电压和功率因数，并计算出转速和转矩。

4.计算电动机的效率根据测量结果，计算出电动机在不同负载下的效率，并绘制效率-负载特性曲线。

四、实验结果与分析通过实验测得的数据，我们可以得出以下结论：1.电动机的空载电流较小，功率因数较低；2.随着负载的增加，电动机的电流和功率因数逐渐增大，转速和转矩逐渐降低；3.电动机的效率在额定负载附近最高，随着负载的增加和减小而降低。

五、实验总结通过本次实验，我们深入了解了三相鼠笼式异步电动机的原理和性能特点。

实验结果与理论分析基本一致，验证了电动机的运行特性与理论模型的一致性。

同时，我们也发现了电动机在不同负载下的效率变化规律，为电动机的选型和应用提供了参考。

三相鼠笼异步电动机实验报告电气一班王**20***********一、实验内容1.三相鼠笼异步电动机的参数测定(1)空载实验、短路实验。

(2)作空载特性曲线I0L 、Po、cosφ=f(UOL)。

(3)作短路特性曲线IKL 、Pk=f(UKL)。

(4)由空载、短路实验数据求取异步电机的等效电路参数。

2.三相鼠笼异步电动机的工作特性(1)负载实验。

(2)做工作特性曲线I1、P1、η、s、cosφ1=f(P2)。

二、实验过程1.三相鼠笼异步电动机空载实验实验步骤：(1).按图接线。

电机绕组为Δ接法，直接与测速发电机同轴联接。

UN =220V，IN=0.5A，PN =100W, nN=1420r/min，绕组相电阻49欧姆（室温19℃时)。

(2).把交流调压器调至电压最小位置，接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。

(如转向不符合要求需调整相序时，必须切断电源，调换电源任意两相即可)。

(3).保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。

(4).调节电压由1.2倍额定电压(264V)开始采集数据，然后逐渐降低电压，直至电流或功率显著增大为止。

在这范围内读取空载电压、空载电流、空载功率。

(5).在测取空载实验数据时，在额定电压附近多测几点，共取数据7～9组记录于表中。

实验数据记录及处理：由图像可知：P mec =12W, P Fe =19.15-13=7.15W2.三相鼠笼异步电动机短路实验 实验步骤：(1).接线图同空载实验。

用制动工具把三相电机堵住。

(2).调压器退至零，合上交流电源， 调节调压器使之逐渐升压至短路电流到1.2倍额定电流（0.6A ），再逐渐降压至0.3倍额定电流（0.15A ）为止。

(3).在这范围内读取短路电压、短路电流、短路功率。

注意事项：a.短路实验以电流为准，看着电流表调节电压。

合理采集数据，额定点附近应密集些，且额定点必测。
