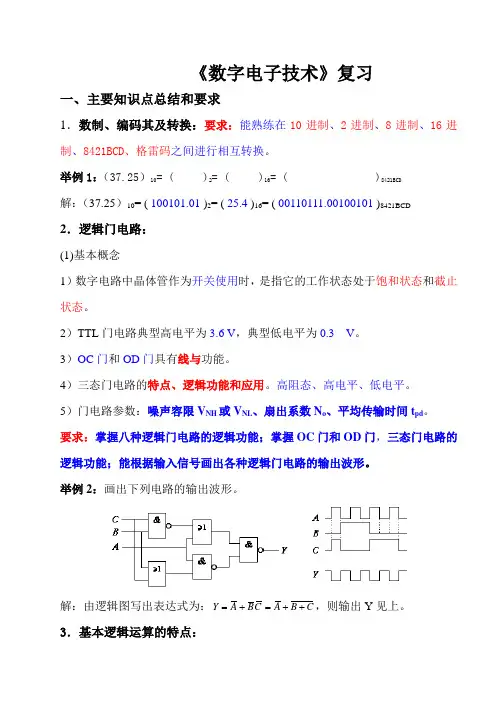

《数字电子技术》复习
一、主要知识点总结和要求
1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421BCD、格雷码之间进行相互转换。
举例1：（37.25）10= ( )2= ( )16= ( )8421BCD
解：（37.25）10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD
2．逻辑门电路：
(1)基本概念
1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。
2）TTL门电路典型高电平为3.6 V，典型低电平为0.3 V。
3）OC门和OD门具有线与功能。
4）三态门电路的特点、逻辑功能和应用。高阻态、高电平、低电平。
5）门电路参数：噪声容限VNH或VNL、扇出系数No、平均传输时间tpd。
要求：掌握八种逻辑门电路的逻辑功能；掌握OC门和OD门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。
举例2：画出下列电路的输出波形。
解：由逻辑图写出表达式为：CBACBAY，则输出Y见上。
3．基本逻辑运算的特点：
与 运 算：见零为零，全1为1；或 运 算：见1为1，全零为零；
与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；
异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；
非 运 算：零 变 1， 1 变 零；
要求：熟练应用上述逻辑运算。
4. 数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
《数字电子技术》复习
一、主要知识点总结和要求
1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421BCD、格雷码之间进行相互转换。
举例1：（37.25）10= ( )2= ( )16= ( )8421BCD
解：（37.25）10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD
2．逻辑门电路：
(1)基本概念
1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。
2）TTL门电路典型高电平为3.6 V，典型低电平为0.3 V。
3）OC门和OD门具有线与功能。
4）三态门电路的特点、逻辑功能和应用。高阻态、高电平、低电平。
5）门电路参数：噪声容限VNH或VNL、扇出系数No、平均传输时间tpd。
要求：掌握八种逻辑门电路的逻辑功能；掌握OC门和OD门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。
举例2：画出下列电路的输出波形。
解：由逻辑图写出表达式为：CBACBAY，则输出Y见上。
3．基本逻辑运算的特点：
与 运 算：见零为零，全1为1；或 运 算：见1为1，全零为零；
与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；
异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；
非 运 算：零 变 1， 1 变 零；
要求：熟练应用上述逻辑运算。
4. 数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。

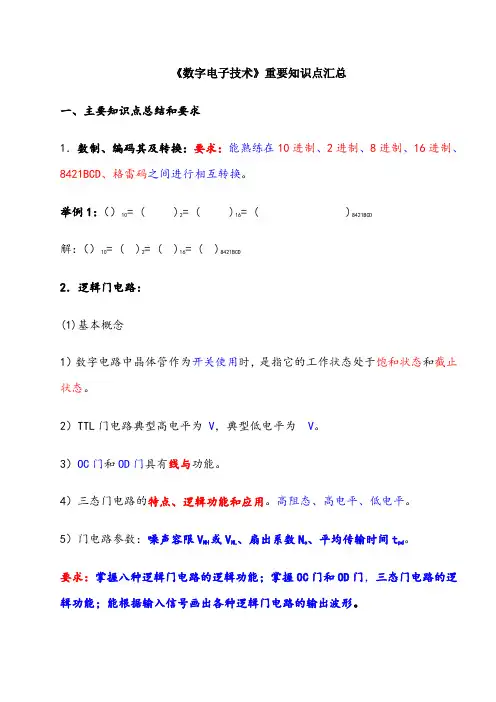

《数字电子技术》重要知识点汇总
一、主要知识点总结和要求
1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421BCD、格雷码之间进行相互转换。
举例1：（）10= ( )2= ( )16= ( )8421BCD
解：（）10= ( )2= ( )16= ( )8421BCD
2．逻辑门电路：
(1)基本概念
1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。
2）TTL门电路典型高电平为 V，典型低电平为 V。
3）OC门和OD门具有线与功能。
4）三态门电路的特点、逻辑功能和应用。高阻态、高电平、低电平。
5）门电路参数：噪声容限VNH或VNL、扇出系数No、平均传输时间tpd。
要求：掌握八种逻辑门电路的逻辑功能；掌握OC门和OD门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。 举例2：画出下列电路的输出波形。
解：由逻辑图写出表达式为：CBACBAY，则输出Y见上。
3．基本逻辑运算的特点：
与 运 算：见零为零，全1为1；或 运 算：见1为1，全零为零；
与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；
异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；
非 运 算：零 变 1， 1 变 零；
要求：熟练应用上述逻辑运算。
4. 数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。

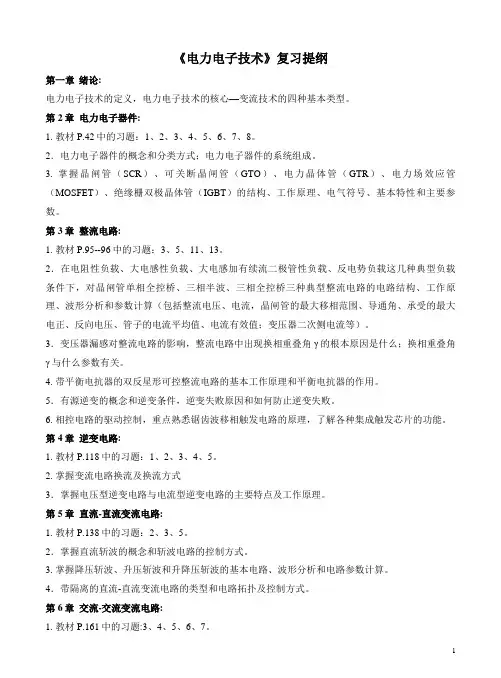

1 《电力电子技术》复习提纲
第一章 绪论:
电力电子技术的定义，电力电子技术的核心—变流技术的四种基本类型。
第2章 电力电子器件:
1. 教材P.42中的习题：1、2、3、4、5、6、7、8。
2．电力电子器件的概念和分类方式；电力电子器件的系统组成。
3. 掌握晶闸管（SCR）、可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（MOSFET）、绝缘栅双极晶体管（IGBT）的结构、工作原理、电气符号、基本特性和主要参数。
第3章 整流电路:
1. 教材P.95--96中的习题：3、5、11、13。
2．在电阻性负载、大电感性负载、大电感加有续流二极管性负载、反电势负载这几种典型负载条件下，对晶闸管单相全控桥、三相半波、三相全控桥三种典型整流电路的电路结构、工作原理、波形分析和参数计算（包括整流电压、电流，晶闸管的最大移相范围、导通角、承受的最大电正、反向电压、管子的电流平均值、电流有效值；变压器二次侧电流等）。
3．变压器漏感对整流电路的影响，整流电路中出现换相重叠角γ的根本原因是什么；换相重叠角γ与什么参数有关。
4. 带平衡电抗器的双反星形可控整流电路的基本工作原理和平衡电抗器的作用。
5．有源逆变的概念和逆变条件，逆变失败原因和如何防止逆变失败。
6. 相控电路的驱动控制，重点熟悉锯齿波移相触发电路的原理，了解各种集成触发芯片的功能。
第4章 逆变电路:
1. 教材P.118中的习题：1、2、3、4、5。
2. 掌握变流电路换流及换流方式
3．掌握电压型逆变电路与电流型逆变电路的主要特点及工作原理。
第5章 直流-直流变流电路:
1. 教材P.138中的习题：2、3、5。
2．掌握直流斩波的概念和斩波电路的控制方式。
3. 掌握降压斩波、升压斩波和升降压斩波的基本电路、波形分析和电路参数计算。
4．带隔离的直流-直流变流电路的类型和电路拓扑及控制方式。
第6章 交流-交流变流电路:
