石膏检验方法

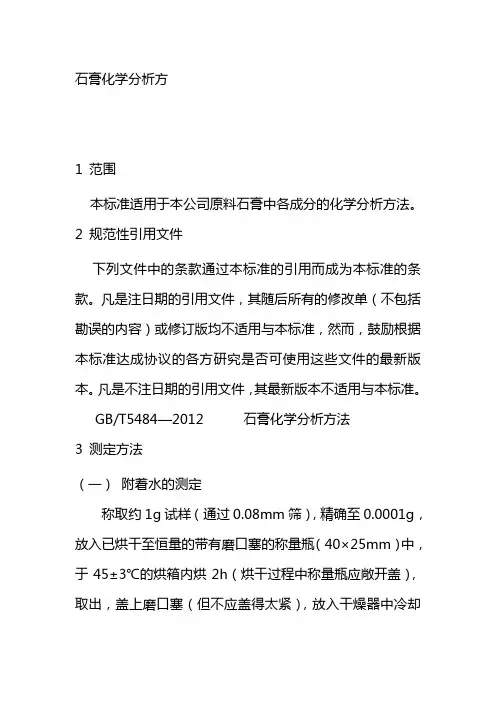

石膏化学分析方

1 范围

本标准适用于本公司原料石膏中各成分的化学分析方法。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用与本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本不适用与本标准。

GB/T5484—2012 石膏化学分析方法

3 测定方法

（一） 附着水的测定

称取约1g试样（通过0.08mm筛），精确至0.0001g，放入已烘干至恒量的带有磨口塞的称量瓶（40×25mm）中，于45±3℃的烘箱内烘2h（烘干过程中称量瓶应敞开盖），取出，盖上磨口塞（但不应盖得太紧），放入干燥器中冷却至室温。将磨口塞紧密盖好，称量，再将称量瓶敞开盖放入烘箱中，在同样温度下烘干30min，如此反复烘干、冷却、称量，直至恒量。

附着水的质量百分数X1按下式计算：

m – m1

X1 = × 100

m

式中 m —— 试料质量，g；

m1 ——烘干后试料质量，g。

（二）结晶水的测定

称取约1g试样，精确至0.0001g，放入已烘干至恒量的带有磨口塞的称量瓶中，于230±5℃的烘箱内烘1h（烘干过程中称量瓶应敞开盖），取出，盖上磨口塞（但不应盖得太紧），放入干燥器中冷却至室温。将磨口塞紧密盖好，称量，再将称量瓶敞开盖放入烘箱中，在同样温度下烘干30min，如此反复烘干、冷却、称量，直至恒量。

结晶水的质量百分数X2按下式计算：

m - m1

X2 = × 100 – X1？ m

式中 m —— 试料质量，g；

建筑石膏国标最新标准规范

建筑石膏作为一种常用的建筑材料，其标准规范对保证工程质量和安全至关重要。以下是根据最新国家标准制定的建筑石膏规范的主要内容：

引言：

建筑石膏，以其良好的防火性能、隔热性能和可塑性，广泛应用于建筑行业的多个领域。为了确保其产品的质量与安全性，国家制定了相应的标准规范，以指导生产和使用。

1. 术语和定义：

- 建筑石膏：指用于建筑领域的石膏粉或石膏制品。

- 标准稠度：指在特定条件下，石膏浆料达到流动状态所需的最低水量。

2. 分类：

建筑石膏按照用途可分为：石膏粉、石膏板、石膏砌块等。

3. 技术要求：

- 石膏粉应具有良好的流动性和可塑性，无明显杂质。

- 石膏制品应具备一定的强度和耐久性，符合建筑使用要求。

- 所有产品应符合环保标准，无有害物质释放。

4. 检验方法：

- 石膏粉的检验包括稠度、凝结时间、强度等指标的测定。

- 石膏制品的检验包括尺寸偏差、外观质量、物理性能等。

5. 检验规则： - 产品应按批次进行检验，每批产品应有明确的标识和记录。

- 检验结果应符合国家标准，不合格产品不得出厂。

6. 包装、标志、运输和储存：

- 产品应使用防潮、防尘的包装材料进行包装。

- 包装上应有产品名称、规格、生产日期、批号等信息。

- 运输过程中应避免剧烈震动和碰撞。

- 储存环境应干燥、通风，避免直接日晒和雨淋。

7. 施工要求：

- 施工前应检查产品的外观和性能，确保符合施工要求。

- 施工过程中应严格按照施工规范操作，保证施工质量。

8. 安全与环保：

- 施工过程中应采取必要的安全措施，防止意外伤害。

- 施工废弃物应按照环保要求进行处理，不得随意丢弃。

结语：

建筑石膏的最新国家标准规范旨在确保产品的质量与安全性，促进行业的健康发展。建筑企业和施工单位应严格遵守这些规范，以提高工程质量和保障人民生命财产安全。

石膏的技术指标

石膏（gypsum）是由硫酸钙（CaSO4）分子组成的矿物，具有很高的物理和化学稳定性，被广泛应用于建筑和其他行业中。石膏的重要性越来越受到人们的认可，因为它不仅提供了一个高质量的建筑材料，而且还广泛用于工业生产、医学、农业等领域。

石膏的技术指标是指针对石膏的物理、化学、机械性质等方面制定的标准，可用于石膏的质量检验和产品选择。以下是一些常见的石膏技术指标。

1. 外观和颜色

石膏应呈白色或灰白色，无明显杂色和黑点，应该没有发霉、变质的迹象。

2. 硫酸钙含量

硫酸钙含量是指石膏中含有的难以溶解的硫酸钙的量。硫酸钙含量越高，石膏的硬度和强度越高。通常，硫酸钙含量在90％以上被视为高品质的石膏材料。

3. 水分含量

石膏的水分含量应符合国家标准。水分含量过高会导致干燥条件差，施工面积变小，强度低。

4. 抗压强度

抗压强度是评估石膏强度的一个重要指标。它是指加强石膏所发生的最大压力，以MPa表示。一般来说，强度越高，石膏的质量越好。在不同的施工领域，石膏需要满足不同的抗压强度要求。

5. 熟化时间

熟化时间指的是石膏从混合水后开始到成为可操作状态所需的时间。它会受到空气温度、湿度、水质等多种因素的影响。熟化时间越短，施工效率越高。

6. 扩散时间

扩散时间是指石膏经混合水后，在所需时间内扩散到规定的面积。扩散时间较短的石膏可以缩短施工周期，提高施工效率。

7. 透水性

透水性是指石膏的微孔结构。适当的透水性可以提高石膏的易用性和强度。对于地下室防水和屋顶防水，需要选择透水性小的石膏。 总之，石膏技术指标是评估石膏材料质量的重要标准。在选择石膏材料时，应考虑石膏的物理、化学、机械性质，以满足不同领域的要求。

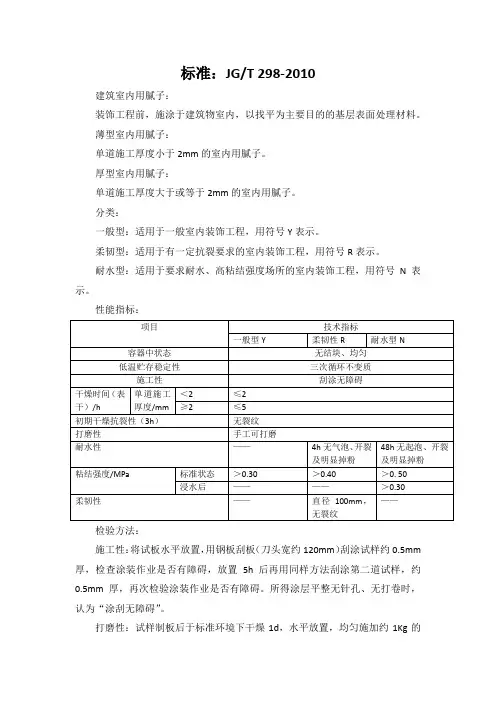

标准：JG/T 298-2010

建筑室内用腻子：

装饰工程前，施涂于建筑物室内，以找平为主要目的的基层表面处理材料。

薄型室内用腻子：

单道施工厚度小于2mm的室内用腻子。

厚型室内用腻子：

单道施工厚度大于或等于2mm的室内用腻子。

分类：

一般型：适用于一般室内装饰工程，用符号Y表示。

柔韧型：适用于有一定抗裂要求的室内装饰工程，用符号R表示。

耐水型：适用于要求耐水、高粘结强度场所的室内装饰工程，用符号N表示。

性能指标：

项目 技术指标

一般型Y 柔韧性R 耐水型N

容器中状态 无结块、均匀

低温贮存稳定性 三次循环不变质

施工性 刮涂无障碍

干燥时间（表干）/h 单道施工厚度/mm ＜2 ≤2

≥2 ≤5

初期干燥抗裂性（3h） 无裂纹

打磨性 手工可打磨

耐水性 —— 4h无气泡、开裂及明显掉粉 48h无起泡、开裂及明显掉粉

粘结强度/MPa 标准状态 ＞0.30 ＞0.40 ＞0. 50

浸水后 —— —— ＞0.30

柔韧性 —— 直径100mm，无裂纹 ——

检验方法：

施工性：将试板水平放置，用钢板刮板（刀头宽约120mm）刮涂试样约0.5mm厚，检查涂装作业是否有障碍，放置5h后再用同样方法刮涂第二道试样，约0.5mm厚，再次检验涂装作业是否有障碍。所得涂层平整无针孔、无打卷时，认为“涂刮无障碍”。

打磨性：试样制板后于标准环境下干燥1d，水平放置，均匀施加约1Kg的力（含0号即120目干磨砂纸、泡沫块、硬质材料板。重量不足时可加配重）。在试板中间区域水平往复摩擦涂抹10次，打磨后观察区域为25*300mm，若可打磨出粉末且无明显沾砂纸现象，认为打磨性合格。

PH值：

剥离干燥的腻子样品并研磨至粉末状，取腻子粉末5g与50ml符合GB/T6682中规定的三级水混合，机械搅拌5min，然后静置30min至混合液出现明显分层，使用pH计或精密试纸测试上层清液的PH值。每个样品平行测定3次，以3次的算术平均值作为最终结果(精确至0.1)。
