pcb电镀工艺流程PCB电镀工艺流程是指在PCB制造过程中对电镀层施加各种化学处理以增强其电导性的过程。
电镀工艺流程是PCB制造中非常重要的一部分，其稳定性和质量决定了PCB的性能和可靠性。
以下是一种常见的PCB电镀工艺流程。
1. 表面处理：在进行电镀之前，需要对PCB表面进行清洁处理。
首先，将PCB浸泡在碱性清洗剂中，以去除表面的油脂和污垢。
接着，将PCB浸泡在酸性清洗剂中，用于去除表面的氧化层和其他杂质。
最后，使用去离子水冲洗PCB，以确保表面没有任何残留物。
2. 防护层：为了保护PCB表面，防止其在电镀过程中出现不均匀的镀层，需要在PCB表面涂上一层防护层。
这通常是通过浸入防护剂的方法来实现的。
防护层可以是蜡、胶或其他材料，可帮助控制电镀的均匀性。
3. 镀铜：接下来是电镀铜层的过程。
在电镀槽中，将待电镀的PCB浸入含有铜离子的电解液中。
通过施加电流，铜离子在PCB表面上电沉积形成铜层。
电镀铜层的厚度取决于电流密度和电镀时间的控制。
4. 清洗：在完成铜层电镀后，需要对PCB进行再次清洗。
这是为了去除可能残留在PCB上的电镀液和其他杂质。
清洗可以使用去离子水、酸性清洗剂和碱性清洗剂等来完成。
5. 防氧化处理：为了保护电镀层免受氧化的侵蚀，需要对铜层进行防氧化处理。
常见的防氧化方法包括涂覆热固化树脂、涂覆有机抗氧化剂或通过真空封装等方法来实现。
6. 表面处理：PCB的最后一步是进行最终的表面处理。
这是为了增加PCB表面的耐磨性和耐腐蚀性，并为后续组装工艺提供便利。
常见的表面处理方法包括金属化、金属喷雾、化学镀锡、化学镀金、化学镀镍等。
以上是一种常见的PCB电镀工艺流程。
当然，实际的工艺流程可能因不同的PCB类型和要求而有所差异。
无论如何，正确的电镀工艺流程对于获得高质量、可靠的PCB至关重要。
因此，在进行PCB制造时，需要严格按照工艺流程进行操作，并且定期检查和维护设备以确保工艺的稳定性和可靠性。
PCB电镀工艺介绍PCB（Printed Circuit Board，印刷电路板）是电子产品中十分重要的组成部分，通过在基板上印刷导电图形来连接电子元件，实现电路功能。
而PCB电镀是PCB制造过程中的一个重要工艺，它能够为PCB提供导电性能和保护层，提高其性能和可靠性。
PCB电镀的主要目的是在PCB表面涂上一层金属或合金，以增加其导电性和耐腐蚀性，并提供接触电阻低的连接点。
常见的PCB电镀工艺有化学镀金（ENIG）、热浸锡（HASL）、不锈钢板镀金（ENEPIG）等。
下面将对其中的几种常见电镀工艺进行详细介绍。
首先是化学镀金（ENIG）工艺，它是目前PCB制造中较为常用的电镀工艺之一、化学镀金是使PCB表面均匀涂上一层金属镀层的工艺，能够保护PCB表面不受氧化、腐蚀等影响，并具有良好的焊接性能。
化学镀金的过程主要包括清洗、活化、化学镀金、后处理等步骤。
其中，活化过程能够使PCB表面形成一层切实的活性金属膜，提高金属沉积的质量和附着力。
而后处理则是为了去除残留的活化剂和其他杂质，保证镀层的质量和均匀性。
其次是热浸锡（HASL）工艺，它是较为传统的PCB电镀工艺之一、热浸锡是通过将PCB浸泡在融化的锡液中，使其表面形成一层锡镀层的工艺。
热浸锡工艺具有生产成本低、工艺简单等优点，广泛应用于PCB制造中。
但是，热浸锡工艺存在着涂布厚度不均匀、焊接性能较差等缺点。
另外，还有一种常见的电镀工艺是不锈钢板镀金（ENEPIG）工艺。
ENEPIG是为了应对高频和低反射电路设计而发展的一种新型电镀工艺。
它通过在PCB表面先后镀上镍、金、钯等金属来形成一层保护层，提高PCB的可靠性和耐腐蚀性。
ENEPIG工艺具有良好的焊接性能、热稳定性和阻焊层附着力，非常适合于高频电路和复杂设计的PCB。
除了上述介绍的几种电镀工艺外，还有很多其他的电镀工艺，例如有机覆盖层镀金（OSIG）、沉金（ENIG）等。
每种电镀工艺都有各自的特点和适用范围，根据PCB设计的要求和产品的特性选择合适的电镀工艺非常关键。
pcb电镀工艺流程
《PCB电镀工艺流程》
在印刷电路板(PCB)制造过程中，电镀工艺是一个重要的步骤。
它可以增强PCB表面的导电性，提高焊接性能，并保护PCB
免受腐蚀。
下面将介绍PCB电镀工艺的主要流程。
首先，PCB经过表面处理后，会进入清洗环节。
在这一步骤中，PCB表面的污垢、油脂和其他杂质将被清洗干净，以保
证后续的电镀能够顺利进行。
接下来是化学镀铜的工序。
PCB会被浸泡在含有铜盐和其他
化学药剂的溶液中，通过电化学反应使铜层沉积在PCB表面。
这一步骤能够实现PCB表面的化学镀铜，从而增加其导电性。
然后是化学镀镍工序。
在这一步骤中，PCB被浸泡在镍盐和
其他化学物质的溶液中，通过电化学反应使镍层沉积在PCB
表面。
这一步骤可以提高PCB的硬度和耐腐蚀性能。
最后是化学镀金工序。
在这一步骤中，PCB会被浸泡在含有
金盐和其他化学药剂的溶液中，通过电化学反应使金层沉积在PCB表面。
化学镀金可以提高PCB的焊接性能，并增加其耐
腐蚀性能。
总的来说，PCB电镀工艺流程包括清洗、化学镀铜、化学镀
镍和化学镀金等步骤。
这些工序能够增强PCB表面的性能，
保护PCB免受腐蚀，从而提高PCB的可靠性和使用寿命。
pcb镀金常用工艺PCB镀金是一种常用的工艺，用于提高电路板的导电性和耐腐蚀性。
本文将介绍PCB镀金的常用工艺以及其优点和应用。
一、PCB镀金的常用工艺PCB镀金工艺主要包括电镀前处理、电镀层选择、电镀工艺参数的确定和电镀后处理等环节。
1. 电镀前处理电镀前处理是保证电镀层质量的关键步骤。
首先要进行表面清洁，去除油污、灰尘和氧化物等杂质。
常用的清洗方法有机械清洗、超声波清洗和化学清洗等。
其次是进行表面粗糙度处理，常用的方法有化学抛光、机械抛光和电化学抛光等。
最后是进行活化处理，常用的活化方法有酸性活化和碱性活化等。
2. 电镀层选择PCB镀金常用的电镀层有硬金、软金和镍金等。
硬金镀层主要由金和镍组成，具有良好的导电性和耐腐蚀性，适用于高频和高温环境。
软金镀层主要由金和镍的合金组成，具有良好的可焊性和可用性，适用于普通环境。
镍金镀层主要由镍和金组成，具有良好的耐腐蚀性和可焊性，适用于多种环境。
3. 电镀工艺参数的确定电镀工艺参数的确定是保证电镀层质量的关键因素。
主要包括电镀液的成分和浓度、电流密度、电镀时间和温度等。
电镀液的成分和浓度应根据不同的电镀层选择确定。
电流密度和电镀时间应根据电镀层的厚度和均匀性要求确定。
温度的控制对电镀层的质量也有重要影响，通常要求在一定的范围内保持恒定。
4. 电镀后处理电镀后处理是保证电镀层质量的重要环节。
主要包括清洗、干燥和包装等。
清洗的目的是去除电镀液残留物和杂质，常用的方法有水洗、酸洗和碱洗等。
干燥的目的是除去水分，常用的方法有自然干燥、热风干燥和吸湿剂干燥等。
包装的目的是保护电镀层，常用的方法有真空包装、泡沫包装和气密包装等。
二、PCB镀金的优点PCB镀金具有以下优点：1. 提高导电性：金属电镀层能够提高电路板的导电性，降低导电阻抗，提高信号传输效率。
2. 增强耐腐蚀性：金属电镀层能够有效防止电路板受到氧化、腐蚀和污染等环境因素的侵蚀，延长电路板的使用寿命。
3. 增加可焊性：金属电镀层能够提高电路板与焊接材料之间的附着力，增加焊接的牢固度和可靠性。
PCB电镀工艺与流程PCB（Printed Circuit Board）电镀工艺是指将金属薄膜通过一系列的化学和物理过程沉积在PCB上，来实现金属层的制备和保护。
PCB电镀工艺的主要流程可分为预处理、化学镀金、沉金镍、焊锡覆盖、化学抛光和后处理等环节。
首先，预处理是PCB板表面准备工作的开始。
主要包括去油污、去氧化、去除残留树脂、去除脱脂剂等。
这一步的目的是确保PCB表面干净，为后续的化学镀金提供良好的基础。
常用的处理方法包括碱性清洗、酸洗、水洗等。
接下来是化学镀金过程。
一般采用的金属有银、镍、金等。
在该过程中，通过电解法将金属离子沉积在PCB表面，形成金属涂层。
首先，在PCB表面加上一层薄膜以保护其他区域不被沉积金属。
然后，将PCB浸入金属离子溶液中，通过施加电压促进金属离子在PCB表面沉积成金属层。
镀金层的厚度可以通过控制电流密度和时间来调节。
沉金镍过程是为了提高PCB的耐腐蚀性和导电性能。
镀金层主要是金属镍和金。
镀金层能够提高PCB板的抗氧化能力，并增加PCB板与焊接材料的附着力。
这一步的工艺较为复杂，包括化学沉积、电解沉积和后处理等。
然后是焊锡覆盖过程。
焊锡覆盖是为了在PCB表面形成一层锡层，用于焊接元件的连接。
常用的焊接方法有浪涂法、喷涂法和喷锡法等。
在这个过程中，需要在PCB表面形成一层均匀且可焊接的锡层，以提供良好的焊接条件。
化学抛光过程是为了提高PCB表面的光洁度和平整度。
主要通过机械研磨和化学蚀刻等方法，去除PCB表面的不均匀性和氧化层，以保证PCB板的光洁度，并提高PCB表面的附着力。
最后是后处理过程。
主要包括PCB板的清洗、干燥和包装等。
这一步是为了去除电镀过程中的残留物，保证PCB的质量和稳定性。
总结起来，PCB电镀工艺是将金属薄膜沉积在PCB板上的过程，通过一系列的化学和物理过程实现。
工艺流程包括预处理、化学镀金、沉金镍、焊锡覆盖、化学抛光和后处理等环节。
每个环节都是为了实现PCB板的保护和金属层的制备，以提高PCB的性能和可靠性。
PCB电镀工艺流程1.表面处理首先需要对PCB基材进行表面处理，以去除有害物质和提供良好的附着性。
常用的表面处理方法有去污、去油、湿法脱脂和化学腐蚀等。
2.洗净将表面处理后的PCB基材进行洗净，以去除残留的化学物质。
3.预处理预处理是为了提高零件的粘附性。
预处理采用一种叫做“活化”的表面活化剂，可以使PCB表面形成一层非常薄的活化氧化膜，可以提高镀层与基材的结合力。
4.耐热胶涂覆为了保护PCB表面有需要保护的元件或图形不受电镀影响，需要将这些区域涂上耐酸碱的胶液。
5.电镀膜形成将经过预处理的PCB放入电镀槽中，槽中加入金属盐溶液和一定的电解液。
通过电流的作用，金属离子会被还原到PCB表面形成金属膜。
一般常用的金属有铜、镍、锡等。
6.去除耐热胶经过电镀后，需要将耐热胶去除。
可以用力撕去，也可以用化学溶剂进行软化和去除。
7.硬化经过电镀后，PCB上的金属膜还需要进一步硬化，使其更加坚硬耐磨。
一般采用热处理或用其他技术进行硬化。
8.二次电镀（可选）在硬化后，金属膜的厚度可能还不够，需要进行二次电镀以增加厚度。
常用的二次电镀方法有化学沉积、真空蒸镀等。
9.检查和修复对PCB进行检查，发现电镀层薄或有瑕疵的地方进行修补。
修复可以使用焊锡、导电漆等方法。
10.清洗清洗是为了去除二次电镀或修复过程中残留的化学物质和杂质。
清洗可以使用的方法有水抛光、化学清洗和超声波清洗等。
11.包装进行最后的包装，将电镀后的PCB进行整理、称重，并放入塑料袋或者包装箱中。
以上就是PCB电镀的工艺流程，通过这些步骤可以为PCB提供良好的导电和防腐蚀性能。
PCB电镀制程讲解PCB电镀制程是指将电子产品的电路板通过电镀工艺进行表面处理的过程。
它是PCB加工中非常重要的一个环节，可以提高电路板的导电性能、可靠性和耐腐蚀性。
本文将从原理、工艺流程以及常见的电镀方法等方面对PCB电镀制程进行详细介绍。
1.原理PCB电镀制程的原理是利用电解溶液中的金属阳离子在电极表面沉积成金属层，从而形成良好的导电层或保护层。
一般来说，电镀分为化学镀和电解镀两种方法。
其中，化学镀是利用物理或化学方法使金属沉积在电极表面；电解镀则是利用外加电流使金属阳离子在电极上沉积。
2.工艺流程（1）除脱脂：将PCB表面的油污和污渍去除，常用的方法有化学脱脂和机械除污。
（2）酸洗：用酸性溶液清洗PCB表面，以去除表面氧化物和其他杂质。
（3）引铜：通过电解镀方法，在PCB表面形成一层薄薄的铜层，用于增加导电性能和保护电路板。
（4）镀镍：在引铜层上再镀一层镍，以充分保护铜层，并增加电路板的硬度和耐腐蚀性。
（5）镀金：在镀镍层上再镀一层金，以增加电路板的导电性能和美观度。
（6）阻焊：在电路板的焊盘或导线上涂覆一层阻焊油墨，用于保护焊盘、防止短路和提供焊接位置。
（7）喷涂：根据需要，在电路板表面喷涂一层保护漆，以增加电路板的保护性能和耐热性。
（8）检验：对电路板进行严格的品质检测，确保其符合相应的标准要求。
3.常见的电镀方法（1）化学镀：利用化学反应使金属沉积在电极表面。
常见的化学镀有化学沉积铜、化学沉积镍、化学沉积金等。
化学镀的优点是能够形成钝化层，提高金属的耐腐蚀性。
（2）电解镀：利用外加电流使金属阳离子在电极上沉积。
常见的电解镀有电解铜、电解镍、电解金等。
电解镀的优点是能够形成均匀的金属层，提高电路板的导电性能和可靠性。
（3）电镍金：电镍金指将镍和金通过电解方法分层沉积在电路板表面。
这种方法可以在保证导电性能的同时，使电路板更具装饰性和耐腐蚀性。
综上所述，PCB电镀制程是电子产品制造中不可或缺的一环。
PCB电镀工艺介绍线路板的电镀工艺,大约可以分类:酸性光亮铜电镀、电镀镍/金、电镀锡,文章介绍的是关于在线路板加工过程是,电镀工艺的技术以及工艺流程,以及具体操作方法.二．工艺流程：浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级逆流漂洗→浸酸→镀锡→二级逆流漂洗→逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干三．流程说明：(一)浸酸①作用与目的：除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽液硫酸含量不稳定；②酸浸时间不宜太长，防止板面氧化；在使用一段时间后，酸液出现浑浊或铜含量太高时应及时更换，防止污染电镀铜缸和板件表面；③此处应使用C.P级硫酸；(二)全板电镀铜：又叫一次铜，板电，Panel-plating①作用与目的：保护刚刚沉积的薄薄的化学铜，防止化学铜氧化后被酸浸蚀掉，通过电镀将其加后到一定程度②全板电镀铜相关工艺参数：槽液主要成分有硫酸铜和硫酸，采用高酸低铜配方，保证电镀时板面厚度分布的均匀性和对深孔小孔的深镀能力；硫酸含量多在180克/升，多者达到240克/升；硫酸铜含量一般在75克/升左右，另槽液中添加有微量的氯离子，作为辅助光泽剂和铜光剂共同发挥光泽效果；铜光剂的添加量或开缸量一般在3-5ml/L，铜光剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果；全板电镀的电流计算一般按2安/平方分米乘以板上可电镀面积，对全板电来说，以即板长dm×板宽dm×2×2A/DM2；铜缸温度维持在室温状态，一般温度不超过32度，多控制在22度，因此在夏季因温度太高，铜缸建议加装冷却温控系统；③工艺维护：每日根据千安小时来及时补充铜光剂，按100-150ml/KAH补充添加；检查过滤泵是否工作正常，有无漏气现象；每隔2-3小时应用干净的湿抹布将阴极导电杆擦洗干净；每周要定期分析铜缸硫酸铜（1次/周），硫酸（1次/周），氯离子（2次/周）含量，并通过霍尔槽试验来调整光剂含量，并及时补充相关原料；每周要清洗阳极导电杆，槽体两端电接头，及时补充钛篮中的阳极铜球，用低电流0。
PCB 电镀工艺介绍线路板地电镀工艺 ,大约可以分类 :酸性光亮铜电镀、电镀镍 /金、电镀锡 ,文章介绍地是 关 于 在 线 路 板 加 工 过 程 是 ,电 镀 工 艺 地 技 术 以 及 工 艺 流程 ,以 及 具 体 操 作 方 法 . 二 ．工艺流程：浸酸T 全板电镀铜T 图形转移T 酸性除油T 二级逆流漂洗 T 微蚀T 二级逆流漂洗 T 浸酸T镀锡T 二级逆流漂洗 T 逆流漂洗T 浸酸T 图形电镀铜 T 二级逆流漂洗 T 镀镍T 二级水洗T 浸柠檬 酸 t 镀 金 t回 收 t2-3 级 纯水 洗 T 烘 干三．流程说明 ：(一>浸酸① 作用与目地：除去板面氧化物 ， 活化板面 ， 一般浓度在 5%，有地保持在 10%左右 ，主要是 防止水分带入造成槽液 硫酸 含 量 不 稳 定。
② 酸浸时间不宜太长 ,防止板面氧化。
在使用一段时间后 ,酸液出现浑浊或铜含量太高时应及时更 换， 防止污 染电 镀铜缸和 板件 表面。
③此处应使用C.P 级 硫 酸。
( 二 > 全板 电 镀 铜 ： 又 叫一次铜， 板电，Panel-plating ① 作用与目地： 保护刚刚沉积地薄薄地化学铜 ，防止化学铜氧化后被酸浸蚀掉 ，通过电镀将其加后 到 一定程度② 全板电镀铜相关工艺参数：槽液主要成分有硫酸铜和硫酸 ,采用高酸低铜配方 ,保证电镀时板面厚度分布地均匀性和对深孔小孔地深镀能力。
硫酸含量多在 180 克/升,多者达到 240克/升。
硫酸铜含量一般在 75克/升左右 ,另槽液中添加有微量地氯离子 ,作为辅助光泽剂和铜 光剂共同发挥光泽效果。
铜光剂地添加量或开缸量一般在3-5ml/L, 铜光剂地添加一般按照千安小时地方法来补充或者根据实际生产板效果。
全板电镀地电流计算一般按2 安/平方分M 乘以板上可电镀面积，对全板电来说,以即板长 dmx 板宽dmX2疋A/ DM2。
铜缸温度维持在室温状， 一般温度不超过 32 度，多控制22 度，因此在夏季因温度太高 ，铜缸建议加装却 温 控系 统。
PCB电镀工艺介绍线路板的电镀工艺,大约可以分类:酸性光亮铜电镀、电镀镍/金、电镀锡,文章介绍的是关于在线路板加工过程是,电镀工艺的技术以及工艺流程,以及具体操作方法.二．工艺流程：浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级逆流漂洗→浸酸→镀锡→二级逆流漂洗→逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干三．流程说明：(一)浸酸①作用与目的：除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽液硫酸含量不稳定；②酸浸时间不宜太长，防止板面氧化；在使用一段时间后，酸液出现浑浊或铜含量太高时应及时更换，防止污染电镀铜缸和板件表面；③此处应使用C.P级硫酸；(二)全板电镀铜：又叫一次铜，板电，Panel-plating①作用与目的：保护刚刚沉积的薄薄的化学铜，防止化学铜氧化后被酸浸蚀掉，通过电镀将其加后到一定程度②全板电镀铜相关工艺参数：槽液主要成分有硫酸铜和硫酸，采用高酸低铜配方，保证电镀时板面厚度分布的均匀性和对深孔小孔的深镀能力；硫酸含量多在180克/升，多者达到240克/升；硫酸铜含量一般在75克/升左右，另槽液中添加有微量的氯离子，作为辅助光泽剂和铜光剂共同发挥光泽效果；铜光剂的添加量或开缸量一般在3-5ml/L，铜光剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果；全板电镀的电流计算一般按2安/平方分米乘以板上可电镀面积，对全板电来说，以即板长dm×板宽dm×2×2A/DM2；铜缸温度维持在室温状态，一般温度不超过32度，多控制在22度，因此在夏季因温度太高，铜缸建议加装冷却温控系统；③工艺维护：每日根据千安小时来及时补充铜光剂，按100-150ml/KAH补充添加；检查过滤泵是否工作正常，有无漏气现象；每隔2-3小时应用干净的湿抹布将阴极导电杆擦洗干净；每周要定期分析铜缸硫酸铜（1次/周），硫酸（1次/周），氯离子（2次/周）含量，并通过霍尔槽试验来调整光剂含量，并及时补充相关原料；每周要清洗阳极导电杆，槽体两端电接头，及时补充钛篮中的阳极铜球，用低电流0。

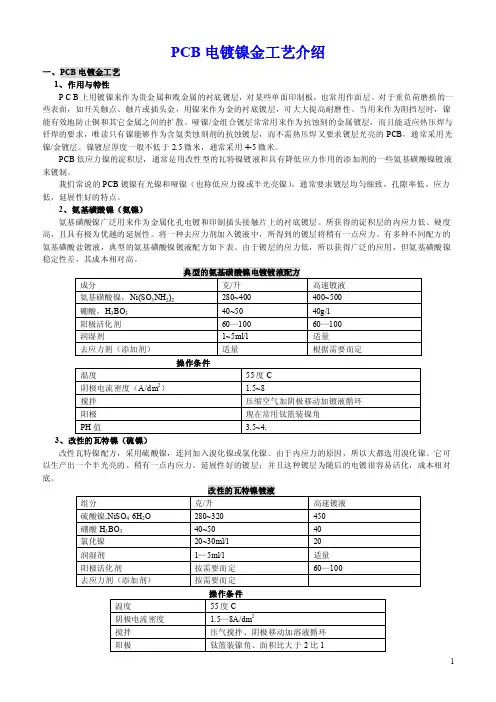

PCB电镀镍金工艺介绍一、PCB电镀金工艺1、作用与特性P C B上用镀镍来作为贵金属和贱金属的衬底镀层，对某些单面印制板，也常用作面层。
对于重负荷磨损的一些表面，如开关触点、触片或插头金，用镍来作为金的衬底镀层，可大大提高耐磨性。
当用来作为阻挡层时，镍能有效地防止铜和其它金属之间的扩散。
哑镍/金组合镀层常常用来作为抗蚀刻的金属镀层，而且能适应热压焊与钎焊的要求，唯读只有镍能够作为含氨类蚀刻剂的抗蚀镀层，而不需热压焊又要求镀层光亮的PCB，通常采用光镍/金镀层。
镍镀层厚度一般不低于2.5微米，通常采用4-5微米。
PCB低应力镍的淀积层，通常是用改性型的瓦特镍镀液和具有降低应力作用的添加剂的一些氨基磺酸镍镀液来镀制。
我们常说的PCB镀镍有光镍和哑镍（也称低应力镍或半光亮镍），通常要求镀层均匀细致，孔隙率低，应力低，延展性好的特点。
2、氨基磺酸镍（氨镍）氨基磺酸镍广泛用来作为金属化孔电镀和印制插头接触片上的衬底镀层。
所获得的淀积层的内应力低、硬度高，且具有极为优越的延展性。
将一种去应力剂加入镀液中，所得到的镀层将稍有一点应力。
有多种不同配方的氨基磺酸盐镀液，典型的氨基磺酸镍镀液配方如下表。
由于镀层的应力低，所以获得广泛的应用，但氨基磺酸镍稳定性差，其成本相对高。
3、改性的瓦特镍（硫镍）改性瓦特镍配方，采用硫酸镍，连同加入溴化镍或氯化镍。
由于内应力的原因，所以大都选用溴化镍。
它可以生产出一个半光亮的、稍有一点内应力、延展性好的镀层；并且这种镀层为随后的电镀很容易活化，成本相对底。
4、镀液各组分的作用：主盐──氨基磺酸镍与硫酸镍为镍液中的主盐，镍盐主要是提供镀镍所需的镍金属离子并兼起着导电盐的作用。
镀镍液的浓度随供应厂商不同而稍有不同，镍盐允许含量的变化较大。
镍盐含量高，可以使用较高的阴极电流密度，沉积速度快，常用作高速镀厚镍。
但是浓度过高将降低阴极极化，分散能力差，而且镀液的带出损失大。
镍盐含量低沉积速度低，但是分散能力很好，能获得结晶细致光亮镀层。
PCB镀膜工艺技术PCB镀膜工艺技术是一种在印制电路板（printed circuit board，PCB）制造过程中常用的表面涂层技术。
它能为PCB提供保护、增强导电性和防腐蚀的功能，因此被广泛应用于电子产品的制造中。
首先，PCB镀膜工艺技术主要包括几个步骤：清洗、化学处理、涂覆膜料、固化等。
首先，在PCB制造过程中，一些不可避免的污染物和残留物会附着在PCB表面，因此需要进行清洗工序，以保证后续镀膜的质量。
接下来，PCB会经过一系列的化学处理，如酸洗、活化等，以增强其表面的导电性和附着力。
然后，涂覆膜料是PCB镀膜工艺的关键步骤之一，可以选择不同类型的膜料，如防腐蚀膜、保护膜等，用来实现不同的功能。
最后，通过固化工序，使得膜料在PCB表面形成坚固的保护层，以提供保护和防腐蚀的效果。
其次，PCB镀膜工艺技术有许多的优点。
首先，它可以提供良好的绝缘性，防止PCB因潮湿或灰尘等环境因素而发生短路或损坏。
此外，镀膜还可以增强PCB表面的导电性，减小电阻，提高电路的传导效率。
此外，膜料还可以起到防腐蚀的作用，延长PCB的使用寿命。
最重要的是，PCB镀膜工艺技术可以提供灵活的选择，适用于不同类型的PCB和应用场景。
当然，在使用PCB镀膜工艺技术时，也需要注意一些问题。
首先，选择合适的膜料非常重要，不同的膜料具有不同的特性和应用范围，需要根据具体的需求进行选择。
其次，工艺参数的控制也是至关重要的，包括涂覆厚度、固化温度和时间等，这些参数会直接影响到镀膜效果和质量。
另外，还需要注意环境的控制，如温度、湿度等，以确保工艺的稳定性和可靠性。
综上所述，PCB镀膜工艺技术是一种重要的表面涂层技术，可以为PCB提供保护、增强导电性和防腐蚀的功能。
在实际应用中，需要根据具体需求选择合适的膜料，并严格控制工艺参数和环境条件，以保证镀膜效果和质量。
这项技术在电子产品的制造过程中起到至关重要的作用，为产品的性能和可靠性提供了基础保障。
PCB镀覆工艺控制PCB镀覆工艺是一种广泛应用于电子行业的工艺，用于保护电路板上的电子元器件和连接线路。
通过将金属材料（例如锡、金或铅）镀覆在电路板表面，可以提供良好的导电性，防止氧化或腐蚀，并增加电路板的耐久性和可靠性。
PCB镀覆工艺的控制至关重要，可以确保镀覆层的质量和一致性。
以下是一些常见的控制措施：首先，选择合适的镀覆材料和镀覆方法。
根据电路板的应用和要求，选择适合的金属材料和镀覆方法。
不同的材料和方法具有不同的特性和特点，因此需要根据实际情况进行选择。
其次，控制镀覆液的成分和浓度。
镀覆液的成分和浓度直接影响到镀层的质量和厚度。
通过监测和调整镀覆液中金属盐、酸碱度和添加剂的含量，可以控制镀层的均匀性和一致性。
另外，控制镀覆温度和时间。
镀覆温度和时间对镀层的质量和结构也有重要影响。
过高的温度可能导致镀层的腐蚀和变形，而过低的温度则可能导致镀层不牢固。
因此，需要根据材料和方法的要求，控制合适的温度和时间参数。
此外，控制镀覆液的搅拌和气流。
搅拌和气流可以帮助均匀分布镀覆液，提高镀层的一致性。
通过控制搅拌速度和气流强度，可以确保镀层的质量和厚度均匀。
最后，进行常规的检测和检验。
使用适当的测试方法和设备，对镀覆层进行质量检测和测量。
通过监测镀层的厚度、附着力、导电性等参数，可以及时发现和纠正潜在的问题，并保证镀覆层的质量符合要求。
综上所述，PCB镀覆工艺的控制涉及多个方面，包括选择合适的材料和方法、控制镀覆液的成分和浓度、控制镀覆温度和时间、控制搅拌和气流、以及进行常规的检测和检验等。
通过科学有效的控制措施，可以确保PCB镀覆层的质量和一致性，提高电路板的可靠性和性能。
PCB镀覆工艺控制是一项复杂而重要的任务，因为精确控制每个步骤和参数可以确保镀覆层的质量和一致性。
下面将详细介绍几个与PCB镀覆工艺控制相关的关键点。
首先是表面处理。
在进行镀覆之前，必须对PCB表面进行必要的处理，以确保金属材料可以均匀地覆盖在表面上。
pcb电镀工艺PCB电镀工艺在PCB（Printed Circuit Board，印刷电路板）的制作过程中，电镀工艺是非常重要的一环。
电镀分为多种类型，包括沉积电镀、浸镀电镀、真空电镀等等。
在制作电路板时，通过电镀可以将金属材料镀在电路图案上，以增加PCB的导电性和耐腐蚀性。
在电镀过程中，需要严格控制电解液的成分和电镀时间，以确保PCB质量稳定。
下面将分别介绍不同类型的电镀工艺。
一、沉积电镀沉积电镀是将金属离子直接还原在电路板上的过程，是最基本的电镀工艺。
在PCB生产中，主要采用铜沉积电镀。
此工艺的优点是成本低，操作简单，能够在PCB表面镀上较为均匀的铜层。
但它也有缺点，例如铜层较厚时可能会出现气孔和结晶缺陷，影响电路板的可靠性。
二、浸镀电镀浸镀电镀是将电解质中的金属离子通过氢化作用还原在电路板表面的过程。
在PCB工业中，主要采用镍、金、锡等金属进行浸镀电镀。
浸镀电镀具有成本相对较高、电镀速度较快和金属沉积厚度均匀等优点，因此在高端PCB制作中使用广泛。
但是，浸镀电镀过程中的金属析出也会导致金属晶格的缺陷和杂质物质的存在，因此需要进行复杂的后期处理。
三、真空电镀真空电镀是通过高温真空环境下将金属薄膜沉积在电路板上的过程。
在高端PCB制作中，常采用铜、铝、镀铬钼等金属进行真空电镀。
真空电镀不仅能够保证金属薄膜的厚度和均匀性，还能够在膜上形成多种化学复合物，使得膜层更具有特殊的物理和化学性质。
但真空电镀需要高昂的成本，操作也相对较为复杂。
总之，电镀工艺在PCB制作中有着至关重要的作用。
各种电镀工艺有着各自的优缺点，在实际生产中需要考虑到PCB的质量和生产成本，选择适合的工艺进行生产。
PCB电镀制程详细讲解PCB（Printed Circuit Board）电路板是现代电子产品中不可或缺的一部分，而电镀制程是制造高质量PCB的重要步骤之一。
本文将详细讲解PCB电镀制程的流程和技术。
1. 什么是PCB电镀制程PCB电镀制程是将一层金属（通常是铜）沉积在PCB的表面进行加固和保护的过程。
这种金属沉积的过程被称为电镀，通过电解反应控制金属离子的还原，使金属沉积在PCB的导线和孔内，增强导电性能和耐腐蚀性。
2. PCB电镀制程的流程2.1 表面处理在进行电镀之前，PCB的表面需要进行处理以确保金属沉积的质量和附着力。
常见的表面处理方法包括清洗、去脂、蚀刻和活化等步骤。
2.1.1 清洗清洗是去除表面污垢的过程，通常使用溶剂或清洗剂进行。
清洗的目的是去除表面的油污、灰尘和其他杂质，以确保金属沉积的质量。
2.1.2 去脂去脂是去除表面油脂的过程，常用的去脂方法包括化学去脂和物理去脂。
化学去脂使用化学剂将油脂分解，而物理去脂则使用高温或喷射方法将油脂从表面去除。
2.1.3 蚀刻蚀刻是用来去除PCB表面不需要的金属部分的过程，常见的蚀刻方法包括湿蚀刻和干蚀刻。
湿蚀刻使用化学液体（如氯化铁）将金属蚀刻去除，而干蚀刻使用气体（如氟化氢）进行。
2.1.4 活化活化是为了增强金属沉积的附着力而进行的表面处理步骤。
常见的活化方法包括化学活化和物理活化，其中化学活化使用活化液体进行，物理活化则通过物理处理（如高温、冲击等）来实现。
2.2 电镀完成表面处理后，就可以进行电镀了。
电镀通常使用铜或其他金属进行，流程如下：1.基底金属化：首先，在表面处理后，PCB上涂覆一层导电层，通常使用导电感应剂来实现。
2.挡板镀铜：将PCB放入电镀槽中，通过电解反应将铜离子还原到PCB表面的孔内和导线上，形成一层薄的铜镀层。
3.粗镀铜：在挡板镀铜之后，继续进行粗镀铜的步骤。
这一步用于增加铜层的厚度，在PCB的导线和孔内形成均匀的金属沉积。
PCB图形电镀工艺流程PCB图形电镀是制造印制电路板时的重要工艺流程之一。
电镀工艺流程能够为PCB提供良好的导电性和耐腐蚀性，在电子产品中起到关键的作用。
下面将介绍一下PCB图形电镀的工艺流程。
首先，PCB进入电镀前会经过清洗工序，以去除表面污垢。
常用的清洗方式有化学清洗、喷洗清洗和超声波清洗等。
清洗工序的目的是为了保证电镀时的良好粘附性。
接下来，PCB会进入化学镀垫层的工序。
镀垫层的主要作用是增加PCB表面粘附力和电导性，以便更好地进行后续的电镀工艺。
常用的镀垫层材料有金、镍、锡等。
镀垫层工艺主要包括化学镀垫和电镀垫两种方式。
在化学镀垫工艺中，首先将金属盐溶液制备好，并调节好浓度和温度。
然后将PCB浸入溶液中，经过一段时间的处理，金属盐溶液中的金属离子会被还原成金属沉积在PCB表面。
最后再经过清洗和干燥等工序，形成均匀的金属薄层。
而电镀垫层工艺则是通过电化学的方式进行。
首先在PCB上涂覆一层金属催化剂，如钯金盐或铅盐等，然后将PCB浸入金属盐溶液中，通过电流作用，金属离子会被还原成金属沉积在PCB表面。
这种方法可以实现较厚的镀垫层。
完成了镀垫层工艺后，PCB会进入电镀层的工序。
电镀层主要是通过电化学方式，在PCB表面镀上一层金属保护层，以提高PCB的导电性和耐腐蚀性。
常用的电镀层材料有金、银、锡、铜等。
具体的电镀层工艺流程包括：首先是准备好金属盐溶液，调节好浓度和温度。
然后将PCB浸入溶液中，通过电流的作用，金属离子会被还原成金属离子在PCB表面沉积下来。
最后通过清洗和干燥等工序，形成均匀的电镀层。
最后，完成了上述工艺流程的PCB还需要进行检验和修复。
检验是为了确保PCB表面的镀层均匀且符合要求，常用的检验方法有厚度测量、锡膏检查、可焊性测试等。
如果发现镀层不符合要求，需要进行修复或重新进行电镀工序。
总之，PCB图形电镀是制造印制电路板的重要工艺流程之一。
通过化学镀垫和电镀垫两种方式，以及电化学的方式进行电镀层的制备，能够为PCB提供良好的导电性和耐腐蚀性。
pcb镀膜工艺技术
PCB镀膜工艺技术是指将一层薄膜涂覆在PCB（Printed
Circuit Board，印刷电路板）的表面，用于保护电路板免受环
境污染和氧化腐蚀。
常见的PCB镀膜工艺技术包括喷涂、浸涂、浸镀、喷镀等。
1. 喷涂：直接用喷枪将防腐膜涂覆在PCB表面。
该工艺简单，但效果较差，易产生浮白和脱落现象。
2. 浸涂：将PCB放入含有防腐膜的槽中，通过液力将膜涂覆
在PCB表面。
该工艺需要控制液体的温度和浓度，以保证膜
的均匀性和质量。
3. 浸镀：将PCB放入含有金属材料（如锡、银）的浸涂槽中，通过电化学反应使金属材料镀到PCB表面。
该工艺可以提高PCB的导电性和抗氧化能力。
4. 喷镀：类似于喷涂工艺，将金属材料（如锡、银）以液态喷射到PCB表面。
喷镀工艺可以在不使用电流的情况下进行，
适用于一些对电流敏感的电路板。
通过PCB镀膜工艺技术，可以增加PCB的抗氧化能力，减少PCB与环境因素的接触，延长电路板的使用寿命。
不同的镀
膜工艺技术适用于不同的应用场景，制造商需要根据自身需求和要求选择适合的工艺技术。
