9大消防系统的联动控制设计

消防系统联动工程设计方案一、项目背景随着科技的不断发展，城市建设日益完善，高层建筑和大型公共场所越来越多，消防安全问题日益凸显。

为了提高消防安全水平，确保人民群众生命财产安全，本项目将采用智能化系统与消防系统联动的设计方案，实现消防系统的自动化、智能化控制。

二、设计目标1. 提高消防安全管理水平，实现消防系统的自动化、智能化控制。

2. 降低火灾发生的风险，减少火灾损失。

3. 提高消防应急响应速度，确保人民群众生命财产安全。

三、设计原则1. 科学性：结合建筑特点和消防法规，制定合理的设计方案。

2. 实用性：选用高性能、可靠性的消防设备和智能化系统。

3. 先进性：采用先进的消防技术和智能化控制理念。

4. 经济性：在满足消防要求的前提下，降低工程成本。

四、设计内容1. 消防报警系统：包括火灾探测器、手动火灾报警按钮、消防联动控制器等。

2. 自动灭火系统：包括湿式/干式自动喷水灭火系统、泡沫灭火系统等。

3. 防烟排烟系统：包括防烟风机、排烟风机、防烟排烟管道等。

4. 疏散指示系统：包括应急照明、疏散指示标志等。

5. 智能化控制系统：包括建筑设备监控系统、出入口控制系统、视频监控系统等。

五、设计方案1. 消防报警系统（1）火灾探测器：布置在重要部位和易发生火灾的区域，如电气房、厨房、仓库等。

（2）手动火灾报警按钮：设置在明显便于操作的位置，如楼梯间、走廊等。

（3）消防联动控制器：接收火灾探测器和水泵房、防烟排烟系统等设备的信号，实现消防系统的联动控制。

2. 自动灭火系统（1）湿式/干式自动喷水灭火系统：根据建筑特点和火灾风险，选择合适的喷水灭火系统。

（2）泡沫灭火系统：适用于易燃液体火灾场所，如油库、化工厂等。

3. 防烟排烟系统（1）防烟风机：为楼梯间、前室等区域提供新鲜空气，防止烟气进入。

（2）排烟风机：排除火灾现场的烟雾，降低火灾蔓延风险。

（3）防烟排烟管道：连接防烟风机和排烟风机，形成防烟排烟系统。

消防联动控制系统概述消防联动控制系统是火灾自动报警系统中的一个重要组成部分。

通常包括消防联动控制器、消防控制室图形显示装置、传输设备、消防电气控制装置（防火卷帘控制器等）、消防设备应急电源、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件。

消防联动控制设备的构成如图2-1所示。

图2-1消防联动控制设备的构成框图第一节消防联动控制器消防联动控制器是消防联动控制设备的核心组件。

它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对自动消防设备实现联动控制和状态监视。

消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备。

对于控制逻辑复杂，在消防联动控制器上不便实现直接控制的情况，通过消防电气控制装置（如防火卷帘控制器）间接控制受控设备。

一、分类消防联动控制器可按结构形式、使用环境和防爆性能进行分类。

紫荆花商务中心所用台式消防联动控制器.；图2-2消防联动控制器示例图二、功能和性能1.功能1)消防联动控制器能接收来自火灾报警控制器的火灾报警信号，并发出火灾报警声、光信号。

在非延时状态下能在3s（一般发生动作后会有一段信号传输过程）内向与其连接的各类受控设备发出启动信号，按设定的控制逻辑直接或间接控制该受控设备, 同时发出启动光指示信号。

消防联动控制器能接收受控设备动作后的反馈信号，并显示相应设备状态。

2)消防联动控制器能接收连接的启泵按钮、水流指示器等灭火系统启动按钮相关触发器件发出的报警信号，显示其所在的部位，发出报警声、光信号，将报警信号发送到连接的火灾报警控制器。

3)消防联动控制器能以手动或自动两种方式完成所有控制功能并指示状态。

在自动方式下，手动插入操作优先。

4)（各分线盘）消防联动控制器具有直接手动控制单元。

直接手动控制单元至少有六组独立的手动控制开关，每个控制开关对应一个直接控制输出。

直接手动控制单元能独立使用时，受控设备的启动、反馈等各种工作状态均能在手动控制开关旁单独显示。

消防联动控制系统规范消防联动控制系统规范一、引言消防联动控制系统是建筑物内消防设施与其他设备及系统联动工作的关键控制系统，其规范化的设计、安装和运行是保障建筑物消防安全的重要保障措施。

为了提高消防联动控制系统的可靠性和有效性，制定本规范。

二、应用范围本规范适用于各类建筑物消防联动控制系统的设计、安装、调试和运行管理。

三、设计原则1. 按照国家和地方消防法规法规定的要求进行设计，并满足建筑物消防安全的需要。

2. 保证系统的可靠性和稳定性，确保系统在紧急情况下的正常工作。

3. 考虑系统的可扩展性和后续维护的方便性，方便系统的升级和改造。

四、设计要求1. 根据建筑物的类型、用途和结构特点，确定消防联动控制系统的需求和功能。

2. 确定系统的联动逻辑和控制策略，制定相应的控制方案和联动流程。

3. 设计合理的硬件设备配置和布局，保证设备的完好性和操作便捷性。

4. 能够与其他消防设备和系统进行互联互通，实现信息的共享和联动控制。

五、安装与调试1. 根据设计图纸和规范要求，进行设备的安装、布线和接线。

2. 安装完成后，进行设备的调试和联动测试，确认各项功能和控制策略的正常运行。

3. 检查系统的可靠性和稳定性，避免故障和漏洞。

六、运行管理1. 编制消防联动控制系统的使用操作手册，详细介绍系统的使用方法和注意事项。

2. 对系统进行定期巡检和维护，确保设备的正常运行和功能的可靠性。

3. 建立系统故障和事故的记录和处理机制，及时解决系统的故障和问题。

4. 向相关人员进行系统培训和演练，提高应急处理和联动控制的效率。

七、验收与评估1. 完成消防联动控制系统的建设后，进行系统的验收和测试，确保系统符合设计要求。

2. 对系统的功能和性能进行评估，提供改进建议和措施。

3. 对系统的运行情况进行定期检查和评估，根据评估结果进行系统的优化和改进。

总结消防联动控制系统规范的制定对于提高建筑物的消防安全水平和保障人员生命财产安全具有重要意义。

1、一般规定
2 消防控制室
3 消防控制设备的功能
的手动启动为主，因为设置灭火系统的场所，都一定设置了火灾报警系统，消防中心的值班人员不可能在未去保护区进行火灾确认的情况下，就在控制室强制手动放气。

因此，本条没有要求消防控制室必须控制灭火系统的紧急启动。

管网气体自动灭火装置原理见图8。

图8 管网气体灭火装置原理图
6 在设置泡沫、干粉灭火系统的工程内，消防控制设备有系统的启、停装置，并显示系统的工作状态（包括故障状态）是必要的。

7 对常开防火门，要求在火灾时应能自动关闭，以起到防火分隔作用，因此常开防火门两侧应设置火灾探测器，任何一侧报警后，防火门应能自动联动关闭，且关闭后应有信号送到消防控制室。

8 对防火卷帘，一般都以两个探测器的“与”门信号作为控制信号比较安全。

9 火灾发生后，空调系统对火灾发展影响大，而防排烟设备有利于防止火灾蔓延和人员疏散，因此本条规定了火灾探测器报警后消防控制设备对防排烟设施的控制、显示功能。

消防自动报警及联动控制系统设计说明消防自动报警及联动控制系统设计说明一．本工程为一类防火建筑。

火灾自动报警系统的保护等级按一级设置。

二．系统组成：火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通对讲电话系统；电梯监视控制系统；应急照明控制系统。

三．消防及弱电控制中心：1.本工程消防及弱电控制中心设在首层，并设有直接通往室外的出口。

2．消防及弱电控制中心的报警控制设备由火灾报警控制主机，联动控制台，CRT显示器，打印机，应急广播设备，消防直通对讲电话设备，电梯监控盘和电源设备等组成。

3. 消防及弱电控制中心可接收感烟，感温等探测器的火灾报警信号及水流指示器，检修阀，压力报警阀，手动报警按钮，消火栓按钮的动作信号。

4．消防及弱电控制中心可显示消防水池.消防水箱水位，显示消防水泵的电源及运行状况。

5．消防及弱电控制中心可联动控制所有与消防有关的设备。

四．火灾自动报警系统：1．本工程采用集中报警控制系统。

消防自动报警系统按2总线环路设计，任一点断线不应影响系统报警。

2．探测器：疏散通道上的防火卷帘门2侧设置感温探测器，高大空间设置双波段和光截面报警模块，其他场所设置感烟探测器。

3．探测器与灯具的水平净距应大于0.2米；与送风口边的水平净距应大于1.5米；与多孔送风顶棚孔口或条形送风口的水平净距应大于0.5米；与嵌入式扬声器的净距应大于0.1米；与自动喷水头的净距应大于0.3米；与墙或其他遮挡物的距离应大于0.5米。

探测器的具体定位，以建筑吊顶综合图为准4．在本楼适当位置设手动报警按钮及消防对讲电话插孔。

手动报警按钮及对讲电话插孔底距地1.4米。

5．在消火栓箱内设消火栓报警按钮。

接线盒设在消火栓的开门侧，底距地1.8米。

6．在各层楼梯间及疏散楼梯前室走道侧，设置火灾声光报警显示装置。

安装高度为门框上0.2米。

五．消防联动控制：火灾报警后，消防及弱电控制中心应根据火灾情况控制相关层的正压送风阀及排烟阀，电动防火阀，并启动相应加压送风机，排烟风机，排烟阀280°C熔断关闭，防火阀70°C熔断关闭。

火灾自动报警及消防联动控制系统设计要求（一）,设置集中型火灾自动报警系统,系统由火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成。

（二）自动报警系统设计：(1)火灾自动报警控制系统；(2)非消防电源切除控制；（三）系统设备：(1)采用集中型报警控制系统。

消防自动报警系统按二总线树形设计。

消防控制室独立设于本建筑室外,消防控制设备采用汉字液晶显示火灾报警联动控制器系统。

该系统集联动、报警为一体，本楼体内的感烟感温探测器及手动报警按钮均可混接在总线上。

所有接在总线上的探测器及控制模块均无极性。

任一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数均不应超过3200点，其中每一总线回路连接设备的总数不宜超过200点，且应留有不少于额定容量10％的余量；任一台消防联动控制器地址总数或火灾报警控制器（联动型）所控制的各类模块总数和不应超过1600，每一联动总线回路连结设备的总数不宜超过100点，且应留有不少于额定容量10％的余量。

系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点；总线穿越防火分区时，应在穿越处设置总线短路隔离器。

本集中报警控制系统与总线联接的感烟感温探测器、感烟探测器、手动报警按钮、均带地址编码，故任一元件动作，均可从消防控制室的智能火灾报警控制器或楼层报警显示器上得到确切的位置显示并进行自动报警。

消防控制室设置有显示消防水池水位的装置，其同时具有最高和最低水位报警功能。

消防专用电话网络应为独立的消防通信系统。

消防控制室设置有可直接报警的119外线电话总机。

多线制消防专用电话系统中的每一电话分机应与总机单独连接。

除在手动报警按钮处设置直通对讲电话插孔外,电梯机房、灭火控制系统操作处及其它与消防联动控制有关且经常有人值班的机房应设置消防直通对讲电话分机。

消防联动控制方式一、自动喷水灭火系统联动控制方式：1、湿式系统或干式系统联动方式：2、预作用系统的联动控制方式：3、雨淋系统的联动控制方式压力开关动作向火灾报警控制器报警消防联动控制器自动启泵自动联动控制方式：应由湿式报警阀压力开关的动作信号作为触发信号，直接控制启动喷淋消防泵，联动控制不应受消防联动控制器处于自动或手动状态影响。

手动控制方式：应将喷淋消防泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内消防控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止。

水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制柜。

自动联动控制方式：应由同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮的报警信号，作为预作用阀组开启的联动触发信号。

由消防联动控制器控制预作用阀组的开启，是系统转变为湿式系统；当系统设有快速排气装置时，应联动控制排气阀前的电动阀的开启，湿式系统的联动控制应符合《火灾自动报警系统设计规范》（GB 50116-2013）第4.2.1跳的规定。

手动控制方式：应将喷淋消防泵控制箱（柜）的启动、停止按钮、预作用阀组和快速排气阀入口前的电动阀的的启动、停止按钮，用专用线路直接连接至设置在消防控制室内消防控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止及预作用阀组和电动阀的开启。

两只及以上独立的感烟探测器或一只感烟探测器与一只手动火灾报警按钮报警信号消防联动控制器手动启、停按钮火灾报警控制器消防火灾联动控制器预作用阀组和电动阀喷淋消防泵手动、起停按钮水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号，有压气体管道气压状态和快速排气阀入口前电动阀的动作信号应反馈至应反馈至消防联动控制器。

自动联动控制方式：应由同一报警区域内两只及以上独立的感温火灾探测器或一只感温火灾探测器与一只手动火灾报警按钮的报警信号，作为雨淋阀组开启的联动触发信号。

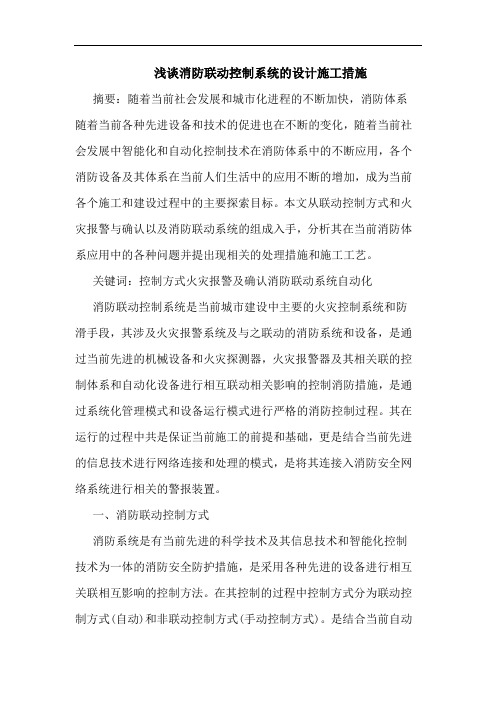

浅谈消防联动控制系统的设计施工措施摘要：随着当前社会发展和城市化进程的不断加快，消防体系随着当前各种先进设备和技术的促进也在不断的变化，随着当前社会发展中智能化和自动化控制技术在消防体系中的不断应用，各个消防设备及其体系在当前人们生活中的应用不断的增加，成为当前各个施工和建设过程中的主要探索目标。

本文从联动控制方式和火灾报警与确认以及消防联动系统的组成入手，分析其在当前消防体系应用中的各种问题并提出现相关的处理措施和施工工艺。

关键词：控制方式火灾报警及确认消防联动系统自动化消防联动控制系统是当前城市建设中主要的火灾控制系统和防滑手段，其涉及火灾报警系统及与之联动的消防系统和设备，是通过当前先进的机械设备和火灾探测器，火灾报警器及其相关联的控制体系和自动化设备进行相互联动相关影响的控制消防措施，是通过系统化管理模式和设备运行模式进行严格的消防控制过程。

其在运行的过程中共是保证当前施工的前提和基础，更是结合当前先进的信息技术进行网络连接和处理的模式，是将其连接入消防安全网络系统进行相关的警报装置。

一、消防联动控制方式消防系统是有当前先进的科学技术及其信息技术和智能化控制技术为一体的消防安全防护措施，是采用各种先进的设备进行相互关联相互影响的控制方法。

在其控制的过程中控制方式分为联动控制方式(自动)和非联动控制方式(手动控制方式)。

是结合当前自动化控制技术为一体的控制方法和措施，也就是说说消防联动控制系统的控制也必须同时具备这两种功能，是采用自动化控制方式和报警措施进行相互关联相互联系的措施和过程。

消防联动系统的控制可采用集中控制，分散控制，或集中控制与分散控制相结合控制。

其在控制的过程中是结合当前的实际情况为基础前提进行相关控制体系的设计和方式，是采用信息技术和计算机管理技术为支撑基础的控制方法。

消防联动控制对象包括下列设施：各类自动灭火设旌，通风及防排烟设施，防火卷帘，防火门及水幕，电梯，非消防电源切断，火灾应急广播，火灾报警，火灾应急照明及疏散指示照明等。

一、消火栓系统的联动控制设计1、联动（连锁）启动①应由消防水泵出水干管上设置的低压压力开关②高位消防水箱出水管上设置的流量开关（没有设置稳压泵）③报警阀压力开关等信号作为触发信号（特指干式消火栓）注：该三种连锁启动直接控制启动消火栓泵，联动控制不应受消防联动控制器处于自动或手动状态的影响2、联动启动①消火栓按钮的动作信号与该消火栓按钮所在报警区域内的任一火灾探测器②消火栓按钮的动作信号与该消火栓按钮所在报警区域内的任一手动报警按钮的报警信号二、湿式系统和干式系统的联动控制设计1、联动（连锁）启动①应由湿式（干式）系统消防泵出水干管上设置的低压压力开关②高位消防水箱出水管上设置的流量开关（没有设置稳压泵）③应由湿式（干式）报警阀压力开关的动作信号作为触发信号注：该三种连锁启动直接控制启动喷淋消防泵，联动控制不应受消防联动控制器处于自动或手动状态的影响2、联动启动①由报警阀压力开关的动作信号与该报警阀防护区内的任一火灾探测器②由报警阀压力开关的动作信号与该报警阀防护区内的任一手动报警按钮的报警信号三、预作用系统的联动控制设计1、联动（连锁）启动（严禁充水场所）①应由预作用系统消防泵出水干管上设置的低压压力开关②高位消防水箱出水管上设置的流量开关（没有设置稳压泵）③应由预作用系统报警阀压力开关的动作信号作为触发信号注：该三种连锁启动直接控制启动喷淋消防泵，联动控制不应受消防联动控制器处于自动或手动状态的影响2、联动启动①由同一报警区域内两只及以上独立的感烟火灾探测器②一只感烟火灾探测器与一只手动火灾报警按钮的报警信号③（严禁充水场所）两个探测器+一个喷头（充气管路压力开关）四、雨淋系统（水喷雾）的联动控制设计1、联动（连锁）启动（严禁充水场所）①应由雨淋系统消防泵出水干管上设置的低压压力开关②高位消防水箱出水管上设置的流量开关（没有设置稳压泵）③应由雨淋系统报警阀压力开关的动作信号作为触发信号注：该三种连锁启动直接控制启动喷淋消防泵，联动控制不应受消防联动控制器处于自动或手动状态的影响2、联动启动①由同一报警区域内两只及以上独立的感温火灾探测器②一只感温火灾探测器与一只手动火灾报警按钮的报警信号3、传动管启动当采用充液（水）传动管控制雨淋阀时①应由雨淋系统消防泵出水干管上设置的低压压力开关②高位消防水箱出水管上设置的流量开关（没有设置稳压泵）③应由雨淋系统报警阀压力开关的动作信号作为触发信号。

消防联动控制系统概述消防联动控制系统是火灾自动报警系统中的一个重要组成部分。

通常包括消防联动控制器、消防控制室图形显示装置、传输设备、消防电气控制装置（防火卷帘控制器等）、消防设备应急电源、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件。

消防联动控制设备的构成如图2-1所示。

图2-1消防联动控制设备的构成框图第一节消防联动控制器消防联动控制器是消防联动控制设备的核心组件。

它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对自动消防设备实现联动控制和状态监视。

消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备。

对于控制逻辑复杂，在消防联动控制器上不便实现直接控制的情况，通过消防电气控制装置（如防火卷帘控制器）间接控制受控设备。

一、分类消防联动控制器可按结构形式、使用环境和防爆性能进行分类。

紫荆花商务中心所用台式消防联动控制器.；图2-2消防联动控制器示例图二、功能和性能1.功能1)消防联动控制器能接收来自火灾报警控制器的火灾报警信号，并发出火灾报警声、光信号。

在非延时状态下能在3s（一般发生动作后会有一段信号传输过程）内向与其连接的各类受控设备发出启动信号，按设定的控制逻辑直接或间接控制该受控设备, 同时发出启动光指示信号。

消防联动控制器能接收受控设备动作后的反馈信号，并显示相应设备状态。

2)消防联动控制器能接收连接的启泵按钮、水流指示器等灭火系统启动按钮相关触发器件发出的报警信号，显示其所在的部位，发出报警声、光信号，将报警信号发送到连接的火灾报警控制器。

3)消防联动控制器能以手动或自动两种方式完成所有控制功能并指示状态。

在自动方式下，手动插入操作优先。

4)（各分线盘）消防联动控制器具有直接手动控制单元。

直接手动控制单元至少有六组独立的手动控制开关，每个控制开关对应一个直接控制输出。

直接手动控制单元能独立使用时，受控设备的启动、反馈等各种工作状态均能在手动控制开关旁单独显示。

1、一般规定
2 消防控制室
3 消防控制设备的功能
的手动启动为主，因为设置灭火系统的场所，都一定设置了火灾报警系统，消防中心的值班人员不可能在未去保护区进行火灾确认的情况下，就在控制室强制手动放气。

因此，本条没有要求消防控制室必须控制灭火系统的紧急启动。

管网气体自动灭火装置原理见图8。

图8 管网气体灭火装置原理图
6 在设置泡沫、干粉灭火系统的工程内，消防控制设备有系统的启、停装置，并显示系统的工作状态（包括故障状态）是必要的。

7 对常开防火门，要求在火灾时应能自动关闭，以起到防火分隔作用，因此常开防火门两侧应设置火灾探测器，任何一侧报警后，防火门应能自动联动关闭，且关闭后应有信号送到消防控制室。

8 对防火卷帘，一般都以两个探测器的“与”门信号作为控制信号比较安全。

9 火灾发生后，空调系统对火灾发展影响大，而防排烟设备有利于防止火灾蔓延和人员疏散，因此本条规定了火灾探测器报警后消防控制设备对防排烟设施的控制、显示功能。

火灾报警及消防联动控制系统主机的九大配置火灾报警及消防联动控制系统主机的九大配置火灾自动报警及消防联动控制系统主机主要由①主机主板、②回路卡、③手动控制盘、④多线制控制盘、⑤直流不间断电源、⑥消防应急广播系统、⑦消防电话系统、⑧CRT系统、⑨机箱等组成。

下面是店铺整理的相关内容，欢迎阅读参考！一、主机主板主机主板是火灾报警控制器的核心部件，决定了控制器的最大容量和性能，不同产品、不同型号各有所不同。

选用时主机主板既要满足本工程所需容量，还要考虑是否有再建、扩建工程共用本主机，以及是否可能改变建筑物的使用功能等因素，据此确定回路卡数量，最终确定所选用主机主板。

二、回路卡回路卡分双回路和单回路两类，市场上多为双回路卡。

单回路卡用于点数很少的工程。

回路卡也因生产商的不同有较大差异，选用时应了解产品的具体情况。

有的回路卡只能带智能探测器，有的回路卡只能带监视/控制模块，有的回路卡则可将智能探测器和编址模块混带。

所以，选择回路卡要根据防火分区及楼层，计算出各防火分区总的点数，且按照规范应预留15%~20%的扩展余量，确定回路卡数量。

三、手动控制盘手动控制盘是手动远程控制消防联动设备的'操作盘，属于总线控制，用于控制正压送风机、排烟风机、电梯、广播、消火栓泵、喷淋泵等联动设备。

应计算出所需控制的总点数，选用大于总点数10%余量即可。

四、多线制控制盘多线制控制盘是控制消防设备的启、停，并应显示其工作状态，是消防联动系统的后备保证，当火灾自动报警控制系统无法正常工作，需要人为启动消防设备时使用的控制盘。

其控制点数与消防控制设备一一对应，采用硬接点方式连接，相当于设备的现场启、停按钮，针对排烟机、正压送风机、消防泵、喷淋泵等火灾联动控制设备。

目前市场上多线控制盘都会配合一个隔离模块使用。

模块是非编码的，主要作用是实现火灾报警系统的强弱电隔离，防止消防设备动作时，强电串入报警系统烧坏报警设备。

五、直流不间断电源直流不间断电源是一种DC24V大容量电源输出设备，在火灾报警控制系统中，作为联动控制系统的电源使用，为联动控制模块及被控设备供电。

火灾自动报警及消防联动控制系统设计说明1、系统构成：(1)火灾自动报警系统(2)消防联动控制(3)火灾应急广播系统(4)消防直通对讲电话系统(5)漏电火灾报警系统(6)大空间智能型灭火装置集中控制系统消防水炮控制系统(7)智能消防应急疏散照明指示灯系统2.系统概况：1本工程为一类防火建筑.火灾自动报警的保护等级按特级设置.设控制中心报警系统和消防联动控制系统;2.系统组成:火灾自动报警系统；消防联动控制系统；火灾应急广播系统；消防直通电话对讲系统；漏电火灾报警系统；大空间智能型灭火装置集中控制系统消防水炮控制系统；智能消防应急疏散照明指示灯系统;3.消防控制室:1 本工程的消防控制室设置在一层西侧,负责本工程全部火灾报警及联动控制系统,设有直接通室外的出口.2 消防控制室可联动所有与消防有关的设备;3 消防控制室的报警联动设备由火灾报警控制主机、联动控制台、CRT显示器、打印机、广播设备、消防直通对讲电话设备、电源设备等组成;4 消防控制室可接收感烟、感温、可燃气体等探测器的火灾报警信号及水流指示器、检修阀、压力报警阀、手动报警按钮、消火栓按钮以及消防水炮的动作信号;5 消防控制室可显示消防水池、消防水箱水位,显示消防水泵等的电源及运行情况;4.火灾自动报警系统：1 本工程采用消防控制室报警控制系统,火灾自动报警系统按四总线设计;2 探测器：柴油发电机房、厨房、车库等处设置感温探测器,直燃机房设防爆型可燃气体探测器,其他场所设置感烟探测器;3 探测器安装：探测器与灯具的水平净距应大于0.2m；至墙边、梁边或其他遮挡物的水平距离不应小于0.5m;至送风口边的水平距离不应小于 1.5m;至多孔送风顶棚孔口的水平距离不应小于0.5m;至喷淋头的水平距离不应小于0.3mm;4 电梯前室、主要人流通道、公共活动场所的出入口等处设有手动火灾报警按钮,从同一防火分区任何位置到最近的手动报警按钮的步行距离不超过30m;手动报警按钮的安装高度距地1.4m;5 在消火栓箱内设消火栓报警按钮;接线盒设在消火栓的开门侧;6 在各层楼梯间或消防电梯前室设置识别着火楼层的灯光显示装置；在各楼层走道靠近楼梯出口处,设置声光警报装置；7 在各层消防电梯前室设火灾报警楼层显示装置;5.消防联动控制：火灾报警后,消防中心应根据火灾情况启动相关防火分区排烟风机、消防补风机和事故风机,并接收其反馈信号;消防控制室应根据火灾情况控制相关层或防火分区的电动防火阀、排烟风口和正压送风口,并启动相应排烟风机、正压送风机、消防补风机;70℃防火阀、280℃防火阀、排烟风口等的动作信号以及风机的动作信号要反馈到消防控制室;在消防控制室,对消火栓泵、自动喷洒泵、排烟风机、补风机、正压送风机,既可通过现场控制模块进行自动控制也可在联动控制台上通过硬线手动控制,并接收其反馈信号;消防泵及排烟风机、消防补风机、正压送风机硬线手动控制线均采用NH-KVV耐火控制电缆;火灾报警后,自动停止有关防火分区的空调机、新风机、排风机等风机,并接收其反馈信号;1消火栓泵控制：1平时由压力开关自动控制增压稳压泵维持管网压力,管网压力过低时,直接启动主泵;2消火栓按钮动作后,直接启动消火栓泵,消防控制室能显示报警部位并接收其反馈信号;3消防控制室联动控制台上,可通过手动控制消火栓泵,并接收其反馈信号;4消防控制室能显示消火栓泵电源状况,消防泵房可手动启动消火栓泵;2 自动喷洒泵控制：1平时由压力开关自动控制增压稳压泵维持管网压力,管网压力过低时,直接启动主泵;2火灾时,喷头喷水,水流指示器动作并向消防控制室报警,同时,湿式报警阀动作,击响水利警铃,压力开关启动喷洒泵,消防控制室接收其反馈信号;3消防控制室可通过控制模块编程,自动启动喷洒泵,并接收其反馈信号;4消防控制室能显示喷洒泵电源状况,消防泵房可手动启动喷洒泵;3排烟风机控制：火灾发生时,消防控制室根据火灾情况启动相应的排烟风机,当火灾温度达到280℃时,排烟阀熔断关闭,排烟风机吸入口处的280℃防火阀关闭后,联锁停止相应的排烟风机;4 正压送风机控制：火灾发生时,消防控制室根据火灾情况电动开启相应的正压送风口,启动相应的正压送风机;5 事故排风机的控制：本工程直燃机房内设事故风机,正常情况下为通风换气使用,当可燃气体探测器报警时则作为事故风机,由消防控制联动启动使用,火灾发生时作为排烟风机使用;正常时就地手动控制及DDC控制,事故时及火灾发生时由消防中心控制,消防中心具有控制优先权;6 防火卷帘门控制：消防疏散通道上的防火卷帘：感烟探测器动作后,卷帘下降至距地面1.8m；感温探测器动作后,卷帘下降到底;作为消防隔断的防火卷帘：感烟探测器动作后,卷帘直接下降到底;7 火灾时由消防控制室自动控制点亮应急照明;切断与消防无关的所有电源;8 火灾时消防控制室控制所有电梯全部运行至首层,并接收其反馈信号;6.火灾应急广播系统：本工程中的火灾紧急广播系统与日常广播系统合用扬声器及广播线路,前端设备均设在首层消防控制室内,系统采用定压式输出;平时播放背景音乐及日常广播, 当火灾发生时,消防控制室值班人员可根据火灾发生区域,自动或手动进行火灾广播,及时指导人员疏散;在公共走道、电梯厅、门厅、大堂、餐厅、会议室、游泳馆、保健区、重要机房、客房等处均设扬声器,扬声器功率为3W;所有扬声器除部分机房和面积较大的房间为距地挂墙安装外,其他各层均为吊顶上嵌顶安装;广播机柜至扬声器及广播之间连接线路均选用型导线.竖向沿桥架与其他消防线缆分槽在弱电竖井内敷设或线槽加隔板,水平线路穿SC20镀锌焊接钢管在楼板内暗敷;7.消防直通对讲电话系统：消防控制室内设消防直通电话总机,除在消防手动报警按钮处设置电话插孔外,在变配电室、消防水泵房、冷冻站、消防防控制室、电梯机房、排烟机房、补风机房等处设置电话分机,安装高度距地1.4m;消防控制室设置119火警外线电话;8.供电电源、消防线缆敷设及其他：火灾自动报警系统设备均采用双路电源供电并在末端设自动切换装置;消防控制室要求另外设置UPS蓄电池电源作为备用电源,此电源由设备承包商负责提供;所有消防线缆均采用耐火电缆,消防负荷电缆选用WDN-YJFE耐火电缆；一般负荷电缆选用WDZA-YJFFE阻燃电缆;消防负荷电线选用WDN-BYJF导线穿SC金属管；一般负荷电线选用WDZA-BYJF导线穿SC金属管;消防系统的线缆穿钢管暗敷在非燃烧体结构层内,保护层厚度不小于3cm,由顶板接线盒至消防设备一段线路穿金属耐火波纹管;干线线缆沿金属线槽敷设,其所用线槽均为防火保护的封闭式金属线槽;为同一消防设备供电的两路耐火电缆,分别在不同路径的阻燃桥架上敷设；当同一路径敷设时,应采用阻燃线槽并用防火隔板隔开;吊顶内或必须穿钢管明敷的管线,其明敷钢管应做防火处理;火灾自动报警系统的每回路地址编码总数应留15%~20%的余量;火灾自动报警系统接地利用大楼综合接地装置作为其接地极,设独立引下线,引下线采用两根BV-1x35mm2导线各穿PVC40管;要求综合接地电阻值小于1欧姆;9.漏电火灾报警系统电气火灾监控系统作为独立的监视与控制系统叠加于配电系统中,不取代原有配电系统的断路器、漏电断路器等配电元器件的功能,可以通过 I/O 接口提取智能断路器、漏电断路器及漏电附件RCD的报警点信号,构成对漏电热积聚效应可能产生火灾隐患的不同情况,设置疑似隐患预警50mA～300mA及二级阀值报警≥300mA 及500mA功能;电气火灾监控探测器本身内置1路漏电检测及1路温度检测功能,具有8路辅助通道,在10米距离内可以另配置漏电探测器或温度传感器,两种探测器任意组合,每只探测器各占一个地址,即1+8个地址;电气火灾监控探测器和检测探测器安装在配电柜箱内,采用35mm导轨安装,温度传感器,监控探测器及检测探测器安装具体位置没有严格要求,以安装方便为宜;穿电缆线安装时,PE线不能穿过电气火灾监控探测器和检测探测器;电气火灾监控探测器与检测探测器联接信号电缆,建议采用2,≤10米.电气火灾监控CAN总线有极性总长度≤3000米,采用2阻燃双绞软铜线,CAN总线独立穿金属管中,严禁与动力线,照明线,交流线,视频线或广播线穿入同一管中,金属管规格:SC20;10.大空间智能型灭火装置集中控制系统消防水炮控制系统该系统装置24小时全天候工作,当设备监测到火灾后打开相应的电磁阀,启动水泵进行灭火,并反馈信号到联动柜;采用AC220V电源,接地线采用ZRBV4.0m㎡,系统通讯总线采用ZRVVP2x1.5m㎡,启泵线采用RVS2x1.5m㎡.联动柜到水泵控制柜间电线采用BUR4x1.5m㎡,共4根,2根启泵线,2根信号回答线;电线采用金属电线管、槽敷设,不同系统、不同电压的电线不得共用同一电线管;接地采用联合接地,其接地电阻不应大于1欧.电磁阀的功耗是按一次最大同时打开3个电磁阀设计,采用AC220V、50W的电磁阀;该系统可与任何火灾报警控制器通过地址编码模块进行联接,如同一场所中已设有其它系统的火灾报警控制器,只要向本系统提供地址编码来进行连接;如现有其他系统配备有DC24e电源,本系统也可并接其它系统的后备DC24V电源.该系统提供UPS后备电源1000VA,延时1小时;该系统的现场控制箱安装于各区的最底层楼面处,其中心线距该楼面高度为 1.5米,且应周围无明显的障碍物.以便于现场控制;该系统所选用的地址编码模块与火灾报警控制器应为同一厂家产品.该系统所选用的智能灭火系统是由智能灭火装置中的红外探测组件直接通过电气启动水泵进行喷水灭火的. 并非喷淋系统所采用的通过湿式报警阀来进行启动水泵的,故如多系统共用一台水泵时应在喷淋系统湿式报警阀前安装该系统的管道.该系统中电磁阀的安装位置宜靠近灭火装置安装;11.智能消防应急疏散照明指示灯系统本工程设置智能消防应急疏散照明指示灯系统;。

消防联动系统方案概述消防联动系统是一种集成消防设备与其他安全设备的系统，通过设定一系列联动规则和策略，实现消防设备与其他设备之间的信息共享和协同工作。

本文将介绍消防联动系统的工作原理、组成部分、实施步骤和未来发展方向。

工作原理消防联动系统依赖于各种传感器、控制设备和网络通信技术，通过实时监测和控制，实现对火警、烟雾、温度等消防信息的感知和处理。

系统将消防设备与其他安全设备如门禁系统、视频监控系统、电梯控制系统等进行数据交互和信息共享，通过预设联动规则，实现消防设备与其他设备之间的智能协同工作。

组成部分消防联动系统一般包括以下组成部分：1. 消防设备消防设备是系统的核心组成部分，包括火灾报警器、消防喷淋设备、烟雾探测器、温度传感器等。

这些设备通过传感器感知火警和相关信息，并通过控制设备触发相应的联动动作。

2. 控制设备控制设备用于控制消防设备和其他安全设备的运行状态，包括控制面板、控制器、继电器等。

通过监控传感器的信号，控制设备可以判断火警是否发生，并触发相关联动动作。

3. 网络通信设备网络通信设备负责将各个设备连接起来，实现数据传输和信息共享。

采用无线或有线通信技术，将消防设备和控制设备与其他安全设备进行互联。

4. 联动规则联动规则是系统的逻辑核心，通过预设一系列规则和策略，实现对火警和其他安全事件的智能响应。

比如，当火警发生时，系统可以自动触发喷淋系统、关闭门禁、通知报警中心等。

5. 数据存储与处理消防联动系统可以通过数据存储与处理模块记录和分析各种消防和安全事件的数据信息。

这些数据可以用于日后的安全评估和系统性能优化。

实施步骤实施消防联动系统一般包括以下步骤：1. 需求分析首先进行需求分析，了解用户的具体需求，包括系统规模、联动范围、联动规则等方面的要求。

通过需求分析，可以为后续的系统设计提供指导。

2. 系统设计根据需求分析的结果，进行系统设计。

包括确定系统的核心功能、设备选型、网络通信方案、联动规则等。

一、火灾自动报警与联动控制系统1. 火灾报警控制器调试时，使控制器与探测器之间的连线断路和短路，控制器应在100s内发出故障信号（短路时发出火灾报警信号除外）。

在故障状态下，使任一非故障部位的探测器发出火灾报警信号，控制器应在60s内发出火灾报警信号。

2. 管路采样吸气式火灾探测器调试时，在采样管最末端（最不利处）采样孔加入试验烟，探测器或其控制装置应在120s内发出火灾报警信号。

改变探测器的采样管路气流，使探测器处于故障状态，探测器或其控制装置应在100s内发出故障信号。

3. 区域显示器（火灾显示盘）调试时，应在3s内正确接收和显示火灾报警控制器发出的火灾报警信号。

4. 消防控制中心图型显示装置调试时，使火灾报警控制器和消防联动控制器分别发出火灾报警信号和联动控制信号，显示装置应在3s内接收。

5. 消防联动控制器调试时，与各模块之间或与备用电源之间的连线断路和短路时，消防联动控制器能在100s秒内发出故障信号。

6. 系统备用电源调试时，使各备用电源放电终止，再充电48h后断开设备主电源，备用电源至少应保证设备工作8h，且应满足相应的标准及设计要求。

7、消防联动控制器计时装置的日计时误差不应超过30 s，使用打印机记录时间时，应打印出月、日、时、分等信息。

8、具有信息记录功能的消防联动控制器应能至少记录999条相关信息，且在消防联动控制器断电后能保持14 d。

9、消防电气控制装置仅可配接启动器件，配接启动器件的消防电气控制装置应能接收启动器件的动作信号，并在3 s内将启动器件的动作信号发送给消防联动控制器。

处于自动工作状态的消防电气控制装置在接收到启动器件的动作信号后，应执行预定的动作，控制受控设备进入预定的工作状态。

消防电气控制装置应能接收受控设备的工作状态信息，并在3 s内将信息传送给消防联动控制器。

10、消防应急广播设备进入应急广播状态后，应在10 s内发出广播信息，且声频功率放大器的输出功率应不能被改变。

2手动控制方式，应将水幕系统相关控制阀组和消防泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，并应直接手动控制消防泵的启动、停止及水幕系统相关控制阀组的开启3.压力开关、水幕系统相关控制阀组和消防泵的启动、停止的动作信号，应反馈至消防联动控制器3.消火栓系统的联动控制设计1）联动控制方式，应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号，直接控制启动消火栓泵，联锁控制不应受消防联动控制器处于自动或手动状态影响。

当设置消火栓按钮时，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动。

2）手动控制方式，应将消火栓泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，并应直接手动控制消火栓泵的启动、停止。

3）消火栓泵的动作信号应反馈至消防联动控制器。
