红外治疗仪、多功能激光光电平台技术参数表
一、适用范围:
镇痛消炎、促进组织修复、刺激多种酶的活性和增加肌肤弹性及紧致,用于治疗过敏性皮炎、炎性痤疮等。
二、技术参数:
光疗模块:
Derma-590
1. 光源类型:LED/可见光
2. 输出波长:590nm±5nm
3. 光源组成:400颗
4. 输出强度:25mW/cm²±25%
5. 光照面积:750 cm2,治疗头有5个发光瓣,可根据患处调节光源角度
6. 治疗时间:1~99min可调,步长1min
7. 工作模式:连续/脉冲模式
电疗模块:
Derma-CR
1、输出强度:0-15档
2、脉冲频率:4×(1±5%)MHz
3、治疗时间:1~60min可调,步长1min
4、输出方式:连续输出
主机平台
1、电源:~220V / 50Hz
2、显示屏:8寸液晶显示屏
3、脚轮配置:4个万向轮
4、操作控制系统:全电脑触摸屏操作控制
5、抬升动力系统配置:360°四关节旋转臂
6、有治疗头温度指示功能。

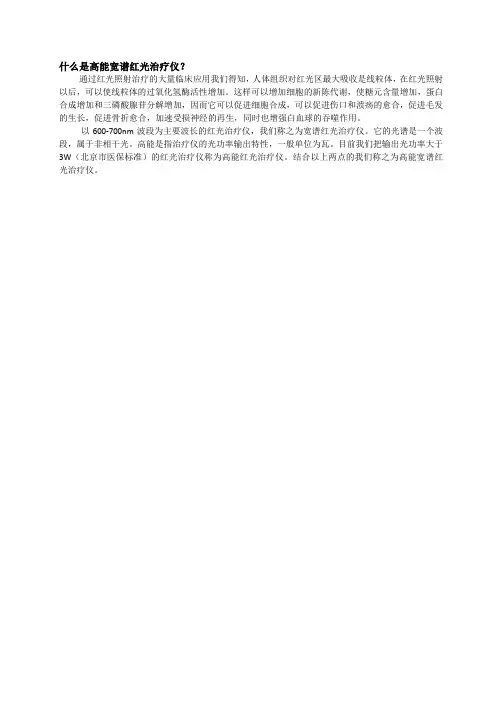

什么是高能宽谱红光治疗仪?
通过红光照射治疗的大量临床应用我们得知,人体组织对红光区最大吸收是线粒体,在红光照射以后,可以使线粒体的过氧化氢酶活性增加。
这样可以增加细胞的新陈代谢,使糖元含量增加,蛋白合成增加和三磷酸腺苷分解增加,因而它可以促进细胞合成,可以促进伤口和溃疡的愈合,促进毛发的生长,促进骨折愈合,加速受损神经的再生,同时也增强白血球的吞噬作用。
以600-700nm波段为主要波长的红光治疗仪,我们称之为宽谱红光治疗仪。
它的光谱是一个波段,属于非相干光。
高能是指治疗仪的光功率输出特性,一般单位为瓦。
目前我们把输出光功率大于3W(北京市医保标准)的红光治疗仪称为高能红光治疗仪。
结合以上两点的我们称之为高能宽谱红光治疗仪。
高能红光治疗仪高能红光治疗仪是一种新型的可以应用于医院、家庭的光疗设备,它基本原理是通过特殊的滤光片得到600nm~700nm为主的红色可见光波段,该波段对人体穿透深,疗效更好。
整机输出功率高(相当于He-Ne激光的百倍以上),光斑大(相当于He-Ne激光的数百倍),为治疗一些大面积的病症提供的更好的治疗方法。
1.产品技术指标1、输出光波段:可见光600~700nm(红光);2、输出功率≥2W3、光斑直径:距窗口100mm处大于120mm;4、定时范围:不少于0~90分钟(显示数字为还需照射时间)5、功率调节:1~10档连续可调;6、最大功耗:180W2. 治疗机其它数据1、产品分类:二类医疗器械2、防电击类型:I类设备3、防电击程度:BF型设备4、产品特征:移动式设备5、仪器尺寸:长×宽×高=450×340×815(mm)6、产品重量:35kg7、额定功率:≤50VA8、熔断器容量:4A9、医疗器械产品注册证号:鄂食药监械(准)字2006第2250951号10、产品标准编号:YZB/鄂0497-20063. 治疗机工作条件1、环境温度:5℃~40℃;2、相对湿度:不大于80%RH;3、交流电源:220V±22V,50Hz±1Hz4、适用范围及禁忌症皮科:带状疱疹、斑秃、下肢溃疡、褥疮、静脉炎、丹毒、疔肿、皮炎、毛囊炎、痤疮、甲沟炎、酒糟鼻、肛门瘙痒、冻疮和各种湿疣等;外科:伤口感染、脓肿、溃疡、前列腺炎、腰肌劳损、肛裂、肩周炎、软组织挫伤、烫伤、注射后臀部硬结、烧伤及手术后愈合等;妇科:慢性盘腔炎、附件炎、宫颈糜烂、外阴白斑、阴部瘙痒、乳腺囊性增生症、急性乳腺炎、乳头糜烂、产后感染和手术后恢复等;内科:小儿腹泻、缺血性心脏病、慢性胃炎、小儿肺炎、神经痛等;耳鼻喉科:慢性鼻炎、扁桃体炎、外耳道炎、喉炎;烧伤科:II゜烧伤、感染及手术愈合。
红光治疗仪说明书标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]KDH系列红光治疗仪使用说明书北京科电微波电子有限公司目录目录 (Ⅰ)公司简介 (Ⅱ)说明 (Ⅲ)一、概述 (1)二、技术参数指标 (1)三、安装操作方法四、注意事项 (7)五、医疗器械注册证 (12)北京科电微波电子有限公司源于中国科学院电子学研究所所办北京科电微波电子公司。
北京科电微波电子公司创建于1993年5月,成立之初的功能主要是实施国家特别批准的中国科学院电子学研究所及其下属企业的进出口权。
1994年电子所5、6、7、8、9共五个研究室以及科电高技术公司医疗仪器部、电子工程部等成建制调整进入科电微波电子公司,科电微波电子公司开始实体化发展的新阶段。
经过多年良好的运行,北京科电微波电子公司于2002年10月完成改制,成立了北京科电微波电子有限公司。
北京科电微波电子有限公司以电子所的技术为背景,以科技人员为主体,充分发挥其在激光技术、红光技术、LED应用技术、电子工程技术、真空技术等领域的特色优势,构激光、铜(金)蒸气激光、红光成电子所产业化工作的重要组成部分。
氩离子激光、CO2系列产品、加速器专用电子枪、LED应用和智能控制等技术和产品在国家庆典,绿色照明,医疗卫生,高技术出口等社会和经济活动中均有良好的表现和前景。
北京科电微波电子有限公司坚持与时俱进,开拓创新,务实发展,大力推进科技成果激光治疗机、金属蒸汽激光治疗机的转化。
公司的“科电”系列半导体激光治疗仪、CO2以及红光治疗仪均率先取得国家药监部门的医疗器械注册证。
公司充分发挥自身技术优势,进一步加快产品化、产业化、规模化的进程,以争取进一步开展社会化、国际化合作。
并力求用新的机制、新的思路,迎来新的突破、新的发展。
说明欢迎您使用“科电红光”医疗产品!本说明书为北京科电微波电子有限公司所生产KDH系列红光治疗仪而编制,适用于KDH-150A、KDH-150B和KDH-150S型红光治疗仪。
红光治疗仪临床应用处方(仅供临床应用参考)尊敬的用户您好!感谢您购买森众红光治疗仪。
为保证您正确使用本产品,充分发挥该产品应有疗效,我们根据相关医学文献,总结了本治疗手册仅供贵单位参考使用。
重要提示本手册仅供临床专业人士参考。
详细使用方法,请阅读本产品使用说明书。
个别病例建议医生以病人具体临床诊断报告为依据,并根据病人实际病情决定使用疗程,而非以本手册为依据。
禁忌症结核病、肿瘤局部、心功能不全者、出血性病症、高热者、心脏起搏器携带者、噤病、孕妇下腹部、对红光过敏者。
注意事项1、光源照射头采用直接接触照射时,每次照射使用前用户自己选择透光效果好的保鲜膜覆盖在光源照射头上,以避免交叉感染和保护发光体表面受损而影响透光率,影响治疗效果。
2、每次照射时保持皮肤干燥,不得涂抹任何油性物质,如需涂抹应照射完成后进行。
3、每天照射两次者,时间间隔不低于四小时。
4、孕妇、发高烧者应遵医嘱使用。
5、患者治疗时,不能长时间、近距离、直视照射头红光。
面部照射治疗时应注意眼睛的防护,患者应闭目或用多层纱布沾湿遮盖眼睛,以防止长时间照射引发视网膜损伤。
6、一起工作时,应远离强电器(如冰箱、洗衣机、微波炉及高频设备等),不要与其公用一个插座,以防干扰或出现电刺激过强并要有良好的接地线。
7、治疗仪操作使用时输出端口不能短路,禁止每个端口两个以上案件同时按下,否则会烧坏功率器件。
8、输出电缆头与主机输出端口插座对接时,应注意插头上定向缺口方向安装插拔。
9、更换保险管之前,必须拔掉电源插头,安原型号更换。
10、注意防潮、防震、长时间不用应盖好四面,以防灰尘落入。
11、如果仪器长时间不使用,应半年进行一次通电检查,以保证设备正常工作。
12、按压各键时,不要用力过猛。
更不要使用尖锐的东西划按,以防损坏。
13、如果以上所述正常,仪器却不能工作,请与本公司当地经销商联系或直接与我公司联系。
日常维护1、避免联储超负荷照射,每次照射完成后应立即关闭电源。
详细说明红光调治闪烁弱视治疗仪特点:1.发光源峰值波长630bm ,光谱纯正,对黄斑中心凹的锥体细胞刺激力度大。
2.不仅具有一般红光闪烁单一频率的工作方式,而且具有独特的调制闪烁工作方式,它具有抗人体适应性的特点,提高治疗效果。
治疗范围:1.视觉发育敏感期内的中心注视性弱视。
2.儿童白内障术后的视力恢复。
3.其它治疗方法无效的弱视。
治疗方法:1.治疗时将弱视眼靠近镜筒,集中精力注视闪烁光,另一只眼用眼罩遮住。
配镜患者治疗时请戴上眼镜。
2.重度、中度弱视眼选择单频档。
轻度弱视眼选择调频档,或遵医生嘱咐。
3.双眼弱视患者首先治疗较严重的弱视眼。
当双眼视力基本一致时,再双眼同时治疗,使双眼同步提高。
4.每次治疗时间:5岁以下6分钟,6-10岁8分钟,10岁以上10分钟,或者遵医生嘱咐。
5.每日1~2次,20天为一疗程。
巩固期适当减少治疗次数。
6.经治疗视力已恢复正常,但立体视觉功能不键全者,建议用双眼视觉训练仪进行双眼单视训练,使之建立视觉最高功能——立体视觉。
使用方法:打开电池盖装入9V方型电池。
当使用调制频率的闪烁光时,请将开光揿向“调制”位置。
当使用单频的闪烁光时,请将开关揿向“单频”位置。
使用完毕,请将开关置中间“关”的位置。
注意事项:治疗时尽量将房间布置暗一些。
散瞳期间停止治疗目镜应保持洁净,擦试镜片时请用镜头纸或软质细布。
如发光源亮度变暗,说明电池的电即将用完,需要更换新电池。
仪器若长期不用,就取出电池,以免电液外漏腐蚀电路。
Carnation系列光子治疗仪在烧伤科的应用(2011年版)前言 (2)一、Carnation系列光子治疗仪治疗机理 (3)1.酶促反应 (3)2.提高组织细胞的呼吸作用 (3)3.加快细胞的有丝分裂,促进肉芽生长 (3)4.增强机体免疫功能 (4)5.改善血液循环 (4)6.增强机体抗氧化能力 (4)7.减轻疼痛 (4)8.良好的局部抗感染作用 (4)9.促进伤口和溃疡愈合 (5)二、Carnation系列光子治疗仪的临床应用 (5)1.烧伤科适应症 (5)2.Carnation光子照射治疗对烧伤科疾病的作用 (5)三、烧伤科Carnation光子照射治疗方案 (6)1.临床照射治疗时间 (6)2.一天多次照射治疗方案的具体操作方式(仅需打开包扎一次) (6)3.各种程度烧伤的Carnation光子照射治疗方案 (6)四、Carnation系列光子治疗仪照射参数 (8)五、相关临床应用操作 (9)1.常规临床护理 (9)2.临床应用注意事项 (10)3.临床治疗个体差异 (11)前言用光子照射对人体进行创面治疗由美国航空航天局(NASA)首先开展的。
长期在太空执行任务的宇航员,在微重或失重状态下,机体细胞的生理状态会发生相应变化,肌肉和骨骼会发生一定程度的萎缩与虚脱,在太空执行任务时受到的意外创伤由于缺乏重力来刺激细胞生长,其伤口很难愈合,往往需要一直等到返回地面才得以治疗。
对此,美国航空航天局在太空飞船中用640nm光源来对宇航员的肌肉与骨骼进行照射治疗,保持肌肉的活力和功能,防止萎缩,加速伤口的愈合,均收到很好效果。
同时,NASA还用LED-PDT技术来对太空中由于宇宙射线可能引发的癌症对宇航员进行早期检查与防治。
美国海军还将光子治疗应用到潜水艇的低氧弱光和活动空间有限的环境中,对艇上人员进行光子照射治疗,以改善机体的代谢、保持身体肌肉处于最佳战备状态和治疗创伤或战伤。
后经临床验证发现,使用强功率的640nm±10nm波长红光给患者进行照射治疗后,可极大增强细胞代谢活动,从而显著改善肌肉萎缩,加快伤口创面愈合,并有一定的消炎和镇痛作用,取得了非常好的治疗效果。
KDH系列红光治疗仪使用说明书北京科电微波电子有限公司目录目录 (Ⅰ)公司简介 (Ⅱ)说明 (Ⅲ)一、概述 (1)二、技术参数指标 (1)三、安装操作方法四、注意事项 (7)五、医疗器械注册证 (12)北京科电微波电子有限公司源于中国科学院电子学研究所所办北京科电微波电子公司。
北京科电微波电子公司创建于1993年5月,成立之初的功能主要是实施国家特别批准的中国科学院电子学研究所及其下属企业的进出口权。
1994年电子所5、6、7、8、9共五个研究室以及科电高技术公司医疗仪器部、电子工程部等成建制调整进入科电微波电子公司,科电微波电子公司开始实体化发展的新阶段。
经过多年良好的运行,北京科电微波电子公司于2002年10月完成改制,成立了北京科电微波电子有限公司。
北京科电微波电子有限公司以电子所的技术为背景,以科技人员为主体,充分发挥其在激光技术、红光技术、LED应用技术、电子工程技术、真空技术等领域的特色优势,构激光、铜(金)蒸气激光、红光系成电子所产业化工作的重要组成部分。
氩离子激光、CO2列产品、加速器专用电子枪、LED应用和智能控制等技术和产品在国家庆典,绿色照明,医疗卫生,高技术出口等社会和经济活动中均有良好的表现和前景。
北京科电微波电子有限公司坚持与时俱进,开拓创新,务实发展,大力推进科技成果激光治疗机、金属蒸汽激光治疗机以的转化。
公司的“科电”系列半导体激光治疗仪、CO2及红光治疗仪均率先取得国家药监部门的医疗器械注册证。
公司充分发挥自身技术优势,进一步加快产品化、产业化、规模化的进程,以争取进一步开展社会化、国际化合作。
并力求用新的机制、新的思路,迎来新的突破、新的发展。
说明欢迎您使用“科电红光”医疗产品!本说明书为北京科电微波电子有限公司所生产KDH系列红光治疗仪而编制,适用于KDH-150A、KDH-150B和KDH-150S型红光治疗仪。
我们的产品一直在不断的改良和更新,我方保留对本使用说明书中产品规格和内容做出更改的权利,恕不另行通知。

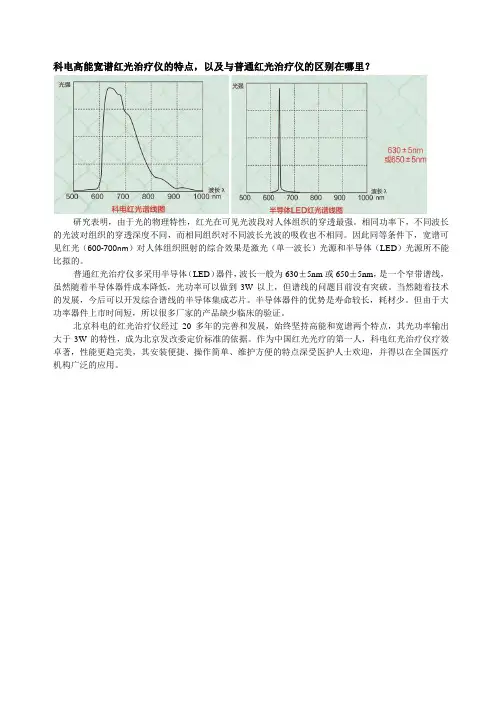

科电高能宽谱红光治疗仪的特点,以及与普通红光治疗仪的区别在哪里?
研究表明,由于光的物理特性,红光在可见光波段对人体组织的穿透最强。
相同功率下,不同波长的光波对组织的穿透深度不同,而相同组织对不同波长光波的吸收也不相同。
因此同等条件下,宽谱可见红光(600-700nm)对人体组织照射的综合效果是激光(单一波长)光源和半导体(LED)光源所不能比拟的。
普通红光治疗仪多采用半导体(LED)器件,波长一般为630±5nm或650±5nm,是一个窄带谱线,虽然随着半导体器件成本降低,光功率可以做到3W以上,但谱线的问题目前没有突破。
当然随着技术的发展,今后可以开发综合谱线的半导体集成芯片。
半导体器件的优势是寿命较长,耗材少。
但由于大功率器件上市时间短,所以很多厂家的产品缺少临床的验证。
北京科电的红光治疗仪经过20多年的完善和发展,始终坚持高能和宽谱两个特点,其光功率输出大于3W的特性,成为北京发改委定价标准的依据。
作为中国红光光疗的第一人,科电红光治疗仪疗效卓著,性能更趋完美,其安装便捷、操作简单、维护方便的特点深受医护人士欢迎,并得以在全国医疗机构广泛的应用。
波姆光(红外光)治疗仪技术规格1.适用范围:主要适用于慢性宫颈糜烂等妇科疾病及术后伤口愈合、消炎、消肿、止痛及各种康复理疗2. 综合治疗功能:具有热疗、光疗等物理治疗功能3.液晶显示4. 技术参数:4.1热疗:电热温度37℃~45℃4.2光疗:最大额定功率:11W±5W4.3连续工作时间:≥3h4.4电源电压:220V±10%;频率50Hz±1Hz4.5最大功耗:≤240W4.6治疗时间:0~30分钟可调4.7治疗强度:1~9级可调5、制造商资质要求5.1产品注册证书和注册认可表5.2 非制造厂家必须提供生产厂家的授权书原件生物显微镜技术参数一.产品特点1.显微镜采用模块化设计,组合灵活。
光学系统设计优异。
2.光学零件均镀膜,成像清晰,像质锐利。
所有主要部件采用金属零件并实行精密加工3.该仪器要求能适用于中学、大中专院校、医疗卫生机构、检验检疫和临床检验之用。
二、主要技术参数1.放大倍数:100X-1600X2.观察镜筒:推拉双目,45°倾斜,360°旋转,瞳间距55-75mm3.目镜:广角WF10X/18mm,惠更斯16X4.物镜:消色差物镜10X、40X(弹)、100X(弹油)5.转换器:三孔外倾6.载物台:单层方平台,移动尺7.大小110×120mm,移动范围60×30mm8.调焦机构:粗微动不同轴,粗调20mm,微调1.3mm9.聚光镜:阿贝聚光镜,N.A.=1.25,可变光阑10.光源:LED冷光源,1W,亮度可调11.电源:电子变压器手术床技术参数1.长:2000mm,宽:480mm,高:750~1000mm。
2. 背板上折:≥45°。
3. 背板下折:≥20°。
4. 头板上折:≥45°。
5.头板下折:≥90°。
6. 腿板下折:≥90°。
7. 腰板上升:≥100mm。

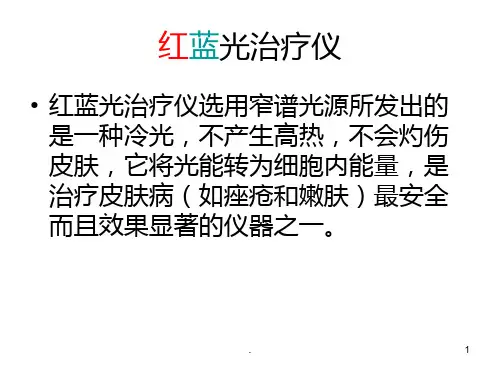

LED光动力(红蓝光)治疗仪技术参数
光子治疗仪技术参数
1、适应症:(1)炎性痤疮;(2)消除炎症;(3)促进伤口愈合
(4)嫩肤,对增强皮肤弹性有较好的治疗作用。
2、设备特点:选用了超大功率高亮发光二极管矩阵组成大面积半圆弧面,以达到高功率,大面积均匀照射患部。
3、设备组成:该产品由主机、治疗头、升降支架组成。
4、选用波长:红光633±10nm;蓝光417±10nm;
5、光的功率密度:
红光20~100mW/cm2;蓝光25~120mW/cm2;
6、光头平面照射面积:34*21=714 cm2
7、定时范围:0~120min连续可调。
8、立式机
9、光源类型:LED发光二极管
10、显示方式≥8.4〞触摸式彩色LCD液晶显示屏
11、设备通过CE认证,充分保证临床使用的安全性
12、设备有医疗器械产品出口销售证明书
13、制动装置:治疗仪的脚轮中有2个脚轮带有制动装置。
14、使用环境要求
环境温度:+10℃~+40℃;
相对湿度:30%~75%;
大气压力:700hPa~1060hPa;
电源:AC220V±10%,50Hz或60Hz。
标准配置
一、标准配置:
1.主机一台
2.治疗头选配(红兰头一个)
3.机器操作说明书一本
4.合格证
5.防护眼镜一副(病人用)。
1本标准规定了高能红外治疗仪的分类、要求、试验方法、标志、包装、运输、贮存等内容。
本标准适用于本企业所生产的高能红外治疗仪。
2下列文件对本文件的应用是必不可少的,凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有修改单) 适用于本标准。
GB/T 191-2008 包装储运图示标志GB 9706.1-2007 医用电气设备第1部分:安全通用要求GB/T 14710-2009 医用电器环境要求及试验方法YY 0505-2012 医用电气设备第1-2部分:安全通用要求并列标准电磁兼容要求和试验YY 0607-2007 医用电气设备第2部分:神经和肌肉刺激器安全专用本产品安全分类为 I 类 B 型设备。
型号命名YZ—3000表示设计序号 (“” 代指A型号 )表示产品标识表示企业标志。
“YZ”是银盏的缩写。
由主机、灯头、升降架、电源线组成。
a) 环境温度+10℃~+40℃;b) 相对湿度≤80%;c) 大气压力 70kPa~106kPa;d) 工作电源 AC220V±22V ,50Hz±1Hz 。
e) 额定输入功率:200VA机架外表面应洁净、光滑、无毛刺、无锋棱、结构无松动,外观无损伤。
文字、符号和标志清晰,色泽均匀,无明显划痕。
主机外形尺寸:长41cm ,宽36cm ,高146cm ,允差±10%。
中心波长 630nm±10nm。
距离窗口 100mm 处的光斑大小:长360mm±20mm ,宽300mm±20mm。
强档时输出功率 4.5× (1+20%) W,弱当时输出功率 2.5× (1+20%) W。
1~99min。
治疗仪安全要求应符合GB 9706.1-2007的要求,产品主要特征见附录C。
电磁兼容应符合YY 0505-2012 的要求。
按GB/T14710-2009中气候环境Ⅱ组,机械环境Ⅱ组及表1的规定执行。
