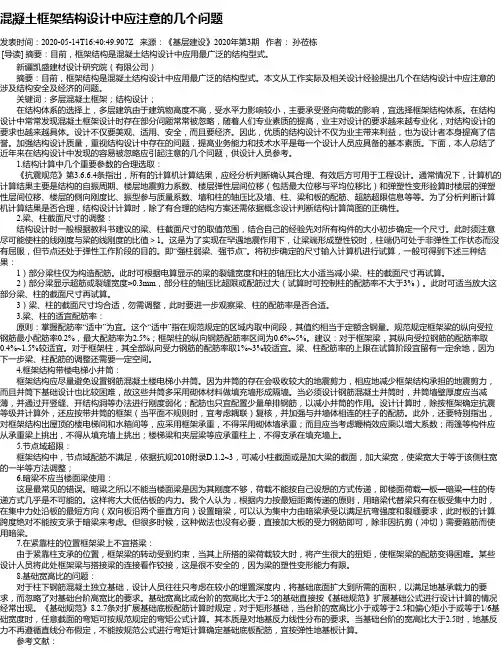

混凝土框架结构设计中应注意的几个问题发表时间:2020-05-14T16:40:49.907Z 来源:《基层建设》2020年第3期作者:孙莅栋[导读] 摘要:目前,框架结构是混凝土结构设计中应用最广泛的结构型式。
新疆凯盛建材设计研究院(有限公司)摘要:目前,框架结构是混凝土结构设计中应用最广泛的结构型式。
本文从工作实际及相关设计经验提出几个在结构设计中应注意的涉及结构安全及经济的问题。
关键词:多层混凝土框架;结构设计;在结构体系的选择上,多层建筑由于建筑物高度不高,受水平力影响较小,主要承受竖向荷载的影响,宜选择框架结构体系。
在结构设计中常常发现混凝土框架设计时存在部分问题常常被忽略,随着人们专业素质的提高,业主对设计的要求越来越专业化,对结构设计的要求也越来越具体。
设计不仅要美观、适用、安全,而且要经济。
因此,优质的结构设计不仅为业主带来利益,也为设计者本身提高了信誉。
加强结构设计质量,重视结构设计中存在的问题,提高业务能力和技术水平是每一个设计人员应具备的基本素质。
下面,本人总结了近年来在结构设计中发现的容易被忽略应引起注意的几个问题,供设计人员参考。
1.结构计算中几个重要参数的合理选取:《抗震规范》第3.6.6.4条指出,所有的计算机计算结果,应经分析判断确认其合理、有效后方可用于工程设计。
通常情况下,计算机的计算结果主要是结构的自振周期、楼层地震剪力系数、楼层弹性层间位移(包括最大位移与平均位移比)和弹塑性变形验算时楼层的弹塑性层间位移、楼层的侧向刚度比、振型参与质量系数、墙和柱的轴压比及墙、柱、梁和板的配筋、超筋超限信息等等。
为了分析判断计算机计算结果是否合理,结构设计计算时,除了有合理的结构方案还需依据概念设计判断结构计算简图的正确性。
2.梁、柱截面尺寸的调整:结构设计时一般根据教科书建议的梁、柱截面尺寸的取值范围,结合自己的经验先对所有构件的大小初步确定一个尺寸。
此时须注意尽可能使柱的线刚度与梁的线刚度的比值>1。

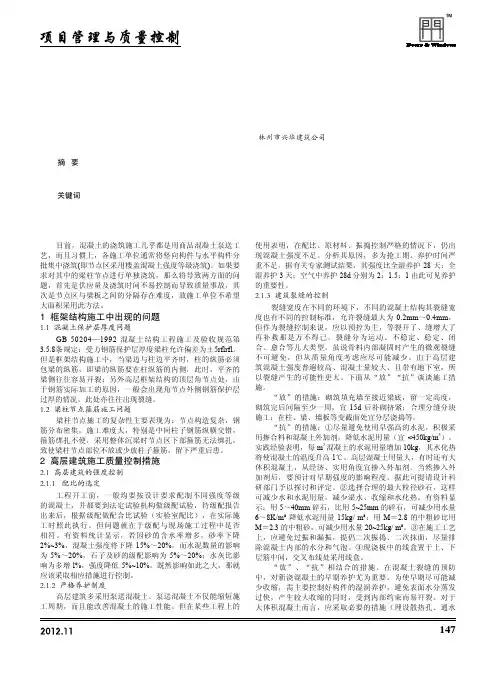

框架结构施工中出现的问题及控制措施 王天宾 林州市兴华建筑公司摘 要:框架结构是由钢筋和混凝土两种物理力学性能不同的材料组成的。
混凝土的抗压能力较强,但抗拉能力较差,当其受拉时易开裂,使构件阐述裂缝;而钢材的抗拉和抗压性能都很高。
将两种材料结合在一起能充分发挥各自所长,协同工作。
关键词:框架结构;施工过程;出现问题;控制对策目前,混凝土的浇筑施工几乎都是用商品混凝土泵送工艺,而且习惯上,各施工单位通常将竖向构件与水平构件分批集中浇筑(即节点区采用楼盖混凝土强度等级浇筑)。
如果要求对其中的梁柱节点进行单独浇筑,那么将导致两方面的问题,首先是供应量及浇筑时间不易控制而导致质量事故,其次是节点区与梁板之间的分隔存在难度,故施工单位不希望大面积采用此方法。
1 框架结构施工中出现的问题1.1 混凝土保护层厚度问题GB 50204—1992 混凝土结构工程施工及验收规范第3.5.8条规定:受力钢筋保护层厚度梁柱允许偏差为±5rflrfl。
但是框架结构施工中,当梁边与柱边平齐时,柱的纵筋必须包梁的纵筋,即梁的纵筋要在柱纵筋的内侧,此时,平齐的梁侧往往容易开裂;另外高层框架结构的顶层角节点处,由于钢筋实际加工的原因,一般会出现角节点外侧钢筋保护层过厚的情况,此处亦往往出现裂缝。
1.2 梁柱节点箍筋施工问题梁柱节点施工的复杂性主要表现为:节点构造复杂,钢筋分布密集,施工难度大,特别是中间柱子钢筋纵横交错,箍筋绑扎不便,采用整体沉梁时节点区下部箍筋无法绑扎,致使梁柱节点部位不放或少放柱子箍筋,留下严重后患。
2 高层建筑施工质量控制措施2.1 高层建筑的强度控制2.1.1 配比的选定工程开工前,一般均要按设计要求配制不同强度等级的混凝土,并都要到法定试验机构做级配试验,待级配报告出来后,根据级配做配合比试验(实验室配比),在实际施工时照此执行。
但问题就在于级配与现场施工过程中是否相符。
有资料统计显示,若因砂的含水率增多,砂率下降2%~3%,混凝土强度将下降 15%~20%,而水泥数量的影响为 5%~20%,石子及砂的级配影响为 5%~20%;水灰比影响为多增 l%,强度降低 5%~10%。
世界慢阻肺宣传活动总结慢性阻塞性肺疾病(COPD)是一种严重的肺部疾病,常导致患者呼吸困难、咳嗽、胸闷等症状,严重影响患者的生活质量并且会导致患者的死亡。
世界卫生组织估计,全球有超过2亿人患有COPD,而且其发病率还在不断增加。
为了加强对COPD疾病的认识和预防,每年11月的第三个星期三被定为世界COPD慢阻肺日,以宣传COPD的相关知识、提高公众对这一疾病的认识和关注。
在世界COPD慢阻肺日的宣传活动中,主要包括以下几个方面:1.宣传教育活动:通过举办座谈会、讲座、健康知识讲座等形式,向公众普及COPD的相关知识,如病因、症状、预防和治疗方法等。
同时,还可以通过发放宣传资料、展览、路演等方式进行宣传,加强公众对COPD的认识和了解。
2.社区义诊活动:举办免费检查和义诊活动,为社区居民提供肺功能检测、症状问诊等服务,及时发现潜在的COPD患病者,并提供相关的健康指导和建议。
3.健康讲座和宣传海报:组织专家进行健康讲座,通过大众媒体、网络平台等发布COPD宣传信息,并制作宣传海报、标语,提高公众对COPD 疾病的认识和关注。
4.健康知识竞赛和互动活动:开展有奖竞赛、互动游戏等形式,吸引更多人参与到COPD慢阻肺日的宣传活动中,提高公众对COPD的认知和关注度。
5.扩大宣传范围:利用社交媒体、网络平台等现代传播手段,扩大COPD慢阻肺日的宣传范围,吸引更多人参与到宣传活动中,提高公众对COPD的了解和认识。
通过以上宣传活动,可以有效提高公众对COPD慢阻肺疾病的认知和了解,提高预防意识和自我保健能力,最终减少COPD的发生和加强早期诊断和治疗,提高患者的生活质量和寿命。
同时,这些宣传活动也可以帮助政府和医疗机构更好地部署资源和改善服务质量,加强对COPD疾病的防控工作。
在未来的世界COPD慢阻肺日活动中,可以结合当地的实际情况,创新宣传形式和内容,吸引更多人参与其中,让更多人了解COPD疾病,关注慢阻肺患者的健康状况。

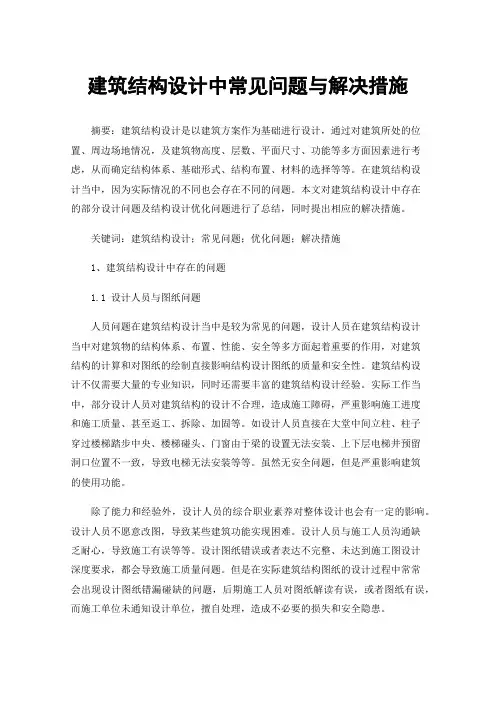

建筑结构设计中常见问题与解决措施摘要:建筑结构设计是以建筑方案作为基础进行设计,通过对建筑所处的位置、周边场地情况,及建筑物高度、层数、平面尺寸、功能等多方面因素进行考虑,从而确定结构体系、基础形式、结构布置、材料的选择等等。
在建筑结构设计当中,因为实际情况的不同也会存在不同的问题。
本文对建筑结构设计中存在的部分设计问题及结构设计优化问题进行了总结,同时提出相应的解决措施。
关键词:建筑结构设计;常见问题;优化问题;解决措施1、建筑结构设计中存在的问题1.1 设计人员与图纸问题人员问题在建筑结构设计当中是较为常见的问题,设计人员在建筑结构设计当中对建筑物的结构体系、布置、性能、安全等多方面起着重要的作用,对建筑结构的计算和对图纸的绘制直接影响结构设计图纸的质量和安全性。
建筑结构设计不仅需要大量的专业知识,同时还需要丰富的建筑结构设计经验。
实际工作当中,部分设计人员对建筑结构的设计不合理,造成施工障碍,严重影响施工进度和施工质量、甚至返工、拆除、加固等。
如设计人员直接在大堂中间立柱、柱子穿过楼梯踏步中央、楼梯碰头、门窗由于梁的设置无法安装、上下层电梯井预留洞口位置不一致,导致电梯无法安装等等。
虽然无安全问题,但是严重影响建筑的使用功能。
除了能力和经验外,设计人员的综合职业素养对整体设计也会有一定的影响。
设计人员不愿意改图,导致某些建筑功能实现困难。
设计人员与施工人员沟通缺乏耐心,导致施工有误等等。
设计图纸错误或者表达不完整、未达到施工图设计深度要求,都会导致施工质量问题。
但是在实际建筑结构图纸的设计过程中常常会出现设计图纸错漏碰缺的问题,后期施工人员对图纸解读有误,或者图纸有误,而施工单位未通知设计单位,擅自处理,造成不必要的损失和安全隐患。
1.2 建筑材料的选择不合理建筑材料的选择对于整个建筑构成来说具有非常重要的作用,因此建筑材料选择至关重要,对建筑安全具有决定性作用。
如某工程100m的高层建筑,竖向构件仍采用C30混凝土,导致截面尺寸较大,占用较多的建筑面积。

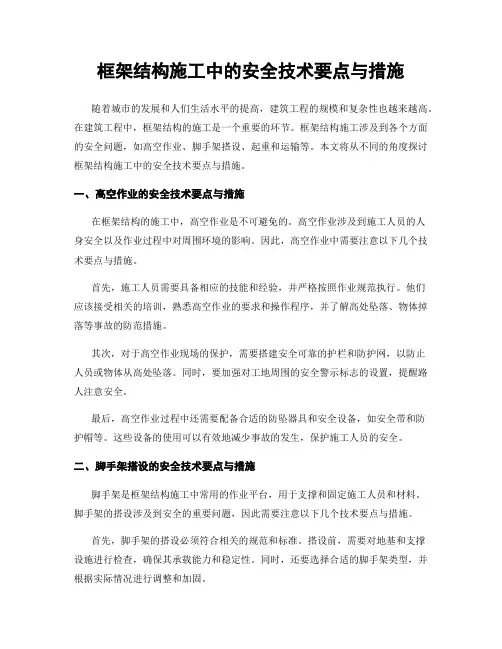

框架结构施工中的安全技术要点与措施随着城市的发展和人们生活水平的提高,建筑工程的规模和复杂性也越来越高。
在建筑工程中,框架结构的施工是一个重要的环节。
框架结构施工涉及到各个方面的安全问题,如高空作业、脚手架搭设、起重和运输等。
本文将从不同的角度探讨框架结构施工中的安全技术要点与措施。
一、高空作业的安全技术要点与措施在框架结构的施工中,高空作业是不可避免的。
高空作业涉及到施工人员的人身安全以及作业过程中对周围环境的影响。
因此,高空作业中需要注意以下几个技术要点与措施。
首先,施工人员需要具备相应的技能和经验,并严格按照作业规范执行。
他们应该接受相关的培训,熟悉高空作业的要求和操作程序,并了解高处坠落、物体掉落等事故的防范措施。
其次,对于高空作业现场的保护,需要搭建安全可靠的护栏和防护网,以防止人员或物体从高处坠落。
同时,要加强对工地周围的安全警示标志的设置,提醒路人注意安全。
最后,高空作业过程中还需要配备合适的防坠器具和安全设备,如安全带和防护帽等。
这些设备的使用可以有效地减少事故的发生,保护施工人员的安全。
二、脚手架搭设的安全技术要点与措施脚手架是框架结构施工中常用的作业平台,用于支撑和固定施工人员和材料。
脚手架的搭设涉及到安全的重要问题,因此需要注意以下几个技术要点与措施。
首先,脚手架的搭设必须符合相关的规范和标准。
搭设前,需要对地基和支撑设施进行检查,确保其承载能力和稳定性。
同时,还要选择合适的脚手架类型,并根据实际情况进行调整和加固。
其次,脚手架的施工应由专业人员进行,并根据设计要求进行搭设。
施工人员应具备相应的技能和经验,严格按照搭设图纸和操作规程进行作业。
在搭设过程中,要做好固定和连接,确保整个脚手架的稳定性和安全性。
最后,使用脚手架时要注意施工人员的安全。
他们应该戴好安全帽,并配备好防滑鞋。
同时,还要定期检查脚手架的使用情况,发现问题及时修复和更换。
三、起重和运输的安全技术要点与措施在框架结构施工中,起重和运输是常见的工作环节。

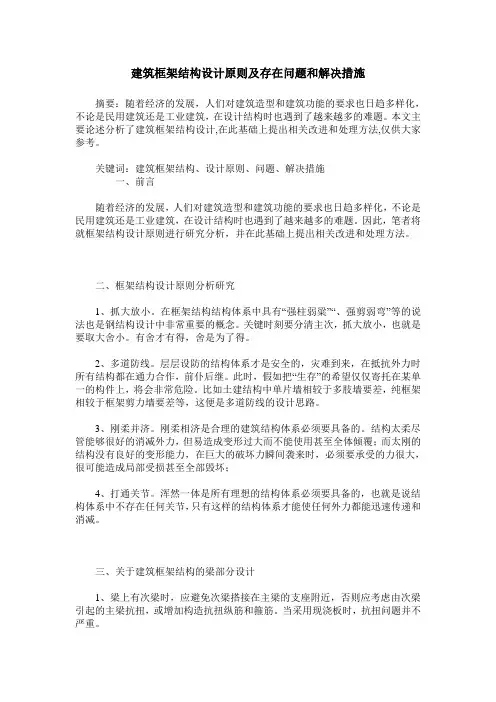

建筑框架结构设计原则及存在问题和解决措施摘要:随着经济的发展,人们对建筑造型和建筑功能的要求也日趋多样化,不论是民用建筑还是工业建筑,在设计结构时也遇到了越来越多的难题。
本文主要论述分析了建筑框架结构设计,在此基础上提出相关改进和处理方法,仅供大家参考。
关键词:建筑框架结构、设计原则、问题、解决措施一、前言随着经济的发展,人们对建筑造型和建筑功能的要求也日趋多样化,不论是民用建筑还是工业建筑,在设计结构时也遇到了越来越多的难题。
因此,笔者将就框架结构设计原则进行研究分析,并在此基础上提出相关改进和处理方法。
二、框架结构设计原则分析研究1、抓大放小。
在框架结构结构体系中具有“强柱弱粱”“、强剪弱弯”等的说法也是钢结构设计中非常重要的概念。
关键时刻要分清主次,抓大放小,也就是要取大舍小。
有舍才有得,舍是为了得。
2、多道防线。
层层设防的结构体系才是安全的,灾难到来,在抵抗外力时所有结构都在通力合作,前仆后继。
此时,假如把“生存”的希望仅仅寄托在某单一的构件上,将会非常危险。
比如土建结构中单片墙相较于多肢墙要差,纯框架相较于框架剪力墙要差等,这便是多道防线的设计思路。
3、刚柔并济。
刚柔相济是合理的建筑结构体系必须要具备的。
结构太柔尽管能够很好的消减外力,但易造成变形过大而不能使用甚至全体倾覆;而太刚的结构没有良好的变形能力,在巨大的破坏力瞬间袭来时,必须要承受的力很大,很可能造成局部受损甚至全部毁坏;4、打通关节。
浑然一体是所有理想的结构体系必须要具备的,也就是说结构体系中不存在任何关节,只有这样的结构体系才能使任何外力都能迅速传递和消减。
三、关于建筑框架结构的梁部分设计1、梁上有次梁时,应避免次梁搭接在主梁的支座附近,否则应考虑由次梁引起的主梁抗扭,或增加构造抗扭纵筋和箍筋。
当采用现浇板时,抗扭问题并不严重。
2、当外部梁跨度相差不大时,梁高宜等高,尤其是外部的框架梁。
当梁底距外窗顶尺寸较小时,宜加大梁高做至窗顶。
浅析建筑工程框架结构设计中若干主要问题摘要:本文对建筑工程框架结构的概念与特点进行了阐述,在此基础上对框架结构设计的原则和设计的一般流程进行了分析,最后针对框架结构设计过程中几个重要问题进行了探讨。
关键词:建筑;框架结构;设计1.框架结构的概念及分类框架结构建筑是指以钢筋混凝土浇捣成承重梁柱,再用预制的加气混凝土、膨胀珍珠岩、浮石、蛭石、陶烂等轻质板材隔墙分户装配成而的建筑。
框架结构由梁柱构成,构件截面较小,因此框架结构的承载力和刚度都较低,它的受力特点类似于竖向悬臂剪切梁,楼层越高,水平位移越慢,高层框架在纵横两个方向都承受很大的水平力,这时,现浇楼面也作为梁共同工作的,装配整体式楼面的作用则不考虑,框架结构的墙体是填充墙,起围护和分隔作用,框架结构的特点是能为建筑提供灵活的使用空间,但抗震性能差。
建筑框架结构分类:框架按跨数分有单跨、多跨;按层数分有单层、多层;按立面构成分有对称、不对称;按所用材料分有钢框架、钢筋混凝土框架、预应力混凝土框架、胶合木结构框架或钢与钢筋混凝土混合框架等。
2.框架结构设计的原则2.1弹性适中合理的建筑结构体系应该有着适度的弹性,因为结构太刚则变形能力差,强大的破坏力瞬间袭来时,需要承受的力很大,容易造成局部受损最后全部毁坏;而太柔的结构虽然可以很好的消减外力,但容易造成变形过大而无法使用甚至全体倾覆。
当然,刚到什么程度或柔到什么程度历来都是专家们争论的焦点,现今的规范给出的也只是一些控制的指标,但无法提供精确答案。
2.2多道防线安全的结构体系是层层设防的,灾难来临,所有抵抗外力的结构都在通力合作,前仆后继。
这时候,如果把“生存”的希望全部寄托在某个单一的构件上,是非常非常危险的。
如土建结构中多肢墙比单片墙好,框架剪力墙比纯框架好等等,就是体现了多道防线的设计思路。
2.3打通关节理想的结构体系当然是浑然一体的,这样的结构体系使任何外力都能迅速传递和消减。
基于这个思路,设计者要做的就是要尽可能地把结构中各种各样的关节“打通”,使力量在关节处畅通无阻。
浅述多层建筑结构设计中框架结构的问题及应对摘要:本文针对多层建筑结构设计中出现的一些框架结构的问题,提出相应的应对方法。
关键词:多层建筑结构设计框架结构应对方法中图分类号:s611 文献标识码:a 文章编号:一、设计构造方面的问题1.框架结构梁框架梁的高度宜取梁跨度的1/10~1/15,扁梁的宽度可以取到柱宽的两倍。
扁梁的箍筋应该延伸至另一方向的梁的边缘。
如果次梁的端部与框架梁相交或弹性支承在墙体上,梁的端支座我们可以按照简支梁来处理,但是梁的端箍筋应该考虑加密。
在设计考虑抗扭的梁时,纵筋的间距不应大于300mm并且不能大于梁的宽度,即我们在设计的时候要求加腰筋来增加梁的抗扭,并且纵筋和腰筋锚入支座内的长度要达到la(la为锚固长度)。
箍筋要求同抗震设防时的要求保持一致。
反梁的板吊在梁底下,板荷载宜由箍筋来承受,或适当的增大箍筋的间距。
2.框架结构柱当框架结构的柱子地上部分为圆柱时,处于地下的部分应该改为方形柱,这样做的目的是在施工过程中减少不必要的施工工序。
圆柱的纵筋根数最少应该为8根,圆柱的箍筋一般选用螺旋箍以增加结构的整体性、柱子的刚度和承载力,并且在施工图中注明柱子的端部应该有一圈半的水平段。
方形柱的箍筋选用时应该首先使用井字箍,并且按照钢筋混凝土结构设计规范来进行适当的加密。
角柱、楼梯间的柱应增大纵筋并且全柱高都应该加密箍筋。
幼儿园建筑在做初步设计的时候尤其要注意,为了保证儿童在正常的教学活动和休闲时候的安全,不宜用方柱。
3.框架结构基础在框架结构基础设计的时候,基础的拉梁层没有楼板时,一般采用用tat或satwe等电算程序进行框架结构的设计,在用该软件进行框架整体计算的时侯,我们一般把楼板厚度取零,并且定义弹性节点,用力学计算理论中的总刚度分析方法进行分析计算。
在某些情况下,虽然楼板的厚度取零,也应该定义弹性节点,但未采用总刚度的分析,计算机程序分析时程序会自动按刚性楼面假定进行计算,与实际情况并不是一致的。
简要分析结构设计中常见问题及解决措施一、超长结构设缝在结构设计中,为了解决结构强度问题,对于超长结构的缝隙设计,应注意以下几个方面:1、《砼规范》第8.1.1条规定,砼框架结构伸缩缝最大间距为55m;在砼结构中,伸缩缝间距必须在此范围之内,不能超过此范围。
如果超过此范围,将会影响结构的稳定性。
2、而第8.1.3条规定采取措施后可适当增大间距。
要想增加结构伸缩缝的间距,必须在采取了相应的加强措施之后才能进行,否则,单纯增加结构伸缩缝间距是不允许的。
3、建议55-70设后浇带;后浇带的设置,是提高结构强度的关键,对提高结构强度和满足结构设计需要具有重要作用。
因此,合理设置后浇带是结构设计的关键。
4、70m以上设缝。
基于对建筑结构的了解,在超长结构中,即使采取了相应措施,也必须在70m左右合理设置浇筑缝,提高结构缝的合理性。
二、关于桩筏基础中筏板取值在建筑结构设计中,桩筏基础中的筏板取值是关系到结构强度的关键,要想提高设计质量,就要注意以下两个方面:1、筏板厚度常按楼层数*50mm估算;在结构设计中,筏板的厚度计算十分重要。
只有提高筏板厚度计算的准确性,才能满足结构强度需要,最终提高建筑结构的合理性。
根据筏板厚度计算要求,通常筏板的厚度应按照楼层的数值乘以50mm计算。
2、分别验算角桩,边柱与群桩冲切。
除了筏板厚度要保证准确之外,在结构设计中还要做好角桩的验算,以及边柱与群桩的冲切计算,提高结构设计的整体质量,满足结构设计的实际需要。
因此,在具体结构设计中,应分别验算角桩,边柱与群桩冲切。
三、关于板面设置温度应力筋根据建筑结构设计的实际需要,根据板面需要合理设置温度应力筋是十分必要的。
具体应从以下两个方面入手:1、《砼规范》第9.1.8条规定,温度缩应力较大的区域内防裂构造筋且不小于0.1%;为了提高温度应力筋设置的合理性,发挥应力筋的作用,应在应力筋设计中,对其区域防裂构造筋的尺寸做出明确规定,合理划定防裂构造筋的尺寸范围,提高构造筋的设计质量,满足构造筋的使用需要。
电大理工2009年9月Study of Science and Engineering at RTVU.第3期总第240期框架结构施工中常见的几个问题及改进方法王贺本溪广播电视大学(本溪117000)摘要框架结构由梁柱等线性构件所组成。
具有平面结构布置灵活、抗震性能好、可以获得较大的室内空间、容易满足生产和使用要求等优点,在工业与民用建筑中得以广泛应用。
然而,框架结构在具体的施工中常出现一些问题。
这就需要广大工程技术人员在长期的实践探索中解决。
本人就框架结构中常出现的三个问题,提出改进方法和防治措施。
关键词框架结构施工工艺防治措施1对现浇梁板施工工艺的改进意见在全现浇框架结构中,梁板所需要的混凝土的工程量很大,特别是大跨度的混凝土梁。
从梁一端第一个浇灌带到另一端浇灌带的完成,往往需要6~10小时,这时,第一浇灌带的混凝土已达终凝,按理来说,上面不能再加施工振动荷载,但在另一端梁柱接头的地方,因钢筋多而密,为了下料和振捣,工人采取措施,用木椟子将钢筋凿开,将插入式的振动棒硬塞在钢筋之间强迫振动,这种高频振动传到已终凝钢筋一端,既会使混凝土同钢筋之间的握裹力受损,又会使已终凝的混凝土振疏松或出现冷缝,造成混凝土内伤。
而且将高频率插入式振动棒直接硬塞在钢筋之间振动,要产生强噪音,造成环境污染。
为确保混凝土内在质量和避免产生噪声公害,建议凡是较大跨度连续梁板的施工,待立模以后,先绑扎主梁和次梁的钢筋,检查合格后,浇灌混凝土至板底50mm处,再绑扎板的钢筋,待已浇的混凝土强度达到1.2MPa以后,再浇灌梁板混凝土。
用平板振动器振捣密实。
一般现浇板厚100mm左右,加上板下50mm,仍小于200mm,均在平板振动器的振实范围内,又因平板振动器的影响深度小,对已浇灌梁的混凝土同钢筋之间的握裹力不会振松。
因分成两次浇灌,每一次的浇灌量相应减少,梁板的施工缝都能在2小时以内接上,从而更加保证了梁板施工的整体性。
又因为在梁柱接头钢筋密集处,混凝土可以在梁的侧面下料,避免了混凝土拌合物的离散,大大提高了混凝土的质量。
框架结构设计存在问题及对策摘要:本文作者介绍了框架结构的定义及其分类,分析了在建筑框架结构的设计中所出现的问题,以及解决的办法和遵守的原则。
关键词:建筑框架结构;设计;存在问题;对策Abstract: In this paper, the author introduces the frame structure definition and classification, and analyzes the problems in the building frame structure design and the solutions and principles.Key words: building frame structure; design; problems; countermeasures中图分类号:TU2文献标识码:A文章编号:2095-2104(2012)我们必须要重视建筑结构的设计工作,使其更加科学合理。
另外在设计过程中,我们还要结合实际,根据实践经验总结,结合相关的数据,进行更好的设计,使建筑设计更加合理科学,建设出更好地工程项目,为我国经济发展做出更好的贡献。
1 框架结构的定义及其分类我们所说的框架结构建筑就是指那些承重梁柱由混凝土和钢筋捣成的,再将其用浮石、加气混凝土、蛭石、膨胀珍珠岩、陶烂等轻质量的板材进行隔墙分户的建筑。
建筑的框架结构主要是由梁柱构成的,它的构件截面很小。
所以框架结构的刚度还有承载能力都很低,这种受力的特点和竖向悬臂剪切梁有些相似,越高的楼层,水平的位置移动就越慢,高层的框架不仅要承受纵向的水平力还要承受横向的水平力。
这样,现浇楼面也当做是梁,共同操作。
不要考虑装配整体式楼面产生的作用,一般框架结构的墙体是填充墙,主要的作用是分隔还有围护,它的特点主要是可以为建筑提供灵活的使用空间,但是它的抗震性很差。
建筑框架结构的具体类别:框架的分类按照跨数分主要有单跨和多跨;按照层数分类则有单层和多层;按照立面的构成分类有对称和不对称两种;按照所用的材料分为钢框架、钢筋混凝土框架、预应力混凝土框架、胶合木结构框架或钢与钢筋混凝土混合框架等。
钢筋混凝土多层框架房屋结构设计中应当注意的几个问题发布时间:2021-10-05T03:16:19.982Z 来源:《建筑科技》2021年10月中作者:史学伟[导读] 对钢筋混凝土多层框架房屋设计过程中经常出现的独立基础设计荷载取值不当,框架计算简图不合理,基础拉梁设计不合理等结构设计问题进行了分析评述,提出了改进或处理的办法,可供设计参考。
身份证号:1411271991*******1 姓名:史学伟[摘要]对钢筋混凝土多层框架房屋设计过程中经常出现的独立基础设计荷载取值不当,框架计算简图不合理,基础拉梁设计不合理等结构设计问题进行了分析评述,提出了改进或处理的办法,可供设计参考。
[关键词] 独立基础框架结构抗震设计在钢筋混凝土多层框架房屋结构设计中有以下几个问题应值得我们设计人员注意。
独立基础设计荷载取值不当?钢筋混凝土多层框架房屋多采用柱下独立基础,《建筑抗震设计规范》(GB5001-2010) (以下简称《抗震设计规范》)第4.2.1条指出,当地基主要受力层范围内不存在软弱粘性土层时,不超过8层且高度在24m以下的一般民用框架房屋或荷载相当的多层框架厂房,可不必进行天然地基和基础抗震承载力验算。
这就是说,在8度地震区,大多数钢筋混凝土多层框架房屋可不必进行天然地基和基础抗震承载力验算。
但这些房屋在基础设计时应考虑风荷载的影响。
因此,在钢筋混凝土多层框架房屋的整体计算分析中,必须考虑风荷载,不能因为在地震区高层建筑以外的一般建筑风荷载不起控制作用就不考虑。
另一种情况是,在设计独立基础时,作用在基础顶面上的外荷载(柱脚内力设计值)只取轴力设计值和弯矩设计值,无剪力设计值,或者甚至只取轴力设计值。
以上两种情况都会导致基础设计尺寸偏小,配筋偏少,影响基础本身和上部结构的安全。
框架计算简图不合理当无地下室的钢筋混凝土多层框架房屋,独立基础埋置较深,在-0.06m左右设有基础拉梁时,应将基础拉梁按一层输入。

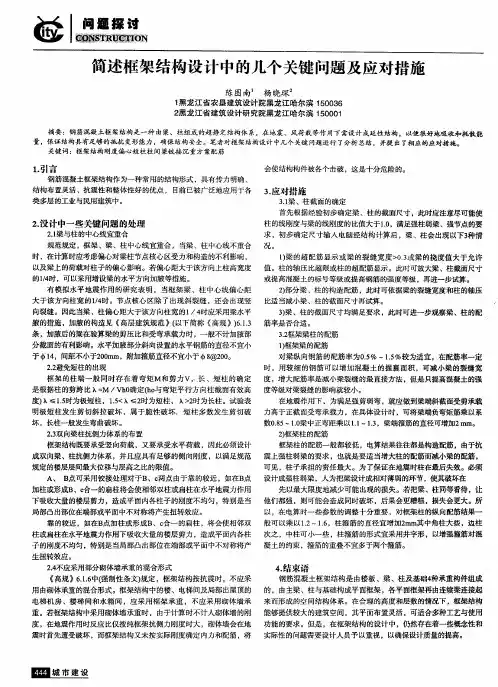

简述框架结构设计中的几个关键问题及应对措施
