温度控制系统设计目录第一章系统方案论证 (3)1.1总体方案设计 (3)1.2温度传感系统 (3)1.3温度控制系统及系统电源 (4)1.4单片机处理系统（包括数字部分）及温控箱设计 (4)1.5PID 算法原理 (5)第二章重要电路设计 (7)2.1温度采集 (7)2.2温度控制 (7)第三章软件流程 (8)3.1基本控制 (8)3.2PID 控制 (9)3.3时间最优的 PID 控制流程图 (10)第四章系统功能及使用方法 (11)4.1温度控制系统的功能 (11)4.2温度控制系统的使用方法 (11)第五章系统测试及结果分析 (11)5.1 硬件测试 (11)5.2软件调试 (12)第六章进一步讨论 (12)参考文献 (13)致谢........................................... 错误 !未定义书签。
摘要：本文介绍了以单片机为核心的温度控制器的设计，文章结合课题《温度控制系统》，从硬件和软件设计两方面做了较为详尽的阐述。
关键词：温度控制系统PID 控制单片机Abstract: This paper introduces a temperature control system that is based on the single-chip microcomputer.The hard ware compositionand software design are descried indetail combined with the projectComtrol System of Temperature.PID control Keywords: Control system of temperatureSingle-chip Microcomputer引言：温度控制是工业生产过程中经常遇到的过程控制，有些工艺过程对其温度的控制效果直接影响着产品的质量，因而设计一种较为理想的温度控制系统是非常有价值的。
PLC温室温度控制系统设计方案嘿，大家好！今天咱们就来聊聊如何打造一套高效、稳定的PLC 温室温度控制系统。
这个方案可是融合了我10年的写作经验和实践心得，下面咱们就直接进入主题吧！一、系统概述咱们先来简单了解一下这个系统。
这个PLC温室温度控制系统是基于可编程逻辑控制器（PLC）技术，通过传感器实时监测温室内的温度，再通过执行机构对温室内的环境进行调节，从而达到恒定温度的目的。
这套系统不仅智能，而且高效，是现代农业发展的好帮手。
二、系统设计1.硬件设计（1）传感器：选用高精度的温度传感器，如PT100或热电偶，实时监测温室内的温度。
（2）执行机构：选用电动调节阀或者电加热器，用于调节温室内的温度。
（3）PLC控制器：选用具有良好扩展性的PLC控制器，如西门子S7-1200系列。
（4）通信模块：选用支持Modbus协议的通信模块，实现数据传输。
2.软件设计（1）温度监测模块：实时采集温室内的温度数据，并进行显示。
（2）温度控制模块：根据设定的温度范围，自动调节执行机构的动作，实现温室内的温度控制。
（3）报警模块：当温室内的温度超出设定的范围时，发出报警提示。
（4）通信模块：实现与上位机的数据交换，便于远程监控和操作。
三、系统实现1.硬件连接将温度传感器、执行机构、PLC控制器和通信模块按照设计要求进行连接。
其中，温度传感器和执行机构与PLC控制器之间的连接采用模拟量输入输出模块。
2.软件编程（1）温度监测程序：编写程序实现温度数据的实时采集和显示。
（2）温度控制程序：编写程序实现根据设定的温度范围自动调节执行机构的动作。
（3）报警程序：编写程序实现当温室内的温度超出设定的范围时，发出报警提示。
（4）通信程序：编写程序实现与上位机的数据交换。
3.系统调试（1）检查硬件连接是否正确，确保各个设备正常工作。
（2）运行软件程序，观察温度监测、控制、报警等功能是否正常。
（3）进行远程监控和操作，检验通信模块是否正常工作。

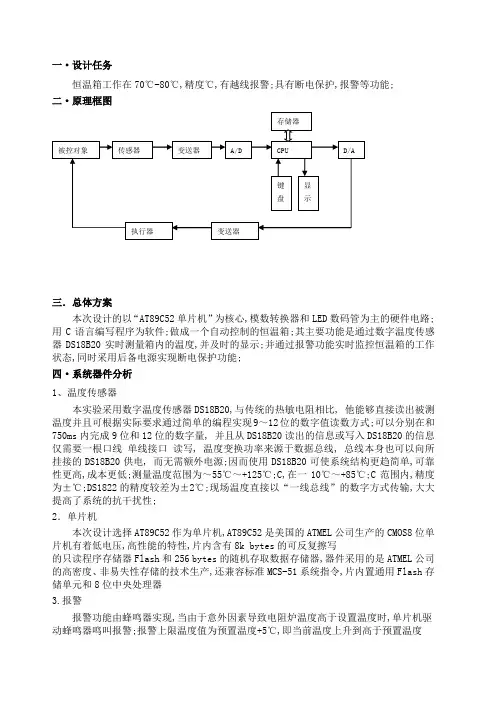

一·设计任务恒温箱工作在70℃-80℃,精度℃,有越线报警;具有断电保护,报警等功能;二·原理框图三．总体方案本次设计的以“AT89C52单片机”为核心,模数转换器和LED数码管为主的硬件电路;用C语言编写程序为软件;做成一个自动控制的恒温箱;其主要功能是通过数字温度传感器DS18B20实时测量箱内的温度,并及时的显示;并通过报警功能实时监控恒温箱的工作状态,同时采用后备电源实现断电保护功能;四·系统器件分析1、温度传感器本实验采用数字温度传感器DS18B20,与传统的热敏电阻相比, 他能够直接读出被测温度并且可根据实际要求通过简单的编程实现9～12位的数字值读数方式;可以分别在和750ms内完成9位和12位的数字量, 并且从DS18B20读出的信息或写入DS18B20的信息仅需要一根口线单线接口读写, 温度变换功率来源于数据总线, 总线本身也可以向所挂接的DS18B20供电, 而无需额外电源;因而使用DS18B20可使系统结构更趋简单,可靠性更高,成本更低;测量温度范围为～55℃～+125℃;C,在一10℃～+85℃;C范围内,精度为±℃;DS1822的精度较差为±2℃;现场温度直接以“一线总线”的数字方式传输,大大提高了系统的抗干扰性;2．单片机本次设计选择AT89C52作为单片机,AT89C52是美国的ATMEL公司生产的CMOS8位单片机有着低电压,高性能的特性,片内含有8k bytes的可反复擦写的只读程序存储器Flash和256 bytes的随机存取数据存储器,器件采用的是ATMEL公司的高密度、非易失性存储的技术生产,还兼容标准MCS-51系统指令,片内置通用Flash存储单元和8位中央处理器3.报警报警功能由蜂鸣器实现,当由于意外因素导致电阻炉温度高于设置温度时,单片机驱动蜂鸣器鸣叫报警;报警上限温度值为预置温度+5℃,即当前温度上升到高于预置温度+5℃时报警,并停止加热；报警下限温度值设为预置温度-5℃,即当前温度下降到低于预置温度-5℃,且报警允许时报警,这是为了防止开始从较低温度加温时误报警;报警的同时也关闭电电炉;4.断电保护温箱断电后将由后备电源继续提供电源,达到保护器件的目的;D转换器ICL7135是美国的Intersil公司是较流行的双积分A/D转换器,其具有4位半的精度相当于14位A/D的转换器,自动校零,自动极性输出,单基准电压,动态字位扫描BCD码输出;ICL7135具有精度高相当于14位双积分型A/D转换,价格低的优点.其转换速度与时钟频率相关;所以选择ICL7135为这次设计的A/D转换器;五．硬件原理框图六·控制算法PID调节是连续系统中技术最成熟的、应用最广泛的一种控制算方法;它结构灵活,不仅可以用常规的PID调节,而且可以根据系统的要求,采用各种PID的变型,如PI、PD 控制及改进的PID控制等;它具有许多特点,如不需要求出数学模型、控制效果好等,特别是在微机控制系统中,对于时间常数比较大的被控制对象来说,数字PID完全可以代替模拟PID调节器,应用更加灵活,使用性更强;所以该系统采用PID控制算法;七·系统流程图。
温度控制系统及控制方案08自动化侯伟08378094【摘要】：本设计采用51单片机与pc机相结合，使用ADC0809对温度进行采样，所得的数据使用中位值平均滤波法进行滤波，然后使用专家模糊PID控制算法对加热炉进行控制，能够进行恒温定点加热，也能够使其温度按工艺所要求的温度曲线变化，在不同时段按要求加热。
【关键字】：PC机51单片机炉温控制专家模糊PID控制滤波一、概述温度是工业生产中常见的工艺参数之一，任何物理变化和化学反应过程都与温度密切相关，因此温度控制是生产自动化的重要任务。
对于不同生产情况和工艺要求下的温度控制，所采用的加热方式，燃料，控制方式也各不相同。
系统用温度传感器将检测到的实际炉温A/D转换，51单片机把所得值与设定值进行比较，使用专家模糊PID算法进行修正，求得对应的控制量控制可控硅驱动器，调节电炉的加热功率，从而实现对炉温的控制。
因此采集的炉温数据精度至关重要。
利用51单片机实现温度智能控制，能自动完成数据采集、处理、缓冲、转换、并进行PID实施控制，包括各参数数值的修正，并把数据传输给PC机进行动态直观显示，同时也可以通过PC机设定参数。
但在控制过程中应该注意，采样周期不能太短，否则使调节过于频繁，不但执行机构不能反应，而且计算机的利用率大为降低。
采样周期太长,也是不合适，因为干扰无法及时消除，使调节品质下降。
随着单片机在各行业控制系统中的普遍采用，其构成的实时控制系统日臻完善，使该温度控制系统的总体性能大大提高，功能更趋完善，并详细介绍了该系统的软、硬件实施手段及系统特点。
二、温度控制系统的硬件组成框图与其详细功能介绍PC机：根据51单片机传输过来的值绘制T－t曲线，同时在调试过程可以给单片机传输参数，而在曲线跟踪过程中也是通过pc机给单片机传输某时刻的设定值。
51机：接收adc采样得到的数值，并进行滤波处理，根据所得到的数值进行专家模糊PID控制，得到相应的PWM值，直接通过控制继电器的通断控制温控箱加热棒和风扇的通断。
多点温度控制系统可行性分析及设计方案一、可行性分析温度控制系统是一种用于监测和调节温度的系统，广泛应用于各个领域，如工业、医疗、农业等。
以下是对温度控制系统可行性的分析：1.市场需求：随着技术的发展和人们对生活质量的要求提高，对温度控制的需求也在不断增加。
各行各业都有温度控制的需求，因此市场潜力巨大。
2.技术可行性：目前，温度控制系统所需的传感器、控制器和执行器等关键技术已经非常成熟，可以满足各种需求。
同时，温度控制算法的研究也相对成熟，可以提供高精度的温度控制。
3.成本可行性：随着技术的进步，温度控制系统的成本逐渐下降。
同时，多种材料和设备的广泛应用也为温度控制系统提供了更多的选择，降低了成本。
4.政策环境：政府对于环境保护和能源节约的要求越来越高，温度控制系统可以有效地控制能源的消耗和减少对环境的影响，符合国家政策。
二、设计方案基于以上可行性分析，以下是一份300字多点温度控制系统的设计方案：该温度控制系统适用于工业生产中的多点温度监测和调节。
系统的主要组成部分包括传感器、控制器和执行器。
1.传感器：使用高精度的温度传感器，将多个监测点的温度数据实时传输给控制器。
传感器应具有快速响应、高精度和可靠性。
2.控制器：采用先进的控制算法，根据监测到的温度数据进行分析和判断，并通过控制执行器来实现温度的调节。
控制器应具有高速计算能力和稳定性。
3.执行器：根据控制器的指令，控制执行器来调节温度。
执行器可以是电磁阀、加热器、冷却器等，根据具体需求选择合适的执行器。
4.数据记录与报警：系统应具备数据记录功能，将温度数据进行存储和分析，以便进行后续统计和分析。
同时，系统还应具备报警功能，当温度超过设定的范围时，及时发出警报。
5.远程监控与控制：系统应支持远程监控和控制，可以通过网络对温度控制进行实时监测和调节，方便操作人员进行远程管理。
该多点温度控制系统具备可行性，并提供了一个基本的设计方案。
在实际应用中，可以根据具体需求进行调整和改进，以实现更好的温度控制效果。
(完整版)温度控制系统设计温度控制系统的设计包括传感器、信号调理、控制器、执行元件和用户界面等多个部分，这些部分通过相互协调合作来达到稳定的温度控制。
本文将介绍温度控制系统设计的各个部分以及如何进行系统参数的选择和调整。
传感器是温度控制系统的重要组成部分，通常使用热敏电阻、热偶和红外线传感器等。
热敏电阻是一种电阻值随温度变化的材料，通过使用一个电桥来测量电阻值的变化，从而得到温度值。
热偶由两种不同的金属线构成，当温度变化时，热偶两端产生电势差，通过测量电势差值得到温度值。
红外线传感器通过测量物体辐射的红外线功率来得到物体的表面温度。
在选择传感器时，需要根据需要测量的温度范围、精度、响应时间和稳定性等参数进行选择。
信号调理是将传感器信号进行放大和校正的过程，包括滤波、增益、放大、线性化和校正等。
常用的信号调理手段有运算放大器、滤波器和模拟乘法器等。
运算放大器可以将传感器信号放大到合适的电平，同时可以进行信号的滤波、加减运算和比较等。
滤波器可以去除传感器信号中的杂波和干扰数据。
模拟乘法器可用于将两个信号相乘以进行补偿或校正。
在进行信号调理时，需要根据传感器的参数和目标控制参数进行调整。
控制器是温度控制系统的核心部分，其主要功能是根据信号调理后的温度值和设定值之间的差异进行相应的控制，使温度保持在设定范围内。
控制器通常通过对执行元件的控制来实现对温度的调节。
常见的控制算法有比例控制、积分控制和微分控制等。
比例控制是根据偏差的大小来进行控制，当偏差越大时，控制力度也越大；积分控制可以对偏差的累计值进行控制，从而提高控制的准确性；微分控制可以对偏差的变化率进行控制，从而使控制具有更好的响应速度和稳定性。
在选择控制算法时，需要根据系统对响应速度和稳定性的要求进行选择，并进行相关的参数调整。
执行元件是通过电机或气动元件来调节温度控制系统的温度的元件，例如调节阀门、电热器、压缩机和风扇等。
执行元件的选择需要根据需要调节的温度范围、响应速度和精度等参数进行选择，并根据控制算法和控制器参数进行调整。
基于单片机的智能温控系统设计随着科学技术的发展，人们需要更加便捷高效的生活方式。
智能家居作为一种新兴的科技应用，吸引了越来越多的人的关注。
其中，智能温控系统是人们更为关心的一部分，因为温度直接关系到人们的身体健康。
通过单片机技术的应用，可以设计出一种高效智能的温控系统。
一、智能温控系统的设计方案1. 系统硬件设计：主机采用单片机AT89S52和温度传感器DS18B20组成，温度控制功能通过智能继电器，整个系统实现了硬件基础框架。
2. 系统软件设计：主要涉及到单片机程序的编写和控制，具体涉及到诸如温度检测、温度控制、屏幕显示等功能。
3. 系统人机交互设计：通过显示屏幕和按键控制实现人机交互操作。
4. 系统通信设计：通过WiFi模块实现远程通信功能。
二、温度传感器DS18B20的原理及应用DS18B20是一款基于数字信号输出的温度传感器，原理是利用温度对半导体器件的电阻或电压的变化，来达到测量温度的目的。
它具有精度高、响应速度快、口径小的特点，因此常被应用于智能家居领域中的温控系统。
三、智能继电器的原理及应用智能继电器是利用单片机技术，将微处理器县的高低电平输出与继电器的通断控制相结合，达到了计算机智能化的效果。
它的最大优点就是可以通过计算机远程控制，从而实现智能化管理。
在温控系统中，可以根据温度的不同值，实现启动或关闭继电器，调节温度的稳定值。
四、智能温控系统的应用前景智能温控系统作为智能家居领域中的一部分，已经逐渐开始运用到人们的现实生活中。
随着人们对于生活品质的不断提高，智能家居的应用市场不断扩大，而温控系统作为其一部分也将得到更加广泛的应用。
尤其在一些高结构化的场所中，例如办公楼、酒店等场所，都需要通过温度的调节来实现舒适性的提升。
因此，智能温控系统的发展前途广阔。
总之，通过单片机技术的应用，可以实现智能温控系统的设计，这样的设计不仅降低了使用成本，提高使用效率，还具有自动化、智能化、人性化的特点，深受人们欢迎。
温度控制系统设计一、引言温度控制系统是一种常见的自动化控制系统，用于监测和调节环境或设备的温度。
它在工业、农业、医疗等领域中广泛应用，可以提高生产效率、保障产品质量和人员安全。
本文将介绍温度控制系统的设计原理、组成部分以及相关技术。
二、设计原理温度控制系统的设计原理基于温度传感器和执行器的反馈控制。
首先，通过温度传感器实时检测环境或设备的温度，并将检测结果转化为电信号。
然后，将电信号输入到控制器中进行处理。
控制器根据设定的目标温度和实际温度之间的差异，计算出相应的控制信号。
最后，控制信号通过执行器，如加热器或冷却器，调节环境或设备的温度，使其逐渐接近目标温度。
三、组成部分1. 温度传感器温度传感器是温度控制系统的核心部件之一，用于测量环境或设备的温度。
常见的温度传感器包括热电阻和热电偶。
热电阻基于温度对电阻值的影响进行测量，而热电偶则利用两种不同金属的热电效应来测量温度。
2. 控制器控制器是温度控制系统的决策中心，它接收温度传感器的信号，并根据预设的控制算法计算出相应的控制信号。
根据控制算法的不同，控制器可以分为比例控制器、比例积分控制器和比例积分微分控制器等。
控制器还可以具备调节参数、报警功能等。
3. 执行器执行器是温度控制系统的执行部件，负责根据控制信号调节环境或设备的温度。
常见的执行器包括加热器和冷却器。
当温度低于目标温度时，加热器会被激活，向环境或设备中释放热能；当温度高于目标温度时，冷却器则会被激活，帮助环境或设备散热。
四、相关技术1. PID控制PID控制是一种常用的温度控制算法，通过比例、积分和微分三个控制参数对温度进行调节。
比例控制用于根据温度误差大小调整执行器的输出；积分控制则用于消除稳态误差；微分控制则用于抑制过冲和振荡。
PID控制可以根据实际应用需求进行参数调整，以达到更好的控制效果。
2. 信号处理温度传感器的信号需要进行处理和转换，以便控制器能够正确计算出控制信号。
信号处理技术包括滤波、放大、线性化等。
长安大学《单片机原理及接口技术》课程设计（简易温度控制系统）专业：电气工程及其自动化学号： 2804060132姓名：任晴利指导老师：段晨东时间： 2008.12.22～2009.01.03目录目录。
题目。
摘要。
需求分析。
方案比较。
硬件设计。
硬件电路设计。
总体电路设计。
软件设计。
调试及结果分析。
附录1 电路程序。
附录2 电路总图。
题目：简易温度控制系统一．任务设计并制作一个简易的单片机温度自动控制系统（见图一）。
控制对象为自定。
图一 恒温箱控制系统二．要求设计要求如下（1）温度设定范围为40℃～90℃，最小区分度为1℃（2）用十进制数码显示实际温度。
（3）被控对象温度采用发光二极管以光柱形式和数码形式显示。
（4）温度控制的静态误差≤2℃。
扩充功能：控制温度可以在一定范围内设定，并能实现自动调整，以保持设定的温度基本保持不变（测量温度时只要求在现场任意设置一个检测点）。
恒温箱 执行器 可编程 控制器 显示器 变送器 设置键盘 电源 220V AC 温度传感器摘要本系统以A T89S52单片机芯片为核心，组成温度测量和控制系统，采用DS18B20数字温度传感器对温度进行实时采样，并将测量结果用数码管实显示，可以运用键盘按钮对温度进行设定，并且驱动加热器或制冷器将温度调整到设定温度，其功能完善，人机界面良好，可靠性高，AbstractThe system to single-chip AT89S52 chip as the core, the composition of the control of temperature control system of the adoption of digital temperature sensor DS18B20 temperature sampling, real-time display with digital temperature control, you can use the keyboard for temperature regulation, the use of heater and cooler temperature adjustments to improve its functions, a good man-machine interface, high reliability一、需求分析根据题目的具体要求，经过阅读思考，可对题目的具体任务、功能、技术指标等作如下分析。
pid温度控制设计课程设计一、课程目标知识目标：1. 学生能理解PID温度控制的基本原理，掌握其组成部分及功能。
2. 学生能掌握PID控制器参数的调整方法，并了解其对温度控制效果的影响。
3. 学生了解传感器在温度控制过程中的作用，能正确解读传感器数据。
技能目标：1. 学生能运用所学知识，设计简单的PID温度控制系统，并进行模拟实验。
2. 学生具备分析温度控制过程中出现的问题，并提出相应解决方案的能力。
3. 学生能熟练使用相关仪器设备，进行温度控制实验操作。
情感态度价值观目标：1. 学生培养对自动化技术的兴趣，激发创新意识，提高实践能力。
2. 学生在团队合作中，学会相互沟通、协作，培养团队精神。
3. 学生认识到温度控制在生产生活中的重要性，增强社会责任感。
课程性质：本课程为实践性较强的课程，结合理论知识和实际操作，培养学生的动手能力和问题解决能力。
学生特点：学生具备一定的物理知识和数学基础，对实际操作感兴趣，喜欢探索新知识。
教学要求：注重理论与实践相结合，强调学生的主体地位，鼓励学生积极参与实验，培养学生的创新思维和实际操作能力。
将课程目标分解为具体的学习成果，便于后续教学设计和评估。
二、教学内容1. 理论知识：- PID温度控制基本原理：比例（P）、积分（I）、微分（D）控制作用及组合控制策略。
- 温度传感器原理及种类：热电偶、热敏电阻等。
- 控制器参数调整方法：参数对温度控制性能的影响。
- 温度控制系统的数学模型及其建立方法。
2. 实践操作：- 设计并搭建简单的PID温度控制系统，进行模拟实验。
- 调试控制器参数，观察温度控制效果。
- 分析实验过程中出现的问题，并提出解决方案。
3. 教学大纲：- 第一阶段：PID温度控制基本原理学习，了解传感器原理及种类。
- 第二阶段：控制器参数调整方法学习，掌握温度控制系统的数学模型。
- 第三阶段：实践操作，设计并搭建PID温度控制系统，进行实验分析。
教学内容安排与进度：- 理论知识学习：共计4课时。
基于单片机的温度控制系统设计一、本文概述随着科技的快速发展，温度控制在各种应用场景中，如工业制造、农业种植、智能家居等领域，都发挥着越来越重要的作用。
单片机作为一种集成度高、控制能力强、成本低的微型计算机，被广泛应用于各种控制系统中。
因此，基于单片机的温度控制系统设计成为了当前研究的热点之一。
本文旨在探讨基于单片机的温度控制系统的设计原理和实现方法。
我们将介绍温度控制系统的基本原理和设计要求，包括温度传感器的选择、温度信号的采集和处理、控制算法的设计等。
然后，我们将详细阐述基于单片机的温度控制系统的硬件设计和软件编程，包括单片机的选型、外围电路的设计、控制程序的编写等。
我们将通过实际案例的分析和实验验证，展示基于单片机的温度控制系统的实际应用效果和性能表现。
通过本文的阅读，读者可以深入了解基于单片机的温度控制系统的设计方法和实现过程，掌握温度控制的基本原理和控制算法的设计技巧，为实际应用中的温度控制系统设计提供参考和借鉴。
二、单片机基础知识单片机，即单片微型计算机（Single-Chip Microcomputer），是一种集成电路芯片，采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。
单片机的核心部分是中央处理器（CPU），它负责执行程序中的指令，进行算术和逻辑运算，以及控制单片机各部分的工作。
随机存储器（RAM）用于存储程序运行时的临时数据，而只读存储器（ROM）则用于存储固化的程序代码。
单片机还具备多个I/O口，用于与外部设备进行数据交换和控制。
单片机的工作原理是，当单片机加电后，会从ROM中读取程序并开始执行。
在执行过程中，CPU会根据程序中的指令，对RAM中的数据进行操作，同时控制I/O口的输入输出。
电加热炉温度控制系统设计电加热炉是一种广泛应用于工业生产中的设备，用于加热各种材料或工件。
电加热炉的温度控制是保证炉内温度稳定和精确的关键，对于生产质量和设备寿命有重要影响。
本文将介绍电加热炉温度控制系统的设计。
首先，电加热炉温度控制系统的设计需要考虑以下几个方面：1.温度传感器：选择合适的温度传感器用于测量炉内温度，如热电偶或热电阻。
传感器需要能够对温度进行准确测量，并具有较高的可靠性和耐高温性能。
2.控制算法：根据温度传感器的反馈信号，控制算法计算控制信号以调节炉内加热功率。
最常用的控制算法是PID控制算法，它根据温度偏差、偏差变化率和偏差累积进行控制信号计算，以实现温度的稳定控制。
3.控制器：选择合适的控制器用于执行控制算法并输出控制信号。
控制器需要具有快速的计算能力和稳定的控制性能。
常见的控制器类型包括单片机、PLC和工业控制计算机。
4.加热装置：选择合适的加热装置用于向电加热炉提供能量。
常见的加热装置包括电阻丝、电加热器和感应加热器。
加热装置需要能够根据控制信号调节加热功率，并具有可靠的性能。
5.温度控制系统的安全保护：设计温度控制系统需要考虑安全保护措施，以防止温度过高造成设备事故和人身伤害。
常见的安全保护措施包括过温保护、短路保护和漏电保护等。
在电加热炉温度控制系统的设计过程中，需要进行系统建模和参数调节。
系统建模是将电加热炉、加热装置和温度传感器等组成部分抽象为数学模型，以进行控制算法的设计和仿真验证。
参数调节是根据实际工艺要求对控制算法参数进行调整，以达到良好的控制性能。
最后，电加热炉温度控制系统的设计需要考虑实际应用情况和要求。
不同的工艺要求和生产环境可能需要不同的控制精度和性能需求，因此需要根据实际情况进行设计定制。
在总结上述内容后，设计电加热炉温度控制系统需要考虑温度传感器、控制算法、控制器、加热装置和安全保护等方面。
系统建模和参数调节是设计过程中的关键步骤。
根据实际应用情况和要求进行设计定制，以实现温度的稳定和精确控制。
电加热炉温度控制系统的设计1. 本文概述随着现代工业的快速发展，电加热炉在许多工业生产领域扮演着至关重要的角色。
电加热炉的温度控制系统，作为其核心部分，直接关系到生产效率和产品质量。
本文旨在设计并实现一种高效、精确的电加热炉温度控制系统，以满足现代工业生产中对温度控制精度和稳定性的高要求。
本文首先对电加热炉温度控制系统的需求进行了详细分析，明确了系统设计的目标和性能指标。
接着，本文对现有的温度控制技术进行了全面的综述，包括传统的PID控制方法以及先进的智能控制策略。
在此基础上，本文提出了一种结合PID控制和模糊逻辑控制的新型温度控制策略，以实现更优的控制效果。
本文还详细阐述了系统的硬件设计和软件实现。
在硬件设计方面，本文选择了适合的传感器、执行器和控制器，并设计了相应的电路和保护措施。
在软件实现方面，本文详细描述了控制算法的实现过程，包括数据采集、处理、控制决策和输出控制信号等环节。
本文通过实验验证了所设计温度控制系统的性能。
实验结果表明，本文提出的温度控制系统能够实现快速、准确的温度控制，且具有较好的鲁棒性和稳定性，能够满足实际工业生产的需求。
本文从理论分析到实际设计，全面探讨了一种适用于电加热炉的温度控制系统的设计方法。
通过结合传统和先进的控制技术，本文提出了一种高效、稳定的温度控制策略，为提高电加热炉的温度控制性能提供了新的思路和实践参考。
2. 电加热炉的基本原理与构造电加热炉作为一种高效、清洁且精准的热能产生设备，其工作原理基于电磁感应和电阻加热两种基本方式，而构造则包括电源系统、加热元件、温控系统、隔热保温结构以及安全防护装置等关键组成部分。
电磁感应加热：在特定类型的电加热炉中，尤其是应用于金属工件加热的场合，电磁感应加热原理占据主导地位。
这种加热方式利用高频交流电通过感应线圈产生交变磁场，当金属工件置于该磁场中时，由于电磁感应现象，会在工件内部产生涡电流（又称涡流）。
涡电流在工件内部形成闭合回路，并依据焦耳定律产生热量，即电流通过电阻时产生的热效应。
环境温度监测与控制系统设计方案随着人们对环境舒适度的要求越来越高，环境温度监测与控制系统的设计变得越来越重要。
本文将探讨一种可行的设计方案，以实现对环境温度的准确监测和精确控制。
一、背景介绍环境温度是影响人们工作和生活舒适度的重要因素之一。
过高或过低的温度都会对人体健康和工作效率产生不良影响。
因此，设计一套可靠的环境温度监测与控制系统对于提高生活质量和工作效率至关重要。
二、监测系统设计1. 传感器选择环境温度监测的关键是选择合适的传感器。
常见的温度传感器有热电偶、热敏电阻和红外线传感器等。
根据实际需求和成本考虑，我们选择热敏电阻作为温度传感器。
热敏电阻具有价格低廉、响应速度快等优点，适合用于大范围的温度监测。
2. 数据采集与处理传感器采集到的温度数据需要通过数据采集模块进行处理。
采集模块可以选择单片机或者嵌入式系统。
单片机具有体积小、功耗低等优点，适合用于小规模的监测系统。
而嵌入式系统则适用于大规模的温度监测系统，它可以实现更复杂的数据处理和分析功能。
3. 数据传输与存储采集到的温度数据需要及时传输和存储，以便后续的分析和控制。
传输方式可以选择有线或者无线传输。
有线传输稳定可靠，但受到布线限制；无线传输则可以克服布线的限制，但需要考虑信号干扰和传输距离等问题。
数据存储可以选择使用云存储或者本地存储，根据实际需求进行选择。
三、控制系统设计1. 控制算法选择环境温度控制的关键是选择合适的控制算法。
常见的控制算法有PID控制、模糊控制和神经网络控制等。
PID控制是一种经典的控制算法，具有简单易实现、稳定性好等优点，适用于大多数环境温度控制场景。
2. 控制器选择根据控制算法的选择，我们可以选择合适的控制器。
常见的控制器有单片机控制器和PLC控制器等。
单片机控制器适用于小规模的控制系统，而PLC控制器适用于大规模的控制系统，具有更强大的控制能力和可靠性。
3. 执行器选择根据控制器的输出信号，我们需要选择合适的执行器来实现温度的调节。
温度监测控制系统设计方案第一章总体设计方案1.1计设要求(1)基本围-50°C-110°C(2)精度误差小于0.5°C(3)LED数码直读显示(4)可以任意设定温度的上下限报警功能1・2系统基本设计方案方案一：采用热电阻温度传感器。
热电阻是利用导体的电阻随温度变化的特性制成的测温元件。
现应用较多的有钳、铜、镰等热电阻。
其主要的特点为精度高、测量围大、便于远距离测量。
苗的物理、化学性能极稳定，耐氧化能力强，易提纯，复制性好, 工业性好，电阻率较高，因此，钳电阻用于工业检测中高精密测温和温度标准。
缺点是价格贵，温度系数小，受到磁场影响大，在还原介质中易被玷污变脆。
按IEC标准测温围-200〜650°C,百度电阻比W (100) =1.3850时，R0为100Q和10 Q,其允许的测量误差A级为± (0. 15°C+0. 002 |t| ), B 级为土(0. 3°C+0. 005 |t| )o铜电阻的温度系数比苗电阻大，价格低，也易于提纯和加工；但其电阻率小，在腐蚀性介质中使用稳定性差。
在工业中用于-50〜180°C测温。
方案二：采用DS18B20温度传感器，由于温度测量的普遍性，温度传感器的市场份额大大增加，居传感器首位。
数字化温度传感器DS18B20是世界上第一片支持“一线总线”接口的温度传感器。
现在, 新一代的DS18B20温度传感器体积更小、更经济、更灵活。
DS18B20 温度传感器测量温度围为-55£〜+125°Co在-1(TC〜+859围，精度为土0.5°C o现场温度直接以“一线总线"的数字方式传输，大大提高了系统的抗干扰性。
综合比较方案一与方案二，方案二更为适合于本设计系统对于模拟量输入的要求，比较其框图，方案二更具备硬件简单的突出优点，所以选择方案二作为信号的输入通道。
电加热炉温度控制系统设计方案1.系统概述2.系统组成2.1温度传感器：用于实时感知炉内温度，并将温度信号转换成电信号进行采集。
2.2控制器：负责对温度信号进行处理和判断，并生成相应的控制信号。
2.3加热功率调节器：根据控制信号调整电加热炉的加热功率。
2.4人机界面：为操作人员提供温度设定、显示和报警等功能。
2.5电源和电路保护装置：为电加热炉提供稳定的电源和安全的电路保护。
3.控制原理电加热炉温度控制系统采用了闭环控制的原理，即通过与实际温度进行比较，调整加热功率来实现温度的控制。
控制器根据实际温度和设定温度之间的偏差，产生相应的控制信号，通过加热功率调节器对电加热炉的加热功率进行调整，使实际温度逐渐接近设定温度，并保持在一定范围内。
4.系统算法4.1温度传感器采集到的温度信号经过模数转换，转换成数字信号输入到控制器。
4.2控制器对传感器采集到的温度信号进行处理和判断，计算出温度偏差。
4.3控制器根据温度偏差通过PID控制算法产生相应的控制信号，控制信号的大小决定了加热功率的调整幅度。
4.4控制信号经过加热功率调节器进行放大和整流，并驱动电加热炉进行相应的加热功率调整。
4.5加热功率调整会导致炉内温度变化，温度变化会反过来影响温度传感器采集到的温度信号，形成一个闭环控制的循环过程。
5.人机界面5.1人机界面通过触摸屏或按钮等形式，提供温度设定、显示和报警等功能。
5.2操作人员可以通过人机界面设置所需的温度设定值。
5.3人机界面会显示当前的实际温度，并根据温度偏差的大小显示相应的报警信号。
5.4人机界面可以设定温度上下限，当温度超出设定范围时自动报警。
6.电源和电路保护装置6.1在电加热炉温度控制系统中，电源提供稳定的电压和电流给电路运行。
6.2为了确保系统的安全运行，在电路中设置过流保护、过压保护、欠压保护等电路保护装置。
6.3当发生过流、过压或欠压等异常情况时，电路保护装置会立即切断电源，以保护电路和设备的安全。
温度控制系统项目设计方案1 EWB简介EWB软件，全称为ELECTRONICS WORKBENCH EDA，是交互图像技术有限公司在九十年代初推出的EDA软件，用于模拟电路和数字电路的混合仿真，利用它可以直接从屏幕上看到各种电路的输出波形。
EWB是一款小巧，但是仿真功能十分强大的软件。
相对其它EDA软件而言，它是个较小巧的软件，只有16M，功能也比较单一，就是进行模拟电路和数字电路的混合仿真，但你绝对不可小瞧它，它的仿真功能十分强大，可以几乎100%地仿真出真实电路的结果，而且它在桌面上提供了万用表、示波器、信号发生器、扫频仪、逻辑分析仪、数字信号发生器、逻辑转换器等工具，它的器件库中则包含了许多大公司的晶体管元器件、集成电路和数字门电路芯片，器件库中没有的元器件，还可以由外部模块导入，在众多的电路仿真软件中，EWB是最容易上手的，它的工作界面非常直观，原理图和各种工具都在同一个窗口内，未接触过它的人稍加学习就可以很熟练地使用该软件，对于电子设计工作者来说，它是个极好的EDA工具，许多电路你无需动用烙铁就可得知它的结果，而且若想更换元器件或改变元器件参数，只需点点鼠标即可，它也可以作为电学知识的辅助教学软件使用。
图1-1 EWB启动页面2 设计的技术指标及要求2.1设计任务及要求2.1.1设计任务根据技术要求和所给条件，完成对温度控制系统的设计，装配与调试。
2.1.2 设计要求一、设计任务利用温度传感器件、集成运算放大器和Tec(Thermoelectric Cooler，即半导体致冷器)等设计一个温度控制器。
二、要求（1）控制密闭容器内空气温度（2）容器容积>5cm*5cm*5cm（3）测温和控温范围：0℃~室温（4）控温精度±1℃三、发挥部分（1）测温和控温范围：0℃~（室温+30℃）2.2设计思想本次设计使用温度传感器收集当前密室的温度，然后经过各部分电路处理，与所要控制的电路进行比较。
电路根据比较的结果决定是否对密室空气进行降温，如果需要制冷会自动开启半导体制冷片。
当温度低于所控制的温度后，控制部分要断开制冷电路。
在不制冷的情况下，密室会自动升温，当温度上升到控制温度以下的时候电路就会依照以前的步骤重新来一遍，然后对密室进行降温，然后循环往复执行这样一个周期性的动作，从而达到把温度控制在一定范围内的目的。
3 选定方案的论证及整体电路的工作原理3.1设计方案选择3.1.1可行方案：方案一：通过集成运放构成的比例器，把温度传感器获得的信号放大，再将信号传输给功放，带动半导体制冷片工作，从而实现对温度的控制。
功放采用乙类双电源互补对称功率放大电路。
测温部分通过测温度传感器输出端与基准端的电压，在转化为相应的温度值。
其中，基准端的电压有事先调试好。
方案二：利用集成运放在非线性工作区（即饱和区）的输出端电压为正负电源电压的特性，构造温度比较器，将温度信号离散成为高电平和低电平，高电平时制冷，低电平时加热，从而实现对温度的控制。
其中功放采用乙类双电源互补对称功率放大电路。
测温部分方案同方案一。
方案三：用温度传感器将采集到的温度转换成电压信号，通过集成运放构成放大器，将微弱的电压信号放大成所需要的电压信号，再通过电压比较器将温度信号离散成为高电平和低电平，高电平时制冷，低电平时加热，从而实现对温度的控制，并用LED指示灯指示半导体的工作状态。
3.1.2方案的讨论与选择：方案一可行，可是存在着许多缺点，如反应慢，且温度相近时，灵敏度也降低了。
方案二可行，它将变化的温度信息转变为离散的高电平和低电平，通过功放的作用，从而实现对温度的控制。
但是半导体制冷片一直工作在较大功率条件下，耗能较多，且加热器和制冷器始终有其一在工作中，所以会造成资源浪费，电路也相对复杂。
方案三可以很好得实现对温度的控制和测量，虽然方案三使用的电子器件较多且繁杂，电路也较复杂，但是对于控制电路来说更加准确，迅速，因为不需要对电路进行加热，则这个电路是不错的。
综合考虑之后，采用方案三作为具体实现方案。
3.2 选定方案的论证3.2.1选定温度传感器的论证根据设计要求，可以测量并控制0到室温的温度，精度要达到±1℃。
也就是说基本要求为传感器可以测量0到室温的温度，并且具有很好的稳定性。
再结合性能以及价格方面的原因，选择了集成温度传感器LM35。
LM35温度传感器在-55～150摄氏度以内是非常稳定的。
当它的工作电压在4到20v之间是可以在每摄氏度变化的时候输出变化10mv。
它的线性度也可以在高温的时候保持得非常好。
因此LM35完全符合设计要求。
3.2.2选定继电器的论证继电器是低压控制高压的部分，它的开启电压以及稳定性相当重要。
因为选用的电源电压是12V的，所以继电器的开启电压应当适当低于12V当接近它，因此选用开启电压为9V的比较适合。
另外，由于加热部分的电流比较大，所以继电器的承受电流要大，一般1000W的加热装置电流为4.5A，选择4.5A×2=9A 以上的比较适合。
3.2.3选定运算放大器的论证本设计对放大器的要求只是有较好的虚短和虚断特性，作为比较器时输出可以接近电源电压。
因此通用型的运算放大器便可满足要求。
因此选用通用型的ua741.3.3 整体电路的工作原理电路设计的总体思想是测温——比较——控温如图3.1所示图3.1 电路设计的整体框图4单元电路的设计计算、元器件选择及电路图4.1 测温单元图4.1.1 测温单元电路图温度传感器需要放入水中，所以应该在电路中引出一个出口来接温度传感器。
LM35有三个引脚，其中0接正电源，2接地，这样在1脚就会输出随温度而现行变化的电压。
具体是每变化1摄氏度，输出电压变化10mV 。
信号采集单元电路如图4.1.1所示。
4.2 信号处理单元LM35输出端的电压因温度改变1摄氏度而改变10mv ，很难检测。
所以必须经过一定的处理方可成为测量以及控制部分所使用的信号。
处理方法也就是将它无损的放大一定的倍数。
因控制或测量温度在30摄氏度的时候，LM35输出电压为300mv 。
温度在0摄氏度的时候输出为0mv 。
经下面计算：max v ×A 12V V ≤min v ×A 0V V ≥得 max 120V VV A V ≤≤即0< Av < 40考虑计算的方便，以及最后输出测量的方便，放大倍数为20 为宜。
电路如图4.2.1图4.2.1 信号处理单元电路4.3 温度比较单元知道了所输出的电压的大小，然后与所给的电压进行比较，从而知道电压是偏高还是偏低，即温度是偏高还是偏低。
当控制温度为30度时，V=300mv*20=6V,所以，比较电压就选择6V。
图4.3.1 比较单元电路图4.4 控制单元控制单元的作用是通过接收来自传感器处理后的信号，判别是否需要对当前的水体进行加热。
因此控制电路处的比较基准电压应该从负电源中索取。
电位器选择计算：为了使电位器在阻值最小的时候电路中电流在1.5mA以下，选择固定电阻R 为2k。
控制温度需要达到30摄氏度，而温度传感器是将1°的温度装换为10mV 的电压，而经过放大器后，又电压放大20倍，所以最后输出电压值为6V，比较器比较的电压也为-6V。
V o =300mV ×20= 6 V因此电位器选择10k为宜。
具体电路图如图4.4.1图4.4.1 控制单元控制电路是一个比较器，如图4.4.1所示。
输出为6V，而继电器没有正负，所以必须使比较器输出负电压的时候继电器截止，因此把继电器和一个二极管串联，这样当电压为负的时候继电器就会很快地断开了。
继电器内部是一个磁线圈，在断电的时候会有很大的电流，为了保护电路需要在继电器两端并联一个二极管，以使继电器断电后它的保留电流可以在二极管和电阻中快速消完。
5 单元电路的仿真及结果5.1 信号放大电路图5.1.1 信号放大电路仿真图在输入电压为0.1V时，输出电压为2.035V，在输入电压为0.4V时，输出电压为8.062V，如图5.1.2所示图5.1.2 输入电压为0.1V和0.4V时，输出电压的值所以，放大电路实现了放大20倍的功能。
5.2 控制电路控温为30度，所以比较电压为-6V，与放大器输出的电压相加，放大器输出大于6V，就输出负电压，负电压的大小由稳压管两端的电压大小决定，放大器输出的电压小于6V，就输出正电压。
图5.2.1正式放大器输出电压小于6V时，比较器输出电压为19.98V。
R1 1k¦¸R219.1k¦¸R310k¦¸R410k¦¸R62k¦¸V16 VV2 0.1 VD11N5758 U1OPAMP_3T_VIRTUALU2OPAMP_3T_VIRTUALXMM3图5.2.1 控制电路仿真图仿真时，输入电压为0.1V时，输出值为20.79V;输入电压为0.4V时，输出值为-20.97V。
结果如图5.2.3所示。
图5.2.3 输入电压为0.1v和0.4V时的输出结果仿真结果与实际值相符5.3 隔离及指示电路隔离电路是一个射极跟随器，输入阻抗很大，能将前后级电路分开，以免后面的指示电路影响控制电路的输出电压。
由于发光二级管的只有在1.1-1.3V电压和0.5mA电流下才能正常工作，所以需要一个保护电阻。
总体电路如图5.3.1所示，电压表测得是二极管两段的电压，达到了预定值。
输入电压为0.1V时，表示室温为10°，低于30°，此时要控制加热装置发热，并且加热时指示灯发光，由仿真图5.3.1可以看出，此时二极管发光，复合预期结果。
输入电压为0.4V时，表示室温为40°，高于30°，此时要控制加热装置制冷，并且制冷时指示灯不发光，由仿真图5.3.1可以看出，此时二极管不发光，复合预期结果。
R1 1k¦¸R219.1k¦¸R310k¦¸R410k¦¸R53.5k¦¸R62k¦¸V16 VV2 0.1 VD11N5758U1OPAMP_3T_VIRTUALU2OPAMP_3T_VIRTUALU3OPAMP_3T_VIRTUAL 图5.3.1 输入电压为0.1V时电路仿真图R1 1k¦¸R219.1k¦¸R310k¦¸R410k¦¸R53.5k¦¸R62k¦¸V16 VV2 0.4 VLED2D11N5758U1OPAMP_3T_VIRTUALU2OPAMP_3T_VIRTUALU3OPAMP_3T_VIRTUALXMM1图5.3.2 输入电压为0.4V电路仿真图6 整体电路图、元件及器件明细6.1 整体电路图电路如图6.1.1所示图6.1.1 温度控制系统整体电路图6.2元件及器件明细元件及器件明细如表6.2.1所示表6.2.1元件及器件明细7 设计小结7.1 成果的评价在电路的设计和制作中，使我无形中加深了对模拟电子技术基础的理解和运用能力，对课本及以前学过的知识有了一个更好的总结。
