换热站供配电设计

集中供热系统新入网小区的换热站设计摘要：集中供热是由集中热源所产生的热介质，通过供热管网，向城市或部分供热区域提供采暖所需热量的方式，是现代化城市的基础设施，也是城市公用事业的重要设施。

基于国家政府层面“碳达峰，碳中和”目标的确立，严寒与寒冷低区集中热网的供热方式将在后期会持续发展，换热站作为供热中继，在供热过程中尤为重要。

关键词：集中供热、换热站设计、信息收集、换热站站址初定、一二次热网进站位置、设备选型、设备管道平面布置、工艺系统设计、电气设计、自控设计、庭院管网水力校核引言：集中供热是由集中热源所产生的热介质，通过供热管网，向城市或部分供热区域提供采暖所需热量的方式，是现代化城市的基础设施，也是城市公用事业的重要设施。

集中供热不仅能给城市提供稳定的、可靠的高品位热源，改善人民的生活质量，而且还可以节约能源，减少城市污染，有利于城市美化，有效利用城市空间，因此集中供热具有显著的经济效益与社会效益。

为了城市集中供热的稳定，供热企业多采用换热站为中继的向小区供暖的方式进行供热。

供热企业为保障新入网小区的供热，供热企业对换热站设计能力的作用凸显，现就对换热站设计相关问题与大家进行分享。

1、新入网小区信息收集为更好的完成新入网小区的换热站设计，换热站施工，以及后期的换热站运行，在小区入网前期，供热公司需要对新入网小区的入网基础信息进行收集。

入网基础信息资料应包含：入网小区的建筑面积，用热系统，各用热系统的设计用热负荷，入网各建筑单体的地势高差，各用热系统建筑高度，以及对应入网建筑的建筑施工图纸、暖通施工图纸、换热站位置处的结构施工图纸、电气施工图纸。

收集资料是一个相互对接的过程，需要新入网小区的建设单位，供热公司，甚至是新入网小区设计单位多次沟通，通过高效的沟通，获取换热站设计的相关基础资料，用以确定换热站的供热能力、用地大小、用电负荷等情况。

2、换热站站址初定根据所收集的新入网小区用热基础资料，对换热站各系统的换热设备根据以往的设计运行经验，对设备安装尺寸的大小，设备平面布置，一次二次热网进出站位置，对换热站的用地大小，换热站站内净空高度对换热站站址初选。

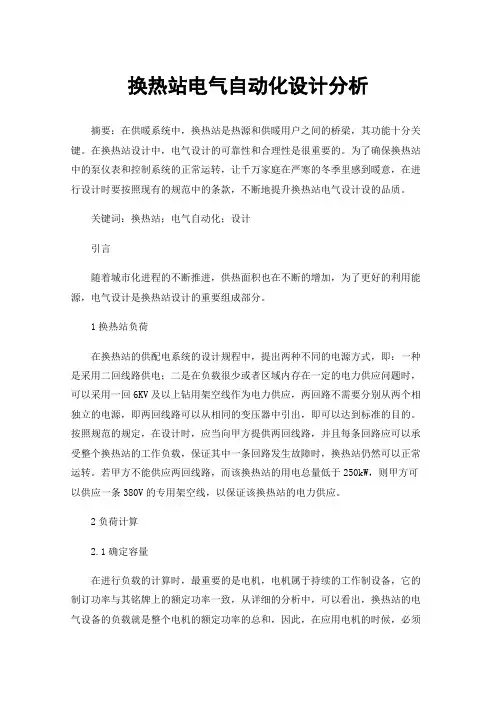

换热站电气自动化设计分析摘要：在供暖系统中，换热站是热源和供暖用户之间的桥梁，其功能十分关键。

在换热站设计中，电气设计的可靠性和合理性是很重要的。

为了确保换热站中的泵仪表和控制系统的正常运转，让千万家庭在严寒的冬季里感到暖意，在进行设计时要按照现有的规范中的条款，不断地提升换热站电气设计设的品质。

关键词：换热站；电气自动化；设计引言随着城市化进程的不断推进，供热面积也在不断的增加，为了更好的利用能源，电气设计是换热站设计的重要组成部分。

1换热站负荷在换热站的供配电系统的设计规程中，提出两种不同的电源方式，即：一种是采用二回线路供电；二是在负载很少或者区域内存在一定的电力供应问题时，可以采用一回6KV及以上钻用架空线作为电力供应，两回路不需要分别从两个相独立的电源，即两回线路可以从相同的变压器中引出，即可以达到标准的目的。

按照规范的规定，在设计时，应当向甲方提供两回线路，并且每条回路应可以承受整个换热站的工作负载，保证其中一条回路发生故障时，换热站仍然可以正常运转。

若甲方不能供应两回线路，而该换热站的用电总量低于250kW，则甲方可以供应一条380V的专用架空线，以保证该换热站的电力供应。

2负荷计算2.1确定容量在进行负载的计算时，最重要的是电机，电机属于持续的工作制设备，它的制订功率与其铭牌上的额定功率一致，从详细的分析中，可以看出，换热站的电气设备的负载就是整个电机的额定功率的总和，因此，在应用电机的时候，必须要根据具体的情况来进行整体设计。

不过要知道，这些装置的容量与补水泵以及后备循环泵无关，换句话说，电机的额定功率中是不包括这两个设备的功率的。

换热站的照明装置可以分成两类，一类是荧光灯，另一类是金属的乳化物，这两类都属于电气设备中的放电设备，并且，功率是镇流器和灯管的额定功率的损耗，在进行灯管额定功率的计算时，损耗是根据总功率的10%来进行计算的，并且在计算的时候，要确保精确度和科学性，只有如此，才可以确保设备的安全性和稳定性。

摘要本设计为长春市星海住宅小区换热站课程设计,随着人们生活水平的提高，集中供热被越来越多地采用，采用集中供暖可以减少能量的浪费，提高供热效率,减少环境污染，利于管理.同时采用集中供热可提高供热质量,提高人们的生活质量.通过本次设计要解决系统水利失调、浪费大量的热量，而使供热效果不理想的问题。

不仅要使它满足人们生产，生活中的要求，还秉着节约资金，节约材料，节约能源,提高能源利用率的理念，来确定供热方案，其中不乏对前人经典设计思路的借鉴,并再系统压力不平衡处进行调节，以使整个系统水力平衡。

换热站课程设计是综合应用本门课程和有关先修课程所学知识，完成以单元操作为主的一次设计实践.通过课程设计使学生掌握换热站设计的基本程序和方法，并在查阅技术资料、选用公式和数据、用简洁文字和图表表达设计结果、制图以及计算机辅助计算等能力方面得到一次基本训练，在设计过程中能够培养学生树立正确的设计思想和实事求是、严肃负责的工作作风。

关键词：换热站,板式换热器,钠离子交换器目录摘要 (Ⅰ)第一章设计概况 (1)1.1设计题目 (1)1.2设计原始资料 (1)1.2。

1 设计地区气象资料 (1)1。

2。

2 设计参数资料 (1)第二章换热站方案的确定 (2)2.1换热站位置的确定 (2)2。

2换热站建筑平面图的确定 (2)2.3换热站方案确定 (2)2。

4供热管道的平面布置类型 (2)2.5管道的布置和敷设 (3)2.6换热站负荷的计算 (3)第三章换热站设备的选取 (4)3.1换热器简介 (4)3。

1。

1换热器概述 (4)3。

1。

2换热器的分类 (4)3。

2换热器的选取 (5)3.2.1换热器类型的选取 (5)3.2。

2换热器选型计算 (6)3.3水力计算 (7)3。

3。

1一次网系统水力计算 (7)3.3。

2二次网水系统力计算 (8)3。

3。

3补水系统水利计算 (10)3.4循环水泵的选择 (11)3。

4.1循环水泵应满足的条件 (11)3。

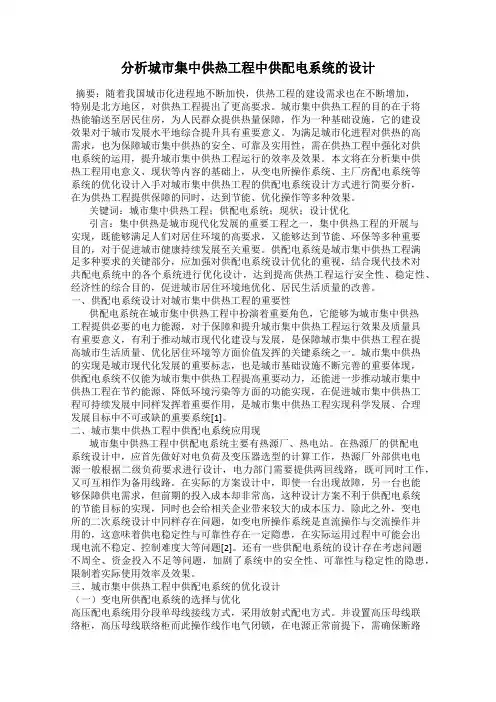

分析城市集中供热工程中供配电系统的设计摘要：随着我国城市化进程地不断加快，供热工程的建设需求也在不断增加，特别是北方地区，对供热工程提出了更高要求。

城市集中供热工程的目的在于将热能输送至居民住房，为人民群众提供热量保障，作为一种基础设施，它的建设效果对于城市发展水平地综合提升具有重要意义。

为满足城市化进程对供热的高需求，也为保障城市集中供热的安全、可靠及实用性，需在供热工程中强化对供电系统的运用，提升城市集中供热工程运行的效率及效果。

本文将在分析集中供热工程用电意义、现状等内容的基础上，从变电所操作系统、主厂房配电系统等系统的优化设计入手对城市集中供热工程的供配电系统设计方式进行简要分析，在为供热工程提供保障的同时，达到节能、优化操作等多种效果。

关键词：城市集中供热工程；供配电系统；现状；设计优化引言：集中供热是城市现代化发展的重要工程之一，集中供热工程的开展与实现，既能够满足人们对居住环境的高要求，又能够达到节能、环保等多种重要目的，对于促进城市健康持续发展至关重要。

供配电系统是城市集中供热工程满足多种要求的关键部分，应加强对供配电系统设计优化的重视，结合现代技术对共配电系统中的各个系统进行优化设计，达到提高供热工程运行安全性、稳定性、经济性的综合目的，促进城市居住环境地优化、居民生活质量的改善。

一、供配电系统设计对城市集中供热工程的重要性供配电系统在城市集中供热工程中扮演着重要角色，它能够为城市集中供热工程提供必要的电力能源，对于保障和提升城市集中供热工程运行效果及质量具有重要意义，有利于推动城市现代化建设与发展，是保障城市集中供热工程在提高城市生活质量、优化居住环境等方面价值发挥的关键系统之一。

城市集中供热的实现是城市现代化发展的重要标志，也是城市基础设施不断完善的重要体现，供配电系统不仅能为城市集中供热工程提高重要动力，还能进一步推动城市集中供热工程在节约能源、降低环境污染等方面的功能实现，在促进城市集中供热工程可持续发展中同样发挥着重要作用，是城市集中供热工程实现科学发展、合理发展目标中不可或缺的重要系统[1]。

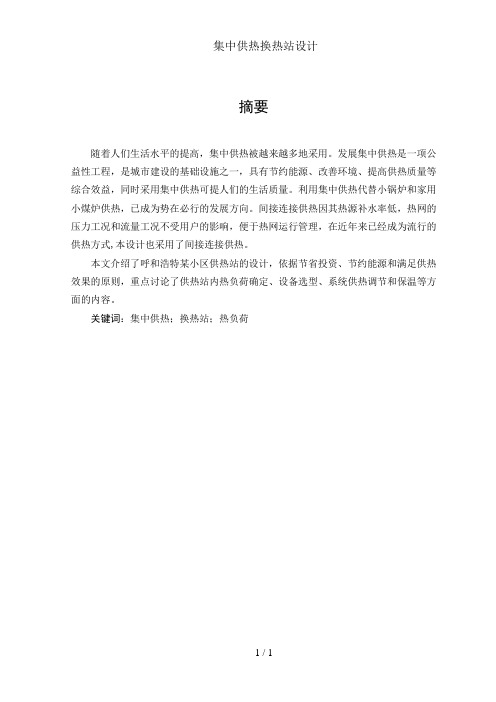

摘要随着人们生活水平的提高，集中供热被越来越多地采用。

发展集中供热是一项公益性工程，是城市建设的基础设施之一，具有节约能源、改善环境、提高供热质量等综合效益，同时采用集中供热可提人们的生活质量。

利用集中供热代替小锅炉和家用小煤炉供热，已成为势在必行的发展方向。

间接连接供热因其热源补水率低，热网的压力工况和流量工况不受用户的影响，便于热网运行管理，在近年来已经成为流行的供热方式,本设计也采用了间接连接供热。

本文介绍了呼和浩特某小区供热站的设计，依据节省投资、节约能源和满足供热效果的原则，重点讨论了供热站内热负荷确定、设备选型、系统供热调节和保温等方面的内容。

关键词：集中供热；换热站；热负荷AbstractWith the improvement of people’s life. The district heating system has been used more and more.Developing district heating is a commonweal work and is an important project of a city It has many benefits,such as,energy saving,improving environment,improving heating quality,and so on.At the same time district heating can improving the quality of people’s life.taking advantage of district heating system to replace small coal stove home heating has become the imperative direction of development.This article describes the design of a district heating station in Hohhot. According to the principle of saving investment,energy saving and satisfying the heating effect, Focusing on the heat load of heating station，identification, equipment selection, conditioning and heating system, insulation and other aspects.Keyword: District heating；Heat exchange station；Heat load目录第一章绪论 (1)1.1设计题目 (1)1.2原始资料 (1)1.2.1 设计地区气象资料 (1)1.2.2 设计参数资料 (1)1.2.3 基本设计要求 (1)第二章集中供热系统热负荷的计算 (2)2.1集中供热系统热负荷的概算 (2)2.1.1 集中供热系统以与热负荷的类型 (2)2.2热负荷的计算 (4)2.2.1 供暖设计热负荷的计算 (4)2.2.2 集中供热系统的年耗热量 (4)第三章集中供热系统型式的确定 (6)3.1热水供热系统形式选择 (6)第四章热水网络的水力计算 (8)4.1一级网的水力计算 (8)4.1.1 水力计算的步骤 (8)4.1.2 一级网管路计算实例 (9)4.2二级网水力计算 (9)4.2.1 计算步骤 (9)4.2.2 二级网计算实例 (10)第五章热水供暖系统的运行调节 (13)5.1运行调节概述 (13)5.1.1 调节方式的确定 (14)第六章供热站设备选择 (15)6.1.循环水泵的选择 (15)6.1.1 循环水泵应满足的条件 (15)6.1.2循环水泵的选型 (15)6.2补水泵的选择 (18)6.2 1 补水泵应满足的条件： (18)6.2.2补水泵的选型 (18)6.3SLS型泵的优点： (20)6.4换热器的选取 (21)6.4.1 换热器类型的选取 (21)6.4.2 换热器选型计算 (21)6.5分水器、集水器 (23)6.5.1 分水器、集水器型式 (23)6.5.2 分水器、集水器尺寸确定 (24)6.6除污器的选择 (25)第七章管道保温与保温材料 (27)7.1管道的保温 (27)7.1.1 保温的目的 (27)7.1.2 保温材料选择原则 (27)7.1.3 保温材料与其制品 (28)7.1.4保温层厚度 (28)总结 (30)附录 1 设备一览表 (31)附录2供热站设备样本 (32)参考文献： (36)谢辞 (38)第一章 绪论1.1 设计题目15万平米高低区地暖集中供热站设计（高区10万地暖，低区5万地暖）1.2 原始资料1.2.1 设计地区气象资料供暖期室外计算温度：t w =-19℃;供暖期室外平均温度：t pj =-5.9℃;供暖天数：N=171天。

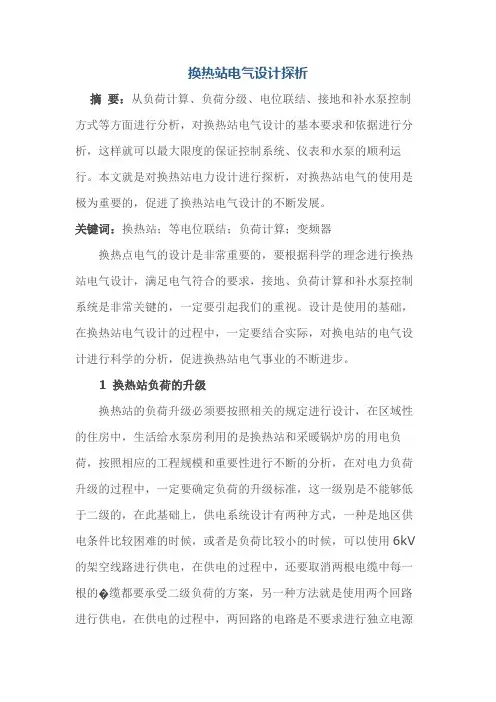

换热站电气设计探析摘要：从负荷计算、负荷分级、电位联结、接地和补水泵控制方式等方面进行分析，对换热站电气设计的基本要求和依据进行分析，这样就可以最大限度的保证控制系统、仪表和水泵的顺利运行。

本文就是对换热站电力设计进行探析，对换热站电气的使用是极为重要的，促进了换热站电气设计的不断发展。

关键词：换热站；等电位联结；负荷计算；变频器换热点电气的设计是非常重要的，要根据科学的理念进行换热站电气设计，满足电气符合的要求，接地、负荷计算和补水泵控制系统是非常关键的，一定要引起我们的重视。

设计是使用的基础，在换热站电气设计的过程中，一定要结合实际，对换电站的电气设计进行科学的分析，促进换热站电气事业的不断进步。

1 换热站负荷的升级换热站的负荷升级必须要按照相关的规定进行设计，在区域性的住房中，生活给水泵房利用的是换热站和采暖锅炉房的用电负荷，按照相应的工程规模和重要性进行不断的分析，在对电力负荷升级的过程中，一定要确定负荷的升级标准，这一级别是不能够低于二级的，在此基础上，供电系统设计有两种方式，一种是地区供电条件比较困难的时候，或者是负荷比较小的时候，可以使用6kV的架空线路进行供电，在供电的过程中，还要取消两根电缆中每一根的�缆都要承受二级负荷的方案，另一种方法就是使用两个回路进行供电，在供电的过程中，两回路的电路是不要求进行独立电源的安装的，一定要将两回线路引自同一个变压器中的不同的母线段，这样就可以满足基本的要求，在整个过程中，每一条回路都要保证换热站使用全部的负荷，在使用负荷的过程中，一定要保证安全性，如果有一条线路出现了故障就会出现隐患，一定要进行稳定性的分析。

如果是甲方不能够提供回线路，而且换热站的容量比250kW还要小的时候，用户就要提供一个专用的架空线路，这一线路在使用的过程中，架空路线必须要是380V的，满足基本的供电需要。

2 负荷的计算2.1 容量的确定在进行负荷计算的过程中，主要的用电设备就是电机，电机是一种连续的工作制设备，设备的制定功率与铭牌的额定功率是相同的，通过具体的分析可以知道，换热站的电气设备的负荷就是整个电机的额定功率之和，在电机使用的过程中，一定要结合具体的实际进行整个建设性工作。

供暖设计步骤：
1、选择换热机组
（1）根据供暖面积及单位面积换热量
即:供暖面积*单位面积换热量
=总换热量
2、选配循环水泵
（1）根据总换热量算出总流量
循环泵总流量=总供热量/（二次侧温差*1.164）
例如：三台循环泵（两用一备）时
单台循环泵流量=总供热量/（二次侧温差*1.164）/2
（2）循环泵扬程一般在28~32m。

3、补水泵的选择
（1）补水泵流量=循环泵总流量*0.05
（2）补水泵扬程：供暖点最高点到最低点的垂直距离+5m。

4、补水箱容量的确定
（1）V=Q*1.5（Q：30~60min补水泵流量）
5、热水管道的选定（见图形1）
（1）根据热量损失（R）、总流量（Q）、流速（w）选定管段大小一次侧热量损失一般为16/m，二次侧一般热量损失10/m;
循环泵总流量=总供热量/（二次侧温差*1.164）;
流速：DN＝25-32mm w=0.5-0.7m/s DN＝40-50mm w≤1.0m/s
DN＝65-80mm w≤1.6m/s DN≥100mm w≤2.0m/s
（2）d=18.8根号下（q/w）q:工作状态下的体积流量m³/h
6、蒸汽管道的选定（见表19-3及续表）
（1）根据管道压力（Ｐ）公斤、计算书上一次侧的流量（G）公斤、流速w规定值选定：
流速：DN＞200mm w=60m/s DN ≤200mm w=35m/s
DN＜100mm w=15m/s
注：图中一般从干管分到板换的管子要比干管的小一号，温控比管子小一号，旁通比管子小一两号。

电气部分1、设计依据1.1本工程遵循的主要标准及规范有：《民用建筑电气设计规范》JGJ/T 16-92《建筑设计防火规范》GB50016-2006年版《供配电系统设计规范》GB 50052-95《低压配电设计规范》GB50054-95《建筑照明设计标准》GB 50034-20041.2土建及设备专业提供的设计资料；1.3建设方的要求等。

2、设计内容本工程配套设施包括以下系统：2.1变配电系统；2.2动力及照明配电系统；2.3接地保护系统；2.4安防监控及网络电话系统;3、变配电系统3.1负荷分类及容量：该换热站用电负荷为三级负荷。

装机容量为240KW。

经过计算变压器容量选为：315 KV A。

3.2换热站内分别设置变压器室、高压配电室、低压配电室及相关设施。

3.3高压柜采用抽出式柜，低压采用固定式柜。

变压器低压侧采用母线槽吊装引至低压配电室总开关柜。

3.4计量方式：采用高压计量。

3.5补偿方式：采用低压无功补偿。

4、动力及照明系统4.1设置正常照明和应急照明。

正常照明照度标准按《建筑照明设计标准》选择，其中变电所配电装置室选择200lx，泵房选择100lx，控制室300lx。

4.2变压器室、泵房光源选择两防型节能灯具，配电室、控制光源选择荧光灯照明。

4.3公共走道、高低压配电室、控制室及主要出入口设置应急照明灯。

4.4 照明、插座由不同的支路供电；所有插座回路均设漏电断路器保护。

4.5照明及控制回路电源均取自所内专用变。

4.6照明线路选用BV-500V聚氯乙烯绝缘铜芯导线。

泵房采用铁管明设；其它为穿阻燃硬管PC墙内及现浇板内敷设。

4.7各泵均采用变频起动及控制。

室内低压线路采用0.6/1.0KV聚氯乙烯绝缘及护套电缆电缆沟内敷设。

4.8泵的起停及功能转换由现场操作柱控制。

换热泵分高区和低区分别控制，每区的泵均是两用一备。

并实现同一个区的供水泵、回水泵及备用泵，可手动切换使用功能。

5、接地保护系统5.1 该配电系统的保护接地形式为TN-S式.5.2本工程接地装置利用地梁内的四根主筋，与各桩基础内的四根竖向主筋焊接成一连通整体接而成。

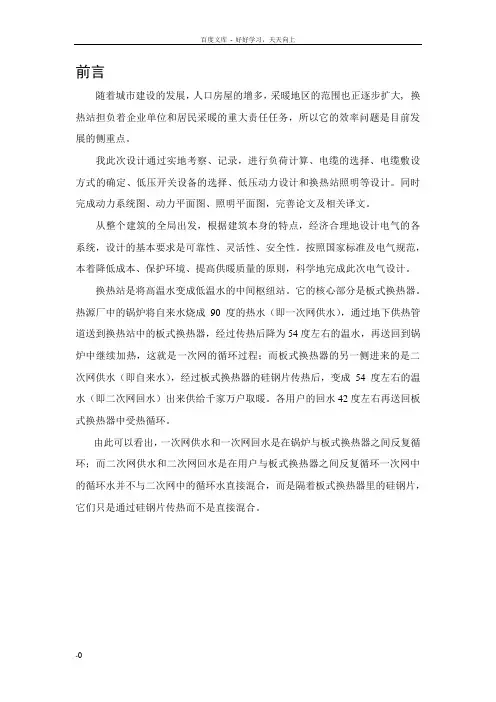

前言随着城市建设的发展，人口房屋的增多，采暖地区的范围也正逐步扩大, 换热站担负着企业单位和居民采暖的重大责任任务，所以它的效率问题是目前发展的侧重点。

我此次设计通过实地考察、记录，进行负荷计算、电缆的选择、电缆敷设方式的确定、低压开关设备的选择、低压动力设计和换热站照明等设计。

同时完成动力系统图、动力平面图、照明平面图，完善论文及相关译文。

从整个建筑的全局出发，根据建筑本身的特点，经济合理地设计电气的各系统，设计的基本要求是可靠性、灵活性、安全性。

按照国家标准及电气规范，本着降低成本、保护环境、提高供暖质量的原则，科学地完成此次电气设计。

换热站是将高温水变成低温水的中间枢纽站。

它的核心部分是板式换热器。

热源厂中的锅炉将自来水烧成90度的热水（即一次网供水），通过地下供热管道送到换热站中的板式换热器，经过传热后降为54度左右的温水，再送回到锅炉中继续加热，这就是一次网的循环过程；而板式换热器的另一侧进来的是二次网供水（即自来水），经过板式换热器的硅钢片传热后，变成54度左右的温水（即二次网回水）出来供给千家万户取暖。

各用户的回水42度左右再送回板式换热器中受热循环。

由此可以看出，一次网供水和一次网回水是在锅炉与板式换热器之间反复循环；而二次网供水和二次网回水是在用户与板式换热器之间反复循环一次网中的循环水并不与二次网中的循环水直接混合，而是隔着板式换热器里的硅钢片，它们只是通过硅钢片传热而不是直接混合。

1 工程概况目前城市建设步伐的加快，采暖地区的范围正逐步扩大, 换热站作为城市基础设施之一，担负着企业单位和居民采暖任务，是城市发展水平的重要标志。

换热站的电气设计对提高能源的利用率，提高热源质量具有重要意义。

本次设计的供热系统具有自动化程度高、连续工作时间长、系统稳定性好、安全可靠、经济合理等特点。

设计阐述了电气设计的总体思路，功率的计算。

此外，对换热站线路的设计，电缆铺设方式的选择，控制电路的设计，照明等方面进行了较详细的论述。

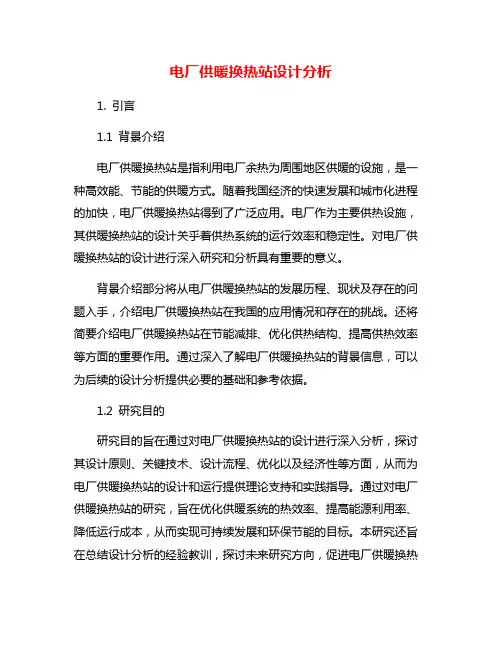

电厂供暖换热站设计分析1. 引言1.1 背景介绍电厂供暖换热站是指利用电厂余热为周围地区供暖的设施，是一种高效能、节能的供暖方式。

随着我国经济的快速发展和城市化进程的加快，电厂供暖换热站得到了广泛应用。

电厂作为主要供热设施，其供暖换热站的设计关乎着供热系统的运行效率和稳定性。

对电厂供暖换热站的设计进行深入研究和分析具有重要的意义。

背景介绍部分将从电厂供暖换热站的发展历程、现状及存在的问题入手，介绍电厂供暖换热站在我国的应用情况和存在的挑战。

还将简要介绍电厂供暖换热站在节能减排、优化供热结构、提高供热效率等方面的重要作用。

通过深入了解电厂供暖换热站的背景信息，可以为后续的设计分析提供必要的基础和参考依据。

1.2 研究目的研究目的旨在通过对电厂供暖换热站的设计进行深入分析，探讨其设计原则、关键技术、设计流程、优化以及经济性等方面，从而为电厂供暖换热站的设计和运行提供理论支持和实践指导。

通过对电厂供暖换热站的研究，旨在优化供暖系统的热效率、提高能源利用率、降低运行成本，从而实现可持续发展和环保节能的目标。

本研究还旨在总结设计分析的经验教训，探讨未来研究方向，促进电厂供暖换热站领域的持续发展和创新。

通过本研究的开展，有望为相关行业提供可靠的设计和运行指导，推动电厂供暖换热站的技术进步和发展。

2. 正文2.1 电厂供暖换热站的设计原则电厂供暖换热站的设计原则是确保系统的高效运行和稳定性。

设计人员需要考虑系统的整体性，确保供热系统各组件之间协调配合，达到最佳效果。

设计中要充分考虑供暖需求和换热效率，选择合适的换热设备和管道布局，以确保供暖系统高效运行。

设计中还需要考虑系统的安全性和可靠性，避免发生意外情况，确保供暖设备长期稳定运行。

设计过程中还要考虑节能环保因素，选择节能型设备和材料，减少能源浪费和环境污染。

设计中需要考虑系统的灵活性和可维护性，方便系统的日常管理和维护。

通过遵循以上设计原则，可以确保电厂供暖换热站的设计达到最佳效果，满足用户的需求并最大程度节省能源。

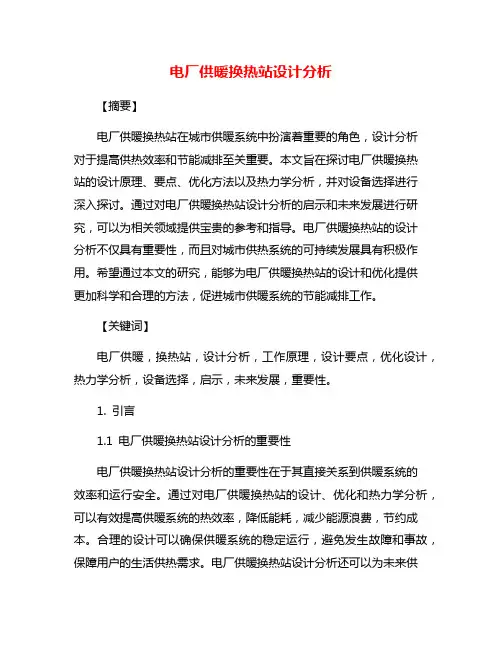

电厂供暖换热站设计分析【摘要】电厂供暖换热站在城市供暖系统中扮演着重要的角色，设计分析对于提高供热效率和节能减排至关重要。

本文旨在探讨电厂供暖换热站的设计原理、要点、优化方法以及热力学分析，并对设备选择进行深入探讨。

通过对电厂供暖换热站设计分析的启示和未来发展进行研究，可以为相关领域提供宝贵的参考和指导。

电厂供暖换热站的设计分析不仅具有重要性，而且对城市供热系统的可持续发展具有积极作用。

希望通过本文的研究，能够为电厂供暖换热站的设计和优化提供更加科学和合理的方法，促进城市供暖系统的节能减排工作。

【关键词】电厂供暖，换热站，设计分析，工作原理，设计要点，优化设计，热力学分析，设备选择，启示，未来发展，重要性。

1. 引言1.1 电厂供暖换热站设计分析的重要性电厂供暖换热站设计分析的重要性在于其直接关系到供暖系统的效率和运行安全。

通过对电厂供暖换热站的设计、优化和热力学分析，可以有效提高供暖系统的热效率，降低能耗，减少能源浪费，节约成本。

合理的设计可以确保供暖系统的稳定运行，避免发生故障和事故，保障用户的生活供热需求。

电厂供暖换热站设计分析还可以为未来供暖系统的规划和改进提供重要的参考依据，促进该领域的技术创新和发展。

通过深入研究和分析，不断优化设计方案，可以不断提高供暖系统的性能，适应不同环境和需求，最终实现可持续发展和环境保护的目标。

电厂供暖换热站设计分析具有重要的理论意义和实践价值，对于推动供暖行业的发展和提升整体供暖系统的水平具有重要意义。

1.2 研究背景电厂供暖换热站设计分析的研究背景主要包括以下几个方面：随着社会经济的发展和人们生活水平的提高，能源消耗规模不断扩大，能源供给压力逐渐增大。

电力作为重要的能源形式之一，在城市供暖中的应用也逐渐增加。

如何有效地利用电厂供暖换热站进行能源转化，提高能源利用效率已经成为当前能源领域亟待解决的问题。

传统的电厂供暖换热站设计存在一定的问题，如供热效率低、能源浪费严重、设备维护困难等。

第一部分 换热站设计 第一章 设备选型与计算汽水换热站设计技术参数：热电联产供汽为饱和蒸汽：压力为0.36Mpa ，温度为140C ；蒸汽凝结温度为80C ；热负荷60MW ；一级管网供/回水温度120/65C1、循环水泵的选择循环水泵总流量计算：式中 G ——循环水泵流量(kg/h)Q ——热负荷（W ）t 1——循环水回水温度（℃） t 2——循环水供水温度（℃）c p ——循环水的平均比热容（kJ/kg/℃） （参见《锅炉房使用设计手册》P347） 取值1.2， 3.6601000G 1.2=1127t /h 4.18(12065)⨯⨯=⨯⨯-循环水泵选用3台，单台泵流量：循环水泵扬程计算：1234H 0.1p +p +p +p )+(3~5)=⨯∆∆∆∆（ （参见《锅炉房实用设计手册》P347） 式中 H ——循环水泵扬程（m ） Δp1——换热器内部阻力（kPa ）Δp2——循环水供、回水干管阻力（kPa ） Δp3——最不利用户内部系统阻力（kPa ） Δp4——除污器阻力（kPa ） 3~5 ——计算附加裕量（m ）Δp1为汽-水换热器和水-水换热器阻力之和，汽水换热器：20~120 kPa ，取90 kPa ，水水换热器：30~50 kPa ，取40 kPa ，Δp1=130 kPa ；一次网系统环路全长10km ，比摩阻为60Pa/m ，Δp2=600kPa ；除污器阻力损失为20~50kPa ，取Δp4=40 kPa ，故选型：根据计算出的循环水泵的流量和扬程，在泵的产品样本中选取工作点p 213.6QG (1.1~1.2)c (t t )=⨯-1127G =469.58t /h 30.8=⨯H 0.1+600+40)+4=81m=⨯（130在高效区的泵的型号。

循环水泵采用KQL300/710-250/6型号4台，三用一备。

循环水泵一般安装在换热器的进水侧。

（参见上海凯泉第四代KQL 系列单机立式离心泵）表1.1.1 凯泉泵KQL300/710-250/6参数表型号 流量 m 3/h 扬程 m 转速 r/min 电机功率 kW 必需汽蚀余量m重量 kg KQL300/710-250/6500869802506.02820图1.1 凯泉泵KQL300/710-250/6尺寸图表1.1.2 凯泉泵KQL300/710-250/6尺寸表型号 DN L 0 m a c L 1 b 1b 2 x 300-710-250/6 300 1760 850 460 45 1760 450 9802302、凝结水泵蒸汽温度为140℃，焓为h z =2733.44kJ/kg ，水-水换热器出口凝结水温度为80℃，焓为h g =334.95 kJ/kg根据汽-水换热平衡方程，p 21z z s s G (h h )G c (t t )-=-（参见《锅炉房实用设计手册》P350） 式中Gz ——蒸汽消耗量（kg/h ）hz ——蒸汽的比焓(kJ/kg)hs ——水-水换热器出口凝结水比焓(kJ/kg)p 21s z z g G c (t t )1127 4.1865G ==108.0t /h h h 2733.44334.95-⨯⨯-=--（120）凝结水泵间歇运行，选用3台，两用一备，水泵流量为凝结水量的1倍。

换热站电气自动化设计探析摘要：供热管网需要通过换热站这一重要环节来向热用户输送热能，换热站实现供热一次侧的热量以平稳、可控的方式交换到供热二次侧，在其内部安装有多种水泵、阀门、仪表及控制设备，各种设备之间又互相影响，对于一个控制参数的调节往往会间接引起多个控制参数的变化，而这种变化过程又可能比较缓慢，会在一定时间后才能显现，故而设计、构建换热站时，对供电和控制系统的可靠性、安全性、自动化程度等方面都有比较高的要求，只有这样才能实现换热站的安全、平稳运行，保障人民群众的供暖需求。

关键词：换热站；电气自动化；设计1换热站工艺流程热源（如热电厂）产生的不易控制和利用的高温热水或蒸汽由一次网进入换热站，换热站将一次网内高温热源通过换热器热传导给二次网的热水后再通过循环泵加压后供给用户，高温热水或蒸汽进入换热站后先经过电动调节阀然后进入换热器，通过控制信号调节电动调节阀的开度即可调节一次网进入换热器的热量大小，从而控制换热器二次网的出水温度。

二次网可通过循环泵加压后送往采暖用户，通过调节循环泵的转数可保证二次网内水力平衡，并可进一步调节二次网供给用户的热量，经过用户热交换后的低温水则延回水管路流回换热器，由于存在管道渗漏等现象，循环管网内会有部分水量流失，需设置一套补水管道，当回水管道压力过低时由补水泵从补水水箱中抽水补充给换热器。

2换热站供配电设计一般换热站内电气设备会集中在一个区域，低压配电的接线适合采用放射式，由放置在低压配电室内的配电柜集中向各用电设备供电，这种接线方式的线路之间互不影响，可保障供电系统可靠，设备安装便捷以及电力保护装置简单、可靠。

换热站供配电系统应根据负荷容量，供电距离，用电设备位置及特点来合理设计，为减少线路损耗，变配电设施在设计时需尽量靠近循环泵等大用电量设备，应合理选择变压器的台数、容量，并尽量选择新型节能变压器，由于换热站的投用具有季节性，在设计时应考虑在负荷变化时可以按需要投切变压器。

某小区换热站设计说明第一篇：某小区换热站设计说明一、设计依据1.《民用建筑供暖通风与空气调节设计规范》GB50736-20122.《建筑设计防火规范》GB50016-20063.《辐射供暖供冷技术规程》JGJ142-20124.《供热计量技术规程》 JGJ173-20095.《民用建筑集中供暖供热计量技术规程》 DB62/T25-3044-20096.建筑专业提供的条件图7.建筑单位提供的设计要求及资料。

二、换热站设计1.换热站拟供暖面积11000平方米，供暖热负荷7.0MW。

2.由市政集中供热管网提供85/60℃一次供回水热媒，经换热站交换为55/45℃二次供回水热媒为小区供暖。

3.换热站设于小区内，为地上一层建筑，为小区所有建筑物提供热源，热媒参数55/45℃。

设有两台板式换热机组，每台机组设三台循环本（两用一备）。

4.供暖系统定压由换热机组变频定压。

根据供热系统在运行过程中，压力变化时，通过变频调速器平滑无极的调整补水泵转速，调节补水量或输出自动泄压信号，进而维护和保持系统恒压点压力稳定，换热站各区系统设置自动控制装置(气候补偿器)，根据室外气候变化自动调节供热，从而实现按需供热，大量节能。

5.换热站安装热量表作为结算点，在各系统出口处分别设“静态水力平衡阀带热表供暖装置”，热量表选用SONOCAL 2000型超声波热量表。

6.供暖系统试压：一次热媒系统，自来水，软化水系统管道试验压力为0.6MPa;二次热媒低区系统管道试验压力0.6MPa，高区0.8MPa。

7.管道的支吊架的安装及设置位置由安装单位现场确定，作法参见甘02N4-42,61.8.保温和防腐：管道经除锈后，先刷红丹漆两道，在用50mm厚的岩棉管壳保温，外缠玻璃丝布两道作为保护层，最外层刷灰色调和漆两道。

保温层厚度：管径≤32用30mm厚岩棉保温，管径＞32的用40mm厚岩棉保温。

、三、其他1.管道穿墙、楼板及支吊架应与土建专业密切配合。

……………………. ………………. …………………山东农业大学 毕 业 论 文 智能化换热站的配电及电气控制院 部 机械与电子工程学院 专业班级 电气5班 届 次 2015届 学生姓名 学 号 指导教师二О一五年六月六日 装订线……………….……. …………. …………. ………目录摘要 (I)Abstract ......................................................................................................................................... I II 1引言. (1)2方案论证及系统组成 (3)2.1方案论证 (3)2.1.1控制系统模式 (3)2.1.2换热站的调节方式 (3)2.2系统组成 (4)3供电及强电系统控制设计 (4)3.1换热站的供电设计 (4)3.2换热站的负荷计算 (5)3.3母线及电缆选择 (7)3.3.1母线选择 (7)3.3.2电缆选择 (7)3.4低压电器选型 (9)3.4.1电流互感器 (9)3.4.2断路器 (10)3.4.3熔断器 (12)3.4.4接触器 (13)3.4.5热继电器 (15)3.4.6信号灯与控制开关 (16)3.5变频器的选型及应用 (16)3.6换热站的控制 (20)3.6.1可编程序控制器设计选型 (20)3.6.2循环泵控制 (23)3.6.3补水泵控制 (23)3.6.4冷凝泵控制 (23)3.6.5污水泵控制 (25)3.7二次回路配线 (25)4动力配电柜的设计 (26)4.1电源动力柜的设计 (26)4.2循环泵控制柜的设计 (27)24.3补水、冷凝、污水泵控制柜的设计 (27)4.4电器应用选型 (27)5结论 (28)参考文献 (30)致谢 (31)3ContentsChinese abstract (I)English abstract ............................................................................................................................. I II1 Introduction (1)2 Program demonstration and system components (3)2.1 Program demonstration (3)2.1.1 Control system mode (3)2.1.2 Adjusting ways of heat exchange station (3)2.2 System components (4)3 Power supply and strong power system control design (4)3.1 Power supply design of heat exchange station (4)3.2 Load Calculation of heat exchange station (5)3.3 Bus and Cable Selection (7)3.3.1 Bus Selection (7)3.3.2 Cable Selection (7)3.4 Low V oltage Appliances Selection (9)3.4.1 Current Transformer (9)3.4.2 Breaker (10)3.4.3 Fuses (12)3.4.4 Contacts (13)3.4.5 Thermal relay (15)3.4.6 Signal lights and control switch (16)3.5 Selection and Application of inverter (16)3.6 Control of heat exchange station (20)3.6.1 PLC Selection (20)3.6.2 Circulation pump control (23)3.6.3 Fill pump control (25)3.6.4 Condensate pump control (25)3.6.5 Sewage pump control (25)3.7 Secondary circuit wiring (25)4 Power distribution cabinet design (26)4.1 Mains power cabinet design (26)4.2 Circulation pump control cabinet design (27)44.3 Fill, condensate, sewage pump control cabinet design (27)4.4 Electric Application Selection (27)5 Conclusions (28)References (30)Acknowledgments (31)56智能化换热站的配电及电气控制作者：游航指导教师：刘平（山东农业大学机械与电子工程学院讲师）【摘要】我国北方地区，冬季大多采用集中供热，以保证人们生活和工作的正常进行。

张家口市桥西区集中供热工程机关管理局换热站设计根据前期负荷调查及换热站初步定位结果，计划在机关管理局设换热站一座。

机关管理局原有锅炉房建筑m m m 61520⨯⨯，且距离主管道较近，而且主管道接入便利。

同时距其他供热点近，有利于二次网的接入。

该换热站具体情况如下表。

表1 机关管理局换热站设置基本情况该换热站热源由桥西集中供热锅炉房供给。

一次网将130C 0高温水送到机关管理局换热站，经过板式换热器进行换热供给二次网，二次网热水运行参数为85C 0/60C 0。

该供热范围内有中国银行办高层公楼6000m 2，因此选用一大一小两套机组。

机关管理局锅炉房示意图锅炉房配电室水泵间第一节换热器的选择与计算根据设计原则及该换热站的情况 ，选择板式换热器。

计算热负荷：∑=QQ 1.1)-(1.05jα⨯=∑∑F Q其中jQ —计算热负荷，W ；∑Q —累计热负荷，W ； ∑F —采暖建筑面积，2m ；α—面积热指标，2/m W 。

机关管理局换热站供热范围内建筑均为非节能建筑，根据采暖通风空调设计手册，面积热指标按602/m W 计算。

W 016.50683596M Q =⨯=∑ W 52.51.1016.5M Q j =⨯=纯逆流情况对数平均温差：C 3.23607085130ln )6070()85130(ln 0min max min max =-----=∆∆∆-∆='∆t t t t t m根据管壳式换热器进行修正：C 6.223.2397.00=⨯='∆=∆m m t t φ4.2608570130,357.0601306085=--==--=R P (R>>1,冷热流体流量相差较多)可选用两台非对称换热器，互备互换，每台换热器的换热量为mw Q Q J h 86.352.57.07.0=⨯=⨯=第二节 水泵的选择与计算1、循环水泵总流量hg j t t Q G -⨯⨯=8601.14.12式中G 2 — 循环水泵的流量 ，h t / j Q — 负担建筑物的总供热量，MW g t — 回水温度，C 0h t — 供水温度，C 0h t /4.292608552.58601.14.1G 2=-⨯⨯⨯=三台循环泵互备互用，每台循环泵的流量为h t /5.97 每台换热器循环水流量为h t /2.1464.2925.0=⨯每台换热器热水流量 ：h t R G G /9.604.22.14621===选用FBR-05型换热器，面积暂选30m 2板式换热器进行校核计算：冷流体流速s m V G G V sj SJ/44.05.01682.146111=⨯=⨯=热流体流速s m V V /36.05.0849.60833.012=⨯== 其换热系数查厂家样本知[]k m w K SJ ⋅=2/51501656653.231086.36=⨯=∆=m h t Q KF估计K 和F 进行校核估计换热面积 推导传热系数估计传热系数 误差 热流体流速 冷流体流速 29.5 56005615350.510.62计算方法：5个限制2要求。

换热站工程建设标准为保证换热站系统安全运行，保障供热质量，达到高效运行、节能降耗的目的，制定如下换热站建设标准。

一、环境要求1、换热站内必须干净整洁，进、出通道畅通。

换热站地面为混凝土地面，地面刷浅蓝色油漆，换热站内墙面刷内墙涂料。

2、换热站的平面布置设置换热设备区、电气仪表区，并设置单独的值班室和控制室。

3、门、窗、墙、屋顶、设备基础按《工业企业噪声控制设计规范》采取隔声减振措施。

4、换热站内有良好的采光、通风、防潮、防洪、防火消防设施。

5、换热站内设置连通的排水沟槽，保证管道和设备排水集中引出；站内排水不能直接排入市政排水网时，设集水坑和排水泵。

6、换热站内设置足够的设备检修、拆卸空间，换热器侧面离墙不小于0.8m，周围留有宽度不小于0.7米的通道。

7、换热站内各种设备和阀门的布置便于操作和检修，站内各种水管道及设备的高处设有放气阀，低处设放水阀。

8、换热站内架设的管道不得阻挡通道，不得跨越配电盘。

9、供热面积小于5万平米的换热站占地面积须≧200平米；供热面积10万平米的换热站的占地面积须≧350平米；供热面积20万平米的换热站占地面积须≧550平米。

二、安全要求1、换热站应备有必要的消防设备和用具，如消防栓、水龙带、灭火器等。

消防设备应放在易于取用的位置，并保证随时可用。

2、换热站需经常检查和操作的设备不应设在高处，如必须设在高处，位置较高且超过2米时，需经常操作的设备处应设置移动扶梯、移动平台等设施；3、换热站内设备间的门向外开，换热站长度大于12米时设两个出口。

4、换热器、水泵基础高于地面不小于0.1m，水泵基础距墙不小于0.7m，两台以上水泵不做联合基础，设备间距不小于0.7m；5、换热站的照明应保证足够的亮度。

安装用于紧急情况处理和人员逃生的事故照明设施，还应备有一定数量的便携式照明工具。

6、电缆在进入控制室、电缆夹层、控制柜、开关柜等处的电缆孔洞，必须用防火材料严密封闭，并在封堵处的电缆两端按规定刷防火涂料；7、换热站及其附属设施不得存在渗水、漏水的现象。

11#楼设备用房临电方案
由于正式电通电时间未能确定，现在换热站在11月28要具备试运行供热条件。

为了确保换热站、电梯、消防泵房、给水泵房等设备正常运行以及确保消防验收。

现场正式设备需要供临电。

1、从临箱变到-1层配电柜1(后配置)，两路YJV铝缆2*（4*185+1*95），双拼压线。

2、配电柜1到消防泵房一路YJV铝缆2*（4*185+1*95）双拼压线。

3、配电柜1到换热站一路YJV铝缆4*150+1* 70。

4、配电柜1到生活泵房一路YJV铝缆4*95+1*50。

5、从临箱变到西侧电梯一路YJV铝缆4*95+1*50（供三台电梯用，其中两台客梯一个正式配电箱已经安装完成，一台消防电梯正式配电箱现场已经安装完成）。

电梯临电线路上不允许设置漏报
6、从临箱变到东侧电梯一路YJV铝缆4*95+1*50。

（供三台电梯用，其中两台客梯一个正式配电箱已经安装完成，一台消防电梯正式配电箱现场已经安装完成）。

电梯临电线路上不允许设置漏报
7、配电柜1设置在负一层。

本次临电是为了供1号楼设备用房临时用电，请施工单位仔细勘察临时变压器以及现场情况，可根据现场深化设计方案，但必须保证换热站、给水泵房、消防泵房、6部电梯等能够正常使用，满足验收用电需求。
