电气设备工程中的开关柜规范要求电气设备工程中的开关柜是保护和控制电气设备的重要组成部分。
为了确保其安全性和可靠性，开关柜的设计、制造和安装必须符合一系列的规范要求。
本文将探讨在电气设备工程中开关柜需要满足的规范要求。
一、开关柜设计要求在设计开关柜时，需要考虑以下几个方面的要求：1.尺寸和布置：开关柜的尺寸和布置应根据具体的工程要求进行设计。
应确保开关柜内部组件的合理布置，以方便操作和维护。
2.防护等级：根据使用环境的不同，开关柜的防护等级也有所要求。
比如在潮湿环境中使用的开关柜需要具备防水功能。
3.通风和散热：开关柜内部设备可能会产生一定的热量，因此设计时需要考虑通风和散热问题，以避免过热引起的设备故障。
4.电缆入出线方式：开关柜应提供合适的电缆入出线方式，确保电缆的良好接触，并防止短路和其他安全隐患。
二、开关柜制造要求制造开关柜时需要遵循以下规范要求：1.选材与加工：开关柜的材料应符合相关的标准，具备足够的强度和耐腐蚀性。
制造过程中需要采用适当的加工技术，确保开关柜的质量和精度。
2.标识和铭牌：开关柜上应标识相关的技术参数和安全警示信息，以方便运维人员了解和操作。
铭牌应固定在开关柜的易于查看的位置。
3.接地和防雷：开关柜需要正确接地，以确保安全运行。
对于易受雷击的区域，还需要加装防雷装置。
4.绝缘和安全：开关柜各组件之间的绝缘需要符合相关的标准要求，以防止电器漏电和触电危险。
此外，开关柜的外壳和门应具备防护功能，以防止误触和人身伤害。
三、开关柜安装要求安装开关柜时需要遵守以下几点要求：1.安装位置和空间：开关柜的安装位置应考虑通风和维护的便利性，避免受到外部物体的阻挡。
同时，开关柜周围需要预留足够的空间，以方便设备的调试和维修。
2.固定和支撑：开关柜需要牢固地固定在支撑结构上，以避免因外部震动引起的设备松动和故障。
3.电缆布线和连接：对于进入开关柜的电缆需要合理布线，并正确连接到相应的设备上。
kyn28高压开关柜方案高压开关柜作为电力系统的重要设备，广泛应用于各类电力输配电站和工业企业中。
本文将就KYN28高压开关柜方案进行详细介绍，包括其设计原理、主要特点以及适用范围等内容。
一、设计原理KYN28高压开关柜是一种3-35kV完全封闭型金属开关设备，主要用于电力系统的接触器、隔离开关、断路器等控制和保护装置。
该开关柜采用箱式结构，通过连接导条和母线等电气装置实现各种电力设备之间的配电、控制和保护功能。
二、主要特点1. 全封闭设计：KYN28高压开关柜外壳采用全封闭设计，能够有效隔绝外界的湿气、灰尘等环境因素对设备的影响，提供更稳定可靠的电力传输和控制环境。
2. 多功能配置：根据用户需求，KYN28高压开关柜可配置不同类型的断路器、隔离开关和接触器等装置，为电力系统提供各种不同的控制和保护功能。
3. 高可靠性：该开关柜采用高品质的电气元件和可靠的接线方式，具有较高的运行可靠性和抗短路能力，能够保证电力系统的长期稳定运行。
4. 操作便捷：KYN28高压开关柜的操作界面简单明了，配有合理布局的触摸屏和按钮，方便用户进行开关操作和参数设定。
5. 智能监控：开关柜内部设有各种传感器和监测器，能够实时监测设备运行状态和参数，及时提供故障报警和维护提醒，方便用户进行设备管理和维护。
三、适用范围KYN28高压开关柜广泛应用于电力输配电站、工矿企业、市政工程等领域。
其主要适用于以下场合：1. 高压配电系统：KYN28高压开关柜能够实现对输电、变电和配电等高压设备的控制与保护，确保电力系统的安全稳定运行。
2. 工矿企业：KYN28高压开关柜可以满足工矿企业对电力分配、开关控制以及电气设备保护的需求，提高生产效率并有效保护设备安全。
3. 市政工程：KYN28高压开关柜可用于市政工程中的电力分配、供电保护等方面，确保城市电力系统的正常运行。
综上所述，KYN28高压开关柜方案具有全封闭设计、多功能配置、高可靠性、操作便捷和智能监控等主要特点，并且适用于高压配电系统、工矿企业和市政工程等多个领域。

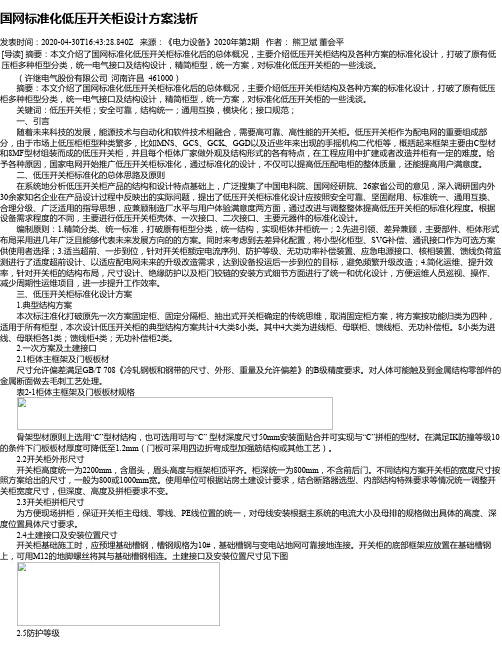

国网标准化低压开关柜设计方案浅析发表时间：2020-04-30T16:43:28.840Z 来源：《电力设备》2020年第2期作者：熊卫斌董会平[导读] 摘要：本文介绍了国网标准化低压开关柜标准化后的总体概况，主要介绍低压开关柜结构及各种方案的标准化设计，打破了原有低压柜多种柜型分类，统一电气接口及结构设计，精简柜型，统一方案，对标准化低压开关柜的一些浅谈。
（许继电气股份有限公司河南许昌 461000）摘要：本文介绍了国网标准化低压开关柜标准化后的总体概况，主要介绍低压开关柜结构及各种方案的标准化设计，打破了原有低压柜多种柜型分类，统一电气接口及结构设计，精简柜型，统一方案，对标准化低压开关柜的一些浅谈。
关键词：低压开关柜；安全可靠，结构统一；通用互换，模块化；接口规范；一、引言随着未来科技的发展，能源技术与自动化和软件技术相融合，需要高可靠、高性能的开关柜。
低压开关柜作为配电网的重要组成部分，由于市场上低压柜柜型种类繁多，比如MNS、GCS、GCK、GGD以及近些年来出现的手摇机构二代柜等，概括起来框架主要由C型材和8MF型材组装而成的低压开关柜，并且每个柜体厂家做外观及结构形式的各有特点，在工程应用中扩建或者改造并柜有一定的难度。
给予各种原因，国家电网开始推广低压开关柜标准化，通过标准化的设计，不仅可以提高低压配电柜的整体质量，还能提高用户满意度。
二、低压开关柜标准化的总体思路及原则在系统地分析低压开关柜产品的结构和设计特点基础上，广泛搜集了中国电科院、国网经研院、26家省公司的意见，深入调研国内外30余家知名企业在产品设计过程中反映出的实际问题，提出了低压开关柜标准化设计应按照安全可靠、坚固耐用、标准统一、通用互换、合理分级、广泛适用的指导思想，应兼顾制造厂水平与用户体验满意度两方面，通过改进与调整整体提高低压开关柜的标准化程度。
根据设备需求程度的不同，主要进行低压开关柜壳体、一次接口、二次接口、主要元器件的标准化设计。
供配电设计原则及相关要求供配电设计是指根据建筑物的用电需求和安全要求，合理规划和设计供电系统的布置、线路的走向、设备的选型等，以确保电力供应的可靠性、安全性和经济性。
供配电设计原则及相关要求主要包括以下几个方面：1. 可靠性原则：供配电系统应具备高可靠性，能够保证电力供应的连续性和稳定性。
为此，设计中应考虑备用电源、双回路供电、过载保护等措施，以应对电力故障和突发情况。
2. 安全性原则：供配电系统应符合国家电气安全标准和建筑电气设计规范，确保人员和设备的安全。
设计中应合理设置接地装置、漏电保护装置、过电压保护装置等，以防止电气事故和人身伤害。
3. 经济性原则：供配电系统应在满足用电需求和安全要求的前提下，尽可能降低投资和运行成本。
设计中应合理选择设备容量、线路截面、电缆敷设方式等，以提高能源利用效率和降低能耗。
4. 灵活性原则：供配电系统应具备一定的灵活性，能够适应用电负荷的变化和扩容需求。
设计中应预留一定的电容量和线路容量，以便于后期的改造和扩建。
5. 规范性原则：供配电系统的设计应符合相关的国家标准和规范，如《建筑电气设计规范》、《电气装置设计规范》等。
设计中应合理选择设备和材料，确保其质量和性能符合标准要求。
6. 可维护性原则：供配电系统应具备良好的可维护性，方便设备的检修和维护工作。
设计中应合理设置开关柜、接线盒、检修孔等设施，以便于设备的维修和更换。
7. 环保性原则：供配电系统应符合环保要求，减少对环境的污染和资源的浪费。
设计中应合理选择节能设备、低耗材料，提高能源利用效率和减少能耗。
供配电设计还需要考虑以下几个方面的要求：1. 用电负荷计算：根据建筑物的用电设备和用电负荷特点，进行合理的用电负荷计算，确定供配电系统的容量和规模。
2. 电源选择：根据用电负荷的特点和要求，选择合适的电源类型和容量，如市电、发电机组、太阳能电池等。
3. 线路布置：根据建筑物的结构和用电设备的分布，合理规划线路的走向和布置，确保电力供应的均衡和稳定。
开关柜设计基础1. 引言开关柜是电力系统中一种常见的设备，用于控制、保护和监测电力设备和电路。
它们的设计对于电力系统的正常运行非常重要。
本文将介绍开关柜设计的基础知识，包括开关柜的功能、设计原则和常见要求等方面。
2. 开关柜的功能开关柜主要有以下功能：1.控制电路：通过开关柜可以实现对电力设备和电路的远程控制。
它们可以打开或关闭电路，调节电压和电流等操作。
2.保护电路：开关柜可以监测电路的工作状态，一旦发现异常，如过载、短路或地故障，它们将采取保护措施，如自动断电等。
3.监测电路：开关柜可以监测电路的运行情况，如电压、电流、温度等参数，并将这些信息反馈给操作员。
4.配电：开关柜用于将电力源分配到不同的负载上，确保电力系统稳定运行。
3. 开关柜设计原则在设计开关柜时，应遵循以下原则：1.安全性：开关柜应具备良好的安全性能，包括防火、防爆、防冲击等。
它们的结构应符合相关安全标准，并配备合适的保护设备。
2.可靠性：开关柜必须具备高度可靠性，能够在恶劣环境下正常工作。
可以采用双重或多重备份的设计，以确保在某个部件发生故障时，系统仍能正常运行。
3.可维护性：开关柜应具备良好的可维护性，方便维修和检查。
设计时应考虑易于拆卸、更换故障部件和清洁维护。
4.合理布局：开关柜的内部设备布局应合理，以提供足够的工作空间和排列有序的电气连接。
这样可以提高操作员的工作效率和减少错误发生的可能性。
5.统一标准：设计开关柜时应参考相关的行业标准和规范，以确保其符合行业要求。
这包括电气安装、耐热性能、净空距离等方面的标准。
6.适应性：开关柜的设计应适应不同的电力系统要求。
可以采用模块化设计，以便根据需要进行扩展或配置。
4. 常见开关柜设计要求在设计开关柜时，还需要考虑一些常见的要求，包括：1.外观设计：开关柜的外观应美观、整洁，符合现代化的电力设备形象。
可以选择适当的颜色和材料来提高其外观质量。
2.空间利用：开关柜的设计应充分利用空间，以减少设备占地面积。
变电站的开关柜设计与布置在电力系统中，变电站的关键设备之一就是开关柜。
开关柜作为控制设备，起着重要的作用。
它不仅能够实现对电力设备的远程控制，还可以对电力系统中的故障进行隔离和恢复。
因此，开关柜的设计与布置对于电力系统的安全运行具有至关重要的意义。
一、开关柜的设计1. 功能需求首先，在设计开关柜时，需要充分考虑电力系统的功能需求。
开关柜应具备对电力设备进行远程控制、故障隔离和恢复的功能，同时要充分考虑系统的可靠性和安全性。
2. 结构设计其次，在结构设计上，开关柜应具有合理的结构布局，便于设备的安装和维护。
开关柜的内部布局要合理，不同功能的元件要分区布置，以便维修人员对设备进行检修和更换。
3. 选材及防护等级另外，对于开关柜的选材也至关重要。
应选择具有良好的绝缘性能和耐腐蚀能力的材料，以确保设备的安全性和可靠性。
同时，开关柜的防护等级也需要符合相关标准，保证在恶劣环境下能够正常运行。
二、开关柜的布置1. 布置位置在进行开关柜的布置时，需要考虑到变电站的整体布局。
开关柜的位置应选在电力系统的关键节点，以便对系统的运行起到更好的控制作用。
在开关柜的布置上，还需要考虑到通风、排热等因素，确保设备的正常运行。
2. 连接与接地此外，在开关柜的布置过程中，还需要特别注意设备的连接和接地。
连接应符合相关标准，保证设备之间的联动和互联正常运行。
同时，开关柜的接地也是至关重要的一环，需要确保设备的接地符合安全要求，避免因接地不良而引发的安全隐患。
3. 安全防护最后，在开关柜的布置中，还需要考虑安全防护的问题。
应设置相应的警示标识，保证设备的安全操作。
同时，应建立相关的安全管理制度，定期检查设备的运行状态，确保设备的稳定和可靠。
总之，开关柜的设计与布置是电力系统中至关重要的环节。
通过合理的设计和布置，可以提高设备的可靠性和安全性，确保电力系统的稳定运行。
因此，设计人员在进行开关柜设计与布置时，应高度重视各项细节，确保设备在工程中发挥最佳作用。
低压开关柜规格以及设计规范一、低压开关柜的规格要求：1.额定电压：低压开关柜的额定电压一般为380V，也可以根据实际需求进行调整。
2.额定电流：低压开关柜的额定电流根据负荷大小来确定，通常为1000A、1600A、2000A等。
3.架构形式：低压开关柜的架构形式主要有固定式、可拆卸式和半固定式等，根据实际使用情况选择合适的形式。
4.外观尺寸：低压开关柜的外观尺寸根据安装环境和要求来确定，需要确保安装和操作的便捷性。
5.绝缘等级：低压开关柜的绝缘等级一般为IP40，也可以根据实际需要增加防护等级。
二、低压开关柜的设计规范：1.设备选型：低压开关柜的选型应根据设计负荷、运行环境和安全要求进行合理选择，确保设备的适用性和可靠性。
2.绝缘设计：低压开关柜的绝缘设计应符合国家标准，确保设备的绝缘性能，防止漏电和触电等安全事故的发生。
3.排热设计：低压开关柜的排热设计应考虑设备在工作状态下的散热情况，合理安排通风孔和散热装置，以保证设备的安全运行。
4.接线方式：低压开关柜的接线方式应符合国家标准，确保接线的可靠性和安全性。
5.防火设计：低压开关柜的防火设计应根据安装环境和要求进行合理布置，确保设备在遇到火灾时能够起到防火和隔热的作用。
6.标识设计：低压开关柜的标识设计应符合国家标准，清晰明确地标识设备的功能、参数和操作方法，以方便操作和维护人员使用。
7.可靠性设计：低压开关柜的可靠性设计应考虑设备在长时间运行和恶劣环境条件下的工作情况，采用可靠的材料和结构，并预留足够的安全裕量。
通过遵循以上规格和设计规范，可以确保低压开关柜具备良好的性能和可靠的运行，保障电力系统的正常运行和工作安全。
同时，也需要定期进行维护和检修，及时发现和解决问题，以延长设备的使用寿命。
低压开关柜标准一、柜体设计1.柜体应采用坚固、耐用、不易变形的材料制作，并能够承受正常使用时的机械应力和负载应力。
2.柜体结构应简单、方便操作和维护，同时应具备足够的电气安全空间。
3.柜体应设计有合理的散热装置，确保柜内温度不超过额定值。
4.柜体的防护等级应符合相关标准要求，确保柜内设备的安全运行。
二、电器元件选型1.电器元件应符合国家及行业标准，并具备相应的认证。
2.电器元件的额定值应与柜内电源和负载要求相匹配。
3.电器元件的安装位置应便于操作和维护，同时应具备防止误操作的功能。
4.电器元件的选型应考虑到使用寿命、可靠性、安全性等因素。
三、装配工艺1.装配工艺应符合国家及行业标准，确保电器元件安装牢固、准确、稳定。
2.装配过程中应使用符合规定的工具和材料，确保装配质量。
3.装配完成后，应对柜内电器元件进行调试和检测，确保正常运行。
四、质量控制1.生产过程中应对材料、零部件和成品进行严格的质量控制，确保产品质量符合要求。
2.质量控制过程中应采用检验、测试、试验等手段，确保产品质量稳定可靠。
3.质量控制过程中发现问题应及时处理，并对不合格品进行追溯和纠正。
五、安全防护1.开关柜应具备防误操作功能，如采用连锁机构、带电显示装置等。
2.开关柜应具备防火、防爆、防漏电等安全性能。
3.开关柜应配备相应的安全保护装置，如过载保护、短路保护、欠压保护等。
4.开关柜的设计和制造应符合相关的安全规范和标准。
六、可靠性要求1.开关柜的设计和制造应考虑可靠性要求，确保在规定的使用条件下能够正常工作。
2.开关柜应进行相应的可靠性试验，如耐压试验、绝缘电阻试验、机械寿命试验等，以确保产品的可靠性。
3.在正常使用条件下，开关柜的寿命应不低于20年。
七、性能测试1.开关柜的性能测试包括电气性能测试、机械性能测试和环境适应性测试等。
2.电气性能测试主要包括电压、电流、功率因数、电阻值等参数的测试。
3.机械性能测试主要包括开关的操作力、操作行程、分合闸时间等参数的测试。
低压开关柜GB3906标准
1. 简介
本文档旨在介绍低压开关柜在中国所适用的GB3906标准。
GB3906是中国国家标准委员会制定的低压开关设备的技术标准。
2. 标准内容
GB3906标准涵盖了低压开关柜的设计、制造、安装和使用要求。
其中包括以下主要内容：
2.1 设计要求
- 低压开关柜的结构设计必须符合安全、可靠、经济的原则。
- 为了确保设备的正常运行，设计必须考虑主电路和辅助电路之间的隔离。
- 设备的防护等级、环境条件和安装方式必须符合相关标准的要求。
2.2 制造要求
- 低压开关柜的材料必须符合相关标准的要求，确保其质量和可靠性。
- 制造过程必须按照标准的要求进行，包括工艺流程、检测和
试验。
2.3 安装要求
- 低压开关柜的安装必须符合相关的电气安全规范和操作指南。
- 安装人员必须具备相关的技术知识和经验，并按照规定的程
序进行安装。
2.4 使用要求
- 低压开关柜的使用必须符合相关的电气安全规范和操作指南。
- 用户必须按照提供的说明书操作设备，确保其正常运行和使
用寿命。
3. 标准的重要性
GB3906标准的实施可以提高低压开关柜的安全性和可靠性，
降低设备故障和事故的发生率。
它还为制造商、安装商和用户提供
了统一的技术规范和标准化的产品。
4. 结论
低压开关柜GB3906标准的制定和实施对于确保电气设备在中国的正常运行和安全使用具有重要意义。
我们应该密切遵守这一标准的要求，不断提升设备的质量和性能。
电气设备工程开关柜设计规范要求与安装技术在电气设备工程中，开关柜是一个非常重要的组成部分。
它负责保护和控制设备，确保电能的正常分配和使用。
为了确保开关柜的安全和性能达到要求，设计规范和安装技术必须严格遵守。
本文将介绍电气设备工程开关柜设计规范要求与安装技术的相关内容。
1. 开关柜设计规范要求1.1 安装环境要求开关柜的设计必须考虑其安装环境。
首先，应确定开关柜所处环境的温度、湿度、电磁场等因素，并选择合适的材料和防护等级。
其次，应根据现场情况进行防火和防尘措施，确保开关柜的正常运行。
1.2 结构设计要求开关柜的结构设计必须满足以下要求：（1）足够的结构强度：开关柜必须能够承受正常运行和异常情况下的荷载，如短路和过载。
（2）合理的布局：开关柜内元件的布局应合理，方便操作和维护。
开关柜内的设备应按照安全间距要求进行布置，以确保设备之间的安全距离。
（3）良好的散热设计：开关柜内安装的设备会产生热量，必须通过散热装置及时散发热量，避免过热影响设备性能。
1.3 电气特性要求开关柜的设计必须满足以下电气特性要求：（1）合适的电压等级：根据工程需要和设备的额定电压，选择合适的开关柜电压等级。
（2）合理的电流承载能力：开关柜的设计应满足设备的额定电流，确保正常运行。
（3）良好的电磁兼容性：开关柜内的设备应能够抵御外界电磁干扰，并避免自身电磁干扰对其他设备的影响。
2. 开关柜安装技术2.1 安装准备工作在进行开关柜安装之前，应先做好以下准备工作：（1）清理工作区域：确保安装现场整洁，尽量减少杂物和灰尘对设备的影响。
（2）检查设备完整性：对待安装的开关柜及相关设备进行检查，确保设备完整无损。
（3）准备所需工具和器材：根据安装要求，准备好所需的工具和器材，保证安装顺利进行。
2.2 安装步骤（1）安装底座：根据开关柜设计要求，在安装区域固定好底座，确保稳固可靠。
（2）安装箱体：将开关柜的箱体放置在底座上，并进行合理的固定，确保箱体与底座之间没有松动。
开关柜设计2. 中压开关柜的设计与结构中压开关柜的设计与结构开关柜的设计根据电力系统对开关设备运行中的故障概率统计：电接触、绝缘、机械故障三个方面引起的事故比例非常高。
因此，在开关柜的设计与结构中应特别重视。
总的设计原则：金属封闭开关设备的设计应使得正常的运行、监视和维护工作，包括通常的相序检测、联接电缆的接地、电缆故障的定位、联接电缆或其它装置的电压试验以及消除危险的静电荷等均能安全地进行。
对于额定参数和结构相同而需要代替的元件应能互换。
对于具有可移开部件的金属封闭开关设备，如果可移开部件的额定参数和结构相同，则应能互换。
如果可移开部件具有几种额定参数，且在金属封闭开关设备中是可以互换的，那么可移开部件与固定部分的任何组合，都应具有该设备固定部分的额定绝缘水平。
装在外壳内的元件，除应符合它们各自的标准外，在金属封闭开关设备的设计中，应考虑到下列因素的影响： a.外壳应有足够的机械强度,使得装在外壳内的开关、操动机构及其他具有它们原来的机械特性和电气性能。
b.如果外壳内装有油浸式变压器等类似元件，当发生故障时，它不应影响相邻设备，在运行中应便于巡视、检查。
下面就从几个方面来分别讨论： 3．1 外壳外壳是金属封闭开关设备的一部分,在规定的防护等级下,保护内部设备不受外界的影响,防止人体和外物接近带电部分和触及运动部分。
外壳通常情况下由柜体（或充气隔室）门和盖板等组成。
、外壳必须是金属的（通风窗、排气口除外），具备足够的强度、刚度、稳定性，不得用网状编织物或类似的材料制造，外壳必须满足表 1 所规定的一种防护等级，必须满足相应的温升要求，必须满足相关使用要求。
-1- 外壳温升要求：为了保证操作者不致被灼伤，对于可触及的外壳和盖板（包括充气隔室可触及的部分）的温升，应限制在人能够耐受的程度。
对于设备在正常运行中无需触及的外壳和盖板，可适当增加。
对于不可能触及的外壳的部位，其温升应限制在外壳内部的绝缘材料的温升不超过容许值。
低压抽出式开关柜GCS设计规范为了使设计人员更好地熟悉和了解GCS柜型的特点和性能，提高设计人员的综合素质和业务能力，特将此柜型的电气性能和机械性能以及在设计中的注意事项总结如下，供大家参考使用。
一、主要结构性能1、柜体骨架采用8MF型材，模数为20mm，全组装式结构和部份(侧框和横梁)焊接式结构组装而成。
2、柜体采用2.5mm冷轧钢板辊压而成（不能采用敷铝锌板制作）。
3、柜体结构由柜架、门、封板、隔板、安装支架等零部件组成。
4、柜体类型分为：固定柜、抽屉柜、固定分隔柜及混装柜（固定单元和抽屉单元）。
5、柜体尺寸分为1）固定柜：宽1000、800、600；深1000、800、600；柜高2200。
2）抽屉柜：宽1000、800、600（可以非标制作后出线）；深1000、800、600；柜高2200。
3）说明：1000宽的抽屉柜的柜深可做1000、800、600（制作600深的抽屉柜要考虑其余柜的安装空间是否够用）；600宽的抽屉柜的柜深必须为1000。
6、柜体结构分为四个独立的功能单元：水平母线室、垂直母线室、功能单元室、电缆室。
7、功能单元隔离形式：全隔离或部分隔离。
8、进出线形式：电缆/母线槽（桥），可柜顶、柜侧或柜底进出线。
9、表面处理：高压静电喷涂（可根据用户提供的颜色或色标制作）。
二、主要电气性能1、电气参数：a、额定绝缘电压：AC660Vb、额定工作电压：主电路AC380V、AC660V；辅助电路AC220V、AC380Vc、额定频率：50HZ、60HZd、额定冲击耐受电压：8KVe、水平母线额定电流：630~4000Af、垂直母线额定电流：1000~1600A（MCC柜超过1000A需要两组铜套接入垂直排）g、水平母线额定短时耐受电流（1S）：50KA、80KA（热稳定）h、水平母线额定峰值耐受电流：105KA、176KA（动稳定）i、垂直母线额定短时耐受电流（1S）：30KA、50KA（热稳定）j、垂直母线额定峰值耐受电流：65KA、105KA（动稳定）k、外壳防护等级：IP30、IP40l、过电压等级：IVm、污染等级：3n、母线系统可采用三相四线、三相五线o、海拔高度：不超过2000米2、开关柜按照用途分为：进线柜、PC柜、MCC柜、电容柜、计量柜、母线转接柜（PC柜和MCC柜统称为馈电柜）。
KYN61-40.5(Z)T3150-31.5开关柜的设计发布时间：2021-08-03T09:39:51.781Z 来源：《电力设备》2021年第5期作者：杨永军成鹏志[导读] 适用于环境温度-25℃~40℃、海拔高度≤2000m的金属铠装封闭开关柜。
（西电宝鸡电气有限公司陕西省宝鸡市 721306）摘要：随着我国工业系统飞速发展，大的火力发电厂越来越多，工业用电量负荷在急剧增加。
40.5kV系统电流等级630A、1250A、2000A、2500A已经远远不能满足供电负荷的要求，好多工业用户在招标文件明确要求进线柜断路器额定电流为3150A,设计院设计一次招标图纸中也明确要求主母线额定电流为3150A甚至到4000A.本文阐述的是一种额定电流为3150A的KYN61-40.5高压开关柜的设计。
关键词：大电流，开关柜，绝缘距离，温升。
一、技术参数满足GB3906-2006《3.6kV-40.5 kV 交流金属封闭开关设备和控制设备》GB/T11022-2011《高压开关设备和控制设备的共用技术要求》、Q/GB13088.1-2018《国家电网企业标准》，适用于环境温度-25℃~40℃、海拔高度≤2000m的金属铠装封闭开关柜。
额定电压：40.5kV额定频率：50Hz额定短时（4s）耐受电流：31.5kA额定短路关合电流：80kA额定1min工频耐受电压（有效值）：相间、对地95 kV ，断口118kV；额定雷电冲击耐受电压（峰值）：相间、对地185kV ，断口215kV；机械寿命：10000次额定短路电流及开断次数：31.5kA，30次；额定操作顺序：O-0.3s-CO-180s-CO1.1倍温升电流 3465A断路器机械寿命：≥10000次；额定短路开断次数：30次开关柜外壳防护等级：IP4X2019年12月将KYN61-40.5(Z)/T3150-31.5 KYN61-40.5(Z)/T3150-25铠装移开式户内交流金属封闭开关设备3台样机送西安高压电器研究院有限责任公司高压电器质量监督检验中心进行型式试验，至2020年1月顺利通过全部型式试验二、技术方案1、开关设备主要技术特点：●在绝缘设计方面，开关柜各电极和绝缘件除保证足够的空气距离和爬电距离外，还从元件布置和构件形状等方面经过优化设计改善了电场分布，保证高可靠的绝缘性能。
水电工程Һ㊀浅谈３５ｋＶ开关柜的总体结构设计汤兆平摘㊀要:作为电力系统中经常应用的设备类型ꎬ３５千伏开关柜的设计极为重要ꎮ由于该开关柜的功能特殊性使得其所对应的总体结构设计方案颇为复杂ꎬ必须以实际使用情况为基准ꎬ联系其使用需求明确其设计限制条件ꎬ以保证结构设计的有效性ꎮ因此ꎬ相关设计人员需要深入分析其总体结构设计思路ꎬ并从升温限制㊁五防联锁以及元器件安装设计等角度出发制订具有针对性的设计方案ꎮ文章简述了３５千伏开关柜安全净距与爬电距离设计要求ꎬ并就此类开关柜的结构设计要点进行了深入分析ꎮ关键词:３５千伏开关柜ꎻ结构设计ꎻ安全距离一㊁３５千伏开关柜安全净距与爬电距离设计在设计开关柜绝缘距离时应对所在位置的海拔高度予以充分考虑ꎬ若海拔高度小于１０００米ꎬ此时应确保其对地距离大于３００毫米ꎻ若海拔高度大于１０００米ꎬ则应修正其绝缘距离ꎮ需要特别注意的是ꎬ配电室空间限制因素同样是影响开关柜使用效果的前提条件ꎬ由于开关柜的自身结构特殊性ꎬ在其尺寸较小的情况下其必然会与规定的安全净距之间存在着一定的冲突条件ꎮ此时建议使用ＤＭＣ或ＳＭＣ绝缘板ꎬ以帮助解决绝缘问题ꎮ对于户外设备来说ꎬ其最小的公称爬电比距分级数值设计与外绝缘污秽等级之间存在着紧密联系ꎬ若污秽等级为零ꎬ则对应的分级数值为１３.９(线路)与１４.８(设备)ꎮ若置于同等的绝缘污秽等级环境ꎬ户外设备最小公称爬电比距分级数值要小得多ꎮ通常情况下外绝缘污秽等级选择应用Ⅱ中等级ꎬ而若为潮湿地区则应用Ⅲ中等级ꎬ并应同时增设温控装置ꎮ二㊁３５千伏开关柜结构设计要点(一)升温限制由于不同元器件在开关柜内将会随着时间的推移而释放出不同热量ꎬ极容易在其持续发热的状态下影响其运行的安全性ꎬ此时必须设置开关柜组建的升温条件ꎬ并应特别注意结构设计与材料选择两方面的内容ꎮ以３５千伏开关柜盖板㊁外壳以及其他的可触及结构为例ꎬ应为其设定２０Ｋ的温升限制条件ꎬ且需要确保主回路在额定电流与频率的条件下ꎬ温升数值与零部件发热相关规定相符ꎮ若此时的开关柜由于各类组件温度过高而无法与标准要求相匹配ꎬ建议采取如下几种处理措施帮助恢复其正常的运行状态:第一是采取在电气联结面位置镀锡或镀银的方式ꎬ也可以涂抹适量的导电膏ꎬ同时进一步强化其整体的结构制造工艺ꎻ第二是应避免涡流现象在设计环节出现ꎬ若有部分结构的设计需求ꎬ建议应用瓷绝缘材料或本身具备磁阻率较高特征的材料ꎬ常见的包括铝板㊁不锈钢板等ꎻ第三是若开关柜自身所设定的额定电流数值较大ꎬ为保证其正常的运行状态ꎬ建议采取强风冷装置以保证其使用效果ꎮ(二)五防联锁在３５千伏开关柜结构设计环节ꎬ必须对其五防联锁的相关要求予以充分考虑ꎮ通常情况下ꎬ应针对其前后网门与接地刀等构件采取电气闭锁与机械闭锁等方式ꎬ以充分满足对于无防联锁设计的相关要求ꎮ过往设计过程中ꎬ机械闭锁方法应用频率较高ꎬ原因主要是其本身结构较为简单ꎬ落实与之相关的各类措施极为方便ꎮ需要注意的是ꎬ针对不同开关柜所设计出的万能解锁钥匙的出现ꎬ使得误操作现象频频出现ꎬ因此若变电站为无人值守属性ꎬ应用此种方案无法保证其运行需求ꎮ而对于本身不包含断路器的开关柜来说ꎬ建议采取电磁锁闭的方式ꎮ但同样的ꎬ由于该种锁闭方式包含了大量的传感器与导线ꎬ极易在外界的不良环境状态下遭受损害ꎬ且有外部长期供电的需求ꎬ并不具备应用的可靠性ꎮ现阶段所经常使用的高压带电显示装置在其中所起到的主要作用为信息提示ꎬ但却无法消除误操作这一不良现象ꎮ在对非标准开关柜进行设计时ꎬ必须充分考虑防误操作与设计简单两部分内容ꎬ由于对于开关柜来说其后网门的开启条件为检修ꎬ因此若将其设计为活门并不具备实际的应用价值ꎮ在此种情况下ꎬ并不需要应用复杂机械闭锁或电气闭锁方案ꎬ其禁锢特征的表现仅仅需要应用特殊螺栓即可ꎬ有检修要求时可以使用专用工具打开执行检修任务ꎮ(三)元器件安装设计对于电气柜内的元器件安装ꎬ应保证元器件安装位置㊁间距以及整体排布的合理性ꎬ以避免对元器件的自身产品性能造成不良影响ꎮ而作为开关柜的重要器件ꎬ避雷器的重要性毋庸置疑ꎬ无论是电压互感器柜还是馈线柜均需要安装符合开关柜设计特点的避雷器ꎮ不仅需哟爱对绝缘的距离予以充分考虑ꎬ且需要深入分析柜体的绝缘间距与用户安全用电等一系列问题ꎮ在制作高压电缆屏蔽层电缆接头时应及时将接地线引出ꎬ要求其避雷器安装至高压导流体的ＡＢＣ相ꎬ位置需要与高压侧一一对应ꎬ将其电缆接头处设置为接地端口ꎮ若在安装避雷器时设计的安装位置较低ꎬ在无法保证其与电缆接头绝缘处的安全距离的情况下ꎬ将增大安全事故的发生风险ꎮ实际设计环节ꎬ需要确保避雷器位置始终大于柜体底部上端６００毫米ꎮ制订电流互感器安装设计方案时ꎬ需要充分考虑其对地安全问题ꎮ若有穿心式设计需要ꎬ在其内侧位置所使用的铜导线一般为高压导体ꎬ需要及时用扎带绑紧多余铜导线ꎮ此外应明确高压零序互感器安装在开关柜底部的正确安装位置ꎬ准确把控互感器与出线接头之间的安全距离ꎮ三㊁结束语综上所述ꎬ３５千伏开关柜不仅需要保证安全净距与爬电距离的设计合理性ꎬ还需要确保其内部元器件安装位置的正确性ꎬ对开关柜的具体运行要求予以充分考虑ꎬ为维持电网的稳定运行状态奠定坚实的基础ꎮ参考文献:[１]陈路易.高压开关柜故障检测与预警系统研究[Ｄ].淮南:安徽理工大学ꎬ２０１９.[２]王建志.基于物联网的开关柜在线监测系统研究与设计[Ｄ].青岛:山东科技大学ꎬ２０１８.[３]王祖程.１１０ｋＶ智能化车载移动式变电站的设计与实施[Ｄ].济南:山东大学ꎬ２０２０.[４]王海东.高压开关柜电动底盘车自动控制策略与技术研究[Ｄ].西安:西安工程大学ꎬ２０１８.作者简介:汤兆平ꎬ江苏南瑞帕威尔电气有限公司ꎮ５９１。
开关柜设计的主要内容与基本原则
低压开关柜的设计包括结构设计和电气设计两大部分。
结构设计是基础，它具体确定了产品的结构和性能(包括机械性能和部分电气性能)，它同时对电气设计也有很大影响，决定着电器元件的选择、安装方式和操作性能。
结构设计与电气设计必须相互配合与协调。
1.开关柜设计的主要内容
1)开关柜的外形尺寸和内部空间的整体布局。
2)外壳与柜体骨架。
3)隔板和活门。
4)联锁。
即“5防”。
电气设计包括以下主要内容:
1)主回路，包括一次接线方案、电器元件的选择以及母线的选择。
2)辅助回路，包括开关电器的控制电路、保护电路、测量电路和信号电路等。
3)防电击(接地保护)。
4)绝缘配合。
5)内部故障防护。
2.开关柜设计的基本原则
开关柜设计应严格遵循相关标准，如低压开关柜的设计应遵循GB 7251-1997《低压成套开关设备和控制设备》的标准。
开关柜的结构与电器元件的外形和安装尺寸有着紧密的联系，必须解决电器元件的安装方式、外形和安装尺寸与开关柜的外形尺寸和结构相互协调配合的问题。
