雨水口排水能力计算

雨水口汇水面积【篇一：城市道路雨水量计算方法与雨水口设置】城市道路雨水量计算方法与雨水口设置一、前言当路面水不能迅速排泄时，路面会形成水膜而影响行车安全，因此须在道路汇水点、人行横道上游、沿街单位出入口上游、靠地面径流的街坊或庭院的出水口等处设置雨水口（道路低洼和易积水地段应根据需要适当增加雨水口），以及时排除路面雨水，确保在设计重现期内排水畅通、不积水；确保在超过设计重现期时，退水快、积水时间短二、迳流理论2.1迳流产生过程[2]一般而言，地面点在受雨过程中，首先被植物截留。

在地面开始受雨时因地面干燥，渗水率较大，而降雨的起始雨率还小于入渗率，这时降雨被地面全部吸收。

随着历时的增长，雨率大于入渗率后地面开始产生余水，当余水量积满洼地后，开始地面迳流，这时部分余水产生积水深度，部分余水产生迳流，在雨率增至最大时相应产生最大余水率，之后雨率逐渐递减，余水率亦渐减小，当雨率降至入渗率时，余水现象停止，但这时有地面积水存在，故仍然产生迳流，入渗率仍按地面入渗能力渗漏，直至地面积水消失，迳流才告终止，而后洼地积水逐渐渗完。

渗完积水后，地面实际渗水率将按雨率渗漏，直至雨终。

见下图一。

对于道路路面而言，无植物截留，且迳流系数较一般地面大得多，因此余水历时、迳流历时、降雨总历时三者的起始点基本相同，累积入渗量极小，其曲线h可看成与x轴平行、接近x轴的一条曲线；再者由于路面相对平坦，死水曲线与累积入渗量曲线h可近似看作重叠。

2.2流域汇流过程图二中各条曲线t1，t2，??，tn为等流时线，每条等流时线上各点的雨水流至集水口a的时间是相等的，集流时间（t）是流域边缘线上的雨水流达a点的时间。

内的降雨量。

三、雨水口泄水能力与布置3.1雨水口泄水能力雨水口的泄水能力与雨水口的型式、箅前水深等因素有关。

由《给水排水标准图集》（合订本）s2（下）（国家建筑标准设计）中的“雨水口（一）铸铁井圈”章节可知，经过1：1的水工模型的水力实验（道路纵坡3?～3.5%，横坡1.5%,箅前水深40mm），各类雨水口的设计泄水能力如下:表一雨水口泄水能力表由于杂物的阻塞作用，雨水口实际泄水能力应乘以0.5～0.7的系数，在后面的算例中，系数选0.7。

第2.2.1条 雨水设计流量按下式计算式中,Q=qψFQ--雨水设计流量(L/s)；q--设计暴雨强度(L/s.ha)；ψ--径流系数；F--汇水面积(ha)注：当有生产废水排入雨水管道时，应将其水量计算在内。

第2.2.2条 径流系数按下表采用。

平均径流系数可按加权平均计算。

径流系数ψ综合径流系数ψ第2.2.3条 设计暴雨强度(见专用表)第2.2.4条 雨水设计重现期：一般选用0.4~3a，重要干道、重要地区或短期积水即能引起较严重后果的地区，一般选用2~5a.第2.2.5条 设计降雨历时，按下式计算：t=t1+mt2式中，t--降雨历时（min)；t1--地面集水时间(min)，视距离长短、地形坡度和地面铺盖情况而定，一般采用5~15min；m--折减系数，暗管折减系数m=2，明渠折减系数m=1.2 ;t2--管渠内雨水流行时间(min)注：在陡坡地区，采用暗管时折减系数m=1.2~2.第2.3.1条 合流管道的总设计流量应按下式计算：第2.3.1条 合流管道的雨水重现期可适当高于同一情况下的雨水管道设计重现期。

第3.2.1条 排水管渠的流速，应按下式计算：V=(1/n) R2/3I1/2式中,V--流速 (m/s);R--水力半径(m);I--水力坡降;n--粗糙系数.第3.2.2条 管渠粗糙系数按下表选用:管渠粗糙系数 n第3.2.3条 排水管渠的最大设计充满度和超高，应遵守下列规定：一、污水管道应按不满流计算，其最大设计充满度应按下表采用。

最大设计充满度注：在计算污水管道充满度时，不包括淋浴或短时间内突然增加的污水量，但当管径小于或等于300mm时，应按满流复核.二、雨水管道和合流管道应按满流计算。

三、明渠超高不得小于0.2m。

第3.2.4条 排水管道的最大设计流速应遵守下列规定：一、金属管道为10m/s；二、非金属管道为5m/s；第3.2.6条 排水管渠的最小设计流速应遵守下列规定：一、污水管道在设计充满度下为0.6m/s；二、雨水管道和合流管道在满流时为0.75m/s；三、明渠为0.4m/s。

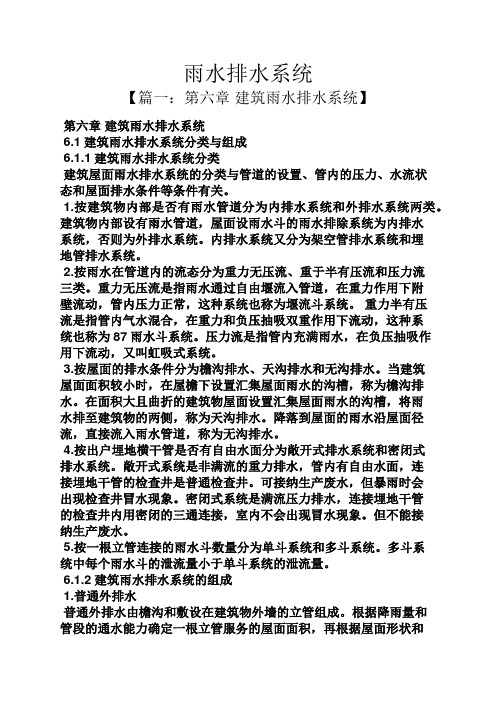

雨水排水系统【篇一：第六章建筑雨水排水系统】第六章建筑雨水排水系统6.1建筑雨水排水系统分类与组成6.1.1建筑雨水排水系统分类建筑屋面雨水排水系统的分类与管道的设置、管内的压力、水流状态和屋面排水条件等条件有关。

1.按建筑物内部是否有雨水管道分为内排水系统和外排水系统两类。

建筑物内部设有雨水管道，屋面设雨水斗的雨水排除系统为内排水系统，否则为外排水系统。

内排水系统又分为架空管排水系统和埋地管排水系统。

2.按雨水在管道内的流态分为重力无压流、重于半有压流和压力流三类。

重力无压流是指雨水通过自由堰流入管道，在重力作用下附壁流动，管内压力正常，这种系统也称为堰流斗系统。

重力半有压流是指管内气水混合，在重力和负压抽吸双重作用下流动，这种系统也称为87雨水斗系统。

压力流是指管内充满雨水，在负压抽吸作用下流动，又叫虹吸式系统。

3.按屋面的排水条件分为檐沟排水、天沟排水和无沟排水。

当建筑屋面面积较小时，在屋檐下设置汇集屋面雨水的沟槽，称为檐沟排水。

在面积大且曲折的建筑物屋面设置汇集屋面雨水的沟槽，将雨水排至建筑物的两侧，称为天沟排水。

降落到屋面的雨水沿屋面径流，直接流入雨水管道，称为无沟排水。

4.按出户埋地横干管是否有自由水面分为敞开式排水系统和密闭式排水系统。

敞开式系统是非满流的重力排水，管内有自由水面，连接埋地干管的检查井是普通检查井。

可接纳生产废水，但暴雨时会出现检查井冒水现象。

密闭式系统是满流压力排水，连接埋地干管的检查井内用密闭的三通连接，室内不会出现冒水现象。

但不能接纳生产废水。

5.按一根立管连接的雨水斗数量分为单斗系统和多斗系统。

多斗系统中每个雨水斗的泄流量小于单斗系统的泄流量。

6.1.2建筑雨水排水系统的组成1.普通外排水普通外排水由檐沟和敷设在建筑物外墙的立管组成。

根据降雨量和管段的通水能力确定一根立管服务的屋面面积，再根据屋面形状和面积确定立管的间距。

适用于普通住宅、一般的公共建筑和小型单跨厂房。

雨水口计算方法(一)雨水口计算介绍在建筑设计和水利工程中，计算雨水口的尺寸和数量是非常重要的任务。

雨水口是用来收集和排除雨水的设备，通常安装在建筑物的屋面或地面上，以防止雨水积聚和造成损害。

本文将详细介绍各种方法来计算雨水口的尺寸和数量。

方法一：面积法1.测量屋面或地面上待收集雨水的面积（单位：平方米）。

2.根据雨水的平均量和收集效率，计算出每个雨水口的需要收集的雨水量（单位：升）。

3.根据计算结果，确定每个雨水口的尺寸和数量。

方法二：降雨强度法1.根据所在地区的降雨强度标准，确定每小时降水量的值（单位：毫米/小时）。

2.根据待收集雨水的面积和降雨强度，计算出每个雨水口每小时需要排除的雨水量（单位：升/小时）。

3.根据计算结果，确定每个雨水口的尺寸和数量。

方法三：排水管道法1.根据建筑物的类型和规模，确定需要设置的排水管道数量和尺寸。

2.根据每个排水管道的承载能力和流速要求，计算出每个雨水口的尺寸和数量。

3.根据计算结果，确定每个雨水口的尺寸和数量。

方法四：经验法1.根据经验数据和以往的工程实践，获取雨水口的尺寸和数量的参考值。

2.根据具体项目的情况，进行适当调整和修正。

3.根据修正后的数据，确定每个雨水口的尺寸和数量。

注意事项•在进行计算之前，要充分了解和考虑项目的具体要求和特点。

•在选择合适的计算方法时，要综合考虑经济性、可行性和实际需求。

•在计算过程中，要合理利用计算软件和工具，以提高计算效率和准确性。

结论通过面积法、降雨强度法、排水管道法和经验法这四种方法，可以有效地计算出雨水口的尺寸和数量。

在实际项目中，可以根据具体的要求和情况，选择合适的方法进行计算，并适当调整和修正结果。

这样可以确保雨水口的设计与实际需求相符，提高工程的质量和效益。

方法一：面积法•测量屋面或地面上待收集雨水的面积（单位：平方米）。

•根据雨水的平均量和收集效率，计算出每个雨水口的需要收集的雨水量（单位：升）。

•根据计算结果，确定每个雨水口的尺寸和数量。

排水工程计算书一、雨水管道水力计算(一)、计算依据1、《室外排水设计规范》（GB50014-2006）；2、《城市道路设计规范》（CJJ37-90）；3、《城市防洪工程设计规范》（GJJ50-92）；4、《给水排水设计手册》；5、《曹溪东片区控制性详细规划》、《东山片区控制性详细规划-调整》及《龙岩市中心城区管线综合规划》进行汇水流域及雨水系统设计；6、雨水汇水流域计算图(附图一)。

(二)、本工程雨水管除收集道路二侧地块的雨水外，主要转输闽大路、莲庄路、莲东南路、东环路以及其它规划支路的雨水或山洪水。

2、防洪设计标准，山洪防洪标准重现期为153、暴雨强度：采用福建省建设厅发布的《城市及部分县城暴雨强度公式》DBJ13-52-2003中的龙岩市暴雨强度公式：q=2399.136(1+0.471LgP)/(t+8.162)0.756(L/s·ha)式中：q------设计暴雨强度(L/s·ha)；P------设计重现期(a)；t-------设计降雨历时(min)。

4、设计降雨历时，按下公式计算：t=t1+mt2 (min)式中：t------降雨历时(min)；t1-----地面集水时间，一般采用5min；m-----折减系数，暗管折减系数m=2，明渠折减系数m=1.2；t2-----管渠内雨水流行时间(min)。

5、设计流量：Q=qψF(L/s)式中：Q------雨水设计流量(L/s)；ψ------径流系数，区内综合径流系数取0.65，公园绿地综合径流系数取0.2，山体取0.15；F------汇水面积(ha)。

6、排山洪管道根据初步设计的批复按公路小流域公式进行计算，公式为给排水设计手册第二版第七册《城镇防洪》公路科学研究所的简化公式：Qp=Φ(h-z)3/2f4/5(m3/s)式中：Qp------雨水设计流量(m3/s)；Φ------地貌系数，取0.15；h------径流深度(mm),取30mm；z------植物和坑洼滞流的拦蓄厚度(mm)，取15mm；f------汇水面积(平方公里)。

3雨水管道设计计算3．1雨水排水区域划分及管网布置3.1.1 排水区域划分该区域最北端有京杭大运河，中部有明显分水线。

因此以明远路为分界线，明远路以北雨水排入大运河，以南地区雨水排入中部水体。

这样划分有利于减小雨水管线长度和管道，并且可以缩小管径，提高经济效益。

3.1.2 管线布置根据该地区水体及地势特点，雨水管道为正交式布置，沿水体不设主干管，雨水通过干管直接排入水体。

一些距水体较近的街区的雨水直接以地表径流的方式直接流入水体。

明远路以北区域雨水干管的走向为自南向北；以南地区部分干管走向为自南向北，部分为自北向南，个别自南北汇入中间，具体流向根据水体所在位置确定。

具体如图3所示。

3．2雨水流量计算图3雨水管道平面布置（初步设计）3.2.1 雨量分析要素a)降雨量指一定时段降落在某一点或某一面积上的水层深度，其计量单位以mm 计。

也可用单位面积上的具体及（L/ha）表示[9]。

b)降雨历时指一次连续降雨所经历的时间，可以指全部降雨时间，也可以指其中某个个别的连续时段，其计量以min或h计，可从自记雨量记录纸上读取。

c)暴雨强度指某一连续降雨时段内的平均降雨量，用i表示Hit=(3-1)式中，i——暴雨强度(mm/min)；H——某一段时间内的降雨总量（mm）；t——降雨时间(min)。

在工程上常用单位时间内单位面积上的降雨体积q表示。

d)降雨面积指降雨所笼罩的面积。

单位为公顷(ha)雨水管渠的收集并不是整个降雨面积上的雨水，雨水管渠汇集雨水的地面面积称为汇水面积。

每根管段的汇水面积如下表所示：表7 汇水面积计算表：管道编号管道长度（m）本段汇水面积编号本段汇水面积(ha)传输汇水面积(ha)总汇水面积(ha)5～4230.7656 6.670 6.67 4～3153.84578 6.6714.67 3～2230.7658、5918.6814.6733.35 2～1153.8466、691233.3545.356～7192.36511.86011.86 9～8230.76538.1508.15 8～7153.84549.788.1517.93 16～10230.7660（3）、61（3）8.1508.15 10～11115.3861（4） 5.938.1514.08 11～12153.8460（4）、6222.9714.0837.05 12～13192.350(2)、52(2)10.6237.0547.67 13～14230.7650(1)、50（2）10.6247.6758.29 14～15230.7646(2)21.3458.2979.63 17～18115.3861（1）、（2）11.86011.86 18～19269.2260（1）、（2） 4.4411.8616.3 19～20230.7647 5.1916.321.49 20～21230.7648、4914.2321.4935.72 21～22230.7645(2)10.2335.7245.95 23～24192.331(2)、329.4909.49 24～25153.8429、3011.129.4920.61 25～26153.8426、2719.3420.6139.95 26～27153.846(2.2)、7（2.2)9.6739.9549.62 27～28173.076(2.1)、7(2.1)9.6749.6259.29 28～29173.076（1.2)、7(1.2)9.6759.2968.96 30～31192.324(2)、31（1）13.34013.34 31～32230.7624（1）、2814.8213.3428.16 32～33153.8422、2517.0428.1645.2 33～34153.844（4.2)、5（4）12.0645.257.26 34～35153.844（4.1)、5(3)12.0657.2669.32 35～36153.844（2.2）、5（2）12.0669.3281.38 37～38230.7620、2331.42031.42 38～39153.8418（2）、2128.2331.4259.65 39～40153.843（2）、4（3.2)13.6459.6573.29 40～41153.843(1)、4（3.1)13.6473.2986.93 41～42153.842(2)、4（1.2)12.5386.9399.46 43～44153.8418(1)12.45012.45 44～45153.841(3)8.8612.4521.31 45～4230.761(2)8.8621.3130.17 47～48269.2237 1.480 1.48 48～49192.335、3611.12 1.4812.6 49～50153.8433、347.4212.620.02 50～51153.849（1.2)、9（2.2) 5.9320.0225.95 51～52192.39(1.1) 2.9725.9528.92 52～53134.619(2.1) 2.9728.9231.89 53～54134.618(2） 4.6731.8936.56 55～56153.8438、3948.91048.91 56～57153.8411（2）、13（2)11.7848.9160.6957～58 134.61 11(1)、13（1）11.78 60.69 72.47 58～59 134.61 10（2）、12（2）12.67 72.47 85.14 60～61230.7640 22.23 0 22.23 61～62 203.838 41、42 31.13 22.23 53.36 62～63 203.838 15（3） 6.72 53.36 60.08 63～64 203.838 15（2） 6.72 60.08 66.8 65～66 203.838 43、44 49.06 0 49.06 66～67 203.83816(3)、17（3）16.85 49.06 65.91 67～68 203.838 16（2）、17（2）16.8565.9182.76e) 暴雨强度频率和重现期 指定暴雨强度出现的可能性一般不是预知的。

屋面雨水排水设计①供人活动屋面宜设平算型雨水斗②连接管100mm ,设计重现期P （2年〜5年一般建筑）③汇水面积平均径流系数（屋面）0.9水平投影面积侧墙面积1/2 （一侧）四侧按两侧④重力流排水悬吊管按非涡流（充满度0.8）管内流速不小于0.75m/s排水立管（直径）最大泄流量（铸铁）最大泄流量（PVC）(mm) (L/s) (L/s)75 5.46 5.71100 11.77 15.98125 21.34 22.41⑤雨水斗汇水面积根据当地5分钟（min）降水厚度h5确定雨水斗直径q5(L/s W0 m2)降雨强度H(mm/h)P=1 P=2 P=3 P=4 P=5 P=10 宁波 3.43 4.25 4.69 5.00 5.24 5.98 124 153 169 180 188 215雨水斗：虹吸排水系统主要工作原理是在降雨初期，屋面雨水高度未超过雨水斗高度时，整个排水系统工作状况与重力排水系统相同。

随着降雨的持续，当屋面雨水高度超过雨水斗高度时由于采用了科学设计的防漩涡雨水斗（见上图），通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而极大地减少了雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态，利用建筑物屋面的高度和雨水所具有的势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内呈最大负压。

屋面雨水在管道内负压的抽吸作用下以较高的流速被排至室外。

二楼的附图是有问题，没设排水沟，也没做泛水，雨水口附近无法汇水。

至于汇水面积的计算问题，不是简单的按屋面面积，100管经200平米控制。

其实“水落管直径不应小于100mm，其最大汇水面积宜小于200平米”是《屋面工程技术规范》中的4.2.12条的条文解释，是建议性质的，不能作为规范来执行，中国地域很大，降雨量差别也很大，相同的建筑屋面实际计算出来的雨水管数量也不同。

汇水面积包括两方面的内容：屋面的水平投影面积和和高出屋面的侧墙面积的折减。

雨水口过流能力计算
雨水口过流能力计算是城市排水系统设计中的重要环节，它关系到雨水排放的效率和城市防洪排涝的能力。

雨水口的过流能力受到多种因素的影响，包括雨水口的尺寸、形状、进水速度、水深等。

因此，进行雨水口过流能力计算需要综合考虑这些因素，以确保排水系统的正常运行。

在进行雨水口过流能力计算时，首先需要确定雨水口的尺寸和形状。

雨水口的尺寸应根据所在地区的降雨量和排水系统的要求来确定。

一般来说，雨水口的尺寸越大，其过流能力就越强。

同时，雨水口的形状也会影响其过流能力，常用的雨水口形状有圆形、方形和矩形等。

除了雨水口的尺寸和形状外，进水速度和水深也是影响雨水口过流能力的重要因素。

进水速度是指雨水流入雨水口的速度，它与降雨强度、地形坡度等因素有关。

水深是指雨水口内的水深，它与降雨量和排水系统的运行状态有关。

在计算雨水口过流能力时，需要综合考虑这些因素，以确定雨水口的最大过流量。

为了更准确地计算雨水口的过流能力，可以采用一些专业的计算方法和软件。

这些方法和软件可以根据输入的参数，如雨水口的尺寸、形状、进水速度、水深等，自动计算出雨水口的最大过流量。

通过比较不同雨水口的过流能力，可以选择最合适的雨水口类型和尺寸，以满足城市排水系统的要求。

综上所述，雨水口过流能力计算是城市排水系统设计中的重要环节。

通过综合考虑雨水口的尺寸、形状、进水速度、水深等因素，可以准确地计算出雨水口的最大过流量，为城市排水系统的设计和运行提供重要依据。

雨水口过流能力计算
雨水口过流能力是指雨水管道或排水系统在降雨过程中能够有效排除雨水的能力。

它是城市排水系统设计中重要的考虑因素之一，直接关系到城市排水系统的安全性和可靠性。

在城市建设中，雨水口通常设置在道路、广场、居民小区等区域，用于收集和排除降雨过程中产生的雨水。

雨水口的过流能力主要取决于其设计规格、材料和施工质量等因素。

设计规格是影响雨水口过流能力的关键因素之一。

设计规格包括雨水口的口径、深度和形状等参数。

口径较大的雨水口能够更快地排除降雨过程中产生的大量雨水，提高过流能力。

同时，深度和形状的设计也会影响雨水口的过流能力。

较深的雨水口可以容纳更多的雨水，而适当的形状设计可以减少水流的阻碍，提高过流能力。

雨水口的材料和施工质量也会对过流能力产生影响。

优质的材料和良好的施工质量能够保证雨水口的密封性和稳定性，避免漏水和倒塌等问题，确保雨水口能够正常运行并具备良好的过流能力。

除了设计规格、材料和施工质量外，还有其他因素也会对雨水口的过流能力产生影响。

例如，降雨的强度和持续时间、排水系统的维护状况等都会影响雨水口的过流能力。

雨水口的过流能力是城市排水系统中重要的考虑因素之一。

通过合理的设计规格、优质的材料和施工质量以及良好的维护管理，可以
提高雨水口的过流能力，确保城市排水系统的安全可靠运行。
