数控冲剪机安全操作及保养规程1. 前言数控冲剪机是一种广泛使用的金属成型设备，具有高效率、高精度和多功能的特点。
然而，由于其高速转动的冲孔头和剪刀刃等机械部件，使得在使用过程中存在着很多安全隐患。
为了保障使用者的身体安全和设备的有效使用寿命，特制定本文档，对数控冲剪机的安全操作和保养规程进行详细说明。
2. 安全操作规程2.1 告知操作注意事项在使用数控冲剪机前，必须对操作者进行必要的安全培训，详细告知注意事项。
包括但不限于：•机器在运转时禁止接近。
•机器在电源未关断时禁止开启机器罩门。
•需要戴安全眼镜、耳塞、安全帽等保护装备。
•工件放置应稳固，严禁手部接近冲头、夹持装置等危险部位。
•启动机器前应检查所有传动部件、限位装置的可靠性，以确保正常运转。
2.2 使用正确的切割工具数控冲剪机需要使用各种切割工具，如冲刀模具、剪切刀具等。
为了保证安全，使用者必须使用符合机器型号和加工要求的合适工具，不得强行更换和修整工具，同时要保持切割刀具的锋利和光滑，以及及时更换失效的刀具。
2.3防止静电火花在使用数控冲剪机切割金属材料时，静电火花是经常会产生的。
这些火花会导致爆炸或引起火灾，因此必须防止静电火花的产生。
使用者应当使用静电纤维材料和通过电离方法来实现静电的去除。
同时，机器上应增加接地装置。
2.4保持机器干燥数控冲剪机应当放置在干燥的环境中，避免长时间接触水和其他液体。
需要每天对机器内部和外部进行清洁，以免积灰和附着物降低设备工作效率，或引起漏电等安全隐患。
2.5审查并调整程序在使用数控冲剪机时，程序的设置必须经过严格的审查和测试，以确保其准确性和可靠性。
只有对程序的细节进行深入了解，才能调整和优化程序找到最佳的操作效果。
3. 保养规程3.1日常保养数控冲剪机需要每日进行保养。
应当每天对机器进行表面清洁和内部电缆的检查，以确保机器正常运作。
同时应该保持润滑油和液压油的温度和粘度，定期检查油量并及时补充。
3.2定期保养数控冲剪机的定期维护依据机器使用年限和使用次数的变化灵活设置，最好是每三个月进行维护。

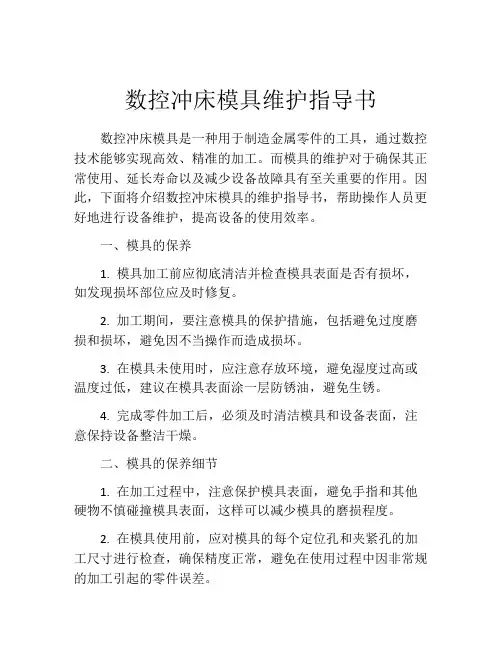

数控冲床模具维护指导书
数控冲床模具是一种用于制造金属零件的工具，通过数控技术能够实现高效、精准的加工。
而模具的维护对于确保其正常使用、延长寿命以及减少设备故障具有至关重要的作用。
因此，下面将介绍数控冲床模具的维护指导书，帮助操作人员更好地进行设备维护，提高设备的使用效率。
一、模具的保养
1. 模具加工前应彻底清洁并检查模具表面是否有损坏，如发现损坏部位应及时修复。
2. 加工期间，要注意模具的保护措施，包括避免过度磨损和损坏，避免因不当操作而造成损坏。
3. 在模具未使用时，应注意存放环境，避免湿度过高或温度过低，建议在模具表面涂一层防锈油，避免生锈。
4. 完成零件加工后，必须及时清洁模具和设备表面，注意保持设备整洁干燥。
二、模具的保养细节
1. 在加工过程中，注意保护模具表面，避免手指和其他硬物不慎碰撞模具表面，这样可以减少模具的磨损程度。
2. 在模具使用前，应对模具的每个定位孔和夹紧孔的加工尺寸进行检查，确保精度正常，避免在使用过程中因非常规的加工引起的零件误差。
3. 在零件加工、模具调试和更换模具过程中，应注意严格遵守规则，避免因不当操作而导致模具的损坏。
在调整过程中，应小心操作，轻柔扭动调整装置，避免使用工具强行操作。
4. 避免过度使用模具，这样不仅会加速模具的磨损，而且还会耗费时间和资源，影响生产效率，要合理的分配模具使用时间。
5. 定期检查数控冲床模具的尺寸計算，特别是加工尺寸是否与设计规格相符，确保模具能够正常工作。
以上就是数控冲床模具的维护指导书，保养模具可以延长其使用寿命，提高设备的使用效率，确保生产工作的顺利进行。
冲床保养作业指导书一、引言冲床作为一种重要的金属加工设备，具有广泛的应用。
为了确保冲床的正常运行和延长其使用寿命，进行定期的保养是至关重要的。
本文将详细介绍冲床保养的作业指导，以帮助操作人员正确进行保养工作。
二、保养前的准备工作1. 停止冲床的运行，将电源切断，并确保冲床处于安全状态。
2. 检查冲床的工作环境，确保没有杂物、油污等对保养工作造成干扰的物品。
3. 准备好所需的保养工具和材料，如润滑油、擦拭布等。
三、润滑系统的保养1. 检查润滑系统的油位，确保油位在规定范围内。
2. 清洁润滑系统的滤芯，防止阻塞影响润滑效果。
3. 检查润滑系统的管路是否有漏油现象，如有，及时进行修复。
4. 根据冲床润滑系统的规定，定期更换润滑油，保证润滑效果。
四、冲床床身的保养1. 清洁冲床床身表面的杂物和油污，使用擦拭布擦拭干净。
2. 检查冲床床身的表面是否有划痕和损坏，如有，及时进行修复。
3. 检查冲床床身的平整度，如有偏差，需进行调整。
五、冲床模具的保养1. 清洁冲床模具表面的残留物和油污，使用擦拭布擦拭干净。
2. 检查冲床模具的磨损情况，如有磨损严重的地方，需及时更换模具。
3. 对冲床模具进行润滑，使用适量的润滑油进行润滑，防止模具生锈和卡滞。
六、冲床电气系统的保养1. 检查冲床电气系统的连接是否牢固，如有松动现象，需及时进行固定。
2. 检查冲床电气系统的开关和按钮是否正常，如有异常，需进行修复或更换。
3. 定期对冲床电气系统进行清洁，防止灰尘和杂物进入影响正常使用。
七、冲床安全设备的保养1. 检查冲床的安全门和防护罩是否完好，如有损坏，需及时更换。
2. 检查冲床的急停开关是否正常，如有故障，需进行修复或更换。
3. 对冲床的安全设备进行定期的检测和维护，确保其正常工作。
八、保养记录和反馈1. 对每次保养进行记录，包括保养时间、保养内容和保养人员等信息。
2. 对保养过程中发现的问题和需要注意的事项进行记录，以便后续参考。

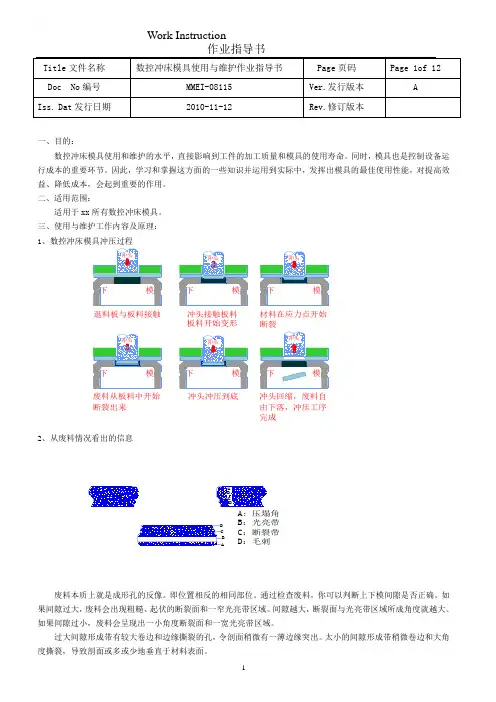

Work Instruction一、目的：数控冲床模具使用和维护的水平，直接影响到工件的加工质量和模具的使用寿命。
同时，模具也是控制设备运行成本的重要环节。
因此，学习和掌握这方面的一些知识并运用到实际中，发挥出模具的最佳使用性能，对提高效益、降低成本，会起到重要的作用。
二、适用范围：适用于xx 所有数控冲床模具。
三、使用与维护工作内容及原理： 1、数控冲床模具冲压过程冲头回缩，废料自由下落，冲压工序完成冲头冲压到底废料从板料中开始断裂出来材料在应力点开始断裂板料开始变形冲头接触板料退料板与板料接触2、从废料情况看出的信息A B C DD C B AA: 压塌角B：光亮带C：断裂带D：毛刺废料本质上就是成形孔的反像。
即位置相反的相同部位。
通过检查废料，你可以判断上下模间隙是否正确。
如果间隙过大，废料会出现粗糙、起伏的断裂面和一窄光亮带区域。
间隙越大，断裂面与光亮带区域所成角度就越大。
如果间隙过小，废料会呈现出一小角度断裂面和一宽光亮带区域。
过大间隙形成带有较大卷边和边缘撕裂的孔，令剖面稍微有一薄边缘突出。
太小的间隙形成带稍微卷边和大角Work Instruction一个理想的废料应有合理的压塌角和均匀的光亮带。
这样可保持冲压力最小并形成一带极少毛刺的整洁圆孔。
从这点来看，通过增大间隙来延长模具寿命是以牺牲成品孔质量换取的。
3、为什么要使用正确的下模间隙？(1)最佳间隙：剪切裂缝结合，均衡冲压力、工件质量和模具寿命。
(2)间隙太小：次等的剪切裂缝，冲压力提升，缩短模具使用寿命。
4、模具间隙的选择模具的间隙与所冲压的材料的类型及厚度有关。
不合理的间隙可以造成以下问题：(1) 如间隙过大，所冲压工件的毛刺就比较大，冲压质量差。
如果间隙偏小，虽然冲孔的质量较好，但模具的磨损比较严重，大大降低模具的使用寿命，而且容易造成冲头的折断。
(2) 间隙过大或过小都容易在冲头材料上产生粘连，从而造成冲压时带料。
过小的间隙容易在冲头底面与板料之间形成真空而发生废料反弹。
冲床保养作业指导书一、前言冲床是一种重要的金属加工设备，为了确保冲床的正常运行和延长使用寿命，进行定期的保养维护是必要的。
本指导书将详细介绍冲床保养的步骤和注意事项，帮助操作人员正确进行冲床保养作业。
二、冲床保养步骤1. 清洁冲床外表面首先，需要用干净的布或刷子清洁冲床的外表面，将积尘、油污等污垢清除干净。
注意，清洁时要注意安全，避免触摸动作部件。
2. 检查冲床润滑系统然后，检查冲床润滑系统是否正常。
查看润滑器的油位，确保油位在规定范围内，同时检查润滑管路是否通畅。
如果油位过低或润滑管路堵塞，需要及时添加润滑油或清理管路。
3. 检查冲床电气系统接下来，需要检查冲床的电气系统。
检查电源线、开关、保险丝等是否正常，确保电气系统无故障。
如发现异常，应及时修复或更换。
4. 检查冲床气动系统对冲床的气动系统进行检查也是必要的。
检查气源压力是否稳定，气管是否破损，气动元件是否灵活。
如有异常，应及时修复或更换。
5. 检查冲床刀具和模具对冲床的刀具和模具进行检查也是非常重要的。
检查刀具是否磨损严重，模具是否有裂纹或损坏。
如发现问题，需要及时更换。
6. 保养冲床液压系统冲床的液压系统是冲床的核心部件，保养液压系统尤为重要。
定期更换液压油，并清洗液压油箱、滤芯等部件。
同时，定期检查液压系统的密封件是否完好，如有老化或损坏应及时更换。
7. 保养冲床传动系统冲床的传动系统是冲床正常运行的关键。
保养传动系统可以延长冲床的使用寿命。
定期检查传动系统的皮带、链条、齿轮等部件是否磨损，如有磨损应及时更换或修复。
8. 检查冲床安全装置最后，还需要检查冲床的安全装置是否完好。
确保安全装置的灵敏度正常，如安全门、急停按钮等。
如有问题，应及时修复或更换。
三、冲床保养注意事项1. 在进行冲床保养作业前，应切断电源，确保操作的安全性。
2. 保养过程中，不得随意拆卸冲床内部零部件，以防误操作引发事故。
3. 保养作业完成后，应及时清理保养工具和工作区域，保持整洁。

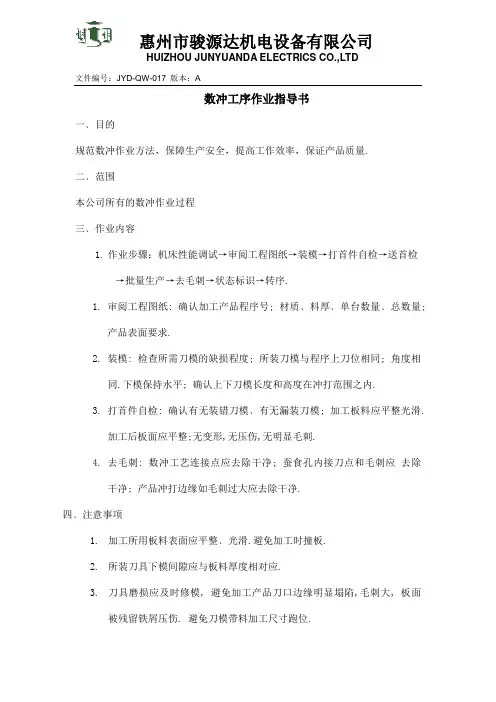

惠州市骏源达机电设备有限公司
HUIZHOU JUNYUANDA ELECTRICS CO.,LTD
文件编号：JYD-QW-017 版本：A
数冲工序作业指导书
一﹑目的
规范数冲作业方法，保障生产安全，提高工作效率，保证产品质量.
二﹑范围
本公司所有的数冲作业过程
三﹑作业内容
1.作业步骤：机床性能调试→审阅工程图纸→装模→打首件自检→送首检
→批量生产→去毛刺→状态标识→转序.
1.审阅工程图纸: 确认加工产品程序号; 材质﹑料厚﹑单台数量﹑总数量;
产品表面要求.
2.装模: 检查所需刀模的缺损程度; 所装刀模与程序上刀位相同; 角度相
同.下模保持水平; 确认上下刀模长度和高度在冲打范围之内.
3.打首件自检: 确认有无装错刀模﹑有无漏装刀模; 加工板料应平整光滑.
加工后板面应平整;无变形,无压伤,无明显毛刺.
4.去毛刺: 数冲工艺连接点应去除干净; 蚕食孔内接刀点和毛刺应去除
干净; 产品冲打边缘如毛刺过大应去除干净.
四﹑注意事项
1.加工所用板料表面应平整﹑光滑.避免加工时撞板.
2.所装刀具下模间隙应与板料厚度相对应.
3.刀具磨损应及时修模, 避免加工产品刀口边缘明显塌陷,毛刺大, 板面
被残留铁屑压伤. 避免刀模带料加工尺寸跑位.
4.蚕食刀具应定时检查, 发现毛刺过大应及时调整刀具.
5.加工压铆孔时注意底孔内应无毛刺,定时检测刀具是否磨损导致底孔变
小或毛刺过大, 致使后工序加工安装铆钉﹑铆母﹑铆柱困难.
6.注意产品保护,产品摆放齐整, 方便清点数量和转序
7.作好物料状态标识.
五、参考文件：
《数冲机床操作指导书》
制作：审核：。

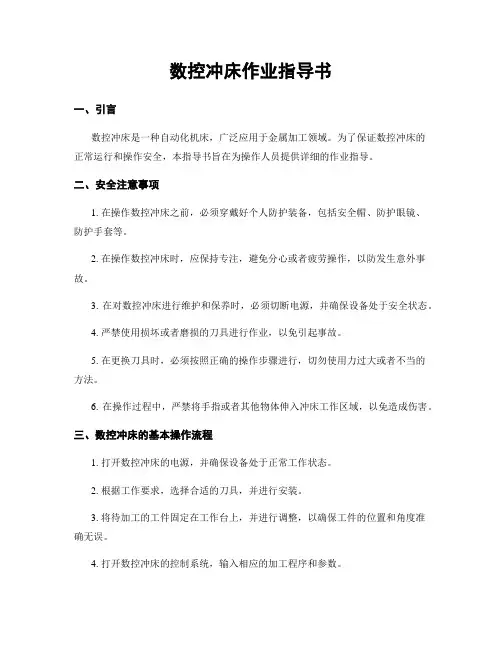

数控冲床作业指导书一、引言数控冲床是一种自动化机床，广泛应用于金属加工领域。
为了保证数控冲床的正常运行和操作安全，本指导书旨在为操作人员提供详细的作业指导。
二、安全注意事项1. 在操作数控冲床之前，必须穿戴好个人防护装备，包括安全帽、防护眼镜、防护手套等。
2. 在操作数控冲床时，应保持专注，避免分心或者疲劳操作，以防发生意外事故。
3. 在对数控冲床进行维护和保养时，必须切断电源，并确保设备处于安全状态。
4. 严禁使用损坏或者磨损的刀具进行作业，以免引起事故。
5. 在更换刀具时，必须按照正确的操作步骤进行，切勿使用力过大或者不当的方法。
6. 在操作过程中，严禁将手指或者其他物体伸入冲床工作区域，以免造成伤害。
三、数控冲床的基本操作流程1. 打开数控冲床的电源，并确保设备处于正常工作状态。
2. 根据工作要求，选择合适的刀具，并进行安装。
3. 将待加工的工件固定在工作台上，并进行调整，以确保工件的位置和角度准确无误。
4. 打开数控冲床的控制系统，输入相应的加工程序和参数。
5. 进行初始设定，包括刀具的初始位置、加工深度等。
6. 启动数控冲床，开始自动加工过程。
7. 在加工过程中，及时观察加工状态，确保加工质量。
8. 加工完成后，关闭数控冲床的电源，并进行必要的清理和维护。
四、数控冲床的常见故障及排除方法1. 冲床无法启动可能原因：电源故障、控制系统故障、安全装置故障等。
排除方法：检查电源连接是否正常，检查控制系统的电源和信号线是否正常，检查安全装置的工作状态。
2. 冲床加工质量不佳可能原因：刀具磨损、加工程序错误、工件固定不稳等。
排除方法：更换刀具，检查加工程序的正确性，重新调整工件的固定方式。
3. 冲床浮现异常声音或者震动可能原因：刀具松动、工件不平衡、机床部件损坏等。
排除方法：检查刀具是否固定坚固，重新调整工件的平衡，检查机床部件的磨损情况。
五、数控冲床的日常维护1. 定期对数控冲床进行清洁，包括机床表面、刀具夹持装置、冷却液系统等。
