电子技术实训指导书2doc实训二使用Protel9一、实训目的:1.熟悉常用电子元器件的外形结构;2.掌握常用电子元器件参数的识别;3.掌握使用万用表测试常用电子元器件参数。
二、实训内容:1.常用电子元器件的外形结构的认识;2.常用电子元器件参数的识别;3.使用万用表测试常用电子元器件参数。
三、实训设备:电阻、电容等常用电子元器件,万用表四、实训步骤:1.通过对常用电子元器件实物的观察,识别各类电子元器件,能说出它的名称。
比如电阻(包含碳膜电阻、金属膜电阻怕、排阻等)、电容(包含电解电容、瓷片电容、独石电容等)、二极管(包含整流二极管、开关二极管等)、三极管(包含金属封装三极管、塑封三极管等)、发光二极管(包含小直径与大直径、白光、红光、绿光、黄光、蓝光等)、数码管、点阵管、按键、串行接口、并行接口、集成电路等等;2.对电阻上,能够通过直接读取色环参数来确定电阻的阻值;对电容上,通过数值参数的读取来确定具体的容量值;对二极管与三极管上,通过参数的读取来确定管子的性能与使用情况;3.使用万用表的电阻档、电容档、二极管档与三极管档等分别测试各类电子元器件的参数与元器件的性能状况。
标注三极管读数实训二、手工制板技术(1)一、实训目的:a)熟悉PCB手工制作的常用方法与步骤;b)掌握手工设计PCB的技巧;c)掌握使用腐蚀液来制作PCB二、实训内容:a)元器件的布局;b)手工PCB的设计;c)使用腐蚀液来制作PCB。
三、实训设备:敷铜板、钢锯、电钻、腐蚀液等四、实训步骤:a)分析电路图的布局,电路如图:b)设计PCB时,以方块作为元器件的焊盘,中间间隔1.5~2mm;c)使用笔或者其他工具在敷铜板上画出要腐蚀的线条,如图:d)使用剪刀将透明胶带进行裁减,然后按照设计的图,用透明胶带粘在不能被腐蚀掉的铜层上面;e)将浓盐酸、浓过氧化氢与水以1:2:1的比例混合后成为腐蚀液;f)把贴好胶带的敷铜板放入腐蚀液中,不停摇晃容器加快腐蚀速度;g)通过1分钟左右的时间腐蚀好后,用镊子夹出来在自来水中冲洗干净;h)将腐蚀好的板子上的胶带去掉,再用钻头将焊点进行打孔;i)对线路板进行美观等工艺的制作。

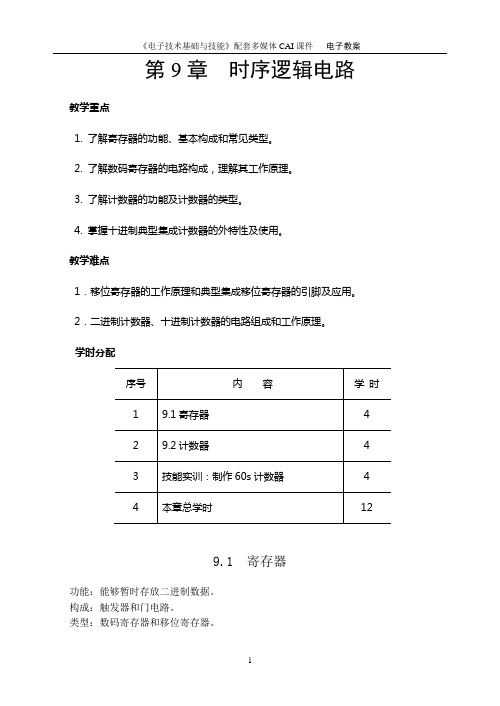

第9章时序逻辑电路教学重点1. 了解寄存器的功能、基本构成和常见类型。
2. 了解数码寄存器的电路构成,理解其工作原理。
3. 了解计数器的功能及计数器的类型。
4. 掌握十进制典型集成计数器的外特性及使用。
教学难点1.移位寄存器的工作原理和典型集成移位寄存器的引脚及应用。
2.二进制计数器、十进制计数器的电路组成和工作原理。
学时分配9.1 寄存器功能:能够暂时存放二进制数据。
构成:触发器和门电路。
类型:数码寄存器和移位寄存器。
9.1.1 数码寄存器具有接收、存储和清除原来数据的功能。
1.电路组成CR为寄存器的清零端;D0~D3为寄存器的数据输入端;Q0~Q3是数据输出端。
2.工作过程动画:寄存器的工作过程第一步:寄存前先清零;第二步:接收脉冲控制数据寄存,例如,D3D2D1D0=1101。
电路评价:数码寄存器的优点是存储时间短,速度快,可用来当高速缓冲存储器。
其缺点是一旦停电后,所存储的数码便全部丢失,因此数码寄存器通常用于暂存工作过程中的数据和信息,不能作为永久的存储器使用。
9.1.2 移位寄存器不仅能寄存数码,还具有移位功能。
1.单向移位寄存器(1)电路组成各触发器J、K端均与相邻低位触发器的Q、Q端连接,FF0的K端串接一个非门后再与J端相连,作为接收外来数据的输入端。
(2)工作过程动画:移位寄存器的工作过程右移示意图2.集成双向移位寄存器74LSl94双向移位寄存器中的数码既可左移,也可右移。
(1)74LSl94的功能示意图D0~D3是并行数据输入端;D SR是右移串行数据输入端;D SL是左移串行数据输入端;Q0~Q3是寄存器并行数据输出端;M0和M1是双向移位寄存器的控制端。
(2)74LS194逻辑功能异步清0功能:当CR=0时,直接清0,寄存器各位Q3~Q0均为0,不能进行置数和移位。
只有当CR=1时,寄存器允许工作。
右移功能:当M1=0、M0=1时,在移位控制信号CP上升沿作用时,寄存器中数码依次右移一位,且将D SR送到Q0。
《数字电子技术》课程标准一、概述(一)课程性质本课程是五年制高职应用电子专业的专业主干项目课程。
通过本课程的学习,使学生掌握数字电路的相关理论,使学生具备高职应用型人才所必须的常用数字集成电路的应用能力,掌握常见仪器、仪表的使用,熟悉简单电子产品的一般设计过程,数字集成电路制作与调试,培养学生独立分析问题和解决问题的能力,训练学生的创新能力。
本课程是《模拟电子设计与制作》的后续课程。
是《单片机原理及应用》、《PLC及其应用技术》、《集成电路应用技术》等课程的前修基础课程。
(二)课程基本理念本课程标准的基本理念:用项目课程,突出专业课程的实践性、针对性和实用性,努力实现课程功能取向与人才培养目标取向一致性。
以强化应用为重点,以就业为导向,以能力为本位,加强实践性教学环节,注重学生综合职业素质的提高。
紧紧围绕完成工作任务的需要来选择课程内容,改变传统的学科体系中理论的“难、繁、旧、偏”等状况,增加与就业岗位直接相关的新知识、新技术和新工艺。
以“工作项目”为主线,变学科体系本位为职业能力本位,变书本知识的传授为技能的训练,结合职业资格鉴定,培养学生的实践动手能力。
实现专业课程内容与职业岗位(群)、工作任务和工作过程相一致,实现专业教育与职业资格证书相融合。
(三)课程设计思路1、按照“以能力为本位,以职业实践为主线,以项目课程为主体的模块化专业课程体系”的总体设计要求,该门课程以形成具有灵活应用常用数字集成电路实现逻辑功能的能力为基本目标,彻底打破学科课程的设计思路,紧紧围绕工作任务完成的需要来选择和组织课程内容,突出工作任务与知识的联系,让学生在职业实践活动的基础上掌握知识,增强课程内容与职业岗位能力要求的相关性,提高学生的就业能力。
2、学习项目选取的基本依据是该门课程涉及的工作领域和工作任务范围,但在具体设计过程中,还根据三人表决器或裁判器、抢答器和数字钟等典型产品为载体,使工作任务具体化,产生了具体的学习项目。
电子技术基础实训总结第1篇电子工艺实训是一门技术性很强的技术基础课,也是我们理工科进行工程训练,学习工艺知识,提高综合素质的重要实践环节。
从第2周到第5周每周周二下午四个小时来进行这次实训。
实训任务是制作一台万用表,刚开始时我并不清楚电子工艺实训到底要做些什么,以为像以前的金工实训那样这做做那做做。
后来得知是自己做一个万用表,而且做好的作品可以带回去。
听起来真的很有趣,做起来应该也挺好玩的吧!就这样,我抱着极大的兴趣和玩的心态开始这次的实训旅途。
实训第一天也就是第二周,通过看录像中电子工艺实训的范围与技术,还有录像中老师高潮的技艺让我艳羡不已,这个下午,我对电子工艺实训有了初步的认识,对电路板,电路元件有了一定的认识,对我接下类的三周的实际操作给予了一定的指导。
第3周也并不是学制作,而是做一些基本工的练习,练习如何用电烙铁去焊接电阻,导线。
电烙铁对我来说很陌生,所以我很认真地对待这练习的机会。
我再说说焊接的过程。
先将准备好的元件插入印刷电路板规定好的位置上,待电烙铁加热后用烙铁头的刃口上些适量的焊锡,上的焊锡多少要根据焊点的大小来决定。
焊接时,要将烙铁头的刃口接触焊点与元件引线,根据焊点的形状作一定的移动,使流动的焊锡布满焊点并渗入被焊物的缝隙,接触时间大约在3-5秒左右,然后拿开电烙铁。
拿开电烙铁的时间,方向和速度,决定了焊接的质量与外观的正确的方法是,在将要离开焊点时,快速的将电烙铁往回带一下,后迅速离开焊点,这样焊出的焊点既光亮,圆滑,又不出毛刺。
在焊接时,焊接时间不要太长,免得把元件烫坏,但亦不要太短,造成假焊或虚焊。
焊接结束后,用镊子夹住被焊元件适当用力拔一下,检查元件是否被焊牢。
如果发现有松动现象,就要重新进行焊接。
焊接看起来很简单但其中有很多技巧要讲究的,比如说用偏口钳掐导线的力度、焊锡丝的量和在焊的过程中时间都要把握准才行,多了少了都不行!我觉得最难的就是托焊了,总是把握不好焊锡丝的量和电烙铁托的时间。
《电工与电子技术实训》课程标准(120学时)一、概述(一)课程性质本课程是高职校数控技术专业核心教学与训练项目《电气控制技术》的重要组成模块之一,是高职数控技术专业学生必修的主要训练课程之一。
通过电工电子技术实训,使学生能正确处理一般电气设备安全用电事故,会正确识别和选用常用电气元件,初步掌握电工电子操作的一般技术。
培养学生理论联系实际和分析解决一般技术问题的能力,为继续学习以及从事与本专业有关的工程技术等工作打好基础。
(二)课程基本理念确立“以人为本,以就业为导向,以能力为本位”的职教思想,突破以学科为中心的课程本位传统观念,以应用技术为主线,让学生在“做中学”。
课题主要选自生产生活的实际,改革教学质量评价的过程和方法,强化实际应用,以学生会做什么和能干好什么作为高职教育质量的重要衡量标准。
(三)课程设计思路本课程由电工技术训练和电子技术训练两大模块组成,充分体现以技术为主线的职教特色;实行项目式教学组合,每个项目均贴近生活生产实际,使学生在任务驱动下,在完成项目制作的过程中,学到知识,掌握技术,提升能力;贯彻“在评价中学习”的理念,积极推行过程性、形成性评价,考评标准具体明确,可操作性强;紧扣专业培养目标,注重非电类专业学生学习本课程的基础性、实用性和综合性原则。
二、课程目标(一)总目标本课程的任务是通过电工电子技术实训,使学生能正确处理一般电气设备安全用电事故,会正确识别和选用常用电气元件,初步掌握电工电子操作的一般技术。
学习科学探究方法,发展自主学习能力,养成良好的思维习惯和职业规范,培养学生理论联系实际和分析解决一般技术问题的能力,为继续学习以及从事与本专业有关的工程技术等工作打好基础。
激发好奇心、求知欲和科学探索兴趣,培养坚持真理、勇于创新、实事求是的科学态度与科学精神,和振兴中华,将科学服务于人类的社会责任感。
理解科学技术与社会的相互作用,形成科学的价值观;培养学生的团队合作精神,激发学生的创新潜能,提高学生的实践能力。
电子技能实训课程设计一、课程目标知识目标:1. 学生能理解并掌握电子元件的基本原理和功能,如电阻、电容、二极管、三极管等。
2. 学生能掌握基本电路图的阅读和绘制,理解电路的工作原理。
3. 学生能了解并解释电子产品的组装过程和调试方法。
技能目标:1. 学生能熟练运用常用电子工具,如万用表、电烙铁等,进行电子元件的检测和焊接。
2. 学生能根据电路图独立完成电子产品的组装和调试。
3. 学生能运用所学知识解决实际问题,具备初步的故障排查和维修能力。
情感态度价值观目标:1. 培养学生对电子技术的兴趣,激发创新意识和探索精神。
2. 培养学生严谨、细致、团结协作的学习态度,增强实践操作能力。
3. 增强学生的环保意识,认识到电子产品在可持续发展中的重要性。
课程性质:本课程为电子技能实训课程,注重实践操作,结合理论教学,培养学生的动手能力和实际应用能力。
学生特点:学生为初中生,具备一定的物理基础和电子知识,好奇心强,喜欢动手实践。
教学要求:教师应注重理论与实践相结合,引导学生主动参与,关注个体差异,提高学生的实践操作能力和创新能力。
通过课程学习,使学生在知识、技能和情感态度价值观方面取得具体的学习成果。
二、教学内容本课程教学内容主要包括以下三个方面:1. 电子元件及其原理- 教材章节:第一章 电子元件- 内容:电阻、电容、二极管、三极管等元件的原理、分类、符号和作用。
2. 基本电路分析与绘图- 教材章节:第二章 基本电路- 内容:电路图的阅读、绘制方法;基本电路类型,如放大电路、滤波电路等的工作原理。
3. 实践操作与电子产品制作- 教材章节:第三章 电子制作- 内容:电子产品的组装、调试、故障排查与维修;常用电子工具的使用;实际操作案例。
教学进度安排:1. 电子元件及其原理(2课时)2. 基本电路分析与绘图(2课时)3. 实践操作与电子产品制作(4课时,含实训)教学内容确保科学性和系统性,结合课程目标,注重理论与实践相结合。
《电子实训教案》课件第一章:电子实训基础知识1.1 实训目的与要求让学生了解电子实训的基本目的和要求培养学生动手能力和实际操作技能1.2 实训安全知识介绍实训场所的安全规定讲解实训过程中可能遇到的安全问题及解决方法1.3 实训工具与设备介绍实训中所使用的工具和设备演示工具和设备的使用方法及注意事项第二章:电子元器件的认识与检测2.1 电阻的认识与检测讲解电阻的种类、符号、单位及作用演示电阻的检测方法2.2 电容的认识与检测讲解电容的种类、符号、单位及作用演示电容的检测方法2.3 电感的认识与检测讲解电感的种类、符号、单位及作用演示电感的检测方法第三章:焊接技术3.1 焊接工具与材料介绍焊接工具和材料的种类及用途演示焊接工具的使用方法及注意事项3.2 焊接方法与技巧讲解焊接的基本方法和技巧演示焊接过程及注意事项3.3 焊接质量的判断与改进介绍焊接质量的判断标准分析焊接中可能出现的问题及解决方法第四章:电子电路图的识读与分析4.1 电子电路图的基本元素讲解电子电路图的线路符号及含义分析电子电路图的组成结构4.2 电子电路图的识读方法介绍电子电路图的识读步骤及技巧演示电子电路图的识读过程4.3 电子电路图的分析方法讲解电子电路图的分析步骤及方法分析实际电子电路图的工作原理第五章:简单电子电路的安装与调试5.1 电路板的设计与制作讲解电路板的设计原则及方法演示电路板的制作过程5.2 电子电路的安装与调试讲解电子电路的安装步骤及注意事项演示电子电路的调试方法及技巧5.3 电路故障的检测与排除介绍电路故障的种类及原因分析电路故障的检测方法及排除技巧第六章:数字电路基础6.1 数字电路概述介绍数字电路的基本概念、特点和应用讲解数字电路的基本组成部分6.2 逻辑门电路讲解与门、或门、非门等基本逻辑门电路的原理和功能演示逻辑门电路的实现和应用6.3 组合逻辑电路介绍组合逻辑电路的设计方法讲解译码器、多路选择器、算术逻辑单元等组合逻辑电路的原理和应用第七章:时序逻辑电路7.1 时序逻辑电路概述介绍时序逻辑电路的基本概念和特点讲解时序逻辑电路的组成部分7.2 触发器讲解基本触发器(如RS触发器、D触发器、JK触发器等)的原理和功能演示触发器的实现和应用7.3 计数器介绍计数器的基本原理和分类讲解同步计数器、异步计数器等计数器的原理和应用第八章:模拟电路设计8.1 放大电路讲解放大电路的基本原理和分类介绍放大电路的设计方法和步骤8.2 滤波电路介绍滤波电路的基本原理和分类讲解滤波电路的设计方法和应用8.3 振荡电路讲解振荡电路的基本原理和分类介绍振荡电路的设计方法和应用第九章:电子电路仿真与实践9.1 电子电路仿真软件介绍介绍常见的电子电路仿真软件(如Multisim、Proteus等)的功能和操作方法演示电子电路仿真软件的使用过程9.2 电子电路仿真实践利用仿真软件进行电子电路的仿真实验分析实验结果,验证电路的功能和性能9.3 实际操作实践安排学生进行实际操作实践,完成预定的电子电路制作和调试任务指导学生解决实际操作过程中遇到的问题引导学生反思在电子实训过程中的不足和需要改进的地方10.2 电子实训评价对学生的电子实训成果进行评价给出评价结果和建议,以促进学生的进一步学习和提高重点和难点解析重点环节1:实训安全知识学生需要掌握实训场所的安全规定,以保证自身和他人的安全。
