直流数字电压表

DIY数字显示直流电压表最近想做一个电源，因为经常DIY，没有一个电源不像样子，虽然是业余的，但是电压有时也会有不同的电压值，如做成固定的电压应用起来就不方便，如做成可调的，电源值就不能直观的展示出来，每调一次就用万用表量一起也不方便。

如果有一个电压表装在电源上就方便多了，指针式的表头读起数来总是有点别扭，所以就想找一个数字式的电压表头。

因此在这样的背景下自己通过DIY 制作了一个4位数字显示的电压表头。

做数字式电压表用什么IC好呢？选来选去最后决定用ICL7017吧！定好芯片就开要画个完整的电路图。

既然要做就做好点，不想用洞洞板来接线路板，电线飞来飞去的有点头痛的感觉，所以还要画一块PCB板。

电路图及PCB板的设计如下图示：有了图就要准备物料了，不想一个一个的写出来，给个物料清单吧如下组件编号组件数值组件规格用量号C1 0.1uF 瓷片电容±20% 50V 1C2 100P 瓷片电容±5% 50V 1C3 0.1uF 金属膜电容±5% 63V 1C4 0.1uF 独石电容±5% 63V 1C6 0.22uF 金属膜电容±5% 63V 1C5 0.47uF 金属膜电容±5% 63V 1C7,C8 10uF/25V 电解电容+80-20% 2R1 150Ω金属膜电阻±1% 1/4W 1R8 1K 金属膜电阻±1% 1/4W 1R9 1M 1/2W 金属膜电阻±1% 1/2W 1R7 1M 金属膜电阻±1% 1/4W 1R3 2.95K 金属膜电阻±1% 1/4W 1R2,R5 10K 金属膜电阻±1% 1/4W 2R4 20K 金属膜电阻±1% 1/4W 1R6 154K 金属膜电阻±1% 1/4W 1R10 470K 金属膜电阻±1% 1/4W 1VR2 5K 精密微调电阻922C0 W 502 1D2,D3 4148 ST 1N4148 DO-35 2J1,J2 DC5V 鱼骨针2pin 2D1 DIODE 1N4004 DO-41 1DS1~4 HS-5161BS2 共阳8段数码管 4U1 ICL7107 IC ICL7107CPLZ DIP-40 1U2 TC4069 IC TC4069UBP DIP-14 1U3 TL431 IC TL431A TO-92 1IC插座14 pin 2.54mm 1IC插座40 pin 2.54mm 1PCB光板36x68x1.6mm 双面FR-4 1塑料外壳尺寸要与PCB板配合，网上购的 1镙丝 4锡线适量工具就是电子爱好者的常用工具了由于手头上没有150Ω的电阻就用100Ω串了个51Ω。

直流数字电压表试行检定规程直流数字电压表试行检定规程Verification Regulation of CD Digital Voltmeter本检定规程经国家计量局于1983年4月19日批准，并自1984年3月1日起施行。

归口单位：中国计量科学研究院起草单位：中国计量科学研究院本规程技术条文由起草单位负责解释。

本规程主要起草人：占岭(中国计量科学研究院)参加起草人：德生(中国计量科学研究院)春弟(中国计量科学研究院)郄家平(中国计量科学研究院)直流数字电压表试行检定规程一、前言本规程适用于新生产的、使用中和修理后的直流数字电压表(DC-DVM)，以及数字多用表和数字面板表中的直流电压测量部分的检定。

本规程还适用于在将一些物理量变换为直流电压而进行数字测量的某些测量仪表，以及模/数变换器(A/D变换器)某些有关部分的检定。

随着数字技术的迅速发展和广泛使用，高性能的数字电压表(DVM)正被陆续普及。

DC-DVM是DVM 和数字仪表的主体和基本部分，鉴于这种状况，首先将DC-DVM的检定方法统一起来，逐步做到制造和使用两者的合理性，是制订本规程的基本出发点。

二、检定的技术要求和检定条件1 检定概述DC-DVM是高准确度仪表，为了正确使用并保证测量结果的准确一致，必须对各种DC-DVM进行检定。

检定工作可分以下三种情况：1.1 周期检定这是一般精密仪表的例行检定。

一般在标准条件下进行的周期检定容应包括：基本误差、稳定误差、线性误差、分辨力、显示能力、输入电阻、零电流以及串、共模干扰抑制比等技术指标，周期检定的DC-DVM要给予定级。

1.2 修理检定这是对损坏的DVM修复后，为了保证仪器使用的可靠性，应按周期检定的项目进行一次检查。

也可根据修理情况，增加一些必要的检定容。

1.3 验收检定是对接受的新仪器(包括进口DVM)的检验工作。

它比周期检定项目要多些，如温度系数、电源变化的影响、绝缘电阻、耐压试验、测量速度、响应时间、信息输出等技术指标。

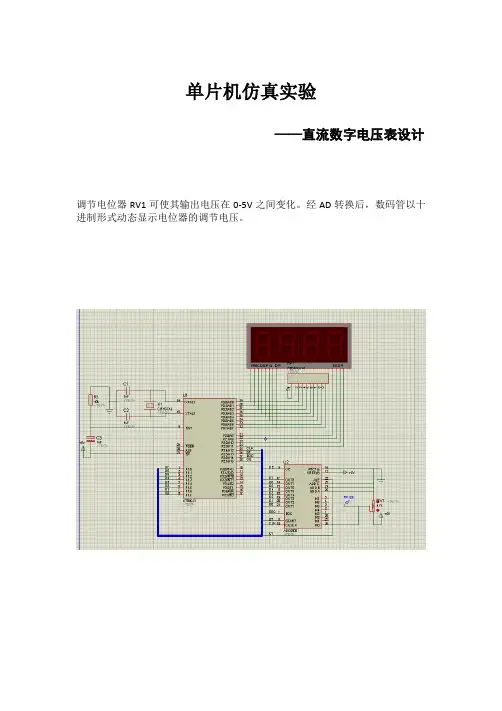

单片机仿真实验——直流数字电压表设计调节电位器RV1可使其输出电压在0-5V之间变化。

经AD转换后，数码管以十进制形式动态显示电位器的调节电压。

元件清单元件类别电路符号元件名称Microprocessor ICS U1 80C51Data Converter U3 ADC0808Miscellaneous X1 CRYSTALCapacitors C1-C2 CAPCapacitors C3 CAP-ELECResistors RP1 RESPACK_8Resistors R9/10K RESResistors RV1/4.7K POT-HG Qpto electronics LED 7SEG-MPX4-CC-RED 结果：程序代码：#include<reg51.h>#define uint unsigned int#define uchar unsigned charsbit CLK=P2^4;sbit ST =P2^5;sbit EOC=P2^6;sbit OE=P2^7;sbit P20=P2^0;sbit P21=P2^1;sbit P22=P2^2;sbit P23=P2^3;uchar code mod[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; uint result=0;void delay(uint time);void display();Time1()interrupt 1{CLK=!CLK;}void main(){TMOD=0x02;EA=1;ET0=1;TR0=1;TH0=0x00;TL0=0x00;while(1){ST=0;ST=1;ST=0;while(EOC==0);OE=1;result=P1;OE=0;display();}}void display(){uint gw,sf,bf,qf;gw=result/51;sf=(result*10/51)%10;bf=(result*100/51)%10;qf=(((result*100)%51)*10)/51;P20=0;P0=mod[gw]|0x80;delay(10);P20=1;P21=0;P0=mod[sf];delay(10);P21=1;P22=0;P0=mod[bf];delay(10);P22=1;P23=0;P0=mod[qf];delay(10);P23=1;}void delay(uint time) {uint j=0;for(;time>0;time--)for(;j<125;j++); }。

综合实验三213位直流数字电压表一、实验目的 1、了解双积分式A / D 转换器的工作原理2、熟悉213位A / D 转换器CC14433的性能及其引脚功能3、掌握用CC14433构成直流数字电压表的方法二、实验原理直流数字电压表的核心器件是一个间接型A / D 转换器，它首先将输入的模拟电压信号变换成易于准确测量的时间量，然后在这个时间宽度里用计数器计时，计数结果就是正比于输入模拟电压信号的数字量。

1、V －T 变换型双积分A / D 转换器图3－1是双积分ADC 的控制逻辑框图。

它由积分器（包括运算放大器A 1 和RC 积分网络）、过零比较器A 2，N 位二进制计数器，开关控制电路，门控电路，参考电压V R 与时钟脉冲源CP图3－1 双积分ADC 原理框图转换开始前，先将计数器清零，并通过控制电路使开关 S O 接通，将电容C 充分放电。

由于计数器进位输出Q C ＝0，控制电路使开关S 接通v i ，模拟电压与积分器接通，同时，门G 被封锁，计数器不工作。

积分器输出v A 线性下降，经零值比较器A 2 获得一方波v C ，打开门G ，计数器开始计数，当输入2n个时钟脉冲后t ＝T 1，各触发器输出端D n-1～D O 由111…1回到000…0，其进位输出Q C ＝1，作为定时控制信号，通过控制电路将开关S转换至基准电压源－V R ，积分器向相反方向积分，v A 开始线性上升，计数器重新从0开始计数，直到t ＝T 2，v A 下降到0，比较器输出的正方波结束，此时计数器中暂存二进制数字就是v i 相对应的二进制数码。

2、213位双积分A / D 转换器CC14433的性能特点 CC14433是CMOS 双积分式213位A / D 转换器，它是将构成数字和模拟电路的约7700多个MOS 晶体管集成在一个硅芯片上，芯片有24只引脚，采用双列直插式，其引脚排列与功能如图18－2所示。

图3－2 CC14433引脚排列引脚功能说明：V AG （1脚）：被测电压V X 和基准电压V R 的参考地V R （2脚）：外接基准电压（2V 或200mV ）输入端V X （3脚）：被测电压输入端R 1（4脚）、R 1 ／C 1（5脚）、C 1（6脚）：外接积分阻容元件端C 1＝0.1μf （聚酯薄膜电容器），R 1＝470K Ω（2V 量程）；R 1＝27K Ω（200mV 量程）。

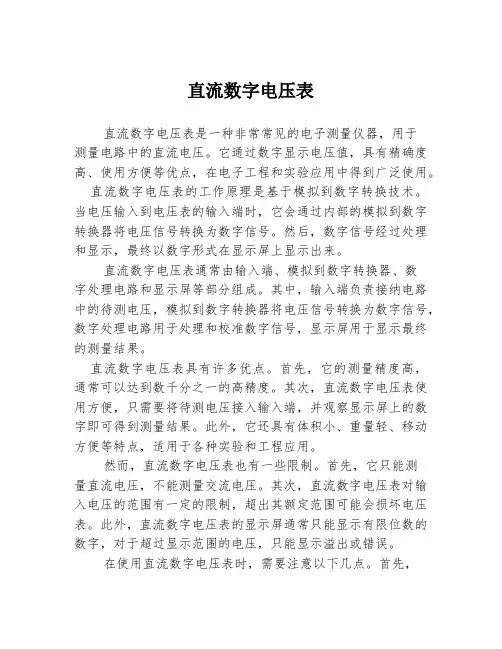

直流数字电压表直流数字电压表是一种非常常见的电子测量仪器，用于测量电路中的直流电压。

它通过数字显示电压值，具有精确度高、使用方便等优点，在电子工程和实验应用中得到广泛使用。

直流数字电压表的工作原理是基于模拟到数字转换技术。

当电压输入到电压表的输入端时，它会通过内部的模拟到数字转换器将电压信号转换为数字信号。

然后，数字信号经过处理和显示，最终以数字形式在显示屏上显示出来。

直流数字电压表通常由输入端、模拟到数字转换器、数字处理电路和显示屏等部分组成。

其中，输入端负责接纳电路中的待测电压，模拟到数字转换器将电压信号转换为数字信号，数字处理电路用于处理和校准数字信号，显示屏用于显示最终的测量结果。

直流数字电压表具有许多优点。

首先，它的测量精度高，通常可以达到数千分之一的高精度。

其次，直流数字电压表使用方便，只需要将待测电压接入输入端，并观察显示屏上的数字即可得到测量结果。

此外，它还具有体积小、重量轻、移动方便等特点，适用于各种实验和工程应用。

然而，直流数字电压表也有一些限制。

首先，它只能测量直流电压，不能测量交流电压。

其次，直流数字电压表对输入电压的范围有一定的限制，超出其额定范围可能会损坏电压表。

此外，直流数字电压表的显示屏通常只能显示有限位数的数字，对于超过显示范围的电压，只能显示溢出或错误。

在使用直流数字电压表时，需要注意以下几点。

首先，应仔细阅读使用说明书，了解电压表的特性和限制。

其次，应选择适当的量程，并确保输入电压在量程范围内。

在测量过程中，要避免过大的输入电压，以免损坏电压表。

另外，还应注意保持输入端的干净和安全，避免灰尘、湿气等对电压表的影响。

总之，直流数字电压表是一种常见且实用的电子测量仪器，广泛应用于电子工程和实验中。

它通过模拟到数字转换技术将待测电压转换为数字信号，并以数字形式在显示屏上显示出来。

直流数字电压表具有精度高、使用方便等优点，但也有对输入电压范围的限制。

在使用时，应仔细阅读说明书，选择适当的量程，并避免过大的输入电压。

1 概述测量依据JJG 315-83《直流数字电压表》用直接比较法来测量直流数字电压表的量值。

将直流标准数字电压表与被测直流数字电压表并联接到直流标准电压发生器的输出端。

由直流标准电压发生器提供直流电压，以直流标准电压表的读数为标准值，并从被测表上读得相应的读数。

本实验选用的计量标准器、被测表，如表1 所示，并以测量直流电压10V为例。

表1 选用的计量标准器、被测表计量器具名称型号准确度直流标准数字电压表3458A±〔0.0008%UX＋0.00005% Um〕直流标准电压发生器4700±〔0.0015% UX＋0.001% Um〕被检数字电压表34401A±（0.0035% UX＋0.0005% Um）2 评定模型2.1 数学模型y=VN式中y -被测量的电压值，单位：VVN - 标准电压值，单位：V2.2 灵敏系数VN的灵敏系数C=y/VN=12.3 标准不确定度的来源`2.3.1 标准装置标准不确定度u(V)引起的不确定度u1，其中u(V)由四个不确定度分量构成。

a. 标准数字电压表准确度引起的标准不确定度分量u11（B类不确定度分量）b. 直流标准电压发生器调节细度引起的标准不确定度分量u12（B类不确定度分量）c. 直流标准电压发生器稳定度引起的标准不确定度分量u13（B类不确定度分量）d. 标准装置重复性引起的标准不确定度分量u14（A类不确定度分量）u(V)=u1= u(V)2.3.2 被测量的分辨率标准不确定度分量u2（B类不确定度分量）2.4 合成标准不确定度分量评定模型uC=3 标准不确定度分量的评定3.1 标准不确定度分量u1的评定u(V) =3.1.1 u11的评定当测量值为10V时，3458A标准数字电压表10V量程的准确度为±〔0.0008%UX＋0.000005% Um〕=±〔0.0008%×10V＋0.000005%×10 V〕=±80.5×10-6V半宽a=80.5×10-6V ,包含因子k=u11 =a／k=80.5×10-6V／=46.48×10-6V估计Δu11／u11=0.01 其自由度ν11→∞3.1.2 u12的评定多功能标准源4700输出为10V时,输出值为10.000000V,为调节细度为1μV,区间内可认为均匀分布,半宽度a=0.5μV, 包含因子k=u12=a／k=0.5μV／=0.289×10-6 V,估计Δu12／u12=0.01 其自由度ν12→∞3.1.3 u13的评定当输出值为10V，直流标准发生器的24小时稳定度为：±(0.00006% UX +0.00001%Um )=±(0.00006%×10V+0.00001%×10V)=±7×10-6V半宽度a=7×10-6V, 包含因子k=u13=a／k=7×10-6V／=4.04×10-6 V,估计Δu13／u13=0.01 其自由度ν13→∞3.1.4 u14的评定以测量直流电压10V量程满度点为例,进行10次等精度测量,测量数据如下表所示序号12345测量值xi(V)9.999989.999979.999979.999979.99997序号678910测量值xi(V)9.999979.999979.999979.999979.99997=9.999971 VS= =3.16×10-6Vu14的自由度为ν14= n-1=9取一次读数,故u14=s=3.16×10-6Vu(V)= ×10-6V = 46.76×10-6Vu(V)的自由度为νv= u(V)4 /( )=431511u1= · u(V)C=1，u(V)= 46.76×10-6Vu1=46.76×10-6V3.2 不确定度分量u2 的评定被检测的数字电压表示值为10 V 时,分辨率为10μV, 在±5μV区间内可认为均匀分布, 半宽度a= 5μV, 包含因子k=u2= a／k= 5μV／=2.89×10-6V估计Δu 2／u 2=0.01 其自由度ν2 →∞4 合成不确定度的评定4.1 标准不确定度一览表不确定度来源标准不确定度灵敏系数标准不确定度分量自由度直流数字电压表标准装置46.76×10-6V146.76×106 V58622标准数字电压表的准确度46.48×10-6 V∞多功能标准源的调节细度0.289×10-6 V∞多功能标准源的稳定度4.04×10-6 V∞标准装置的重复性3.16×10-6 V9被测量的分辨率2.89×10-6 V12.89×10-6 V∞4.2 合成不确定度uC 的计算uC== ×10-6 V =46.85×10-6 V5 扩展不确定度的不确定度5.1 合成不确定度uC的自由度的计算= uC4／(／)=46.854／(46.764／431511)=46.854/11.29 =426721 5.2 扩展不确定度U的计算k=tp() =t0.95(426721)U=k·uC=2× 46.85×10-6V=93.70×10-6V5.3 评定结果报告直流数字电压表测量结果的扩展不确定度为U=93.70μV 直流数字电压表测量结果的不确定度第1 页共5页。

直流数字电压表原理
直流数字电压表是一种测量直流电压的仪器。

其工作原理基于安培定律和欧姆定律。

安培定律表明，在一段电路中，电流的大小与通过该电路的电压成正比。

欧姆定律则说明了电流与电阻之间存在着一种线性关系，即电流等于电压除以电阻。

直流数字电压表利用这两个定律来测量直流电压。

在测量过程中，它通过将待测电压与已知电阻串联，通过分压的原理来测量电压的大小。

具体来说，直流数字电压表内部包含一个系列的电阻，这些电阻可通过旋钮来选用。

当待测电压施加到测量端口上时，电压会通过选用的电阻产生分压作用，使得仪表内部的电路中流过的电流减小。

测量电路中的电流经过放大和转换后，传递给数字显示部分。

数字显示部分将接收到的电流信号转换为对应的电压值，并将其显示在屏幕上。

由于数字显示部分已经预先校准，所以在测量过程中，我们可以直接看到数字显示屏上的数值，从而得知待测电压的大小。

总的来说，直流数字电压表通过选取不同的电阻来实现电压的分压，并通过数字显示部分将分压形成的电流信号转换成相应的电压值，从而实现对直流电压的测量。

直流数字电压表试行检定规程直流数字电压表试行检定规程Verification Regulation of CD Digital Voltmeter本检定规程经国家计量局于1983年4月19日批准，并自1984年3月1日起施行。

归口单位：中国计量科学研究院起草单位：中国计量科学研究院本规程技术条文由起草单位负责解释。

本规程主要起草人：占岭(中国计量科学研究院)参加起草人：德生(中国计量科学研究院)春弟(中国计量科学研究院)郄家平(中国计量科学研究院)直流数字电压表试行检定规程一、前言本规程适用于新生产的、使用中和修理后的直流数字电压表(DC-DVM)，以及数字多用表和数字面板表中的直流电压测量部分的检定。

本规程还适用于在将一些物理量变换为直流电压而进行数字测量的某些测量仪表，以及模/数变换器(A/D变换器)某些有关部分的检定。

随着数字技术的迅速发展和广泛使用，高性能的数字电压表(DVM)正被陆续普及。

DC-DVM是DVM 和数字仪表的主体和基本部分，鉴于这种状况，首先将DC-DVM的检定方法统一起来，逐步做到制造和使用两者的合理性，是制订本规程的基本出发点。

二、检定的技术要求和检定条件1 检定概述DC-DVM是高准确度仪表，为了正确使用并保证测量结果的准确一致，必须对各种DC-DVM进行检定。

检定工作可分以下三种情况：1.1 周期检定这是一般精密仪表的例行检定。

一般在标准条件下进行的周期检定容应包括：基本误差、稳定误差、线性误差、分辨力、显示能力、输入电阻、零电流以及串、共模干扰抑制比等技术指标，周期检定的DC-DVM要给予定级。

1.2 修理检定这是对损坏的DVM修复后，为了保证仪器使用的可靠性，应按周期检定的项目进行一次检查。

也可根据修理情况，增加一些必要的检定容。

1.3 验收检定是对接受的新仪器(包括进口DVM)的检验工作。

它比周期检定项目要多些，如温度系数、电源变化的影响、绝缘电阻、耐压试验、测量速度、响应时间、信息输出等技术指标。

直流数字电压表设计方案及原理直流数字电压表是一种用于测量直流电压的电子设备。

其设计方案及原理如下：设计方案：1. 选择合适的电压测量范围：根据实际需求选取合适的电压测量范围，可以是几个固定的范围或可调节的范围。

2. 选择适当的电压分压电阻：为了避免将高电压直接施加在测量电路上，通常会使用电压分压电阻将输入电压降低到安全范围内。

3. 选择合适的运算放大器：运算放大器用于放大电压信号，并将其转换为数字信号。

选择合适的运算放大器可以保证测量的准确性和稳定性。

4. 添加A/D转换器：A/D转换器将模拟电压信号转换为数字信号，以便于微处理器或显示器进行处理和显示。

5. 添加微处理器或显示器：微处理器可以对转换后的数字信号进行处理、计算和显示。

显示器可以直接显示测量结果。

原理：1. 电压分压：通过选择合适的电阻进行电压分压，将输入电压降低到运算放大器可接受的范围内。

2. 运算放大器放大：运算放大器将输入电压放大到合适的范围内，通常使用差分放大器进行放大，并通过负反馈控制放大倍数。

3. A/D转换：通过A/D转换器将模拟电压信号转换为数字信号。

A/D转换器将连续的模拟信号离散化为一系列数字值，通常使用逐次逼近型或积分型A/D转换器。

4. 数字处理和显示：微处理器对转换后的数字信号进行处理和计算，可以进行单位转换、数据平滑等操作，并将结果显示在显示器上。

总结：直流数字电压表通过电压分压、运算放大、A/D转换和数字处理等步骤，将输入的直流电压转换为数字信号，并通过显示器显示测量结果。

设计方案需要选择合适的电压测量范围、电压分压电阻、运算放大器、A/D转换器和显示器，以保证测量的准确性和稳定性。

实验四 数字电压表一、实验目的1．了解A/D 转换器的基本工作原理；2．熟悉CC14433A/D 转换器各引出端功能；3．利用CC14433A/D 转换器组装成一个量程为2V 的简易三位半直流数字电压表。

二、实验说明1．直流数字电压表是采用数字化方法测量直流电压的仪表。

如果被测量不是直流电压而是交流电压或者非电量，如温度、压力、重量、频率等。

则可通过交直流变换、频压变换或各种传感器将其转换成直流电压后再进行测量。

如数字压力表、数字电子秤、数字频率计等数字仪表，都可用数字电压表与相应的传感器构成。

本实验介绍CMOS 大规模集成电路213位A/D 转换器CC14433的工作原理及用其构成直流电压表的方法。

2．用CC14433集成A/D 转换器组成的213位数字电压表电路如图3.4.1所示。

图中各部分的功能如下： 图3.4.1 简易213位数字电压表电路图213位A/D 位转换器CC14433：将输入的模拟信号转换成数字信号。

基准电源CC1403：提供精密电压，供A/D 转换器作参考电压。

译码/驱动器CC4511：将二–十进制（BCD ）码转换成七段信号，并驱动显示器的a 、b 、c 、d 、e 、f 、g 七个发光段，推动数码管（LED ）进行显示。

显示器：将译码器输出的七段信号进行数字显示，读出A/D 转换结果。

213位是指十进制数0000~1999，所谓三位是指个位、十位、百位，其数字范围为0~9。

而所谓半位是指千位，它不能从0变化到9，而只能由0变到1，即为二值状态，所以称为半位。

（1）CC14433电路是一个低功耗的213位双积分式A/D 转换器。

它的内部逻辑电路组成框图如图3.4.2（a ）所示，其引脚图如图3.4.2（b ）所示，时钟频率f cp 与CP 0端所接电阻R c 有关，当R c =470K Ω时，f cp ≈66KHz 。

DS 1 DS 2 DS 3 DS 4DS 1DS 2DS 3DS 4U I（a ）内部逻辑电路 （b ）引脚排列图3.4.2 CC14433的内部逻辑电路A/D 转换器CC14433将模拟部分和数字部分的电路集成在同一芯片内。

电子技术课程设计报告题目名称：直流数字电压表的设计姓名：学号：班级：指导教师：目录一·摘要二·课程设计与任务要求（一）设计目的（二）设计要求三·总体设计思路与方案选择四·所用器件介绍（一）双积分MC14433功能介绍（二）MC14511B功能介绍（三）MC1413功能介绍（四）基准电源MC1403功能介绍五·设计框图与工作原理，测量电压的转换与显示原理六·数字电压表的安装调试七·元器件清单八·心得体会九·参考文献直流数字电压表一·摘要：传统的模拟指针式电压表功能单一，精度低，读数的时候也非常不方便，很容易出错。

而采用单片机的数字电压表由于测量精度高，速度快，读数时也非常的方便，抗干扰能力强等优点而被广泛应用。

数字电压表（Digital Voltmeter）简称DVM，由电阻网络（量程调整）、直流放大（运放组成）、电压极性判断、A/D转换、数码（液晶）显示等部分组成。

PZ158A系列直流数字电压表具有6½位显示，可测量0.1µV—1000V直流电压。

该表由于采用了微处理器和脉冲调宽模数转换技术，自动校零，数字模拟滤波等技术，从而赋予本表极其稳定的零位和良好的线性和抗干扰能力，本表还带有RS232C接口，可方便地与计算机系统相连接，组成数据采集系统。

采用八位VFD或LED显示，其中PZ158A/1为单量程（0.2V）VFD显示，读数清晰，光色柔和，适宜在科研、工业、国防等各种领域内使用。

本设计给出基于MC14433双积分模数转换器的一种电压测量电路。

数字电压表是采用数字化测量技术，把连续的模拟量（直流输入电压）转换成不连续、离散的数字形式并加以显示的仪表。

该系统由MC144333位半A\D转换器、MC1413七路达林顿驱动器阵列、MC4543BCD七段锁存-译码-驱动器、基准电源MC1403和共阳极LED发光数码管组成。

直流数字电压表的改装与校准直流数字电压表是一种广泛应用于电子设备和电源电路中的测量仪器。

它能够通过数字显示准确地反映被测电压的数值，提供直观、便捷的电压测量服务。

然而，由于各种原因，如量程不足、精度降低等，我们可能需要对其进行改装和校准。

本文将详细介绍如何对直流数字电压表进行改装与校准。

直流数字电压表基于模拟-数字转换器（ADC）将输入的模拟电压转换为数字信号，再通过内置的处理器和显示单元输出。

改装和校准的目的是为了改善仪表的性能，提高测量准确性和稳定性。

改装直流数字电压表需要按照以下步骤进行：（1）切断电源，将电压表外壳打开。

（2）找到ADC芯片和相关电路，确认其工作正常。

如果发现问题，需要进行修复或更换。

（3）根据改装需求，选择合适量程或精度的ADC芯片进行更换。

（4）重新装配电压表外壳，并检查是否工作正常。

完成改装后，我们需要对直流数字电压表进行校准以确保其测量准确度。

具体步骤如下：（1）将电压表与标准电压源连接，调整仪器的零点。

（2）在各个量程范围内，用标准电压源输出已知的精确电压值，观察电压表的示值误差。

（3）根据误差情况，对电压表进行修正。

如果误差较大，可能需要重新调整ADC芯片的相关参数。

（4）重复以上步骤，确保各个量程范围内的示值误差均在允许范围内。

（5）根据标准偏差设定方法，设定电压表的偏差值。

在改装和校准过程中，需要注意以下事项：（1）在打开电压表外壳时，务必切断电源，以防止意外触电。

（2）在调整ADC芯片相关参数时，需要具备一定电子技术知识和经验，以避免损坏芯片或影响测量性能。

（3）在校准过程中，需要使用高精度的标准电压源，以确保校准结果的准确性。

（4）在设定偏差值时，应根据实际应用需求和标准偏差设定方法来进行，以使电压表更好地满足使用要求。

直流数字电压表的改装与校准对其性能的提升具有重要意义。

通过改装，我们可以增加电压表的量程、提高测量精度；通过校准，我们可以确保电压表的测量准确性，满足各种实际应用需求。
