制图测绘CAD规划和大纲

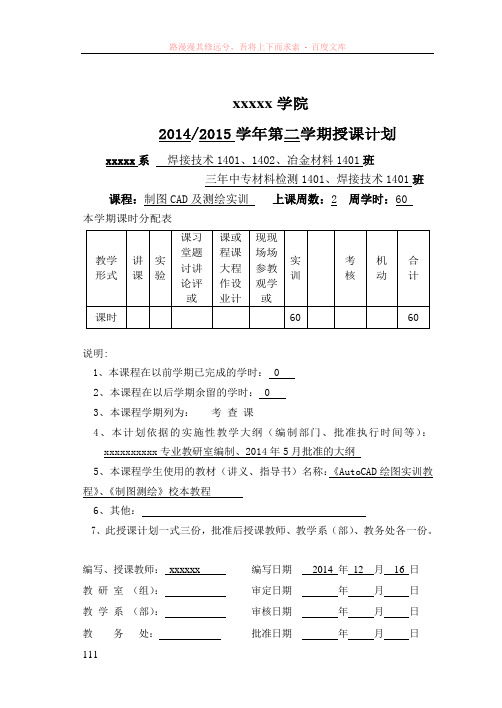

xxxxx学院2014/2015学年第二学期授课计划xxxxx系焊接技术1401、1402、冶金材料1401班三年中专材料检测1401、焊接技术1401班课程：制图CAD及测绘实训上课周数：2周学时：60本学期课时分配表教学形式讲课实验课习堂题讨讲论评或课或程课大程作设业计现现场场参教观学或实训考核机动合计课时60 60说明:1、本课程在以前学期已完成的学时： 02、本课程在以后学期余留的学时： 03、本课程学期列为：考查课4、本计划依据的实施性教学大纲（编制部门、批准执行时间等）：xxxxxxxxxx专业教研室编制、2014年5月批准的大纲5、本课程学生使用的教材（讲义、指导书）名称：《AutoCAD绘图实训教程》、《制图测绘》校本教程6、其他：7、此授课计划一式三份，批准后授课教师、教学系（部）、教务处各一份。

编写、授课教师：xxxxxx 编写日期2014 年12 月16 日教研室（组）：审定日期年月日教学系（部）：审核日期年月日教务处：批准日期年月日2014/2015学年第2 学期制图CAD及测绘实训课程授课计划授课顺序实训项目教学时数实训主要内容指导教师实训地点备注1 AutoCAD基础41.启动AutoCAD2.认识AutoCAD绘图工作界面3.掌握AutoCAD的坐标系统机房2 基本绘图与编辑61.绘制平面图形的基本方法2.三视图的绘制机房3 尺寸标注6 1．设置尺寸标注样式2．尺寸标注命令3. 编辑尺寸标注机房4 零件图的绘制41．图块的制作2．表格创建于编辑3．零件图绘制机房5 装配图绘制三维实体造型61.直接法、间接法绘制装配图2.简单的三维造型机房6 分析测绘体、选择表达方案4对学生分组定员，发放测绘体及工具，拆卸测绘体，了解测绘体的工作原理，分析每个零件的结构特点，考虑零件的表达方机房案及比例。

7 手绘零件草图10画各零件草图。

在测量尺寸、标注尺寸及公差时，每人完成一套零件草图，经教师检查并签字后，方可进行下一步工作机房8 利用CAD绘制装配图8根据零件草图画装配图，标注尺寸，写出技术要求，填写标题栏及明细表机房9 利用CAD绘制零件工作图10画零件工作图，完成测绘，最后将整套图纸按A3幅面装订成册机房10 考核 2 选择某零件图进行考核机房内蒙古机电职业技术学院制图CAD及测绘实训教学大纲课程编号：0320209课程名称：制图CAD及测绘实训学时：60适用专业：冶金与材料工程系各专业先修课程：《计算机基础》、《工程制图》一、课程的性质和任务1、性质：本课程属于专业基础课，是一门重要的必修课程。

cad制图教学大纲CAD制图教学大纲随着科技的不断发展，计算机辅助设计（Computer-Aided Design，简称CAD）在各个领域中的应用越来越广泛。

无论是建筑设计、机械制造还是电子工程，CAD都扮演着重要的角色。

因此，CAD制图的教学也变得非常重要。

本文将从基础知识、技能培养以及实践应用等方面，探讨CAD制图教学的大纲。

一、基础知识在CAD制图教学的大纲中，首先需要包含一些基础知识的学习。

学生需要了解CAD软件的基本概念、功能和特点。

他们应该熟悉不同CAD软件的界面布局，并学会使用常见的CAD工具和命令。

此外，学生还需要了解CAD制图的基本原理，例如坐标系、图层管理和尺寸标注等。

这些基础知识的学习将为学生后续的CAD制图实践打下坚实的基础。

二、技能培养除了基础知识的学习，CAD制图教学的大纲还应该注重学生的技能培养。

学生应该通过大量的练习来提高他们的CAD制图能力。

他们应该学会使用CAD软件进行二维绘图和三维建模，并能够根据设计要求完成各种制图任务。

此外，学生还应该培养良好的图纸管理能力，包括文件的命名、保存和备份等。

通过不断的实践和反复的练习，学生的CAD制图技能将得到有效的提升。

三、实践应用在CAD制图教学的大纲中，实践应用是一个非常重要的环节。

学生应该学会将所学的CAD制图技能应用到实际的项目中。

他们应该能够理解和分析设计要求，并能够根据要求进行CAD制图。

例如，在建筑设计中，学生应该能够根据建筑平面图进行建筑模型的绘制；在机械制造中，学生应该能够根据零件图进行零件的三维建模。

通过实践应用，学生将能够更好地理解CAD制图的实际应用价值，并能够更好地应对各种设计任务。

总结CAD制图教学大纲应该包含基础知识、技能培养和实践应用等方面的内容。

学生通过学习基础知识，能够了解CAD软件的基本概念和功能，并熟悉常见的CAD工具和命令。

通过技能培养，学生能够提高自己的CAD制图能力，并培养良好的图纸管理能力。
