中波数字发射机故障类型及维修分析中波数字发射机是广播电台中常用的一种设备，它能够将数字信号转化成中波信号进行广播。
在日常运行中，中波数字发射机也会遇到各种故障，影响设备的正常运行。
本文将针对中波数字发射机常见的故障类型进行分析，并提出相应的维修方法和措施。
一、中波数字发射机常见故障类型：1. 电源故障：电源故障是中波数字发射机常见的故障类型之一。
可能是电源线路故障、电源供应不足或者电源模块故障造成的。
2. 整机控制故障：整机控制系统故障可能是由于控制器故障、控制线路故障或者控制程序异常引起的。
这种故障会造成设备无法正常启动、运行或者停止。
3. 发射信号故障：发射信号故障主要是指数字信号处理部分故障，包括数字调制模块故障、数字信号处理板故障等。
这种故障会导致广播信号质量下降或者无法正常发射。
4. 散热系统故障：中波数字发射机长时间运行后会产生大量热量，如果散热系统故障会导致设备温度过高，影响设备正常运行。
5. 外设故障：外设故障可能包括外接设备故障、外部通讯故障等，这些故障会影响设备与外部设备的连接和通讯。
1. 电源故障维修：（1）检查电源线路，确保电源线路连接良好，无短路或者断路现象。
（2）检查电源输入电压，确保电源供应电压稳定在设备要求范围内。
（3）检查电源模块，如有故障需要更换或者维修。
（1）检查控制器，确保控制器工作正常。
（2）检查控制线路，排除控制线路故障。
（3）检查控制程序，如有异常需要重新加载或者修复。
（1）清洁散热风扇，确保散热风扇正常工作。
（2）检查散热风道，排除风道堵塞或者损坏现象。
（2）检查外部通讯线路，确保通讯线路连接良好。
1. 维修前必须断开电源，并对设备进行放电处理，确保人身安全和设备完整性。
2. 维修过程中要严格按照设备维修手册和维修流程进行，不得随意更换设备部件。
3. 维修后需对设备进行全面的功能测试和调试，确保设备恢复正常。
1. 定期进行设备维护保养，清洁设备内部和外部，检查散热系统和电源线路等是否存在问题。
中波数字调幅广播发射机的常见故障及维护方法发布时间：2023-03-27T07:32:41.594Z 来源：《中国科技信息》2023年第1月1期作者：卓嘎次仁央吉[导读] 本文对中波数字调幅广播发射机常见故障以及维护管理办法进行分析探讨。
卓嘎次仁央吉西藏自治区广播电视局日喀则中波转播台西藏自治区日喀则市 857000摘要：当前，在对中国数字调幅广播发射机常见故障进行检测管理过程中，技术人员需要对设备运行工控环境、运行状态进行评价评判，同时也需要对故障问题进行合理分析，建立起完整全面的管理架构、管理体系，实现对故障隐患现象的高效控制。
本文对中波数字调幅广播发射机常见故障以及维护管理办法进行分析探讨。
关键字：中波广播；发射机；故障；检修引言：现阶段，在对中波数字调幅广播发射机常见故障进行管理期间，技术人员应当尝试完善现有的管理架构，优化管理流程，对故障现象进行合理判断，建立起成熟完善的管理体系，实现对中波数字调幅广播发射系统的高效控制。
一、中波数字调幅广播发射机常见的故障现阶段发射机设备在运行过程中经常出现各种各样的故障隐患问题，导致系统的综合运行效率大幅度降低。
首先，相关发射机设备存在模块操作故障，由于其电阻过高或频繁进行插拔，导致弹簧片的弹力系数大幅度降低，出现损坏，从而无法有效实现连接控制；另外，在系统运行过程中也经常出现磁环变压器的故障隐患问题，一般情况下，中波广播发射机在运行过程中由受到外力振动影响，导致其磁环变压器运作失效，如果设备在运行期间温度升高或存在焊点开裂，会导致设备的运行受到影响；其次，设备在运行过程中也存在输出功率异常情况，进而出现频率发送与实际频率需求存在较大的差异，出现编码失误、错误的情况，从而影响信息、信号的正常发射；此外，相关系统也存在天线与网络固件的故障隐患问题，在运行过程中发射机如果存在天线故障则会存在假负载的状态，并且相关线路存在电流异常也会导致天线在运行过程中发出警报，技术人员在管理过程中需要对三次谐波进行重点监测，对其电路变化进行有效评测分析；除此之外，相关区域的保险丝存在烧毁的现象也会导致设备出现拒动、误动的情况，并且当电容存在击穿的情况也会导致区域出现电流增大或短接的现象。

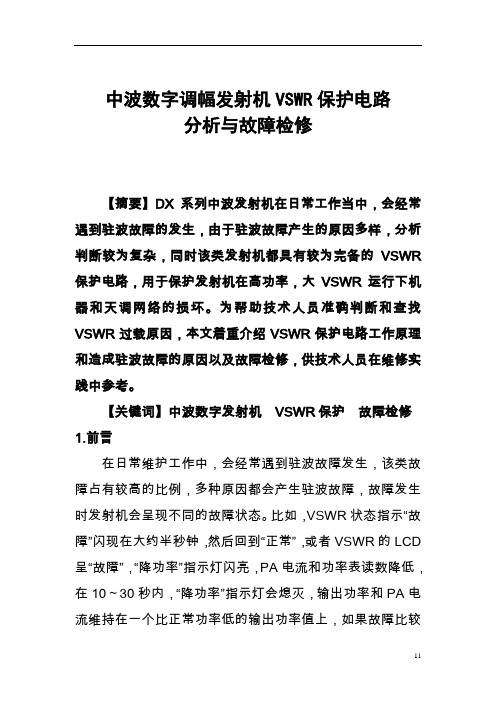

中波数字调幅发射机VSWR保护电路分析与故障检修【摘要】DX系列中波发射机在日常工作当中，会经常遇到驻波故障的发生，由于驻波故障产生的原因多样，分析判断较为复杂，同时该类发射机都具有较为完备的VSWR 保护电路，用于保护发射机在高功率，大VSWR运行下机器和天调网络的损坏。
为帮助技术人员准确判断和查找VSWR过载原因，本文着重介绍VSWR保护电路工作原理和造成驻波故障的原因以及故障检修，供技术人员在维修实践中参考。
【关键词】中波数字发射机VSWR保护故障检修1.前言在日常维护工作中，会经常遇到驻波故障发生，该类故障占有较高的比例，多种原因都会产生驻波故障，故障发生时发射机会呈现不同的故障状态。
比如，VSWR状态指示“故障”闪现在大约半秒钟，然后回到“正常”，或者VSWR的LCD 呈“故障”，“降功率”指示灯闪亮，PA电流和功率表读数降低，在10～30秒内，“降功率”指示灯会熄灭，输出功率和PA电流维持在一个比正常功率低的输出功率值上，如果故障比较严重，发射机会再低输出功率，发射机升功率按键指令无效，在这种情况下，电压驻波比故障源必须修复，才能满功率工作。
如何根据发射机所呈现不同的VSWR故障状态，查找判断驻波故障源，首先要对VSWR保护电路工作原理比较了解，然后才能进一步分析故障产生的原因，并通过长期维修实践，不断积累和归纳产生驻波故障的各种因素，从而为技术人员在检修此类故障时提供全面而准确的判断。
2.VSWR保护电路工作原理在DX系列发射机输出监测板电路中（如图所示），有2套几乎相同的电路，分别是天线驻波检测和保护电路，滤波器BPF驻波检测和保护电路。
2.1 天线VSWR保护电路分析天线VSWR保护电路在图中由天线VSWR相位检测比较器N1(LM360),VSWR触发器N3A(74HC123)及相关元件组成。
天线VSWR相位检测器包括输出检测板上的电流取样（电流取样变压器T1和电阻R1、R2），电压取样（取样分压电容C3、C4），相位幅度调节器（L9～L12）和电流取样电路中的L4，电压取样电路中的L15，相位检测器中的T2及并联谐振元件（C13、C14、C15、L51、L5、和L10）及检波二极管VD7和VD8构成。
DAM10kW数字调幅中波广播发射机故障分析及维护一、引言DAM10kW数字调幅中波广播发射机是广播电台中非常重要的设备之一。
它能够将声音信号转换成调幅的中波信号，并进行传输。
但是在长时间运行的过程中，发射机难免会出现一些故障，影响广播信号的传输质量。
对DAM10kW数字调幅中波广播发射机的故障分析及维护显得十分重要。
1. 发射机无法启动发射机无法启动可能是由于电源故障或者主控板故障引起的。
首先需要检查电源线路是否正常连接，电源开关是否关闭，电源是否正常供电。
若以上均正常，还需检查主控板是否损坏，如需更换主控板，应按照操作规程进行。
2. 发射机输出功率降低当发射机输出功率降低时，可能是由于天线系统故障或者调谐系统故障引起的。
检查天线系统，包括天线导线、线路连接是否正常，是否有损坏或者老化。
检查调谐系统，如是否需要重新调整。
3. 发射机产生噪声发射机产生噪声可能是由于连接线路故障或者射频系统故障引起的。
检查连接线路是否有短路或者接触不良的地方，及时更换损坏的线路。
进行射频系统的故障排除，如需要更换损坏的部件。
4. 其它故障发射机在运行过程中还可能出现其它故障，如频率跳变、频率不稳等。
需根据具体情况进行故障分析，并及时进行维修。
1. 定期维护为了保证发射机的正常运行，需要定期对发射机进行维护。
包括检查连接线路、调谐系统、射频系统等部件，保证其正常使用。
2. 清洁维护长时间运行后，发射机内部会积聚大量的灰尘和异物，可能导致散热不良或者连接不良。
需要定期对发射机进行清洁维护，清除积聚的灰尘和异物。
3. 机械维护发射机在运行过程中还可能产生一些机械故障，如风扇故障、传动系统故障等。
需要定期检查机械部件，保证其正常使用。
中波数字发射机故障类型及维修分析中波数字发射机是广播电台中常用的一种设备，它可以将音频信号转换成数字信号进行传输，具有传输质量高、传输距离远的优点。
在长期使用中，中波数字发射机也会出现各种故障，影响其正常工作。
本文将就中波数字发射机常见的故障类型及维修分析进行介绍。
一、故障类型及原因分析1. 信号失真中波数字发射机工作时，可能出现信号失真的情况，导致信号不清晰，影响广播效果。
信号失真可能的原因包括：- 数字发射机内部电路故障；- 传输线路连接松动或损坏；- 音频输入源出现问题。
2. 信号漂移信号漂移是指中波数字发射机在工作过程中，信号频率产生相对偏移的现象，导致信号不稳定。
信号漂移的原因可能是：- 发射机内部晶振工作不稳定；- 天线系统接地不良；- 附近有其他无线电设备干扰。
3. 发射功率不稳定发射功率不稳定会导致传输距离不确定，影响广播覆盖范围。
发射功率不稳定的原因主要包括：- 发射机内部调制电路故障；- 天线系统接触不良；- 发射机电源波动较大。
4. 整机死机整机死机指中波数字发射机在工作中突然停止工作，无法正常输出信号。
整机死机可能的原因包括：- 发射机内部主控芯片损坏；- 电源供电故障；- 冷却系统故障导致设备过热。
二、维修分析信号失真主要是由于发射机内部电路故障造成的，一般需要专业技术人员进行维修。
维修过程中需要检查电路连接是否松动或出现损坏，更换损坏的元件，保证发射机内部电路的正常工作。
信号漂移的原因较多，维修时需要逐一排查。
首先可以检查发射机内部晶振是否工作稳定，如有问题需要更换。
其次要保证天线系统接地良好，排除干扰来源。
在附近有其他无线电设备干扰时，可以尝试更换发射频率，或加强天线系统屏蔽措施。
发射功率不稳定可能与发射机内部电源波动、接触不良等问题有关。
维修时需要检查发射机电源系统，确保电源供电稳定。
同时检查天线系统，保证接触良好，电路通畅，防止功率波动。
整机死机一般会涉及到主控芯片是否损坏、电源供电是否正常等问题。
数字调幅中波广播发射机的常见故障及其检修技术黎仕超发布时间：2021-11-01T12:31:48.955Z 来源：《基层建设》2021年第19期作者：黎仕超[导读] 我国广播发射台中最核心的设备就是广播发射机，其中使用规模最广、使用数量最多的就是中波数字调幅广播发射机身份证号：46003319820416xxxx摘要：我国广播发射台中最核心的设备就是广播发射机，其中使用规模最广、使用数量最多的就是中波数字调幅广播发射机。
这种广播发射机具有良好的调频信号传播性能，对于我国广播行业的发展具有重要作用，但是这种广播发射机在实际使用时经常会出现一些故障问题，影响了广播发射机性能的正常发挥。
鉴于此，本文对中波数字调幅广播发射机的常见故障和维修的方法进行探讨，希望能为我国广播行业的稳定发展提供一些参考。
关键词：中波数字调幅；广播发射机；常见故障引言近些年来，我国信息技术得到快速发展，在各领域中都得到了广泛的应用，在广播行业信息技术的应用也缩短了中波发射机的迭代周期，而其中中波数字调幅广播发射机的发展速度最为迅猛，在我国得到了广泛的应用。
由于该发射机具有性能高、稳定性好以及自动性强等优势，与以往的发射机相比，所表现出来的性能更加平稳，故障的发生概率也得到了有效的控制。
但是在日常使用时，还是无法避免设备本身出现一些问题，从而影响了设备正常的使用。
因此，为了减少这些问题的出现，就需要日常的维修人员认真完成设备的维修工作，为设备的平稳运行打好基础，1特征及其运作原理1.1发射机的特征第一，相比于传统的音频功率发射器而言，中波发射机主要是选取数字化音频信号作为核心，通常会在放大器的末级使用高电平调幅，将设备调解器、主振作用以及射频功效进行有机结合，使其更好地调制发射机整体脉冲。
对于发射机来说最重要的就是因音频A/D和转换器这两个设备，这些设备的性能直接决定着发射机整体的功能性。
第二，立足于效率理论，发射机的效率能够达到86%，可以对设备中的电路功率进行自动化的管理，从而实现对输出功率的补偿，可以在实际运行的过程中使用能耗相对较低，但输出功率较高的放大设备，这种设备的使用还可以实现对设备输出功率的有效调节。

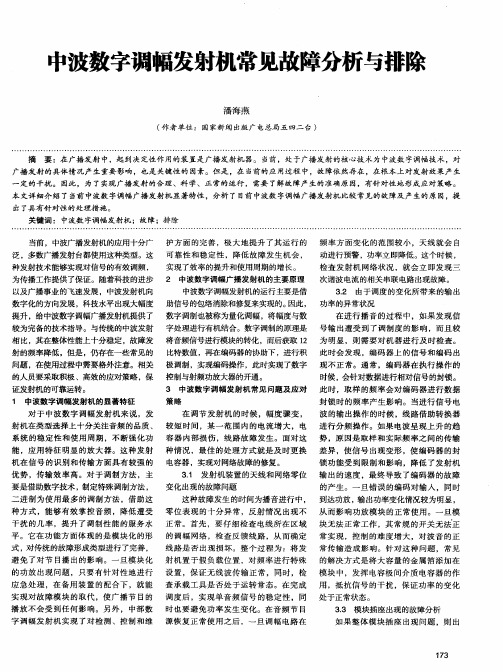

中波数字调幅发射机常见故障分析与排除摘要发射机是中波广播发射成功与否的一个关键性决定因素，对广播正常发射而言具有极其重大的影响。
现阶段，中波数字调幅是发射机的核心技术，但在实际使用过程中，其不可避免的会出现一些常见性故障，给发射机正常工作造成影响。
为保障发射机正常运行，减少故障发生，文章对中波数字条幅发射机常见故常及故障排除措施进行了重点分析。
【关键词】中波数字调幅发射机常见故障排除不可否认，逐渐趋于数字化、模块化的中波数字调幅广播发射机在现代广播发射调频信号传播中起着良好的作用，有效改善了传统发射机因功放模块问题所给广播发射造成的不利影响，同时削弱了通信中的噪声干扰，大大提高了广播发射服务水平。
但也必须承认的是，中波数字调幅发射机仍然会发生一些常规问题，需要相关人员加强解决与严格控制。
1 中波数字调幅发射机常见故障分析1.1 功放管击穿故障功放管击穿故障不仅是传统发射机经常发生的一种故障，同时也是中波数字调幅发射机使用过程中的一种常见故障。
当中波数字调幅发射机在运行过程中突然出现调幅无规律、无顺序现象，就很可能是发生了功放管击穿故障。
为进一步确认发射机是否真的发生了功放管击穿故障，可以在功放位置处利用测量仪示波器对功放装置进行全面检测。
若检测结果显示调节器内电压负载变化不正常，规律性差，且调节变化会影响开关变化，则需要通过激励方式对调节器执行进一步检测，以确定功放管是否发生击穿。
造成发射机功放管发生击穿故障的原因主要有器具使用年限长，氧化与磨损程度严重，维护措施不到位等。
1.2 发射天线与零位变化故障除了功放管击穿故障之外，发射天线与网络零位异常变化也是中波数字调幅发射机常见故障类型之一。
这种故障大多发生于播音阶段，天线反射情况与网络零位变化异常，导致播音质量下降，播音无法正常进行，是中波数字调幅发射机故障诊断与排除工作的重点对象之一。
根据历史经验总结与大量故障统计数据分析发现，造成发射天线与网络零位变化异常出现的因素主要有线路损坏、由非线性负荷产生三次谐波电流导致相关串联电路故障等。
第2期2017年1月No.2January，2017无线互联科技Wireless Internet Technology1 驻波故障研究背景在日常维护工作中，会经常遇到驻波故障发生，该类故障占有较高的比例，多种原因都会产生驻波故障，故障发生时发射机会呈现不同的故障状态。
比如，VSWR 状态指示“故障”闪现在大约半秒钟，然后回到“正常”，或者VSWR 的LCD 呈“故障”，“降功率”指示灯闪亮，PA 电流和功率表读数降低，在10～30 s 内，“降功率”指示灯会熄灭，输出功率和PA 电流维持在一个比正常功率低的输出功率值上，如果故障比较严重，发射机会再低输出功率，发射机升功率按键指令无效，在这种情况下，电压驻波比故障源必须修复，才能满功率工作。
如何根据发射机所呈现不同的VSWR 故障状态，查找判断驻波故障源，首先要对VSWR 保护电路工作原理比较了解，然后才能进一步分析故障产生的原因，并通过长期维修实践，不断积累和归纳产生驻波故障的各种因素，从而为技术人员在检修此类故障时提供全面而准确的判断。
2 VSWR保护电路工作原理如图1所示，在DX 系列发射机输出监测板电路中，有2套几乎相同的电路，分别是天线驻波检测和保护电路，滤波器BPF 驻波检测和保护电路。
2.1 天线VSWR保护电路分析天线VSWR 保护电路在图1中由天线VSWR 相位检测比较器N1（LM360)，VSWR 触发器N3A （74HC123）及相关元件组成。
天线VSWR 相位检测器包括输出检测板上的电流取样（电流取样变压器T1和电阻R 1，R 2），电压取样（取样分压电容C 3，C 4），相位幅度调节器（L 9—L 12）和电流取样电路中的L 4，电压取样电路中的L 15，相位检测器中的T2及并联谐振元件（C 13，C 14，C 15，L 51，L 5和L 10）及检波二极管VD7和VD8构成。
当天线调配正常时，RF 电压、电流取样信号等幅同相。
T2初级、次级均无电流，VD7，VD8无输出信号，当调配不当时，VD7，VD8输出一定直流信号，天线的行波系数（或驻波比）越差，其输出的直流电压越大。
相位检测比较器N1是超高速差分比较器（LM360），R 11，R 15构成分压器，电压调节范围0～3.4 V ，通常调为3 V 以上，作为设定的门限电压送到电压比较器N1的同相端，相位检测器输出的信号送到电压比较器的反相端。
当调配正常时，检测器输出电压为零或很小，N1输出TTL 高电平（3 V 以上），当失调且检测器输出电压值越过设定的门限电压时，N1输出TTL 低电平（小于0.4 V ）。
手动驻波比保护。
N1的反相端（XJ8）还有两路信号线，一路接到驻波比故障模拟，它通过S1（天线驻波比检测按钮）可以切换到5 V 电源，当作驻波比故障模拟实验时，XJ8经过S1接通5 V 电源，比较器N1输出TTL 低电平。
驻波比保护环路自检。
N1的反相端还有一路信号来自驻波比环路自测（V8回路），发射机在每次开机时，机器设有驻波比环路自检功能，自检的结果在指示单元中用“状态”发光二极管显示，绿色为正常，红色为故障。
在输出监测极上，自检的低信号使三极管V8，V9导通，将两个驻波比保护比较器的同相端拉到5V ，模拟驻波比故障。
设置驻波比自检电路的目的是一旦驻波比保护失灵，显示故障状态，从而避免危及功放模块和其他元件。
与门N2（74LS08）。
天线和滤波器各有一个相位检测器，其输出接到N2的输入端。
N2的型号是74LS08（四重2输入门），只要两个相位检测器有一个为低电平时，与门输出为低电平，该信号为功放关闭-L 信号送至调制编码器，关断所有的功率模块，这些信号发生在VSWR 检测出故障后1 ms 内。
单脉冲发生器N3。
相位检测比较器输出的信号除了这一路到与门外，同时也送出一路信号到单脉冲发生器N3A ，N3的型号为74HC123，是双可再触发单稳态多谐振荡器。
当驻波比正常时，相位比较器送出高电平，当驻波比过大时，相作者简介：卢静（1988— ），女，河南信阳，本科，助理工程师；研究方向：中波无线覆盖。
卢 静，胡文睿（河南省信阳中波转播台，河南 信阳 464000）摘 要：DX 系列中波发射机在日常工作当中，经常会发生驻波故障。
文章着重介绍VSWR 保护电路工作原理和造成驻波故障的原因以及故障检修方法，供技术人员在维修实践中参考。
关键词：中波数字发射机；VSWR 保护；故障检修中波数字调幅发射机VSWR保护电路分析与故障检修图1 输出监测板工作原理位比较器输出低电平，该下降沿触发单稳器输出脉冲，本单脉冲发生器的输出脉冲引自QQ，因此驻波比过大时，它输出负脉冲，其脉冲宽度取决于R13，C22的时间常数，本电路的输出脉冲宽度为14 ms，负脉冲送到LED板（A32）上的驻波比保护和过荷逻辑电路。
故障和过荷电路发出的VSWR关断信号和比较器输出调制编码板的信号相比慢一些，事实上在故障和过荷电路动作之前，送到调制编码板的信号已经恢复正常，每个VSWR触发器的输入都有一个RC延时电路保持调制编码板的输入为低电平，使功率模块关断1.5 ms，直到故障和过荷电路发出“功率关断”信号。
相位检测比较器外围元件的作用。
二极管VD10，VD11，VD15，VD16在瞬态保护比较器。
R-C网络（R7，L17，R10），因为发射机的输出在送到编码板的信号控制下判断很快，射频信号随之消失使驻波比过大信号很短，用一个时间常数为2.2 ms的R-C网络将VSWR过大信号延时，使输出的低电平信号时间大于1.5 ms。
原理是通过小电阻R7，鉴相器输出为C17很快充电，电容通过R10放电则较慢，使得即使鉴相器输出变低后，比较器输出保持低电平长于1.5 ms，以保证其他的保护电路正常工作。
2.2 带通滤波器驻波比保护电路带通滤波器驻波比保护电路和天线驻波比保护电路工作原理基本相同，应当说明的是，带通滤波器保护电路的取样元件的位置靠近带通滤波器，而天线VSWR的保护电路取样元件靠近阻抗微调电路。
带通滤波器VSWR电路可检测出发射机输出网络与合成器内任何地方的驻波，输出网络元件故障时，发射机会得到保护。
带通滤波器VSWR同时可检测出天线负载的变化，但是它的灵敏度设置较低，天线VSWR首先由天线VSWR电路检测出来，然后再由带通滤波器VSWR电路检测出来。
2.3 VSWR保护的判断根据上述VSWR保护电路的分析，VSWR保护是分二级保护进行的。
VSWR保护首先就是试图消除故障，通常可通过将发射机输出功率在一段时间内降到零来消除，这个零输出功率是通过调制编码器的作用将所有PA模块关闭来实现的。
在故障发生在20 ms内，发射机“喀嗒”或“砰”声，一般是注意不到的，如果VSWR故障几次都不能通过关掉PA模块在短时间内消除，发射机会降功率。
（1）第一级VSWR保护。
现象：VSWR的LCD呈“故障”闪现，载波幅度落到半功率然后回到正常功率，电波中可听到一轻微的“喀嚓”或“砰”声。
动作：这是VSWR保护的第一步，VSWR保护电路检测器在不到1 ms内检测出VSWR故障，然后将发射机射频输出关掉大约20 ms或更短。
VSWR状态指示“故障”闪现大约半秒钟，然后回到正常，如果大的VSWR条件不再存在，则不会采取下面的动作。
VSWR的LCD不会停在“故障”，是因为这不是一个严重的VSWR状态，只要这种故障的周期不到1 s，这种类型的驻波比动作会不定期地发生。
（2）第二级VSWR保护。
现象：VSWR的LCD呈“故障”，“降功率”指示灯闪亮，PA电流和功率表读数降低，在10～30s内“降功率”指示灯会熄灭，输出功率和PA电流维持在一个比正常功率低的输出值上。
动作：VSWR传感器已检测到一个严重的VSWR故障，试图用第一级驻波比保护，但是故障连续不断存在，时间超过1 s。
降功率指令发给发射机，使之维持在仍能运行的功率电平上工作。
在发出升功率指令（人为）前，功率电平会维持在那儿。
如果故障仍然存在，发射机会再降功率，而忽视升功率指令（如果这时按升功率按钮）。
这种情况下，电压驻波比故障源必须修复，否则发射机不能满功率工作。
3 VSWR故障原因与检修造成VSWR故障的原因多种多样，既有天馈系统等外界因素引起，也有发射机输出网络元件损坏等内部因素引起，另外VSWR保护电路比较器门限参数设置不当或者处于设置临界状态，也会造成VSWR故障。
所以在检修排除VSWR 故障时，做出针对性的准确判断，才能事半功倍。
3.1 可能引起天线VSWR过载的原因引起VSWR过载的原因大致有3类：一是发射机系统或天馈线系统放电引起；二是瞬变信号从天线系统反馈给发射机输出而引起；三是元器件故障造成发射机负载阻抗变化而引起。
3.1.1 引起放电的原因①真空电容器损坏：VSWR过载很可能在某一功率电平或调制下出现。
②放电球间隙放电：发射机输出网络放电间隙、天线切换装置、天调网络放电间隙、铁塔放电球和拉线绝缘子两端都可能因静态电荷积累或雷电引起放电。
静态电荷积累放电也会出现在绝缘的拉线段上，一般会出现在雷雨、风沙、积雪期间或之后。
一旦电弧出现，发射机输出功率会维持这个电弧，发射机功率断掉后，电弧会消失。
正确的安装天线系统内的排水和设置放电装置间隙能减少VSWR过载，但不能消除。
③绝缘表面的灰尘积累或潮湿（包括水雾凝结的水滴）引起耐压值降低：VSWR过载多半会出现在调制峰值。
④传输线内凝结水滴引起传输线耐压降低：如果在传输馈管内的加压气体压力下降，或其气体湿度过大时，可能引发这种情况，VSWR过载多半会出现在调制的峰值。
⑤在新系统中，元件（如电容器）或绝缘子耐压不够，或放电间隙设置太近也会引起VSWR过载。
3.1.2 瞬变信号的可能原因瞬变信号的引入通常发生在雷、雨天气以及某些情况下来自远处的闪电冲击。
雷击会导致塔内电流在传输线上[参考文献][1]张丕灶.数字式调幅中波发射机[M].厦门：厦门大学出版社，2002.[2]庄涛，卢光辉，冀晓鸽.数字调幅中波发射机故障汇编330例[M].北京：光明日报出版社，1900.[3]佚名.DCM25KW 数字循环调制中波广播发射机技术说明书[Z].哈尔滨：哈尔滨广播器材有限公司，2013.Analysis and trouble shooting of medium wave digital AM transmitter VSWR protection circuitLu Jing, Hu Wenrui（Henan Province Xinyang Medium Wave Relay Broadcast Station, Xinyang 464000, China ）Abstract: DX series medium wave transmitter in the daily work, often encounters standing wave fault. This paper mainly introduces the workingprinciple of VSWR protection circuit and the causes of standing wave fault and the trouble shooting methods, to provide some experience for technical personnel in practical maintenance.Key words: medium wave digital transmitter; VSWR protection; trouble shooting引起电流，该电流能到达相位检测器并给出电压VSWR 过载信号。
