华为UA5000_系统基本操作ISSUE1[1].0

UA5000 宽带业务开局指导1.建立业务VLAN ，管理VLAN 将IPMB上联端口加入到业务VLAN，管理VLAN中例：默认用户名root密码admin>>User name:root>>User password:UA5000>enableUA5000#configUA5000(config)#(config)#vlan 301 smart(config)#vlan 200 standard(config)#port vlan 301 0/2 0(config)#port vlan 200 0/2 02、插入单板ADMB，系统自动发现单板，根据单板对应槽位确认单板。

例：(config)#board confirm 0/153.建立虚端口（分高密版和低密版，现多为高密版）先确认版本高密版还是低密版例：(config)#dis languageLocal:Description: CHINESE SIMPLIFIEDVersion: UA5000IPMBV100R011B02D095General:Description: ENGLISH (DEFAULT LANGUAGE)Version: UA5000IPMBV100R011B02D095高密版：进入(config)#模式下备注：直接粘贴到超级终端窗口即可例：service-port vlan 301 adsl 0/15/0 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/1 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/2 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/3 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/4 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/5 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/6 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/7 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/8 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/9 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/10 vpi 0 vci 35 rx-cttr 6 tx-cttr 6 service-port vlan 301 adsl 0/15/11 vpi 0 vci 35 rx-cttr 6 tx-cttr 6 service-port vlan 301 adsl 0/15/12 vpi 0 vci 35 rx-cttr 6 tx-cttr 6 service-port vlan 301 adsl 0/15/13 vpi 0 vci 35 rx-cttr 6 tx-cttr 6 service-port vlan 301 adsl 0/15/14 vpi 0 vci 35 rx-cttr 6 tx-cttr 6 service-port vlan 301 adsl 0/15/15 vpi 0 vci 35 rx-cttr 6 tx-cttr 6低密版：进入(config)#模式下(config)#模式下例：pvc adsl 0/15/0 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/1 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/2 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/3 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/4 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/5 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/6 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/7 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6pvc adsl 0/15/8 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/9 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/10 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/11 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/12 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/13 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/14 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/15 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 64、建立限速模块。

ISSUE 固网产品课程开发室固网产品课程开发室BU000201 UA5000 系统基本操作1.0学习目标学习完本课程您应该能够!掌握系统基本配置命令!掌握系统网管配置命令参考资料!UA5000一体化接入单元操作手册(V1.11)基本命令介绍!内容1配置环境介绍!内容2基本命令介绍!内容3网管配置举例配置方式UA5000的控制台提供配置方式!串口配置方式本地远程!Telnet配置方式带内带外本地远程微机RS232串口线配置串口UA5000M O D E M维护串口P S T NU A 5000电话线路M O D E M电话网超级终端配置!打开超级终端:开始—程序—附件—通讯—超级终端—双击!设置超级终端参数:键入名称UA5000连接时使用直接连接到串口1端口设置修改为9600bit/s无流控Hypertrm.exeTelnet 配置方式(本地)UA5000服务器工作站本地运行Telnet 的计算机LAN以太网口工作站Telnet 配置方式远程带外LANWANUA5000本地局域网远端局域网本地运行Telnet 的计算机近端路由器远端路由器Telnet配置方式远程带内UA5000155M光纤ATM网LANIPOA CLIENTPVC连接本地运行Telnet的计算机命令行的模式exit enabledisablediagnoseexitm onitorexitconfigureterm inalex i tinterfaceexitinterfaceexitaps,...exit全局配置模式U A5000(config)#特权模式UA5000#普通用户模式UA5000>诊断模式UA5000(diagnose)%%监控模式UA5000(m onitor)%%(子)接口配置模式UA5000(config-if-...)#单板配置模式UA5000(config-if-...)#其它配置模式UA5000(config-if-...)#子接口配置模式UA5000(config-if-...)#sub-interfaceendexit命令行操作特征!一在线中文帮助“”UA5000(config)#?!二自动交互UA5000#config{terminal<K>}:!三历史命令敲“Ctrl+P”键重复上一条命令敲“Ctrl+O”键重复下一条命令命令行操作特征!四同时支持中英文界面UA5000#terminal language!五自动匹配功能UA5000#configure ter(按空格键)UA5000#configure ter minal!六网络测试命令ping tracert网管网管配置配置带外!步骤1设置APM 维护网口地址!步骤2设置带外路由管理!步骤3设置防火墙!步骤4增加网管工作站!如果只需要Telnet 维护的话步骤4省略LANWANUA5000本地局域网远端局域网本地运行Telnet的微机本地路由器远端路由器10.11.120.81/2210.13.1.5/2410.11.120. 110.13.1.1/24网管主机网管网管配置配置带外网管网管配置配置带外步骤1!设置APM 维护网口地址"UA5000(config)#atmlan ip-address "{ethernet,atm}:ethernet "<IP address>:10.11.120.81"<mask>:255.255.252.0"Set successfully.#查询命令"UA5000#show atmlan ip-address网管网管配置配置带外步骤2!设置带外路由"UA5000(config)#atmlan ip-route "<subnet address>:10.13.1.0"<mask>:255.255.255.0"<gateway>:10.11.120.1"Add successfully.#查询命令"UA5000#show atmlan ip-route网管网管配置配置带外步骤3!设置防火墙"3.1打开防火墙开关UA5000(config)#atmlan firewall {ethernet}:ethernetFirewall only allows connectionfrom acceptable IP,Are you sure?(y/n) [n]:y"3.2增加可接受IP 地址UA5000(config)#atmlan ip-access <start IP address>:10.13.1.1<end IP address>:10.13.1.16<mask>:255.255.255.0"3.3增加拒绝接受IP 地址UA5000(config)#atmlan ip-refuse <start IP address>:10.13.1.10<end IP address>:10.13.1.20<mask>:255.255.255.0Adding refused IP range may effect connection,Are you sure?(y/n) [n]:y网管网管配置配置带外步骤四!增加网管工作站"UA5000(config)#nms name<name>(<16 chars):huawei <ip address>:10.13.1.5<get-community>(<32 chars)[public]:public <set-community>(<32 chars)[private]:private"UA5000(config)#nms activate{<IP address>}:{<name>}(<16 chars):huawei Activate successfully.网管网管配置配置带内!步骤1设置UA5000带内网管的IP 地址!步骤2设置从UA5000到上层设备的带内网管的PVC 连接!步骤3设置从UA5000到对端设备的带内网管的路由!步骤4添加访问允许列表!步骤5增加网管工作站如果只需要Telnet 维护的话步骤5省略ATM 网155M 光纤LAN IPOA CLIENTUA5000PVC 连接网管10.15.120.1/2410.15.120.25410.13.1.5/24PVC: 0/32网管网管配置配置带内网管网管配置配置带内步骤1!设置ATM 接口IP 地址"UA5000(config)#atmlan ip-address "{ethernet,atm}:atm "<IP address>:10.15.120. 1"<mask>:255.255.252.0"Set successfully.#查询命令"UA5000#show atmlan ip-address网管网管配置配置带内步骤2!设置到对端设备的PVC 连接"UA5000(config)#atm arp "<ip>:10.15.120.254"{<vpi>}{0-255}:0"{<vci>}{32-64}:32"<FrameId/slotId/pportid>:0/12/0网管网管配置配置带内步骤3!设置路由"UA5000(config)#atmlan ip-route "<subnet address>:10.13.1.0"<mask>:255.255.255.0"<gateway>:10.15.120.254"Add successfully.#查询命令"UA5000#show atmlan ip-route网管网管配置配置带内步骤4!设置防火墙1增加可接受IP 地址UA5000(config)#atmlan ip-access <start IP address>:10.13.1.1<end IP address>:10.13.1.16<mask>:255.255.255.0Add acceptable IP addresssuccessfully.2增加拒绝接受IP 地址UA5000(config)#atmlan ip-refuse <start IP address>:10.13.1.10<end IP address>:10.13.1.20<mask>:255.255.255.0Adding refused IP range may effect connection,Are you sure?(y/n) [n]:y Add refused IP address successfully.网管网管配置配置带内步骤5!增加网管工作站"UA5000(config)#nms name <name>(<16 chars):huawei <ip address>:10.13.1.5<get-community>(<32 chars)[public]:public <set-community>(<32 chars)[private]:private "UA5000(config)#nms activate {<IP address>}:{<name>}(<16 chars):huawei设备管理!显示各槽位单板配置信息UA5000#show board 框号!显示某槽位单板信息UA5000#show board 框号/单板槽位号!某槽位单板重启UA5000(config)#board reset!复位系统UA5000#reboot!显示版本信息UA5000#show version配置数据的备份!方式一XMODEM!方式二TFTP方式2.1用网线连接PC机与APM维护网口2.2启动PC机上的tftp服务器端软件2.3使用save命令保存现有的业务配置数据2.4使用backup命令进行备份UA5000#backup"{xmodem,tftp}:tftp"<serverIP>(S):10.11.106.133"<file name>(S):huawei."…...配置数据的恢复TFTP方式!步骤1用网线连接PC机与APM维护网口!步骤2启动PC机上的tftp服务器端软件!步骤3使用load命令进行恢复!步骤4重新启动设备问题! ! ! !1远程telnet不上UA5000的可能原因有哪些2 如何查看UA5000的版本信息 3 如何查看单板的端口信息 4 请分析 save 和 backup 命令的差异华为机密 未经许可不得扩散文档密级 内部公开华为机密 未经许可不得扩散文档密级 内部公开。

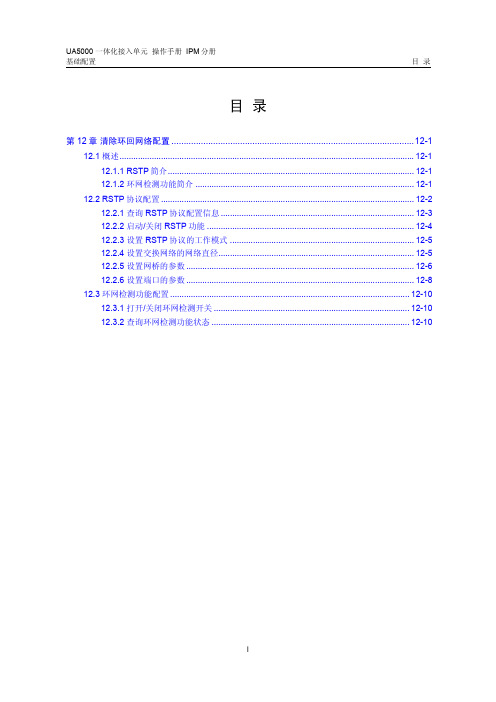

基础配置目录目录第12章清除环回网络配置...................................................................................................12-112.1 概述................................................................................................................................12-112.1.1 RSTP简介...........................................................................................................12-112.1.2 环网检测功能简介...............................................................................................12-112.2 RSTP协议配置..............................................................................................................12-212.2.1 查询RSTP协议配置信息....................................................................................12-312.2.2 启动/关闭RSTP功能..........................................................................................12-412.2.3 设置RSTP协议的工作模式................................................................................12-512.2.4 设置交换网络的网络直径.....................................................................................12-512.2.5 设置网桥的参数...................................................................................................12-612.2.6 设置端口的参数...................................................................................................12-812.3 环网检测功能配置........................................................................................................12-1012.3.1 打开/关闭环网检测开关.....................................................................................12-1012.3.2 查询环网检测功能状态......................................................................................12-10第12章清除环回网络配置12.1 概述UA5000设备通过支持RSTP协议，消除网络侧环回网络；通过开启环网检测开关，消除用户侧环回网络。

命令参考简介命令参考简介命令参考提供UA5000 一体化接入单元所有命令及其参数的查阅功能，对于不熟悉的命令可通过查阅命令参考获得相关信息。

查找某个命令的参考信息在命令参考中，单击下列某个选项卡：z单击“目录”选项卡，可按命令功能的分类，选择待查找的命令。

z单击“索引”选项卡，按字母顺序显示所有命令，可滚动该列表选择待查找的命令；或者输入待查找的命令。

z单击“搜索”选项卡，可输入待查找命令可能包含部分或全部命令字。

z在“帮助”窗口的左窗格中，单击/双击相应的命令后，在右边框中显示该命令的详细帮助信息。

查找相关命令的参考信息在命令参考的“相关命令”域中，单击呈彩色并且带下划线的命令，可查看相应命令的帮助信息。

PVM命令列表active(sdl)active configuration system pvmactive standby switchoveraddress-receive attributeaddress-send attributealarm alarmlevel pvmalarm filter alarmlevel pvm alarm filter alarmtype pvm alarm managementalarm output pvmalarm statistics period pvm alarm statistics pvm alarm statistics save pvm alarm threshold pvmarp-detect addatiati configurationaulaw setauth(h248)auth(mgcp)autosave interval pvm autosave time pvmauto-transferbackupbackup and saving backup-server pvmbasic configuration baudrate pvmbfd addbfd modifyblockboard add pvmboard bataddboard batdelboard batsetboard configuration board confirm pvm board delete pvmboard desc pvmboard prohibit pvm board reset pvmboard setboard update pvmbra circuit-testbra loop-line-testbra meter-testbra port-switch-testbra terminal-testbraport attribute batset braport attribute set braport deactive brauser addbrauser bataddbrauser batdelbrauser delbrauser modifycall-gapping timer set card configurationc-channel addc-channel deletecdicdi configurationclear alarm statistics pvm client kickoff pvmclip parametersclock configurationclock priority pvmclock source(hsl)clock source(sdl)clock source pvmcls pvmcmd 0000 pvmcmd 0001cmd 0002 pvmcmd 0003cmd 0004cmd 0005cmd 0006cmd 0007cmd 0008cmd 0009 pvmcommand mode switchover config lock pvmconfig pvmconfig unlock interval pvm crc4(edt)crc4(pvm)deactive(sdl)debugging ha pvm debugging rsa pvmdetect-group adddetect-group disable detect-group enabledetect-group modifydigitmap clear(h248)digitmap clear(mgcp)digitmap set(h248)digitmap set(mgcp)digitmap-timer(h248)digitmap-timer(mgcp)disable pvmdisplay address-receivedisplay address-senddisplay alarmdisplay alarm configuration pvm display alarm filter alarmlevel pvm display alarm filter alarmtype pvm display alarm history pvmdisplay alarm list pvmdisplay alarm statistics pvm display arp-detect configuration display arp-detect statedisplay auth(h248)display auth(mgcp)display autosave configuration pvm display backup-server pvm display baudrate pvmdisplay bfd configurationdisplay bfd statedisplay board pvmdisplay braport attributedisplay call-gapping timerdisplay calltest resultdisplay c-channel attributedisplay client pvmdisplay clip parametersdisplay clock config(hsl)display clock config(sdl)display clock manage-modedisplay clock source pvmdisplay clock state(hsl)display clock state(sdl)display clock subboard input-status display clock subboard output-status display clock subboard work-mode display config lock pvmdisplay cpu pvmdisplay current-configuration pvm display data sync state pvmdisplay detect-groupdisplay digitmap(h248)display digitmap(mgcp)display digitmap-timer(h248)display digitmap-timer(mgcp) display distribution environment info display distribution system parameter display dns statusdisplay dsp attributedisplay dsp statedisplay dsp statisticdisplay dsp statistic sharedisplay dtmf parametersdisplay e1-line statedisplay e1-physical statedisplay e2etrace attributedisplay e2etrace infodisplay emu pvmdisplay esc 4810 parameterdisplay esc alarm pvmdisplay esc environment info pvmdisplay esc powerdisplay esc system parameter pvmdisplay esl online-infodisplay esl online-statdisplay ETH0-ETH1 runstatedisplay ethoam configurationdisplay ethoam statedisplay event list pvmdisplay exchange-weight mgc-overload-control display exchange-weight mg-overload-control display fan alarm pvmdisplay fan environment info pvmdisplay fan system parameter pvmdisplay fax parametersdisplay fedisplay file-transfer attributedisplay file-transfer statedisplay frame connectdisplay frame desc pvmdisplay frame info pvmdisplay frame linkdisplay ftp pvmdisplay ftp-serverdisplay gtcstatistics statedisplay h248stackdisplay h248statisticsdisplay hdlcdisplay history-command pvm display hwcport statedisplay idle-timeout pvmdisplay if-h248 alldisplay if-h248 attributedisplay if-h248 config-consistent display if-h248 statedisplay if-mgcp alldisplay if-mgcp attributedisplay if-mgcp statedisplay if-v5 alldisplay if-v5 attributedisplay if-v5 statedisplay imodule linedisplay infolevel cli pvmdisplay infolevel syslog pvm display infoswitch cli pvmdisplay infoswitch syslog pvm display interactive pvmdisplay io-packetfile information pvm display ip addressdisplay isdn-channel attributedisplay iua-link attributedisplay iua-link statedisplay iua-link statisticsdisplay iua-linkset attributedisplay iua-linkset statedisplay iua-linkset statisticsdisplay l2ua versiondisplay language pvmdisplay license featuredisplay license infodisplay line-signaling attributedisplay link attributedisplay link statedisplay load setdisplay log memory pvmdisplay log pvmdisplay logbuffer pvmdisplay loghost list pvmdisplay macdisplay mgbrauserdisplay mgc-overload-control parameters display mgc-overload-recorddisplay mgcpstackdisplay mgcpstatisticsdisplay mgdass2userdisplay mgddiuserdisplay mgdpnssuserdisplay mg-overload-controldisplay mgprauserdisplay mgpstnuserdisplay mgr2userdisplay mg-ringmode attribute(h248) display mg-ringmode attribute(mgcp) display mg-software parameter(h248) display mg-software parameter(mgcp) display mguserdisplay mix infodisplay modem parametersdisplay mtadisplay norollback time pvmdisplay outside analog private-alarm pvm display outside digital private-alarm pvm display oversea parametersdisplay patch pvmdisplay portdisplay port attribute(ati)display port attribute(cdi)display port attribute(vfb)display port config(hsl)display port config(sdl)display port desc pvmdisplay port mode(edt)display port state(ati)display port state(cdi)display port state(esl)display port state(hsl)display port state(narrow)display port state(sdl)display port state(vfb)display port-alarm-thresholddisplay pots frame-loopline-adjust display pots loop-line-threshold display power alarm pvmdisplay power battery-test info pvm display power environment pvm display power run info pvmdisplay power system parameter pvm display power versiondisplay power-dialer-controldisplay power-statedisplay profile detaildisplay progress pvmdisplay protocol supportdisplay pstnport actual-gaindisplay pstnport attributedisplay pstnport clipdisplay pstnport dsp-gaindisplay pstnport electricdisplay pstnport kcdisplay pstnport reversepole pulse display pstnport timerdisplay pstnport vqedisplay pwbp run infodisplay pwm run infodisplay qos ipdisplay qos thresholddisplay qos vlandisplay qos-rtptestdisplay r2 profiledisplay r2 signaling-typedisplay register-signaling attribute display resource occupancy pvmdisplay resource threshold pvmdisplay ringmode attributedisplay rollback state pvmdisplay rsa local-key-pair public pvm display rsa peer-public-key pvmdisplay runmode(edt)display runmode(sdl)display runstatdisplay saved-configuration pvmdisplay sctp association statistics display sctp global statisticsdisplay sctp protocoldisplay sctp versiondisplay shdsl alarm-profile pvmdisplay snmp-agent community pvm display snmp-agent group pvmdisplay snmp-agent local-engineid pvm display snmp-agent mib-view pvm display snmp-agent remote-engineid pvm display snmp-agent sys-info pvm display snmp-agent target-host pvm display snmp-agent trap enable pvm display snmp-agent usm-user pvm display sntp statusdisplay spcdisplay ssh server status pvmdisplay ssh sftp pvmdisplay ssh user-information pvm display standalone parametersdisplay sub-boarddisplay syslog output configuration pvm display sysman firewall pvmdisplay sysman firewall snmpdisplay sysman ip-access pvmdisplay sysman ip-access snmp display sysman ip-refuse pvmdisplay sysman ip-refuse snmp display sysman mode pvmdisplay sysman pvmdisplay sysman snmpdisplay system declaration switch pvm display system handshake pvm display system mode pvmdisplay system parametersdisplay system sys-info pvmdisplay system user parameter pvm display sysuptime pvmdisplay terminal ip-address locked pvm display terminal type pvmdisplay terminal user expired-time pvm display terminal user locked pvm display terminal user pvmdisplay terminal user-profile pvmdisplay test state pvmdisplay testgroup pvmdisplay test-time-limitdisplay thresholddisplay tid-format(h248) display tid-format(mgcp) display tid-templatedisplay time dst pvmdisplay time pvmdisplay time time-stamp pvm display timeslot(hsl)display timeslot(sdl)display timezone pvmdisplay trapbuffer pvmdisplay uplink tps statedisplay up-linkport workmode display upward-bandwidth display user datadisplay user defined-ring display user-monitordisplay v5-software parameters display version(emu) pvm display version pvmdisplay virtual userdisplay working mode distribution alarmset pvm distribution buzzer pvm distribution humidity pvm distribution input pvmdistribution lampdistribution outside analog distribution outside digital distribution temperaturedns pvmdsldsl configurationdsp attributedsp loopbackdsp prohibitdsp reservedsp reserve sharedtmf parametersduplicate pvme1 port modify(hsl)e1port modify(sdl)e1port signale2etrace attributeedt configurationemu add pvmemu del pvmemu modifyenable pvmendserviceenvironment monitoring configuration environment unit configuration equipment management pvmerase flash data pvmesc 4810 pvmesc analog pvmesc battery pvmesc com pvmesc configurationesc digital pvmesc fan pvmesc power powertype pvmesl userethoam addethoam modifyevent eventlevel pvmexchange-weight mgc-overload-control exchange-weight mg-overload-control fan alarmset pvmfan frame configurationfan speed pvmfax parametersfe modefile-transfer intervalfile-transfer startflag-intervalframe add pvmframe configurationframe connectframe delete pvmframe descframe linkframe set pvmftp pvmftp-servergtcstatistics startgtcstatistics stoph248stackh248statistics clearhdlchdlc modifyhelp pvmhistory-command max-size pvm hsl configurationhwcport switchidle-timeout pvmif-h248 attributeif-mgcp attributeif-v5 attributeimpedanceinfo terminal configurationinfo-center enable pvminfo-center logbuffer pvminfo-center trapbuffer pvm infolevel cli pvminfolevel syslog pvm infoswitch cli pvminfoswitch syslog pvm interactive pvminterface e1-nmsinterface edtinterface emu pvminterface ethinterface h248interface hslinterface mgcp interface outband interface pvminterface sdl pvm interface v5interface vsqmip address pvmip modifyisdn-channel addisdn-channel deleteisdn-channel modifyiua-link addiua-link clear statistics iua-link deleteiua-link lockiua-linkset addiua-linkset clear statistics iua-linkset deleteiua-linkset modify license configuration license esnlicense serverline-signaling attribute link addlink blocklink deletelink identifylink modifyload announcementload bcmload bios pvmload cancel pvmload clear setload configuration pvmload cpld pvmload data pvmload declaration pvmload emu-program pvmload fpga pvmload language pvmload miroload niosload packetload patch pvmload power-programload profileload program pvmload r2-signaling-fileload setload tiload universal-power-protocol load voiceloading and backuplog managementlog modify pvmlog server managementloghost activate pvmloghost add pvmloghost deactivate pvmloghost delete pvmlooploopback pvmloop-line-tone checkloop-line-tone sendmac outband addmac outband modifymaintenance channel maintenance configurationmg interface configuration(h248)mg interface configuration(mgcp) mg managementmg user configurationmgbrauser addmgbrauser bataddmgbrauser batdelmgbrauser delmgbrauser modifymgc switch(h248)mgc switch(mgcp)mgc-overload-control parameters set mgcpstackmgcpstatistics clearmgdass2user addmgdass2user delmgdass2user modifymgddiuser addmgddiuser bataddmgddiuser batdelmgddiuser delmgddiuser modifymgdpnssuser addmgdpnssuser delmgdpnssuser modifymg-overload-control call-clearmg-overload-control originating-call mg-overload-control setmg-overload-control terminating-call mgprauser addmgprauser delmgprauser modifymgpstnuser addmgpstnuser bataddmgpstnuser batdelmgpstnuser delmgpstnuser modifymgr2user addmgr2user delmgr2user modifymg-ringmode add(h248)mg-ringmode add(mgcp)mg-ringmode delete(h248)mg-ringmode delete(mgcp)mg-ringmode modify(h248)mg-ringmode modify(mgcp)mg-software parameter(h248)mg-software parameter(mgcp) modem parametersmta addmta configurationmta deletemta loopbackmta modifymta resetnarrow resourcenarrow usernarrowband resources maintenance narrowband subscriber configuration narrowband subscriber maintenance narrowband subscriber management narrowband subscriber test network testnm configurationoperation user management oversea parametersparameter table configurationpatch activate pvmpatch deactivate pvmpatch delete pvmpatch managementpatch rollback pvmpatch run pvmpeer-public-key end pvmping pvmport attribute(ati)port attribute(cdi)port attribute(vfb)port desc pvmport loopback(ati)port loopback(hsl)port loopback(sdl)port loopback(vfb)port reset(ati)port reset(cdi)port reset(vfb)port-alarm-thresholdpots calltestpots circuit-testpots frame-loopline-adjust get pots frame-loopline-adjust restore pots frame-loopline-adjust set pots loop-line-testpots loop-line-threshold restore pots loop-line-threshold setpots meter-testpower batterypower battery-test pvmpower charge pvmpower configurationpower environment pvmpower module-num pvmpower module-parameter pvm power off pvmpower outside analog pvm power outside digital pvmpower supply-parameter pvm power temperature-off pvm power-dialer-control setprauser addprauser delprauser modifyprofile attributeprotocol supportpstn restartpstnport attribute batset pstnport attribute setpstnport clip batsetpstnport clip setpstnport dsp-gain batset pstnport dsp-gain setpstnport electric batsetpstnport electric setpstnport kc batsetpstnport kc setpstnport reversepole pulse batset pstnport reversepole pulse set pstnport timer batsetpstnport timer setpstnport vqe batsetpstnport vqe setpstnuser addpstnuser bataddpstnuser batdelpstnuser delpstnuser modifypublic managementpublic-key-code begin pvm public-key-code end pvmpvm port configurationpwm power addpwm power delqos configurationqos ipqos thresholdqos vlanqos-rtptestquit pvmr2 profiler2 profile configurationreboot pvmregister-signaling attribute reprovision data-usable reprovision readyreprovision rejectreprovision startreprovision switch-to new-variable reprovision verifyreset(emu) pvmreset(h248)reset(mgcp)reset(v5)reset logbuffer pvmreset trapbuffer pvmresist-emendationresource threshold pvmreturn pvmringmode addringmode deleteringmode modifyrollback management rollback pvmrsa local-key-pair create pvm rsa local-key-pair destroy pvm rsa peer-public-key pvm runmode(edt)runmode(sdl)running moderunstatsave charactsave configuration pvmsave data pvmsave pvmscroll pvmsctp clear association statistics sctp clear global statisticssctp protocolsdl configurationsdl dmm-testsdl meter-testsearch keyword pvmsecurity manager disable pvm security manager enable pvm set norollback time pvmshdsl alarm-profile add pvm shdsl alarm-profile delete pvm shdslport modify(sdl) shutdown(h248)shutdown(mgcp)shutdown(v5)sigtransigtran configurationsmart pvmsnmp-agent community pvm snmp-agent group pvmsnmp-agent local-engineid pvm snmp-agent mib-view pvm snmp-agent sys-info pvm snmp-agent target-host pvm snmp-agent trap enable pvm snmp-agent usm-user pvm sntp configurationsntp intervalsntp server addresssntp time-zonespc addspc configurationspc deletespc dsp-channelspc modifyspc releasessh configurationssh server auth-timeout pvmssh server compatible ssh1x pvm ssh server rekey-interval pvmssh sftp pvmssh user assign rsa-key pvmssh user authentication-type pvm standalone parametersstartagcswitch language-mode pvmswitch-oversyslog output pvmsysman firewall pvmsysman firewall snmpsysman ip-access pvmsysman ip-access snmpsysman ip-refuse pvmsysman ip-refuse snmpsysman mode pvmsysname pvmsystem declaration switch pvm system handshake interval pvm system handshake pvmsystem lock condition pvmsystem lock interval pvmsystem lock type pvmsystem mode pvmsystem modify logon password pvmsystem parameterssystem switch-over pvm system sys-info pvmtelnet pvmtelnet server pvmterminal debugging pvm terminal hold pvmterminal monitor pvmterminal serviceterminal type pvmterminal unlock ip-address pvm terminal unlock user pvm terminal user apdinfo pvm terminal user level pvm terminal user name pvm terminal user password pvm terminal user reenter pvm terminal user user-profile pvm terminal user-profile pvmtest pvmtest-board self-test pvmtest-bus testtestgroup clear pvmtestgroup set pvmtest-time-limit restoretest-time-limit setthreshold monitorthreshold settid-format(h248)tid-format(mgcp)tid-template addtid-template deletetid-template modifytime dst pvmtime pvmtime time-stamp pvm timezone pvmtracert pvmundo arp-detectundo bfdundo detect-groupundo e2etraceundo ethoamundo mta prohibituplink tpsup-linkport set workmode upward-bandwidthuser defined-ring modifyuser-monitor adduser-monitor deletev35 port modify(hsl)v5 interface configurationv5 interface maintenancev5 interface managementv5-software parameters modify v5-software parameters restore vfbvfb configurationvid requestvirtual user addvirtual user delvirtual user modifyworking mode31。

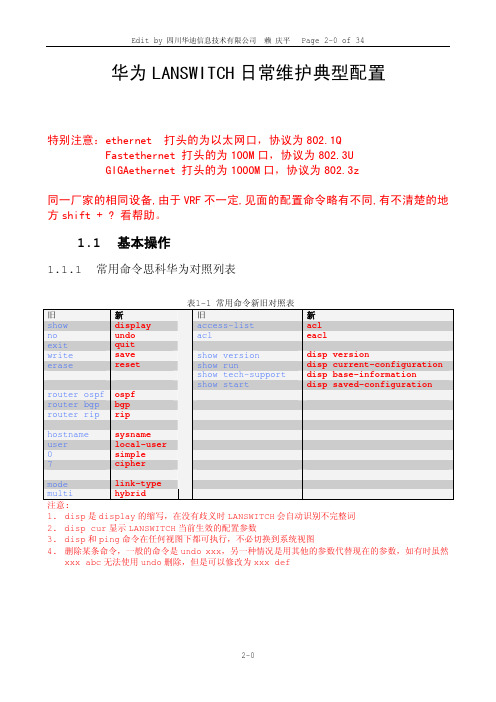

华为LANSWITCH日常维护典型配置特别注意：ethernet 打头的为以太网口，协议为802.1QFastethernet 打头的为100M口，协议为802.3UGIGAethernet 打头的为1000M口，协议为802.3z同一厂家的相同设备,由于VRF不一定,见面的配置命令略有不同,有不清楚的地方shift + ? 看帮助。

1.1 基本操作1.1.1 常用命令思科华为对照列表表1-1 常用命令新旧对照表旧新旧新show display access-list aclno undo acl eaclexit quitwrite save show version disp versionerase reset show run disp current-configurationshow tech-support disp base-informationshow start disp saved-configuration router ospf ospfrouter bgp bgprouter rip riphostname sysnameuser local-user0 simple7 ciphermode link-typemulti hybrid注意:1.disp是display的缩写，在没有歧义时LANSWITCH会自动识别不完整词2.disp cur显示LANSWITCH当前生效的配置参数3.disp和ping命令在任何视图下都可执行，不必切换到系统视图4.删除某条命令，一般的命令是undo xxx，另一种情况是用其他的参数代替现在的参数，如有时虽然xxx abc无法使用undo删除，但是可以修改为xxx def1.2 LANSWITCH配置注意事项表1-2LANSWITCH配置注意事项序号注意项目记录1 登录交换机时请注意在超级终端中流控选择“无”2 启动时按”ctrl+B”可以进入到boot menu模式3 当交换机提示”Please Press ENTER”，敲完回车后请等待一下，设备需要一定的时间才能进入到命令行界面（具体的时间试产品而定）4 进入系统视图请输入”system-view”（输入”sys”即可）5 对使用的端口、vlan、interface vlan进行详细的描述6 如果配置了telnet用户，一定要设置权限或配置super密码7 除了S6500系列，模块不可以带电插拔8 使用别的产品模块前请确认该模块是否可以混用9 配置acl时请注意掩码配置是否准确10 二层交换机配置管理IP后，请确保管理vlan包含了管理报文到达的端口11 配置完毕后请在用户视图下（即尖括号视图下）采用save命令保存配置12 请确保在设备保存配置的时候不掉电，否则可能会导致配置丢失13 如果要清除所有配置，请在用户视图下（即尖括号视图下）采用resetsaved-configuration，并重启交换机注：其他配置需注意的地方请参考每部分内容后面的注明。

5000系列操作演示一、硬件配置：1.多功能高速交换模块（FEM）：用于提供高速的数据转发和处理功能。

支持多种接口类型，包括千兆以太网、万兆以太网和光纤通信。

可根据实际需求插入不同类型的FEM模块。

2.冗余电源模块（PSM）：用于提供设备的电源备份，以确保设备在电源中断时的正常运行。

3.热插拔风扇模块（FM）：用于散热和保持设备的正常工作温度。

4.控制处理器模块（CPM）：用于管理和控制设备的各个模块，确保设备的正常运行。

二、软件功能：1.网络配置和管理：5000系列设备支持通过命令行界面（CLI）和图形用户界面（GUI）进行网络的配置和管理。

管理员可以通过配置界面轻松地设置网络参数、开启和关闭接口、管理子网、进行路由配置等操作。

2. 安全性：5000系列设备支持各种安全特性，包括访问控制列表（ACL）、虚拟专用网（VPN）、IPSec加密、防火墙等功能，保护网络免受安全威胁。

3.服务质量（QoS）：5000系列设备支持流量控制和优先级设置，确保网络中关键应用的性能，并提供带宽控制和流量监测功能。

4.路由协议：5000系列设备支持各种路由协议，包括静态路由、动态路由（如OSPF、BGP）等，以实现网络的自动化路由选择和快速故障恢复。

5. 网络扩展：5000系列设备支持网络的扩展和维护，包括虚拟局域网（VLAN）、链路聚合（LAG）和端口镜像（Port Mirroring）等功能。

三、操作演示：以下是5000系列设备的基本操作演示，包括设备的启动、登录、配置和管理。

1.设备启动：将5000系列设备连接到电源和网络，并确保连接的各模块正确安装。

按下电源按钮，设备将开始启动。

在启动过程中，可以通过连接到设备的控制台端口观察启动信息。

2.登录设备：待设备启动完毕后，使用CLI或GUI登录设备。

输入正确的用户名和密码，确认登录成功。

3.配置网络参数：使用CLI或GUI进入设备的配置界面，设置设备的IP地址、子网掩码和网关地址。

用串口线连接PVMB(窄带主控板)的COM口,设置超级终端的接口比特率为9600bit/s，进入设备User name: root（用户名）User password：admin（密码）UA5000>enableUA5000#config (进入全局模式)UA5000(config)UA5000(config)#switch language-mode (中文语言切换)UA5000(config)#frame add 0（0）(增加机框)UA5000(config)#display board 0(看不见单板则增加单板)UA5000(config)#board add 0/8 a32(ADMB) （增加单板）注:0/8为0框8槽位,除电源板和主控板以外,其他的业务板都需自行添加,添加业务单板的类型必须添加正确）UA5000(config)#board batadd 0/8 0/16 a32(ADMB) （批量增加单板，必须得你所增加的单板为同一类型的单板，一般窄带业务板为A32板，可进入批增先自行查看单板）UA5000(config)#board confirm 0/8 (确认单板)UA5000(config)#display board 0 (增加单板完毕后，用此命令查询一下状态，看看单板是否增加成功，状态是否正常）-------------------------------------------------------------------------槽号板名称状态扣板0 扣板1 在线/离线-------------------------------------------------------------------------0 PWX2 正常1 PWX2 正常234 H601PVMB 主用正常H602ETCM5 H601PVMB 备用正常H602ETCM67 A32 正常8 A32 正常9 A32 正常10 A32 正常11 A32 正常12 A32 正常13 A32 正常14 A32 正常1516---- 任意键继续显示( 'Q' 键退出) ----UA5000(config)#board delete 0/8(单板删除，如果单板出现不正常，然后重新添加单板，确认单板，单板状态恢复正常）UA5000(config)#hostname (根据局方要求,进行设备更名)注:以上为UA5000的基本配置单板升级UA5000(config)#display language (查看版本) （下面显示为单板版本信息，如版本信息和华为要求的版本不同的话，就要进入单板升级）UA5000(config)#display language本地语种:语种名称: 简体中文(默认语种)版本信息: PVMV100R013B02D098通用语种:语种名称: 英文(默认语种)版本信息: PVMV100R013B02D098单板升级准备连接单板串口同时网线连接主控板最上面那个维护网口，通过超级终端登录单板首先用命令UA5000(config)#interface outband 进入单板然后再用命令UA5000(config)#display ip addressUA5000(interface-outband)#display ip address带外网管:IP地址...............: 192.168.10.2子网掩码.............: 255.255.255.0网关.................: 192.168.10.1MAC索引..............: 1MAC地址..............: 00-E0-FC-CF-3F-E2VlanID...............: --查看单板的IP地址然后把tftp32的地址（也就是电脑网卡地址）设置和单板的IP地址同一网段，tftp32的路径设置正确路径设置为解压出来的版本文件的路径，建议最好将tftp32放在和版本文件一个文件夹，就不需要设置路径，电脑网卡地址设置正确后，就可以进行单板升级单板升级的升级文件都有先后顺序，bootrom，Base BIOS,cpld,voice这些都有先后顺序，我会给大家一个升级版本指导书，请大家一定按照升级指导书一步步进入单板升级一般宽窄带主控板都会配带二块，支持主备倒换，二块主控板都要进行升级和打补丁，一块升级完毕后可以将主控板单板拔出，再用同样的方法升级另外一块主控板也可以用维护命令UA5000(config)# display version 0/4 (0/5) 查看版本的基本信息，相比display language 而言，本命令的显示的参数更加详细详细如下：UA5000(config)#display version 0/5---------------------------------------Pcb Version: H601PVMB VER.CBase Bios Version: 348Extend Bios Version: 346Software Version: PVMV100R013CPLD Version: 201FPGA Version: 312NOD V ersion: 110Encrypt Nios Version: 202---------------------------------------SubBoard[0] :Miro Version: v5_04_7_8_2---------------------------------------SubBoard[1] : ----------------------------------------主控板打补丁介绍：主控板进行升级后，还需要打补丁，不同的补丁来表现语音不同的功能，所以必务对主控板进行打补丁，开局之前须向成都华为办申请局点的版本和补丁版本申请书都有固定的模板，我会发给大家，一般华为办给出的版本形式，都以版本号+补丁号的形势发放以PVMV100R013B02D098sp08 为例，PVMV100R013B02D098为版本号，sp08为补丁号，请大家注意打补丁准备：也用tftp32完全，但网口要改变，请使用主控板下面那个维护网口（ETH1）对设备进行打补丁先用UA5000(config)#interface eth （进入ETH口）UA5000(interface-eth)#display ip address （查看该接口的IP地址）然后对着该接口的IP地址设置TFTP32的地址，要求也是同一网段，路径也要改对，接着就可以对单板打补丁了，升级补丁可以在一块主控板上面升级备板的补丁，但前面单板升板的模式就按照一块一块逐一的升级，一般的模式就一块单板升级完全进行补丁升级，建议打补丁单板也逐一进行，升级的补丁的步骤：（以PVMV100R013B02D098为例）步骤1 查看补丁8是否存在，及补丁状态：UA5000(config)#display patch 8 active / standby（主控板/备用主控板）同时可以查看其它补丁是否正常：UA5000(config)#display patch all active / standby步骤2 如果补丁8存在，则删除补丁8：（注：如果在步骤1中发现补丁8不存在，则直接进行步骤3）UA5000(config)#patch delete 8 active / standby步骤3 加载补丁8：UA5000(config)#load patch tftp ServerIpAddress<I> FileName<S> active / standby步骤4 查看补丁8是否加上：UA5000(config)#display patch 8 active / standby步骤5 加载成功后激活补丁8：UA5000(config)#patch activate 8 active / standbyPatch operation executed successfully步骤6 激活成功后运行补丁8：UA5000(config)#patch run 8 active / standby步骤7 加载本地语种的多语种文件UA5000(config)#load language local tftp ServerIpAddress<I> infochn.res active/standby步骤8 加载通用语种的多语种文件UA5000(config)#load language general tftp ServerIpAddress<I> infoeng.res active/standby步骤9 加载配套语音文件：UA5000(config) #load voice tftpServerIpAddress<I> FileName<S> active/standby （这里filname 是指的语音文件，由于有多个语音文件，要将每个声音文件都打上去）步骤10 执行save操作，保存数据：UA5000(config)#save步骤11 复位系统：UA5000(config)# reboot system安装正确性检查步骤1 请按照下面的步骤检查补丁是否安装成功。

UA5000一体化接入单元简介作者：黄雪梅来源：《中小企业管理与科技·下旬刊》2011年第05期摘要：本文介绍了作者日常维护的华为UA5000设备的功能、硬件结构和组网应用。

关健词：UA5000 硬件结构组网1 UA5000功能、可靠性及网管系统随着用户对电信业务的需求与日俱增，提供大容量、高速率、高质量的综合业务成为接入网发展的方向。

华为公司推出适合下一代网络发展的综合接入平台UA5000一体化接入单元（简称UA5000）顺应了接入网发展的方向，提供高密度、高速率、高质量的数据、视频、话音和多媒体业务，以适应未来NGN网络的发展。

1.1 业务功能1.1.1 语音业务PSTN语音业务特性如下：支持模拟用户和用户交换机的接入。

支持虚拟用户交换机业务等新业务，以及各种附加业务。

支持各种N-ISDN业务及ISDN补充业务。

1.1.2 下一代语音业务支持IP接口、V5接口上行。

使用IP接口上行时，提供IP语音业务如下：POTS用户的VoIP（Voice over IP）业务ISDN BRI、PRI用户的VoIP业务1.1.3 宽带业务UA5000提供了全面的宽窄带专线接入功能，以满足企业和集团用户的专线租用需求。

①高密度用户线接入提供高密度用户线接入能力。

UA5000单柜支持的最大接入能力为：1984线窄带用户992线宽带用户992线宽/窄带综合业务②多业务接入平台支持的业务接口类型如下所示：窄带业务接口：POTS、ISDN BRI、ISDN PRIxDSL接口：ADSL、ADSL2+、VDSL等以太网接口：GE、FE③宽带视频业务当系统采用IP上行时，UA5000支持组播协议和可控组播，提供全面的视频业务支撑能力。

1.2 可靠性UA5000从系统设计、单板设计到软件设计等各个环节都充分考虑了系统的高可靠性。

1.2.1 硬件可靠性设计一次电源、二次电源冗余设计，负荷分担，具备实时监控和报警功能。
