华为SDH操作维护培训教材61页PPT

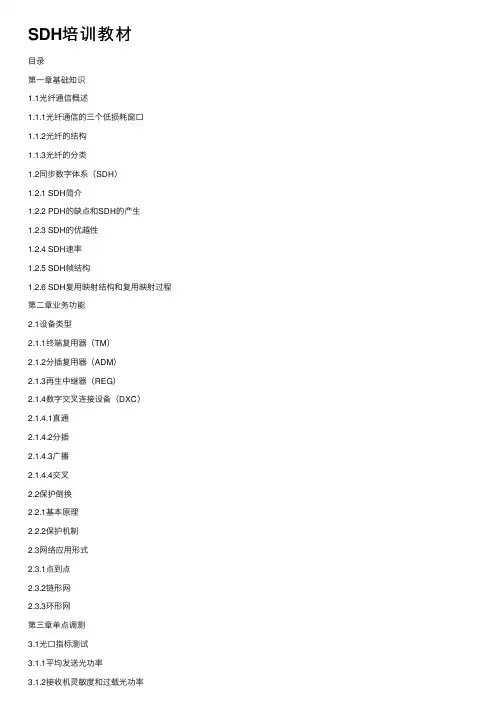

SDH培训教材⽬录第⼀章基础知识1.1光纤通信概述1.1.1光纤通信的三个低损耗窗⼝1.1.2光纤的结构1.1.3光纤的分类1.2同步数字体系（SDH）1.2.1 SDH简介1.2.2 PDH的缺点和SDH的产⽣1.2.3 SDH的优越性1.2.4 SDH速率1.2.5 SDH帧结构1.2.6 SDH复⽤映射结构和复⽤映射过程第⼆章业务功能2.1设备类型2.1.1终端复⽤器（TM）2.1.2分插复⽤器（ADM）2.1.3再⽣中继器（REG）2.1.4数字交叉连接设备（DXC）2.1.4.1直通2.1.4.2分插2.1.4.3⼴播2.1.4.4交叉2.2保护倒换2.2.1基本原理2.2.2保护机制2.3⽹络应⽤形式2.3.1点到点2.3.2链形⽹2.3.3环形⽹第三章单点调测3.1光⼝指标测试3.1.1平均发送光功率3.1.2接收机灵敏度和过载光功率3.1.3平均接收光功率3.1.4光输⼊⼝允许频偏和输出⼝AIS信号⽐特率3.2电接⼝测试3.3抖动测试3.3.1复⽤设备和交叉连接设备STM-N⼝输出抖动产⽣3.3.2 SDH输⼊⼝抖动和漂移容限3.3.3 PDH⽀路⼝映射抖动3.3.4 PDH⽀路⼝结合抖动3.3.5 PDH输⼊⼝抖动和漂移容限3.3.6 SDH设备STM-N⽹络⼝输出抖动3.3.7再⽣中继器抖动传递特性3.4时钟性能测试3.5公务电话⾃检3.6设备⾃环测试第四章系统联调4.1连通光路4.2公务电话检查4.3业务检查4.4保护功能检查4.5时钟源检查4.6性能检查4.7⽹管功能检查附录A ITU-T有关SDH的建议附录B 逻辑⼦⽹及其保护附录C 名词解释附录D 缩略语第⼀章基础知识1.1光纤通信概述光纤即光导纤维的简称。

光纤通信是以光信号为载体，光导纤维为传输介质的⼀种通信⽅式。

由于光纤通信具有传输频带宽、通信容量⼤、损耗低、不受电磁⼲扰等⼀系列优点，光纤通信技术近年来得到飞速发展。

移动通信维护手册华为传输S D H设备维护分册-故障处理版本号：1.0.02013-8-12发布2013-8-12实施目录1、APS_FAIL----------保护倒换失败指示 (5)2、APS_INDI----------保护倒换指示 (5)3、APS_PARA_ERR----------复用段节点参数校验失败告警 (6)4、A_LOC----------上路总线时钟丢失 (6)5、A_LO_J1----------上路信号J1信号丢失 (7)6、AU_AIS---------- AU告警指示 (7)7、AU_AIS_C----------级联单元业务全1 (8)8、AU_LOP---------- AU指针丢失 (8)9、AU_LOP_C----------级联指针丢失 (8)10、B1B_EXC----------每秒有B1误码帧数过限 (9)11、B1_EXC----------再生段（B1）误码过量 (9)12、B2_EXC----------复用段（B2）误码过量 (10)13、B3_EXC----------高阶通道（B3）误码过量 (11)14、B1_SD----------再生段（B1）信号劣化 (11)15、B2_SD----------复用段（B2）信号劣化 (12)16、B3_SD----------复用段（B3）信号劣化 (12)17、BD_STATUS----------单板不在位告警 (12)18、BIP_EXC---------- BIP误码过量 (13)19、BIP_SD---------- BIP信号劣化 (14)20、BUF_ERR----------单板缓冲区错误 (14)21、BUS_LOC----------总线下时钟丢失 (14)22、C4_R_LAISD----------下路140M信号AIS (15)23、C4_T_LAISD----------上路140M信号AIS (15)24、CC_LOC----------连续性检测时信号丢失 (16)25、CFG_OVFLOW----------配置溢出 (16)26、COMMUN_FAIL----------单板串口通信失效 (17)27、CONF_DATA_LOS----------配置数据丢失 (17)28、COOL_CUR_OVER----------冷却电流过限 (18)29、DATA_DIFFER----------保存数据与当前配置数据不一致 (18)30、DBMS_ERROR----------数据库错误 (19)31、DBMS_PROTECT_MODE----------数据库处于保护模式 (19)32、D_LO_J1----------下路总线JI失锁 (19)33、DOWN_E1_AIS----------2M下路信号告警指示 (20)34、E1_LOS----------2M线路信号丢失指示 (20)35、ETH_LOS----------以太网端口连接丢失 (21)36、EXER_FAIL----------练习倒换失败 (21)37、EXT_LOS----------接口外部信号丢失 (22)38、EXT_SYNC_LOS----------外部时钟源丢失 (22)39、FAN_FAIL----------风扇故障 (22)40、FI_FAIL---------- F口通信失败 (23)41、FPGA_ABN---------- FPGA状态异常 (23)42、HARD_BAD----------硬件故障 (24)43、HCS----------可校正的信元头错误 (24)44、HPAD_CROSSTR----------高阶通道适配性能越限 (25)45、HP_CROSSTR----------高阶通道性能越限 (25)46、HP_D_J1_LOS----------下路J1信号丢失 (26)47、HP_LOM----------支路单元复帧丢失 (26)48、HP_LOM_C----------虚级联复帧丢失 (26)49、HP_J1_LOL----------高阶通道追踪识别符失锁 (27)50、HP_RDI----------高阶通道远端接收失效指示 (27)51、HP_REI----------高阶通道远端误码指示 (28)52、HP_R_FIFO----------高阶通道接收侧FIFO溢出 (28)53、HP_R_LOP----------下路指针丢失 (29)54、HP_SLM----------高阶通道信号标记失配 (29)55、HP_TIM----------高阶通道追踪识别符失配 (30)56、HP_T_FIFO----------高阶通道发送侧FIFO溢出 (30)57、HP_UATEVENT----------高阶通道不可用时间事件 (31)58、HP_UNEQ----------高阶通道未装载 (31)59、ILL_MFI----------虚级联复帧指示非法 (32)60、ILL_SQ----------虚级联序列指示非法 (32)61、IN_PWR_ABN----------输入功率异常 (32)62、IN_PWR_FAIL----------无输入功率 (33)63、IN_PWR_HIGH----------输入功率过高 (33)64、J0_MM----------追踪识别符失配 (34)65、K1_K2_M---------- K1/K2字节失配 (34)66、K2_M---------- K2字节失配 (34)67、LCD----------信元头丢失 (35)68、LOCK_CUR_FAIL----------工作电流锁定失效 (35)69、LOOP_ALM----------环回告警 (36)70、LP_AIS----------低阶通道告警指示 (36)71、LP_CROSSTR----------低阶通道性能越限 (37)72、LP_RDI----------低阶通道远端接收失效指示 (37)73、LP_RFI----------低阶通道远端失效指示 (38)74、LP_R_FIFO----------低阶通道接收侧FIFO溢出 (38)75、LP_SIZE_ERR---------- TU规格错误 (39)76、LP_SLM----------低阶通道信号标记失 (39)77、LP_TIM----------低阶通道追踪识别符失配 (40)78、LP_T_FIFO----------低阶通道发送侧FIFO溢出 (40)79、LP_UATEVENT----------低阶通道不可用时间事件 (41)80、LP_UNEQ----------低阶通道未装载 (41)81、LSR_WILL_DIE----------激光器寿命即将终止 (42)82、LTI----------同步源丢失 (42)83、MAIL_ERR----------邮箱通信错误 (43)84、MEM_ERR----------内存错 (43)85、MSAD_CROSSTR----------复用段适配性能越限 (43)86、MSP_INFO_LOSS----------复用段节点参数丢失 (44)87、MS_AIS----------复用段告警指示 (44)88、MS_CROSSTR----------复用段告警指示 (45)89、MS_RDI----------复用段远端接收失效指示 (45)90、MS_REI----------复用段远端误码指示 (46)91、MS_UATEVENT----------复用段不可用时间事件 (46)92、M_S_SW----------主备板倒换 (47)93、N1_AIS---------- TCM检测告警 (47)94、NESTATE_INSTALL----------网元处于安装态 (48)95、NEW_POINTER----------收到新指针 (48)96、NE_SF_LOST----------缺少一套主机软件 (49)97、NO_BD_PARA----------单板参数未设置 (49)98、NO_BD_SOFT----------单板无软件 (50)99、OCD----------信元头失步 (50)100、OTH_BD_STATUS----------另一块板状态变化 (51)101、OUT_PWR_ABN----------输出功率异常 (51)102、POWER_FAIL----------电源故障 (52)103、PS----------保护倒换指示 (52)104、PWR_MAJ_ALM----------严重欠/过压 (53)105、PWR_MIN_ALM----------一般欠/过压 (53)106、P_AIS---------- PDH接口信号告警指示 (54)107、P_LOC---------- PDH接口信号输入时钟丢失 (54)108、P_LOS---------- PDH接口信号丢失 (54)109、RAM_ERR----------内存读写错 (55)110、RAM_LOC----------开销处理器RAM时钟丢失 (56)111、RECEIVE_ERR----------接受配置出错 (56)112、RELAY_ALARM----------继电器告警 (57)113、RP_LOC----------接收锁相环时钟丢失 (57)114、RR_LOC----------线路接收参考时钟丢失 (58)115、RS_CROSSTR----------再生段性能越限 (58)116、RS_UATEVENT----------再生段不可用时间事件 (59)117、R_APS---------- K1/K2字节接收失败 (59)118、R_FIFO_E----------接收FIFO溢出 (60)119、R_F_RST----------接收FIFO复位 (60)120、R_LOF----------接收线路侧帧丢失 (60)121、R_LOS----------接收线路侧信号丢失 (61)122、R_OOF----------接收线路侧帧失步 (61)123、R_S_ERR----------接收信号错误 (62)124、S1_SYN_CHANGE---------- S1字节模式下时钟源发生倒换 (62)125、SECU_ALM----------安全告警 (63)126、SL4_ALM---------- SL4板其他告警 (63)127、STM_ERR----------线路STM配置方式错误 (64)128、SUBCARD_ABN----------子卡不在位 (64)129、SYNC_C_LOS----------同步源级别丢失 (65)130、SYN_BAD----------同步源劣化 (65)131、T1_S_F_OU----------第一个发送FIFO溢出 (66)132、TAIP_LOC----------告警串口发送时钟丢失 (66)133、TEMP_ALARM----------温度告警 (67)134、TEMP_OVER----------工作温度过限 (67)135、TEM_HA----------激光器温度过高 (67)136、TEM_LA----------激光器温度过低激光器温度过低 (68)137、TF----------激光器发送失效 (68)138、TP_LOC----------发送锁相环时钟丢失 (69)139、TR_LOC----------线路发送参考时钟丢失 (69)140、TU_AIS----------U告警指示 (70)141、TU_LOP---------- TU指针丢失 (70)142、T_ALOS----------2M接口模拟信号丢失 (71)143、T_DLOS----------2M接口数字信号丢失 (71)144、T_FIFO_E----------发送FIFO溢出 (72)145、T_F_RST----------发送FIFO复位 (72)146、T_LOC----------发送线路侧无时钟 (73)147、T_LOS----------发送线路侧无信号输入 (73)148、T_LOTC----------2M接口发送时钟丢失 (74)149、T_LOXC----------2M接口外时钟丢失 (74)150、T_TDM----------2M接口发送驱动设备错 (74)151、UHCS----------不可校正的信元头错误 (75)152、UP_E1_AIS----------2M上信号告警指示 (75)153、VCXO_LOC----------压控晶体时钟丢失 (76)154、VC_AIS---------- VC告警指示信号 (76)155、VC_RDI---------- VC远端缺陷指示 (77)156、VER_MISMATCH----------版本错误 (77)157、VP_AIS---------- VP告警指示信号 (78)158、VP_RDI---------- VP远端缺陷指示 (78)159、WORK_CUR_OVER----------工作电流过限 (79)160、WRG_BD_TYPE----------所插板类型错误 (79)161、W_R_FAILURE----------写读单板芯片寄存器失败 (80)TU_AIS_VC12----------VC12级别的TU告警提示，当业务配置错误，对端站对应通道失败，交叉板故障等，会产生次告警。

设备声音告警检查在日常维护中，设备的告警声通常比其他告警更容易引起维护人员的注意，因此在日常维护中必须保持该告警来源的通畅。

定期检查机柜上的“MUTE”开关，正常情况应置于“ON”态。

定期检查设备SCC板上的“ALC”开关，看其是否拨到向上的位置。

如果告警外接到集中告警控制系统，则定期检查该系统上的开关或接线是否正常。

检查的周期为每天一次。

机柜指示灯观察设备维护人员主要通过告警指示灯来获得告警信息，因此在日常维护中，要时刻关注告警灯的闪烁情况，据此来初步判断设备是否正常工作。

首先从整体上观察设备是否有高级别（紧急和主要）告警，可观察机柜顶部的告警指示灯来获得。

在机柜顶上，有红、黄、绿三个不同颜色的指示灯。

表4-1为机柜顶上红、黄、绿三个指示灯表示的含义。

表4-1机柜顶指示灯及含义告警信号是由主控板通过电源告警线送至柜顶。

注意告警的级别可通过网管更改。

应每天查看机柜指示灯的状态，发现有红、黄灯亮,应及时通知中心站的网管人员，并进一步查看电路板指示灯。

在设备没有异常和无告警的情况下，柜顶指示灯应该仅有绿灯亮。

电路板指示灯观察只观察机柜顶部的告警指示灯，可能会漏过设备的次要告警（发生次要告警时机柜顶部指示灯不亮），而次要告警往往预示着本端设备的故障隐患，或对端设备存在故障，不可轻视。

因此，在观察了机柜顶部告警指示后，还需观察设备各电路板告警指示灯的闪烁情况。

插在OptiX 2500+设备子架接线区的电路板，除BPA/BA2板只有1个双色指示灯外，其它电路板的拉手条上都有一个红灯和一个绿灯。

设备正常运行时，各电路板应该只有运行灯（绿灯）在正常闪烁（2秒闪烁1次），不应有告警灯（红灯）闪烁。

电路板指示灯的状态如表4-2所示。

表4-2OptiX 2500+电路板指示灯状态运行灯每4秒钟闪烁一次是一个不容易察觉的危险状态。

某些电路板处在该状态，会导致保护倒换协议无法正常启动，此时网管上该板为“不在位”状态。

解决方法：复位电路板或将该板插拔一下。
