电磁兼容设计、测试与整改对策高级研修班

电磁兼容故障诊断与整改电磁兼容故障诊断与整改是一项复杂的系统工程，主要表现在其故障现象多样，产品的电气、结构、材料、设计等诸多影响因素互相关联，整改手段差异性很大，对技术人员能力要求较高，所以需要丰盛的设计阅历和良好的测试能力作为保证。

往往结果就是很小的一个因素，但需要经受蜿蜒的过程。

电磁兼容的整改有其客观逻辑可循，欲速则不达，这就要求技术人员除具有多方面的阅历堆积之外，必需有信念，更耐烦，能精心，多思量，重沟通，使得每胜利的整改实践都会留下宝贵的阅历。

这里从四个阶段简述故障诊断与整改的完整过程。

一、确认现象按照电磁兼容测试的结果，对故障现象举行核实和确认，为随后的故障诊断分析打下坚实基础。

这个环节很重要，技术人员不能忽视每一个详情，包括测试的图 / 表、测试配置 / 布置的照片、测试过程的记录、浮现故障时的工况，以及实验过程中浮现的其它现象。

避开因为测试配置 / 布置不合理、测试状态设置不对等人为因素，将不正确的实验结果当作故障举行处理，耗时误工。

另外，在可能的状况下，复现一下故障现象（许多时候是很难复现的），补充一些详情。

这一阶段可以保证有的放矢，避开盲目动手，徒劳无功。

二、诊断分析确认现象之后，即转入诊断分析阶段，这是整改对策实施的前提。

首先从接地、屏蔽和滤波几方面向产品的壳体屏蔽、电源 / 信号端口的接地 / 滤波，以及测试布置中的接地状况举行排查，查找是否有显然的电气布置错误，或者显然的设计缺陷，排解这些自不待言的影响因素，避开想固然的实行整改措施。

在实践中，有过类似的许多，折腾了大半天，才“偶然”发觉是一个接口衔接松动，或者接地方式不对，事实上根本不用去举行那么多的整改工作的。

排解显然因素后，才进入真正的整改环节。

电磁兼容问题离不开干扰第1页共3页。

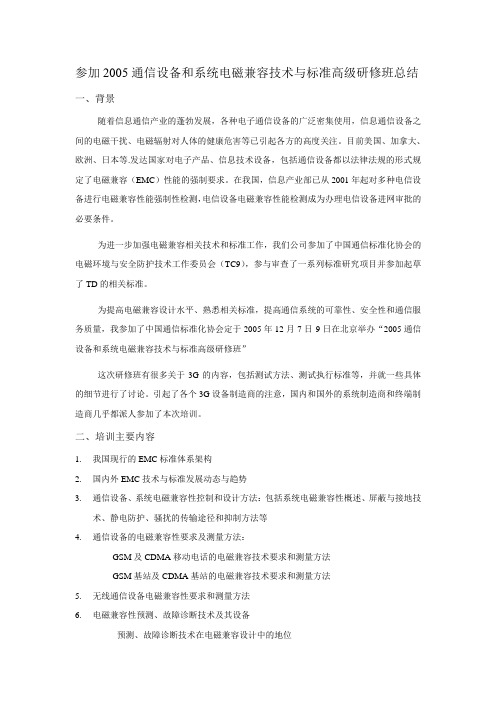

参加2005通信设备和系统电磁兼容技术与标准高级研修班总结一、背景随着信息通信产业的蓬勃发展，各种电子通信设备的广泛密集使用，信息通信设备之间的电磁干扰、电磁辐射对人体的健康危害等已引起各方的高度关注。

目前美国、加拿大、欧洲、日本等.发达国家对电子产品、信息技术设备，包括通信设备都以法律法规的形式规定了电磁兼容（EMC）性能的强制要求。

在我国，信息产业部已从2001年起对多种电信设备进行电磁兼容性能强制性检测，电信设备电磁兼容性能检测成为办理电信设备进网审批的必要条件。

为进一步加强电磁兼容相关技术和标准工作，我们公司参加了中国通信标准化协会的电磁环境与安全防护技术工作委员会（TC9），参与审查了一系列标准研究项目并参加起草了TD的相关标准。

为提高电磁兼容设计水平、熟悉相关标准，提高通信系统的可靠性、安全性和通信服务质量，我参加了中国通信标准化协会定于2005年12月7日-9日在北京举办“2005通信设备和系统电磁兼容技术与标准高级研修班”这次研修班有很多关于3G的内容，包括测试方法、测试执行标准等，并就一些具体的细节进行了讨论。

引起了各个3G设备制造商的注意，国内和国外的系统制造商和终端制造商几乎都派人参加了本次培训。

二、培训主要内容1.我国现行的EMC标准体系架构2.国内外EMC技术与标准发展动态与趋势3.通信设备、系统电磁兼容性控制和设计方法：包括系统电磁兼容性概述、屏蔽与接地技术、静电防护、骚扰的传输途径和抑制方法等4.通信设备的电磁兼容性要求及测量方法：GSM及CDMA移动电话的电磁兼容技术要求和测量方法GSM基站及CDMA基站的电磁兼容技术要求和测量方法5.无线通信设备电磁兼容性要求和测量方法6.电磁兼容性预测、故障诊断技术及其设备预测、故障诊断技术在电磁兼容设计中的地位故障诊断技术预测试设备的组成和预测试方法7.电磁兼容规范及相关认证如何进行电磁兼容试验3C认证检测中常见的电磁兼容问题与对策通信设备入网认证检测中常见的电磁兼容问题与对策三、主要收获通过富有经验的讲师进行讲解和讨论，在以下几个方面颇有收获：●进一步了解我国EMC标准体系及国际上相关EMC标准的发展动态，ITU-T StudyGroup 5的研究课题以及CISPR22最新版的修正案。

电磁兼容整改措施概述及解释说明1. 引言1.1 概述电磁兼容（Electromagnetic Compatibility，简称EMC）是指在复杂电磁环境下，各种电子设备和系统能够正常工作，并且不会对周围环境和其他设备产生不可接受的干扰。

随着科技的快速发展和广泛应用，电磁兼容性问题日益突出，给人们的日常生活、工业生产以及航空航天等领域带来了许多挑战。

1.2 文章结构本文主要分为五个部分。

首先，在引言中将介绍电磁兼容整改措施的概述以及文章的结构；其次，在第二部分中阐述了电磁兼容整改措施的解释说明，包括对电磁兼容概念进行解释、分析电磁干扰问题产生原因以及为何需要采取整改措施；第三部分将对电磁兼容整改措施进行分类和方法论述，涉及线缆布置与屏蔽处理相关措施、地线设计和接地处理相关措施以及EMI滤波器和抑制器的应用措施；第四部分将通过具体案例，提供电磁兼容整改措施的实施细节和分析；最后，在结论部分总结了电磁兼容整改的重要性、整改措施实施对产品或系统绩效的影响以及未来发展趋势和挑战。

1.3 目的本文的目的是介绍和解释电磁兼容整改措施的基本概念与原理，为读者提供一种了解和应用这些措施的方法。

通过深入理解电磁兼容整改问题，读者可以有效地识别和解决相关问题，并采取相应的措施来确保设备和系统在复杂电磁环境中的正常运行。

2. 电磁兼容整改措施解释说明:2.1 电磁兼容概念解释电磁兼容指的是在电子设备或系统中，各种不同的电子设备能够在不产生互相干扰或受到外界干扰的情况下协同工作的能力。

在现代科技发展中，电子设备越来越复杂，频谱资源日益紧张，因此保持良好的电磁兼容性显得尤为重要。

2.2 电磁干扰问题分析在电子设备中，存在着各种类型的电磁场，包括辐射、传导和导耦等。

这些电磁场可能会对其他附近的设备或系统造成干扰，导致无法正常工作或降低性能。

例如，在无线通信系统中，如果存在强大的脉冲噪声源，则可能会引起接收器敏感度下降或信号质量恶化。

电磁兼容EMC测试不过整改思路及方案总结电磁兼容EMC测试整改方案：1、150kHz-1MHz，以差模为主，1MHz-5MHz，差模和共模共同起作用，5MHz 以后基本上是共模。

差模干扰的分容性藕合和感性藕合。

一般1MHz以上的干扰是共模，低频段是差摸干扰。

用一个电阻串一个电容后再并到Y电容的引脚上，用示波器测电阻两引脚的电压可以估测共模干扰。

2、保险过后加差模电感或电阻。

3、小功率电源可采用PI型滤波器处理(建议靠近变压器的电解电容可选用较大些)。

4、前端的π型EMI零件中差模电感只负责低频EMI，体积别选太大(DR8太大，能用电阻型式或DR6更好)否则幅射不好过，必要时可串磁珠，因为高频会直接飞到前端不会跟着线走。

5、传导冷机时在0.15MHz-1MHz超标，热机时就有7dB余量。

主要原因是初级BULk电容DF值过大造成的，冷机时ESR比较大，热机时ESR比较小，开关电流在ESR上形成开关电压，它会压在一个电流LN线间流动，这就是差模干扰。

（114检测网）解决办法是用ESR低的电解电容或者在两个电解电容之间加一个差模电感。

6、测试150kHz总超标的解决方案：加大X电容看一下能不能下来，如果下来了说明是差模干扰。

如果没有太大作用那么是共模干扰，或者把电源线在一个大磁环上绕几圈，下来了说明是共模干扰。

如果干扰曲线后面很好，就减小Y 电容，看一下布板是否有问题，或者就在前面加磁环。

7、可以加大PFC输入部分的单绕组电感的电感量。

8、PWM线路中的元件将主频调到60kHz左右。

9、用一块铜皮紧贴在变压器磁芯上。

10、共模电感的两边感量不对称，有一边匝数少一匝也可引起传导150kHz-3MHz超标。

11、一般传导的产生有两个主要的点：200kHz和20MHz左右，这几个点也体现了电路的性能;200kHz左右主要是漏感产生的尖峰;20MHz左右主要是电路开关的噪声。

处理不好变压器会增加大量的辐射，加屏蔽都没用，辐射过不了。

如何顺利通过电磁兼容试验―认证检测中常见的电磁兼容问题与对策1．概述1.1 什么时候需要电磁兼容整改及对策对一个电子、电气产品来说，在设计阶段就应该考虑其电磁兼容性，这样可以将产品在生产阶段出现电磁兼容问题的可能性减少到一个较低的程度。

但其是否满足要求，最终要通过电磁兼容测试检验其电磁兼容标准的符合性。

由于电磁兼容的复杂性，即使对一个电磁兼容设计问题考虑得比较周全得产品，在设计制造过程中，难免出现一些电磁干扰的因素，造成最终电磁兼容测试不合格。

在电磁兼容测试中，这种情况还是比较常见的。

当然，对产品定型前的电磁兼容测试不合格的问题，我们完全可以遵循正常的电磁兼容设计思路，按照电磁兼容设计规范法和系统法，针对产品存在的电磁兼容问题重新进行设计。

从源头上解决存在的电磁兼容隐患。

这属于电磁兼容设计范畴。

而目前国内电子、电气产品比较普遍存在的情况是：产品在进行电磁兼容型式试验时，产品设计已经定型，产品外壳已经开模，PCB板已经设计生产，部件板卡已经加工，甚至产品已经生产出来等着出货放行。

对此类产品存在的电磁兼容问题，只能采取“出现什么问题，解决什么问题”的问题解决法，以对产品的最小改动使其达到电磁兼容要求。

这就属于电磁兼容整改对策的范畴，这是我们这次课程需要探讨的问题。

1.2 常见的电磁兼容整改措施对常见的电磁兼容问题，我们通过综合采用以下几个方面的整改措施，一般可以解决大部分的问题：可以在屏蔽体的装配面处涂导电胶，或者在装配面处加导电衬垫，甚至采用导电金属胶带进行补救。

导电衬垫可以是编织的金属丝线、硬度较低易于塑型的软金属(铜、铅等)、包装金属层的橡胶、导电橡胶或者是梳状簧片接触指状物等。

在不影响性能的前提下，适当调整设备电缆走向和排列，做到不同类型的电缆相互隔离。

改变普通的小信号或高频信号电缆为带屏蔽的电缆，改变普通的大电流信号或数据传输信号电缆为对称绞线电缆。

加强接地的机械性能，降低接地电阻。

同时对于设备整体要有单独的低阻抗接地。
