无机房乘客电梯标准图

格式：pdf
大小：281.13 KB
文档页数：1

下载文档原格式

AEP300-1000-无机房客梯-中分900(2017ALD-K0000)

消防盒仅基站层留孔
外呼盒留孔∅50
装修后的地平面
门洞宽1100 100
1300
门洞高2200
975 EE 860
参考表
速度顶层底坑（m/s）（mm）（mm）
1.0 4200 1400 1.5 4350 1500 1.75 4400 1600 标记
修改内容
修改时间修改
检查
300 1300
顶层净高 OH
参数表二
电梯类别额定载重控制方式轿厢尺寸门规格曳引机
乘客电梯 1000kg 集选控制 1400×1600×2300(净) 900×2100 PM23
电梯型号额定速度悬挂比层/站/门开门型式电机功率
AEP300 m/s 2:1 层站门中分门 kw
轿厢导轨
T82/B
对重导轨
400
670 X
510 510
井道净宽 2150 Y
Ⅰ部吊钩示意 1:20
圆钢
∅20
85 30 200
导距1000
R60
井道平面图
P=990
980
导距 1540 R4
R5
轿厢净宽 1400
开门净宽 900
620
1100 430
井道净宽 2150
C
180 轿厢净深 1600 井道净深 2050
975 240 200 井道净深 2050
本布置图完全依据国家标准并按照甲方所提供的现场土建尺寸而设计。请甲方认真阅读“业主和土建承建商须完成的工作”，以及详细核对参数表一和参数表二的数据，并按要求完成电梯土建建造。如因甲方提供的土建尺寸与实际尺寸不相符而导致的责任由甲方自行承担。请甲方务必详细核对本布置图及参数表中所有数据后，并在下图框内盖章确认。

乘客电梯(顶层、底坑高度计算)

1.乘客电梯顶层高度空间尺寸计算(520轮)：2.乘客电梯底坑深度尺寸计算：3.无机房乘客电梯底坑深度尺寸计算：4.无机房乘客电梯顶层高度尺寸计算：5.乘客电梯顶层高度空间尺寸计算(400轮)：6.无机房载货电梯底坑深度尺寸计算：7.无机房载货电梯顶层高度尺寸计算：8.****无机房乘客电梯顶层高度尺寸计算：乘客电梯顶层高度空间尺寸计算根据轿厢图查得已知参数：1、采用φ520轿顶轮（万向轮）；2、门地坎上表面至轿顶轮H1=3375mm（直梁3090、万向轮总高605）;3、门地坎上表面至导靴、油盒平面H2=3040mm（导靴150、油杯120）;4、门地坎上表面至轿顶面为H3=2400+35=2435mm（轿厢净高2400、加强筋35）。

一、电梯运行速度为v=1.0m/s:采用GT-HC-L7缓冲器,压缩行程F=200+87=287mm;A、重要部件： 0.3+0.035V2+H1+F= 0.3+0.035V2+3375+287=3997mm;B、导轨导向: 0.1+0.035V2+H2+F=0.1+0.035V2+3040+287=3462mm;C、轿顶站人空间:1.0+0.035V2+H3+F=1.0+0.035V2+2435+287=3757mm;当电梯运行速度v=1.0m/s时，须满足以上三个条件，即顶层高度须＞4000mm。

二、电梯运行速度为v=1.5m/s:采用OH-175缓冲器,压缩行程F=150+175=325mm;A、重要部件： 0.3+0.035V2+H1+F= 0.3+0.035V2+3375+325=4078.75mm;B、导轨导向: 0.1+0.035V2+H2+F=0.1+0.035V2+3040+325=3543.75mm;C、轿顶站人空间:1.0+0.035V2+H3+F=1.0+0.035V2+2435+325=3838.75mm;当电梯运行速度v=1.5 m/s时，须满足以上三个条件，即顶层高度须＞4100mm。

电梯无机房概述

1 REBLANDE 系列无机房的主要特点如下： (1) 曳引机安装在井道顶部； (2) 主机采用高效节能的永磁同步曳引机； (3) 控制柜安装在顶层墙壁上。 2 REBLANDE 基本参数如下表：内容参数
结构平面图
额定载重速度机房位置拖动类型曳引机位置曳引比绕绳位置导轨型号钢丝绳尺寸
1.1.1 电梯无机房概述

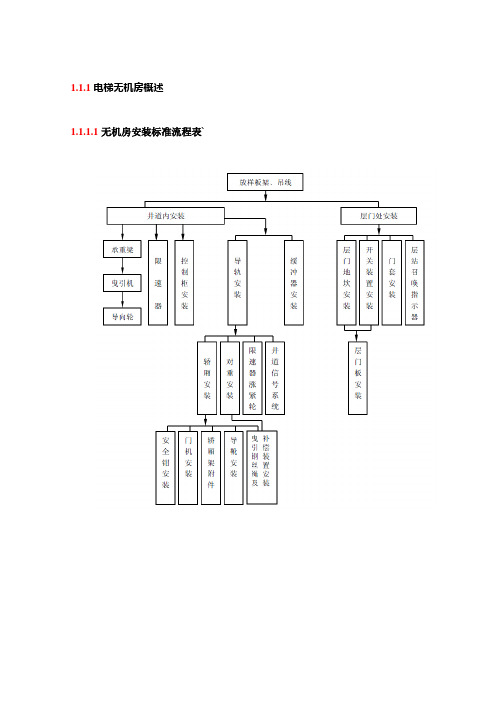

1.1.1.1 无机房安装标准流程表`
1.1.1.2 无机房井道布置图
轿门中心线
轿厢中心线
吊钩 2000kg
图 1-1
?
?
吊钩 2000kg
图 1-2
1000kg无机房井道平面布置图（左置）
吊钩 2000kg
1000kg无机房顶层楼顶平面布置图（左置）
图 1-3
1.1.1.3 无机房厅门正面布置图
JJ-130
JJ-130
M向
JJ8 0 0
图 1-4 630kg 厅门正视图
kg
M
J J -1 3 0
J J -1 3 0
M向
JJ800
图 1-5 800kg 厅门正视图
kg,
)

图 1-6 1000kg 厅门正视图
1.1.1.4 REBLANDE 无机房电梯结构及参数
320kg～1000kg ≤1.75m/min 无（井道内部）曳引井道顶部 2：1（钢丝绳通过轿厢底部）井道轿厢导轨：T89；对重导轨：T89 ≤Φ 10
3 REBLANDE 无机房电梯结构示意图：
图 1-7

ELENESSA无机房乘客电梯

ELENESSA无机房乘客电梯产品介绍ELENESSA无机房乘客电梯为日本三菱最新设计开发的全面符合市场需求的无机房电梯产品。

ELENESSA的名称是由“ELEVATOR”即“电梯”和“RENAISSANCE”即“创新”这两个词组合而成。

因此，ELENESSA这个词有“革新的电梯”意思在里面。

ELENESSA 继承了三菱电机的“Quality in Motion”质量口号。

所以说，是建立在“进化的品质”上的产品。

ELENESSA无机房电梯具有高度自由化的布置方式和省空间的结构设计，且具有节能性、舒适性和高安全性；独有的完善的救援解决方案，更使ELENESSA无机房电梯享有一般有机房电梯的便捷、可靠。

一、基本规格For personal use only in study and research; not for commercial use二、主要技术特点2.1无机房在不增大井道平面尺寸的前提下，取消了电梯机房，是一种节省空间的电梯。

由于没有机房，能够有效地利用建筑物空间。

同时，提升了建筑设计的自由度，使建筑外形更为美观。

ELENESSA具有世界一流的省空间设计，在轿厢面积相同的情况下，井道尺寸较一般无机房电梯具有一定优势。

2.2自立式承重结构1050Kg以下规格无机房电梯，井道内布置的机器设备的重量通过导轨由底坑来承受垂直方向的负载，底坑以外的部分，例如井道顶部和井道壁将不承受垂直方向的负载，因此不需要额外加强建筑物的结构，在省去了机房的同时也降低了对建筑物结构的强度要求，降低了建筑物的成本。

2.3变压变频（VVVF）驱动技术1982年，三菱电机在世界上率先推出了交流变压变频（VVVF）调速电梯。

VVVF调速较传统调速技术具有更高的效率，更好的控制性能，应用VVVF调速技术的电梯运行更加节能，乘行的舒适度更好。

三菱对VVVF调速技术有超过20年的设计、应用经验积累，不断将最新的技术和器件用于电梯变压变频驱动，使三菱VVVF调速技术朝高性能、高可靠性、数字化和小型化的方向快速发展，始终使三菱电梯VVVF技术在世界上处于领先的地位。

上海三菱无机房电梯样本

min. *3 PD(mm)
1300 1400
(1300)
1550 (1400)
1650
缓冲器高度 SC/SW(mm)
(mm)
300 70
534 173
RB+50(mm)
150
RC+250(mm)
J
190
240 K
190
240
提 (升TR)高度
最小楼层 =间280距0 *4
层 (H门H) :入21口00 *净4高
轿厢侧对重侧
DG-272
KWV-70 GSB-251N
LUB123K13 LUS1241W LV1K-2S L3N-2S BWH-620D(WG=650,WW=240,Mcwt:≤1900kg)
ISO T89/B ISO T89/B OBA-70 x1 OBA-70 x1
情<况A> *1
情<况B> *2
限速器
轿厢侧 DG-272 对重侧
DG-275Y
DG-275K
轿厢架
KWV-70
F
安全钳
轿厢侧对重侧
GSB-251N
导靴
轿厢侧对重侧
LUB123K13 LUS1241W
G
门系统
轿门层门
LV0K-CO L2N-CO
对重*4 Mcwt: 允许对重重量
BWH-620D(WG=650,WW=240,Mcwt:≤1900kg)
防水底坑地面
34
a *6 导轨支架部受力EL参ENE照SSA-88 。 a *7 控制屏布置参ELE照NESSA-90 。
N
井道立面图
O
O
本通知单自2006年10月份出厂的合同起实施

无机房电梯

For personal use only in study and research; not for commercial use无机房电梯目前国内无机房电梯最高速度可达2.5m/s, 提升高度70米，载重量1600KG随着建筑业的发展，进入９０年代世界各大电梯公司纷纷研制出无机房电梯，无机房电梯成了电梯行业的热门话题，也成了各种电梯展和电梯技术研讨会的热点。

无机房电梯不是简单的将电梯的机房去掉，而是电梯设计观念上的变革和进步。

无机房电梯的应用，节省了建筑物的空间，减少了建筑成本。

省掉建筑物顶端的机房给建筑物的外观设计带来更大的灵活性。

更重要的是随之应用的一些新技术，新部件，使电梯的性能进一步提高，更加节省能源，更加环保。

无机房电梯是电梯工业的一个重要的发展方向。

如今，各大电梯公司推出的无机房电梯，要么申请了专利，如通力电梯公司采用碟形无齿同步曳引机制造的无机房电梯；要么采用了自己的专有技术，如OTIS公司最近推出的GEN2无机房电梯，采用钢丝带取代了钢丝绳，使得主机的驱动轮直径也相应减少，曳引机体积更小。

一、无机房电梯常见的井道布置形式１．主机上置式这种布置方式中，主机放在井道顶层轿厢和电梯井道壁之间的空间，为了使控制柜和主机之间的连线足够短，一般将控制柜放在顶层的厅门旁边，这样也便于检修和维护。

２．主机下置式主机放在井道的底坑部分，放在底坑轿厢和对重之间的投影空间上，控制柜一般采取壁挂形式。

这种放置方式给检修和维护也提供了方便．３．主机放在轿厢上主机放在轿厢的顶部，控制柜放在轿厢侧面，这种布置方式，随行电缆的数量比较多。

４．主机和控制柜放在井道侧壁的开孔空间内这种方式对主机和控制柜的尺寸无特殊要求，但是要求开孔部份的建筑要有足够厚度，并要留有检修门．几种无机房电梯井道布置示意图如下：主机上置式主机下置式主机置于轿箱顶二、无机房电梯对驱动主机和控制系统的要求大家知道无机房电梯省去了传统的电梯机房，一般情况下将电梯驱动主机和控制系统以及一些其它的部件统统放到了井道中。

爱默生电梯标准土建图参数表

1
1.5
2:1
1.75
1
1.5
2:1
1.75
绕行方式单绕
单绕
单绕
单绕
轿厢尺寸 (mm)
宽W×深D 1100x1400
1350x1400
1600x1400
1950x1400
ES2000NP无机房客梯土建参数表
轿厢高度 (mm) 高H
开门方式
开门尺寸标准最小井道尺最大井道尺寸
(mm)
寸(mm)
爱默生电梯有限公司
编制：
日期：
说明：
1，此表仅适用于爱默生电梯已发布的标准产品
2，对于超出表格范围，请非标咨询
电梯土建参数表
审核：
日期：
文件编号：版本号
QM-TE-4-30-A C
额定载重 (kg) 630
800
1000
1150
额定速度曳引比 (m/s)
1
1.5
2:1
1.75
1
1.5
2:1
1.75
寸(mm)
(mm)
宽W×深D
宽W×深D
最小井道尺寸 (mm)
宽W×深D
1500x1500
不限
1500X1500
顶层高 K(mm) 最小
3000
底坑深最小机房尺机房高导轨支架最小层最大提
S(mm) 寸(mm)
(mm)
间距间距升高度
最小宽W×深D 最小
mm
mm
m
300
无
无
1000 2500
3900x不限
3550X3000
3600x3100
3900x3100

17、小机房和无机房电梯-标准配置

防粘连设计
厂家标配
并联或群控组中1台故障停梯，不影响其他电梯呼梯使用
标配仅带消防员专用功能电梯配置标配标配标配标配
设备基本价未含含视频
标配
标配标配群控标配群控标配群控标配群控标配标配 ≥2.5m/s电梯轿厢侧配置无焊接轿架 ≥φ8cm
载重量≤1050kg&速度≤2.50m/s：≥ T75/B；载重量1150-1600kg&速度≤2.50m/s：≥ T89；速度≥3.0m/s：≥T89。
设备基本价未含设备基本价未含设备基本价未含设备基本价未含
不得采用复合型轿架或简易轿架主钢丝绳
符合GB/T 22562-2008 GB/T 30977-2014
项目
基础标准化内容
类型电梯速度电梯载重
基本规格开门宽度
轿厢候梯厅
开门高度井道尺寸顶层高度/底坑深度轿厢前壁和横梁轿厢侧壁轿厢后壁轿厢按钮操纵箱面板材质操纵箱类型轿厢位置显示轿门轿厢底板地板材质轿厢照明天花吊顶轿厢结构高度厅门门套外呼盒外呼按钮外呼显0KG宽度800mm；900-1000kg宽度为900mm；1150kg宽度为1000mm；1350-1800kg宽度为1100mm； 1800-2000kg宽度为1200mm；
不允许采用不锈钢板外包工艺防粘连设计根据各厂家标配不允许采用不锈钢板外包工艺
各型号电梯天花样式及材质详见“附件、电梯技术规格” 轿厢净高度需减去天花吊顶厚度和地面装饰厚度
800~1200mm
2100mm 按厂家标准按厂家标准发纹不锈钢板材,厚度≥1.2mm 发纹不锈钢板材,板材厚度≥1.2mm 发纹不锈钢板材,板材厚度≥1.2mm 厂家标配发纹不锈钢分体式/前壁一体式点阵式/单色液晶发纹不锈钢,板材厚度≥1.2mm 钢板材质 PVC地面 LED 标配天花 ≥2300mm 喷漆钢板,板材厚度≥1.2mm 小门套，喷漆钢板,板材厚度≥1.2mm 无底盒外挂式厂家标配点阵式/单色液晶

无机房电梯土建图TKJW800

轿厢净深1400 200
200 100
200
Ⅱ
A
C
井道平面图
973.2
Байду номын сангаас
923.5
R4
Ⅰ 轿厢导轨距1503
Ⅰ
R5
R3 轿厢净宽1350
R5
净门宽800 土建预留960 井道净宽2150
Ⅰ
400
Ⅱ
250
受力点 R1 R2 R3 R4 R5
载荷KN 35 30 80 64 17
150
Fx=1.65KN
6-?16 12
微机控制
技术要求
450
顶层平面图
A-A
1、本图井道为混凝土结构，混凝土墙应坚固结实，其耐压强度不低于24MPa。预埋件由用户自理或可用圈梁代替。 2、机房内应保持适当的温度和湿度，可采用自然通风或空调装置使机房内的温度保持在5～40°C之间，相对湿度不大于85%。 3、机房入口必须通畅，通往机房的通道和楼梯宽度不小于800mm，楼梯坡度不大于45°，并有充分照明，地面上的照度不应小于200LX。
3、用户盖章表示完全同意按本图生产。
用户
设计
SSL 苏州市申龙电梯有限公司
校对审核
电梯土建布置图
批准
编号
TKJW800
10、用户需将动力及照明电源分别送至顶层控制柜主电源箱内,电梯主电源箱离地约1.5m。
B 厅门正面图
11、有关电梯土建更详细的技术要求请参阅GB7588-2003《电梯制造与安装安全规范》，或向本公司咨询。
混凝土圈梁
12、本图适用于额定载重800Kg，曳引比2:1的无机房乘客电梯。
井道为砖墙结构时加此圈梁13、用户需提供配电箱，为每台电梯提供一个漏电保护装置，主电源开关容量应大于电动机额定电流的2倍。

(无机房电梯样本)KONE_S_Monospace_Planning_Guide-FA

KONE S MONOSPACE® PLANNING GUIDE通力S MONOSPACE®技术指南KONE S MONOSPACE® PLANNING GUIDE 通力S MONOSPACE®技术指南KONE S MONOSPACE® PLANNING GUIDE1-1.适用于速度=1.0米/秒，载重≤630公斤的无机房电梯最大提升高度为55米（630公斤时为30米），最大层站数为212-1.适用于速度=1.0/1.6/1.75米/秒， 630公斤≤载重≤1000公斤的无机房电梯最大提升高度为75米（1.0米/秒时为55米），最大层站数为24（1.0米/秒时为21）3-1.适用于速度=1.0/1.6/1.75/2.0米/秒， 1000公斤≤载重≤1150公斤的无机房电梯最大提升高度为75米（1.0米/秒时为40米），最大层站数为24(1) 这一规格的电梯，轿厢中心与门中心有75mm的偏差，轿厢前墙尺寸为300/150mm。

注：■SEC为单开门，TTC为贯通门。

■以上所有尺寸规格均不带EAQ选项。

本规划信息仅列举常用规格，更多尺寸敬请咨询通力销售。

1-2.适用于速度=1.0米/秒，载重≤630公斤的无机房电梯最大提升高度为55米（630公斤时为30米），最大层站数为212-2.适用于速度=1.0/1.6/1.75米/秒， 630公斤≤载重≤1000公斤的无机房电梯最大提升高度为75米（1.0米/秒时为55米），最大层站数为24（1.0米/秒时为21）3-2.适用于速度=1.0/1.6/1.75/2.0米/秒，1000公斤≤载重≤1150公斤的无机房电梯最大提升高度75米（1.0米/秒时为40米），最大层站数为24(2) CH=2400-2600mm。

注：■当BB＞1950mm或者DD＞2100mm时，PH值增加30mm。

(1) 当选择TTC门开，并且DD＜2050mm时的底坑深度值。
