有机房乘客电梯参数表

GreenMax-E小机房乘客电梯技术规格表电梯土建技术条件核查表合同号序号 1 楼号 1经办人：评审：批准：项目名称：电梯型号：层/站/门：台数：1.电梯井道：梯井形式：单台□并列□对置□；井道结构：混凝土结构□圈梁砖墙结构√钢结构□；井道内有不可移动的梁或柱等障碍物存在□（具体位置在土建附图中图示说明）；层门牛腿：有□无□；对重位置特定：左置□右置□后置□；（注：双开门时，1层若不贯通，站在1层厅外面向厅门看；若1层贯通，则以停层数多的一侧面向厅门看）底坑悬空□（悬空时对重加安全钳□，对重侧加柱至实地□，底坑以下密封人不能到达□）；井道平面尺寸：宽×深；井道壁厚：，中间壁（梁）厚：；底坑深度：，顶层净空高度：，提升高度：，井道总高：；井道需修井处理□；（修井后井道平面尺寸：宽×深）。

土建备注：井道若为圈梁砖墙结构，混凝土圈梁高度要求≥350mm；井道四壁（包括各层统腰圈梁）应是垂直的，井道高度≤30m时：井道垂直度偏差为0～+25mm；30m＜井道高度≤60m时：井道垂直度偏差为0～+35mm；井道高度＞60m时：井道垂直度偏差为0～+50mm；2.电梯机房：机房形状：规则□，机房尺寸：宽×深×高；不规则□（须图示）；机房位置：①机房在井道正上方□（机房地面与井道顶部地面不齐平□，抬高尺寸）；搁机梁：井道壁可承载搁机梁□；搁机梁需延长，于轿厢侧□对重侧□延长mm；3.门洞：开门形式：单开门□，双开门□；中分双扇门□，中分四扇门□，旁开门□；左开门层站，右开门层站（开门方向：站在厅外面向厅门看）；双开门时，A侧层站；B侧层站；操纵箱在A侧□，操纵箱在B侧□；门洞尺寸：宽×高；4.层站：召唤箱位置：单梯：左侧□，右侧□；并联：1个召唤箱□；并列：2个召唤箱，位于两梯中间□，均为左侧□，均为右侧□,一左一右□；大门套层站，墙厚加装饰尺寸；消防避难层 1 ；泊梯层 1 ；服务楼层：↑1、2 ↓；不停层：。

乘客电梯整机性能参数1）当电源为额定频率和额定电压时，载有50%额定载重量的轿厢向下运行至行程中段(除去加速和减速段)时的速度，不应大于额定速度的105%,宜不小于额定速度的92%。

2）乘客电梯起动加速度和制动减速度最大值均不应大于1.5 m/s²。

3）当乘客电梯额定速度为1.0 m/s<v≤2.0m/s 时，按GB/T 24474—2009 测量，A95加、减速度不应小于0.50 m/s²；当乘客电梯额定速度为2.0m/s<v≤6.0m/s 时，A95加、减速度不应小于0.70m/s²。

4）乘客电梯的中分自动门和旁开自动门的开关门时间宜不大于表1规定的值。

表1乘客电梯的开关门时间单位为秒于0.30 m/s²,A95峰峰值不应大于0.20 m/s²。

乘客电梯轿厢运行期间水平(X 轴和Y 轴)振动的最大峰峰值不应大于0.20 m/s²,A95峰峰值不应大于0.15 m/s²。

注：按 GB/T 24474—2009测量，用计权的时域记录振动曲线中的峰峰值。

6）电梯的各机构和电气设备在工作时不应有异常振动或撞击声响。

乘客电梯的噪声值应符合表2规定。

表2乘客电梯的噪声值单位为dB(A)7）电梯轿厢的平层准确度宜在±10mm范围内。

平层保持精度宜在士20mm范围内，8）曳引式电梯的平衡系数应在0,4～0,5范围内。

9）电梯应具有以下安全装置或保护功能，并应能正常工作：a) 供电系统断相、错相保护装置或保护功能。

电梯运行与相序无关时，可不设置错相保护装置。

b) 限速器-安全钳系统联动超速保护装置，监测限速器或安全钳动作的电气安全装置以及监测限速器绳断裂或松弛的电气安全装置。

c) 终端缓冲装置(对于耗能型缓冲器还包括检查复位的电气安全装置)。

d) 超越上下极限工作位置时的保护装置。

e) 层门门锁装置及电气联锁装置：1）电梯正常运行时，应不能打开层门；如果一个层门开着，电梯应不能起动或继续运行(在开锁区域的平层和再平层除外)；2）验证层门锁紧的电气安全装置；证实层门关闭状态的电气安全装置；紧急开锁与层门的自动关闭装置。

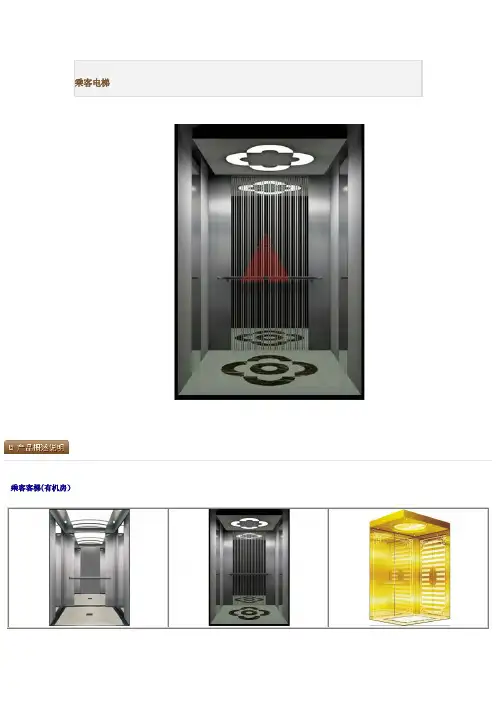

乘客电梯乘客客梯(有机房）TKJ系列有机房电梯，传统构造与现代无齿轮曳引机结合，更高效更稳定。

因曳引机安装于井道上方，轿厢可以充分占用井道，故可将轿厢打造得更宽敞。

检修过程安全、方便。

特点传统构造，可靠，运行稳定，检修方便、安全。

使用无齿轮曳引机，高效、环保、低噪。

参数载重量乘客人数速度(m/s)轿厢内尺寸(mm)开门宽度(mm) (kg)4506 1.0/1.51400×9008006308 1.0/1.5/1.751400×120080080010 1.0/1.5/1.75/2.0/3.01400×1400800100013 1.0/1.5/1.75/2.0/3.01600×1500900125016 1.0/1.5/1.75/2.0/3.02000×14001000135018 1.0/1.5/1.75/2.0/3.02000×15001100160021 1.0/1.5/1.75/2.0/3.02000×17001200载重量井道尺寸(mm)机房尺寸(mm)底坑深度（m）顶层净空高度(m) (kg)4502000×16002000×1600 1.5/1.6 4.3/4.46302000×19002000×1900 1.5/1.6/1.7 4.3/4.4/4.58002000×21002000×2100 1.5/1.6/1.7/1.8/2.5 4.3/4.4/4.5/4.8/5.0 10002200×22002200×2200 1.5/1.6/1.7/1.8/2.5 4.3/4.4/4.5/4.8/5.0 12502600×21002600×2100 1.5/1.6/1.7/1.8/2.5 4.3/4.4/4.5/4.8/5.0 13502600×22002600×2200 1.5/1.6/1.7/1.8/2.5 4.3/4.4/4.5/4.8/5.0 16002600×24502600×2450 1.5/1.6/1.7/1.8/2.6 4.3/4.4/4.5/4.8/5.0乘客客梯(无机房）TKWJ系列无机房客梯使用更轻便的无齿轮曳引机，高效、节能、低噪且节省空间，同时降低建筑成本。

都以常见轿厢尺寸为例吧客梯：630kg（8人）轿厢尺寸1100x1400，有机房电梯（一般对重后置）井道尺寸1700x2100无机房电梯（一般对重侧置）井道尺寸1800x1800800kg（10人）轿厢尺寸1350x1400，有机房电梯（一般对重后置）井道尺寸1900x2100无机房电梯（一般对重侧置）井道尺寸2000x19001000kg（13人）轿厢尺寸1600x1400，有机房电梯（一般对重后置）井道尺寸2200x2100无机房电梯（一般对重侧置）井道尺寸2300x19001350kg（18人）轿厢尺寸1900x1500，有机房电梯（一般对重后置）井道尺寸2500x2300无机房电梯（一般对重侧置）井道尺寸2600x20001600kg（21人）轿厢尺寸1900x1700，有机房电梯（一般对重后置）井道尺寸2500x2500无机房电梯（一般对重侧置）井道尺寸2600x2300货梯尺寸差异比较大：但总的面积在国标里有要求，给你个通用一点计算方式吧井道宽=轿厢净宽+1300左右吧；井道深=轿厢深+600左右吧（对重侧置的时候）井道宽=轿厢净宽+900左右吧；井道深=轿厢深+1200左右吧（对重后置的时候）U型观光梯一般都在1000kg左右轿厢一般就1300x1800差不多吧钢结构井道给个宽度在2200-2400之间，具体看开门尺寸。

结构深度在1500左右就行，后壁空着就行。

两个电梯井可以共用一个井道，不过中间得有分隔梁，就是间隔不大于2500mm 的厚度在200左右，高度在300左右的结构过梁，用来固定导轨支架。

U型电梯的尺寸每个厂家设计的样式的有差异，不比普通电梯，如果要说细致一些，在这上面恐怕说不清楚哦，如果你还有其他问题，可以给我留言联系我。

希望对你有帮助我们平时所说的电梯面积就是指轿厢面积，从标准角度理解应当是轿厢最大有效面积。

关于轿厢最大有效面积，GB7588-2003有明确的规定：一、乘客电梯和病床电梯的轿厢最大有效面积1 乘客电梯和病床电梯的轿厢有效面积应予以限制，其额定载重量和最大有效面积之间存在一对对应关系，部分常用额定载重量的轿厢最大有效面积见表1。

一、乘客电梯。

总数量：3。

技术参数要求：（一）、整体参数：1050kg, 2.0m/s, 31/31/31。

★1、载重量：1#～3#梯均为：1050kg(乘客13人) 。

2、额定速度：2.0m/S。

3、服务层站及总提升高度：31层31站31门，总提升高度108.5m。

4、层端站：地上29层。

5、层端站：地下－2层。

6、站显示：（－2，－1，1，2，3，……28，29）。

★7、控制系统：双32位电脑控制，全串行通讯，具备人工智能网络控制系统。

8、驱动系统：交流变频调压调速（VVVF）系统，且具备独立工作的低静音变频器。

★9、主机：永磁同步曳引机。

10、门机系统：微机控制，同步齿形皮带传动（无连杆），有自学习能力的门负载检测器，可根据每层厅门的不同状态提供适当的转矩值开/关门。

11、通讯方式：全串行传输。

★12、控制方式：1#～3#梯群控。

（二）、其他参数：1、建筑、电气参数：1) 机房位置：井道顶部。

2) 井道最小净尺寸（mm）:宽2100mm*深2150mm。

3) 顶层高度：5100mm 底坑深度：2000mm。

4) 厅门留洞尺寸：1100mm*2200mm。

5) 交流电源：动力：～380V±10%，50Hz±1Hz，照明：～220V±10%，50Hz±1Hz。

6) 供电方式：三相五线制。

2、信号设备：1) 轿厢操作板及位置指示器：登记后带“卡嗒声”及呼唤记录灯的微动按钮及轿厢位置指示器。

面板为发纹不锈钢材料或高档聚酯材料。

2) 厅站操作板及位置指示器：登记后带“卡嗒声”及呼唤记录灯的微动按钮及轿厢位置指示器。

面板为发纹不锈钢材料或高档聚酯材料。

3、轿厢设计：1) 开门宽度：1#～3#梯900 mm（宽）×2100 mm（高）。

2) 开门方式：1#～3#梯自动中分门。

3) 轿厢尺寸：1#～3#梯1600mm（宽）×1500mm（深。

）4) 轿厢款式：轿壁、轿门采用发纹不绣钢板，配装一台吸顶通风扇。

乘客电梯选型参数标准1．总则1.1结合目前国内市场主流电梯厂家品牌，整理了各厂家主要电梯（乘客）类型参数标准表，供项目及设计等单位在电梯选型、前期设计时作为参考。

1.2电梯选型应以客户为导向，从客户出发统筹兼顾，做到安全适用、技术先进、经济合理。

1.3电梯选型除符合本参数标准外，还应符合国家和地方现行有关标准的规定。

2．电梯选型说明2.1通常800kg电梯门宽为800，搬运家具较困难，一般住宅项目建议采用900kg以上的电梯（门宽不小于900），除非是多、低层项目中的属改善提升品质型电梯。

2.2电梯速度与电梯价格有关，一般情况下2.5m/s电梯比2.0m/s电梯贵约2.0万/台左右；2.0m/s电梯比1.75m/s电梯贵2-2.5万/台；1.75m/s电梯比1.5m/s电梯贵不到1万/台；1.5m/s电梯比1.0m/s电梯贵不到1万/台。

2.3一般标准轿厢高度为2300~2400高，抬高轿厢高度（2500~2700），会增加3000~4000元/台的成本。

2.4塔式住宅、十二层及十二层以上的单元式住宅或通廊式住宅应设消防电梯。

消防电梯的载重量不应小于800kg。

消防电梯的行驶速度，应按从首层到顶层的运行时间不超过60s计算确定。

消防电梯井、机房与相邻其它电梯井、机房之间，应采用耐火极限不低于2.00h的隔墙隔开，当在隔墙上开门时，应设甲级防火门。

2.5电梯轿厢选择时应考虑搬运日常大件物品的尺寸要求及平时载客时的空间感觉。

2.6电梯轿厢若加装空调，空调安装于轿顶，重量约为25kg，空调利用电梯井道送风，对电梯井道无特别要求，对电梯的运行状况无任何影响！需增加成本约5000~7000元/台。

3．电梯参数表3.1本标准中的各厂家电梯型号基本为普通型，高标准的或其他特殊型号的电梯未含在本标准内。

3.2表中默认单位为m，表中土建门洞预留尺寸是在电梯层门宽基础上+200mm，层门高基础上+100mm。

3.3在实际运用过程中，应注意各厂家的电梯参数指标是否有发生更新变化。

电梯技术规格、功能配置一办公楼有机房乘客电梯一台（一）技术规格1.1技术规格产品型号额定载重1050kg额定速度 1.5m/s层/站/门8层7站7门（二层不开门）驱动方式微机控制交流变频调压调速(要求报价时约定品牌及厂家) 操纵系统交流集选控制（JXW）(要求报价时约定品牌及厂家)运行方式单控制作标准GB7588-2003《电梯制造与安装安全规范》动力电源三相 380V 50HZ(提供动力设备的品牌及厂家)照明电源单相 220V 50HZ(约定品牌及厂家，并使用LED灯)开门尺寸宽1000×高2100（mm）轿厢尺寸宽1600 ×深1500 ×高2350（mm）井道尺寸宽2400 ×深2200（mm）地坑深度≥1650 mm 以实际测量为准请提供井道及机房设计图纸顶层高度≥ mm 以实际测量为准请提供井道及机房设计图纸门机系统变频门机开门方式自动中分双开门机房位置井道正上方1.2轿厢装饰及厅门装饰轿厢前壁发纹不锈钢,材料:厚度不低于1.5mm ,304不锈钢(含镍量不小于8)轿厢侧壁发纹不锈钢, 材料:厚度不低于1.5mm ,304不锈钢(含镍量不小于8)轿厢后壁发纹不锈钢,材料：厚度不低于1.5mm ,304不锈钢(含镍量不小于8)轿厢门发纹不锈钢,材料：厚度不低于1.5mm ,304不锈钢(含镍量不小于8)门灯横梁发纹不锈钢,材料：厚度不低于1.5mm ,304不锈钢(含镍量不小于8)吊顶标准型轿门保护红外线光幕感应(带儿童防夹\儿童锁)轿厢地板天然黑金砂花岗岩地板操纵箱数码形式轿厢位置显示及运行方向箭头（↑↓）显示，发纹不锈钢厅门各层均为304发纹不锈钢,厚度不低于1.5毫米,含镍量不低于8.门套各层均为304发纹不锈钢，厚度不低于1.5毫米,并要求下1米内衬厚度不低于1毫米的镀锌板,门套外包饰不小于门洞(左上右三侧)300毫米宽.并折扣边收口(要求使用镀锌角铁或铝合金作龙骨安装,不得使用木夹板打底).层站召唤发纹不锈钢面板，微动控钮，登记带辉光显示地坎硬质铝合金,包含安装门坎长约1100毫米,宽约250毫米,厚度不低于8毫米的铝(304不锈钢)花纹板(含做氧化处理).注：各相关尺寸以双方确认的建筑图为准。

都以常见轿厢尺寸为例吧客梯：630kg（8人）轿厢尺寸1100x1400，有机房电梯（一般对重后置）井道尺寸1700x2100无机房电梯（一般对重侧置）井道尺寸1800x1800kg（10人）轿厢尺寸1350x1400，有机房电梯（一般对重后置）井道尺寸1900x2100无机房电梯（一般对重侧置）井道尺寸2000xkg（13人）轿厢尺寸1600x1400，有机房电梯（一般对重后置）井道尺寸2200x2100无机房电梯（一般对重侧置）井道尺寸2300xkg（18人）轿厢尺寸1900x1500，有机房电梯（一般对重后置）井道尺寸2500x2300无机房电梯（一般对重侧置）井道尺寸2600xkg（21人）轿厢尺寸1900x1700，有机房电梯（一般对重后置）井道尺寸2500x2500无机房电梯（一般对重侧置）井道尺寸2600x2300货梯尺寸差异比较大：但总的面积在国标里有要求，给你个通用一点计算方式吧井道宽=轿厢净宽+1300左右吧；井道深=轿厢深+600左右吧（对重侧置的时候）井道宽=轿厢净宽+900左右吧；井道深=轿厢深+1200左右吧（对重后置的时候）U型观光梯一般都在1000kg左右轿厢一般就1300x1800差不多吧钢结构井道给个宽度在2200-2400之间，具体看开门尺寸。

结构深度在1500左右就行，后壁空着就行。

两个电梯井可以共用一个井道，不过中间得有分隔梁，就是间隔不大于2500mm的厚度在200左右，高度在300左右的结构过梁，用来固定导轨支架。

U型电梯的尺寸每个厂家设计的样式的有差异，不比普通电梯，如果要说细致一些，在这上面恐怕说不清楚哦，如果你还有其他问题，可以给我留言联系我。

希望对你有帮助我们平时所说的电梯面积就是指轿厢面积，从标准角度理解应当是轿厢最大有效面积。

关于轿厢最大有效面积，GB7588-2003有明确的规定：/ B9 ?1 w1 E9 ~* {5 B一、乘客电梯和病床电梯的轿厢最大有效面积. U! q; [6 L+ V0 { T1乘客电梯和病床电梯的轿厢有效面积应予以限制，其额定载重量和最大有效面积之间存在一对对应关系，部分常用额定载重量的轿厢最大有效面积见表1。

41.抱闸动作的双安全检测23.满载直驶运行功能22.无呼自返基站功能31.轿内通风自动控制功能32.故障自动检测功能33.故障自动存储功能24.无效内指令自动消除功能28.开门时间自动控制功能29.运行次数显示功能25.反向内指令自动消除功能26.微动平层功能（提升高度≥45米时标准设置）27.开门时间自动调整功能20.轿内检修操作功能40.提前预开门（电梯速度在120m/min或以上时标准设置）18.停电应急照明功能19.轿顶检修操作功能39.门停止运行功能38.底坑对讲机通讯功能8.开关门时间超常保护功能9.开门异常自动选层功能10.电动机空转保护功能11.电动机过热保护功能16.停车在非门区报警功能7.门过载保护功能36.消防迫降功能37.起动补偿功能12. 泊梯功能13.对讲机通讯功能14.警铃报警功能17.位置异常自动校正功能34.待机定期自检功能15.故障低速自救运行功能35.层高自测定功能3.HGP （高速重载）乘客电梯基本功能30.轿内照明自动控制功能21.机房内检修操作功能5.超速机械保护功能6.安全触板保护功能1.全集选控制运行功能2.超载保护功能3.超载报警功能4.超速电气保护功能37.地震管制运行功能19. 延长开门时间功能20. 微动平层功能（提升高<45米电梯配置）1. 下集选控制功能6. 专用运行功能7. 轿内语音报站功能21. 厅外报站灯（含报站钟）功能2. 并联控制功能3. 并联下集选控制功能4. FI-A 高效型群管理控制功能5. 司机操作功能23. 轿内IC 卡设置保密层功能24. 副操纵箱功能22. 厅外信号灯功能31. 预留大楼数显式监视屏接口功能27. 三方通话功能28. 远程遥监功能（G05- MAS)29. 电脑式电梯运行监视屏功能30. 数显式电梯运行监视屏功能4.HGP （高速重载）乘客电梯选配功能13. 光电保护功能8. 轿内误指令取消功能9. 不停层功能10. 轿内超载指示功能11. 消防员专用功能12. 轿内报站钟功能25. 残疾人使用功能26. 盲文按钮17. 停电自动平层功能36.外召内显功能18. 群管理时独立运行功能35.双开门功能14. 光幕保护功能15. 光幕保护+双触板保护功能33. 预留视频电缆34. 预留电话线16. 自发电状态下手动管制运行功能32. 预留大楼BA 系统接口功能5.HGP （高速重载）乘客电梯开关指示器及操纵箱配置表泊梯开关有厅外召唤指示器轿内指示器VIB-8(点阵式、树脂面板、单台,24层及以下);VIB-8Ａ(点阵式、发纹不锈钢面板、单台,25层以上)操纵箱VIB-8W（点阵式、树脂面板、并联,24层及以下）,VIB-8WＡ（点阵式、发纹不锈钢面板、并联,25层以上）CI-51A （点阵式）备注有/无VIB-8(点阵式、树脂面板、群管理,24层及以下);VIB-8Ａ(点阵式、发纹不锈钢面板、群管理,25层以上)VIB-8(点阵式、树脂面板、单台,24层及以下);VIB-8Ａ(点阵式、发纹不锈钢面板、单台,25层以上)VIB-8W（点阵式、树脂面板、并联,24层及以下）,VIB-8WＡ（点阵式、发纹不锈钢面板、并联,25层以上）VIB-8W（点阵式、树脂面板、群管理,24层及以下）,VIB-8WＡ（点阵式、发纹不锈钢面板、群管理,25层以上）OPS－B 发纹不锈钢面板无VIB-8Ａ(点阵式、发纹不锈钢面板、单台)VIB-8WＡ（点阵式、发纹不锈钢面板、并联）有VIB-8Ａ(点阵式、发纹不锈钢面板、单台)VIB-8WＡ（点阵式、发纹不锈钢面板、并联）VIB-ＰＢＷ（点阵式、发纹不锈钢面板、并联）选配CI-51A （点阵式）OPM-B 不锈钢面板OPM-B 树脂面板或不锈钢面板OPM-A(24层站及24层站以下使用);OPM-B(25层站以上使用)树脂面板或不锈钢面板选配标准配置选配选配选配OPM-A(24层站及24层站以下使用);OPM-B(25层站以上使用)树脂面板或不锈钢面板CI-51A （点阵式）CI-51A（点阵式）CI-51A （点阵式）OPS-B （发纹不锈钢面板）无/有VIB-ＰＢ(点阵式、发纹不锈钢面板、单台)无OPM-A(24层站及24层站以下使用);OPM-B(25层站以上使用)树脂面板或不锈钢面板前面侧面后面操纵箱位置型号喷漆颜色中：不锈钢中：不锈钢两侧：碳钢两侧：碳钢中：不锈钢中：不锈钢两侧：碳钢两侧：碳钢中：不锈钢中：不锈钢两侧：碳钢两侧：碳钢中：不锈钢中：不锈钢两侧：碳钢两侧：碳钢中：不锈钢中：不锈钢两侧：碳钢两侧：碳钢中：不锈钢中：不锈钢两侧：碳钢两侧：碳钢说明：“★”表示标准配置；“△”表示选配 ；“－”表示不能选配。

技术文档封面文档编号：SW00001394 文档版本：C 文档密级：A级文档名称：MCA乘客电梯标准规格表文档类型：设计文件文档细类：S-6产品说明创建部门：产品机械科文档签审信息：角色姓名日期拟制人赖伟新2011-04-07 16:34:53 校对杨悦2011-04-12 10:14:55 审核邱成东2011-04-1210:46:21 批准邱成东2011-04-12 10:47:44 盖红色/蓝色技术文件“专用章/确认章”表示此文件属于有效版本；否则，视为无效版本文件。

技密A（工场）MCA乘客电梯标准规格表第 1 页共12 页 1.MCA乘客电梯标准规格表（一）载重（kg）630 825 900 1050 人数8 11 12 14 速度（m/min）60 90 105 60 90 105 60 90 105 60 90 105 拖动方式VVVF变频调压调速控制控制方式标配：集选选配：并联、群控（FI-10）【9】最大停站数60m/min：22站；90amp105m/min：40站最大提升高度60m/min：60m；90amp105m/min：100m；（适应消防电梯要求时：60m/min：58m；90m/min：86m；105m/min：99.5m）动力电源AC 380V 50Hz 独立地线照明电源AC 220V 单相50Hz 顶层高度（mm）4350 4450 4550 4350 4450 4550 4350 4450 4550 4350 4450 4550底坑深度提升高度≤70m 1450 1450 1500 1450 1450 1500 1450 1450 1500 1450 1450 1500（mm）提升高度＞70m －1650 1700 －1650 1700 －1650 1700 －1650 1700 机房最小净高（mm）2000 电机额定功率（KW） 6.7 11.7 11.7 6.7 11.7 11.7 6.7 11.7 11.7 6.7 11.7 11.7 电动机电梯使用功率（KW）4.5 6.7 7.8 5.5 8.3 9.7 5.9 8.9 10.4 6.7 10.2 11.7 额定频率（Hz）32 48 56 32 48 56 32 48 56 32 48 56 控制柜型号CVF075H 曳引机GST2a 电磁制动器GHB-500S1 【1】主钢丝绳Ф10×4 Ф10×5 Ф10×5 Ф10×5 吊挂比2:1 限速器型号（钢丝绳直径）DS-6SS（Ф6）门机SF2-DSC 门套【1】标配：AS-1X（首层发纹不锈钢，其余层喷涂钢板选配：SS-1X TS-1X SL-2X TL-2X（喷涂钢板、发纹不锈钢、镜面不锈钢、蚀刻不锈钢）（颜色按设计文件S-1-0500执行）层门标配：首层发纹不锈钢，其余层喷涂钢板选配：镜面不锈钢蚀刻不锈钢粘贴彩膜（颜色按设计文件S-1-0500执行）层门地坎标配：挤压成形硬铝选配：不锈钢门锁DK-RSL 门锁开关UL-Q1 开门尺寸（W×H）（mm）800×2100 900×2100 轿架高度（mm）3000 称重装置SS-2810HWD110 轿内高2450 标配：DP-016 轿顶装饰【3】选配：DX-101G DX-102G DX-201CG DX-202CG DX-204CG DX-301GDX-302G DX-303G SL-101G SL-102G SL-103G 轿门标配：发纹不锈钢选配：镜面不锈钢蚀刻不锈钢粘贴彩膜喷涂钢板（颜色按设计文件S-1-0500执行）轿壁【3】标配：CS10（前壁：发纹不锈钢侧壁：喷涂钢板（颜色：YM47 哑香槟铝）后壁：喷涂钢板（颜色：YM47 哑香槟铝）镜面不锈钢饰条）（颜色按设计文件S-1-0500执行）.选配：发纹不锈钢。
