作业指导书灌注桩根底施工XXX送变电工程公司目录1总那么2适用范围3作业任务4作业筹办工作5施工工艺及技术要求6质量尺度及查验要求7安然办法及文明施工8作业工艺流程图9施工记录10撑持性文件11工器具配备表12附加1 总那么1.1包管公司质量体系工作的顺利进行，当真做好灌注桩根底施工工作，包管施工质量达到国家尺度尺度。
1.2尺度和提高施工人员的办理水安然平静操作程度，所施工的产物达到国家尺度，并不竭向新的要求努力。
1.3尺度灌注桩根底尺度化施工活动。
2 施工范围2.1适用于送变电工程6.6－500KV水下钻孔灌注桩根底施工。
2.2适用于正、反循环钻机成孔。
2.3适用于导管水下混凝土灌注。
2.4适用于单桩根底或群桩根底。
3 作业任务3.1钻孔、清孔。
3.2钢筋骨架制作及安装。
3.3混凝土水下灌注。
3.4桩头模板安装〔承台模板安装〕。
3.5混凝土养护。
4 作业筹办工作4.1技术筹办4.1.1熟悉设计图纸及有关资料和要求，组织图纸审核。
4.1.2线路地形、地貌实地堪察。
4.1.3在进行灌注桩根底施工之前，应对参加灌注桩根底施工的作业人员进行技术交底，并作好交底记录。
使每一个操作人员，明确施工范围、操作方法、质量尺度，推行程序化、尺度化作业。
4.2物资筹办按照材料采购方案将施工所用的材料进行砂、石场落实，并采样送检，经查验合格前方可定货、拉运，在施工前或施工中分批进入现场，材料堆放应合理整齐。
4.2.2钢材、水泥必需具备二次物理查验陈述单及出厂合格证；地平材料经试验室查验合格前方可由现场材料接收人员按陈述单工程进行目测、查抄验收。
4.2.3各种查验陈述及合格证原件由材料部分暂时保留，将复印件交给施工队现场使用。
4.2.4粗骨料宜选用：碎石20-40mm、卵石5－40mm；细骨料采用中砂；水泥宜采用普通硅酸盐水泥。
4.2.5模板：应采用钢模板。
4.3施工机械设备及工器具筹办4.3.1施工之前，应按施工技术部分所编制的施工组织设计、施工工艺选择和筹办施工机械设备及工器具。
灌注桩基础作业指导书一、概述灌注桩基础是一种常用的深基础工程方法，适用于土质较差或要求较高的建筑物。
本指导书旨在提供灌注桩基础作业的详细步骤和要求，确保施工过程安全、高效、质量可控。
二、施工前准备1. 完成灌注桩基础设计，包括桩径、桩长、桩间距等参数的确定。
2. 检查施工现场，确保无障碍物和地质问题，保证施工安全。
3. 准备施工所需的设备和材料，包括钻机、搅拌机、钢筋等。
三、施工步骤1. 打桩定位1.1 根据设计要求，在施工现场标定桩位，确保桩位准确。
1.2 使用定位器或激光仪器进行精确定位，确保桩位的垂直度和水平度。
2. 钻孔2.1 根据设计要求，确定钻孔直径和深度。
2.2 使用钻机进行钻孔，确保钻孔直径和深度符合设计要求。
2.3 钻孔过程中，根据土层情况及时记录和调整钻孔参数，确保钻孔质量。
3. 清孔3.1 钻孔完成后，使用清孔器进行清孔，确保孔内无杂质和泥浆。
3.2 清孔过程中，将清孔器完全下入孔底，确保清孔质量。
4. 增加钢筋笼4.1 根据设计要求，制作钢筋笼。
4.2 在孔内安装钢筋笼，确保钢筋笼垂直度和位置准确。
4.3 钢筋笼的连接点应采用焊接或扎带固定，确保连接牢固。
5. 灌注混凝土5.1 准备混凝土材料，确保配合比和质量。
5.2 使用搅拌机将混凝土倒入孔内，确保灌注均匀。
5.3 灌注过程中，使用振动棒进行振捣，确保混凝土密实。
5.4 灌注完成后，检查灌注桩表面是否平整，如有不平整处进行修整。
6. 后续处理6.1 灌注完成后，对施工现场进行清理，确保整洁。
6.2 根据设计要求，进行灌注桩的养护工作，确保混凝土强度的发展。
四、质量控制1. 施工过程中，严格按照设计要求进行操作，确保施工质量。
2. 每个施工步骤完成后，进行质量检查，如有问题及时纠正。
3. 对施工过程中的关键节点进行抽样检测，确保施工质量符合要求。
4. 施工完成后，进行灌注桩的质量验收，确保达到设计要求。
五、安全注意事项1. 施工人员必须穿戴好安全帽、工作服和安全鞋等个人防护装备。
基础灌注桩工程作业指导书钻（冲）孔灌注桩一、施工准备1、材料⑴符合设计要求的商混⑵钢筋：品种和规格均应符合设计规定，并有出厂合格证和按规定试验合格后才能使用。
2、作业条件⑴施工前应作场地查勘工作，如有架空电线、地下电缆、给排水管道等设施，妨碍施工或对安全操作有影响的，应先作清除、移位或妥善处理后方能开工。
⑵施工前应做好场地平整工作，对不利于施工机械运行的松散场地，必须采取有效的措施进行处理。
场地要采取有效的排水措施。
⑶应具备施工区域内的工程地质资料、经会审确定的施工图纸、施工组织设计或方案、各种原材料及其抽检试验报告、混凝土配合比设计报告以及有关资料。
⑷施工机械性能必须满足成桩的设计要求。
二、工艺流程测量放线→埋设护筒→钻机就位、泥浆制作→冲击(或冲抓机、旋转、潜水钻)成孔→抽渣→补浆→检孔→清孔→检查沉渣→安放钢筋笼→下导管→灌注水下混凝土三、操作工艺1、场地平整后放线定桩位，定位后要在每个桩位中心点打入一条φ16×800mm的钢筋做桩位标记,并用混凝土固定好。
桩位放线后会同有关人员对轴线桩位进行复核，并办好复核记录签证。
轴线桩位经复核无误后方可进行施工。
2、护筒应按下列规定设置⑴护筒一般用4~8mm厚的钢板加工制成，高度为1.5~2m。
钻孔桩的护筒内径应比钻头直径大100mm；冲孔桩的护筒内径应比钻头直径大200mm。
护筒的顶部应开设1~2个溢浆口，并高出地面0.15~0.30m。
⑵护筒有定位、保护孔口和维持水位高差等重要作用。
护筒位置要根据设计桩位，按纵横抽线中心埋设。
埋设护筒的坑不要太大。
坑挖好后，将坑底整平，然后放入护筒，经检查位置正确，筒身竖直后，四周即用粘土回填，分层夯实，并随填随观察，防止填土时护筒位置偏移。
护筒埋好后应复核校正，护筒中心与桩位中心应重合，偏差不得大于50mm。
⑶护筒的埋设深度：在粘性土中不宜小于1m；在砂土中不宜小于1.5m，并在保持孔内泥浆液面高于地下水位1m以上。
钻孔灌注桩施工作业指导书三篇篇一：钻孔灌注桩施工作业指导书（冲击钻）1、适用范围本作业指导书适用于桥梁桩基工程的钻孔灌注桩施工。
2、作业准备2.1、内业技术准备开工前组织技术人员认真学习实施性施工组织设计，熟悉施工图纸、规范和技术标准，制定施工安全保证措施，提出应急方案。
对施工人员进行技术交底，对施工人员进行上岗前培训，考核合格后持证上岗。
2.2、外业技术准备施工作业层中所涉及的各种外部技术数据收集，修建临时设施，满足主要管理人员、技术人员进场生活、办公需要。
3、技术要求3.1、桩深达到设计要求后，必须检查桩径、垂直度、泥浆比重等指标，做好记录，合格后进行清孔换浆。
3.2、按设计图纸及及规范要求进行钢筋笼制作，并按设计要求设计垫块。
3.3、混凝土灌注要及时进行，灌注混凝土前沉碴厚度必须满足设计要求。
4、施工工艺本管段钻孔桩基础施工根据现场实际地质情况采用冲击钻机钻孔，吊车配合钻机安装钢筋笼，混凝土由搅拌站集中供应，搅拌输送车运输，混凝土输送泵泵送灌注水下混凝土，施工程序为：施工准备→埋设护筒→钻孔→成孔→清孔→桩身钢筋笼安放→安装导管→二次清孔→灌注水下混凝土→拔除护筒→场地清理。
其施工工艺流程图如下。
冲击钻机钻孔施工工艺流程4.1、施工前准备工作4.1.1、测量确定钻孔桩位：按照控制网及桥墩设计坐标，用全站仪精确放出桩位，同时布设稳固十字护桩，以便经常检查钻孔偏位情况，经复核无误后方可进行孔桩施工。
4.1.2、场地平整及机械安装钻机底座须为与坚实地基上，以免施工过程中发生不均匀沉陷而造成孔位偏移。
1）钻孔场地在旱地时，应清除杂物、换除软土、平整压实，场地位于陡坡时，可用枕木、型钢等搭设工作平台。
2）在浅水中，宜用筑岛法施工，岛顶面高出施工水位1.0米左右，筑岛面积应按钻孔方法、钻机大小等要求决定。
3）在深水或淤泥较厚时，可搭设工作平台进行施工。
平台须坚固稳定，能支承钻机和完成钻孔作业。
4)制浆池、沉淀池和泥浆池，应在计划施工场地或工作平台时一并考虑。
钻孔灌注桩施工作业指导书1 适用范围本作业指导书适用于回旋钻成孔、冲击钻成孔、旋挖钻成孔等灌注桩的施工。
2 作业准备2.1技术准备2.1.1会同设计、监理完成现场交接桩和施工技术交底工作。
组织测量部门进行轴线定位和各控制点的闭合复制，对施工人员进行专项培训等。
2.1.2熟悉和分析施工现场的水文、地质等资料，熟悉设计图纸并编制钻孔桩单项施工组织设计，向作业队施工人员进行技术、安全、质量、环保交底，确保施工过程中的工程质量和人身安全。
2.1.3熟悉施工现场环境，摸清施工范围内的地下管线、地下构筑物、危险建筑等分布情况。
2.1.4按照混凝土的强度设计要求，做水下混凝土配合比、施工配合比，满足钻孔桩灌注混凝土的要求。
2.2机具准备2.2.1做好机具设备、场地的规划布置。
2.2.2钻孔钻机大致分为三类：一类是冲击式钻机，配有钻架和起吊、冲击等全套设备；另一类是回旋钻机；第三类是旋挖钻机。
2.2.3项目应根据钻孔直径、深度、土层情况、供应条件等选择合理配置钻机。
2.3场地准备2.3.1钻孔场地的平面尺寸应按桩基设计的平面尺寸、桩基数量和钻机底座平面尺寸、钻机移位要求以及其他配合施工机具设施布置等情况而定。
2.3.2施工场地或工作平台的高度应考虑施工期间可能出现的高水位或潮水位，并高出其上0.5～1.0m。
2.4桩位测定2.4.1根据设计资料，复核桩位轴线控制网和高程基准点。
2.4.2确定桩位中心，以中心为圆心，以大于桩身半径在四周十字护桩，做好标记并固定好。
经驻地监理工程师核查、批准后开钻。
3 技术要求3.0.1安装钻机时机座底部应垫平，保持稳定，并打入木楔防滑，不得产生位移和沉陷。
钻尖、钢丝绳在同一垂线上，与护筒中心偏差不得大于 5cm，钻机就位测量护筒顶标高，用于钻孔过程中进行孔深测量参考。
3.0.2钻进过程中，应始终保持孔内水位应高于护筒底口 500mm 以上，掏取钻渣和停钻时应及时向孔内补水，保持水头高度。

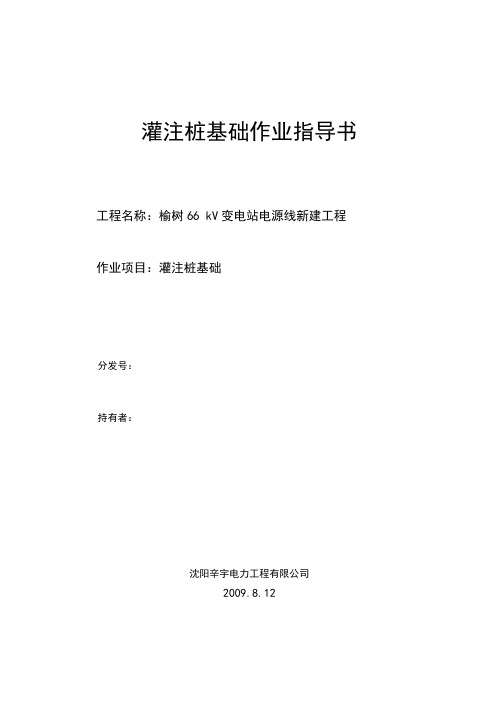

灌注桩基础作业指导书工程名称：榆树66 kV变电站电源线新建工程作业项目：灌注桩基础分发号：持有者：沈阳辛宇电力工程有限公司2009.8.12榆树66 kV变电站电源线新建工程批准：审定：编写：2009年月日一、工程概况1、工程名称：1.1榆树66千伏变电站电源线新建工程1.2线路起止点：66kV开李甲乙线43#至榆树66千伏变电站。
新建22#分歧钢管杆至李台66千伏变电站。
新建2#分歧钢管杆延伸至科研街南段。
线路亘长3.4千米。
其中电源线2.6千米，李台分线0.2千米。
延伸段0.6千米。
电压等级：66千伏。
双回路。
导线选用LGJ-240/30型钢芯铝绞线。
开李线43#至新建22#延伸段，每相2根。
其他段每相1根。
地线采用复合架空地线OPGW-24B1/50光纤复合架空地线1根。
（1）电源线：新建杆塔25基，其中终端钢管杆1基，转角钢管杆3基，分歧钢管杆2基，直线薄壁钢管混凝土杆19基。
（2）李台分线：新建终端钢管杆1基。
（3）延伸段：新建杆塔5基。
其中终端钢管杆1基，直线薄壁钢管混凝土杆4基。
工程建设单位：铁岭供电公司工程设计单位：铁岭市电力勘测设计院工程总监理单位：东北电力建设监理有限公司铁岭监理站施工单位：沈阳辛宇电力工程有限公司计划工期：2009年8月25日开工至2010年5月31日工期：9个月1.1 工程量：现浇灌注桩基础31基。
其中耐张钢管杆6基，分歧钢管杆2基，直线薄壁钢管杆23基。
1.2 工程技术特征1.2.1 基础施工应遵照《110—500kV架空电力线路施工及验收规范》（GB50233——2005）执行。
2、施工准备2.1 做砼配比2.1.1 施工前必须复测设计勘测时定位的杆塔是否是中心桩位置，当有下列情况之一时，应查明原因予以纠正。
2.1.2 两个相邻直线桩为准，横线路偏差不应大于30MM。
2.1.3 顺线路方向两相邻杆塔塔位中心桩的距离与设计值的偏差不大于2设计档距的1 %2.2 施工前，先将塔位中心桩移出，有位移的现位移，然后订立辅助桩，移出塔位中心桩，必须牢固可靠，并采取保护措施，并有记录。
灌注桩施工作业指导书1、灌注桩施工施工准备1、灌注桩施工应具备下列资料：（1）建筑场地岩土工程勘察报告；（2）桩基工程施工图及图纸会审纪要；（3）建筑场地和邻近区域内的地下管线、地下构筑物、危房、精密仪器车间等的调查资料；（4）主要施工机械及其配套设备的技术性能资料；（5）桩基工程的施工组织设计；（6）水泥、砂、石、钢筋等原材料及其制品的质检报告；（7）有关荷载、施工工艺的试验参考资料。
2、钻孔机具及工艺的选择，应根据桩型、钻孔深度、土层情况、泥浆排放及处理条件综合确定。
3、施工组织设计应结合工程特点，有针对性地制定相应质量管理措施，主要应包括下列内容：（1）施工平面图：标明桩位、编号、施工顺序、水电线路和临时设施的位置；采用泥浆护壁成孔时，应标明泥浆制备设施及其循环系统；（2）确定成孔机械、配套设备以及合理施工工艺的有关资料，泥浆护壁灌注桩必须有泥浆处理措施；（3）施工作业计划和劳动力组织计划；（4）机械设备、备件、工具、材料供应计划；（5）桩基施工时，对安全、劳动保护、防火、防雨、防台风、爆破作业、文物和环境保护等方面应按有关规定执行；（6）保证工程质量、安全生产和季节性施工的技术措施。
4、成桩机械必须经鉴定合格，不得使用不合格机械。
5、施工前应组织图纸会审，会审纪要连同施工图等应作为施工依据，并应列入工程档案。
6、桩基施工用的供水、供电、道路、排水、临时房屋等临时设施，必须在开工前准备就绪，施工场地应进行平整处理，保证施工机械正常作业。
7、基桩轴线的控制点和水准点应设在不受施工影响的地方。
开工前，经复核后应妥善保护，施工中应经常复测。
8、用于施工质量检验的仪表、器具的性能指标，应符合现行国家相关标准的规定。
一般规定1、不同桩型的适用条件应符合下列规定：（1）泥浆护壁钻孔灌注桩宜用于地下水位以下的黏性土、粉土、砂土、填土、碎石土及风化岩层；（2）旋挖成孔灌注桩宜用于黏性土、粉土、砂土、填土、碎石土及风化岩层；（3）冲孔灌注桩除宜用于上述地质情况外，还能穿透旧基础、建筑垃圾填土或大孤石等障碍物。
工程灌注桩施工作业指导书(2)工程灌注桩施工作业指导书（二）1.灌注桩施工的主要内容1.1审查施工组织设计、检查施工设备（如钻具、钻头、直径、锥尖角度、保径圈等），施工场地必须做硬地坪；1.2检查桩孔定位放线及标高、桩数；1.3检查钢筋、焊条等原材料的产品合格证、复试报告；自拌砼要检查水泥、粗细骨料、外加剂的产品合格证、复试报告及砼的配合比；商品砼要查砼配合比及其质量保证资料；1.4护筒埋设位置准确，其中线与核心桩位中心线的允许偏差不大于20mm，并保证护筒垂直，护筒底口埋进原土深度不应小于0.2m，且要回填夯实。
1.5钻机就位正确，钻具要垂直，机架要平稳。
1.6泥浆质量仅规定比重和粘度两项，常用正循环成孔，泥浆比重：注入口≤1.15，排出口≤1.30；泥浆粘度：注入口18″—22″，排出口20″—26″。
1.7清孔及沉渣要求清孔应分两次进行，第一次在成孔后，立即进行，第二次在下钢筋笼和灌注导管安装完毕后进行，泥浆比重应降至≤1.15（正循环），孔底允许沉淤厚度承重桩为≤15cm，支护桩为≤30cm；1.8成孔质量要求包括孔径垂直度、孔深及桩位偏移等（参照设计要求的相应桩基工程规范）；1.9钢筋笼质量要求所用的各种钢筋规格要符合设计要求，钢筋笼整体长度允许偏差±100mm，直径允许偏差±10mm，主筋间距允许偏差±10mm，箍筋间距允许偏差±20mm，钢筋笼主筋砼保护层允许偏差±20mm。
为保证保护层厚度，每节钢筋笼保护层垫块不应少于2组（每组不得少于3块），且应匀称地分布在同一截面的主筋上；1.10砼质量要求配制的水下砼要求设计强度等级提高15-25%(强度等级低的取大值，强度等级高的取小值)，常用强度等级则可按提高一档等级使用。
现场砼坍落度180±20mm，每根桩应做3次以上，并抽取试块一组（3块）。
1.11成孔质量检测，审查检测方案，检查试验设备。
钻孔灌注桩施工作业指导书一、编制目的为确保我项目部桩基施工质量，明确、统一施工质量控制内容及相关验收标准，指导、规范钻孔灌注桩作业施工，特编制此作业指导书。
二、适用范围适用于济南至东营高速公路第一项目部钻孔灌注桩工程施工。
三、施工工艺（一）、钻孔灌注桩施工工艺流程见下图（二）、施工工序控制1、场地平整及机械检查施工前仔细检查机械状况，保证设备能够满足工程需要。
施工前用推土机进行场地清理、平整，清除桩位周围的各种杂物，整平夯实，保证施工场地能够承受施工时的静动荷载。
平整场地的大小满足钢筋笼安装时吊车摆放及灌注混凝土过程中罐车及吊车相互配合与进出的场地。
安装好水电线路并试水试电，在场地周围设临时排水沟。
挖泥浆池，分为泥浆循环池与沉淀池，中间挖土墙隔开，并在周围设置安全网。
测锤采用锥式测锤，用于钻孔孔深测量的测绳，在使用前必须用钢尺进行标定，并报监理批准方可使用。
2、现场布置钻机设置工程标示牌，标明桩号、桩位编号、护筒标高、设计桩长、桩径、桩底设计标高，同时现场要布置安全警示牌。
材料设备停放要合理，对孔壁和施工没有影响。
对作业区设置围挡，泥浆池采用制浆池、储浆池分置，并在四周1m处设置1.2m高双横杆钢管防护栏，栏杆立柱打入地下50cm以上，防护栏上悬挂安全警示标志。
以上准备工作要经安全工程师验收合格。
3、测量放样根据复测的控制点成果和监理工程师认可的桩位坐标对准备施工的桩基进行放样，并用十字固定法设置好护桩。
根据放样位置施工钻机平台。
4、埋设护筒根据放样的桩位拉出十字线护桩。
护桩材质必须结实、牢固，护桩必须保护完好，直至灌注前方可拔出。
埋设护筒采用人工配合机械的开挖及埋设方法，护筒材料采用钢板卷制。
护筒埋设应使其平面中心位置与桩设计中心位置一致，其顶面宜高出地面30cm或水面1.5～2.0m，若桩孔内有承压水，则应高出稳定后的承压水位2.0m 以上。
护筒应有足够的刚度，其长度应满足施工要求，以保证孔口不坍塌和不使地表水进入钻孔，并保持孔内泥浆表面高程。
钻孔灌注桩作业指导书1适用范围：适用于XXXXXX项目钻孔灌注桩施工。
2编制依据：2.1 《公路桥涵施工技术规范》(JTG/T3650-2023)2.2 《公路工程质量检验评定标准》(土建工程)(JTGF80/1-2017)2.3 《公路工程施工安全技术规范》(JTGF90-2015)2.4 《河北省高速公路施工标准化管理指南-桥涵施工》2.5 《公路工程标准施工招标文件》(2018年版下册)2.6 XXXX项目设计图纸3施工前的准备工作3.1 认真做好测量、复核工作3.1.1 桩基开工前，各施工单位要组织相关技术人员仔细审核图纸，对桩基坐标进行复核，特别是桥台坐标、互通区桥涵桩基坐标、斜交桥及匝道桥桩基坐标才乔梁桩基坐标未进行复核确认前,不得进行桩基施工,对复核结果与设计不相符的要及时与驻地办、总监办、管理处及设计代表进行沟通，以便及时得到设计方的认可。
3.1.2 项目部在驻地监理复核认可后，应立即埋设木护桩，木护桩应十字设置，木桩顶钉小钢钉，位置应宜于检测，避免交叉影响。
护桩必须用水泥已固定，并在护桩上做好标记，护筒泥浆出口避开护桩，确保桩位精度满足规范要求。
3.1.3 项目部复核桩位后，立即量测每个桩位与桩位之间的距离及各排桩之间的距离，并与理论距离比较，现场不宜量测时用全站仪测距。
相邻桩位量测数据和偏差要统一记录归档，量测工作由项目部测量工程师负责完成，量测数据和偏差要统一记录归档。
3.1.4 钻孔桩在灌注前必须由专人通过护桩检查钢筋笼对中和固定情况。
3.1.5 钻孔灌注桩浇筑后，项目部要测量桩位偏差，建立台帐，并报驻地监理测量工程师进行检查，对超限的要进行整改处理直至验收合格，否则不得接桩。
3.1.6 钻孔灌注桩桩位放样、复测和钢筋笼安放工作必须划分责任、明确到人,并明确施工单位技术负责人主管负责制，驻地办严格监督落实。
3.2 钻机的选择根据钻探地质资料，确定科学合理的钻孔方法和钻孔设备。
1.工程概况及适用范围本作业指导书适用钻孔（冲孔）灌注桩基础。
2. 编写依据标准名称颁发机构110kV-500kV架空电力线路施工及验收规范GB50233-2005 建设部、质监总局混凝土结构工程施工质量验收规范GB50204-2002 建设部、质监总局混凝土强度检验评定标准GBJ107-1987 建设部、质监总局钢结构工程施工质量验收规范建设部、质监总局建筑地基基础工程施工质量验收规范GB50202-2002 建设部、质监总局土方与爆破工程施工及验收规范建设部、质监总局建筑结构检测技术标准建设部、质监总局普通混凝土配合比设计规程JGJ55-2000 建设部110～500kV架空送电线路设计技术规程DLT5092-1999 国家经贸委输变电工程达标投产考核标准CSG/MS0903-2005 国家电网公司110～500kV送变电工程质量检验及评定标准Q/CSG10017.1-2007 国家电网公司十项重点反事故措施国家电网公司电力生产事故调查规程CSG/MS0406-2005 国家电网公司电力建设工程安全和环境管理设施规范应用手册国家电网公司架空线路及电缆安键环实施标准国家电网公司安全生产工作奖罚规定国家电网公司安全生产监督规定国家电网公司安全生产工作规定国家电网公司工程设计图纸、施工组织设计、三体系文件110kV-500k送变电工程质量检验及评定标准第一部分：送电工程国家电网公司3 作业流程3.1作业（工序）流程图灌注桩基础施工工艺流程图4. 作业准备复测分坑平整场地桩位定位 埋设护筒钻进成孔造浆钻进成孔 钢筋加工 制备泥浆水电供应 清孔检测坑孔下钢筋笼设立导管准备材料 焊接钢筋笼 掏渣承台或连梁施工检测清除浮浆及提护筒灌注混凝土试块试压制作混凝土试块 检查坍落度 制作混凝土4.1 人员配备（每台桩基）工序名称建议工作人数负责人数监护人数准备阶段10 2 1成孔阶段10 2 2浇制成型15 2 2说明：根据实际工程量配置。
4.2 工器具及仪器仪表配置工器具及仪器仪表配置（一个施工组）序号名称规格/编号单位数量备注1 扳手把 22 钳把 23 秤台 14 发电机台 15 电焊机台 26 水准仪台 17 经纬仪台 18 桩机套 19 铲把1010 铁锤把 311 斗车台1012 钢卷尺把 213 角铁桩条1214 坍落度筒个12 （含水平尺）15 抽水机台 116 振捣器套 217 搅拌机台 2 满足水下灌制需要18 试块盒套 219 泥浆比重计台 15. 作业方法5.1 现场准备5.1.1 平整场地，包括按中心桩施工基面施工范围内铲平，清除地面上的障碍物，修机械、车辆进场道路。
5.1.2 安装供水管路及临时供电线路。
（发电机械，供水设备）。
5.1.3 按设计图纸进行分坑测量，设置桩基轴线和标高控制桩。
5.1.4 设计的钢筋笼长度及分段，设置钢筋笼加工棚，还应设置备用电源设备、水泥储放棚、沙石堆放场及出渣场。
5.1.5 应设置一个3倍单桩方量的泥浆池和一个2倍单桩方量的泥浆沉淀池。
5.1.6 成桩的机械必须经鉴定合格，不合格机械不得使用；桩基础施工前必须编写的桩基础施工方案及措施，并经业主及监理代表审查认可。
5.2 材料准备5.2.1 水泥基础所使用的水泥需检验符合工程混凝土水泥的使用要求，采购的水泥出厂时应保证出厂强度等级，各项技术要求应符合设计要求。
在使用前必须对采购的水泥进行抽样复检，若复检不合格的不得投入工程使用。
若水泥出厂超过三个月，或虽未超过三个月，但保管不善时，必须进行检验，合格后方可使用。
库存堆放高度不得超过10包，并用防潮板垫起，保管过程中必须每月翻包一次。
因保管不良受潮结块时必须进行检验，合格后方能使用。
变更水泥的厂家或标号时必须重新检验。
水泥每200吨为一批次，抽样送检一次，送检必须由监理现场见证取样送检。
5.2.2 砂混凝土所使用的轻骨料要求是天然河砂，从现场采样回来并作实验鉴定合格后，才能在工程混凝土中作轻骨料。
而在砂的平均粒径上，使用大于0.5mm的中粗砂，在使用和使用砂时，要求所选用的砂的含泥量应不超过5%，其泥块含量应部大于1%，其平均径必须符号以上要求。
砂每600吨为一批次，送检必须由监理现场见证取样送检，若检验不合格不得投入工程使用。
5.2.3 碎石所使用的粗骨料为碎石，从现场采样回来并作试验签定，合格后才能作为本工程混凝土的粗骨料。
现浇基础使用的碎石粒径为20～40mm。
本工程所使用碎石在选择和使用时，所选用的碎石必须符合一下要求：①、碎石中的针、片状颗粒含量应小于25%，含泥量应小于2%，含泥块量应小于0.7%。
②、碎石的强度应不低于砼强度的1.5～2倍，石料应清洁，不允许有泥土，使用前应用清水冲洗外层的泥土。
碎石每600吨为一批次，送检必须由监理现场见证取样送检，若检验小合格不得投入工程使用。
5．2．4水砼浇制和基础养护的用水应符合下列规定：①、饮用水及清洁的河溪水可不用化验，只进行外观检查，水中不应含有油脂及影响水泥正常凝结与硬化的有害杂质和糖类。
②、污水及PH值少于4的酸性和含硫酸盐(s04)超过水重1％的水均不得使用。
⑧、难以判断水质的，应取样到专业的化验室进行化验，以免影响砼的质量。
④、不能使用海水。
5 2．5钢筋钢筋的质量必须符合设计图纸的要求，钢材的钢号、规格必须符合图纸的规定，表面不得有折叠、裂纹、刮痕、结疤、麻点、分层等缺陷。
每一批钢材均应有出厂的合格证明和材质化验报告，成批购买的钢材应抽样进行试验。
各种规格的钢筋每60吨为一检验批次，抽样送检一次，送检必须由监理现场见证取样送检，若检验不合格的不得投入工程使用。
5．2．6焊条钢筋焊接所使用焊条型号有E43、E50等，焊条型号必须严格按施工图纸所要求的型号进行选用。
E43型焊条用于I级钢筋的焊接，E50型焊条用于II级钢筋的焊接，各种焊条必须有出厂证明书，在使用前应做外观检查，选用的焊条应与被焊钢筋的强度和性能相当，受潮的焊条必须经过处理，并经工艺性能试验，合格后方能使用，焊药剥落者不准使用。
5．2．7为保证原材料的质量，所有原材料的检验必须由监理见证送检。
5．2．8配合比按质量检测中心试配的数据执行，配合比按下表填写。
材料强度等级水泥砂石水C10 配料量kg/m³重量比C15 配料量kg/m³重量比C20 配料量kg/m³重量比C25 配料量kg/m³重量比应提前进行配合比设计和试验，以满足桩身混凝土施工的需要。
5．3护筒埋设5．3．1护筒一般采甩4—8钢板制作，用旋转钻机时其直径应大于钻头直径100mm。
5．3．2护简位置应埋设正确，护筒与坑壁之间应用黏土填实。
护筒中心与桩位中心偏差不得大于50 mm；单桩基础护筒偏差应满足验收规范中整基基础尺寸允许偏差的规定。
5．3．3护筒埋设深度黏土不宜小于1m，在砂土中小宜小于1．5m，并保持孔内泥浆面高出地下水位1m以上。
受江河水位影响的桩基工程，应严格控制护筒内外的水位差。
5．3．4制浆的黏土的要求(1)黏土技术指标为：胶体率不低丁95％，含砂率不大于4%，造浆能力不低于2.5L/kg。
(2)应选用野外具有下列特征的黏土：自然风干后用手不易扒开捏碎；干土破碎后有尖硬的棱角；用刀切开后表面光滑，颜色较深；水浸湿后有黏滑感，和成泥块后易搓成直径1mm的细长泥条。
(3)制浆的性能和技术指标一般由泥浆密度、黏度、含砂率、胶体率等四项指标来确定。
调制钻孔泥浆时，根据钻孔方法、地质情况及桩本身条件等选用不同泥浆性能指标，一般可参照下表选用。
地质情况密度黏度(s) 含砂率(％) 胶体率(％)般地质1．1—1．3 16—22 <4—8 >95松散易坍地质1．4—1．6 19—28 <4—8 >955.4钻机的安装钻机的安装应符合下列要求：钻机中心与桩基中心偏差不得大于50mm；钻杆中心偏差应控制在20mm 以内。
钻机底座下方用道木垫实，钻杆用扶正器固定，确保钻机找正后不发生移动。
安装钻机时，应将机台调平，转盘中心应与钻架上吊滑轮在同一垂直线上。
5.5钻孔5.5.1为使钻进成孔正直，防止扩大孔径，应使钻头旋转平稳，力求钻杆垂直无偏晃地进，即钻杆尽量在受拉状态下工作。
5.5.2在松软土层中钻进，应根据泥浆补给情况控制钻进速度；在硬土层中的钻进速度以钻机不发生跳动为准。
5.5.3当一节钻杆钻完时，应先停止转盘转动，然后吊起钻头至孔底200～300mm，并继续使用反循环系统将孔底沉渣排净，再接钻杆继续钻进。
钻杆连接应拧紧牢靠，防止螺栓、螺母、拧卸工具等掉入坑内。
5.5.4钻进过程应及时校正钻机钻杆，确保不斜孔。
泥浆的黏度应符合设计要求，钻孔内的水位必须高出地下水位1．5m以上，如果发生斜孔、塌孔、护筒周围冒浆时，应停钻并采取措施后在继续钻进。
5.6清孔5.6.1在一般地质条件下，旋转钻机清孔应优先采用反循环系统。
只有在粉砂层和淤泥地质条件下，才可使用正循环系统清孔。
5.6.2采用正循环系统清孔，一般需2h以上：采用反循环系统清孔，一般需20min左右。
当孔内泥浆比重<1．25，孔底沉渣厚度≤lOOmm时，清孔为合格。
5.6.3 下钢筋笼后，必须进行二次清孔，泥浆比重不超过1.15，桩底沉渣厚度端承桩不超过100mm、擦桩不超过300mm。
5.6.4清孔后须将钻杆稍稍提起使其空转，并启动泥浆循环系统，将孔内沉渣排出。
清孔取样应选在孔底500mm以内的泥浆，要求比重<l.15，含砂率≤8％，黏度≤28s。
5.7 钢筋笼的制作和吊装5.7.1钢筋笼应按设计长度和吊装机械的吊高，分段分节成型。
一般第一节可做成1．2一1．5倍吊架高，以后各节宜为吊架高的0．8倍。
5.7.2钢筋笼的节与节质监应用电焊机在孔口对接焊接，焊接时间不超过2．5小时。
主筋接口应对齐，同一断面内接头数量不超过50%，先点焊，后施焊，待焊口自然冷却后方准吊入孔内。
5.7.3钢筋笼在吊装前应进行强度验算，防止钢筋笼变形。
吊装钢筋笼进入孔内，应避免碰撞护筒和孔壁。
5.7.4吊装安放时应使钢筋笼轴线与桩孔轴线重合。
5.8 水下浇注混凝土。
5.8.1 钢筋笼吊装完毕，且作隐蔽工程验收合格后方可浇注水下混凝土。
5.8.2混凝土的用料（砂、石、水泥及水)品质应符合混凝验收规范要求，并有足够的数量。
5.8.3水下混凝土的配合比必须按照试验给出的配合比，严格控制砂、石、水泥的用量，且混凝土必须具备良好的和易性。
5.8.4使用的隔水栓或隔水球应有良好的隔水性能，做到能顺利排出。
5.8.5导管的壁厚不宜小于3mm，直径宜为200-250mm，底管长度不宜小于4mm，导管接头宜用法兰或双螺纹方扣快速接头。
