赵庄东南生产桥灌注桩施工作业指导书

作业指导书灌注桩根底施工XXX送变电工程公司目录1总那么2适用范围3作业任务4作业筹办工作5施工工艺及技术要求6质量尺度及查验要求7安然办法及文明施工8作业工艺流程图9施工记录10撑持性文件11工器具配备表12附加1 总那么1.1包管公司质量体系工作的顺利进行，当真做好灌注桩根底施工工作，包管施工质量达到国家尺度尺度。

1.2尺度和提高施工人员的办理水安然平静操作程度，所施工的产物达到国家尺度，并不竭向新的要求努力。

1.3尺度灌注桩根底尺度化施工活动。

2 施工范围2.1适用于送变电工程6.6－500KV水下钻孔灌注桩根底施工。

2.2适用于正、反循环钻机成孔。

2.3适用于导管水下混凝土灌注。

2.4适用于单桩根底或群桩根底。

3 作业任务3.1钻孔、清孔。

3.2钢筋骨架制作及安装。

3.3混凝土水下灌注。

3.4桩头模板安装〔承台模板安装〕。

3.5混凝土养护。

4 作业筹办工作4.1技术筹办4.1.1熟悉设计图纸及有关资料和要求，组织图纸审核。

4.1.2线路地形、地貌实地堪察。

4.1.3在进行灌注桩根底施工之前，应对参加灌注桩根底施工的作业人员进行技术交底，并作好交底记录。

使每一个操作人员，明确施工范围、操作方法、质量尺度，推行程序化、尺度化作业。

4.2物资筹办按照材料采购方案将施工所用的材料进行砂、石场落实，并采样送检，经查验合格前方可定货、拉运，在施工前或施工中分批进入现场，材料堆放应合理整齐。

4.2.2钢材、水泥必需具备二次物理查验陈述单及出厂合格证；地平材料经试验室查验合格前方可由现场材料接收人员按陈述单工程进行目测、查抄验收。

4.2.3各种查验陈述及合格证原件由材料部分暂时保留，将复印件交给施工队现场使用。

4.2.4粗骨料宜选用：碎石20-40mm、卵石5－40mm；细骨料采用中砂；水泥宜采用普通硅酸盐水泥。

4.2.5模板：应采用钢模板。

4.3施工机械设备及工器具筹办4.3.1施工之前，应按施工技术部分所编制的施工组织设计、施工工艺选择和筹办施工机械设备及工器具。

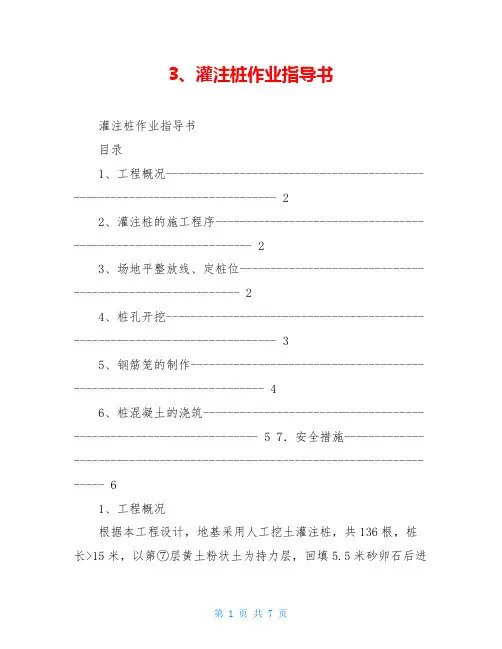

3、灌注桩作业指导书灌注桩作业指导书目录1、工程概况--------------------------------------------------------------------------- 22、灌注桩的施工程序--------------------------------------------------------------- 23、场地平整放线、定桩位--------------------------------------------------------- 24、桩孔开挖--------------------------------------------------------------------------- 35、钢筋笼的制作--------------------------------------------------------------------- 46、桩混凝土的浇筑------------------------------------------------------------------ 5 7．安全措施--------------------------------------------------------------------------- 61、工程概况根据本工程设计，地基采用人工挖土灌注桩，共136根，桩长>15米，以第⑦层黄土粉状土为持力层，回填5.5米砂卵石后进行扩底，扩底高度>1400mm，然后灌注素砼，最后吊放钢筋笼，浇筑砼。

2、挖孔桩的施工程序场地整平→放线、定桩位→砌孔口护圈→安装活动井盖、垂直运输架、起重电动葫芦或卷扬机、活底吊土桶，排水、通风、照明设施等→第二节桩身挖土→清理桩孔四壁、校核桩孔垂直度和直径→重复第二节挖土、清土和校核桩孔等工作，循环作业直至设计深度→检查持力层后进行扩底→清理虚土、排除积水、检查尺寸和持力层→吊放钢筋笼就位→浇筑桩身混凝土。

钢筋混凝土灌注桩施工作业指导书1 适用范围适用于XXX标段钢筋混凝土灌注桩施工。

2 作业准备2.1内业技术准备（1）在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清相关技术问题，熟悉规范和施工技术标准。

（2）制定现场施工安全保证措施，制定有针对性的应急预案。

（3）对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考试合格后持证上岗。

（4）依据验收标准及建设、监理单位要求，编制技术资料、施工原始记录、检验批资料表格计划。

2.2外业技术准备（1）施工作业层中所涉及的各种外部技术数据收集。

（2）建立混凝土拌合站，并经验收合格可以投入使用，各种混凝土材料已进场并经验收合格，混凝土配合比设计已完成并报批。

（3）作业前外部环境已调查清楚，地下管线等设施调查清楚并已保护或迁移。

（4）现场具备“三通一平”条件。

3 技术要求（1）路基施工前，清除原地面植被，挖除树根，做好临时排水设施。

根据现场实际情况，采用推土机等大型机械辅以人工进行施工。

原地面处理后符合下列要求：原地面基底密实、平整；松软表土及腐植土清除干净，翻挖回填压实质量符合设计要求。

（2）设计要求进行单桩承载力试验时，应按设计要求和有关规定进行试桩。

（3）钢筋混凝土灌注桩钻孔应一次成孔，孔底应平整，无松渣、淤泥、沉淀或扰动过的软层，不应用加深孔底深度的方法代替清孔。

（4）钢筋混凝土灌注桩桩底应置于设计规定的地层中。

施工过程中应记录成孔及地层变化时的机具设备反应，核对设计地质资料。

发现地质条件不符时，施工单位应向建设、设计单位反馈，勘察设计单位应及时进行现场确认。

（5）钢筋混凝土灌注桩成孔过程中，应控制和保持钻机、桩机设备垂直。

4 施工程序与工艺流程4.1施工程序钢筋混凝土灌注桩的成孔施工可根据地质条件、桩长和桩径等采用钻机成孔。

钻孔灌注桩是采用不同的成孔方法，在地层中按要求形成一定形状（断面）的井孔，达到设计标高后，将钢筋骨架吊入井孔中，再灌注混凝土（有地下水时灌注水下混凝土），成为桩基础的一种工艺。

灌注桩施工作业指导书1.桥梁桩基采用旋挖钻机或反循环旋转钻机成孔，水下混凝土灌注成桩。

2.钻孔场地应清除杂物、换除软土、平整压实。

3.混凝土运输便道必须平整，且能够满足重载车辆通行。

4.测量人员按照桩位坐标采用全站仪测准确放出桩的中心位置。

5.测量放样后及时进行技术交底，现场交底到作业班长和操作手。

6.护筒采用8mm厚钢板制作，高度为2～4m，2m一节,做成整体圆形。

护筒直径比设计桩径大20～40cm。

护筒顶部高出施工地面30cm。

7.护筒埋设质量标准：护筒孔口平面位置与设计偏差不大于5cm，竖向倾斜度不大于1%。

8.开挖泥浆池，选用膨润土配制优质泥浆。

9.在钻孔桩施工过程中，对沉淀池中沉渣及浇筑混凝土时溢出的废弃泥浆随时清理，严防泥浆溢流，用汽车弃运至指定地点。

10．钻机就位后，将钻杆中心准确对准孔位中心，保证底座和顶端平稳；要求转盘中心同钻架上的起吊滑轮缘以及柱位中心三点在同条垂线上，钻杆位置偏差不得大于5mm。

11.钻进过程中要及时填写钻孔施工记录，交接班时应详细交待本班钻进情况及下一班需注意的事项。

12.钻进中控制水头高度，并经常测定泥浆性能，保持一定的比重、粘度和含砂率。

13.旋挖钻进时,根据地质情况，采用合适的钻头。

开始旋挖时速度要慢，防止扰动护筒。

在孔口段5～8m旋挖过程中特别要注意通过控制盘来监控垂直度,如有偏差及时进行纠正。

14.钻进过程中，每进尺2m及在地层变化处捞取渣样，填写钻孔记录表并与地质柱状图核对，根据不同地层调整泥浆指标和旋挖速度。

15．钻孔达到设计深度后,采用检孔器进行检查，各项指标符合要求后立即进行清孔。

旋转钻机清孔采用泥浆置换法。

16.清孔须达到符合设计及规范要求，孔内排出或抽出的泥浆手摸无2～3mm颗粒，泥浆比重不大于1.1，含砂率小于2%，粘度17～20s；17.浇筑水下混凝土前检查孔底沉渣厚度，沉渣厚度不大于10cm。

严禁采用加深钻孔深度的方法代替清孔。

钻孔灌注桩施工作业指导书(一)编制目的对钻孔灌注桩工程施工进行全面控制，确保工程质量达到设计及施工规范要求。

(二) 钻孔桩施工方案将施工场地平整完成后，进行机械压实。

按照测量放样确定的位置埋设钢护筒，护筒埋设深度根据覆盖层具体情况确定。

钻孔桩泥浆池（沉淀池）设置于相邻两墩台间，水源采取储蓄地表水和抽水相结合的办法满足施工用水。

机械成孔，钢筋笼集中分节制作，现场吊装接长。

混凝土由拌合站集中成产、混凝土运输车运输、导管法水下灌注。

施工全过程认真做好各项记录，及时完善内业资料。

(三) 钻孔桩施工前准备（1）认真阅读施工图纸，领会设计意图，对工程数量进行复核计算。

（2）制定施工方案，编制施工组织计划。

（3）准备好施工所需的设备、材料、相应配套设施。

（4）建立工程质量保证体系，制定完善的安全技术措施，进行质量、安全技术交底。

(四) 钻孔桩施工工艺钻孔桩施工工艺见图1。

图1 钻孔桩施工工艺流程图（五）钻孔桩施工方法（1）护筒的埋设由测量人员精确测放桩位。

采用外引十字线法确定桩位，即在放好桩位的基础上，用螺纹钢或圆钢外引四角桩，位置一般在设计桩径外0.5～0.8m，拉十字线，使十字线交叉点与桩中心重合。

然后挖孔，挖孔直径比护筒外径大5～10cm，深约1.5m，埋设护筒时再用十字调整护筒，使十字线交叉点于护筒中心重合，护筒外空隙用土填实，使护筒牢固，再将十字线引到护筒上（用锯条在护筒上锯一小口），这样即使四角桩不慎位移，也不影响十字线中心，便于下钢筋笼与桩位中心对中。

护筒上口应约高出施工地面50cm，护筒底端应埋进较坚硬密实的土层至少0.5m。

钢护筒直径应比钻头直径大40cm。

护筒埋设好后，再进行复核，并确保桩位中心与护筒中心相一致，平面允许误差为50mm，竖直线倾斜不大于1%。

然后进行钻机就位工作，安装钻机时底架应垫平，保持稳定，不得产生位移和沉陷，钻机顶端应用缆风绳对称拉紧。

钻机垂直轴线对准桩位中心，用经纬仪或吊锤测量钻具垂直度，钻头或钻杆中心与护筒顶面中心不得大于5cm。

灌注桩施工作业指导书1、灌注桩施工施工准备1、灌注桩施工应具备下列资料：（1）建筑场地岩土工程勘察报告；（2）桩基工程施工图及图纸会审纪要；（3）建筑场地和邻近区域内的地下管线、地下构筑物、危房、精密仪器车间等的调查资料；（4）主要施工机械及其配套设备的技术性能资料；（5）桩基工程的施工组织设计；（6）水泥、砂、石、钢筋等原材料及其制品的质检报告；（7）有关荷载、施工工艺的试验参考资料。

2、钻孔机具及工艺的选择，应根据桩型、钻孔深度、土层情况、泥浆排放及处理条件综合确定。

3、施工组织设计应结合工程特点，有针对性地制定相应质量管理措施，主要应包括下列内容：（1）施工平面图：标明桩位、编号、施工顺序、水电线路和临时设施的位置；采用泥浆护壁成孔时，应标明泥浆制备设施及其循环系统；（2）确定成孔机械、配套设备以及合理施工工艺的有关资料，泥浆护壁灌注桩必须有泥浆处理措施；（3）施工作业计划和劳动力组织计划；（4）机械设备、备件、工具、材料供应计划；（5）桩基施工时，对安全、劳动保护、防火、防雨、防台风、爆破作业、文物和环境保护等方面应按有关规定执行；（6）保证工程质量、安全生产和季节性施工的技术措施。

4、成桩机械必须经鉴定合格，不得使用不合格机械。

5、施工前应组织图纸会审，会审纪要连同施工图等应作为施工依据，并应列入工程档案。

6、桩基施工用的供水、供电、道路、排水、临时房屋等临时设施，必须在开工前准备就绪，施工场地应进行平整处理，保证施工机械正常作业。

7、基桩轴线的控制点和水准点应设在不受施工影响的地方。

开工前，经复核后应妥善保护，施工中应经常复测。

8、用于施工质量检验的仪表、器具的性能指标，应符合现行国家相关标准的规定。

一般规定1、不同桩型的适用条件应符合下列规定：（1）泥浆护壁钻孔灌注桩宜用于地下水位以下的黏性土、粉土、砂土、填土、碎石土及风化岩层；（2）旋挖成孔灌注桩宜用于黏性土、粉土、砂土、填土、碎石土及风化岩层；（3）冲孔灌注桩除宜用于上述地质情况外，还能穿透旧基础、建筑垃圾填土或大孤石等障碍物。

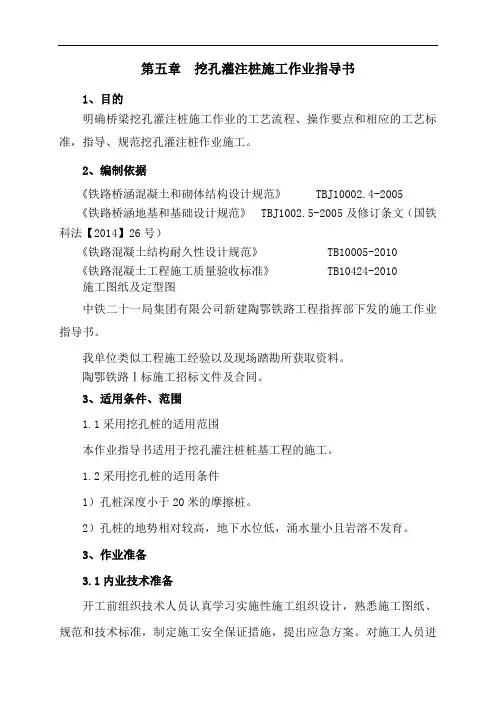

第五章挖孔灌注桩施工作业指导书1、目的明确桥梁挖孔灌注桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范挖孔灌注桩作业施工。

2、编制依据《铁路桥涵混凝土和砌体结构设计规范》 TBJ10002.4-2005《铁路桥涵地基和基础设计规范》 TBJ1002.5-2005及修订条文（国铁科法【2014】26号）《铁路混凝土结构耐久性设计规范》 TB10005-2010《铁路混凝土工程施工质量验收标准》 TB10424-2010施工图纸及定型图中铁二十一局集团有限公司新建陶鄂铁路工程指挥部下发的施工作业指导书。

我单位类似工程施工经验以及现场踏勘所获取资料。

陶鄂铁路Ⅰ标施工招标文件及合同。

3、适用条件、范围1.1采用挖孔桩的适用范围本作业指导书适用于挖孔灌注桩桩基工程的施工。

1.2采用挖孔桩的适用条件1）孔桩深度小于20米的摩擦桩。

2）孔桩的地势相对较高，地下水位低，涌水量小且岩溶不发育。

3、作业准备3.1内业技术准备开工前组织技术人员认真学习实施性施工组织设计，熟悉施工图纸、规范和技术标准，制定施工安全保证措施，提出应急方案。

对施工人员进行技术交底，对施工人员进行上岗前培训，考核合格后持证上岗。

3.2外业技术准备施工作业层中所涉及的各种外部技术数据收集，修建临时设施，满足主要管理人员、技术人员进场生活、办公需要。

4、技术要求4.1桩深达到设计要求后，必须检查桩径、垂直度、指标，做好记录。

4.2按设计图纸及及规范要求进行钢筋笼制作，并按设计要求设计垫块。

4.3混凝土灌注要及时进行，根据现场实际情况选用相应的混凝土灌注方式。

5、施工工艺5.1施工程序场地整平——放线、定桩位——挖第一节桩孔土方——支模浇灌第一节混凝土护壁——在护壁上二次投测标高及桩位十字轴线——设置垂直运输架、安装电动葫芦（或卷扬机）吊土桶、潜水泵、鼓风机、照明设施等——探孔——第二节桩身挖土——清理桩孔四壁、校核桩孔垂直度和直径——拆上节模板、支第二节模板、浇灌第二节混凝土护壁——重复第二节挖土、支模、浇灌混凝土护壁工序，循环作业直至设计深度——检查持力层后进行扩底——对桩孔直径、深度、扩底尺寸、持力层进行全面检查验收——清理虚土、排除孔底积水——吊放钢筋笼就位——浇灌桩身混凝土——破桩头——桩身无损检测。

钻孔灌注桩施工作业指导书劳动力组织：桥梁工，架工，电焊工，钢筋工。

1.1机具设备：钻机，抽水机，搅拌机，吊装设备。

1.2施工安全及劳动保护1.3施工安全1.3.1.1工作台搭设平稳，并应设栏杆，不准有探头板，负荷量每平方米5公斤以上。

1.3.1.2在3米以上高空作业，必须戴安全带和安全帽。

1.3.1.3工地运输道路应平坦，坡度不大于2％。

1.3.1.4夜间应配足够的照明。

1.3.1.5工作前必须对各种机具钢丝绳，电路，电源，进行检修，达到完好状态，方可作业。

1.3.2劳动保护1.3.2.1戴安全带，安全帽。

1.3.2.2发给水鞋（下导管）2.基本作业2.1操作过程（1）备料；（2）制安护筒；（3）搭架子；（4）钻孔；（5）钻孔检查及清底；（6）钢筋笼制作及吊装就位；（7）灌注水下混凝土。

2.2操作规程2.2.1钻孔灌注施工前应先作试桩，以确定承载能力，施工方法及采用的机具设备。

2.2.2钻孔前应将护筒用埋设或压入方法安设在桩位上，其顶面中心与设计桩位偏差不得超过5㎝。

埋入护筒，底部和周围的一定范围内夯填粘土，防止漏水。

压入护筒，底部沉入土中深度，视河床土质而定。

2.2.3冲击法或冲抓法钻孔，为防止冲击振动使邻孔孔壁坍塌或影响邻孔已灌注完或达到一定强度后，方可开钻。

2.2.4在粘性土中钻孔，如土质良好不容易发生塌孔时，可抬高孔内水位，防止坍壁，在砂土，砂石土和卵石土中开钻孔，可采用泥浆护壁。

泥浆的比重一般为1.1～1.3，对坚硬大漂石卵石夹粗砂等为1.4～1.6，泥浆制作详见施工技术手册。

2.2.5钻进中，停钻时，抽渣或提钻除土过程中，应保持孔内规定的水位，以防坍孔。

起，下钻头速度均匀，不得骤然加速，以免碰撞孔壁，形成坍孔。

停钻时，孔口应加护盖，严禁钻头留在孔内，以防埋钻。

2.2.6发生坍孔时，应仔细检查原因和位置，然后进行处理，坍孔不严重的，可加大泥浆比重继续钻进，严重的回填重钻。

2.2.7出现流砂现象后，应增大泥浆比重，提高孔内压力，或用粘土块加水拌匀，作为大泥块投下。

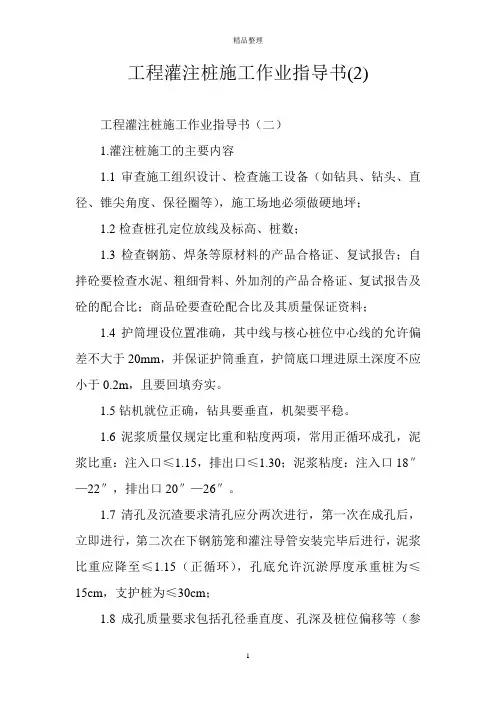

工程灌注桩施工作业指导书(2)工程灌注桩施工作业指导书（二）1.灌注桩施工的主要内容1.1审查施工组织设计、检查施工设备（如钻具、钻头、直径、锥尖角度、保径圈等），施工场地必须做硬地坪；1.2检查桩孔定位放线及标高、桩数；1.3检查钢筋、焊条等原材料的产品合格证、复试报告；自拌砼要检查水泥、粗细骨料、外加剂的产品合格证、复试报告及砼的配合比；商品砼要查砼配合比及其质量保证资料；1.4护筒埋设位置准确，其中线与核心桩位中心线的允许偏差不大于20mm，并保证护筒垂直，护筒底口埋进原土深度不应小于0.2m，且要回填夯实。

1.5钻机就位正确，钻具要垂直，机架要平稳。

1.6泥浆质量仅规定比重和粘度两项，常用正循环成孔，泥浆比重：注入口≤1.15，排出口≤1.30；泥浆粘度：注入口18″—22″，排出口20″—26″。

1.7清孔及沉渣要求清孔应分两次进行，第一次在成孔后，立即进行，第二次在下钢筋笼和灌注导管安装完毕后进行，泥浆比重应降至≤1.15（正循环），孔底允许沉淤厚度承重桩为≤15cm，支护桩为≤30cm；1.8成孔质量要求包括孔径垂直度、孔深及桩位偏移等（参照设计要求的相应桩基工程规范）；1.9钢筋笼质量要求所用的各种钢筋规格要符合设计要求，钢筋笼整体长度允许偏差±100mm，直径允许偏差±10mm，主筋间距允许偏差±10mm，箍筋间距允许偏差±20mm，钢筋笼主筋砼保护层允许偏差±20mm。

为保证保护层厚度，每节钢筋笼保护层垫块不应少于2组（每组不得少于3块），且应匀称地分布在同一截面的主筋上；1.10砼质量要求配制的水下砼要求设计强度等级提高15-25%(强度等级低的取大值，强度等级高的取小值)，常用强度等级则可按提高一档等级使用。

现场砼坍落度180±20mm，每根桩应做3次以上，并抽取试块一组（3块）。

1.11成孔质量检测，审查检测方案，检查试验设备。

桥梁工程桩基施工作业指导书一、前言桩基施工是桥梁工程中十分重要的一环，它的质量与桥梁的使用寿命、安全性直接相关。

本作业指导书力求详实，对桩基施工的各个环节均做了详细说明，旨在帮助指挥人员、施工人员更好地掌握桥梁工程桩基施工技术，确保桥梁的顺利建设。

二、施工前准备1. 确定桥梁桩基雷区及其保护措施。

2. 研究原始资料，确定桩基的设计和施工方案。

3. 按照施工方案组织施工人员，制定施工组织、质量、安全等管理方案。

4. 确定设备和材料，对设备和材料进行检查和调试。

5. 建立桥梁桩基施工的档案资料，实行档案管理。

6. 建立图纸、样板库房，在施工前将样板制成，以便控制质量，满足设计要求。

三、施工技术1. 桩基打草稿。

根据设计图纸在施工场地上用杆、绳等工具画出桩位，然后再用模板、纵横向桩轴线、铁钉等工具标定桩位及桩洞中心线。

2. 打桩洞。

施工前先要检查桩机的转向机构及方向停止机构，并查看设备的使用记录。

根据打草稿标注的桩洞位置和大小，对桩洞进行挖掘、测量等工作。

3. 顶管、整顿底部。

顶管须用天车吊起钢管，严格按照桥梁桩基设计要求进行整顿，包括底部的长度、直径及土层底面的规整度等。

4. 测定桩身长度。

所谓“打硬钉”，是将长度达到规定的桩身与弯曲度较大的钢筋(如纵筋)制成形如晒太阳的“猪封钉”，把它们分别敲入桩身中，分别在上下部钉口处修整，以达到指定长度和重量。

5. 按照设计要求进行配筋和安装钢筋，用打钉机将钢筋捆绑。

整个钢筋并接处弯曲度不得大于30度。

6. 浇筑砼。

在浇筑垫层后，连续浇注，一次性完成，要求时间紧、速度快，保证跟上钢筋进行生产。

7. 混凝土养护。

混凝土达到规定强度后，应按照技术规范进行养护。

天气条件差的地区应加强养护措施。

四、安全注意事项1. 因为桥梁的工作高度比较高，且施工现场的环境复杂，所以要求建立完善的安全生产保障制度和安全教育机制。

2. 起重和运输设备必须使用专业人员进行操作，以减少事故的发生率。

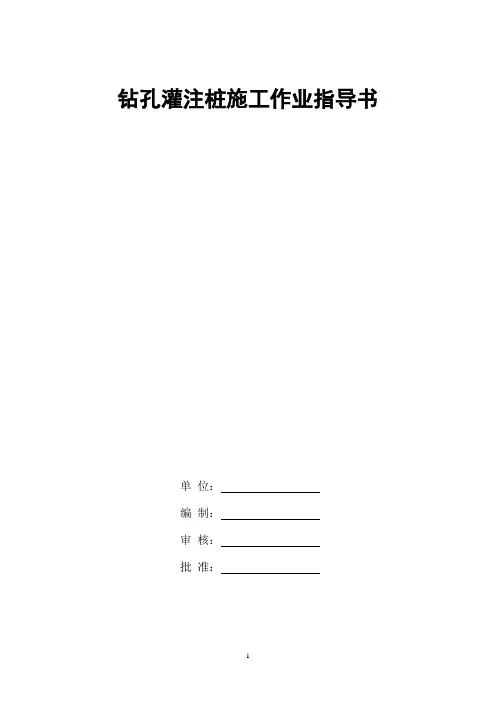

钻孔灌注桩施工作业指导书单位：编制：审核：批准：一、工程概况本工程为两岸新能源合作海南航天50MWp光伏发电实证性研究金太阳示范项目桩基和支架安装工程方案。

该工程位于海南省东方市。

进场道路已修筑，交通便利。

场区地势：整体地势南高北低，地形高差较大（约达30米），地处丘陵地带，区域内高低不平。

本工程由东北电力设计院设计。

工程质量要求：合格工程。

上图为桩基和支架整体结构图。

二、灌注桩作业工艺1．内业技术准备开工前组织技术人员认真学习实施性施工组织设计，熟悉施工图纸、规范和技术标准，制定施工安全保证措施，提出应急方案。

对施工人员进行技术交底，对施工人员进行上岗前培训，考核合格后持证上岗。

2. 外业技术准备施工作业层中所涉及的各种外部技术数据收集，修建临时设施，满足主要管理人员、技术人员进场生活、办公需要。

3．技术要求桩深达到设计要求后，必须检查桩径、垂直度、泥浆比重等指标，做好记录，合格后进行清孔换浆。

按设计图纸及及规范要求进行钢筋笼制作，并按设计要求设计垫块。

混凝土灌注要及时进行，灌注混凝土前沉碴厚度必须满足设计要求。

4．施工程序与工艺流程4.1施工程序本管段钻孔桩基础施工根据现场实际地质情况采用冲击钻机钻孔，吊车配合钻机安装钢筋笼，混凝土由搅拌站集中供应，搅拌输送车运输，混凝土输送泵泵送灌注水下混凝土，施工程序为：施工准备→埋设护筒→钻孔→成孔→清孔→桩身钢筋笼安放→安装导管→二次清孔→灌注水下混凝土→拔除护筒→场地清理。

其施工工艺流程图如下。

4.2 工艺流程5．施工要求5.1 施工前准备5.1.1测量确定钻孔桩位：按照控制网及桥墩设计坐标，用全站仪精确放出桩位，同时布设稳固十字护桩，以便经常检查钻孔偏位情况，经复核无误后方可进行孔桩施工。

5.1.2场地平整及机械安装钻机底座须为与坚实地基上，以免施工过程中发生不均匀沉陷而造成孔位偏移。

1）钻孔场地在旱地时，应清除杂物、换除软土、平整压实，场地位于陡坡时，可用枕木、型钢等搭设工作平台。

河北省高速公路石安改扩建钻孔灌注桩施工作业指导书一、适用范围本施工作业指导书适用于改扩建工程新建桥梁、扩建拼宽桥梁，采用钻孔机械成孔的灌注桩施工。

二、施工工艺流程及操作要点1、施工前准备：（1）承包人应完成灌注桩的施工技术文件和施工方案编制，并经监理人审核批准；完成灌注桩的测量放样工作，其精度应满足规范要求，并经检验合格。

（2）扩建拼宽桥梁施工前需要复测旧桥的坐标和高程，计算并复核其在图纸上的位置和标高是否正确；为了确保平面控制的要求，新拼桥梁桩位放样时必须“双控”。

（3）承包人场站建设、调试已完成，并通过监理人检查验收；钻机、吊车、混凝土运输车、导管、料斗等机械和工具准备就绪，钻机经检查验收合格并能够满足工程需要。

（4）灌注桩需要的钢筋、水泥、粗（细）集料、外加剂等材料按规定频率检验合格，并完成混凝土配合比设计；原材料和混凝土配合比，必须通过监理人的验证批复。

（5）钻孔桩施工前应按标准化施工要求完成便道施工、场地整平等工作，并通过监理人的检查验收。

河水区域的灌注桩在征得河道、水务等部门的同意后，采用筑岛法施工。

2、施工工序：见下图钻孔灌注桩施工流程图 施工准备桩位放样、“双控”复核护筒埋设、钻机就位开 钻钻 孔做好钻孔记录终孔、自检清 孔监理人检查安装钢筋笼、导管监理人检查水下混凝土灌注桩体质量自检并报监理人验收进入下道工序设置护桩钢筋笼制作检查孔径、孔深、倾斜度、泥浆性能检查沉淀层厚度混凝土拌和、运输留取试件压试件破桩头中心偏位、强度、无破损检二次清孔监理人检查监理人巡视合格不合格监理人旁站检查拼装导管3、钢筋的加工及安装：（1）钢筋的加工：①钢筋必须按照设计等级、规格、数量及尺寸加工，应对钢筋的下料长度、接头设置等进行设计计算，不得出现主筋连接长度不足、焊接接头与加强筋焊点叠加等现象。

②电弧焊宜采用双面焊，双面焊的焊缝长度不应小于5d （d为钢筋的直径），焊缝长度不包括10mm的起弧和10mm的落弧长度。

基础灌注桩工程作业指导书钻（冲）孔灌注桩一、施工准备1、材料⑴符合设计要求的商混⑵钢筋：品种和规格均应符合设计规定，并有出厂合格证和按规定试验合格后才能使用。

2、作业条件⑴施工前应作场地查勘工作，如有架空电线、地下电缆、给排水管道等设施，妨碍施工或对安全操作有影响的，应先作清除、移位或妥善处理后方能开工。

⑵施工前应做好场地平整工作，对不利于施工机械运行的松散场地，必须采取有效的措施进行处理。

场地要采取有效的排水措施。

⑶应具备施工区域内的工程地质资料、经会审确定的施工图纸、施工组织设计或方案、各种原材料及其抽检试验报告、混凝土配合比设计报告以及有关资料。

⑷施工机械性能必须满足成桩的设计要求。

二、工艺流程测量放线→埋设护筒→钻机就位、泥浆制作→冲击(或冲抓机、旋转、潜水钻)成孔→抽渣→补浆→检孔→清孔→检查沉渣→安放钢筋笼→下导管→灌注水下混凝土三、操作工艺1、场地平整后放线定桩位，定位后要在每个桩位中心点打入一条φ16×800mm的钢筋做桩位标记,并用混凝土固定好。

桩位放线后会同有关人员对轴线桩位进行复核，并办好复核记录签证。

轴线桩位经复核无误后方可进行施工。

2、护筒应按下列规定设置⑴护筒一般用4~8mm厚的钢板加工制成，高度为1.5~2m。

钻孔桩的护筒内径应比钻头直径大100mm；冲孔桩的护筒内径应比钻头直径大200mm。

护筒的顶部应开设1~2个溢浆口，并高出地面0.15~0.30m。

⑵护筒有定位、保护孔口和维持水位高差等重要作用。

护筒位置要根据设计桩位，按纵横抽线中心埋设。

埋设护筒的坑不要太大。

坑挖好后，将坑底整平，然后放入护筒，经检查位置正确，筒身竖直后，四周即用粘土回填，分层夯实，并随填随观察，防止填土时护筒位置偏移。

护筒埋好后应复核校正，护筒中心与桩位中心应重合，偏差不得大于50mm。

⑶护筒的埋设深度：在粘性土中不宜小于1m；在砂土中不宜小于1.5m，并在保持孔内泥浆液面高于地下水位1m以上。

目录一、工程概况---------------------------------------- 3二、施工说明---------------------------------------- 4三、施工工艺流程------------------------------------ 5四、施工设备配置及人员安排-------------------------- 6五、施工技术方案------------------------------------ 6六、质量要求及保证质量措施-------------------------- 12七、异常问题的处理及预防---------------------------- 13八、安全措施---------------------------------------- 13九、环境保护措施------------------------------------ 14十、声测管埋设技术要求------------------------------ 15一、工程概况1、设计规模和范围本工程起自港城500kV变电站，止于雷州220kV变电站，路径长度39.53km；雷州220kV变电站路径长度2.749km按双回路设计，其余地段安单回路设计。

导线采用型号为2×LGJ -400/35钢芯稀土铝绞线，一根地线采用OPGW-24，铝包钢复合光缆；一根地线采用JLB2-40-7（截面90mm2）铝包钢绞线；新建铁塔总数105基(其中16基耐张塔)；本工程灌注桩根底共9基，其中转角塔根底1基（N94）。

2、交通运输沿线交通条件较好。

可利用湛江至雷州、麻章~岭北、207国道等公路以及与之相连通的乡村大路进行运输。

但有些乡村大路路面较差，需拓宽及修整。

人抬运输方面，因沿线大部分为丘陵地带，山势较平缓、相对高差不大，且塔位距公路、大路较近，人抬运输较方便。

3、地形地物本方案沿线地貌以丘陵为主，有部分泥沼。
