电缆桥架类型

电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。

也可以敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。

一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。

它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。

它即适用于动力电缆的安装，也适合于控制电缆的敷设。

3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。

槽式、托盘式汇线桥架具有防尘、防干扰性能。

4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。

二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求了。

电缆桥架是什么？
一、电缆桥架简介
电缆桥架在我们的生活中是处处可见的，那么它有什么作用呢？其实它就像我们人类行走的人行天桥以及过马路用的地下通道一样保护
着电缆电线不会受到外界的破坏干扰，也保护着我们人们的用电安全，可以说相当于我们和电缆电线的守护神！
二、那么电缆桥架都有什么类型呢？
电缆桥架一般分为：梯式电缆桥架、托盘式电缆桥架、槽式电缆桥架1. 梯式电缆桥架适用于10KV一下的电缆，可供电力、冶金、石化、
纺织、机电等工矿企业和大厦等室内、外电缆架空敷设或电缆沟、隧道内使用。

2. 托盘式电缆桥架适用于安装在车间内或其他公共场合，外形较美
观，分无空托盘和有孔托盘两种形式。

3. 槽式电缆桥架采用镀锌钢板或冷轧钢板冲压折边成形，配用盖板
后可组成全封闭型桥架，可防尘、防火、防烟气污染及机械损伤，对电信计算机及控制用电线电缆有抗干扰功能。

三、电缆桥架表面处理方式有哪些呢？
电缆桥架的表面处理有：热镀锌（热浸锌）、防火烤漆、静电喷塑根据工程所处环境的不同，对所选购桥架的防腐、防护要求也不相同。

通常桥架具有喷塑，电镀锌，热浸锌等多种处理方法。

各种规格电缆桥架重量表电缆桥架是一种用于支撑和管理电力电缆的金属结构，广泛应用于电力、通信、交通等领域。

在选购电缆桥架时，了解不同规格的型号和重量成为了必要的基础知识。

本文将介绍各种规格电缆桥架的重量表，供大家参考。

不同类型电缆桥架的常见规格不同类型的电缆桥架可分为：槽式电缆桥架、托盘式电缆桥架、网式电缆桥架和梯式电缆桥架。

它们各自有不同的规格和重量，下面是它们的常见规格：1. 槽式电缆桥架槽式电缆桥架的材质主要包括金属材质和合成材料，规格一般根据槽口宽度和槽口高度来命名，常见有：50×50、100×50、150×50、200×50等。

2. 托盘式电缆桥架托盘式电缆桥架是目前市场广泛应用的一种电缆桥架，基本是由钢单元焊接而成。

托盘式电缆桥架的常见规格有：100×50、150×50、200×50、250×50等。

3. 网式电缆桥架网式电缆桥架的制作工艺有焊接和铆接两种，网式电缆桥架的高度是其型号计量的依据，高度一般为50mm，其常见规格有：100×50、150×50、200×50等。

4. 梯式电缆桥架梯式电缆桥架分为铝合金梯式电缆桥架和钢梯式电缆桥架两种。

常见规格有：100×50、150×50、200×50、250×50等。

各种规格电缆桥架的重量表下表是不同规格电缆桥架的重量表，单位为千克（kg）。

规格（mm）槽式电缆桥架托盘式电缆桥架网式电缆桥架梯式电缆桥架50×50 0.95 1.18 0.56 1.02100×50 1.55 1.95 1.01 1.82150×50 1.99 2.48 1.46 2.25200×50 2.42 2.98 1.95 2.65250×50 2.85 3.46 2.40 3.05300×50 3.29 3.96 2.87 3.45350×50 3.71 4.46 3.30 3.86400×50 4.13 4.96 3.75 4.26需要说明的是，表中的数据仅供参考，实际重量可能因生产材质、加工工艺等因素略有变化。

电缆桥架材质分类
电缆桥架是一种用于支撑和保护电缆的结构，它通常由多种不同材料制成。

以下是常见的电缆桥架材质分类：
1. 钢制电缆桥架
钢制电缆桥架是最常见的电缆桥架类型之一。

它由冷轧或热轧的钢板制成，具有高强度、耐腐蚀、耐磨损等优点。

这种电缆桥架适用于大型电力工程或要求高强度和稳定性的项目。

2. 铝制电缆桥架
铝制电缆桥架较轻，可以减轻负荷和运输成本。

铝制电缆桥架具有良好的导电性和耐腐蚀性，适用于某些需要防腐蚀和导电性能的环境。

然而，由于铝制电缆桥架的强度较低，它并不适用于承载重量较大的电缆。

3. FRP电缆桥架
FRP电缆桥架是一种由玻璃纤维和树脂制成的材料。

它的重量较轻，具有良好的耐腐蚀性、绝缘性和可塑性。

FRP电缆桥架适用于化学工厂和其他具有腐蚀性介质的环境。

它也常用于需要经常更改布线和维护的场所。

4. PVC电缆桥架
PVC电缆桥架是由聚氯乙烯制成的轻型电缆桥架。

它具有良好的耐腐蚀性和绝缘性，适用于低电压电力系统和一些小型工程。

总之，选择何种材料的电缆桥架取决于具体的应用环境和要求。

无论选择哪种材料，电缆桥架的主要功能都是提供电缆的保护和支持。

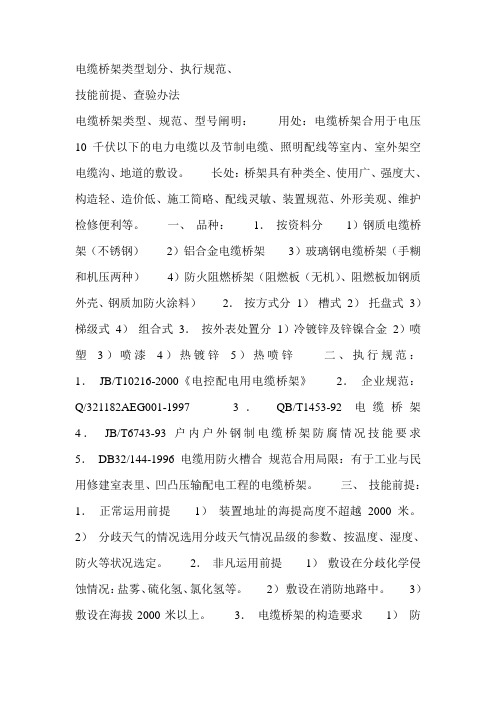

电缆桥架类型划分、执行规范、技能前提、查验办法电缆桥架类型、规范、型号阐明：用处：电缆桥架合用于电压10千伏以下的电力电缆以及节制电缆、照明配线等室内、室外架空电缆沟、地道的敷设。

长处：桥架具有种类全、使用广、强度大、构造轻、造价低、施工简略、配线灵敏、装置规范、外形美观、维护检修便利等。

一、品种：1．按资料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按方式分1）槽式2）托盘式3）梯级式4）组合式3．按外表处置分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行规范：1．JB/T10216-2000《电控配电用电缆桥架》2．企业规范：Q/321182AEG001-19973．QB/T1453-92电缆桥架4．JB/T6743-93户内户外钢制电缆桥架防腐情况技能要求5．DB32/144-1996电缆用防火槽合规范合用局限：有于工业与民用修建室表里、凹凸压输配电工程的电缆桥架。

三、技能前提：1．正常运用前提1）装置地址的海提高度不超越2000米。

2）分歧天气的情况选用分歧天气情况品级的参数、按温度、湿度、防火等状况选定。

2．非凡运用前提1）敷设在分歧化学侵蚀情况：盐雾、硫化氢、氯化氢等。

2）敷设在消防地路中。

3）敷设在海拔2000米以上。

3．电缆桥架的构造要求1）防护品级：无孔托盘（槽式）户内不低于IP30 户外不低于IP332）防护品级：耐火桥架户内不低于IP40 户外不低于IP44 资料应契合本身的相关规范钢制宜采用冷轧钢板GB/T700-1988 GB/T11253 铝制GB/T3880和GB/6892 玻璃钢GB/T15568 耐火桥架GB8624-1997中B级3）常用规格高40 50 60 80 100 150 200 宽60 80 100 150 200 250 300 400 500 600 800 1000 12004）板材厚度钢制桥架答应最小板厚：宽 B 答应最小板厚& B1＜00 1.0 100≤B＜150 1.2 150≤B＜400 1.5 400≤B≤800 2.0 800＜B＜1000 2.5 1000＜B＜1200 3.0 衔接片的厚度至少按桥架一致板厚选用也可选厚一个品级盖板的板厚可以按桥架的厚度选低一个品级5）纵贯的长度：L=2000 L=3000 L=4000 L=6000 L=8000四、桥架查验1．根据企业规范对桥架查验2．查验顺序及检测办法1）外观：桥架镀、涂外表应契合表2规则、检测办法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面外形应正直，无弯曲、歪曲、裂纹、边缘毛刺等缺陷3）汇线槽应润滑、平坦、无毁伤电缆绝缘，凸起和尖角目测法3．外表处置桥架外表应依据任务情况的要求进行镀、涂防护处置，各类防护层的厚度和附出力应契合表3的规则。

电缆桥架经营范围电缆桥架是一种安装于建筑物内外的电缆支撑系统，用于保护和支持电缆，并提供电缆的布置路径。

电缆桥架广泛应用于各类建筑物、工厂、公共设施等场所，是电力、通信、数据传输等领域必不可少的电缆支撑设备。

本文将对电缆桥架经营范围进行详细介绍。

一、电缆桥架的种类电缆桥架的种类繁多，根据不同的材质和用途可分为多种类型。

常见的电缆桥架有钢制电缆桥架、合金铝制电缆桥架、玻璃钢电缆桥架、塑料电缆桥架等。

不同的电缆桥架适用于不同的环境和要求，客户可根据具体需求选择合适的电缆桥架。

二、电缆桥架的经营范围1. 电缆桥架的设计、制造和销售电缆桥架制造企业可提供电缆桥架的设计、制造和销售服务。

通过与客户沟通了解具体需求，制定符合其要求的电缆桥架设计方案，并通过现代化的生产设备进行批量生产。

根据市场需求，制定销售策略，将产品推向市场。

2. 电缆桥架的安装及配套服务电缆桥架经营企业可提供电缆桥架的安装及配套服务。

根据客户需求，派遣专业安装团队对电缆桥架进行现场安装，并进行调试和维修等配套服务。

为客户提供一站式的解决方案，减少客户的后顾之忧。

3. 电缆桥架的维护和改造电缆桥架的维护和改造是电缆桥架经营企业的重要服务之一。

通过定期巡检和维护，保证电缆桥架的正常运行，延长其使用寿命。

同时，根据客户需求，对旧有的电缆桥架进行改造和升级，提升其功能和性能。

4. 电缆桥架相关配套产品的销售电缆桥架经营企业可向客户提供与电缆桥架相关的配套产品的销售服务。

例如，连接件、支架、防火罩等。

这些配套产品能够更好地满足客户的特殊需求，提供更完善的电缆支撑解决方案。

5. 电缆桥架的技术咨询和培训电缆桥架经营企业可向客户提供电缆桥架的技术咨询和培训服务。

通过与客户沟通，解答客户提出的技术问题，提供专业的技术咨询服务。

同时，组织专业人员进行培训，提高客户对电缆桥架的了解和运用能力。

三、电缆桥架经营的优势和前景电缆桥架作为电力、通信、数据传输等领域必不可少的设备，具有巨大的市场需求。

电缆桥架的类型
电缆桥架是一种用于支撑和保护电缆的设备，通常用于建筑物、厂房、隧道等场所。

根据不同的使用场合和要求，电缆桥架可以分为多种类型。

1. 桥式电缆桥架
桥式电缆桥架是最常见的一种类型，它由悬挂在两侧支架上的横梁和
纵向支撑构成。

这种类型的电缆桥架适用于跨越较大距离或需要承载
较重负荷的场合。

2. 梯式电缆桥架
梯式电缆桥架由平行排列的梯形支撑构成，类似于楼梯。

这种类型的
电缆桥架适用于需要在垂直方向上穿越建筑物或设备的场合。

3. 单层和双层托盘式电缆桥架
托盘式电缆桥架是一种平面结构，由多个平行排列的托盘组成。

单层
托盘式电缆桥架适用于轻负荷和短距离场合，而双层托盘式电缆桥架
则可以承载更大的负荷和跨越更长的距离。

4. 网式电缆桥架
网式电缆桥架是一种由钢丝网制成的结构，它可以适应各种形状和大小的电缆。

这种类型的电缆桥架适用于需要穿越曲线或弯曲区域的场合。

5. 洞壁式电缆桥架
洞壁式电缆桥架是一种直接安装在墙壁上的设备，它可以节省空间并保护墙面。

这种类型的电缆桥架适用于需要穿越墙体或隔板的场合。

6. 地面式电缆桥架
地面式电缆桥架是一种直接安装在地面上的设备，它可以保护地下电缆并便于维护。

这种类型的电缆桥架适用于需要穿越地下管道或通道的场合。

总之，不同类型的电缆桥架都有各自特定的应用场合和优点。

在选择和设计时，需要根据实际需求进行综合考虑，并确保符合相关标准和规定。

电缆桥架是一种统称，不能明确具体是那一种类型，电缆桥架目前在国内虽然有十几年的发展历程，不过已经被广泛运用于工程项目中，其中电缆桥架的分类就是很多人关注的一个问题，因为电缆桥架的规格种类太多，常常导致在选购的时候不知道如何分辨，下面为大家分享下分类和特点。

电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。

选型时应注意桥架的所有零部件是否符合系列化、通用化、标准化的成套要求。

建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好, 耐冲击强度高的物性特点。

桥架行业不断重组和优化，使得企业桥架脱颖而出，表
面工艺有冷镀锌、热镀锌、静电喷涂、防格火涂机料、烤漆等。

其中产品广泛用于石油化工，冶金，电力，学校通讯，高层建筑等领域，具有外形美观，耐腐蚀性强，通用性广泛，安装灵活方便，品种齐全等特点。

以上就是电缆桥架分类及特点的一些分享，希望能帮到大家。

更多的产品信息及优惠报价，请直接来电咨询。

武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。

在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。

更多电缆桥架相关信息请直接拨打咨询电话。

桥架分类及规格
桥架是一种通用的电缆支架，在建筑、机房、数据中心等场所广泛应用。

它可以有效地管理电缆，保证电缆的安全性和美观性。

根据不同的用途和需要，桥架可以分为多种类型和规格。

一、分类
1. 钢制桥架：钢制桥架是最常见的一种桥架，它由钢板经过冲压、折弯等工艺制作而成。

钢制桥架具有结构坚固、承载能力高、防腐能力强等优点。

2. 铝合金桥架：铝合金桥架是一种轻质型桥架，它由铝合金材料制作而成。

铝合金桥架具有重量轻、耐腐蚀、易于安装等优点。

3. FRP桥架：FRP（玻璃钢）桥架是一种新型的复合材料桥架，它由玻璃纤维增强材料与树脂基材料复合而成。

FRP桥架具有重量轻、耐腐蚀、绝缘性好等优点。

二、规格
1. 桥宽：通常情况下，桥架的宽度为100mm、200mm、300mm、
400mm、500mm等多种规格，不同的宽度适用于不同的电缆数量和尺寸。

2. 桥高：桥架的高度也是多种规格，一般为50mm、75mm、
100mm等。

桥高的选择应根据电缆数量和尺寸来进行确定。

3. 长度：桥架的长度可以根据现场实际情况进行定制，一般长度为
2m或4m。

4. 材质：桥架材质主要有钢板、铝合金、FRP等多种选择，不同材质适用于不同环境和要求。

5. 颜色：桥架颜色也是多样化的，通常有灰色、黑色等基本颜色可供选择。

同时还可以根据客户要求进行定制。

总之，桥架作为一种重要的电缆支架，在现代建筑和设备中具有广泛应用。

在选择合适的桥架时，需要根据实际需求和环境来进行选择，并确保其安装牢固和美观大方。
