GeoEast V3.5解释系统培训地震地质层位标定子系统东方地球物理公司物探技术研究中心2020年目 录一、概述二、创建\提取子波三、合成记录制作与标定四、配套功能五、小结n合成地震记录是用声波测井经过人工合成转换成的地震记录(地震道)，它是联系地震资料和测井资料的桥梁，是构造解释和岩性储层地震解释的基础，是地震与地质相结合的一个纽带。
n 合成地震记录的精度直接影响到地震地质层位的精准标定，也影响到岩性储层解释的精度，通过制作高精度的合成地震记录，可以将研究的目的层准确地标定在地震剖面上，在井资料与地震资料之间建立准确的对应关系，为精细储层描述打下坚实的基础，同时也为精细速度场建立提供条件。
合成记录测井地震地质一、概述工作流程•创建/提取子波•制作合成记录•编辑合成记录•合成记录成果应用一、概述合成记录井震标定实例地震数据岩性数据测井曲线一、概述数据基础1.创建项目/工区2.地震数据3.目的层段范围4.钻测井数据（AC、Den等曲线编辑）目 录一、概述二、创建\提取子波三、合成记录制作与标定四、配套功能五、小结井震标定主界面二、创建\提取子波子系统启动菜单启动工具条启动多频谱叠合对比分析频谱分析的两种启动方式二、创建\提取子波频谱分析二、创建\提取子波1.理论子波2.地震提取子波3.井震联合提取子波4.子波振幅谱提取5.常相位提取子波雷克子波带通子波俞氏子波子波QC根据自相关和傅立叶变换从井旁地震道提取地震子波。
注意：井旁地震道选取多道变相位子波常相位子波变相位子波常相位子波二、创建\提取子波 3.井震联合提取子波利用井旁地震道和合成道在反射系数控制范围内残差最小原理估算子波的一种方法。
注意：要求先做初步的标定。
本功能是在目标层段没有测井资料时，可以利用目标层段的地震数据估算出子波振幅谱，然后与测井段子波相位谱融合，得到目标层的子波。
目 录一、概述二、创建\提取子波三、合成记录制作与标定四、配套功能五、小结三、合成记录制作与标定1.常规合成记录(Normal Synthetic)2.弹性阻抗合成记录(EI…)3.叠前AVA合成记录(AVA-gather)4.转换波合成记录(Converted Wave Synthetic)5.各向异性合成记录制作(Anistropy Synthetic)6.波动方程合成记录(Wave_Mig.Synthetic)7.VSP合成记录制作及标定n 合成记录 = 测井（声波）合成地震记录：由测井资料得到“人工合成”的过井地震道，是个正演过程。

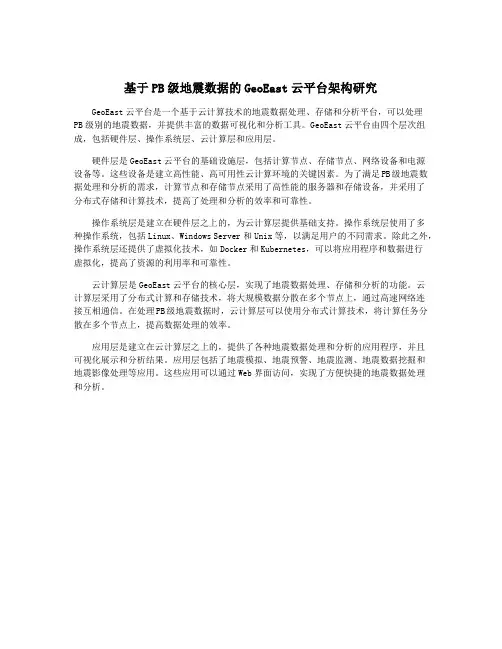

基于PB级地震数据的GeoEast云平台架构研究GeoEast云平台是一个基于云计算技术的地震数据处理、存储和分析平台，可以处理PB级别的地震数据，并提供丰富的数据可视化和分析工具。
