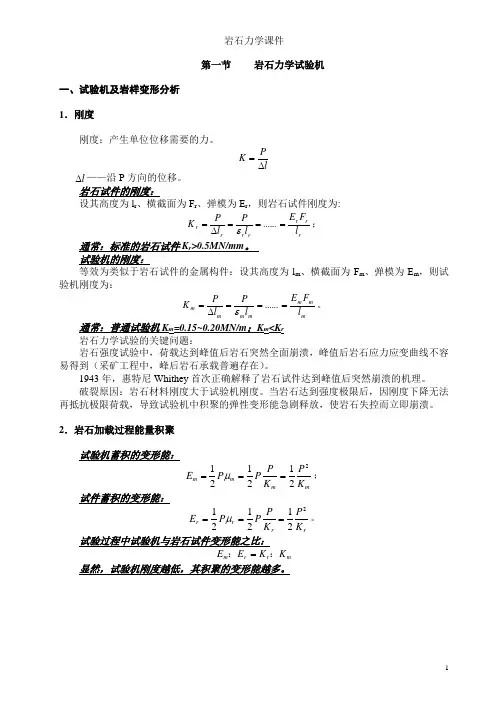

岩石力学课件 第一节岩石力学试验机一、试验机及岩样变形分析 1．刚度刚度：产生单位位移需要的力。
lP K ∆=l∆——沿P 方向的位移。
岩石试件的刚度：设其高度为l r 、横截面为F r 、弹模为E r ，则岩石试件刚度为:rr r rr rr l F E l Pl P K ===∆=......ε；通常：标准的岩石试件K r >0.5MN/mm 。
试验机的刚度：等效为类似于岩石试件的金属构件：设其高度为l m 、横截面为F m 、弹模为E m ，则试验机刚度为：mm m mm mm l F E l Pl P K ===∆=......ε。
通常：普通试验机K m =0.15~0.20MN/m ；K m <K r岩石强度试验中，荷载达到峰值后岩石突然全面崩溃，峰值后岩石应力应变曲线不容易得到（采矿工程中，峰后岩石承载普遍存在）。
1943年，惠特尼Whithey 首次正确解释了岩石试件达到峰值后突然崩溃的机理。
破裂原因：岩石材料刚度大于试验机刚度。
当岩石达到强度极限后，因刚度下降无法再抵抗极限荷载，导致试验机中积聚的弹性变形能急剧释放，使岩石失控而立即崩溃。
2．岩石加载过程能量积聚试验机蓄积的变形能：m m m m K PK P P P E 2212121===μ；试件蓄积的变形能：rrr r K PK P PP E 2212121===μ。
试验过程中试验机与岩石试件变形能之比：m r r m K K E E ：：=显然，试验机刚度越低，其积聚的变形能越多。
3．岩石弱化过程能量释放峰值后岩石试件的能量释放：峰值后，试件将发生破裂，岩石试件刚度降低，试件中的应变能将转化为各种能量（裂缝扩展、声响、震动、热能）而释放。
注意：岩石继续变形仍需能量，试件平稳变形所需能量（r K '为峰值后弱化段刚度，图中梯形面积）：r r K u u P E '∆-∆=∆221峰值后试验机的能量释放：mm K u u P E 221∆-∆=∆由于普通试验机：rmE E ∆>∆，试验机释放的能量超过试件平稳变形所需能量，因此，试件必然瞬间崩溃。
